10.007A.03.01 - Łapa mocująca z nakrętką M16x1,5 do siłownika pneumatycznego D12/16 ISO6432

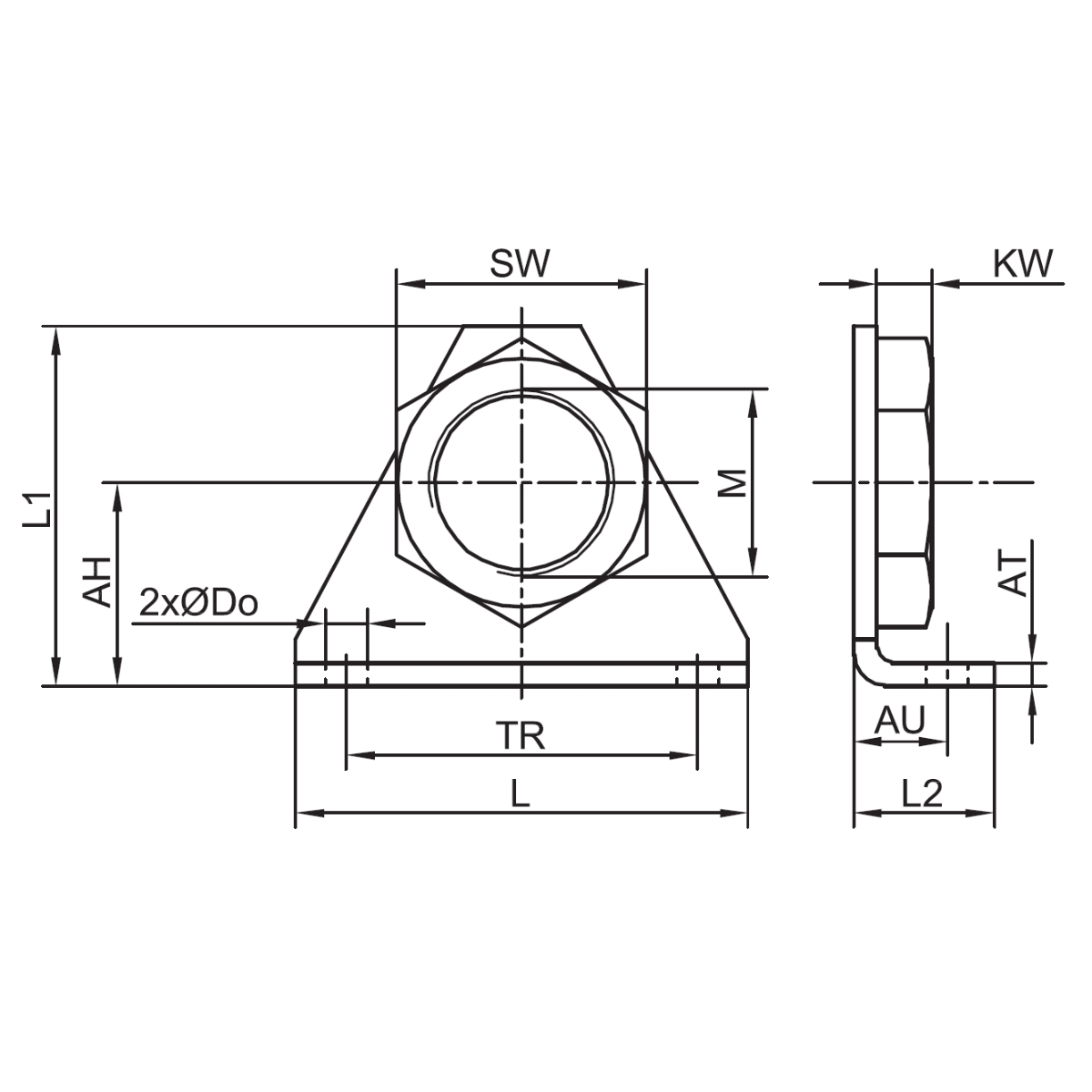

Łapa mocująca z nakrętką M16×1,5 do siłownika pneumatycznego D12/16 ISO6432. W specyfikacji materiałowej podano: materiał – stal węglowa. Producent określa tę wersję następującymi parametrami: seria – SMI; średnica tłoka – d 012 [A] / d 016; typ – łapa wysoka; funkcja – mocowanie siłownika; skok siłownika – nie dotyczy; rodzaj gwintu tłoczyska – zewnętrzny; rodzaj tulei – tuleja okrągła; wykonanie specjalne – nie; ATEX – nie. Na rysunku wymiarowym tej wersji podano: AH – 20 mm; AT – 4 mm; AU – 14 mm; średnica Do H13 – 5,5 mm; KW – 6 mm; L – 44 mm; L1 – 26 mm; L2 – 10 mm; M – 16×1,5; TR – 32 mm; SW – 22 mm. Jego zadaniem jest zapewnienie geometrii mocowania wynikającej z konstrukcji części sąsiednich. Prawidłowo dobrany osprzęt przekazuje obciążenie zgodnie z geometrią zespołu i nie powinien wprowadzać dodatkowych sił bocznych do mechanizmu. Element służy do mechanicznego zamocowania lub połączenia zgodnego podzespołu w układzie maszyny. Przed podjęciem decyzji warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Dobór należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Zgodność należy potwierdzić na podstawie serii, wielkości i wymiarów montażowych, ponieważ podobny kształt nie gwarantuje właściwego dopasowania. Łączniki powinno się dokręcać równomiernie i zabezpieczyć stosownie do warunków pracy, bez odkształcania mocowanego produktu. Miejsce przyłożenia narzędzia powinno się ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Połączenia śrubowe należy zabezpieczyć w sposób odpowiedni dla warunków pracy, a po złożeniu sprawdzić swobodę pełnego zakresu ruchu. Pierwsze ruchy mechanizmu dobrze jest wykonać powoli, kontrolując brak kolizji, luzu i naprężeń w całym przewidzianym zakresie. Produkt nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Pojawienie się luzu lub kolizji wymaga zatrzymania mechanizmu i ustalenia przyczyny przed dalszą pracą. Po demontażu należy ocenić stan otworów, gwintów i powierzchni przylegania, a zużyte elementy mocujące wymienić na zgodne wykonanie. Przy obsłudze okresowej należy sprawdzić połączenia śrubowe, otwory, sworznie i powierzchnie przylegania oraz wymienić części z widocznym zużyciem. Na początku obsługi serwisowej należy usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
