10.011E.01. - Ucho ze sworzniem do siłownika pneumatycznego D32
Zdolności produkcyjne (w drodze)
39 szt
Waga opakowania (kg)
0,05
Okres gwarancji
18 miesięcy
øCD
6 mm
CW
8 mm
CZ
27 mm
øDo
6,6 mm
ER
10 mm
FL
25 mm
L
60 mm
L1
17 mm
MF
5 mm
TR
40 mm
Y
32,5 mm
111,30
zł netto
136,90
zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.

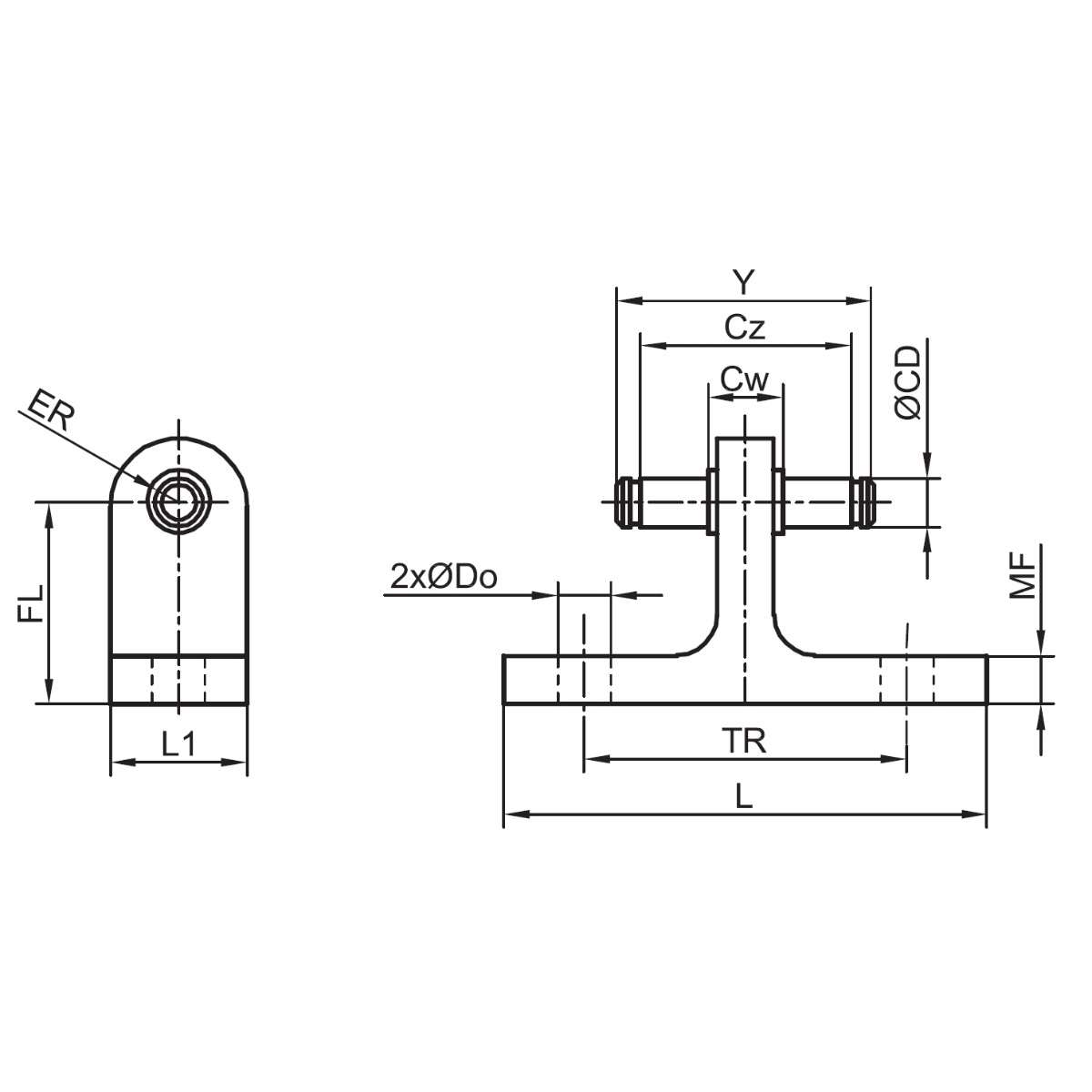

Jest to ucho ze sworzniem do siłownika pneumatycznego D32. Na rysunku wymiarowym tej wersji podano: średnica CD – 6 mm; CW – 8 mm; CZ – 27 mm; średnica Do – 6,6 mm; ER – 10 mm; FL – 25 mm; L – 60 mm; L1 – 17 mm; MF – 5 mm; TR – 40 mm; Y – 32,5 mm. Element służy do mechanicznego zamocowania lub połączenia zgodnego podzespołu w układzie maszyny. Jego zadaniem jest zapewnienie geometrii mocowania wynikającej z konstrukcji części sąsiednich. Prawidłowo dobrany osprzęt przekazuje obciążenie zgodnie z geometrią zespołu i nie powinien wprowadzać dodatkowych sił bocznych do mechanizmu. Każdą zmianę sposobu wykorzystania produktu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Zgodność powinno się potwierdzić na podstawie serii, wielkości i wymiarów montażowych, ponieważ podobny kształt nie gwarantuje właściwego dopasowania. Przed montażem trzeba sprawdzić zakres ruchu, dostęp do łączników oraz możliwość bezkolizyjnej obsługi całego zespołu. Rodzaj gwintu, rozstaw otworów i geometria części muszą odpowiadać współpracującemu podzespołowi oraz planowanemu kierunkowi ruchu. Decyzję o doborze trzeba oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Na etapie doboru warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części współdziałających i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Miejsce przyłożenia narzędzia należy ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Połączenia śrubowe należy zabezpieczyć w sposób odpowiedni dla warunków pracy, a po złożeniu sprawdzić swobodę pełnego zakresu ruchu. Część powinno się osadzić bez wymuszania położenia i bez wprowadzania niewspółosiowości do współpracującego mechanizmu. Łączniki powinno się dokręcać równomiernie i zabezpieczyć stosownie do warunków pracy, bez odkształcania mocowanego produktu. W czasie eksploatacji należy kontrolować poluzowanie, odkształcenia i ślady nierównomiernego obciążenia. Ten podzespół nie powinien przenosić obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Pojawienie się luzu lub kolizji wymaga zatrzymania mechanizmu i ustalenia przyczyny przed dalszą pracą. Po demontażu trzeba ocenić stan otworów, gwintów i powierzchni przylegania, a zużyte elementy mocujące wymienić na zgodne wykonanie. W trakcie przeglądu powinno się sprawdzić połączenia śrubowe, otwory, sworznie i powierzchnie przylegania oraz wymienić części z widocznym zużyciem. Na początku obsługi serwisowej powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
