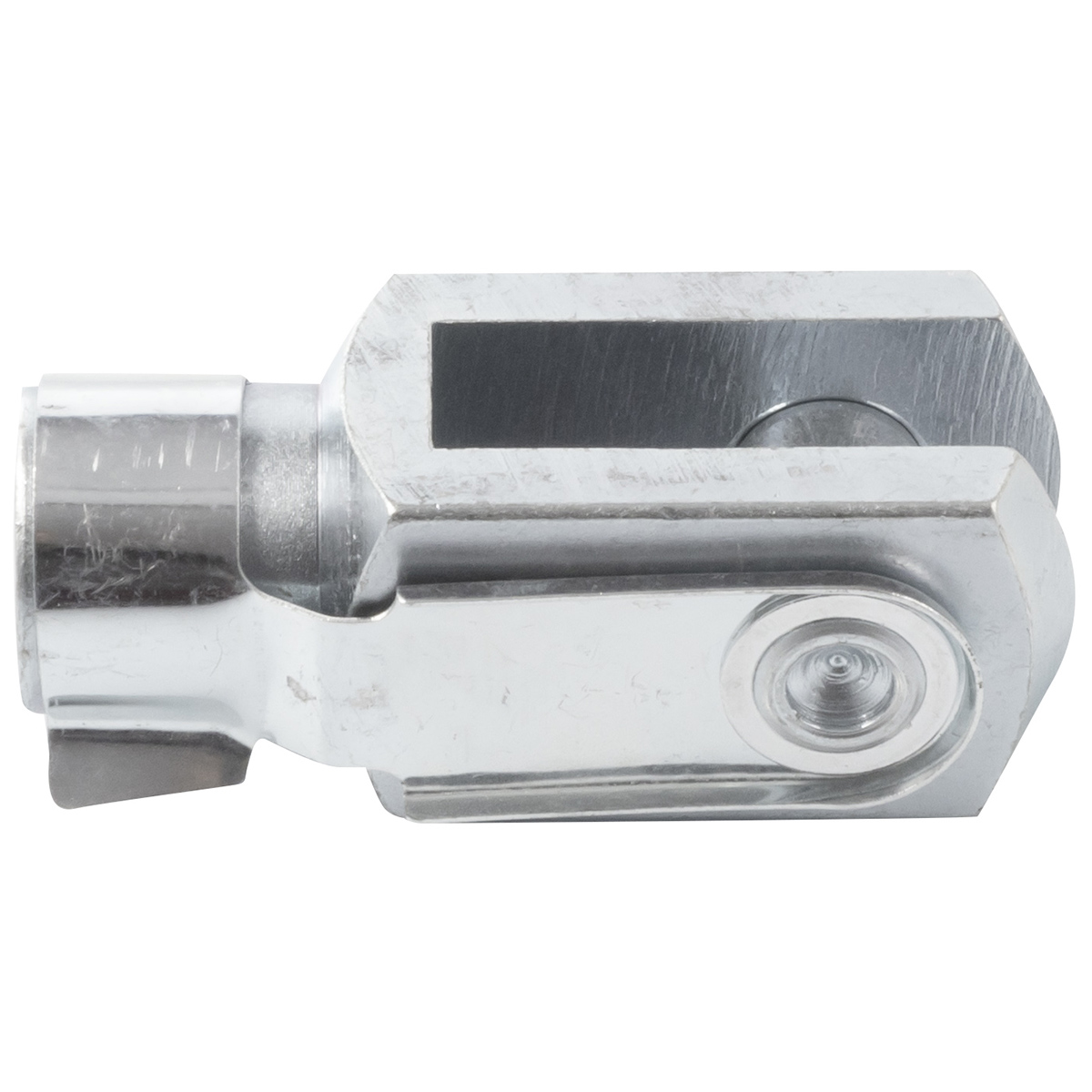

10.014H.07 - Końcówka widełkowa M16x1,5 ze sworzniem, do siłownika D50/D63 (ISO 15552), D40/D50 (CNOMO)

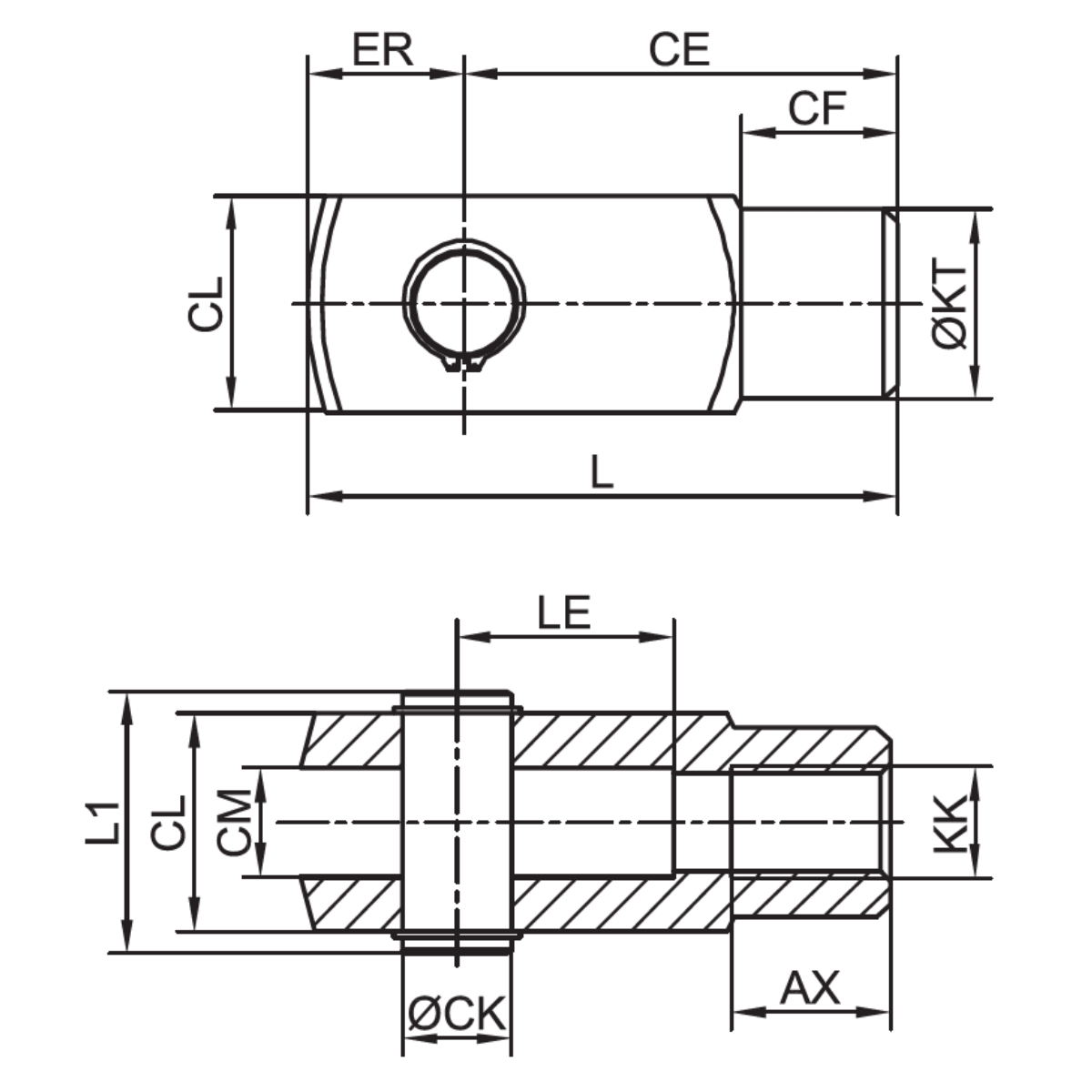

Końcówka widełkowa M16×1,5 ze sworzniem, do siłownika D50/D63 (ISO 15552), D40/D50 (CNOMO). Dane techniczne podane dla tego wariantu obejmują: seria – SSI / STK / FORTIS; średnica tłoka – d 050 [g] / d 063; typ – końcówka widełkowa; funkcja – mocowanie tłoczyska; gwint tłoczyska – M16×1,5; skok siłownika – nie dotyczy; rodzaj gwintu tłoczyska – zewnętrzny; wykonanie specjalne – nie; ATEX – nie. Wymiary oznaczone na rysunku producenta: AX – 28 mm; CE – 64 mm; CF – 23 mm; średnica CK – 16 mm; CL – 32 mm; CM – 16 mm; L – 83 mm; L1 – 38,6 mm; LE – 32 mm; KK – M16×1,5; średnica KT – 28 mm; ER – 23 mm. Jego zadaniem jest zapewnienie geometrii mocowania wynikającej z konstrukcji części współpracujących. Prawidłowo dobrany osprzęt przekazuje obciążenie zgodnie z geometrią zespołu i nie powinien wprowadzać dodatkowych sił bocznych do mechanizmu. Element służy do mechanicznego zamocowania lub połączenia zgodnego podzespołu w układzie maszyny. Przed podjęciem decyzji warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania produktu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze powinno się oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Zgodność należy potwierdzić na podstawie serii, wielkości i wymiarów montażowych, ponieważ podobny kształt nie gwarantuje prawidłowego dopasowania. Część należy osadzić bez wymuszania położenia i bez wprowadzania niewspółosiowości do współpracującego mechanizmu. Łączniki należy dokręcać równomiernie i zabezpieczyć stosownie do warunków pracy, bez odkształcania mocowanego produktu. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części połączonych i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Podczas montażu narzędzia należy przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Pojawienie się luzu lub kolizji wymaga zatrzymania mechanizmu i ustalenia przyczyny przed dalszą pracą. W czasie eksploatacji powinno się kontrolować poluzowanie, odkształcenia i ślady nierównomiernego obciążenia. Na początku obsługi serwisowej trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Po demontażu powinno się ocenić stan otworów, gwintów i powierzchni przylegania, a zużyte elementy mocujące wymienić na zgodne wykonanie. Podczas planowanej obsługi trzeba sprawdzić połączenia śrubowe, otwory, sworznie i powierzchnie przylegania oraz wymienić części z widocznym zużyciem.
