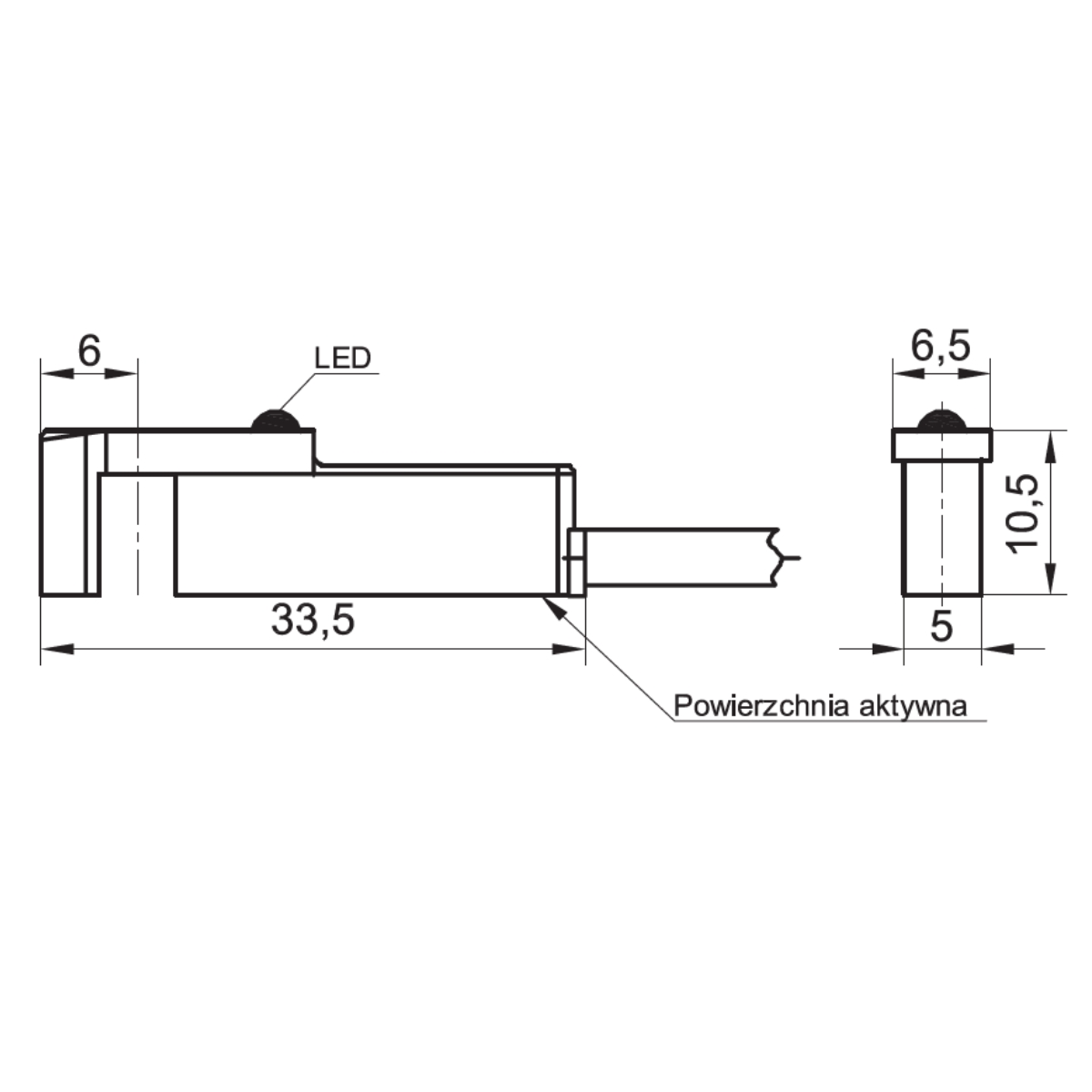

17.51BC.03 - Czujnik pola magnetycznego kontaktronowy 0-240V AC/DC BALLUFF - 3 m
Typ
Czujnik Kontaktronowy
Funkcja
Czujnik Położenia Tłoka
Skok Siłownika
Nie Dotyczy
Napięcie Sterowania
24 V (10 V - 30 V) DC - Prąd Stały
Dugość Przewodu
3,0 m
Wtyczka Sygnałowa
Bez Wtyczki
Wykonanie Specjalne
NIE
ATEX
NIE
Waga opakowania (kg)
0,05
Zdolności produkcyjne (w drodze)
84 szt
Okres gwarancji
12 miesięcy
100,00
zł netto
123,00
zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Czujnik pola magnetycznego kontaktronowy 0-240V AC/DC BALLUFF - 3 m. Specyfikacja wykonania zawiera następujące wartości: typ – czujnik kontaktronowy; funkcja – czujnik położenia tłoka; skok siłownika – nie dotyczy; napięcie sterowania – 24 V (10 V - 30 V) DC - prąd stały; dugość przewodu – 3,0 m; wtyczka sygnałowa – bez wtyczki; wykonanie specjalne – nie; ATEX – nie. Może współpracować wyłącznie z urządzeniem o zgodnych parametrach elektrycznych i mechanicznych. Element realizuje funkcję elektryczną, przyłączeniową lub sygnalizacyjną wskazaną dla konkretnego wykonania. Element elektryczny powinien współpracować wyłącznie z podzespołem o zgodnym złączu, parametrach zasilania i sposobie pracy. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed wyborem wykonania dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Oznaczenia elektryczne i typ złącza należy sprawdzić przed podłączeniem, bez przenoszenia danych z podobnego wariantu. Przy doborze trzeba potwierdzić napięcie, rodzaj sygnału, sposób przyłączenia, wykonanie mechaniczne i warunki otoczenia. Oprócz parametrów elektrycznych należy potwierdzić zgodność mechaniczną obudowy, układu styków i sposobu zamocowania do urządzenia. Napięcie, rodzaj prądu, sposób przyłączenia i funkcja sygnału muszą odpowiadać urządzeniu oraz schematowi sterowania. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części sąsiednich i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Po montażu powinno się sprawdzić poprawność połączeń oraz działanie w bezpiecznym cyklu testowym. Przewody należy zabezpieczyć przed wyrwaniem, ostrym zagięciem i kontaktem z elementami ruchomymi, a połączenia wykonać przy odłączonym zasilaniu. Przed podaniem napięcia trzeba skontrolować przypisanie przewodów, pewność styków i odciążenie kabla, a następnie wykonać bezpieczną próbę funkcji. Wilgoć, pył, drgania i niewłaściwe parametry zasilania mogą pogorszyć niezawodność całego obwodu sterowania. Po uruchomieniu należy sprawdzić stabilność sygnału i reakcję urządzenia w kilku kontrolowanych cyklach pracy. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Podczas eksploatacji powinno się obserwować stabilność sygnału, temperaturę produktu i stan przewodów oraz złączy. Nagrzewanie, przerwy w sygnale lub uszkodzenie izolacji wymagają odłączenia zasilania i sprawdzenia całego obwodu przed ponowną pracą. Podczas przeglądu powinno się ocenić stan złącza, styków, izolacji i mocowania przewodu oraz usunąć przyczynę przegrzewania lub niestabilnego sygnału. Przed serwisem należy odłączyć napięcie, sprawdzić brak zasilania i zabezpieczyć układ przed przypadkowym uruchomieniem.
