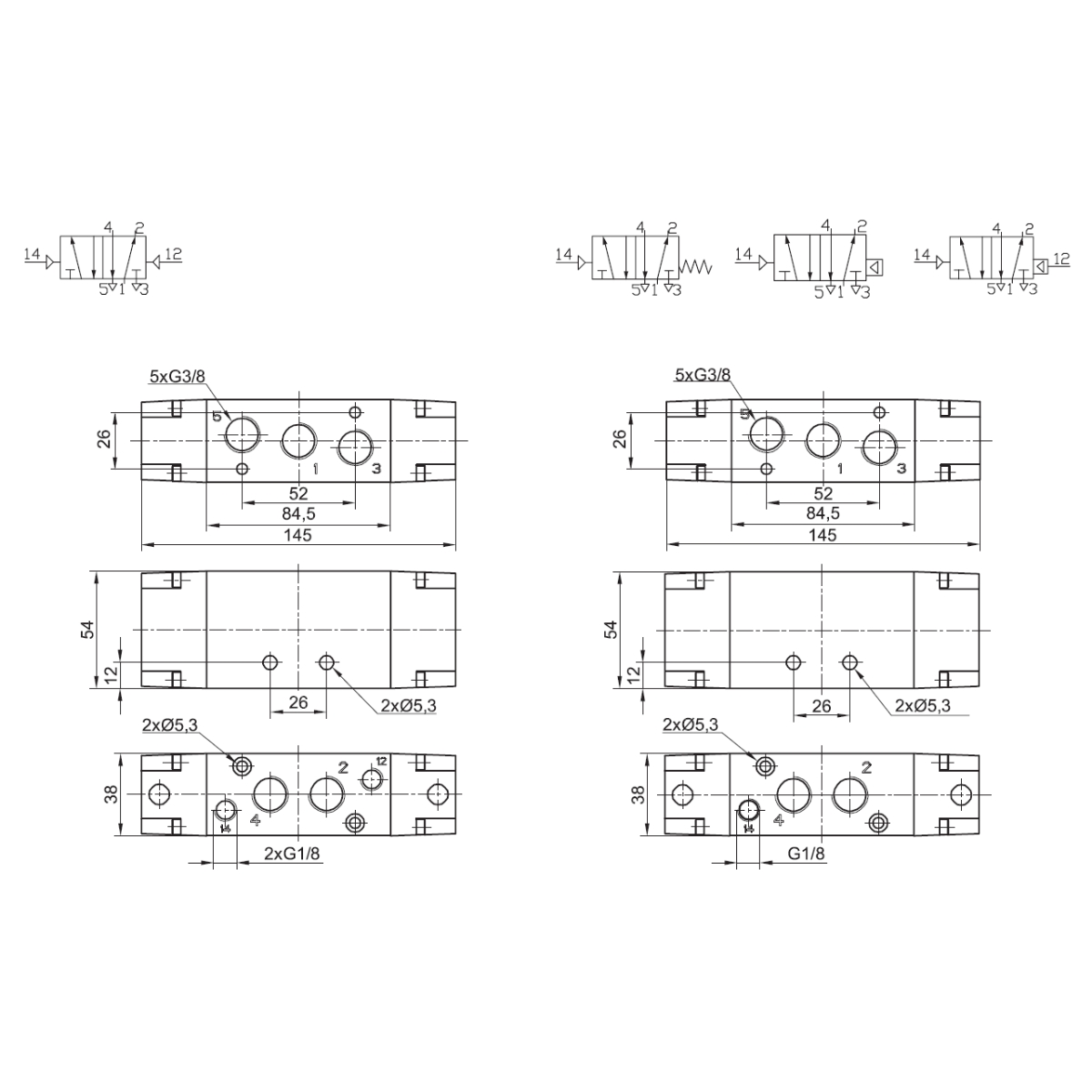

Jest to zawór sterowany pneumatycznie ZP 5/2 G3/8 bistabilny. Dodatkowe dane producenta: Pmax 1,0 MPa; T: 0 ÷ 65°C. Produkt można zastosować z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem działania maszyny. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy należy rozpatrywać łącznie. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol działania powinno się traktować jako wiążące. Przy wyborze powinno się porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Schemat funkcjonalny i oznaczenia portów powinno się porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Podczas weryfikacji wykonania dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze powinno się oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Po montażu należy wykonać próbę szczelności i sprawdzić wszystkie przewidziane stany zaworu w kontrolowanym cyklu. Przewody powinno się podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z instalacji pozostałości po pracach montażowych. Narzędzia powinno się przykładać wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. W warunkach roboczych dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Podczas bieżącej kontroli powinno się obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Jakość medium i zanieczyszczenia w instalacji mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. Niestabilne przełączanie, opóźniona reakcja albo wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Podczas przeglądu należy ocenić stan powierzchni współpracujących, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Przed obsługą zaworu należy odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w obwodzie. Po każdej ingerencji powinno się odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.
