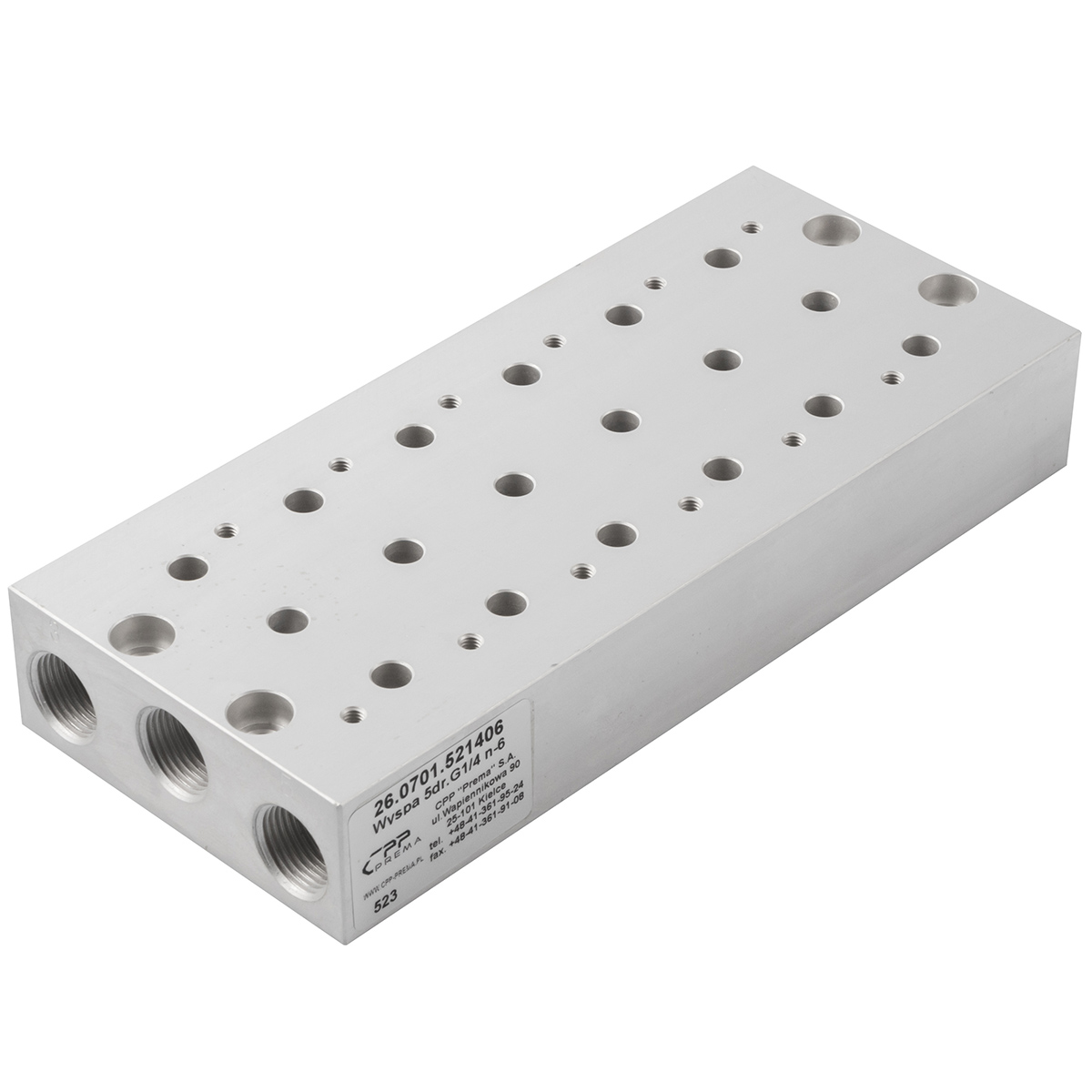

26.2701.521405 - Blok płyt przyłączeniowych 5-dr. G1/4 n- 05 do zaworów ZMG G1/4 5/2 - 5/3
Seria
ZMG
Gwint Przyłączy
G1/4
Funkcja Zaworu
5/2
Ilość Przyłączy
3
Ilość Wyjść
5
Maksymalny Przepływ
075 [m3/h] / 1250 [l/min]
ATEX
NIE
Długość towaru (metr)
0,217
Szerokość towaru (metr)
0,095
Głębokość towaru (metr)
0,0315
Waga opakowania (kg)
0,1
Okres gwarancji
12 miesięcy
Zdolności produkcyjne (w drodze)
2 szt

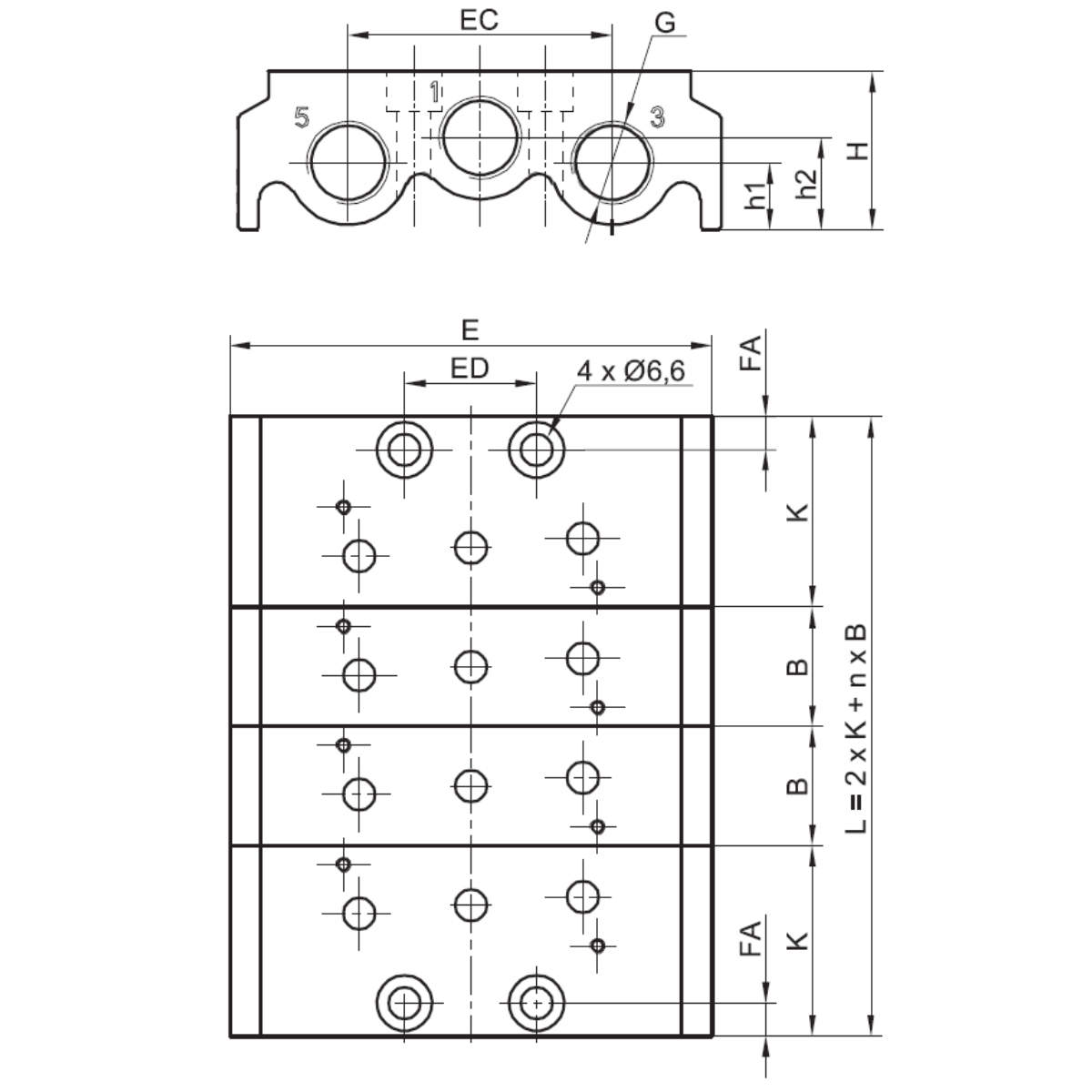

Funkcja
5/2, 5/3
Gwint
zaworu
G1/4
B
27 mm
E
95 mm
EC
52 mm
ED
26
FA
6,5 mm
G
G3/8
H
31,5 mm
h1
13,5 mm
h2
18,5 mm
K
41 mm
L
217 mm
n zaworów
5 szt.
313,00
zł netto
384,99
zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Blok płyt przyłączeniowych 5-dr. G1/4 n- 05 do zaworów ZMG G1/4 5/2 - 5/3. Parametry tego wykonania: seria – ZMG; gwint przyłączy – G1/4; funkcja zaworu – 5/2; liczba przyłączy – 3; liczba wyjść – 5; maksymalny przepływ – 75 m3/h / 1250 l/min; ATEX – nie. Wymiary oznaczone na rysunku producenta: Funkcja – 5/2, 5/3; Gwint zaworu – G1/4; B – 27 mm; E – 95 mm; EC – 52 mm; ED – 26; FA – 6,5 mm; G – G3/8; H – 31,5 mm; h1 – 13,5 mm; h2 – 18,5 mm; K – 41 mm; L – 217 mm; n zaworów – 5 szt. Zastosowanie produktu powinno wynikać z funkcji opisanej w nazwie oraz zgodności z konkretnym podzespołem lub miejscem zabudowy. Funkcję produktu wyznacza jego nazwa oraz komplet danych przypisanych do konkretnego wykonania. Część powinno się stosować wyłącznie w połączeniu z podzespołami, których zgodność można potwierdzić na podstawie wymiarów i sposobu działania. Jeżeli karta produktu nie podaje określonej cechy, nie powinno się przypisywać jej na podstawie podobieństwa do innego wykonania. Wybór trzeba oprzeć na pełnej nazwie, dostępnych wymiarach, materiale i funkcji, bez przenoszenia cech z podobnie wyglądających produktów. Każdą zmianę sposobu wykorzystania produktu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Dobór należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed zamówieniem warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Po złożeniu należy sprawdzić pewność połączeń, brak kolizji oraz prawidłowe działanie całego zespołu. Montaż powinien odpowiadać konstrukcji części, bez wymuszania położenia i bez obciążania powierzchni nieprzeznaczonych do mocowania. Przed montażem trzeba sprawdzić stan powierzchni sąsiednich, dostęp do narzędzi i możliwość osadzenia części bez wymuszania jej położenia. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części połączonych i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Podczas montażu narzędzia należy przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Nietypowy hałas, luz, wyciek albo zmiana działania wymagają zatrzymania układu i ustalenia przyczyny. W eksploatacji trzeba obserwować stan elementu i jego wpływ na współpracujące podzespoły, szczególnie po zmianie warunków pracy. Po uruchomieniu należy obserwować wpływ elementu na działanie zespołu oraz reagować na luz, wyciek, odkształcenie lub zmianę pracy. Ten podzespół nie powinien przenosić obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Przed rozpoczęciem demontażu powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Obsługę powinno się prowadzić po bezpiecznym odłączeniu wszystkich źródeł energii i z użyciem części zgodnych z danym wykonaniem. Demontaż i kontrolę wykonuje się po bezpiecznym odłączeniu wszystkich źródeł energii właściwych dla danego układu.
