50.5001.RFU18 - Zawór dławiąco-zwrotny G1/8 przewodowy typu kostka
Rozmiar Gwintu A
G1/8
Rodzaj Gwintu A
Wewnętrzny
Kształt
Kostka Gwintowana
Funkcja
Zawór Dławiąco-Zwrotny
Seria
50.5001
Sposób Regulacji
Pokrętłem
Materiał
Aluminium
Waga towaru (kg)
0,05
Długość towaru (metr)
0,057
Szerokość towaru (metr)
0,032
Głębokość towaru (metr)
0,017
Parametr techniczny 1
Pmax 1,0 MPa
Parametr techniczny 2
T: 0 ÷ 60°C
Waga towaru brutto (kg)
0,15
Waga opakowania (kg)
0,1
Okres gwarancji
12 miesięcy
Zdolności produkcyjne (w drodze)
10 szt

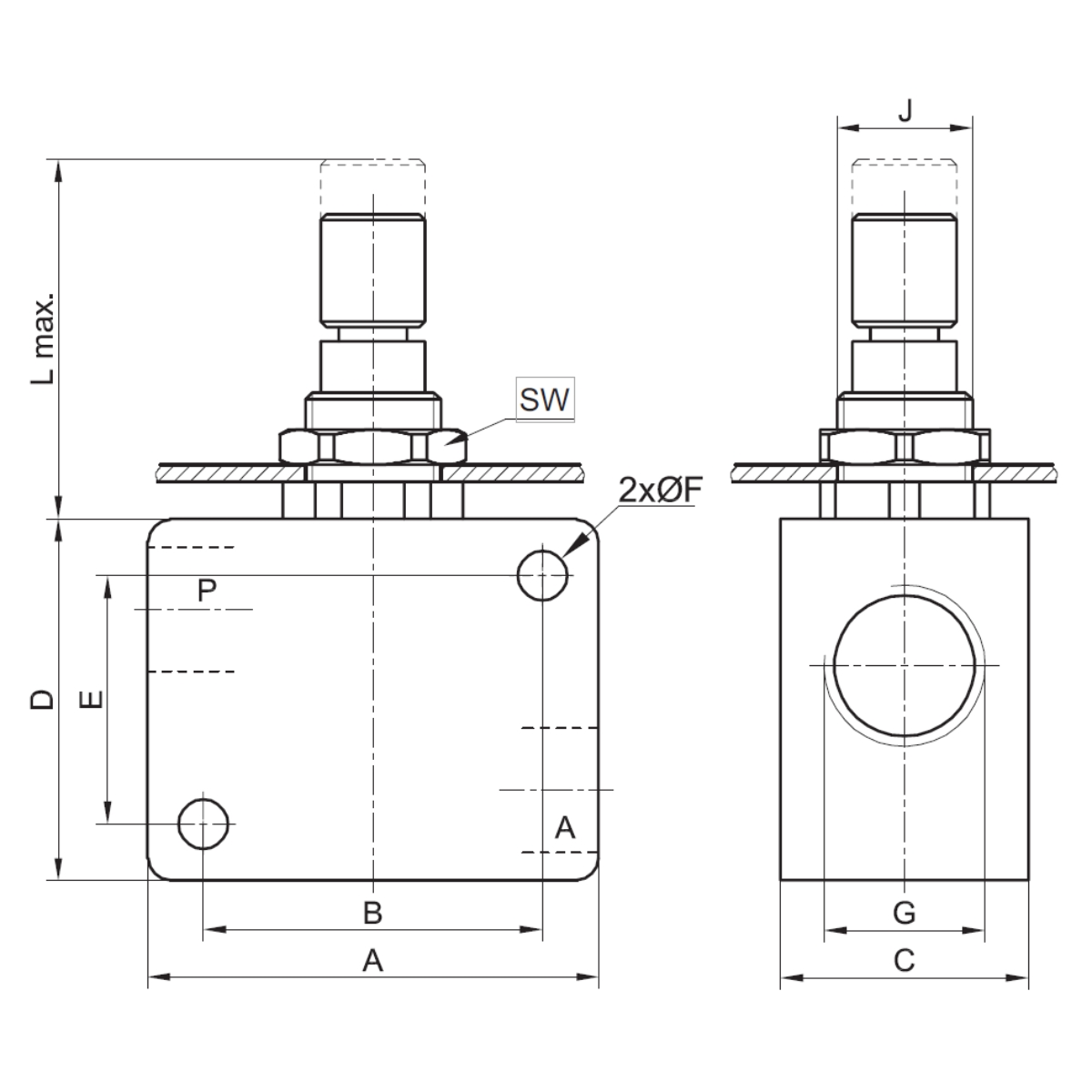

G
G1/8
A
32 mm
B
23 mm
C
16,8 mm
D
22 mm
E
13 mm
F
ø4,5 mm
J
M12x0,75 mm
L
35 mm
SW
15 mm
35,00
zł netto
43,05
zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Zawór dławiąco-zwrotny G1/8 przewodowy typu kostka. Parametry tego wykonania: rozmiar gwintu a – G1/8; rodzaj gwintu a – wewnętrzny; kształt – kostka gwintowana; funkcja – zawór dławiąco-zwrotny; seria – 50.5001; sposób regulacji – pokrętłem. Uzupełniające parametry robocze: Pmax 1,0 MPa; T: 0 ÷ 60°C. Wymiary oznaczone na rysunku producenta: G – G1/8; A – 32 mm; B – 23 mm; C – 16,8 mm; D – 22 mm; E – 13 mm; F – średnica 4,5 mm; J – M12×0,75 mm; L – 35 mm; SW – 15 mm. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy należy rozpatrywać łącznie. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem działania maszyny. Element może współpracować z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Każdą zmianę sposobu wykorzystania elementu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Dobór trzeba oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed podjęciem decyzji warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Przy wyborze powinno się porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Po montażu należy wykonać próbę szczelności i sprawdzić wszystkie przewidziane stany zaworu w kontrolowanym cyklu. Porty należy podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Przewody należy podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z trasy pneumatycznej pozostałości po pracach montażowych. Podczas montażu narzędzia należy przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Brak stabilnego przełączania, opóźniona odpowiedź lub wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W trakcie normalnej pracy warto obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Po każdej ingerencji powinno się odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach. Przed rozpoczęciem demontażu powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
