80.0206.12 - Czwórnik gwintowany typu Y WWW/W, 3 x G1/2GW - G1/2 GW, mosiądz

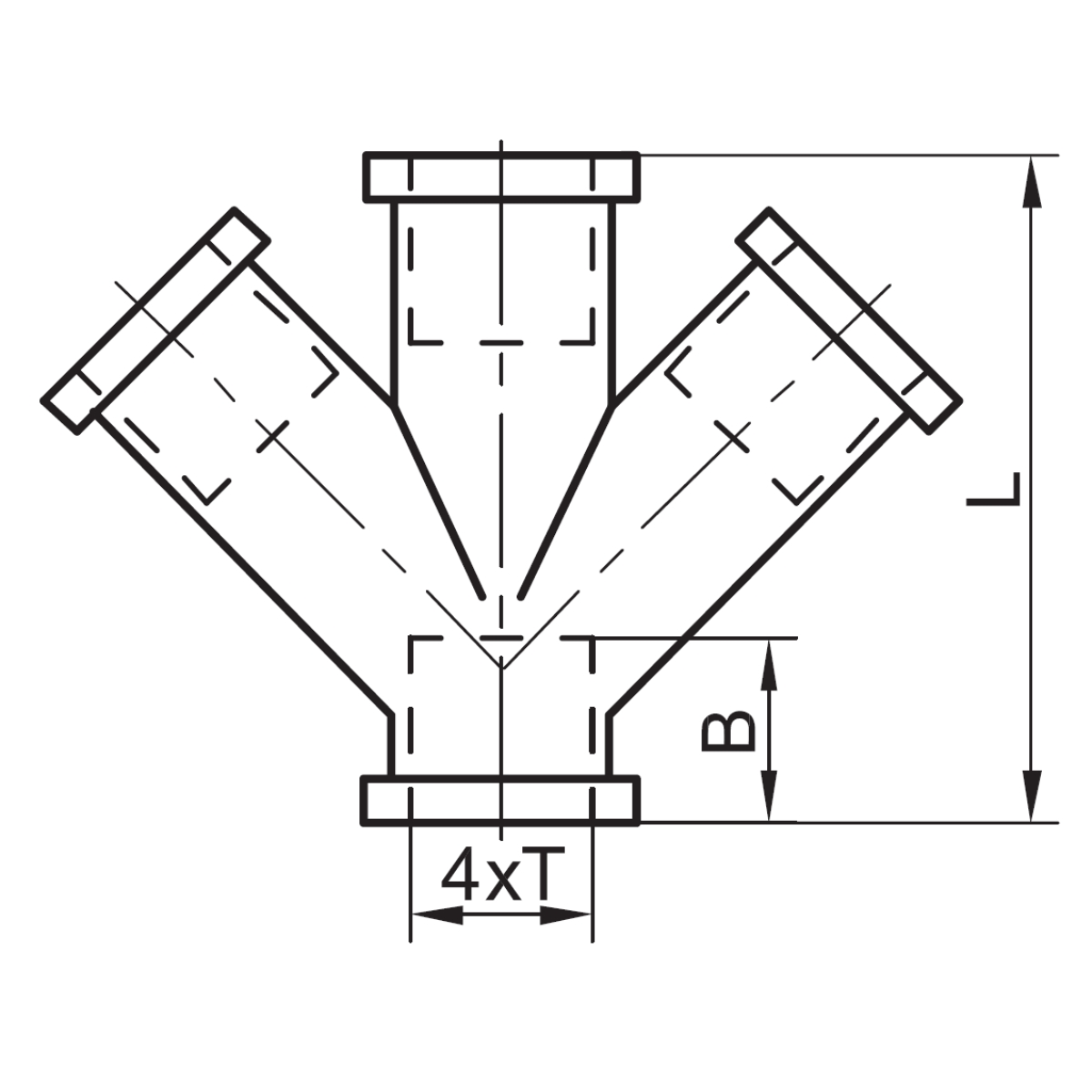

Czwórnik gwintowany typu Y WWW/W, 3 x G1/2GW - G1/2 GW, mosiądz. W doborze podstawowe znaczenie mają przyłącze G1/2. Na karcie produktu wskazano również: Korpus czwórnika. Parametry tego wykonania: rozmiar gwintu a – G1/2; rodzaj gwintu a – wewnętrzny walcowy; kształt – trójnik; rozmiar gwintu b – G1/2; rodzaj gwintu b – wewnętrzny walcowy; seria – 80; cecha testowa 5 – biały. Na rysunku wymiarowym tej wersji podano: T – G1/2; B – 17 mm; L – 67 mm. To wykonanie można zastosować przy budowie nowych tras przewodów i modernizacji istniejących połączeń, jeżeli geometria korpusu odpowiada dostępnej przestrzeni. Profil korpusu wpływa na kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Ten element pozwala zbudować spójne połączenie w instalacji, pod warunkiem zgodności wymiarów wszystkich łączonych części. Każdą zmianę sposobu wykorzystania produktu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze powinno się oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed podjęciem decyzji warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Dobór powinien wykluczyć łączenie wymiarów z różnych wariantów serii, ponieważ nawet mała różnica może uniemożliwić szczelny montaż. Miejsce przyłożenia narzędzia powinno się ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Ten podzespół nie powinien przenosić obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Trzeba odciążyć złączkę od masy urządzenia lub przewodu, ponieważ stała siła może pogorszyć szczelność. W eksploatacji powinno się kontrolować okolice przyłącza pod kątem wysunięcia przewodu, przetarć, pęknięć i śladów wycieku. Zaplanowana trasa powinna gwarantować przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Powtarzający się wyciek wymaga kontroli przewodu, gwintu, powierzchni uszczelniającej i naprężeń montażowych, a nie jedynie mocniejszego dokręcenia produktu. Przy obsłudze okresowej należy ocenić stan powierzchni współdziałających, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Na początku obsługi serwisowej trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
