80.0220.13 - Złącze kłowe z króćcem D 13 pod wąż fi 13 mm, mosiądz

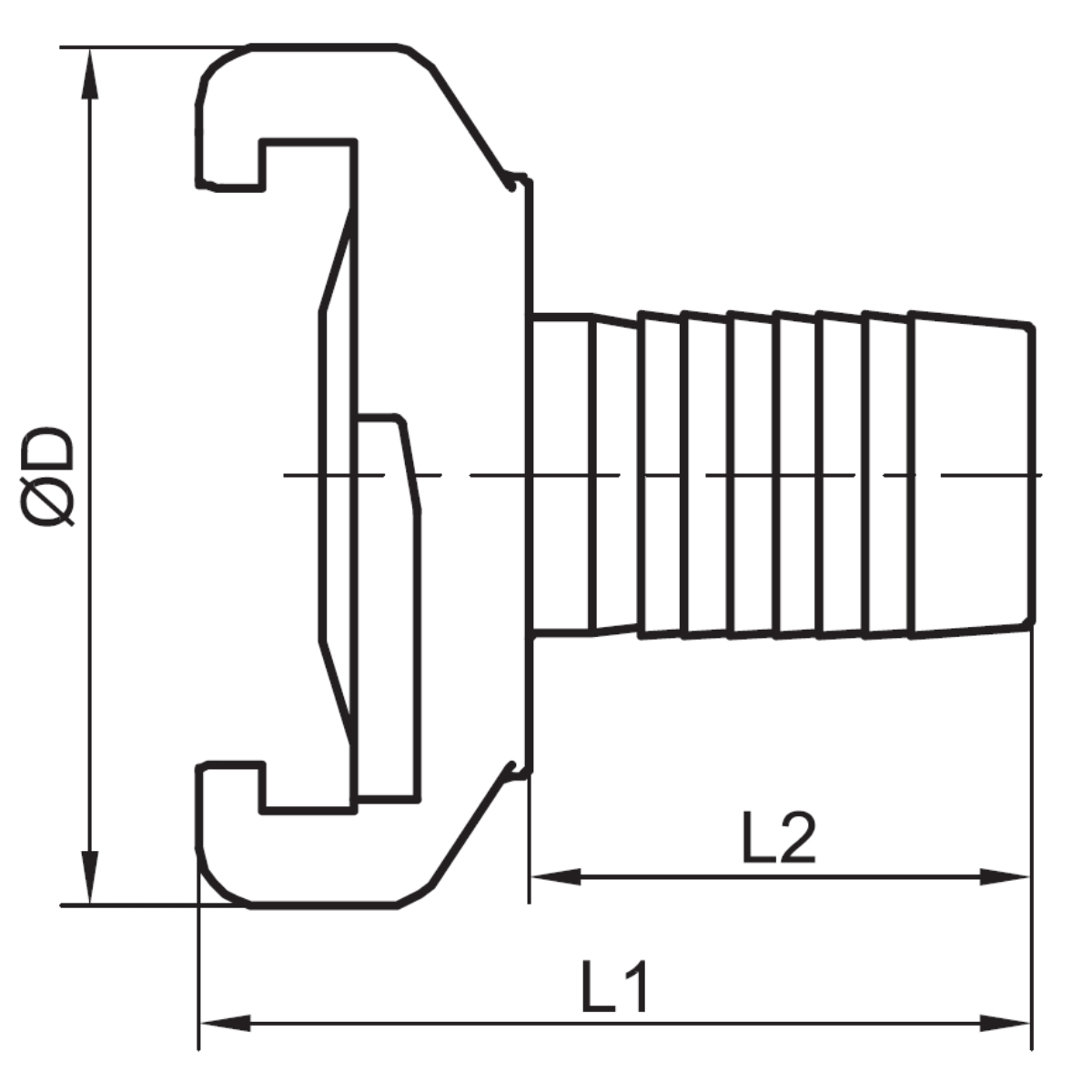

Złącze kłowe z króćcem D 13 pod wąż średnica 13 mm, mosiądz. Opis producenta uzupełnia tę charakterystykę: Szybkozłącze kłowe z króćcem. Najważniejsze cechy zapisane dla tej wersji to: kształt – szybkozłącze kłowe; średnica wewnętrzna przewodu a – 13 mm; seria – 80.0220. Oznaczenia wymiarowe z rysunku technicznego mają wartości: średnica Dw – 13 mm; średnica D – 57 mm; L1 – 55 mm; L2 – 32 mm. Dane materiałowe dla tej wersji są następujące: materiał – mosiądz. Rozłączne połączenie ułatwia obsługę instalacji, lecz wymaga zachowania zgodności profilu i pewnego zatrzaśnięcia przy każdym ponownym podłączeniu. Rozwiązanie jest przeznaczone do współpracy z pasującym profilem wtyku lub gniazda oraz zakończeniem opisanym dla tej wersji. Nie wolno łączyć elementów tylko dlatego, że dają się mechanicznie wsunąć; połączenie musi być zgodne konstrukcyjnie i pewnie się zatrzaskiwać. Dobór wymaga potwierdzenia profilu, średnicy nominalnej, rodzaju zakończenia i parametrów części współpracującej. Wtyk i gniazdo muszą należeć do zgodnego profilu oraz odpowiadać sobie wielkością, ponieważ samo mechaniczne połączenie nie potwierdza bezpiecznej współpracy. Decyzję o doborze należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Podczas weryfikacji wykonania dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu trzeba ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, poprawnego osadzenia i zachowania całego współpracującego zespołu. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Po zestawieniu części należy potwierdzić pełne zablokowanie mechanizmu i wykonać lekką próbę rozłączenia bez użycia nadmiernej siły. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Rozłączanie należy wykonywać zgodnie z konstrukcją złącza i zasadami bezpiecznego usuwania ciśnienia z obwodu. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Podczas planowanej obsługi należy ocenić stan powierzchni sąsiednich, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Zużyte uszczelnienia, uszkodzony profil lub niepewne zatrzaśnięcie wymagają wycofania połączenia z pracy do czasu usunięcia przyczyny.
