Filtry i separatory cyklonowe gwintowane

Filtry i separatory cyklonowe gwintowane to kluczowe komponenty systemów przygotowania sprężonego powietrza stosowane w zakładach przemysłowych, warsztatach i instalacjach automatyki. Urządzenia te łączą w sobie funkcję mechanicznego oddzielania kondensatu i zanieczyszczeń ciekłych od medium roboczego oraz — w przypadku filtrów — wstępnego oczyszczania powietrza z cząstek stałych i oleju. W ofercie sklepu dostępna jest szeroka gama produktów, obejmująca cyklonowe separatory wilgoci, jak i kompletnie wyposażone filtry z separacją kondensatu oraz filtracją aktywną.

Seria obejmuje jednostki o różnych średnicach przyłączy gwintowanych BSP (od G3/8″ do dużych G3″ i powyżej), dopasowanych do instalacji o różnych przepływach powietrza. Przykładowo, separator cyklonowy kompletny z przyłączem G3/8″ o przepływie 1000 l/min to kompaktowe rozwiązanie do niewielkich instalacji narzędziowych, podczas gdy większe jednostki z przyłączem G2″ lub G2 1/2″ o przepływach sięgających nawet kilkudziesięciu tysięcy l/min adresują potrzeby dużych instalacji przemysłowych.

Produkty w tej kategorii można podzielić na dwie główne grupy:

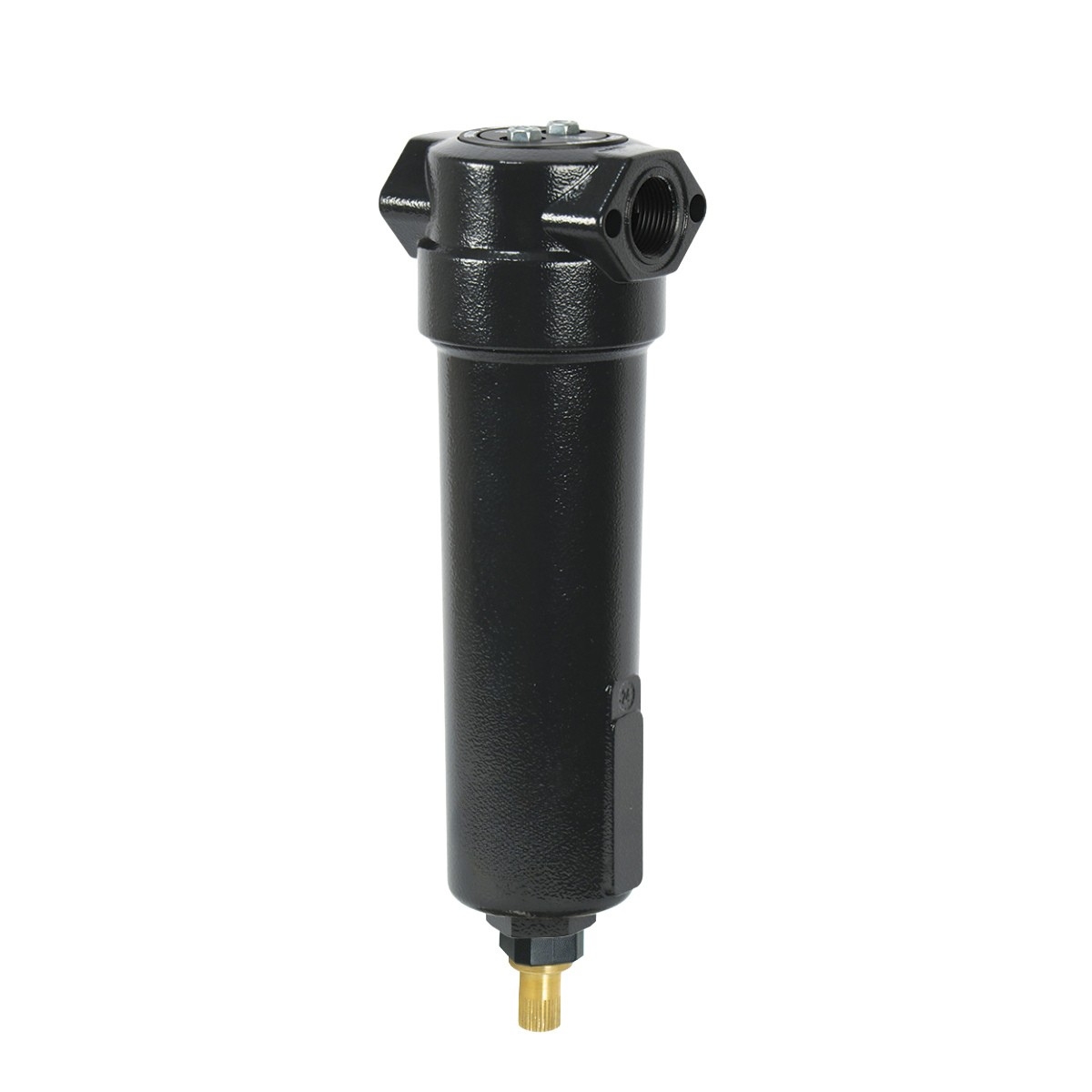

• Separatory cyklonowe kompletne – urządzenia służące do usuwania płynnej fazy kondensatu z powietrza sprężonego bez użycia elementów filtracyjnych. Oparte są na zasadzie odśrodkowej separacji wody i większych cząstek.

• Filtry z węglem aktywnym + separator cyklonowy – rozwiązania łączące w jednym korpusie cyklonowy separator kondensatu z filtrem z węglem aktywnym, który usuwa nie tylko kondensat, ale również zanieczyszczenia olejowe, zapachy i drobne cząstki.

Cała seria jest projektowana do pracy przy maksymalnym ciśnieniu roboczym 16 bar, co odpowiada wymaganiom większości instalacji sprężonego powietrza stosowanych w przemyśle i technice warsztatowej.

Filtry i separatory cyklonowe gwintowane są integralnym elementem linii uzdatniania sprężonego powietrza w instalacjach pneumatycznych, których zadaniem jest usunięcie kondensatu, oleju oraz większych cząstek z medium roboczego. Ich zastosowanie bezpośrednio wpływa na niezawodność systemu, wydłużenie żywotności narzędzi pneumatycznych, redukcję kosztów serwisowania oraz ograniczenie ryzyka awarii elementów wykonawczych.

Systemy warsztatowe i małe instalacje

W instalacjach o małym przepływie powietrza, gdzie sprężone powietrze zasila pojedyncze narzędzia lub urządzenia, separatory cyklonowe o mniejszych przyłączach gwintowanych (np. G3/8″ lub G3/4″) skutecznie oddzielają kondensat zanim trafi on do narzędzi oraz zaworów sterujących. Dzięki temu chronione są elementy układu przed wodą, co przekłada się na poprawę jakości pracy oraz mniejsze ryzyko korozji.

Instalacje średniej wielkości

W średnich instalacjach produkcyjnych lub serwisowych stosuje się separatory i filtry o średnicy gwintów G1″ lub G1 1/2″ z wyższymi przepływami (np. 3300 – 8500 l/min). Te rozwiązania znajdują zastosowanie tam, gdzie powietrze sprężone trafia do większej liczby odbiorników jednocześnie i istnieje większe ryzyko kumulacji kondensatu.

Duże systemy przemysłowe

Dla instalacji o bardzo dużym zapotrzebowaniu na powietrze, jak linie montażowe, centra logistyczne czy hale produkcyjne, przeznaczone są separatory o dużych przyłączach G2″, G2 1/2″, G3″ i przepływach rzędu kilkunastu- do kilkudziesięciu tysięcy litrów na minutę. Takie urządzenia efektywnie separują wodę i zanieczyszczenia w punktach kluczowych dla sieci, minimalizując ryzyko dotarcia kondensatu do zaworów, siłowników i narzędzi końcowych.

Integracja z osuszaczami i filtrami końcowymi

Separatory cyklonowe gwintowane często stosuje się jako pierwszy etap wstępnego oczyszczania powietrza, uprzedzając pracę osuszaczy chłodniczych, adsorpcyjnych oraz filtrów dokładnych. Pozwala to odciążyć dalsze stopnie uzdatniania powietrza i przedłużyć ich żywotność.

Filtry i separatory cyklonowe gwintowane stosowane w instalacjach sprężonego powietrza różnią się między sobą przede wszystkim wydajnością przepływu, średnicą przyłączy, sposobem separacji kondensatu oraz metodą jego odprowadzania. Właściwy dobór tych parametrów ma bezpośredni wpływ na skuteczność uzdatniania powietrza, stabilność pracy instalacji oraz koszty eksploatacyjne całego systemu.

1. Separatory cyklonowe standardowe (manualny spust kondensatu)

Podstawowe separatory cyklonowe wykorzystują zjawisko siły odśrodkowej, które powoduje oddzielenie cząstek wody oraz cięższych zanieczyszczeń od strumienia sprężonego powietrza. Konstrukcja wewnętrzna wprowadza powietrze w ruch wirowy, a skroplona woda osadza się na ściankach i spływa do dolnej części korpusu.

Urządzenia te:

• nie zawierają elementów filtracyjnych,

• nie generują istotnych spadków ciśnienia,

• są bardzo odporne na zanieczyszczenia,

• wymagają ręcznego spuszczania kondensatu.

Stosuje się je głównie:

• w małych i średnich instalacjach,

• w punktach wstępnego oczyszczania,

• tam, gdzie możliwa jest regularna obsługa techniczna.

2. Separatory cyklonowe z automatycznym spustem kondensatu

Separatory cyklonowe wyposażone w automatyczny spust kondensatu stanowią rozwiązanie przeznaczone do instalacji pracujących w sposób ciągły, wielozmianowy lub bezobsługowy. W tego typu urządzeniach kondensat jest usuwany samoczynnie, bez konieczności ingerencji operatora.

Automatyczny spust:

• zapobiega gromadzeniu się wody w korpusie separatora,

• eliminuje ryzyko zalania instalacji przy przepełnieniu,

• pozwala utrzymać stałą skuteczność separacji,

• jest kluczowy w dużych przepływach i instalacjach centralnych.

Separatory z automatycznym spustem kondensatu są rekomendowane przez projektantów instalacji jako:

• pierwszy stopień uzdatniania powietrza przed osuszaczem,

• rozwiązanie do magistrali głównych,

• element zabezpieczający drogie osuszacze i filtry dokładne.

W praktyce to właśnie ta grupa separatorów najlepiej odpowiada na potrzeby nowoczesnych instalacji przemysłowych.

3. Filtry zintegrowane z separacją cyklonową

W tej grupie znajdują się urządzenia, które oprócz separacji kondensatu realizują również filtrację cząstek stałych, aerozoli olejowych lub zapachów (np. dzięki wkładom filtracyjnym lub węglowi aktywnemu).

Charakterystyka:

• wyższa jakość powietrza na wyjściu,

• większa ochrona elementów końcowych,

• nieco większe spadki ciśnienia,

• konieczność okresowej wymiany wkładów.

Są stosowane:

• przed wrażliwymi układami pneumatycznymi,

• w instalacjach wymagających podwyższonej czystości powietrza,

• jako uzupełnienie separatorów cyklonowych.

Filtry i separatory cyklonowe gwintowane wykonywane są z materiałów odpornych na:

• wilgoć i kondensat,

• olej sprężarkowy,

• zmienne ciśnienie robocze (do 16 bar),

• zanieczyszczenia stałe.

Korpusy wykonuje się najczęściej z:

• aluminium,

• stopów metali,

• tworzyw technicznych o wysokiej wytrzymałości.

Elementy wewnętrzne są projektowane tak, aby:

• nie ulegały zapychaniu,

• nie wymagały precyzyjnego serwisowania,

• zachowywały skuteczność separacji niezależnie od obciążenia instalacji.

Automatyczne spusty kondensatu wykonane są z materiałów odpornych na korozję i osadzanie się zanieczyszczeń, co ma kluczowe znaczenie w pracy ciągłej.

Najczęstsze błędy przy doborze separatora kondensatu

Błąd 1: Dobór separatora „na średnicę rury”, a nie na przepływ
→ Skutkuje zalewaniem instalacji lub niską skutecznością separacji.

Błąd 2: Brak automatycznego spustu w instalacji pracującej ciągle
→ Prowadzi do przepełnienia separatora i wtórnego zawilgocenia powietrza.

Błąd 3: Montaż separatora za osuszaczem
→ Separator powinien chronić osuszacz, nie odwrotnie.

Błąd 4: Jeden separator dla całej rozległej instalacji
→ W praktyce wymagane są separatory lokalne i centralne.

Błąd 5: Pominięcie aspektu serwisowego
→ Brak dostępu do spustu kondensatu = brak kontroli nad instalacją.

Prawidłowy montaż filtrów i separatorów cyklonowych gwintowanych ma kluczowe znaczenie dla skutecznego usuwania kondensatu, ochrony instalacji pneumatycznej oraz stabilności pracy kolejnych elementów uzdatniania sprężonego powietrza. Urządzenia te powinny być montowane zgodnie z zasadami projektowania instalacji sprężonego powietrza oraz zaleceniami producenta.

Separator cyklonowy lub filtr z separatorem należy montować bezpośrednio za sprężarką, a w przypadku rozbudowanych instalacji — również przed osuszaczem chłodniczym lub adsorpcyjnym. Taka lokalizacja pozwala na wstępne usunięcie wody i ciężkich zanieczyszczeń, co znacząco odciąża osuszacz i filtry dokładne. W instalacjach centralnych zaleca się dodatkowo stosowanie separatorów lokalnych w newralgicznych punktach sieci.

Urządzenie powinno być zamontowane w pozycji pionowej, z zachowaniem kierunku przepływu oznaczonego na korpusie. Tylko taka orientacja zapewnia prawidłową pracę mechanizmu separacji cyklonowej oraz skuteczne gromadzenie kondensatu w dolnej części obudowy. Montaż w pozycji poziomej lub pod kątem znacząco obniża skuteczność separacji.

Połączenia gwintowane BSP należy wykonać z użyciem odpowiedniego uszczelnienia, np. taśmy PTFE lub uszczelniacza anaerobowego dopuszczonego do instalacji pneumatycznych. Szczególną uwagę należy zwrócić na szczelność połączeń, ponieważ nieszczelności powodują spadki ciśnienia i pogorszenie jakości powietrza.

W przypadku separatorów z automatycznym spustem kondensatu należy zapewnić drożne i bezpieczne odprowadzenie wody do instalacji kondensatu lub zbiornika. Przewód odprowadzający nie może powodować cofania się wody ani nadmiernego przeciwciśnienia. Po uruchomieniu instalacji zaleca się kontrolę działania spustu oraz obserwację ilości odprowadzanego kondensatu.

Regularna kontrola separatorów i filtrów — szczególnie w instalacjach pracujących ciągle — pozwala utrzymać wysoką skuteczność separacji i zapobiega wtórnemu zawilgoceniu sprężonego powietrza.

Czym jest separator cyklonowy sprężonego powietrza?
Separator cyklonowy to urządzenie, które usuwa wodę i ciężkie zanieczyszczenia ze sprężonego powietrza poprzez wykorzystanie siły odśrodkowej.

Gdzie montować separator cyklonowy w instalacji pneumatycznej?
Separator montuje się za sprężarką, a przed osuszaczem i filtrami dokładnymi.

Czy separator cyklonowy zastępuje osuszacz sprężonego powietrza?
Nie. Separator usuwa kondensat ciekły, natomiast osuszacz obniża zawartość wilgoci do określonego punktu rosy.

Kiedy stosować separator z automatycznym spustem kondensatu?
Separator z automatycznym spustem jest zalecany w instalacjach pracujących ciągle, bezobsługowo lub o dużych przepływach powietrza.

Czy automatyczny spust kondensatu jest konieczny?
Nie zawsze, ale w instalacjach przemysłowych znacząco zwiększa niezawodność i bezpieczeństwo pracy systemu.

Jak dobrać separator cyklonowy do instalacji?
Separator dobiera się na podstawie maksymalnego przepływu powietrza oraz ciśnienia roboczego, a nie tylko średnicy rury.

Czy filtry z separatorem cyklonowym powodują spadki ciśnienia?
Minimalne. Spadek ciśnienia zależy głównie od rodzaju i stopnia filtracji.

Ile separatorów kondensatu powinno być w jednej instalacji?
W praktyce stosuje się separator centralny oraz separatory lokalne w newralgicznych punktach sieci.

Czy separator cyklonowy wymaga konserwacji?
Nie wymaga intensywnej konserwacji, ale należy regularnie kontrolować spust kondensatu i drożność odpływu.

Czy separatory cyklonowe są wymagane w instalacjach przemysłowych?
Tak. Są podstawowym elementem ochrony instalacji pneumatycznej przed wodą i korozją.
