Jarzma i wsporniki

Jarzma i wsporniki od CPP PREMA to wysokiej jakości osprzęt do siłowników pneumatycznych zgodnych z normą ISO 6431/15552 o średnicach od D32 aż do D320. Te specjalistyczne elementy pełnią ważną funkcję w procesie montażu siłowników, umożliwiając ich stabilne osadzenie, precyzyjne prowadzenie i dodatkowe wsparcie podczas pracy w wymagających warunkach przemysłowych. W ofercie znajdują się między innymi: jarzma do siłowników montowane na gwintowanych szpilkach, wsporniki łożyskowe do jarzm oraz warianty z tuleją kształtową lub tuleją profilową, co pozwala na szeroką adaptację w wielu gałęziach przemysłu.

Wszystkie produkty sygnowane logo CPP PREMA charakteryzują się solidnym wykonaniem i dbałością o detale. Producent stosuje wytrzymałe materiały, takie jak stal węglowa, żeliwo czy stopy aluminium. Dzięki temu jarzma i wsporniki są odporne na uszkodzenia mechaniczne, korozję oraz wibracje. Dodatkowo, każdy element został zaprojektowany tak, aby spełniać rygorystyczne wymagania norm ISO 6431/15552 w obszarze wymiarów i parametrów montażu. Tego typu standaryzacja gwarantuje kompatybilność z różnymi modelami siłowników pneumatycznych, niezależnie od producenta.

Jedną z kluczowych zalet jarzm i wsporników CPP PREMA jest ich uniwersalność. Możesz je wykorzystać w aplikacjach, w których konieczne jest przenoszenie dużych obciążeń, zapewnienie stabilności ruchu tłoka lub dodatkowe wsparcie elementów wykonawczych maszyny. Wraz z rozwojem branży automatyki przemysłowej rośnie zapotrzebowanie na trwałe i funkcjonalne komponenty, które sprostają wyzwaniom związanym z ciągłą pracą, gwałtownymi zmianami temperatury i częstymi cyklami uruchomień. Jarzma i wsporniki do siłowników ISO 6431/15552 doskonale wpisują się w te potrzeby, oferując wysoką odporność na zużycie.

Dodatkowym atutem tych produktów jest łatwość montażu. Konstrukcja jarzm została opracowana w taki sposób, aby proces instalacji nie wymagał skomplikowanych narzędzi ani czasochłonnego ustawiania. Gwintowane szpilki w siłowniku znacząco ułatwiają dopasowanie jarzma, a odpowiednio zaprojektowane otwory montażowe i tuleje pozwalają na szybkie, pewne zamocowanie. To szczególnie istotne w zakładach produkcyjnych, gdzie czas wymiany elementów oraz szybkość konserwacji mają bezpośredni wpływ na wydajność i koszty eksploatacji.

Jarzma z tuleją kształtową lub tuleją profilową wyróżniają się możliwością precyzyjnego prowadzenia trzpienia siłownika. Tuleja kształtowa pomaga w utrzymaniu właściwego kierunku ruchu tłoka, redukując ryzyko bocznych przemieszczeń lub niepożądanych drgań. Dzięki temu można uniknąć nieplanowanych przestojów oraz wydłużyć żywotność całego układu pneumatycznego. Ta korzyść przekłada się bezpośrednio na zwiększoną niezawodność linii produkcyjnej.

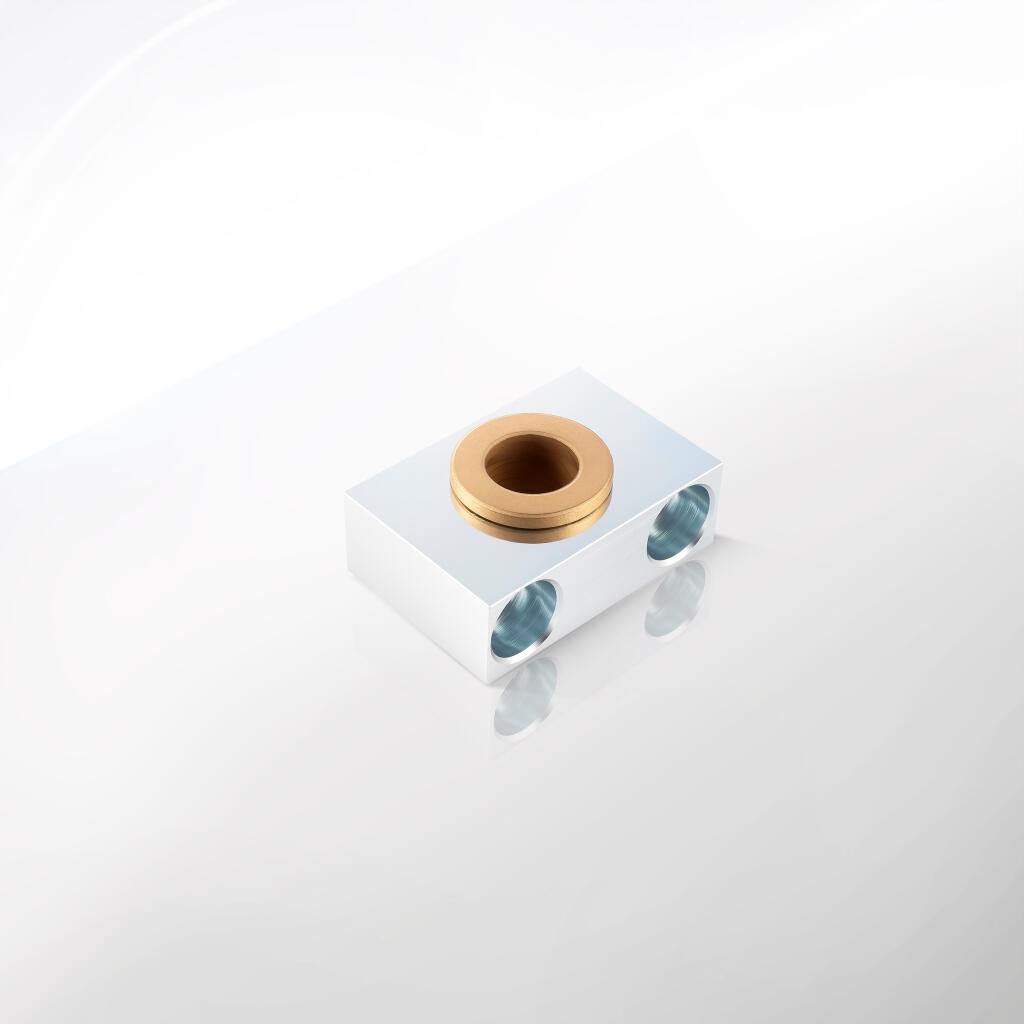

Wsporniki łożyskowe do jarzm to kolejny ważny element oferty CPP PREMA. Montowane na jarzmie i wyposażone w odpowiednio dopasowaną tuleję (zazwyczaj wykonaną z brązu lub innego materiału o niskim współczynniku tarcia), umożliwiają dodatkową stabilizację ruchu wzdłużnego. Rozwiązanie to jest nieocenione w aplikacjach, w których siłownik pracuje w pozycji poziomej, a dodatkowe podparcie znacznie ogranicza ryzyko ugięcia lub poluzowania. Dzięki wspornikom łożyskowym do jarzma można utrzymać pożądaną precyzję i płynność ruchu tłoka nawet przy dużych obciążeniach.

Każdy z opisanych tu wariantów – od jarzma do siłowników ISO D32, przez wersje z tuleją kształtową, aż po wsporniki łożyskowe do jarzma o średnicach D250 czy D320 – został starannie przebadany i przetestowany pod kątem wytrzymałości oraz zgodności ze standardami branżowymi. Producent, firma CPP PREMA, stawia na ciągły rozwój i innowacje, dzięki czemu możemy liczyć na maksymalnie dopracowane rozwiązania. To sprawia, że jarzma i wsporniki sprawdzą się zarówno w niewielkich warsztatach, jak i w dużych zakładach przemysłowych, gdzie liczy się niezawodność i wydajność.

Warto też podkreślić możliwość spersonalizowania niektórych parametrów. W ofercie znajdują się wersje jarzm dostosowane do konkretnych typów siłowników, w tym różnice w średnicach, długościach, czy formach tulei prowadzącej. Dzięki temu inżynierowie i projektanci mogą wybrać dokładnie taki wariant, który najlepiej odpowiada wymaganiom aplikacji. Standardowe modele obejmują popularne zakresy średnic: D32, D40, D50, D63, D80, D100, D125, D160, D200, D250, D320. Jeśli jednak potrzebujesz indywidualnych rozwiązań, firma CPP PREMA może zaproponować doradztwo techniczne i ewentualnie wykonać elementy w niestandardowych wymiarach.

Z perspektywy zarządzania magazynem części zamiennych, zastosowanie jarzm i wsporników od jednego, sprawdzonego producenta jest również bardzo korzystne. Wszystkie modele w ramach kategorii „Jarzma i wsporniki” cechują się zbliżoną konstrukcją montażową, co ułatwia przechowywanie i identyfikację poszczególnych elementów. Dodatkowo, unifikacja marki CPP PREMA oznacza, że wiele części można stosować wymiennie bądź we współpracy z innymi produktami tego producenta, minimalizując ryzyko pomyłek i skracając czas przestoju w razie awarii.

Właściwie dobrane jarzmo i wspornik łożyskowy stanowią nie tylko uzupełnienie siłownika, ale też fundament bezpieczeństwa całej aplikacji. W kontekście automatyki przemysłowej każdy niekontrolowany ruch, wyboczenie czy odkształcenie siłownika może prowadzić do poważnych strat finansowych i czasu. Dlatego tak istotne jest, aby stawiać na produkty gwarantujące jakość i zgodność z normami. Jarzma do siłowników pneumatycznych, wyposażone w tuleje kształtowe, profilowe lub wsporniki łożyskowe, umożliwiają bezpieczną i efektywną pracę układów pneumatyki w różnorodnych branżach – od przetwórstwa spożywczego, przez przemysł chemiczny, aż po zaawansowane linie montażowe w motoryzacji.

Rozwiązania sygnowane nazwą CPP PREMA zyskały uznanie wśród inżynierów i specjalistów ds. utrzymania ruchu na całym rynku. Ich popularność wynika z niezawodności, łatwości obsługi, a także z szerokich możliwości dostosowania do indywidualnych potrzeb. Wszelkie prace serwisowe czy konserwacyjne można wykonać w stosunkowo krótkim czasie, co przekłada się na ciągłość produkcji. Sama instalacja czy wymiana jarzma jest procesem prostym, zwłaszcza gdy siłownik wyposażony jest w gwintowane szpilki montażowe – wystarczy dopasować otwory jarzma, dokręcić odpowiednie śruby i upewnić się, że całość jest wypoziomowana.

Jarzma i wsporniki łożyskowe do siłowników pneumatycznych ISO 6431/15552 (D32–D320) to elementy, które znajdują wszechstronne zastosowanie w różnych branżach przemysłowych. Ich głównym zadaniem jest wspieranie, stabilizowanie i prowadzenie tłoka siłownika w taki sposób, by zagwarantować płynną i bezawaryjną pracę urządzeń. Poniżej przedstawiamy najpopularniejsze obszary, w których jarzma i wsporniki CPP PREMA odgrywają kluczową rolę.

1. Automatyka montażowa i linie produkcyjne

W zakładach produkcyjnych, gdzie montaż podzespołów przebiega w sposób zautomatyzowany, precyzja i niezawodność są priorytetem. Siłowniki pneumatyczne odpowiadają tam za wiele operacji, takich jak dociskanie, pozycjonowanie czy przesuwanie detali. Jarzma montowane na gwintowanych szpilkach siłownika stabilizują korpus siłownika i tłok, zapobiegając niepożądanym wibracjom czy przemieszczeniom bocznym. Dzięki temu proces montażu przebiega płynnie, a ryzyko uszkodzenia elementów linii produkcyjnej zostaje zminimalizowane. Wsporniki łożyskowe do jarzma dodatkowo zwiększają dokładność pozycjonowania, co jest nieocenione przy produkcji urządzeń elektronicznych czy modułów precyzyjnej mechaniki.

2. Przemysł spożywczy i opakowaniowy

Linie pakujące w przemyśle spożywczym często pracują w warunkach podwyższonej wilgotności, a czasem nawet w niskich temperaturach (np. chłodnie). Jarzma i wsporniki łożyskowe CPP PREMA wykazują wysoką odporność na korozję, zwłaszcza gdy wykonane są ze stali nierdzewnej lub aluminium pokrytego powłoką ochronną. Dzięki temu można je stosować w otoczeniu, gdzie częste mycie maszyn i użycie detergentów są normą. Wsporniki łożyskowe z tuleją kształtową lub profilową zapewniają dodatkową pewność, że ruch siłownika będzie stabilny, co przekłada się na równomierne i precyzyjne pakowanie produktów.

3. Branża automotive

W przemyśle motoryzacyjnym roboty i urządzenia pneumatyczne są odpowiedzialne za wiele operacji: tłoczenie, spawanie punktowe, malowanie czy montaż elementów karoserii. Jarzma do siłowników pneumatycznych o większych średnicach (D80, D100, D125, a nawet D320) pozwalają na przenoszenie dużych obciążeń, co jest niezbędne przy podnoszeniu cięższych komponentów. Montaż na gwintowanych szpilkach ułatwia szybką wymianę czy naprawę elementów w przypadku awarii, a wsporniki łożyskowe niwelują wpływ silnych drgań na linię produkcyjną. W branży automotive każdy przestój generuje wysokie koszty, dlatego wykorzystanie trwałych akcesoriów, takich jak jarzma CPP PREMA, znacząco ogranicza ryzyko nieplanowanych zatrzymań produkcji.

4. Obróbka metali i maszynowa

W warsztatach i halach obróbki metali, gdzie często stosuje się frezarki, tokarki czy prasy hydrauliczne, siłowniki pneumatyczne wspomagają czynności manipulacyjne i mocujące. Jarzma do siłowników ISO D32, D40 czy D50 idealnie sprawdzają się w mniejszych urządzeniach, w których precyzja i stabilność działania mają kluczowe znaczenie. Wsporniki łożyskowe do jarzm utrzymują właściwe ustawienie siłownika, co jest szczególnie ważne, gdy cylinder jest narażony na boczne siły lub przeciążenia. Dzięki temu narzędzia skrawające mogą pracować płynniej, a gotowe detale osiągają wyższą dokładność wymiarową.

5. Przemysł drzewny i papierniczy

W branży drzewnej i papierniczej siłowniki pneumatyczne są narażone na kontakt z pyłem, wiórami oraz różnymi substancjami klejącymi. Jarzma i wsporniki z odpornością na zanieczyszczenia pozwalają utrzymać sprawność układów nawet w tak trudnym środowisku pracy. Tuleje kształtowe i profilowe zapobiegają nadmiernemu przedostawaniu się cząstek do wnętrza mechanizmu, chroniąc siłownik przed zatarciem. W efekcie maszyny do cięcia, formowania czy pakowania wyrobów z drewna i papieru działają niezawodnie, a konieczność konserwacji zostaje zredukowana.

6. Sektor chemiczny i farmaceutyczny

W sektorze chemicznym i farmaceutycznym często spotyka się wymagające warunki pracy, obejmujące kontakt z agresywnymi substancjami chemicznymi, podwyższonym ciśnieniem czy koniecznością utrzymania sterylności. Jarzma do siłowników, wykonane ze stali kwasoodpornej lub pokryte odpowiednią powłoką antykorozyjną, dobrze znoszą działanie substancji żrących. Wsporniki łożyskowe do jarzm, wyposażone w tuleje o niskim współczynniku tarcia, zapewniają płynny ruch siłownika, minimalizując ryzyko nieszczelności czy zablokowania w kluczowych momentach procesu. Dzięki temu linie produkcyjne w przemyśle chemicznym i farmaceutycznym mogą działać ciągle, spełniając jednocześnie wymogi bezpieczeństwa i jakości.

7. Inżynieria procesowa i linie technologiczne

W nowoczesnych zakładach zautomatyzowanych, gdzie kontroluje się każdy etap produkcji, kluczowe jest, aby elementy wykonawcze – w tym siłowniki pneumatyczne – pracowały stabilnie i przewidywalnie. Jarzma i wsporniki łożyskowe są tu ważnym wsparciem, ponieważ pozwalają na pewne i trwałe zamocowanie siłowników w dowolnej orientacji. Niezależnie od tego, czy siłownik jest ustawiony pionowo, poziomo czy pod kątem, konstrukcja jarzma umożliwia równomierne rozłożenie obciążenia i zapobiega odkształceniom. Dzięki temu można integrować systemy pneumatyczne z pozostałymi układami sterowania, monitorując je w czasie rzeczywistym i zachowując pełną kontrolę nad procesem.

8. Urządzenia transportu bliskiego i logistyka

Wózki transferowe, przenośniki taśmowe czy podajniki często korzystają z siłowników pneumatycznych do regulowania wysokości i położenia elementów transportujących. Jarzma do siłowników, zwłaszcza te o większych średnicach (D80, D100, D125, D160, D200, D250, D320), pomagają w utrzymaniu ciężkiego ładunku, rozkładając siły na solidną konstrukcję montażową. Wsporniki łożyskowe do jarzm stabilizują ruch, co przekłada się na bezpieczny transport towarów i minimalizuje ryzyko awarii. W magazynach i centrach dystrybucyjnych, gdzie szybkość i niezawodność stanowią kluczowe czynniki, solidne jarzma i wsporniki pozwalają na utrzymanie ciągłości procesu obsługi ładunków.

9. Przemysł energetyczny i instalacje przemysłowe

W różnych segmentach sektora energetycznego – od elektrowni węglowych, przez elektrownie wodne, aż po instalacje odnawialnych źródeł energii – siłowniki pneumatyczne wspomagają proces regulacji przepływów, otwierania i zamykania zaworów czy sterowania klapami wentylacyjnymi. Jarzma i wsporniki łożyskowe odgrywają kluczową rolę w zapewnieniu płynnej pracy tych mechanizmów, które często muszą wytrzymywać ekstremalne temperatury, wysokie ciśnienia czy korozję spowodowaną obecnością wilgoci. Ich trwała konstrukcja pozwala na bezpieczną pracę w trudnych warunkach otoczenia.

10. Aplikacje specjalne i prototypowe

Niektóre przedsiębiorstwa realizują projekty prototypowe, w których kluczowe jest elastyczne dostosowanie elementów do niestandardowych wymagań. Jarzma do siłowników pneumatycznych ISO 6431/15552, zwłaszcza w wersjach z tuleją kształtową czy profilową, mogą służyć jako baza do dalszej modyfikacji. Inżynierowie mogą je wyposażyć w dodatkowe akcesoria, sensory czy inne moduły, tworząc zintegrowane systemy pomiarowe i sterujące. Dzięki standaryzowanym wymiarom i gwintowanym szpilkom siłownika proces adaptacji do nietypowych potrzeb jest znacznie uproszczony.

Dlaczego jarzma i wsporniki są tak istotne?

We wszystkich powyższych zastosowaniach wspólnym mianownikiem jest potrzeba stabilności, precyzji i bezpieczeństwa ruchu siłownika pneumatycznego. Jarzmo pełni funkcję „uchwytu” dla korpusu siłownika, a wspornik łożyskowy zapewnia dodatkowe wsparcie i prawidłowe prowadzenie. Wybór odpowiedniego rodzaju jarzma – z tuleją kształtową, profilową czy standardową – oraz dobranie właściwego wspornika pozwala dostosować układ do specyficznych warunków i obciążeń, jakie występują w danej aplikacji.

Korzystając z akcesoriów od CPP PREMA, przedsiębiorstwa zyskują pewność, że cała konstrukcja siłownika będzie bardziej odporna na zużycie i uszkodzenia. To przekłada się na dłuższą żywotność maszyn, mniejszą liczbę napraw gwarancyjnych i niższe koszty eksploatacyjne. Ponadto, stosowanie standaryzowanych jarzm i wsporników ułatwia zarządzanie magazynem części zamiennych, co ma bezpośredni wpływ na szybkość reakcji w przypadku awarii.

Przykłady praktyczne

• Linia montażowa elektroniki: W tym środowisku kluczowa jest czystość i precyzja. Jarzma do siłowników D32 lub D40, wyposażone w tuleje kształtowe, zapewniają płynny ruch i minimalny luz. To przekłada się na precyzyjne pozycjonowanie płytek drukowanych czy komponentów elektronicznych.

• Zautomatyzowana linia do pakowania żywności: Tu liczy się odporność na korozję. Jarzma i wsporniki łożyskowe wykonane z aluminium lub stali nierdzewnej łatwo poddają się myciu i dezynfekcji. Dzięki temu linia może pracować w trybie ciągłym, a ryzyko zanieczyszczenia produktów zostaje zredukowane.

• Branża meblarska: Siłowniki pneumatyczne wspierają proces sprężania i dociskania elementów drewnianych czy płyty wiórowej. Jarzma montowane na gwintowanych szpilkach pozwalają na szybkie przezbrojenie maszyn w zależności od wymiarów obrabianych materiałów.

• Sektor badań i rozwoju (R&D): W laboratoriach prototypowych często testuje się różne konfiguracje siłowników. Jarzma o różnych średnicach (D50, D63, D80, a nawet D100) można szybko wymieniać, dostosowując się do kolejnych etapów eksperymentu. Wsporniki łożyskowe natomiast gwarantują stabilność nawet przy nietypowych obciążeniach.

Dane techniczne jarzm i wsporników łożyskowych do siłowników pneumatycznych ISO 6431/15552 (D32–D320) są kluczowym aspektem, który pozwala na właściwy dobór akcesoriów do konkretnych wymagań aplikacji. W tej części przedstawiamy przegląd najważniejszych parametrów, na które należy zwrócić uwagę podczas planowania instalacji i eksploatacji.

1. Zakres średnic (D32–D320)

Jednym z podstawowych kryteriów jest dopasowanie rozmiaru jarzma do średnicy siłownika pneumatycznego. Producent, czyli firma CPP PREMA, oferuje szeroką gamę modeli do siłowników od D32 aż po D320, co obejmuje zarówno niewielkie aplikacje (np. w automatyce laboratoryjnej), jak i duże projekty przemysłowe (np. linie automotive). Każda średnica ma przypisane parametry wymiarowe i katalogowe, dzięki którym łatwo zidentyfikować właściwe jarzmo lub wspornik.

2. Normy zgodności i wymiary montażowe

Wszystkie jarzma i wsporniki produkowane są zgodnie z międzynarodowymi normami ISO 6431/15552, co daje pewność, że akcesoria będą kompatybilne z siłownikami różnych producentów. Standard ten obejmuje między innymi:

• Rozstaw otworów montażowych

• Średnice i rodzaj gwintów w szpilkach

• Wysokość i kształt korpusu jarzma

Dodatkowo, jarzma z tuleją kształtową lub profilową posiadają specjalnie zaprojektowane otwory i rowki, które umożliwiają prowadzenie tłoka siłownika oraz redukcję luzów bocznych.

3. Rodzaje tulei i sposób prowadzenia

• Tuleja kształtowa: Zapewnia dokładne prowadzenie tłoka i minimalizuje możliwość skręcania się korpusu siłownika. Ten rodzaj tulei jest polecany w aplikacjach, gdzie wymagana jest wysoka precyzja ruchu.

• Tuleja profilowa: Stosowana w jarzmach do siłowników większych średnic (np. D80, D100, D125, D160, D200, D250, D320). Konstrukcja tej tulei umożliwia rozłożenie obciążeń na większej powierzchni, co zwiększa stabilność i trwałość układu.

4. Materiał wykonania

CPP PREMA oferuje jarzma i wsporniki wykonane głównie z:

• Stali węglowej (zwykle z powłoką zabezpieczającą przed korozją)

• Żeliwa (o podwyższonej wytrzymałości mechanicznej)

• Aluminium (anodowanego lub z dodatkowymi powłokami ochronnymi)

W zależności od zastosowania można wybrać wariant najlepiej odpowiadający potrzebom środowiskowym. W sekcji „Materiały konstrukcyjne” omawiamy te zagadnienia szczegółowo.

5. Dopuszczalne obciążenia

W kartach katalogowych zazwyczaj znajdują się informacje dotyczące dopuszczalnych obciążeń statycznych i dynamicznych dla konkretnych rozmiarów jarzm. Należy pamiętać, że maksymalne obciążenie zależy nie tylko od wielkości jarzma, ale także od:

• Rodzaju ruchu (prosty, oscylacyjny, przyspieszony)

• Prędkości pracy siłownika

• Temperatury otoczenia

• Warunków smarowania i obecności zanieczyszczeń

W sytuacjach szczególnych, takich jak duże wibracje czy wysokie temperatury, warto skonsultować się z działem technicznym producenta, aby dobrać optymalne parametry.

6. Temperatura pracy

Jarzma i wsporniki łożyskowe mogą pracować w szerokim zakresie temperatur, najczęściej od -20°C do +80°C. W przypadku elementów wykonanych z materiałów żaroodpornych lub kwasoodpornych, zakres ten może być jeszcze większy. Przed montażem warto upewnić się, że wybrany model jest dostosowany do warunków panujących w danej aplikacji.

7. Łożyskowanie i tuleje ślizgowe

Wsporniki łożyskowe do jarzm najczęściej wykorzystują tuleje z brązu lub polimerów o niskim współczynniku tarcia. Ten element pozwala redukować siły boczne działające na tłok siłownika i zapewnia stabilne, płynne prowadzenie ruchu. Łożyskowanie wymaga jednak okresowej konserwacji lub wymiany tulei, zwłaszcza w środowisku silnie zapylonym. W takich przypadkach warto stosować dodatkowe osłony i prowadnice.

8. Rodzaje gwintów i standardy mocowań

Jarzma montowane na gwintowanych szpilkach siłownika muszą być zgodne z konkretnym rodzajem i wymiarem gwintu. Standardowo spotyka się gwinty metryczne (np. M6, M8, M10, M12, M14, M16) lub większe (M20, M24) w zależności od wielkości siłownika. Dane katalogowe CPP PREMA wskazują, jakie gwinty i długości śrub są zalecane do danego modelu. Nieprawidłowo dobrany gwint może prowadzić do poluzowania się połączeń i niebezpiecznych wibracji podczas pracy.

9. Masa własna jarzma

Przy projektowaniu całej instalacji pneumatycznej trzeba uwzględnić również masę własną jarzma i wspornika łożyskowego. Ma to znaczenie zwłaszcza w dynamicznych aplikacjach, gdzie duże przyspieszenia tłoka mogą generować znaczne siły bezwładności. Lżejsze jarzma (np. z aluminium) są lepszym wyborem dla szybkich cykli roboczych, natomiast cięższe (żeliwne czy stalowe) sprawdzą się w warunkach wysokich obciążeń i silnych wibracji.

10. Powierzchnie montażowe i dodatkowe otwory

W zależności od wielkości i serii, jarzma mogą posiadać dodatkowe otwory montażowe lub gwintowane, co umożliwia instalację akcesoriów wspomagających, np. czujników krańcowych, odbiorników sygnałów, elementów smarujących czy blokad bezpieczeństwa. Dobrze jest przeanalizować plany układu sterowania i przewidzieć miejsce na ewentualne przyszłe rozbudowy, aby uniknąć późniejszych kosztownych modyfikacji.

11. Katalogowe oznaczenia produktów

Wszystkie jarzma i wsporniki łożyskowe mają unikalne numery katalogowe, które ułatwiają identyfikację. Na przykład, jarzmo do siłownika pneumatycznego ISO D32 z tuleją kształtową może mieć oznaczenie w rodzaju 10.014F.05, a wspornik łożyskowy do jarzma siłownika pneumatycznego D32 – 10.014E.18 (przykładowe symbole). Dzięki temu można zamawiać dokładnie ten sam element w przypadku rozbudowy linii lub konieczności wymiany zużytej części.

12. Kompatybilność z innymi akcesoriami pneumatycznymi

Jarzma i wsporniki łożyskowe często współpracują z innymi akcesoriami, takimi jak:

• Widełki łączące (do tłoczyska siłownika)

• Łożyska wahliwe

• Uchwyty montażowe do czujników

• Elementy tłumiące drgania

Wybierając dany model jarzma, warto sprawdzić, czy producent oferuje całą gamę kompatybilnych rozwiązań. Kompletne podejście do projektowania ułatwia utrzymanie spójności i standaryzacji w obrębie jednego układu.

13. Trwałość i testy wytrzymałościowe

CPP PREMA przeprowadza testy wytrzymałościowe, sprawdzając zachowanie jarzm przy długotrwałej pracy w różnych warunkach obciążeniowych. W rezultacie producent jest w stanie deklarować określoną żywotność eksploatacyjną swoich produktów. Aby jednak osiągnąć deklarowane parametry, trzeba przestrzegać zaleceń dotyczących montażu, smarowania i konserwacji.

Jakość i trwałość jarzm oraz wsporników łożyskowych w dużej mierze zależą od zastosowanych materiałów konstrukcyjnych. W przemyśle pneumatycznym najpopularniejsze rozwiązania obejmują stal węglową, żeliwo oraz aluminium. Każdy z tych materiałów ma swoje unikalne właściwości, które decydują o obszarze zastosowań, odporności na korozję i wytrzymałości na obciążenia. W tej sekcji przybliżymy charakterystykę poszczególnych materiałów, tak abyś mógł wybrać najlepszą opcję dla swojej aplikacji.

1. Stal węglowa

Stal węglowa to jeden z najczęściej stosowanych materiałów przy produkcji elementów przemysłowych. W przypadku jarzm i wsporników łożyskowych, stal węglowa gwarantuje wysoką wytrzymałość na rozciąganie oraz dobre parametry udarności.

• Zalety:

  • Wysoka odporność na obciążenia mechaniczne.

  • Dobra skrawalność, co ułatwia precyzyjne wykonanie gwintów i otworów.

  • Możliwość stosowania różnych powłok ochronnych (np. ocynkowania, fosforanowania, malowania proszkowego).

• Wady:

  • Brak naturalnej odporności na korozję (konieczność zabezpieczania).

  • Wyższa masa własna w porównaniu z aluminium.

Stal węglowa sprawdza się w środowiskach, w których nie występuje intensywne działanie czynników korozyjnych lub gdzie można zapewnić właściwe zabezpieczenie antykorozyjne. W aplikacjach narażonych na duże obciążenia dynamiczne, jarzma stalowe stanowią pewne i trwałe rozwiązanie.

2. Żeliwo

Żeliwo, a zwłaszcza żeliwo sferoidalne, często pojawia się w konstrukcjach maszyn i urządzeń przemysłowych. Dzięki zawartości grafitu w strukturze metalicznej, żeliwo może poszczycić się dobrą odpornością na ścieranie i tłumienie drgań.

• Zalety:

  • Bardzo dobra odporność na ścieranie, co wydłuża żywotność jarzm.

  • Wysoka sztywność, ograniczająca odkształcenia pod obciążeniem.

  • Korzystny stosunek ceny do jakości (zwłaszcza w większych seriach produkcyjnych).

• Wady:

  • Kruchość (w porównaniu ze stalą), co może być problematyczne przy uderzeniach i gwałtownych obciążeniach.

  • Stosunkowo duża masa, utrudniająca zastosowanie w szybkich aplikacjach.

Jarzma i wsporniki z żeliwa są cenione w branży automotive oraz w aplikacjach ciężkiego przemysłu, gdzie elementy muszą przenosić znaczne obciążenia statyczne i dynamiczne. Dzięki naturalnej zdolności do tłumienia wibracji, żeliwo dobrze sprawdza się w maszynach narażonych na drgania.

3. Aluminium

Aluminium to materiał kojarzony głównie z niską masą i bardzo dobrą podatnością na obróbkę. W przemyśle pneumatycznym stosuje się głównie stopy aluminium, które łączą w sobie lekkość i wystarczającą wytrzymałość mechaniczną.

• Zalety:

  • Niska masa własna, co przekłada się na mniejsze obciążenia dynamiczne i niższe zużycie energii podczas szybkich ruchów siłownika.

  • Naturalna odporność na korozję, zwłaszcza w środowiskach suchych i czystych.

  • Dobra przewodność cieplna, co ułatwia odprowadzanie ciepła z elementów pracujących w podwyższonych temperaturach.

  • Możliwość anodowania powierzchni, co dodatkowo zwiększa odporność na zużycie i korozję.

• Wady:

  • Mniejsza wytrzymałość na obciążenia udarowe w porównaniu ze stalą czy żeliwem.

  • Wrażliwość na działanie niektórych substancji chemicznych, np. mocnych zasad.

Jarzma i wsporniki aluminiowe doskonale sprawdzają się w aplikacjach, w których ważna jest lekkość konstrukcji, częste zmiany położenia siłownika lub szybki cykl pracy. Branża spożywcza i farmaceutyczna często sięga po aluminium ze względu na łatwość czyszczenia i odporność na korozję w kontakcie z wilgocią.

4. Powłoki i obróbki powierzchniowe

Niezależnie od bazowego materiału (stal, żeliwo, aluminium), producenci jarzm i wsporników stosują rozmaite obróbki powierzchniowe w celu zwiększenia trwałości, odporności na korozję i poprawy walorów estetycznych:

• Malowanie proszkowe: Tworzy trwałą powłokę ochronną, odporną na ścieranie i uderzenia.

• Ocynkowanie galwaniczne lub ogniowe: Zabezpiecza stal przed korozją w warunkach wilgoci.

• Anodowanie: W przypadku aluminium, polega na wytworzeniu na powierzchni warstwy tlenku, znacznie zwiększającej twardość i odporność na ścieranie.

• Fosforanowanie: Często stosowane przed malowaniem, poprawia przyczepność farby do powierzchni stali.

Dodatkowo, w niektórych sytuacjach stosuje się polerowanie, pasywację lub inne specjalistyczne metody obróbki, zwłaszcza jeśli jarzma mają pracować w środowisku chemicznie agresywnym lub kontaktować się z żywnością.

5. Tuleje łożyskowe i wkładki ślizgowe

Wsporniki łożyskowe do jarzm zazwyczaj wykorzystują tuleje wykonane z materiałów odpornych na ścieranie i o niskim współczynniku tarcia. Najpopularniejsze to:

• Brąz: Klasyczne rozwiązanie, zapewniające dobre właściwości ślizgowe i wysoką odporność na zużycie. Tuleje z brązu można dodatkowo impregnować olejem, co wydłuża okres między kolejnymi smarowaniami.

• Tworzywa sztuczne (np. poliamid, PTFE, POM): Coraz częściej stosowane ze względu na brak potrzeby dodatkowego smarowania, dobrą odporność na korozję oraz niższą masę.

• Kompozyty metalowo-polimerowe: Łączą zalety metalu (wytrzymałość) i polimeru (niski współczynnik tarcia). Sprawdzają się w aplikacjach, gdzie konieczna jest wysoka precyzja i długi okres eksploatacji bez przestojów serwisowych.

Dobór odpowiedniej tulei łożyskowej ma decydujący wpływ na płynność ruchu siłownika i żywotność całego mechanizmu. W środowiskach silnie zanieczyszczonych warto rozważyć tuleje z uszczelnieniami, które ograniczają przedostawanie się pyłów i cieczy do strefy styku.

6. Zgodność materiałowa i reakcje galwaniczne

Przy projektowaniu systemu pneumatycznego z wykorzystaniem jarzm i wsporników łożyskowych należy pamiętać o zgodności materiałowej. Kontakt dwóch różnych metali w obecności elektrolitu (np. wody) może prowadzić do korozji galwanicznej. W praktyce oznacza to, że na przykład łączenie jarzma z aluminium ze stalowymi śrubami powinno być przemyślane i zabezpieczone (np. stosując podkładki izolujące czy pasty antykorozyjne).

7. Odporność na temperaturę

Każdy materiał posiada określony zakres temperatur, w którym zachowuje swoje właściwości mechaniczne. Stal i żeliwo zwykle dobrze radzą sobie w temperaturach do ok. 400–500°C (choć w warunkach ekstremalnych mogą wymagać dodatkowych powłok). Aluminium traci część wytrzymałości już w okolicach 200–300°C. Jeśli w danej aplikacji siłownik będzie narażony na podwyższoną temperaturę (np. w hutach, suszarniach), dobór materiału jarzma i wspornika powinien to uwzględniać.

8. Czynniki ekonomiczne

Koszt materiału jest również ważnym kryterium. Stal węglowa i żeliwo są generalnie tańsze od specjalistycznych stopów aluminium czy stali nierdzewnej, ale mogą wymagać dodatkowych zabiegów antykorozyjnych. Z kolei aluminium, choć droższe, może przynieść oszczędności w dłuższej perspektywie dzięki niższej masie i mniejszemu zużyciu energii podczas pracy siłownika. W wyborze optymalnego materiału istotne jest przeprowadzenie analizy kosztów całkowitych (TCO – Total Cost of Ownership), biorącej pod uwagę koszty zakupu, eksploatacji i potencjalnych przestojów.

9. Wpływ środowiska na żywotność

W środowiskach silnie korozyjnych (np. zakłady chemiczne, morskie, oczyszczalnie ścieków) konieczne może być wykorzystanie stali kwasoodpornej (np. AISI 316) lub stopów aluminium o podwyższonej odporności. Niekiedy producent oferuje wykonania specjalne jarzm i wsporników, właśnie z myślą o takich zastosowaniach. W branży spożywczej natomiast istotna jest możliwość łatwego mycia i dezynfekcji, co również wpływa na wybór materiału i obróbki powierzchniowej.

10. Standardy jakości i certyfikacje

CPP PREMA, jako producent renomowanych akcesoriów do siłowników, najczęściej posiada certyfikaty systemu jakości (np. ISO 9001) potwierdzające właściwe procesy produkcji i kontroli wyrobów. Może to obejmować atesty materiałowe, świadectwa zgodności czy raporty z badań wytrzymałościowych. W przypadku projektów o wysokim stopniu zaawansowania (np. aplikacje w przemyśle lotniczym czy wojskowym) warto zwrócić uwagę na dodatkowe normy i certyfikacje branżowe.

Prawidłowy montaż jarzm i wsporników łożyskowych jest nieodzowny dla osiągnięcia optymalnej wydajności siłownika pneumatycznego i bezpieczeństwa procesu. W tej sekcji przedstawiamy szczegółową instrukcję, która pomoże Ci uniknąć najczęstszych błędów i przedłużyć żywotność układu pneumatycznego.

1. Przygotowanie stanowiska i narzędzi

Zanim przystąpisz do montażu, zapewnij odpowiednie warunki pracy:

• Wyłącz dopływ sprężonego powietrza: Upewnij się, że siłownik nie znajduje się pod ciśnieniem, aby uniknąć niekontrolowanego ruchu tłoka.

• Zgromadź narzędzia: Przydadzą się klucze płaskie lub nasadowe o właściwych rozmiarach, wkrętaki, ściągacze do łożysk (jeśli będą potrzebne), szczypce do zabezpieczeń.

• Zadbaj o czystość: Miejsce montażu powinno być wolne od kurzu, smarów i innych zanieczyszczeń, aby zapobiec przedostawaniu się drobinek do wnętrza tulei lub gwintów.

2. Identyfikacja elementów

Zapoznaj się z dokumentacją techniczną jarzma lub wspornika, które zamierzasz zamontować. Upewnij się, że wszystkie niezbędne części znajdują się w zestawie:

• Korpus jarzma (z tuleją kształtową, profilową lub standardową).

• Szpilki gwintowane (lub śruby) o odpowiedniej długości i rodzaju gwintu.

• Tuleja łożyskowa (w przypadku wsporników łożyskowych).

• Nakrętki, podkładki, ewentualnie pierścienie zabezpieczające.

Sprawdź, czy model jarzma jest zgodny z rozmiarem siłownika (np. D40, D63, D100). W razie wątpliwości skontaktuj się z producentem lub działem utrzymania ruchu.

3. Montaż jarzma na siłowniku

1. Pozycjonowanie jarzma

   • Umieść jarzmo wokół korpusu siłownika w taki sposób, aby otwory montażowe w jarzmie pokrywały się ze szpilkami gwintowanymi siłownika. Jeśli siłownik nie ma fabrycznie zamontowanych szpilek, będziesz musiał je wkręcić w odpowiednie miejsca, zgodnie z instrukcją producenta.

   • Zwróć uwagę na właściwe usytuowanie tulei kształtowej lub profilowej względem tłoka. Tuleja powinna dokładnie obejmować tłok lub część prowadzącą siłownika, nie powodując zbyt dużych luzów.

2. Dokręcanie śrub / nakrętek

   • Zamocuj jarzmo za pomocą dostarczonych nakrętek i podkładek.

   • Dokręcaj śruby stopniowo i równomiernie po przekątnej, unikając naprężeń bocznych.

   • Użyj klucza dynamometrycznego, jeśli producent określa moment dokręcania. Zbyt mocne dokręcenie może spowodować uszkodzenie gwintów lub odkształcenie jarzma.

3. Sprawdzenie ruchu tłoka

   • Po wstępnym montażu porusz tłokiem (ręcznie lub przy minimalnym ciśnieniu), aby upewnić się, że jarzmo nie stawia nadmiernego oporu i nie dochodzi do zacięć.

   • Jeśli wyczuwasz duże tarcie, sprawdź, czy tuleja nie jest zbyt ciasna lub źle wyosiowana.

4. Montaż wspornika łożyskowego

Jeśli w Twojej aplikacji wymagane jest dodatkowe podparcie, przystąp do instalacji wspornika łożyskowego:

1. Przygotowanie wspornika

   • Sprawdź, czy tuleja łożyskowa (z brązu, tworzywa sztucznego lub innego materiału) jest w dobrym stanie i czy ma odpowiedni luz w stosunku do elementu prowadzącego siłownika.

   • W razie potrzeby nasmaruj tuleję dedykowanym środkiem (chyba że producent zaleca pracę na sucho).

2. Pozycjonowanie wspornika

   • Zamocuj wspornik na korpusie jarzma w miejscu przewidzianym w dokumentacji.

   • Zazwyczaj wspornik przykręca się do jarzma kilkoma śrubami. Upewnij się, że otwory gwintowane nie są zanieczyszczone i że śruby mają odpowiednią długość.

3. Regulacja luzu

   • W niektórych wspornikach można regulować luz łożyskowania (np. przez podkładki dystansowe). Sprawdź, czy tłok porusza się płynnie w tulei.

   • Zbyt duży luz prowadzi do drgań i wibracji, a zbyt mały może powodować nadmierne tarcie.

5. Kontrola współosiowości

Prawidłowa współosiowość pomiędzy jarzmem, tłokiem a resztą układu jest kluczowa. Niewielkie odchylenie może powodować przyspieszone zużycie tulei łożyskowej, uszczelnień siłownika i samych gwintów.

• Metoda wizualna: Sprawdź, czy jarzmo nie jest przekrzywione względem korpusu siłownika.

• Metoda pomiarowa: Użyj czujnika zegarowego lub liniału. Zmierz odległości po przekątnej i upewnij się, że są zbliżone.

• Korekta pozycji: Jeśli stwierdzisz błąd współosiowości, poluzuj śruby mocujące i delikatnie wycentruj jarzmo, aż pomiary będą prawidłowe.

6. Podłączenie akcesoriów dodatkowych

W przypadku aplikacji wymagających montażu czujników położenia tłoka czy innych komponentów, warto zrobić to na tym etapie. Niektóre jarzma wyposażono w otwory umożliwiające instalację czujników krańcowych:

• Sprawdź kompatybilność: Czy rozmiar i gwint otworów pasuje do uchwytów czujników?

• Zaplanuj okablowanie: Upewnij się, że przewody nie będą ocierać się o ruchome części, a także że nie będą narażone na zgniecenie.

7. Test ruchowy i docelowe wyregulowanie

Po wstępnym montażu przeprowadź test ruchowy w kontrolowanych warunkach:

1. Niskie ciśnienie

   • Uruchom siłownik przy niskim ciśnieniu, sprawdzając płynność ruchu i ewentualne stukanie czy szarpanie.

   • Zwróć uwagę na poziom hałasu i wibracji. Jeśli coś wydaje się nieprawidłowe, przerwij test i skoryguj ustawienia.

2. Stopniowe zwiększanie ciśnienia

   • Jeśli wszystko działa dobrze, zwiększaj ciśnienie do nominalnej wartości roboczej.

   • Obserwuj jarzmo i wspornik, szukając oznak przeciążenia lub deformacji (np. wyginania śrub, nadmiernego luzu).

3. Kontrola finalna

   • Dokręć wszystkie śruby do zalecanego momentu, przestrzegając sekwencji krzyżowej.

   • Zabezpiecz śruby i nakrętki (np. klejem do gwintów, jeśli zaleca to producent).

8. Konserwacja i serwis

Aby jarzma i wsporniki służyły jak najdłużej, przestrzegaj zaleceń producenta dotyczących konserwacji:

• Regularne smarowanie: Jeśli tuleja wymaga smarowania, stosuj odpowiedni środek lub olej w określonych odstępach czasu.

• Czyszczenie: Usuwaj zanieczyszczenia, kurz i resztki materiałów obróbczych. Unikniesz w ten sposób przyspieszonego zużycia i ryzyka zatarcia.

• Kontrola luzów: Sprawdzaj stan tulei łożyskowej, zwłaszcza w aplikacjach o dużej ilości cykli roboczych. Wymieniaj zużyte elementy na czas.

9. BHP i wskazówki bezpieczeństwa

Pamiętaj o podstawowych zasadach BHP:

• Odłączanie źródeł zasilania: Zawsze upewnij się, że siłownik nie jest pod ciśnieniem i sterownik PLC nie wyda niespodziewanego sygnału startu.

• Odzież ochronna: Używaj rękawic, okularów i obuwia z podeszwą antypoślizgową.

• Ostrożność przy ruchomych elementach: Nie wkładaj dłoni ani narzędzi w obszar pracy siłownika. Upewnij się, że inni pracownicy wiedzą o prowadzonych pracach montażowych.

10. Najczęstsze błędy i sposoby ich unikania

• Nieprawidłowe dopasowanie rozmiaru jarzma do siłownika: Zawsze sprawdzaj dokumentację; brak dopasowania może skutkować luzami i przyspieszonym zużyciem.

• Zbyt mocne lub zbyt słabe dokręcenie śrub: Może prowadzić do deformacji lub poluzowania. Zawsze stosuj klucz dynamometryczny.

• Brak współosiowości: Powoduje nadmierne tarcie w tulei, wibracje i szybsze zużycie uszczelnień.

• Pominięcie etapu testu: Po montażu należy zawsze sprawdzić pracę siłownika na niskim ciśnieniu. Natychmiast wykryjesz ewentualne problemy.

Poniżej przedstawiamy zestaw często zadawanych pytań dotyczących jarzm i wsporników łożyskowych do siłowników pneumatycznych ISO 6431/15552 (D32–D320). Odpowiedzi pomogą Ci rozwiać ewentualne wątpliwości i upewnić się, że wybrane rozwiązanie będzie właściwie dostosowane do specyficznych potrzeb Twojej aplikacji.

1. Czy każde jarzmo CPP PREMA pasuje do każdego siłownika ISO 6431/15552?

Nie wszystkie jarzma mają identyczne wymiary i sposób mocowania. Choć norma ISO 6431/15552 ujednolica wiele parametrów, istnieją różnice w detalach konstrukcyjnych w zależności od średnicy siłownika, typu tulei (kształtowa, profilowa) czy sposobu montażu (gwintowane szpilki, śruby). Zawsze sprawdzaj tabelę wymiarową w dokumentacji produktu, aby potwierdzić kompatybilność.

2. Czym różni się jarzmo z tuleją kształtową od jarzma z tuleją profilową?

• Tuleja kształtowa: Ma wewnętrzny profil dopasowany do określonego kształtu tłoka lub prowadnicy, co zapewnia lepsze prowadzenie boczne i minimalizuje luz.

• Tuleja profilowa: Zwykle przeznaczona dla większych średnic siłowników, gdzie istotne jest równomierne rozłożenie obciążeń. Często ma prostszy kształt wewnętrzny, ale masywniejszą konstrukcję.

Wybór zależy od poziomu precyzji wymaganego w danej aplikacji, a także od specyfiki ruchu tłoka (częstotliwość, obciążenia boczne, wibracje).

3. Czy mogę używać tych jarzm w środowisku korozyjnym?

Tak, ale pod warunkiem dobrania odpowiedniego materiału i powłoki ochronnej. CPP PREMA oferuje jarzma i wsporniki wykonane z aluminium anodowanego, stali kwasoodpornej lub stali węglowej z powłoką antykorozyjną. Jeśli aplikacja wymaga ciągłego kontaktu z wilgocią, solanką czy chemikaliami, rozważ wykonanie specjalne (np. AISI 316) lub dodatkowe zabezpieczenia.

4. Jak często należy kontrolować stan wsporników łożyskowych?

To zależy od intensywności pracy siłownika i warunków otoczenia. W aplikacjach o dużej częstotliwości cykli warto przeprowadzać przeglądy nawet co kilka tygodni. Przy pracy w spokojniejszym rytmie – co kilka miesięcy. Sprawdzaj, czy tuleja łożyskowa nie wykazuje nadmiernego luzu, a także czy nie ma oznak zużycia czy korozji.

5. Czy jarzma i wsporniki łożyskowe wymagają smarowania?

Większość jarzm jako takich nie wymaga smarowania, jednak w przypadku wsporników z tuleją ślizgową (np. z brązu) zaleca się okresowe stosowanie oleju lub smaru. Tuleje z polimerów samosmarujących mogą pracować bez dodatkowego środka smarnego, ale zawsze warto sprawdzić zalecenia producenta co do częstotliwości konserwacji.

6. Czy istnieje ryzyko kolizji jarzma z innymi elementami maszyny?

Takie ryzyko pojawia się, jeśli jarzmo nie zostanie właściwie wycentrowane lub jeśli w projekcie nie uwzględniono gabarytów jarzma (zwłaszcza przy dużych średnicach D160, D200 czy D320). Dlatego przed montażem przeanalizuj rysunki techniczne i sprawdź ewentualne przestrzenie kolizyjne. W razie potrzeby zastosuj odbojniki, ograniczniki ruchu albo wydłużone łączniki.

7. Jakie są najczęstsze przyczyny uszkodzeń jarzm?

• Niewspółosiowość z korpusem siłownika: Powoduje nierównomierne obciążenia i ścieranie tulei.

• Zbyt duże obciążenia boczne: Mogą przekraczać dopuszczalne parametry konstrukcji.

• Niewłaściwe smarowanie: Szczególnie istotne w przypadku tulei ślizgowych.

• Korozja: Występuje głównie w zaniedbanych środowiskach korozyjnych bez odpowiednich powłok ochronnych.

8. Czy można zrezygnować ze wspornika łożyskowego w niektórych aplikacjach?

Owszem, jeśli siłownik pracuje głównie w pozycji pionowej, a siły boczne są znikome, wspornik łożyskowy może okazać się zbędny. Wiele aplikacji o niewielkich obciążeniach i krótkim skoku radzi sobie dobrze z samym jarzmem. Jednak przy dużych prędkościach, częstych cyklach i dużych obciążeniach wspornik łożyskowy znacząco przedłuża żywotność całego układu.

9. Czy jarzma CPP PREMA można stosować z siłownikami innych producentów?

Tak, o ile siłowniki te są zgodne z normą ISO 6431/15552 w zakresie wymiarów montażowych i rozkładu gwintów. Jedną z głównych zalet standaryzacji jest możliwość zamienności poszczególnych elementów pneumatyki. Przed zakupem sprawdź tabelę wymiarową i skonsultuj się z dokumentacją siłownika.

10. Jak dobrać moment dokręcania śrub w jarzmie?

W dokumentacji CPP PREMA często znajdują się wskazania dotyczące zalecanych momentów dokręcania. Jeśli nie masz dostępu do tych informacji, możesz kierować się ogólnymi tabelami momentów dla danego rozmiaru i klasy wytrzymałości śrub (np. 8.8, 10.9). Zbyt niski moment dokręcania zwiększa ryzyko poluzowania, a zbyt wysoki może prowadzić do deformacji części lub uszkodzenia gwintów.

11. Czy istnieje możliwość wykonania jarzm na specjalne zamówienie?

Wielu producentów (w tym CPP PREMA) dopuszcza modyfikacje standardowych modeli – np. wydłużenie pewnych wymiarów, zastosowanie innego gatunku stali czy dodanie nietypowych otworów. Jeśli Twoja aplikacja wymaga niestandardowych rozwiązań, skontaktuj się z działem technicznym i przedstaw szczegółowe wymagania.

12. Jak rozpoznać zużycie tulei łożyskowej we wsporniku?

O zużyciu tulei mogą świadczyć:

• Luz boczny w prowadzeniu tłoka.

• Hałas lub stukanie podczas pracy siłownika.

• Wzrost siły tarcia, przez co siłownik może działać wolniej lub nierównomiernie.

Jeśli zauważysz któryś z tych objawów, wymień tuleję i sprawdź, czy jarzmo jest odpowiednio wyosiowane.

13. Co zrobić, gdy jarzmo ulegnie uszkodzeniu mechanicznemu (pęknięcie, wykruszenie)?

W takiej sytuacji należy natychmiast wyłączyć siłownik z eksploatacji i wymienić uszkodzone jarzmo na nowe. Pęknięte elementy mogą grozić poważną awarią, która narazi urządzenie i personel na niebezpieczeństwo. Przeanalizuj również przyczyny uszkodzenia: czy było to spowodowane przeciążeniem, niewłaściwym montażem czy wadą materiałową.

14. Czy montaż jarzma wymaga fachowej wiedzy?

Podstawowy montaż można przeprowadzić w warsztacie o standardowym zapleczu narzędziowym, jednak warto mieć przynajmniej podstawowe doświadczenie w obróbce mechanicznej i znajomość zasad BHP. W aplikacjach skomplikowanych lub narażonych na duże ryzyko błędu warto skorzystać z pomocy specjalistów z działu utrzymania ruchu lub serwisu producenta.

15. Jakie są największe korzyści płynące z zastosowania jarzm CPP PREMA?

• Zgodność z normami ISO: Uniwersalność i możliwość współpracy z wieloma siłownikami.

• Wysoka jakość wykonania: Trwałość, odporność na obciążenia, precyzja wymiarowa.

• Szeroki wybór rozmiarów i typów: Od D32 do D320, opcje z tuleją kształtową, profilową, wspornikami łożyskowymi.

• Łatwość montażu i konserwacji: Przejrzysta dokumentacja, uproszczone procedury serwisowe.

• Możliwość indywidualizacji: Wykonania specjalne dla wymagających aplikacji.

16. Czy jarzmo może pełnić funkcję ogranicznika skoku siłownika?

Zazwyczaj nie jest to zalecane. Jarzmo jest projektowane głównie jako element mocujący i prowadzący. Ograniczanie skoku tłoka powinno odbywać się za pomocą specjalnych odbojników, czujników krańcowych lub zaworów regulujących. Używanie jarzma jako ogranicznika może prowadzić do przeciążeń i uszkodzeń tulei.

17. Jak transportować i przechowywać jarzma przed montażem?

Transportuj je w opakowaniach zabezpieczających przed wilgocią i uderzeniami. Przechowuj w suchym miejscu, z dala od potencjalnych źródeł korozji (chemikaliów, solanek). Unikaj uszkodzeń gwintów i powierzchni współpracujących, np. poprzez stosowanie przekładek piankowych lub foliowych.

18. Czy można łączyć jarzma różnych producentów w jednej aplikacji?

Można, o ile wszystkie elementy spełniają normę ISO 6431/15552 i są odpowiednio dopasowane. Jednak mieszanie producentów bywa ryzykowne, gdyż drobne różnice konstrukcyjne mogą wpłynąć na współpracę i trwałość całego układu. Dlatego często rekomenduje się trzymanie się jednego dostawcy, aby uniknąć ewentualnych niespójności.
