Klucze, obcinaki

Akcesoria do przewodów pneumatycznych oferowane przez CPP PREMA stanowią nieodzowny element wyposażenia każdego stanowiska montażowego, serwisowego i produkcyjnego, w którym stosuje się systemy zasilania sprężonym powietrzem. Prezentowana podkategoria obejmuje dwa podstawowe narzędzia – obcinaczkę do przewodów pneumatycznych oraz klucz do demontażu przewodów i złączy wtykowych. Obydwa produkty zostały zaprojektowane z myślą o precyzyjnym, bezpiecznym i szybkim wykonywaniu prac montażowych oraz serwisowych w układach pneumatycznych niskiego i średniego ciśnienia.

Obcinaczka do przewodów pneumatycznych przeznaczona jest do cięcia przewodów wykonanych z tworzyw sztucznych, elastomerów, poliamidów oraz mieszanek gumowych, wykorzystywanych powszechnie w instalacjach pneumatycznych, automatyce przemysłowej oraz systemach rozprowadzania powietrza w obrabiarkach CNC i maszynach specjalnych. Dzięki specjalnemu kształtowi ostrza umożliwia uzyskanie idealnie prostego, czystego i gładkiego cięcia, bez zadziorów i deformacji przewodu. Gwarantuje to szczelność i trwałość połączenia w złączach wtykowych oraz w systemach szybkozłącznych.

Z kolei klucz do demontażu przewodów – złączy wtykowych to narzędzie stworzone do szybkiego i bezpiecznego odłączania przewodów pneumatycznych z gniazd złączek typu push-in. Narzędzie to zapobiega uszkodzeniom pierścieni zaciskowych, które mogą pojawić się przy użyciu siły lub niewłaściwego chwytu. Klucz wykonany z wytrzymałego tworzywa technicznego gwarantuje trwałość, odporność na odkształcenia oraz wygodę użytkowania, nawet w warunkach przemysłowych.

CPP PREMA, jako producent z wieloletnim doświadczeniem w dziedzinie pneumatyki, oferuje akcesoria, które zostały przetestowane w praktyce przez profesjonalistów. Ich ergonomiczna konstrukcja, odpowiednio dobrane materiały i funkcjonalność są wynikiem ścisłej współpracy z użytkownikami końcowymi w branżach takich jak przemysł maszynowy, spożywczy, logistyczny, górniczy czy motoryzacyjny.

Zarówno obcinaczka, jak i klucz do złączy pneumatycznych push-in należą do grupy podstawowych narzędzi serwisowych, wykorzystywanych podczas instalacji i konserwacji systemów sprężonego powietrza. Ich głównym zadaniem jest usprawnienie i zwiększenie dokładności prac związanych z montażem przewodów oraz utrzymaniem ciągłości pracy układów pneumatycznych.

Obcinaczka znajduje zastosowanie w:

• montażu rozgałęzień pneumatycznych w obrabiarkach CNC,

• produkcji rozdzielnic i szaf sterowniczych,

• instalacjach pneumatycznych w automatyce przemysłowej,

• liniach montażowych i pakujących,

• systemach rozprowadzania sprężonego powietrza w zakładach przemysłowych,

• warsztatach samochodowych – np. podczas montażu zawieszeń pneumatycznych,

• utrzymaniu ruchu – przy wymianie zużytych odcinków przewodów elastycznych.

Dzięki czystemu cięciu bez deformacji, obcinaczka zapewnia:

• zachowanie pełnej szczelności w połączeniach,

• brak konieczności dodatkowego szlifowania,

• idealne dopasowanie do złączek typu push-in, push-lock i systemów zakuwanych.

Klucz do demontażu przewodów push-in sprawdza się natomiast wszędzie tam, gdzie zachodzi potrzeba:

• szybkiej wymiany przewodu w gnieździe złączki,

• unikania mechanicznych uszkodzeń uszczelnień i tulei złączki,

• pracy w trudno dostępnych miejscach, gdzie trudno uchwycić pierścień ręką,

• pracy cyklicznej, np. w linii produkcyjnej przy przezbrajaniu stanowiska.

Typowe obszary zastosowań klucza:

• automatyzacja przemysłowa – podczas wymiany przewodów w układach zaworowych,

• linie pakujące – podczas przezbrajania układu do innego formatu produktu,

• serwis siłowników i zaworów pneumatycznych,

• produkcja urządzeń pneumatycznych,

• serwis maszyn w branży spożywczej i farmaceutycznej (gdzie wymagana jest bezpieczna wymiana instalacji bez zanieczyszczeń).

Zastosowanie obu narzędzi znacząco zwiększa:

• efektywność pracy zespołów montażowych,

• bezpieczeństwo pracowników (brak ostrych narzędzi improwizowanych),

• jakość i niezawodność wykonanych połączeń.

Ich stosowanie wpływa również pozytywnie na trwałość złączy pneumatycznych, ponieważ zmniejsza ryzyko uszkodzenia wewnętrznych uszczelnień, które mogłyby powodować mikrowyciek lub niestabilność ciśnienia w układzie.

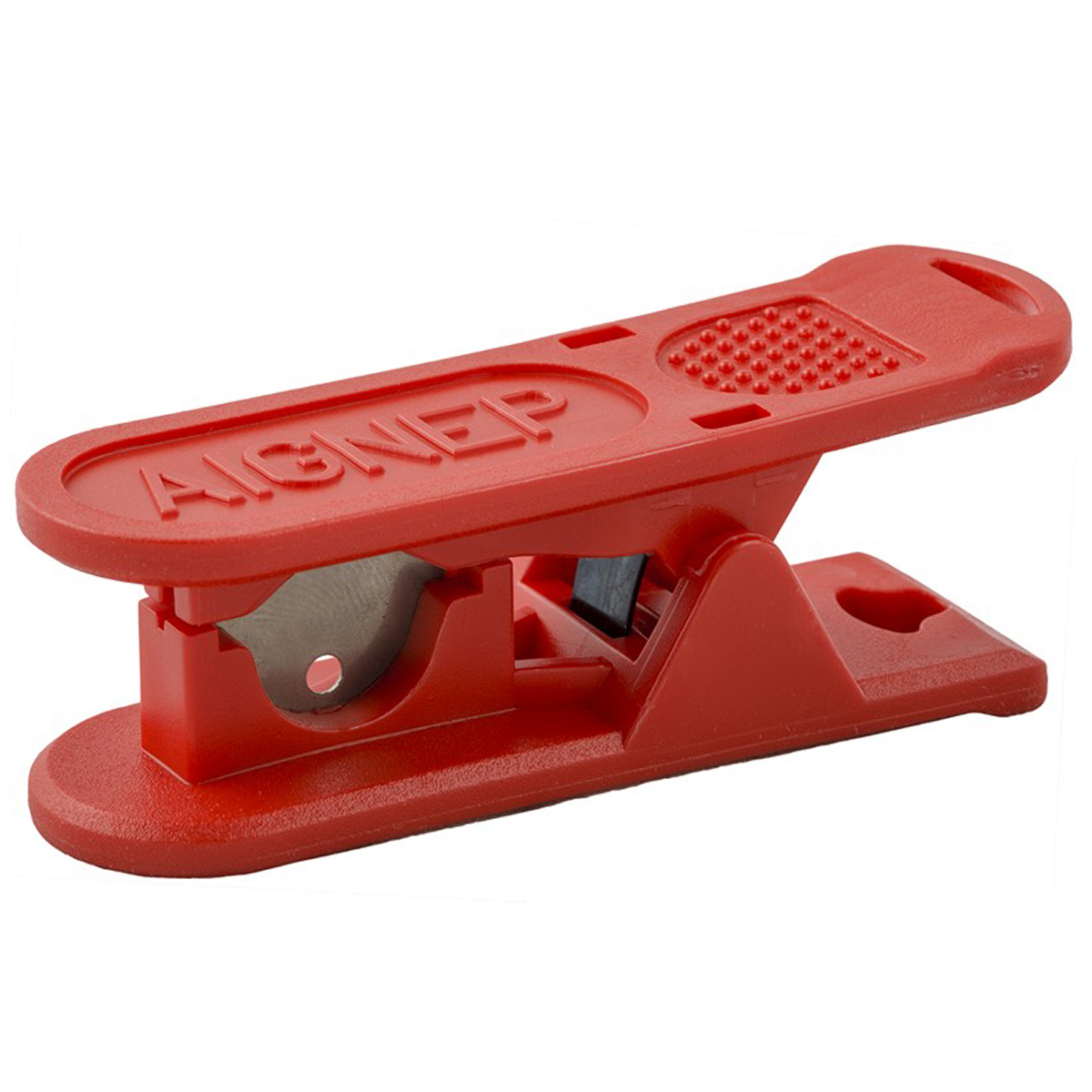

Obcinaczka do przewodów pneumatycznych:

• Przeznaczenie: przewody wykonane z PU, PA, PE, PTFE, gumy EPDM, przewody spiralne.

• Średnice przewodów: od Ø4 mm do Ø14 mm (opcjonalnie do Ø16 mm w wersji rozszerzonej).

• Rodzaj cięcia: cięcie prostopadłe, bez zadziorów, bez zgniatania.

• Mechanizm: ostrze nożycowe ze wzmocnionej stali narzędziowej.

• Materiał obudowy: tworzywo sztuczne wzmacniane włóknem szklanym.

• Ergonomia: uchwyt antypoślizgowy, blokada bezpieczeństwa.

• Wymiary: długość całkowita ok. 130 mm, waga ok. 90 g.

• Trwałość ostrza: do 50 000 cięć przy przewodach PU 8x1 mm.

• Zgodność z normami: ISO 4414, bezpieczeństwo użytkowania wg wytycznych UE.

Klucz do demontażu przewodów (push-in):

• Przeznaczenie: złączki pneumatyczne wtykowe typu push-in.

• Rozmiary obsługiwanych przewodów: Ø4, Ø6, Ø8, Ø10, Ø12 mm.

• Zasada działania: rozgniata pierścień zaciskowy bez uszkadzania tulei prowadzącej.

• Konstrukcja: jednoczęściowy korpus z tworzywa odpornego na uderzenia.

• Materiał: POM (polioksymetylen) lub PA6 – odporny na ścieranie, oleje, smary.

• Temperatura pracy: –10°C do +60°C.

• Kolorystyka: wersje w różnych kolorach dla łatwej identyfikacji rozmiaru.

• Masa: ok. 10 g.

Obydwa narzędzia przystosowano do intensywnej eksploatacji w środowiskach przemysłowych. Umożliwiają pracę w rękawicach roboczych, odporne są na działanie chłodziw, mgły olejowej i wilgoci. Posiadają również oznaczenia rozmiarów na korpusie narzędzia, co przyspiesza dobór odpowiedniego wariantu.

Akcesoria do przewodów pneumatycznych, takie jak obcinaczka oraz klucz do złączek wtykowych, zostały wykonane z wysokogatunkowych materiałów konstrukcyjnych, które gwarantują ich trwałość, odporność na czynniki zewnętrzne i bezawaryjne użytkowanie w warunkach przemysłowych. Materiały te dobrano specjalnie z myślą o eksploatacji w zakładach produkcyjnych, warsztatach i instalacjach automatyki, gdzie narzędzia poddawane są intensywnej i codziennej eksploatacji.

Obcinaczka do przewodów pneumatycznych

Ostrze tnące:

• Wykonane ze stali narzędziowej o podwyższonej twardości (stal węglowa hartowana indukcyjnie).

• Twardość na poziomie 58–62 HRC zapewnia odporność na ścieranie.

• Kąt ostrzenia zoptymalizowany pod kątem przewodów PU, PA, PE i gumowych.

• Powłoka zabezpieczająca (np. fosforanowanie lub czarna oksyda) chroni przed korozją.

Korpus narzędzia:

• Tworzywo sztuczne typu PA6 zbrojone włóknem szklanym (GF30).

• Wysoka odporność mechaniczna, sztywność i niska masa.

• Odporność na oleje, smary, wodę, a także większość chemikaliów stosowanych w przemyśle.

Rękojeść:

• Pokryta warstwą elastomeru termoplastycznego (TPE).

• Miękka, antypoślizgowa powierzchnia zapewnia komfort użytkowania.

• Ergonomiczny profil dostosowany do pracy w rękawicach roboczych.

Elementy łączeniowe:

• Nity stalowe nierdzewne AISI 304 – odporne na korozję, zapewniają trwałe połączenie mechaniczne ostrza z korpusem.

Klucz do złączy wtykowych

Materiał główny:

• POM (polioksymetylen) – tworzywo konstrukcyjne o wysokiej sztywności i wytrzymałości mechanicznej.

• Charakteryzuje się bardzo niskim współczynnikiem tarcia.

• Odporne na uderzenia, zarysowania i odkształcenia.

• Stabilne wymiarowo w zakresie temperatur –10°C do +80°C.

• Nie absorbuje wilgoci – idealne do pracy w środowiskach o zmiennej wilgotności.

Alternatywa materiałowa:

• W niektórych wersjach stosowany PA6 z dodatkiem włókien szklanych (PA6 GF30).

• Zwiększona odporność na odkształcenia termiczne i chemiczne.

• Zachowana niska masa i łatwość formowania elementów precyzyjnych.

Powierzchnia zewnętrzna:

• Matowa, antypoślizgowa struktura poprawia chwytność.

• Oznaczenia laserowe lub tłoczone – widoczne rozmiary otworów.

Kolorystyka:

• Dla łatwiejszego rozpoznania rozmiarów – różne kolory przypisane średnicom przewodów (np. czerwony – Ø6 mm, niebieski – Ø8 mm, czarny – Ø10 mm itd.).

Obcinaczka do przewodów pneumatycznych

1. Przygotowanie stanowiska pracy:

   • Zapewnij stabilne podłoże.

   • Upewnij się, że przewód nie jest pod ciśnieniem.

   • Oczyść przewód z zabrudzeń (oleje, kurz, smary).

2. Wybór długości:

   • Odmierz odpowiednią długość przewodu.

   • Użyj znaczników lub podziałki wbudowanej w stanowisko montażowe.

3. Cięcie przewodu:

   • Umieść przewód w szczelinie obcinaczki.

   • Wyrównaj jego pozycję względem ostrza.

   • Naciśnij zdecydowanie na rękojeści – wykonaj jedno płynne cięcie.

   • Sprawdź krawędź – powinna być równa, bez deformacji.

4. Po zakończeniu pracy:

   • Zablokuj ostrze w pozycji zamkniętej (jeśli narzędzie posiada blokadę).

   • Oczyść ostrze z ewentualnych resztek tworzywa.

   • Przechowuj w suchym miejscu, z dala od źródeł ciepła i chemikaliów.

Klucz do złączy push-in

1. Odcięcie zasilania powietrzem:

   • Przed demontażem przewodów należy zamknąć dopływ sprężonego powietrza.

   • Sprawdź, czy układ jest bezciśnieniowy.

2. Wprowadzenie narzędzia:

   • Wybierz odpowiednią średnicę otworu w kluczu.

   • Nasuń narzędzie na przewód pneumatyczny tuż przy złączce.

3. Zwolnienie pierścienia zaciskowego:

   • Wciśnij końcówkę klucza w kierunku złączki.

   • Pierścień zostanie odciągnięty, co umożliwi bezproblemowe wysunięcie przewodu.

4. Wyciągnięcie przewodu:

   • Przytrzymując klucz wciśnięty, wyciągnij przewód ruchem prostym.

   • Nie używaj nadmiernej siły ani narzędzi metalowych.

5. Po zakończeniu pracy:

   • Oczyść klucz z ewentualnych pozostałości zanieczyszczeń.

   • Przechowuj z dala od promieni UV i temperatur powyżej 60°C.

1. Czy mogę ciąć przewody gumowe tą obcinaczką?

Tak. Obcinaczka CPP PREMA jest przystosowana do cięcia przewodów z gumy EPDM, PVC, a także mieszanek zbrojonych. Dla przewodów z dużym przekrojem lub o wysokim stopniu twardości zaleca się cięcie w dwóch fazach, z wykorzystaniem pełnej siły dłoni.

2. Czy klucz pasuje do wszystkich złączek typu push-in?

Tak. Klucz został zaprojektowany zgodnie z normami złączek wtykowych wykorzystywanych w pneumatyce przemysłowej. Obsługuje najczęściej stosowane średnice przewodów: Ø4, Ø6, Ø8, Ø10 i Ø12 mm.

3. Jak często należy wymieniać obcinaczkę?

Jeśli narzędzie jest użytkowane zgodnie z przeznaczeniem (tworzywa termoplastyczne, ciśnienia do 10 bar), ostrze może wytrzymać nawet 50 000 cięć. Zaleca się wymianę, gdy ostrze przestaje wykonywać gładkie cięcie lub pojawiają się deformacje końcówek.

4. Czy można kupić ostrze zapasowe?

W standardowej wersji ostrze jest niewymienne. Dostępne są jednak modele obcinaczek z systemem wymiennych ostrzy – w przypadku intensywnej eksploatacji warto wybrać wersję z możliwością regeneracji.

5. Czy narzędzia można stosować w strefach czystych (cleanroom)?

Tak, pod warunkiem wcześniejszej dezynfekcji i kontroli materiałowej. Tworzywa nie wydzielają lotnych związków i nie absorbują pyłów. Przed wprowadzeniem do strefy cleanroom należy narzędzia przemyć izopropanolem i pozostawić do odparowania.

6. Czy klucz jest konieczny, jeśli przewód można wyciągnąć ręką?

Tak. Choć w niektórych przypadkach można wyciągnąć przewód bez użycia klucza, ryzykujesz uszkodzenie pierścienia zaciskowego złączki. Klucz odciąża siły działające na uszczelnienia, dzięki czemu złączka zachowuje pełną szczelność po ponownym użyciu.

7. Co zrobić, jeśli przewód się zaklinuje?

Nie ciągnij z siłą. Użyj klucza i ponownie spróbuj wyciągnąć przewód. Jeśli przewód uległ deformacji, warto go odciąć możliwie blisko złączki, a następnie wyjąć resztę przewodu od strony przeciwnej, jeśli to możliwe.

8. Czy obcinaczka może służyć do przewodów metalowych?

Nie. Narzędzie nie jest przystosowane do cięcia przewodów miedzianych, stalowych czy aluminiowych. Użycie go do cięcia metalu może uszkodzić ostrze i doprowadzić do niebezpiecznych sytuacji.

9. Czy klucz ma certyfikat dopuszczenia do przemysłu spożywczego?

Klucz nie jest certyfikowany do bezpośredniego kontaktu z żywnością. Może być stosowany w obrębie maszyn spożywczych, pod warunkiem braku kontaktu z produktami i odpowiedniego mycia.

10. Gdzie kupić zapasowe narzędzia?

Zarówno obcinaczki, jak i klucze do złączy pneumatycznych dostępne są w oficjalnym sklepie dystrybutorów CPP PREMA oraz u partnerów handlowych w całej Polsce. Szczegóły oferty znajdują się na stronie internetowej firmy.
