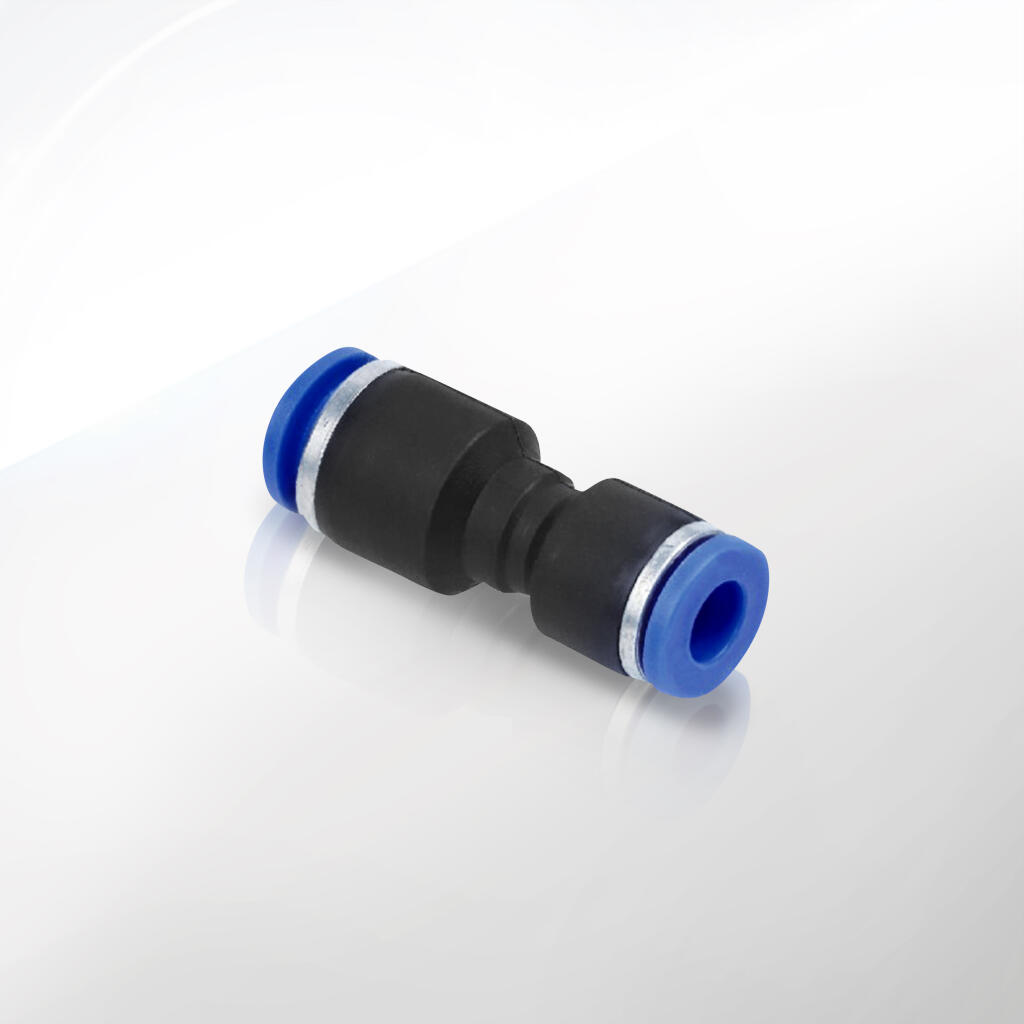

Łączniki proste wtykowe redukcyjne seria 84.0050.19

Złączki wtykowe redukcyjne proste przelotowe marki CPP PREMA to innowacyjne i praktyczne rozwiązania, które pozwalają na łatwe oraz szybkie łączenie różnego rodzaju przewodów pneumatycznych w sposób bezpieczny i trwały. W obszarze pneumatyki przemysłowej czy warsztatowej liczy się precyzja, bezawaryjność oraz maksymalna wydajność, dlatego tak istotne jest sięganie po komponenty najwyższej jakości. Zastosowanie odpowiednich łączników umożliwia utrzymanie stałej szczelności w układzie, co przekłada się na stabilną pracę maszyn oraz minimalizuje straty energii. W kategorii „Łączniki rur i przewodów \ Złączki pneumatyczne wtykowe \ Złączki wtykowe z tworzywa \ Łączniki proste wtykowe redukcyjne” znajdziemy szereg modeli dedykowanych do przewodów o różnych średnicach, dzięki czemu każdy użytkownik może dobrać wariant odpowiedni do indywidualnych potrzeb instalacji.

Sama marka CPP PREMA to synonim profesjonalizmu w sektorze pneumatyki przemysłowej, co potwierdzają liczne wdrożenia na liniach produkcyjnych oraz w zaawansowanych systemach zasilanych sprężonym powietrzem. Dzięki wieloletniemu doświadczeniu i dbałości o standardy jakości, produkty tej marki wyróżniają się wysoką wytrzymałością, odpornością na ścieranie oraz niekorzystne warunki środowiskowe, a zarazem zachowują lekkość i odpowiednią elastyczność montażu. Wtykowe złączki redukcyjne proste przelotowe, wykonane z tworzywa sztucznego, zapewniają szybki i prosty montaż. Wystarczy wsunąć obcięty prostopadle koniec przewodu w przyłączkę, aby uzyskać stabilne i szczelne połączenie – bez konieczności dodatkowego uszczelniania taśmą czy klejem. Tego typu rozwiązanie to duże udogodnienie w systemach, gdzie ważna jest czasowa oszczędność i łatwość przeprowadzania przeglądów serwisowych.

Z uwagi na uniwersalną konstrukcję i spójną linię stylistyczną, poszczególne warianty tych złączek występują w wielu rozmiarach: od najmniejszych stosowanych np. w precyzyjnych układach sterowania, aż po większe, służące w głównych niciach instalacji sprężonego powietrza. W ofercie znajdują się m.in. takie modele jak:

• Złączka wtykowa redukcyjna prosta przelotowa do przewodu fi 6–4 mm,

• Złączka wtykowa redukcyjna prosta przelotowa do przewodu fi 8–6 mm,

• Złączka wtykowa redukcyjna prosta przelotowa do przewodu fi 10–8 mm,

• Złączka wtykowa redukcyjna prosta przelotowa do przewodu fi 12–10 mm,

• Złączka wtykowa redukcyjna prosta przelotowa do przewodu fi 16–12 mm,

• Złączka wtykowa redukcyjna prosta przelotowa do przewodu fi 8–4 mm,

• Złączka wtykowa redukcyjna prosta przelotowa do przewodu fi 10–6 mm,

• Złączka wtykowa redukcyjna prosta przelotowa do przewodu fi 16–14 mm,

• Złączka wtykowa redukcyjna prosta przelotowa do przewodu fi 12–8 mm,

• Złączka wtykowa redukcyjna prosta przelotowa do przewodu fi 14–12 mm.

Wspomniane modele różnią się średnicą nominalną, ale łączy je ta sama filozofia wykonania: korpus z wytrzymałego tworzywa sztucznego, solidny pierścień sprężysty oraz specjalny kołnierz uszczelniający, który gwarantuje pewne trzymanie przewodu i bezpieczny przepływ sprężonego powietrza. Tego typu konstrukcja niweluje potrzebę stosowania dodatkowych narzędzi podczas instalacji, co nie tylko skraca czas montażu, ale także ogranicza ryzyko błędów lub nieszczelności. Ponadto redukcja w rozmiarach (np. z fi 10 mm na fi 6 mm) pozwala na stosowanie jednej złączki w miejscach, w których zmienia się grubość przewodu, co jest częstym zjawiskiem w rozbudowanych instalacjach pneumatycznych.

W praktyce, wiele zakładów przemysłowych lub warsztatów wykorzystuje te złączki do modernizacji istniejących linii, ponieważ dzięki modularnej budowie i możliwościom szybkiego łączenia można rozbudować lub przystosować systemy sprężonego powietrza do nowych maszyn i urządzeń. Istotną zaletą jest też duża odporność na drgania i wibracje, występujące np. przy intensywnej pracy siłowników lub kompresorów. Złączki nie poluzowują się w trakcie eksploatacji, a dzięki właściwościom uszczelniającym nie tracą szczelności wraz z upływem czasu.

W dobie rosnących wymagań związanych z wydajnością produkcji, szczególne znaczenie ma szybkość serwisu i ograniczanie przestojów. Złączki wtykowe redukcyjne proste przelotowe CPP PREMA sprawdzają się tu znakomicie, ponieważ w razie potrzeby wymiany przewodu wystarczy wcisnąć pierścień blokujący i wyciągnąć wężyk. Działanie jest intuicyjne i nie wymaga specjalistycznych szkoleń pracowników. Przejrzystość konstrukcji wspiera także diagnostykę – jeśli gdzieś pojawiłaby się nieszczelność, można łatwo zidentyfikować, czy jest ona spowodowana uszkodzeniem przewodu, czy ewentualną wadą złączki.

Warto także wspomnieć o elastyczności zastosowania. Choć głównym medium jest sprężone powietrze, to w niektórych przypadkach można wykorzystać te złączki również do przesyłania innych nieagresywnych gazów. Wytrzymałe tworzywo sztuczne i projekt nakierowany na uniwersalność sprawiają, że produkty CPP PREMA z powodzeniem służą w systemach automatyki, w warsztatach samochodowych, w przemyśle spożywczym (tam, gdzie jest to dopuszczalne) czy nawet w domowych instalacjach wymagających niewielkiej ilości sprężonego powietrza.

 Zastosowanie złączek wtykowych redukcyjnych prostych przelotowych CPP PREMA jest niezwykle szerokie, co wynika z samej natury pneumatyki i powszechności instalacji sprężonego powietrza w wielu branżach. Sprężone powietrze to jedno z głównych mediów wykorzystywanych w liniach produkcyjnych i urządzeniach automatyki, dlatego rola złączek – elementów łączących i uszczelniających przewody – jest bardzo istotna. Ich odpowiednie dobranie i zamontowanie determinuje efektywność pracy całej sieci zasilania pneumatycznego oraz wpływa na czas eksploatacji sprzętu.

W pierwszej kolejności warto podkreślić ich przydatność w przemysłowych układach automatyki. W halach produkcyjnych, gdzie działają liczne siłowniki, zawory, węże zasilające i inne podzespoły, kluczowe jest możliwie najbardziej kompaktowe i szybkie łączenie przewodów. Złączki wtykowe z tworzywa to odpowiedź na potrzebę zaoszczędzenia miejsca i uproszczenia konstrukcji. W sytuacjach, gdy wymagana jest redukcja średnicy przewodu z np. 12 mm do 8 mm, nie trzeba kupować dodatkowych przejściówek gwintowanych ani stosować tradycyjnych metod połączeń zaciskowych. Zamiast tego wystarczy jedna redukcyjna złączka wtykowa, która błyskawicznie zapewni przejście między różnymi przekrojami węży.

Zastosowanie obejmuje również branżę motoryzacyjną. Warsztaty samochodowe często muszą dostarczyć sprężone powietrze do narzędzi pneumatycznych, takich jak klucze udarowe, pistolety lakiernicze czy urządzenia do pompowania kół. Złączki redukcyjne pozwalają na płynne przejścia między różnymi standardami i wymiarami przewodów, na przykład wtedy, gdy korzysta się z odmiennych systemów w różnych obszarach warsztatu lub gdy konieczne jest podłączenie urządzenia niepasującego rozmiarem do głównej magistrali sprężonego powietrza. Dzięki prostej obsłudze, mechanicy mogą szybko zamieniać jedne przewody na drugie, bez długotrwałych operacji i użycia narzędzi. Ma to znaczenie zwłaszcza w sytuacjach, w których każda minuta przestoju wpływa na terminowość usług.

W branży spożywczej czy farmaceutycznej, tam gdzie to dozwolone i zachowane są wymogi higieniczne, sprężone powietrze bywa wykorzystywane do transportu niektórych surowców lub do sterowania maszynami pakującymi. Złączki wtykowe redukcyjne proste oferują tu znaczące skrócenie procesów montażu i serwisu. Jeśli system wymaga regularnego czyszczenia lub dezynfekcji, można bez trudu rozłączyć przewody, wykonać konserwację, a następnie ponownie je podłączyć. Ponadto trwałe tworzywo, z jakiego wykonane są elementy CPP PREMA, zachowuje swoje właściwości także w podwyższonych temperaturach (do +70°C), co stanowi kolejny atut w zastosowaniach przemysłowych.

Kolejnym polem, gdzie wtykowe złączki redukcyjne są szczególnie cenione, jest szeroko pojęta automatyka domowa i systemy wentylacyjne. Choć najczęściej spotyka się tam standardowe złączki do małych średnic przewodów, zdarza się, że przy rozbudowie instalacji o kolejne układy (np. system do oczyszczania powietrza, sterowanie zaworami w instalacji grzewczej) pojawia się zapotrzebowanie na bardziej nietypowe połączenia. W takich przypadkach redukcje z fi 10 mm na fi 6 mm czy z fi 8 mm na fi 4 mm mogą rozwiązać problem bez konieczności wymiany całej infrastruktury. Podobnie w systemach chłodniczych, tam gdzie medium czynnika chłodzącego jest kompatybilne z materiałem złączek, można je zastosować w ramach drobnych modernizacji bądź napraw.

Złączki wtykowe redukcyjne proste z tworzywa sztucznego marki CPP PREMA można także spotkać w urządzeniach i liniach pakujących, gdzie siłowniki i systemy pneumatyczne napędzają taśmy transportujące, chwytaki czy układy napełniające. Ich obecność bywa niezauważalna dla laika, lecz to właśnie na nich spoczywa duża część odpowiedzialności za szczelność i bezproblemową pracę całej aparatury. Jeśli złączka nie będzie jakościowo dobra, ewentualny wyciek powietrza może doprowadzić do spadku ciśnienia, co z kolei przekłada się na niewłaściwą pracę maszyn, a w skrajnych przypadkach do przestojów.

W szeroko rozumianej branży budowlanej i remontowej, systemy pneumatyczne także mają swoje zastosowania. Kompresory wykorzystywane są do zasilania narzędzi wiertniczych, zszywaczy, pistoletów natryskowych czy wyrzynarek. Każde z tych urządzeń wymaga stabilnego przepływu powietrza oraz skutecznego uszczelnienia. W zastosowaniach budowlanych złączki muszą być odporne na pył i wszelkie zanieczyszczenia, które często krążą w powietrzu na placach budowy. Produkty CPP PREMA, dzięki odpowiedniemu projektowi, radzą sobie z tym wyzwaniem – pozostają szczelne i łatwo się je czyści.

Kolejnym przykładem są zastosowania półprofesjonalne i hobbystyczne. Coraz więcej osób zajmuje się majsterkowaniem we własnych garażach. Kupują kompresory do prac lakierniczych, czyszczenia czy drobnych napraw. W tych przypadkach, gdzie różne urządzenia mogą wymagać innej średnicy węża, złączki wtykowe redukcyjne proste znakomicie się sprawdzą. Zapewniają one płynne przejście między różnymi typami przewodów, a ich montaż i demontaż nie wymagają specjalistycznej wiedzy.

Podsumowując, uniwersalność i wszechstronne możliwości zastosowania złączek wtykowych redukcyjnych prostych CPP PREMA sprawiają, że praktycznie każda gałąź przemysłu, w której występuje sprężone powietrze, może czerpać korzyści z ich użycia. Krótkie zdania i aktywny tryb wypowiedzi idealnie oddają charakter tych elementów – są proste w użyciu, wszechstronne, trwałe i gwarantują stabilną pracę instalacji. Dzięki szerokiemu zakresowi rozmiarów, od fi 4 mm po fi 16 mm, projektanci, instalatorzy i serwisanci zyskują ogromną elastyczność. Redukcja z większych średnic na mniejsze (i odwrotnie) jest nieodzowna w wielu nowoczesnych systemach, które wymagają optymalnego dopasowania średnicy węży do zapotrzebowania na przepływ powietrza.

Dodatkowym atutem jest fakt, że wspomniane złączki dobrze współpracują z innymi elementami marki CPP PREMA, takimi jak kolanka, trójniki czy złączki kątowe. Pozwala to zachować spójność całej instalacji, a także pewność, że wszystkie komponenty powstały w zgodzie z tymi samymi standardami jakości. W efekcie układ pneumatyczny jest wolny od niespodzianek związanych z niedopasowaniem poszczególnych elementów.

Przy projektowaniu oraz doborze złączek wtykowych redukcyjnych prostych przelotowych należy zwrócić szczególną uwagę na parametry techniczne, które decydują o ich zgodności z wymogami konkretnej instalacji pneumatycznej. Dla produktów marki CPP PREMA przyjęto zestaw norm i standardów, które zapewniają powtarzalną jakość oraz bezpieczeństwo użytkowania. Poniżej przedstawione są najważniejsze dane techniczne, jakie mają znaczenie w codziennej eksploatacji.

Po pierwsze, zakres ciśnień roboczych. Typowe złączki pneumatyczne z tworzywa sztucznego oferowane przez CPP PREMA mogą pracować do wartości około 15 bar. Taka wartość jest wystarczająca dla większości zastosowań warsztatowych i przemysłowych, gdzie standardowe ciśnienie w sieci sprężonego powietrza wynosi zwykle od 6 do 10 bar. Zapas wytrzymałości jest kluczowy, ponieważ chwilowe skoki ciśnienia mogą się zdarzać np. przy uruchamianiu kompresora lub awariach. Równocześnie złączki zachowują szczelność i stabilność w niższych ciśnieniach, co ma znaczenie w sytuacjach, gdy stosuje się je w układach próżniowych (oczywiście w zakresie dopuszczalnym przez producenta).

Po drugie, zakres temperatur pracy. Typowy przedział waha się od około -18°C do +70°C. Oznacza to, że złączki mogą być stosowane zarówno w warunkach chłodniczych (powyżej -18°C), jak i w podwyższonych temperaturach otoczenia czy mediów. W praktyce pozwala to na wykorzystanie złączek w szerokim spektrum zastosowań: od niskich temperatur w halach nieogrzewanych zimą, po nagrzewające się wnętrza maszyn latem. Jednakże w przypadku ciągłego narażenia na skrajnie wysokie temperatury należy upewnić się, że wybrany model i tworzywo będą odporne na ewentualne odkształcenia czy pogorszenie właściwości uszczelniających.

Kolejnym istotnym aspektem jest medium, z którym będą pracować złączki. Choć najczęściej w grę wchodzi sprężone powietrze, dopuszczalne jest użycie innych neutralnych gazów. Należy jednak zwracać uwagę na ewentualną agresywność chemiczną płynącego medium oraz na wymagania higieniczne (szczególnie w branży spożywczej lub farmaceutycznej). W takich przypadkach warto się upewnić, że zastosowane tworzywo i uszczelnienia są zgodne z wymaganiami (np. certyfikaty FDA, jeśli to konieczne).

Średnice przewodów to kolejna kluczowa kwestia. Omawiane złączki występują w wersjach do szerokiego wachlarza rozmiarów (fi 4, fi 6, fi 8, fi 10, fi 12, fi 14, fi 16 itd.). Istnienie wariantów redukcyjnych, takich jak fi 10–8 mm czy fi 8–4 mm, pozwala na łączenie różnych odcinków instalacji bez konieczności stosowania dodatkowych adapterów. Dzięki temu użytkownik oszczędza miejsce, czas i koszty. Dopasowanie właściwej złączki do przekroju przewodu ma ogromne znaczenie dla przepływu powietrza. Zbyt duża różnica średnic w sposób niekontrolowany może ograniczyć przepływ i wpłynąć na pracę siłowników czy narzędzi, dlatego redukcje powinny być dobierane rozważnie w oparciu o założone parametry przepływu.

Materiał korpusu w przypadku złączek wtykowych redukcyjnych przelotowych CPP PREMA to zazwyczaj wysokiej jakości tworzywo sztuczne (np. nylon lub poliuretan) wzmocnione specjalnymi dodatkami stabilizującymi, natomiast pierścienie sprężyste oraz elementy uszczelniające są wykonane z metalu i gum. Zastosowane materiały są odporne na uszkodzenia mechaniczne wynikające z wibracji i drgań, a także na typowe substancje smarne spotykane w układach pneumatycznych (np. oleje czy mgła olejowa w sprężonym powietrzu). Dzięki odpowiednio zaprojektowanemu kołnierzowi uszczelniającemu, złączka utrzymuje przewód w sposób pewny, redukując ryzyko wysunięcia się nawet przy dużych wahaniach ciśnienia.

Dodatkowym parametrem jest masa złączek, która w przypadku tworzywa sztucznego jest relatywnie niska w porównaniu do złączek metalowych. W instalacjach, w których liczy się każdy dodatkowy gram (np. w układach robotyki czy w maszynach o ruchomych częściach), lekkie złączki mogą stanowić atut. Ułatwia to manipulację, ogranicza przeciążenia i pozwala na bardziej swobodne projektowanie linii przesyłowej.

Nie można zapomnieć o stopniu ochrony w kontekście pyłu czy wilgoci. Złączki wtykowe redukcyjne, dzięki swojej konstrukcji, dobrze radzą sobie w trudnych warunkach, szczególnie jeżeli przewody i systemy są poprawnie zabezpieczone osłonami. Standardowo przyjąć można, że dobrze zamontowana złączka jest szczelna i nie dopuszcza do infiltracji zanieczyszczeń stałych do wewnątrz układu. Niemniej jednak, w bardzo wymagających środowiskach (np. w kopalniach lub w hutach) warto zadbać o dodatkowe zabezpieczenia lub kontrolę.

Z punktu widzenia praktycznego instalatora lub projektanta kluczowe znaczenie ma prostota montażu i minimalne wymagania serwisowe. W tym miejscu warto zauważyć, że złączki wtykowe redukcyjne proste są przystosowane do szybkiego wsunięcia przewodu bez użycia narzędzi zaciskowych. Po prostu przyciskamy pierścień, wtykamy przewód do oporu i puszczamy. Wówczas pierścień sprężysty blokuje wężyk wewnątrz złączki. Aby rozłączyć przewody, wystarczy ponownie wcisnąć pierścień i wysunąć wąż. Ta prostota bywa zbawienna w trudnych warunkach pracy, gdzie czas odgrywa kluczową rolę, a dostęp do narzędzi może być ograniczony.

Z perspektywy SEO i AEO, w danych technicznych warto zwrócić uwagę na najczęściej poszukiwane przez użytkowników frazy: „maksymalne ciśnienie pracy złączek pneumatycznych”, „zakres temperatur dla złączek wtykowych”, „materiały konstrukcyjne złączek do powietrza”, „redukcja w złączkach pneumatycznych”, „złączki fi 10–6 mm parametry” czy „złączki CPP PREMA dane techniczne”. Zamieszczanie szczegółowych informacji sprzyja wysokiej pozycji w wyszukiwarce, ponieważ użytkownicy często wpisują w Google konkretne zapytania związane z parametrami.

Dla złączek redukcyjnych prostych przelotowych wymiarami kluczowymi pozostają także długość całkowita i średnica zewnętrzna korpusu, jeśli chodzi o ewentualny montaż w ciasnych przestrzeniach. W dokumentacjach technicznych producent zawsze podaje te wartości, co pomaga projektantom ustalić kompatybilność złączki z innymi elementami instalacji. Wprawdzie rozmiary wtykowych łączników są z reguły dość niewielkie, ale przy większych średnicach przewodów (np. fi 16 mm) trzeba już odpowiednio rozplanować miejsce w maszynie bądź w kanale montażowym.

Ważnym zagadnieniem jest też optymalny przepływ powietrza przez złączkę. Ponieważ mówimy o złączkach redukcyjnych, przepływ musi uwzględniać mniejszy przekrój na odcinku, gdzie następuje redukcja. Jeśli instalacja wymaga dużego przepływu, a my zastosujemy mocne zwężenie, to może pojawić się spadek ciśnienia lub ograniczenie wydajności systemu. Producenci, tacy jak CPP PREMA, dokładają starań, aby konstrukcja wnętrza złączki zminimalizowała straty przepływu – unika się ostrych krawędzi czy przesadnie wąskich gardzieli. Jednak projektant powinien pamiętać, że redukcje powinny być dobrane do planowanej przepustowości całego układu.

Złączki wtykowe redukcyjne proste przelotowe do przewodów pneumatycznych fi 6–4 mm, 8–6 mm, 10–8 mm, 12–10 mm czy innych kombinacji wymiarowych zawdzięczają swoją popularność nie tylko przemyślanej geometrii i łatwości użytkowania, ale także zastosowaniu odpowiednich materiałów. Marka CPP PREMA przywiązuje dużą wagę do wyboru tworzyw sztucznych oraz metali, tak aby każde połączenie odznaczało się niezawodnością oraz jak najdłuższą żywotnością.

Podstawą korpusu złączek jest najczęściej tworzywo sztuczne, takie jak poliacetal (POM), poliuretan (PU), poliamid (PA) czy nylon, wzmacniane dodatkami. Wybór konkretnego polimeru zależy od docelowego przeznaczenia elementu i wymaganej wytrzymałości. Przykładowo, poliacetal charakteryzuje się bardzo niskim współczynnikiem tarcia i dużą odpornością na ścieranie, co jest ważne w elementach, gdzie przewód może się delikatnie poruszać w trakcie pracy (wibracje, drgania). Z kolei nylon (poliamid) jest niezwykle wytrzymały mechanicznie oraz odporny na pękanie. Poliuretan natomiast może zapewnić nieco większą elastyczność i odporność na uderzenia.

Pierścień sprężysty, odpowiedzialny za mocowanie przewodu, wykonuje się z reguły ze stali nierdzewnej lub sprężynowej. Stal nierdzewna (np. gatunek AISI 304 lub 316) gwarantuje odporność na korozję i trwałość mechanizmu zaciskającego. To właśnie pierścień sprężysty blokuje się na obwodzie węża, utrzymując go wewnątrz korpusu. W konsekwencji przewód nie może wysunąć się samoczynnie przy wzroście ciśnienia w instalacji.

Kluczową rolę odgrywają również uszczelnienia. W złączkach wtykowych stosuje się gumowe uszczelki wargowe z materiałów takich jak NBR (nitryl) czy EPDM. NBR dobrze znosi kontakt z olejami, co ma znaczenie w większości typowych zastosowań pneumatycznych, gdzie może występować mgła olejowa. EPDM z kolei sprawdza się przy nieco wyższych temperaturach oraz w środowisku niektórych środków chemicznych. W praktyce wybór uszczelki zależy od zakresu temperatur oraz medium. Rolą uszczelki jest stworzenie bariery, która zapobiega przedostawaniu się powietrza między korpusem złączki a zewnętrzną powierzchnią przewodu. Dzięki właściwemu doborowi elastyczności uszczelki możliwe jest pewne zamknięcie strumienia powietrza przy jednoczesnym zachowaniu łatwości montażu.

W niektórych przypadkach, szczególnie w wersjach bardziej narażonych na obciążenia mechaniczne (np. w instalacjach z dużymi wężami fi 16 mm), producent może zastosować elementy z mosiądzu bądź stali w newralgicznych punktach, żeby dodatkowo wzmocnić konstrukcję. Często spotyka się mosiężne wkładki czy tuleje zwiększające odporność na uszkodzenia w razie przypadkowego uderzenia. Mosiądz bywa także galwanicznie niklowany, co podwyższa odporność korozyjną oraz nadaje elegancki wygląd.

Zalety wykorzystanych materiałów w kontekście codziennej eksploatacji:

1. Odporność na korozję: Tworzywo sztuczne i stal nierdzewna nie rdzewieją w standardowych warunkach przemysłowych, co znacząco wydłuża żywotność złączek.

2. Lekkość: Elementy z tworzywa sztucznego są lżejsze niż pełne metalowe złącza, co zmniejsza obciążenie przewodów i ułatwia pracę robotów czy operatorów maszyn.

3. Wysoka wytrzymałość mechaniczna: Dzięki odpowiedniej kombinacji materiałów, złączki zachowują stabilność nawet przy dynamicznych wahaniach ciśnienia.

4. Odporność na uderzenia: W razie przypadkowego nadepnięcia czy uderzenia, złączka raczej nie pęknie, jeśli została wykonana z właściwego rodzaju tworzywa.

5. Kompatybilność z olejami: NBR i inne rodzaje gum odpornych na oleje pozwalają na bezpieczne stosowanie złączek w układach, gdzie sprężone powietrze jest naoliwione.

Prawidłowy montaż złączek wtykowych redukcyjnych prostych przelotowych CPP PREMA ma kluczowe znaczenie dla zapewnienia szczelności i trwałości instalacji pneumatycznej. Choć sama konstrukcja sprawia, że proces ten jest wyjątkowo prosty, warto poznać kilka podstawowych zasad, aby uniknąć błędów i cieszyć się bezproblemową eksploatacją.

1. Przygotowanie przewodów

   • Upewnij się, że wybrany przewód ma średnicę zewnętrzną zgodną z opisem na złączce (np. fi 10 mm, jeśli złączka jest przeznaczona do fi 10 mm).

   • Odetnij przewód prostopadle i równo, najlepiej za pomocą specjalnych nożyczek do węży pneumatycznych. Unikaj krzywego cięcia lub poszarpanych brzegów, ponieważ może to utrudnić uszczelnienie.

   • Oczyść koniec przewodu z ewentualnych zadziorów lub pyłu, używając sprężonego powietrza lub ściereczki.

2. Sprawdzenie złączki

   • Dokonaj wizualnej inspekcji złączki, by upewnić się, że nie ma uszkodzeń korpusu ani pierścienia sprężystego.

   • Delikatnie naciśnij pierścień blokujący, by sprawdzić, czy pracuje płynnie.

   • Sprawdź, czy wewnątrz złączki nie ma zabrudzeń lub ciał obcych.

3. Wprowadzenie przewodu

   • Wciśnij koniec przewodu w gniazdo złączki, aż poczujesz wyraźny opór. W przypadku złączek redukcyjnych, upewnij się, że wkładasz przewód do właściwej strony (np. fi 10 mm do strony większej, a fi 6 mm do strony mniejszej).

   • Przestań pchać przewód w momencie, gdy napotkasz opór. Zwykle słychać wtedy charakterystyczne kliknięcie blokowania pierścienia sprężystego.

   • Spróbuj delikatnie pociągnąć przewód na zewnątrz, aby upewnić się, że jest solidnie zablokowany. Jeśli się wysuwa, być może nie docisnąłeś go wystarczająco do końca.

4. Kontrola szczelności

   • Po zamontowaniu wszystkich złączek, uruchom dopływ sprężonego powietrza z mniejszym ciśnieniem (np. 2–3 bar).

   • Nasłuchuj ewentualnych wycieków powietrza i obserwuj wskaźniki ciśnienia.

   • Możesz użyć roztworu wodnego z mydłem i spryskać okolice złączek. Jeśli pojawią się bąbelki, oznacza to nieszczelność.

   • W razie konieczności wyłącz powietrze, wciśnij pierścień i wyjmij przewód, a następnie sprawdź, czy koniec węża nie jest uszkodzony. Popraw cięcie lub oczyść przewód i spróbuj ponownie.

5. Demontaż i ponowne użycie

   • Aby zdemontować przewód, wystarczy nacisnąć pierścień sprężysty do korpusu złączki i jednocześnie pociągnąć za przewód.

   • Złączki wtykowe redukcyjne proste są zaprojektowane tak, aby można je było wielokrotnie stosować. Jednak warto sprawdzić stan uszczelki wewnątrz, zwłaszcza jeśli złączka była używana intensywnie przez długi czas.

   • Jeśli uszczelka jest uszkodzona, należy rozważyć wymianę złączki.

6. Zasady BHP i najlepsze praktyki

   • Zawsze wyłączaj dopływ powietrza do układu i zredukuj ciśnienie do zera, zanim zaczniesz jakiekolwiek prace montażowe czy demontażowe. To minimalizuje ryzyko wypadków i niekontrolowanego wyrzucenia węża z gniazda.

   • Noś okulary ochronne i rękawice, zwłaszcza w sytuacjach, gdy istnieje ryzyko wytrysku powietrza pod ciśnieniem.

   • Nie przekraczaj zalecanego przez producenta ciśnienia pracy.

7. Montaż w trudno dostępnych miejscach

   • Czasami instalacja pneumatyczna przebiega w trudno dostępnych zakamarkach maszyn. Dzięki kompaktowej budowie złączek wtykowych, często wystarczy tylko niewielka przestrzeń na wciśnięcie przewodu w złączkę.

   • Upewnij się jednak, że masz wystarczająco dużo miejsca, by wcisnąć pierścień przy demontażu. Jeśli układ jest wyjątkowo ciasny, rozważ użycie specjalnych złączek kątowych lub dodatkowych przedłużek.

8. Redukcja średnic

   • W przypadku używania wariantów redukcyjnych (np. fi 12–8 mm), pamiętaj, że strona przeznaczona do większej średnicy i strona do mniejszej średnicy nie są zamienne. Zwykle producent oznacza to za pomocą nadruku lub koloru pierścienia.

   • Redukcja powinna być świadomie zaplanowana w układzie – zbyt wiele redukcji na jednym odcinku może spowodować znaczny spadek ciśnienia.

9. Łączenie z innymi typami złączek

   • Złączki wtykowe redukcyjne proste mogą być łączone z innymi złączkami CPP PREMA (np. trójnikami, kolankami) w celu rozbudowy instalacji.

   • Przy większej liczbie połączeń zwróć szczególną uwagę na każdy punkt łączenia, by uniknąć mikronieszczelności.

10. Konserwacja i przeglądy

• Regularnie sprawdzaj stan przewodów, zwłaszcza w miejscach, gdzie są one narażone na zginanie czy ocieranie. Zużyty lub spękany przewód może powodować wycieki.

• Przejrzyj złączki wtykowe przynajmniej raz na kwartał (lub częściej w wymagających warunkach). Szukaj luzów, pęknięć w tworzywie, wycieków powietrza.

• Jeśli złączka jest nadmiernie zabrudzona pyłem czy smarem, można ją zewnętrznie wyczyścić ściereczką. W przypadku silnych zabrudzeń wewnętrznych warto rozważyć wymianę, aby zachować pewność szczelnego połączenia.

Montaż złączek wtykowych redukcyjnych prostych to proces oparty na intuicji i prostych zasadach. Dzięki aktywnemu używaniu krótkich zdań, jesteśmy w stanie z łatwością przekazać kluczowe informacje nawet osobom stawiającym pierwsze kroki w świecie pneumatyki. Wystarczy dbać o czystość, precyzję cięcia przewodu i o właściwe ustawienie złączki podczas wsunięcia. Dzięki temu instalacja będzie bezpieczna, trwała i szczelna.

Poniżej prezentujemy zestaw najczęściej zadawanych pytań dotyczących złączek wtykowych redukcyjnych prostych przelotowych marki CPP PREMA. Celem jest rozwianie wątpliwości użytkowników, którzy poszukują praktycznych porad i wskazówek eksploatacyjnych.

1. Czy złączki wtykowe redukcyjne proste przelotowe można stosować w instalacjach wody pitnej lub innych płynów?
   Złączki te zostały zaprojektowane głównie z myślą o sprężonym powietrzu i gazach nieagresywnych. W zależności od materiału uszczelnień mogą one teoretycznie obsługiwać niektóre ciecze, ale zawsze warto sprawdzić karty katalogowe. Jeśli planujesz używać złączek do wody pitnej, upewnij się, że materiał korpusu i uszczelnienia ma atesty do kontaktu z żywnością. W razie wątpliwości skontaktuj się z producentem.

2. Czy istnieje ryzyko samoczynnego wysunięcia się przewodu spod działania ciśnienia?
   Jeśli złączka jest prawidłowo zamontowana, ryzyko jest minimalne. Pierścień sprężysty wewnątrz złączki CPP PREMA zapewnia silny chwyt przewodu. Należy jednak pamiętać o odpowiednim przycięciu węża i wsunięciu go do samego końca. Przy skrajnie wysokich ciśnieniach ponad deklarowany zakres istnieje ryzyko awarii, dlatego ważne jest, by nie przekraczać dopuszczalnych parametrów pracy.

3. Jakie rozmiary przewodów można ze sobą łączyć za pomocą tych złączek?
   Dostępne warianty obejmują m.in. fi 6–4 mm, 8–6 mm, 10–8 mm, 12–10 mm, 16–12 mm, 8–4 mm, 10–6 mm, 16–14 mm, 12–8 mm, 14–12 mm i wiele innych. Każdy model redukcyjny łączy dwa różne rozmiary węży. Jeśli potrzebujesz konkretnego nietypowego połączenia, sprawdź ofertę lub skontaktuj się z działem technicznym CPP PREMA.

4. Czy mogę wykorzystać te złączki w układach podciśnieniowych?
   Złączki wtykowe mogą być stosowane w lekkich warunkach podciśnienia, ale wszystko zależy od wartości ciśnienia negatywnego i od rodzaju medium. Najlepiej sprawdzić, do jakiego poziomu podciśnienia deklaruje się producent. W niektórych zastosowaniach (np. próżnia przemysłowa) mogą być potrzebne specjalistyczne złączki o innej konstrukcji.

5. Co zrobić, jeśli przewód przecieka w miejscu połączenia złączki?
   Najczęściej przyczyną jest niedokładne przycięcie przewodu (skośne krawędzie lub zadzior). Czasem może to być skutek uszkodzenia uszczelki wewnątrz złączki lub zanieczyszczeń. Wyłącz ciśnienie, wyjmij przewód, skróć go i przytnij prostopadle. Następnie oczyść i ponownie zainstaluj. Jeśli wyciek nie ustaje, rozważ wymianę złączki.

6. Jak dbać o czystość złączek w bardzo zapylonym środowisku?
   W miejscach o dużym zapyleniu warto stosować osłony przewodów albo regularnie przedmuchiwać instalację sprężonym powietrzem z filtrami. Można też okresowo przemywać zewnętrzną część złączek z pyłu. Wewnętrznych elementów nie należy demontować bez potrzeby, gdyż może to wpłynąć na szczelność.

7. Czy różne kolory pierścieni blokujących mają jakieś znaczenie?
   W niektórych przypadkach kolor wskazuje na dany rozmiar lub typ uszczelnienia. Każdy producent może mieć własny system oznaczeń. W ofercie CPP PREMA barwy służą przede wszystkim wizualnej identyfikacji rozmiarów i rodzajów złączek, jednak dokładną interpretację znajdziesz w dokumentacji.

8. Czy można montować złączki w trudno dostępnych miejscach bez użycia specjalnych kluczy?
   Z reguły tak. Montaż złączek wtykowych polega na wciśnięciu przewodu i nie wymaga dokręcania. Demontaż wymaga naciśnięcia pierścienia blokującego. Jeśli dostęp jest mocno ograniczony, można rozważyć użycie złączek kątowych bądź przedłużek.

9. Czy złączki redukcyjne wpływają na przepływ powietrza?
   Każda redukcja średnicy niesie pewne ograniczenie przepływu. Producenci starają się minimalizować straty ciśnienia, projektując kształt wnętrza złączki tak, aby uniknąć ostrych krawędzi. Jeśli jednak układ wymaga bardzo dużych przepływów, stosowanie wielu redukcji może nie być optymalnym rozwiązaniem.

10. Jakie jest maksymalne ciśnienie i temperatura pracy tych złączek?
    Typowe wartości to 15 bar i zakres temperatur od -18°C do +70°C. Należy jednak zweryfikować to w karcie katalogowej danego modelu, ponieważ niektóre wersje mogą mieć nieco inne parametry.

11. Czy mogę użyć tych złączek do gazów korozyjnych lub agresywnych chemicznie?
    Jeśli medium jest silnie agresywne, musisz dobrać materiały odporne na dany czynnik. Standardowe tworzywo i gumy (NBR, EPDM) mogą nie sprostać każdej substancji. Konieczne może być użycie złączek metalowych z uszczelkami fluorowymi (FKM/Viton) bądź innego specjalistycznego rozwiązania.

12. Czy można zamawiać części zamienne, takie jak sam pierścień sprężysty czy uszczelki?
    Z reguły producent oferuje złączki jako kompletny produkt. Naprawy w zakresie wymiany uszczelek mogą być możliwe w zaawansowanych modelach, jednak wymaga to wiedzy i części zamiennych od producenta. Często bardziej opłacalne jest po prostu wymienić całą złączkę.

13. Jak rozpoznać oryginalne produkty CPP PREMA?
    Oryginalne produkty zazwyczaj mają oznaczenia producenta (logo, numer katalogowy) i są sprzedawane przez autoryzowane kanały dystrybucji. Jeśli masz wątpliwości co do autentyczności produktu, skontaktuj się bezpośrednio z CPP PREMA.

14. Czy złączki wtykowe redukcyjne proste można łączyć z przewodami o różnych materiałach (np. poliuretan, poliamid, teflon)?
    Tak, o ile średnica zewnętrzna się zgadza i materiał przewodu jest elastyczny w stopniu umożliwiającym zaciśnięcie się pierścienia. Twardsze tworzywa (np. PTFE/teflon) mogą wymagać specjalnej konstrukcji złączki, więc sprawdź zalecenia producenta.

15. Jak przechowywać nieużywane złączki?
    Najlepiej w suchym, chłodnym miejscu, z dala od promieniowania UV i substancji chemicznych. W warunkach magazynowania (np. temperatura pokojowa) uszczelki zachowują właściwości przez długi czas.
