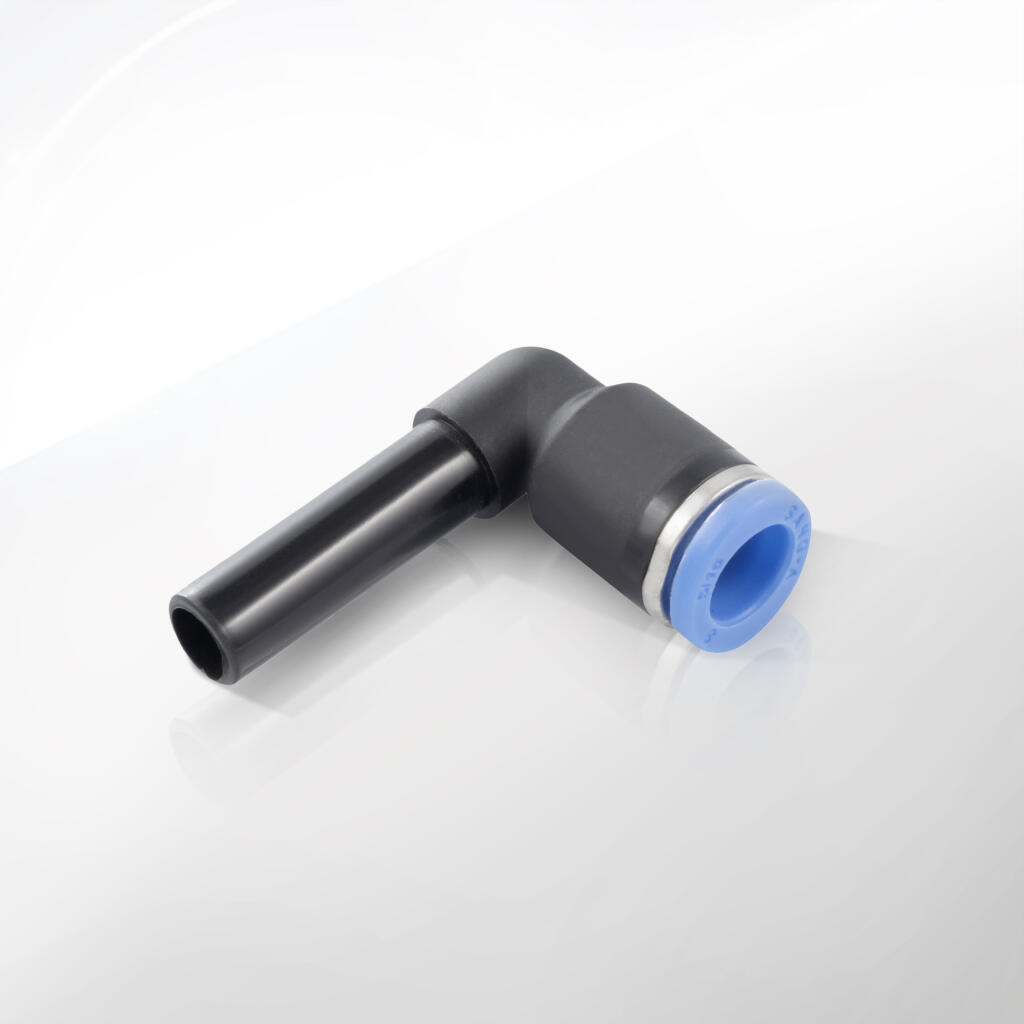

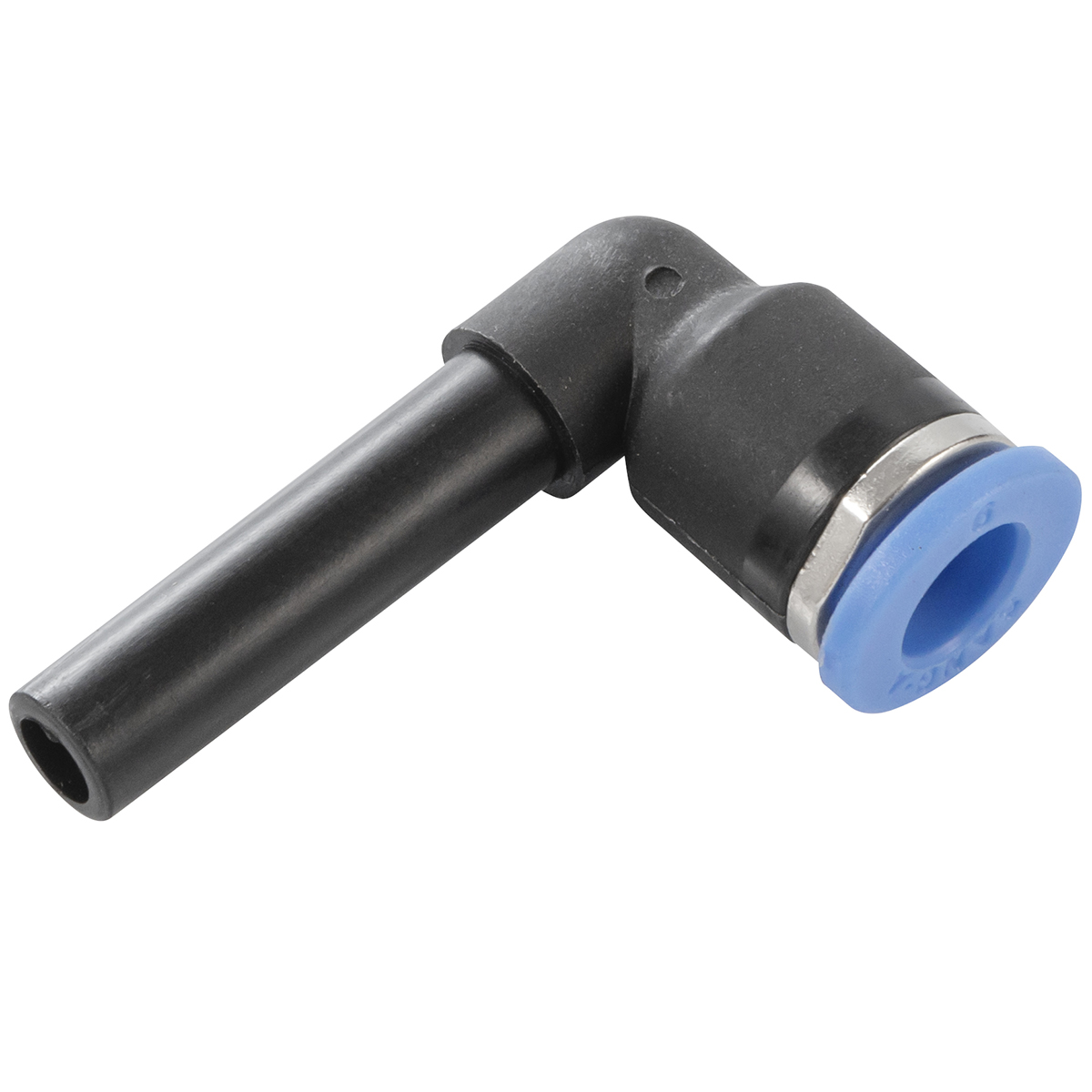

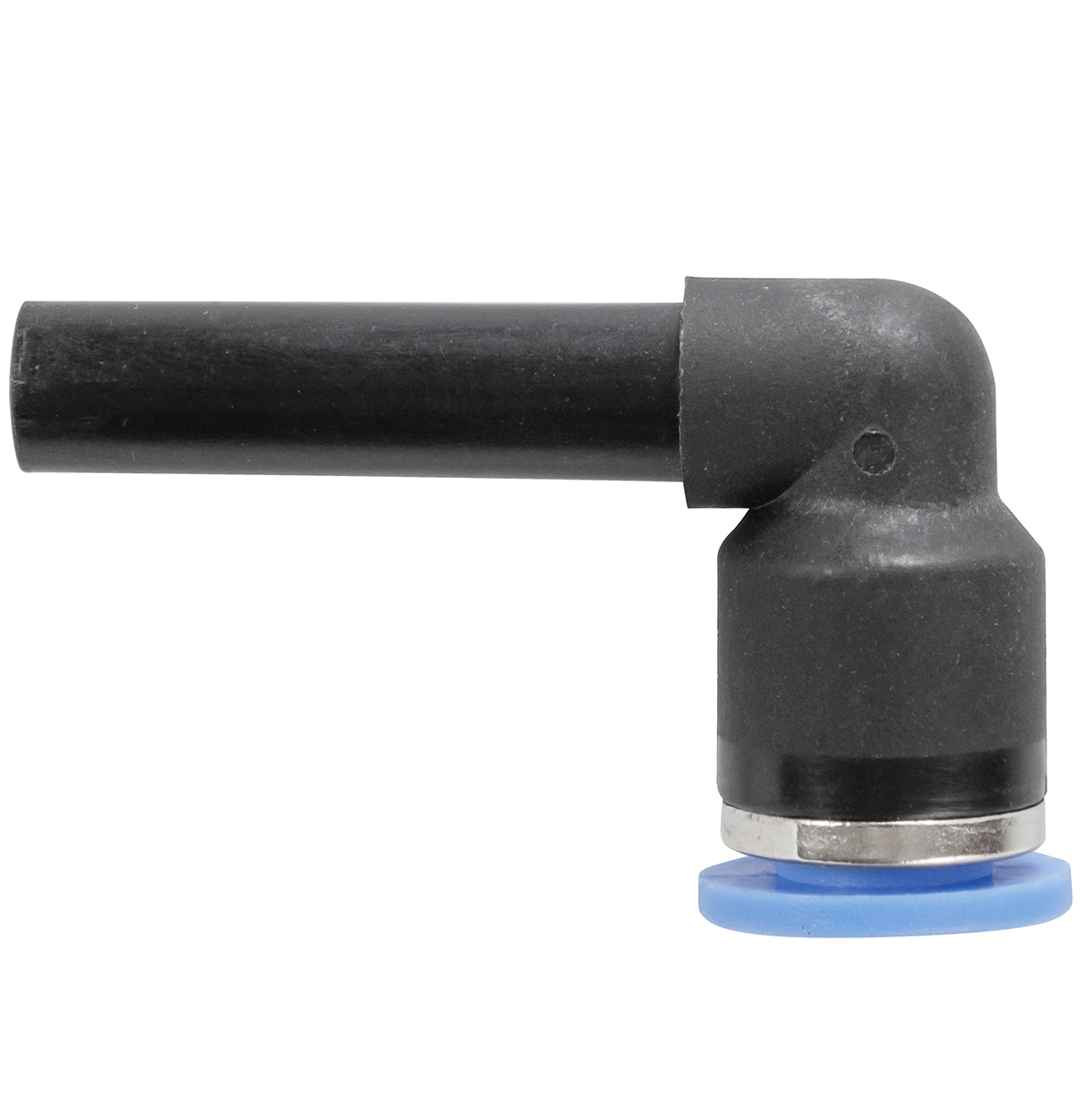

Redukcja do złączek wtykowych kątowa typ 84.0050.22

Łączniki kątowe wtykowe do złączek i przewodów fi 4 mm, fi 6 mm i fi 8 mm, wykonane z wysokogatunkowego tworzywa sztucznego przez markę CPP PREMA, to zaawansowane elementy, które zostały zaprojektowane z myślą o wszechstronnych zastosowaniach w pneumatyce. Ich główne zadanie polega na umożliwieniu kątowego – a zarazem redukcyjnego – połączenia pomiędzy przewodem pneumatycznym a inną złączką wtykową, co znacząco upraszcza prowadzenie instalacji w trudno dostępnych czy ograniczonych przestrzeniach. Zastosowanie technologii wtykowej pozwala na wyjątkowo szybki montaż oraz demontaż, bez konieczności używania dodatkowych środków uszczelniających (np. taśmy teflonowej) czy narzędzi dociskowych (kluczy, opasek).

Najważniejsze zalety tych produktów:

1. Konstrukcja kątowa: Kształt złączki umożliwia podpięcie przewodu pod odpowiednim kątem (najczęściej 90°), co jest niezwykle pomocne w instalacjach, gdzie miejsce montażu jest ograniczone lub gdy trzeba omijać przeszkody konstrukcyjne.

2. Wtykowy system łączenia: Dzięki systemowi push-in (szybkiego wciskania), montaż trwa zaledwie kilka sekund. Usunięcie przewodu jest równie proste – wystarczy wcisnąć pierścień zwalniający i wysunąć przewód z gniazda.

3. Redukcyjna funkcja: Łącznik kątowy do złączki i przewodu może spełniać rolę redukcji, tzn. jeden jego koniec może być przystosowany do innej średnicy niż drugi. Jednak w tym konkretnym przypadku (fi 4, 6, 8 mm) częściej spotyka się dostosowanie kąta, a niekoniecznie redukcję wymiarową. Mimo to takie złączki często określa się jako „redukcyjne kątowe”, ponieważ pozwalają przejść z jednej złączki wtykowej na przewód w innej konfiguracji.

4. Lekka, wytrzymała obudowa: Zastosowanie tworzywa sztucznego (np. poliamidu, poliuretanu czy specjalnie modyfikowanych polimerów) przekłada się na niewielką masę produktu, co zmniejsza obciążenie linii. Materiał ten cechuje się też wysoką odpornością na korozję, co daje pewność trwałej eksploatacji w typowych warunkach przemysłowych.

5. Bezpieczeństwo użytkowania: Wtykowy mechanizm blokowania zapewnia stabilne utrzymanie przewodu, wykluczając ryzyko niekontrolowanego wysunięcia się węża. Jednocześnie szczelność zapewnia wewnętrzna uszczelka wargowa, wykonana z elastomeru (np. NBR), przystosowanego do pracy w standardowych zakresach temperatur i ciśnień.

Charakterystyka wymiarowa (przykładowa):

• Wariant fi 4 mm: przystosowany do łączenia cienkich przewodów – często stosowany w precyzyjnych układach sterowania lub w małych urządzeniach warsztatowych.

• Wariant fi 6 mm: najbardziej popularna średnica w układach pneumatycznych. Znajduje szerokie zastosowanie w branży przemysłowej i w warsztatach samochodowych.

• Wariant fi 8 mm: umożliwia przewodzenie większej ilości powietrza. Ceniony w nieco bardziej rozbudowanych systemach z wyższym zapotrzebowaniem na przepływ.

Użycie tych łączników ma wpływ na jakość i wydajność całej instalacji. W nowoczesnych układach pneumatycznych liczy się zminimalizowanie strat ciśnienia, pewna szczelność i łatwość ewentualnego serwisowania. Wtykowe rozwiązania kątowe do przewodu i złączki idealnie wpisują się w te wymagania. Dzięki temu konstruktorzy i monterzy mogą szybko rozprowadzić przewody, układając je pod dowolnymi kątami, a w razie konieczności modyfikacji – błyskawicznie zmienić ich biegi.

Łączniki kątowe wtykowe z tworzywa sztucznego do złączek i przewodów fi 4, 6, 8 mm stanowią jeden z najpopularniejszych wyborów dla każdego, kto szuka sprytnego rozwiązania do poprowadzenia instalacji pneumatycznej w sposób pewny, szczelny i zgodny z najwyższymi standardami technicznymi. Marka CPP PREMA, z racji swojego doświadczenia i wysokiego poziomu kontroli jakości, zapewnia produkty nie tylko precyzyjnie wykonane, ale też odporne na trudy codziennej eksploatacji.

Łączniki kątowe wtykowe z tworzywa sztucznego marki CPP PREMA, przeznaczone do przewodów fi 4, 6 i 8 mm, sprawdzają się w szeregu aplikacji przemysłowych i półprofesjonalnych. Ich konstrukcja pozwala na łączenie przewodów pneumatycznych w sposób kątowy (zwykle 90°), co jest nieodzowne w wielu sytuacjach, w których przestrzeń montażowa jest ograniczona bądź konieczne jest wykonanie ostrego zakrętu w linii przesyłu powietrza.

Oto wybrane obszary, w których te łączniki odgrywają szczególną rolę:

1. Instalacje automatyki przemysłowej
   W zautomatyzowanych liniach produkcyjnych często napotyka się konieczność prowadzenia przewodów w trudno dostępnych miejscach – np. w pobliżu maszyn pakujących, robotów przemysłowych czy pod transporterami. Kątowe łączniki wtykowe ułatwiają wykonanie zakrętów w miejscach, w których standardowy łącznik prosty zająłby zbyt wiele przestrzeni albo nie zmieściłby się w obudowie. Umożliwiają zachowanie schludnego wyglądu i porządku w całym systemie, co z kolei ułatwia serwisowanie i diagnostykę ewentualnych awarii.

2. Branża motoryzacyjna i warsztaty samochodowe
   Wielu mechaników samochodowych używa w swoich warsztatach instalacji pneumatycznych do zasilania narzędzi takich jak klucze udarowe, szlifierki czy pistolety lakiernicze. Kiedy pojawia się potrzeba przeprowadzenia przewodów w pobliżu konstrukcji metalowych, silników czy stanowisk roboczych – łączniki kątowe pomagają uniknąć nadmiernego zaginania węży, co mogłoby prowadzić do utraty przekroju i spadku ciśnienia.

3. Przemysł spożywczy i opakowaniowy
   Wielokrotnie w tych sektorach pneumatyka jest wykorzystywana do zasilania siłowników w maszynach pakujących oraz do manipulowania produktami w sposób higieniczny. Kątowe łączniki wtykowe, będąc lżejsze i mniejsze od tradycyjnych złączy metalowych, potrafią komponować się z bardziej kompaktowymi rozwiązaniami maszyn pakujących, ułatwiając przeprowadzenie węży wzdłuż elementów konstrukcji.

4. Laboratoria i urządzenia pomiarowe
   W laboratoriach, gdzie często używa się delikatnych i precyzyjnych aparatur, przepustowość powietrza i niewielkie średnice przewodów są na porządku dziennym. Łączniki kątowe fi 4 czy fi 6 mm sprawdzają się tu bardzo dobrze, pozwalając poprowadzić przewody w obudowie urządzeń badawczych, w stołach laboratoryjnych czy w specjalnych stanowiskach do testów przepływu.

5. Systemy chłodzenia powietrzem
   W pewnych urządzeniach elektronicznych i mechatronicznych stosuje się schładzanie za pomocą sprężonego powietrza. Gdy urządzenia pracują w trybie ciągłym w warunkach wysokiej temperatury, konieczne jest ułożenie instalacji tak, by chłodziła kluczowe podzespoły. Dzięki łącznikom kątowym można zoptymalizować przebieg przewodu, docierając do tych komponentów, które najbardziej się nagrzewają, i kierować do nich strumień chłodzącego powietrza.

6. Maszyny i urządzenia w branży drzewnej
   W przemyśle obrabiającym drewno (np. stolarnie, fabryki mebli) panuje wysokie zapylenie i często mnóstwo odpadów. Łączniki kątowe wtykowe, pozwalające na sprawne poprowadzenie węży do odbioru pyłu czy do zasilania siłowników, ułatwiają organizację stanowiska pracy. W dodatku tworzywo sztuczne nie rdzewieje, a odporność na pył i trociny w standardowych warunkach bywa wystarczająca, jeśli instalację regularnie się czyści.

7. Zastosowania hobbystyczne i DIY
   Nie tylko duże zakłady przemysłowe mogą skorzystać z łączników kątowych. Również majsterkowicze, którzy wyposażają swoje przydomowe warsztaty w sprężarkę, mogą docenić korzyści płynące z kątowego poprowadzenia węży. To często ważne w niewielkich przestrzeniach, gdzie liczy się ergonomia i oszczędność miejsca.

8. Systemy do automatyzacji w budownictwie
   Niektóre instalacje pneumatyczne w budownictwie wykorzystują sprężone powietrze do sterowania zaworami, klapami czy bramami. Kiedy trzeba przejść z pionowego rozprowadzenia na poziome albo odwrotnie, łącznik kątowy okazuje się nieoceniony, bo minimalizuje promień zgięcia i zapobiega zwężaniu światła przepływu węża.

9. Linie montażowe w elektronice
   Część montażu elektroniki bazuje na technologiach chwytaków i siłowników pneumatycznych. Łączniki kątowe z tworzywa do fi 4 mm są świetnym rozwiązaniem dla mikrolinii, gdzie wszystko musi się zmieścić w miniaturowej przestrzeni. Ich niewielka waga nie obciąża konstrukcji, a elastyczne węże można w łatwy sposób poprowadzić po małych trasach.

10. Magazyny i transport wewnętrzny
    Wielu operatorów wózków AGV czy innych zautomatyzowanych systemów transportu wewnętrznego potrzebuje lekkich i kompaktowych elementów pneumatyki. Jeśli układ sterowania zawiera siłowniki i zawory zasilane powietrzem, łączniki kątowe wtykowe z tworzywa łatwo integrują się z konstrukcjami mobilnymi.

Jak widać, spektrum zastosowań łączników kątowych wtykowych do przewodów fi 4–8 mm jest niezwykle szerokie. Zawdzięczają to swojej lekkości, kompaktowym wymiarom, łatwości montażu i wysokiej niezawodności. Konstruktorzy i użytkownicy z różnych branż doceniają też fakt, że tworzywo sztuczne (często wzmacniane) jest odporne na korozję i wiele czynników zewnętrznych.

Zrozumienie szczegółowych parametrów technicznych łączników kątowych wtykowych jest kluczowe, by dopasować je do konkretnej instalacji pneumatycznej. Poniższe informacje stanowią podsumowanie typowych danych, które powinny zostać zweryfikowane przed zakupem:

1. Średnice przewodów
   Dostępne warianty fi 4, fi 6 oraz fi 8 mm. Każdy łącznik jest zaprojektowany tak, by idealnie współpracować z przewodami o określonej średnicy zewnętrznej. Istotne jest, aby przewód posiadał także odpowiednią grubość ścianki, zgodną z zaleceniami producenta (np. do 6 mm niektóre materiały mają ściankę 1 mm, a inne 1,5 mm – różnica ta może wpływać na kompatybilność z złączką).

2. Korpus z tworzywa sztucznego
   Zwykle wykorzystuje się poliamid (PA) lub inny polimer inżynieryjny, który zapewnia połączenie wysokiej wytrzymałości mechanicznej i odporności na czynniki chemiczne z niewielką masą. Dzięki temu łącznik jest lżejszy od metalowego, a jednocześnie zachowuje stabilność i trwałość przy ciśnieniach roboczych typowych dla pneumatyki (zazwyczaj 10–15 bar, w zależności od specyfikacji).

3. Pierścień sprężysty i uszczelki
   Mechanizm wtykowy bazuje na pierścieniu (zwykle stal nierdzewna), który zaciska się wokół przewodu, uniemożliwiając jego wyjęcie. Dodatkowo wargi uszczelniające (np. z NBR) gwarantują szczelność przy zalecanym zakresie ciśnienia i temperatury. Standardowo praca odbywa się w temperaturach od -18°C do +70°C (lub nawet +80°C), co w pełni pokrywa zapotrzebowanie typowych układów sprężonego powietrza w warsztatach i zakładach produkcyjnych.

4. Maksymalne ciśnienie robocze
   Z reguły do 10–15 bar, choć dokładne dane zależą od modelu i wielkości przekroju. Przy takich wartościach ciśnienia łączniki wywiązują się z zadania, zachowując wieloletnią trwałość. W przypadku planowanej pracy przy wyższym ciśnieniu lub w środowisku agresywnym chemicznie, warto skonsultować się z producentem, by potwierdzić odporność materiałów.

5. Kąt 90°
   Łączniki kątowe wtykowe (tzw. „elbow” w terminologii anglojęzycznej) mają za zadanie prowadzić przewód pod kątem prostym względem złączki, do której są podpięte. Ułatwia to pokonywanie zakrętów i zmian kierunku przewodu w instalacji. Korpus jest odpowiednio wyprofilowany, by minimalizować straty ciśnienia wynikające ze zmiany kierunku przepływu.

6. Wymiary zabudowy
   Każdy wariant (fi 4, fi 6, fi 8) ma nieco inne wymiary zewnętrzne (długość całkowita, średnica korpusu, wysokość przy kolanku). Dla instalatorów, którzy muszą zmieścić się w ciasnej przestrzeni maszyn, te dane są kluczowe. Dlatego zwykle producent publikuje tabele wymiarowe z opisem L1, L2, czy np. SW (rozmiary płaskie na klucz).

7. Podciśnienie
   Choć czwórniki i trójniki wtykowe mogą być często stosowane w pewnym zakresie podciśnienia, przed użyciem łączników kątowych w systemach próżniowych trzeba upewnić się w dokumentacji, że producent dopuszcza takie warunki pracy. Zwykle standardowe łączniki wtykowe dobrze działają do ok. -0,9 bar, ale warto to każdorazowo sprawdzać.

8. Odporność na drgania i uderzenia
   Dzięki elastyczności i wytrzymałości tworzywa sztucznego, łączniki kątowe w dużej mierze wytrzymują typowe uderzenia i wibracje, występujące w przemysłowych środowiskach. Należy jednak dbać o to, by nie narażać ich na skrajne przeciążenia mechaniczne, np. nieopatrzne przygniecenie ciężkim elementem maszynowym.

9. Niska masa i brak korozji
   Obudowa z tworzywa sztucznego nie jest narażona na rdzewienie ani utlenianie, co czyni produkt odpowiednim do zastosowań w wilgotnym otoczeniu (np. myjnie, laboratoria) lub w aplikacjach narażonych na częste zmiany temperatury. Z kolei mała masa minimalizuje dodatkowe obciążenia konstrukcyjne w systemach ruchomych.

10. Certyfikacje i normy
    Marka CPP PREMA często produkuje elementy z zachowaniem norm ISO czy DIN, co potwierdza jakość wykonania i dopuszczenia do użytku w przemyśle. Jeśli dany zakład wymaga konkretnych atestów (np. do przemysłu spożywczego czy farmaceutycznego), warto zwrócić uwagę na ewentualne certyfikaty produktu.

Materiały wykorzystane przy produkcji łączników kątowych wtykowych mają decydujące znaczenie dla ich wytrzymałości i funkcjonalności. W tym przypadku CPP PREMA stawia na wysokogatunkowe tworzywa sztuczne, zoptymalizowane pod kątem zastosowań pneumatycznych. Oto, co wyróżnia te materiały:

1. Korpus z tworzywa sztucznego
   Najczęściej jest to specjalnie modyfikowany nylon (PA6, PA66) bądź poliamid, czasem z domieszką włókien poprawiających sztywność. Niekiedy spotkać można też poliuretan. Efektem jest lekka, a jednocześnie mocna konstrukcja, odporna na uderzenia i pęknięcia. Tworzywo to nie koroduje w kontakcie z wilgocią czy mgłą olejową, typową dla sieci sprężonego powietrza.

2. Pierścień zaciskowy ze stali nierdzewnej
   Mechanizm wtykowy wykorzystuje elastyczny pierścień. Dzięki temu przewód wciska się do oporu, a następnie jest blokowany. Stal nierdzewna (np. AISI 304) zapewnia równomierne i mocne trzymanie, nie ulegając rdzewieniu. Taki pierścień jest też wytrzymały na zmęczenie materiałowe, znosząc dziesiątki lub setki cykli wpinania i wypinania przewodu.

3. Elastomerowe uszczelki
   Najczęściej stosuje się NBR (kauczuk nitrylowy), zapewniający szczelność w standardowym zakresie ciśnienia i temperatur. Utrzymuje elastyczność w typowych warunkach eksploatacji, a także cechuje się odpornością na oleje. W niektórych wersjach (o ile producent je oferuje) może to być FKM (Viton) lub EPDM, jeśli instalacja wymaga wyższej odporności chemicznej lub temperaturowej.

4. Komponenty wspomagające
   Niektóre wersje łączników kątowych mogą posiadać wzmocnione kołnierze, żebra usztywniające bądź powłoki chroniące przed promieniowaniem UV. Takie modyfikacje bywają szczególnie ważne w aplikacjach zewnętrznych lub w trudnych warunkach środowiskowych.

5. Odporność na ścieranie
   Tworzywo sztuczne w korpusie jest przystosowane do pracy w środowisku, gdzie może występować tarcie przewodów o ścianki złączki. W wielu aplikacjach (szczególnie przy ruchomych częściach maszyn) liczy się, aby materiał nie wycierał się zbyt szybko, co zapewnia dłuższą żywotność całego systemu.

6. Minimalna waga
   Z uwagi na to, że używa się tworzyw lekkich i stalowych elementów jedynie w minimalnym zakresie (np. pierścień), produkt ma bardzo niewielką masę. Ma to znaczenie w urządzeniach mobilnych, np. robotach czy maszynach przenośnych, w których każdy dodatkowy gram może zwiększyć zużycie energii.

7. Ekologiczny aspekt
   Część polimerów stosowanych w pneumatyce może być przetwarzana po zakończeniu eksploatacji, aczkolwiek zawsze warto zwrócić uwagę na lokalne przepisy i możliwości recyklingu. Możliwość ponownego przetworzenia materiału daje argument za tym, by wybierać rozwiązania bardziej przyjazne środowisku.

Montaż łącznika kątowego wtykowego jest intuicyjny i szybki, jednak należy trzymać się kilku ważnych kroków, by osiągnąć stuprocentową szczelność i trwałość połączenia:

1. Przygotowanie stanowiska:
   Upewnij się, że instalacja pneumatyczna jest odłączona od źródła sprężonego powietrza i że ciśnienie w przewodach zostało spuszczone do zera. Miejsce montażu oczyść z kurzu i innych zanieczyszczeń, które mogłyby zakłócić szczelne osadzenie przewodu.

2. Docięcie przewodu:
   Użyj specjalistycznego noża lub przecinaka do rur pneumatycznych, aby równo przyciąć koniec przewodu. Cięcie powinno być wykonane pod kątem 90°, bez postrzępionych krawędzi. Nierówne przycięcie jest najczęstszą przyczyną późniejszych nieszczelności.

3. Sprawdzenie kompatybilności średnic:
   Upewnij się, że wybrany łącznik kątowy jest odpowiedni dla fi 4, 6 lub 8 mm przewodu (zależnie od zakupionego wariantu). Wsuń przewód w gniazdo w sposób testowy, aby upewnić się, że wchodzi on z lekkim oporem, ale jednocześnie stabilnie.

4. Wskaźnik wcisku i blokada:
   Powoli wciśnij przewód do gniazda w łączniku. Możesz odczuć niewielki opór, a następnie wyraźne „zaskoczenie” pierścienia sprężystego. W niektórych modelach słychać również delikatny klik. Po wsunięciu, przewód nie powinien się cofać samoczynnie.

5. Kontrola osadzenia:
   Lekko pociągnij przewód wstecz. Jeśli został poprawnie zamontowany, nie powinien się wysunąć. Ten prosty test daje pewność, że pierścień zaciskowy zadziałał zgodnie z założeniem, a uszczelka zapewnia szczelność.

6. Sprawdzenie kąta:
   Ze względu na kątowy charakter łącznika, upewnij się, że przewód wychodzi w pożądanym kierunku i że nie jest niepotrzebnie skręcony. W przeciwnym razie może dojść do zwiększonych naprężeń i szybszego zużycia węża.

7. Regulacja i finalna kontrola:
   Po zakończeniu montażu wszystkich połączeń, włącz ciśnienie i dokonaj testu szczelności (np. za pomocą roztworu mydlanego, wody z płynem do naczyń). Jeśli nigdzie nie tworzą się pęcherzyki powietrza, instalacja jest gotowa. W przeciwnym razie sprawdź punkt nieszczelności, wyjmij przewód, dociśnij go, lub w razie potrzeby docięcie ponownie.

8. Demontaż w razie potrzeby:
   Aby zdemontować przewód, wciśnij plastikowy kołnierz od zewnętrznej strony łącznika w kierunku korpusu, jednocześnie pociągając rurkę w przeciwną stronę. Zwolniony pierścień zaciskowy pozwoli na płynne wysunięcie. Upewnij się, że w przewodzie nie ma ciśnienia, by nie narażać się na niekontrolowane wypchnięcie węża.

9. Zasady bezpieczeństwa:

   • Nigdy nie montuj lub nie demontuj złączek, gdy system jest pod ciśnieniem.

   • Unikaj nadmiernego zginania przewodów tuż przy łączniku – choć tworzywo i mechanizm jest wytrzymały, zbyt silne wyginanie może powodować naciąganie uszczelki i krótszą żywotność połączenia.

Poniżej znajduje się zestaw najczęściej zadawanych pytań (FAQ) dotyczących łączników kątowych wtykowych z tworzywa sztucznego do fi 4, 6 i 8 mm – wraz z zwięzłymi odpowiedziami, które rozwieją wątpliwości potencjalnych użytkowników.

1. Czy te łączniki sprawdzą się przy ciśnieniu powyżej 10 barów?
   Typowo pracują do 10–15 bar. Jeśli planujesz wyższe ciśnienie lub specyficzne warunki, sprawdź w dokumentacji czy dany produkt jest rekomendowany do takich parametrów. Niektóre serie łączników wtykowych mogą mieć wzmocnioną konstrukcję, pozwalającą wytrzymać ciśnienie w górnych granicach.

2. Czy mogę używać tych łączników z innymi gazami niż powietrze?
   Tak, o ile nie są to gazy agresywne chemicznie względem materiału korpusu (tworzywo sztuczne) i uszczelek (NBR). Azot i inne gazy obojętne zwykle nie stanowią problemu. Zawsze jednak warto zasięgnąć opinii producenta bądź sprawdzić karty katalogowe.

3. Jak często mogę wkładać i wyjmować przewód, zanim mechanizm się zużyje?
   Mechanizm wtykowy jest projektowany z myślą o wielokrotnym użyciu, nawet kilkudziesięciu lub setkach cykli. Niemniej wiele zależy od warunków pracy, zanieczyszczeń i sposobu obsługi. Przy normalnej eksploatacji uszkodzenia zdarzają się bardzo rzadko.

4. Czy nadają się do pracy w niskich temperaturach (np. -20°C)?
   Standardowy zakres od -18°C lub -10°C do +70°C (lub +80°C) to najczęstsza specyfikacja. Przy -20°C mechaniczne własności tworzywa mogą się pogarszać, co zwiększa ryzyko pęknięć przy uderzeniach. Jeśli przewidujesz takie warunki, warto wybrać wersje sprawdzone w minusowych temperaturach.

5. Czy można je stosować w warunkach podciśnienia (próżni)?
   W wielu przypadkach tak, ale warto sprawdzić, czy producent dopuszcza taki zakres. Niektóre modele wtykowych złączek dobrze pracują przy -0,9 bar, choć nie jest to regułą. Zawsze lepiej to potwierdzić w katalogu lub u specjalisty.

6. Co, jeśli przewód nie wchodzi idealnie?
   Prawdopodobnie końcówka przewodu została krzywo przycięta albo nie jest zgodna wymiarowo. Należy równo przyciąć rurkę i oczyścić ją z zadziorów. Jeśli problem nadal się utrzymuje, sprawdź czy przewód na pewno ma deklarowane fi 4, 6 lub 8 mm zewnętrznej średnicy.

7. Jak sprawdzić, czy złączka jest szczelna?
   Po włączeniu sprężarki i osiągnięciu nominalnego ciśnienia można użyć roztworu mydlanego i spryskać nim miejsce połączenia. Powstające pęcherzyki powietrza w razie wycieku są widocznym znakiem nieszczelności. W takiej sytuacji najpierw wyłącz ciśnienie, wyjmij przewód, przetnij go ponownie i zmontuj jeszcze raz.

8. Czy mogę używać złączek kątowych do innych średnic niż deklarowane?
   Zasadniczo nie. Wtykowe systemy są znormalizowane, aby ściśle pasowały do określonej średnicy zewnętrznej węża. Próba użycia przewodu o innej średnicy (np. fi 5,5 zamiast fi 6) niemal na pewno spowoduje nieszczelność albo brak możliwości wciśnięcia rurki.

9. Czy te łączniki są kompatybilne z metalowymi przewodami?
   Zazwyczaj projektowane są pod elastyczne rurki z tworzyw (poliamid, PU, teflon PTFE itp.). Metalowe rurki – jeśli mają odpowiednią tolerancję wymiarową – czasem też mogą być stosowane, ale sprężystość metalowej rurki jest inna niż tworzywa, co może utrudnić montaż. Producent zwykle zaleca użycie miękkich węży z tworzyw, by zapewnić najwyższą szczelność.

10. Jak zabezpieczyć niewykorzystany wylot w łączniku (jeśli takowy byłby w przyszłości)?
    Można użyć zaślepki wtykowej o odpowiedniej średnicy. Proste wpięcie zaślepki zapobiega wyciekowi powietrza do czasu, aż dany port będzie potrzebny. Jednakże w opisanych tu wariantach kątowych najczęściej mamy do czynienia z jednym wejściem i jednym wyjściem pod kątem.

11. Na co zwrócić uwagę przy zakupie?

• Średnica przewodu (4, 6 lub 8 mm).

• Zakładane ciśnienie pracy.

• Planowana temperatura pracy.

• Ewentualne wymagania chemiczne (oleje, czy specjalne media).

• Warunki gwarancji i jakość wykonania (CPP PREMA od lat słynie z wysokich standardów).

12. Co robić, jeśli połączenie się obraca lub jest niestabilne?
    Po włożeniu przewodu w złączkę wtykową zwykle można w pewnym zakresie obrócić wąż, ale samo połączenie jest szczelne. Jeśli jednak czuć zbyt duży luz, sprawdź, czy pierścień zaciskowy nie uległ uszkodzeniu lub czy przewód nie jest za cienki. W takiej sytuacji najczęściej wymiana przewodu lub całej złączki rozwiązuje problem.

13. Czy można dokręcać te złączki kluczem, czy są tylko wciskane?
    Same złączki kątowe wtykowe do przewodu i złączki nie mają gwintów zewnętrznych, które się dokręca. Ich istota polega na systemie push-in. Jeśli jednak z drugiej strony (po stronie złączki) znajduje się wersja z gwintem, wówczas to gwint wkręca się w korpus urządzenia lub inny element, stosując klucz o odpowiednim rozmiarze.

14. Czy łącznik kątowy fi 8 mm jest dużo większy w wymiarach od fi 6 mm?
    Naturalnie, warianty 8 mm będą nieco większe pod względem średnicy korpusu i długości ramienia, ale różnice są niewielkie. Szczegółowe wymiary można znaleźć w tabelach producenta.

15. Czy można naprawić uszkodzony pierścień zaciskowy?
    Zazwyczaj nie. Konstrukcja push-in jest fabrycznie zmontowana i zaprojektowana jako całość. Jeżeli pierścień ulegnie uszkodzeniu, konieczna jest wymiana całej złączki. Na szczęście takie przypadki zdarzają się niezwykle rzadko i najczęściej wynikają z użycia siły lub nadmiernych drgań.

Te najważniejsze zagadnienia obejmują całą ścieżkę użytkowania łączników kątowych wtykowych – od etapu planowania instalacji (dobór ciśnienia, mediów) poprzez montaż, aż po rozwiązanie ewentualnych problemów podczas eksploatacji. Mając taką wiedzę, użytkownik może czerpać pełne korzyści z niezawodnego, szczelnego i prostego w obsłudze systemu, który wspomaga pracę instalacji pneumatycznej w szerokim zakresie zastosowań.
