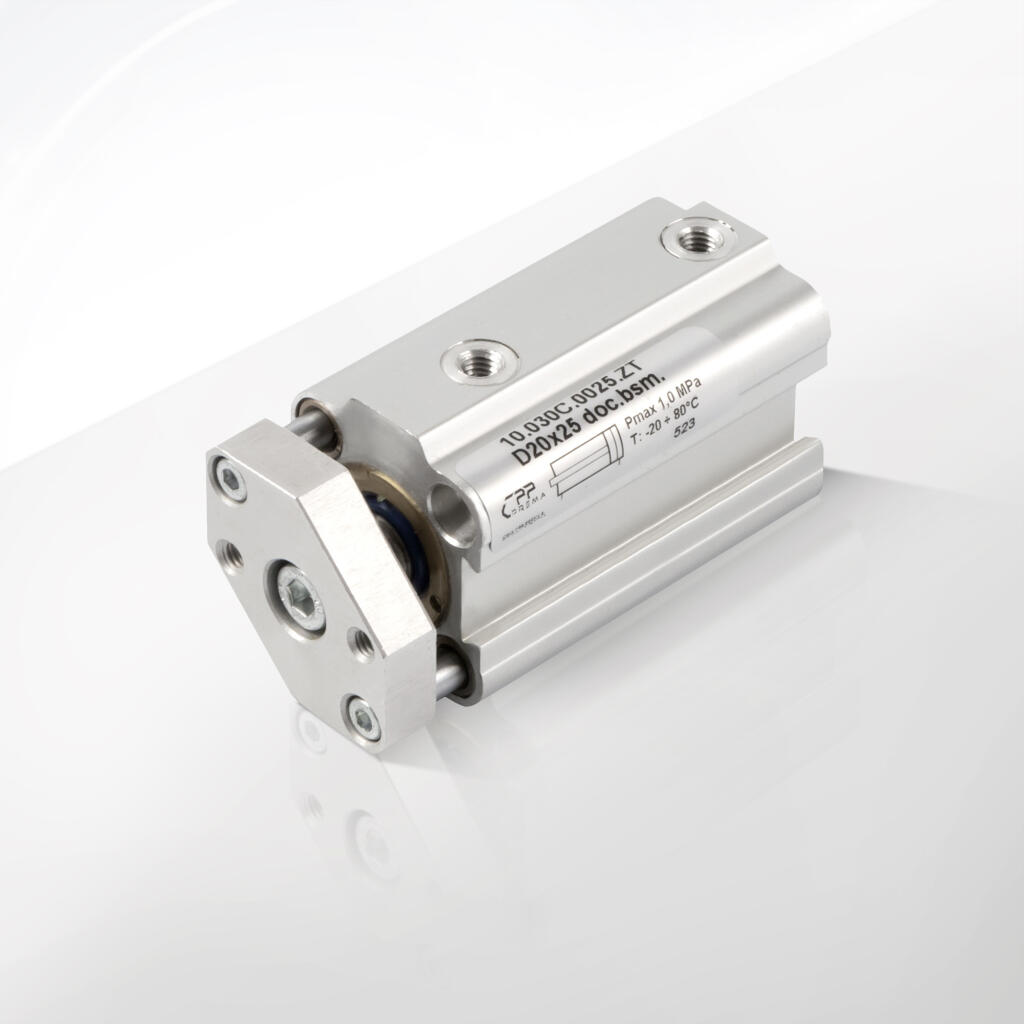

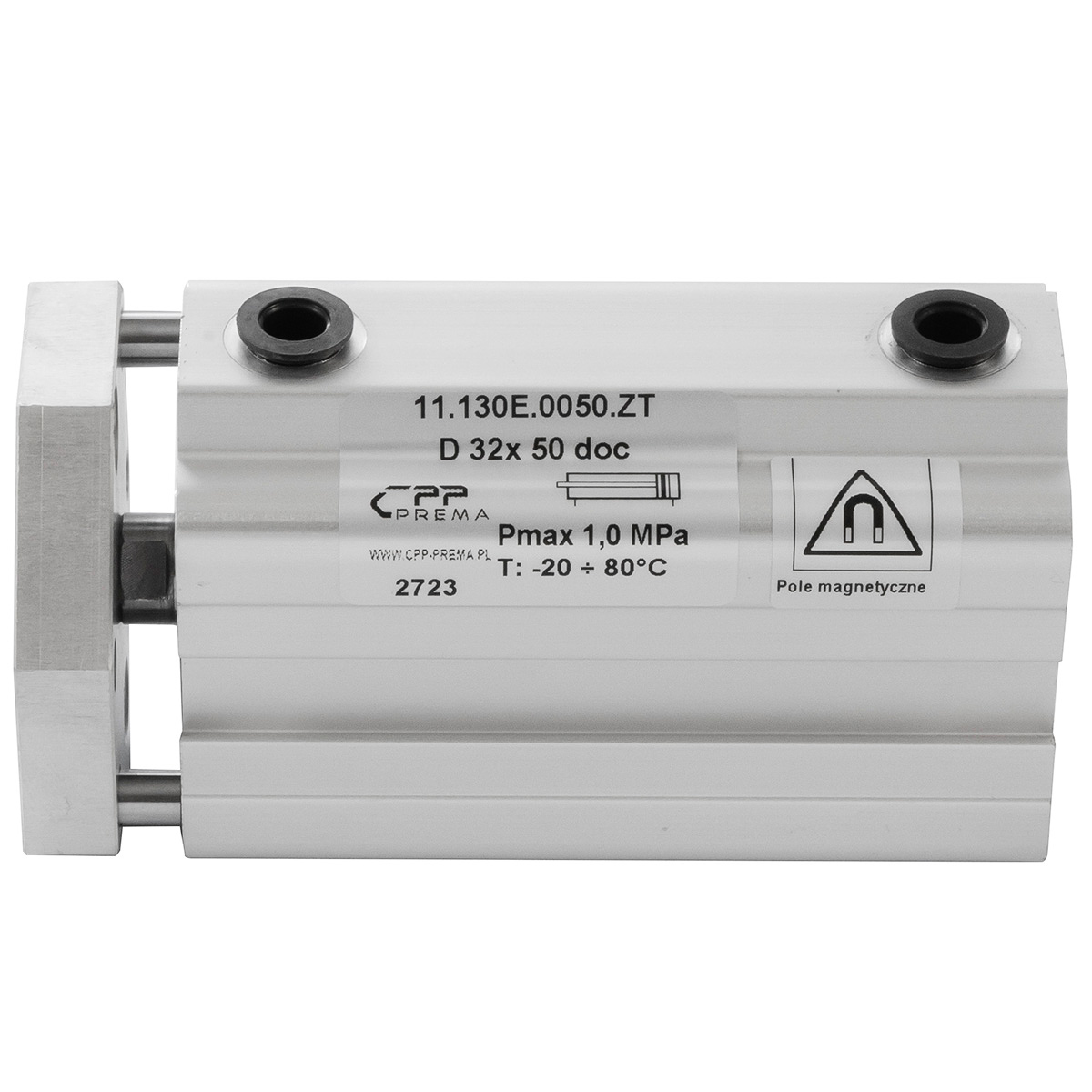

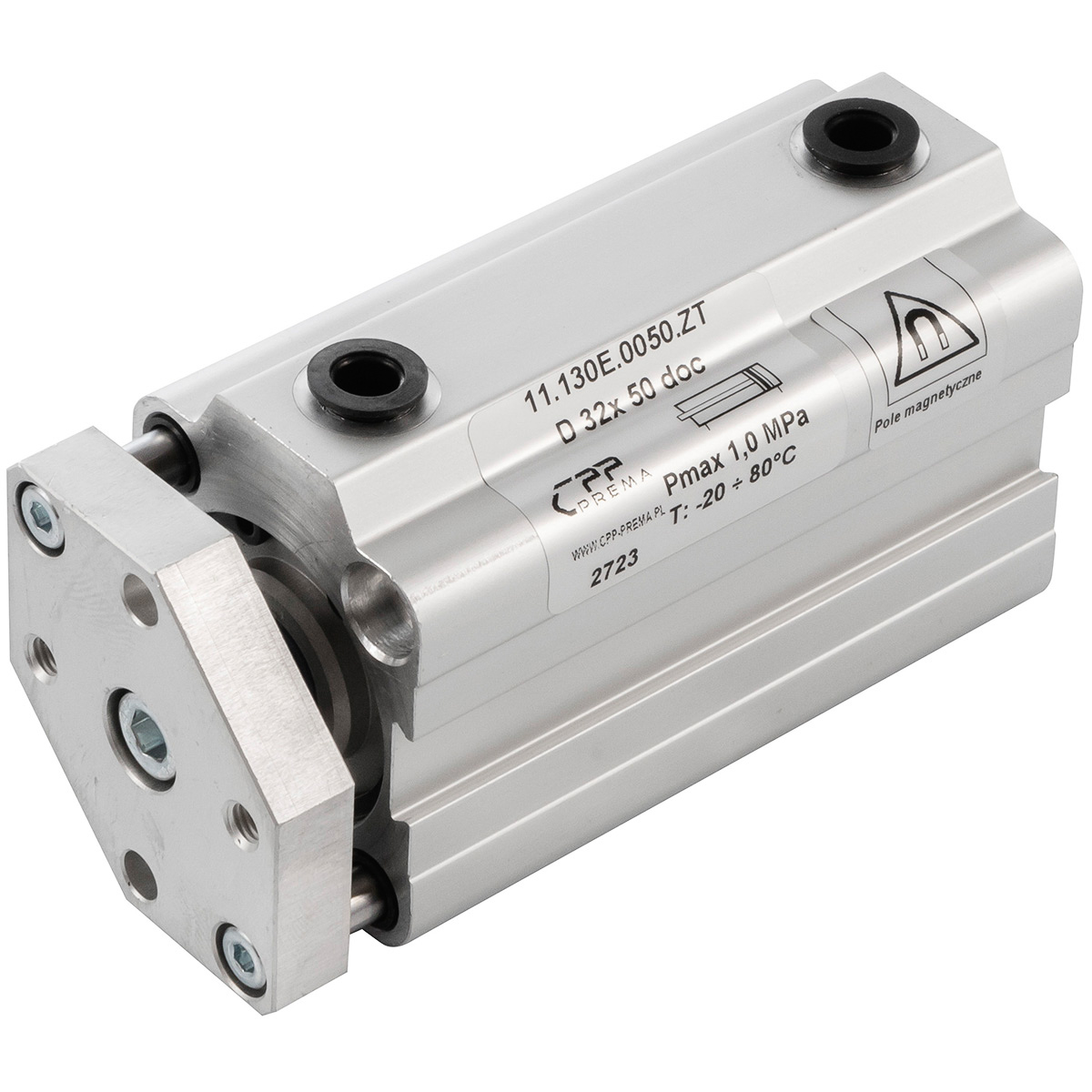

Seria SDK 030,130 ZT z zabezpieczeniem przed obrotem (antyobrotowe)

Siłowniki pneumatyczne dociskowe z Serii SDK 030,130 ZT firmy CPP PREMA, wyposażone w zabezpieczenie przed obrotem (antyobrotowe), to innowacyjne rozwiązanie przeznaczone do zadań wymagających zarówno precyzji ruchu, jak i stabilności w trakcie dociskania elementów. Już na etapie projektowania postawiono na funkcjonalność, niezawodność i wytrzymałość, co zaowocowało opracowaniem szerokiej gamy modeli (od D16 do D100) dostosowanych do różnych wymagań przemysłowych. Dzięki specjalnemu mechanizmowi antyobrotowemu tłoczysko nie obraca się wokół własnej osi, co zapobiega niepożądanemu skręcaniu się części współpracujących, a to z kolei pozwala na stosowanie tych siłowników w jeszcze bardziej wymagających aplikacjach i w miejscach, gdzie każdy stopień obrotu może być krytyczny dla procesu.

Podstawową cechą wyróżniającą siłowniki z tej serii jest ich dwustronne działanie w połączeniu z jednostronnym wyprowadzeniem tłoczyska, uzupełnione o zabezpieczenie przed obrotem. W praktyce oznacza to, że ciśnienie powietrza może być podawane na obie strony tłoka, zapewniając pełną kontrolę nad ruchem w kierunku wysuwu i cofania, jednocześnie uniemożliwiając ruch obrotowy tłoczyska. Tego typu konstrukcja ma szczególne znaczenie w systemach, w których konieczne jest utrzymanie ustalonej orientacji narzędzia przymocowanego do tłoczyska (np. różnego rodzaju chwytaki, końcówki robocze, elementy dociskowe z gwintami czy rolety utrzymywane w ściśle określonej pozycji).

Z punktu widzenia inżynierów i projektantów maszyn, Seria SDK 030,130 ZT oferuje bogaty wybór wariantów średnic i skoków roboczych, dzięki czemu z łatwością można dobrać siłownik o optymalnych parametrach. Na przykład w miejscach, gdzie liczy się kompaktowość konstrukcji oraz możliwość wywierania średniej siły dociskowej, popularnym wyborem może być siłownik D16 lub D20 z krótszym skokiem (np. 5, 10 czy 15 mm). Natomiast w zastosowaniach wymagających znacznie większej siły i dłuższego skoku – np. przy obróbce metali czy w procesach formowania elementów z tworzyw sztucznych – warto sięgnąć po większe warianty, jak D63, D80 czy nawet D100.

Kolejną ważną zaletą tej serii jest zabezpieczenie przed obrotem (w dokumentacji określane często jako wariant “ZT” lub „antyobrotowy”). Rozwiązanie to bazuje na wbudowanych prowadnicach bądź specjalnie wyprofilowanej części tłoczyska, która współpracuje z korpusem siłownika. Dzięki temu mechanizm tłoczysko nie obraca się wokół własnej osi, lecz jedynie wykonuje ruch posuwisto-zwrotny. Ma to szczególne znaczenie w aplikacjach zautomatyzowanych, gdzie każdy kąt obrotu mógłby zakłócać pracę dalszych elementów linii produkcyjnej. Przykładowo, w maszynach pakujących, w robotyce, a także przy procesach montażowych w przemyśle motoryzacyjnym czy elektronicznym, taka stabilizacja jest nieoceniona.

CPP PREMA, jako producent, dołożyła starań, by wszystkie modele w obrębie Serii SDK 030,130 ZT zachowywały wysoki poziom standaryzacji. Oznacza to, że bez względu na rozmiar czy rodzaj gwintu, siłowniki charakteryzują się podobnym stylem montażu, zbliżonymi rozwiązaniami w zakresie materiałów uszczelnień czy konstrukcji tłoczyska. Ten spójny projekt przekłada się na ułatwienie prac projektowych i serwisowych. Przykładowo, jeśli w linii produkcyjnej wykorzystywane są już siłowniki dociskowe z rodziny SDK 030,130 bez zabezpieczenia przed obrotem, przejście na wariant ZT nie wymaga zasadniczo zmiany całej infrastruktury. Wystarczy dobrać odpowiednio średnicę i skok, a także zwrócić uwagę na dopasowanie punktów mocowania.

Ważnym aspektem, który docenia wielu użytkowników, jest kompaktowa budowa siłowników z zabezpieczeniem przed obrotem. Mimo dodatkowego prowadzenia antyobrotowego, wymiary zewnętrzne zostały zoptymalizowane, aby uniknąć nadmiernego rozrostu gabarytów urządzenia. Dzięki temu siłowniki te można instalować w ograniczonych przestrzeniach czy zabudowach maszyn, bez konieczności przeprojektowywania całej linii technologicznej.

Oprócz tego warto zwrócić uwagę na zastosowane w tej serii materiały konstrukcyjne. Standardowo pokrywy wytwarza się z aluminium (stop zapewniający wysoką odporność na korozję oraz wytrzymałość przy niskiej masie), tłoczysko z wysokojakościowej stali węglowej chromowanej, a uszczelnienia z odpornego na ścieranie poliuretanu (PU). Ten zestaw materiałów gwarantuje długą żywotność, nawet przy intensywnej eksploatacji w warunkach przemysłowych. Chromowana powierzchnia tłoczyska znacząco redukuje tarcie, zapewniając płynny ruch i minimalizując ryzyko uszkodzenia uszczelnień.

Pod względem parametrów pracy, siłowniki dociskowe Serii SDK 030,130 ZT sprawdzają się w ciśnieniach rzędu 6–8 bar (typowa wartość w pneumatyce), przy czym maksymalna dopuszczalna wartość może sięgać do około 10 bar (lub 1,0 MPa), w zależności od szczegółowej specyfikacji. Zakres temperatur eksploatacji zwykle wynosi od -20°C do +80°C, co pokrywa zdecydowaną większość standardowych zastosowań w przemyśle. Na zamówienie dostępne są także warianty przystosowane do pracy w wyższych lub niższych temperaturach, gdzie np. wymienia się standardowe uszczelnienia PU na inne, bardziej odporne na ekstremalne warunki (NBR, FKM/Viton itp.).

Dodatkowym atutem Serii SDK 030,130 ZT jest dokładna dokumentacja oraz przyjazne użytkownikowi karty katalogowe. Dzięki nim łatwo poznać najważniejsze wymiary (np. L1, L2, L3, skoki, pozycje portów pneumatycznych, rodzaj gwintu w tłoczysku) oraz parametry użytkowe. Rysunki techniczne uwzględniają również miejsce montażu czujników położenia tłoka, co bywa kluczowe w aplikacjach wykorzystujących rozbudowane systemy sterowania PLC.

Na etapie eksploatacji docenia się także stosunkowo prostą konserwację siłowników. Regularne przeglądy – skupiające się na czyszczeniu tłoczyska i korpusu, kontroli stanu uszczelnień i ewentualnych wycieków – w zupełności wystarczą, by urządzenia tej serii mogły funkcjonować bezawaryjnie przez długi czas. Ponadto, dość popularną praktyką jest stosowanie w układzie pneumatycznym filtrów i odwadniaczy, które chronią wnętrze siłownika przed zanieczyszczeniami i nadmierną wilgocią. W przypadku pracy w warunkach wymagających mgły olejowej można zastosować dodatkowe smarowanie, choć standardowo siłowniki dociskowe Serii SDK 030,130 ZT są przystosowane do bezsmarowej pracy z czystym, suchym i odpowiednio przefiltrowanym powietrzem.

Wreszcie, warto wspomnieć o szerszym kontekście zastosowań. Ponieważ mówimy o siłownikach dociskowych, ich główna funkcja to generowanie siły nacisku na określony element – np. w procesach montażu, prasy, znakowania, zgrzewania czy przytrzymywania detali w trakcie obróbki. Zabezpieczenie przed obrotem dodatkowo pozwala wprowadzać momenty obciążenia (albo zapobiegać momentom obciążenia obrotowego), przez co narzędzie zamocowane na końcu tłoczyska pozostaje zawsze w tej samej orientacji. Różnorodność dostępnych modeli sprawia, że niniejsze siłowniki można spotkać w takich gałęziach przemysłu, jak: automatyka przemysłowa, inżynieria precyzyjna, obrabiarki CNC, linie montażowe w przemyśle motoryzacyjnym, a nawet w mniej oczywistych sektorach, np. w produkcji opakowań czy w branży spożywczej (oczywiście przy spełnieniu określonych warunków higieny).

Zastosowanie siłowników pneumatycznych dociskowych z Serii SDK 030,130 ZT firmy CPP PREMA jest niezwykle szerokie, co wynika z ich unikalnych cech konstrukcyjnych: zabezpieczenia przed obrotem, dwustronnego działania oraz jednostronnego wyprowadzenia tłoczyska. Poniżej przedstawiono przykładowe obszary i scenariusze, w których te siłowniki znajdują szczególne uznanie.

1. Przemysł motoryzacyjny
   W branży automotive liczy się stabilność, powtarzalność i bezpieczeństwo procesów montażowych. Na przykład podczas instalacji podzespołów w komorze silnika bądź przy montażu układów hamulcowych, kluczowe jest utrzymanie elementu w ściśle określonej orientacji. Mechanizm antyobrotowy w siłownikach Serii SDK 030,130 ZT eliminuje ryzyko skręcania się tłoczyska, dzięki czemu docisk odbywa się zawsze w tej samej pozycji. Dodatkowo dwustronne działanie pozwala na szybkie wysunięcie i cofnięcie tłoczyska, co skraca cykl montażowy i zwiększa wydajność linii produkcyjnej.

2. Robotyka i automatyka przemysłowa
   W zautomatyzowanych układach produkcyjnych często montuje się różnego rodzaju chwytaki czy końcówki robocze, które muszą pozostać w stałej orientacji kątowej względem detalu. Siłowniki dociskowe z zabezpieczeniem przed obrotem idealnie nadają się do takich zadań, bo precyzyjnie kontrolują ruch posuwisto-zwrotny bez żadnych odchyleń obrotowych. Daje to pewność, że chwytak zawsze trzyma obrabiany element w tej samej orientacji, co przekłada się na powtarzalność i jakość procesu.

3. Linie montażowe w przemyśle elektroniki
   Miniaturyzacja i wrażliwość komponentów elektronicznych wymagają dużej precyzji i delikatności w trakcie procesów montażowych. Zbyt duży moment obrotowy lub niekontrolowany ruch może doprowadzić do uszkodzenia drobnych elementów, płytek PCB czy wrażliwych złączy. Dzięki mechanizmowi antyobrotowemu, siłowniki z Serii SDK 030,130 ZT pozwalają na precyzyjne dociskanie, gwarantując stabilność orientacji. Ich kompaktowe wymiary ułatwiają zabudowę nawet w niewielkich stacjach montażowych, gdzie przestrzeń jest ograniczona.

4. Przemysł opakowaniowy i spożywczy
   W maszynach pakujących, zamykających czy etykietujących istotne jest, by docisk (np. przy zaciskaniu wieczek czy zakrętek) odbywał się w kontrolowany sposób. Nie może dojść do przypadkowego obrócenia nakrętki albo narzędzia dociskowego, ponieważ wpłynęłoby to na szczelność opakowania i mogłoby zagrażać jakości produktu spożywczego. Siłowniki antyobrotowe zapewniają zatem powtarzalność i bezpieczeństwo, co w środowisku spożywczym ma szczególne znaczenie – zwłaszcza jeśli stosuje się zalecane przez producenta materiały i dba o higienę urządzeń.

5. Branża drzewna i meblarska
   Procesy frezowania, szlifowania i wiercenia w elementach drewnianych często wymagają dociskania i stabilizacji materiału. Niepożądane obroty tłoczyska mogłyby wpływać na nieprecyzyjność docisku, zwłaszcza przy ustawianiu nietypowych kształtów czy krawędzi. Zastosowanie siłowników dociskowych z zabezpieczeniem przed obrotem gwarantuje, że detal będzie przytrzymywany w stałej pozycji, nie narażając się na przesunięcia kątowe podczas pracy maszyny.

6. Przemysł metalowy i obróbka skrawaniem
   W różnych operacjach związanych z obróbką metali – takich jak wiercenie, toczenie, frezowanie czy spawanie – istnieje potrzeba solidnego zamocowania przedmiotu obrabianego. Siłowniki dociskowe Serii SDK 030,130 ZT mogą służyć jako elementy mocujące w imadłach pneumatycznych, automatycznych zaciskach czy innych systemach pozycjonowania detali. Zabezpieczenie antyobrotowe tłoczyska dodatkowo zapobiega przekręcaniu się narzędzi dociskających, co w niektórych aplikacjach (np. precyzyjne spawanie punktowe) bywa kluczowe dla utrzymania wysokiej jakości łączenia.

7. Branża tworzyw sztucznych
   W procesach formowania i zgrzewania termicznego często stosuje się siłowniki do docisku formy lub utrzymania kształtu elementu podczas chłodzenia. Jeżeli wymagana jest pewna orientacja formy czy narzędzia zgrzewającego, siłowniki z mechanizmem antyobrotowym okazują się nieocenione. Gwarantują bowiem, że docisk przebiega w ten sam sposób przez cały cykl, co poprawia wydajność i jakość produktu końcowego.

8. Aplikacje testowe i kontrolne
   W laboratoriach badawczych, centrach kontroli jakości czy działach R&D, siłowniki pneumatyczne dociskowe wykorzystuje się do przeprowadzania różnego rodzaju testów wytrzymałościowych, zmęczeniowych czy szczelności. Zwłaszcza w testach powtarzalnych istotne jest, by narzędzie dociskowe zawsze naciskało próbkowany element w tym samym miejscu i pod tym samym kątem. Mechanizm antyobrotowy siłowników z Serii SDK 030,130 ZT eliminuje odchyłki kątowe, co zapewnia wiarygodność i powtarzalność wyników badania.

9. Systemy transportu i pozycjonowania
   Automatyzacja zakłada częste przenoszenie, pozycjonowanie i dociskanie elementów w systemach transportowych, np. na taśmach czy w systemach kartezjańskich. Siłowniki dociskowe są tam wykorzystywane do chwilowego blokowania pozycji przedmiotu, wypychania go z taśmy lub dociskania do określonej płaszczyzny. Dzięki kompaktowej budowie i antyobrotowej funkcji tłoczyska, możliwe jest uniknięcie błędów pozycjonowania. To szczególnie ważne, gdy w danym systemie występują mechanizmy wizyjne lub kiedy precyzja ułożenia kolejnych detali decyduje o ostatecznej jakości produktu.

10. Przemysł chemiczny i farmaceutyczny
    W tych branżach kluczową rolę odgrywa czystość i szczelność. Siłowniki z Serii SDK 030,130 ZT, dzięki możliwości wyposażenia w odpowiednie uszczelnienia (np. na bazie poliuretanu lub innych tworzyw odpornych chemicznie), sprawdzają się w procesach dozowania, mieszania czy zamykania pojemników. Zabezpieczenie antyobrotowe zapewnia, że narzędzie dociskowe nie ulegnie rotacji przy kontakcie z aparaturą – co może być kluczowe, kiedy mamy do czynienia z reakcjami chemicznymi lub substancjami niebezpiecznymi.

11. Specjalistyczne aplikacje wojskowe i lotnicze
    Chociaż w typowej eksploatacji przemysłowej rzadko myślimy o tych sektorach, to jednak precyzyjne siłowniki pneumatyczne dociskowe z antyobrotem mogą znaleźć zastosowanie w systemach testowania i serwisowania sprzętu wojskowego czy lotniczego. Stabilność orientacji przy docisku jest szczególnie ważna w zakresie montażu czujników, paneli elektronicznych czy elementów konstrukcyjnych, gdzie każdy niewielki obrót może skutkować odchyłką przekraczającą normy bezpieczeństwa.

12. Obszary badawczo-rozwojowe i prototypownie
    W działach R&D firm produkcyjnych siłowniki z mechanizmem antyobrotowym bywają nieocenione, gdy konstruktorzy potrzebują szybkiego prototypowania linii produkcyjnej lub stanowisk testowych. Dzięki szerokiej gamie średnic i skoków, można zbudować uniwersalne stanowiska pomiarowe, dociskowe czy montażowe, dostosowując siłowniki do zmieniających się zadań w trakcie prac badawczych. Z kolei precyzja i stabilność orientacji tłoczyska pozwala na łatwą implementację czujników, kamer wizyjnych czy mikromanipulatorów.

13. Aplikacje offshore i morskie
    Choć w standardzie siłowniki te przeznaczone są do użytkowania w typowych warunkach przemysłowych, nic nie stoi na przeszkodzie, aby – przy doborze właściwych powłok antykorozyjnych i odpowiednich uszczelnień – używać ich w obszarach narażonych na działanie wilgoci czy zasolenia (np. na platformach wiertniczych). Zabezpieczenie antyobrotowe w takich sytuacjach może pełnić dodatkową rolę w utrzymaniu stabilności przy dużych wibracjach czy zmieniającym się obciążeniu w wyniku falowania.

14. Przemysł kolejowy
    Przy naprawach i montażu elementów taboru kolejowego siłowniki pneumatyczne często stosowane są w przenośnych lub stacjonarnych systemach dociskowych. Mechanizm antyobrotowy bywa tu cenny, gdyż eliminuje niekontrolowany skręt w miejscach trudno dostępnych, gdzie operator ma ograniczone możliwości ręcznej korekty położenia.

15. Obszary niestandardowe
    Seria SDK 030,130 ZT pozwala na różnorodne modyfikacje, m.in. zmianę typu gwintów (wewnętrzne lub zewnętrzne) oraz możliwość modyfikacji skoków. Dlatego zdarza się, że klienci wykorzystują te siłowniki w bardzo nietypowych instalacjach, np. w urządzeniach pomiarowych, aparaturze naukowej czy maszynach prototypowych, w których kluczowe jest zarówno precyzyjne dociśnięcie, jak i brak nawet minimalnej rotacji tłoczyska.

Wspólny mianownik wszystkich powyższych zastosowań to potrzeba stabilnego docisku i pewności, że tłoczysko nie obróci się wokół własnej osi. W przemyśle stale rośnie zapotrzebowanie na układy o coraz większej precyzji i powtarzalności, co doskonale koresponduje z możliwościami oferowanymi przez Serię SDK 030,130 ZT.

Wielu użytkowników docenia ponadto fakt, że oprócz samego zabezpieczenia antyobrotowego i kompaktowej konstrukcji, siłowniki te świetnie radzą sobie w zróżnicowanych warunkach otoczenia. W większości typowych aplikacji przemysłowych nie ma potrzeby stosowania żadnych specjalnych zabiegów konserwacyjnych ponad standard (np. okresowe sprawdzanie stanu uszczelnień, czyszczenie zewnętrznych powierzchni), co przekłada się na oszczędność czasu i kosztów eksploatacji.

Warto też wspomnieć, że w branżach wymagających szczególnej czystości (spożywczej, farmaceutycznej czy kosmetycznej), siłowniki pneumatyczne dociskowe z tej serii można zamawiać w wersjach o podwyższonej odporności na korozję, np. z anodowanymi powierzchniami aluminium i uszczelnieniami dostosowanymi do wyższych standardów higienicznych. Dzięki temu nie ma ryzyka wnikania zanieczyszczeń w mechanizmy prowadzące, a ewentualne procesy mycia czy dezynfekcji linii produkcyjnej nie wpływają negatywnie na trwałość samego siłownika.

Z kolei w zastosowaniach wysoko precyzyjnych (np. montaż mikrokomponentów, pozycjonowanie w mikrometrycznej skali), klienci wybierają siłowniki o stosunkowo małej średnicy (D16, D20, D25) z krótkimi skokami, co pozwala na niemal zerowe odchyłki obrotowe i liniowe. Zabezpieczenie przed obrotem w połączeniu z precyzyjną regulacją ciśnienia i prędkości przesuwu tłoczyska (poprzez odpowiednie zawory dławiąco-zwrotne) umożliwia uzyskanie przewidywalnych i stabilnych wyników w każdych warunkach.

Dane techniczne stanowią fundament przy wyborze właściwego modelu siłownika pneumatycznego dociskowego. W przypadku Serii SDK 030,130 ZT z zabezpieczeniem przed obrotem firma CPP PREMA przygotowała rozbudowany zestaw parametrów, dzięki któremu można precyzyjnie dobrać urządzenie do konkretnej aplikacji. Poniżej przedstawiamy najważniejsze aspekty techniczne, na które warto zwrócić uwagę:

1. Średnice i zakresy skoków

   • Średnice (D): Dostępne warianty obejmują rozmiary od D16 aż po D100, co przekłada się na bardzo szeroki wachlarz możliwych sił docisku.

   • Skoki robocze: W zależności od modelu, skoki mogą wahać się od kilku milimetrów (np. 5, 8, 10 mm) aż do kilkuset milimetrów (nawet 300–400 mm przy większych średnicach). Tak duża rozpiętość pozwala na optymalne dopasowanie siłownika do potrzeb aplikacji – czy to krótkoskokowych zadań, czy bardziej rozbudowanych procesów wymagających dłuższego zakresu ruchu.

   • Możliwość dostosowania: Niektóre projekty przemysłowe potrzebują niestandardowych skoków (np. 23 mm, 57 mm). Producent umożliwia zamówienie siłownika w wersji specjalnej, choć wiąże się to z okresem oczekiwania i dodatkowymi uzgodnieniami technicznymi.

2. Dwustronne działanie z jednostronnym tłoczyskiem

   • Dwustronne zasilanie: Komory po obu stronach tłoka mogą być zasilane sprężonym powietrzem, co zapewnia kontrolę ruchu w obu kierunkach (wysuw i cofanie).

   • Jednostronne wyprowadzenie tłoczyska: Tłoczysko wysuwa się tylko z jednej strony siłownika, co ułatwia montaż i minimalizuje ryzyko kolizji z innymi elementami maszyny.

3. Zabezpieczenie przed obrotem (ZT)

   • Mechanizm antyobrotowy: Realizowany zazwyczaj poprzez specjalne profile kształtowe w tłoczysku i wewnątrz korpusu. Zapewnia to blokadę obrotu tłoczyska wokół własnej osi.

   • Dokładność blokady: W większości modeli odchylenia kątowe są minimalne (zwykle poniżej 1 stopnia, często rzędu ułamka stopnia), co przekłada się na wysoką precyzję docisku.

4. Maksymalne ciśnienie pracy

   • Standardowo siłowniki są przystosowane do pracy przy ciśnieniu do ok. 10 bar (1,0 MPa). Typowe ciśnienie robocze w instalacjach pneumatycznych to ok. 6–8 bar, co zapewnia zapas bezpieczeństwa.

   • W niektórych wariantach (szczególnie większe D80 czy D100) warto zweryfikować maksymalne dopuszczalne ciśnienie w dokumentacji technicznej, by nie przekroczyć granic konstrukcyjnych.

5. Zakres temperatur pracy

   • Wersje standardowe pracują w zakresie od -20°C do +80°C.

   • Na zamówienie istnieją warianty przystosowane do wyższych temperatur (np. do +120°C) lub do pracy w warunkach mroźnych (poniżej -20°C), jednak może to wymagać zastosowania specjalnych uszczelnień i smarów.

6. Prędkość ruchu tłoczyska

   • Maksymalna prędkość zależy od regulacji przepływu powietrza (dławiki, zawory), ale typowo wynosi od kilku do kilkunastu centymetrów na sekundę.

   • Zbyt duża prędkość wysuwu w krótkim czasie może powodować uderzenia i zwiększone zużycie uszczelnień, dlatego zaleca się stosowanie amortyzacji bądź stopniowej regulacji przepływu.

7. Materiały uszczelnień

   • Standardowo: Poliuretan (PU), zapewniający bardzo dobrą odporność na ścieranie i szczelność w typowych warunkach przemysłowych.

   • Opcjonalnie: NBR, FKM (Viton) i inne materiały uszczelnień w przypadku pracy w ekstremalnych temperaturach lub w kontakcie z agresywnymi chemikaliami.

8. Rodzaje gwintów i mocowań

   • Tłoczysko może być zakończone gwintem wewnętrznym lub gwintem zewnętrznym, co ułatwia montaż różnorodnych końcówek (np. chwytaków, stożkowych docisków, widełek).

   • Dostępne są również liczne akcesoria mocujące (np. łapy montażowe, kołnierze, przeguby wahliwe), kompatybilne z korpusem siłownika.

   • W dokumentacji technicznej producent często podaje precyzyjne informacje o rozmiarach gwintów i rozstawach otworów, dzięki czemu można łatwo zintegrować siłownik z istniejącym systemem.

9. Pozycja montażu

   • Siłowniki Serii SDK 030,130 ZT mogą pracować w dowolnej pozycji (pionowo, poziomo, pod skosem).

   • Mechanizm antyobrotowy jest tak zaprojektowany, aby nie zakłócać ruchu tłoczyska bez względu na orientację w przestrzeni. Warto jednak pamiętać, że w pozycji pionowej mogą się pojawiać dodatkowe obciążenia związane z masą tłoczyska i narzędzia.

10. Korpus i pokrywy

• Wykonane z lekkiego, ale wytrzymałego stopu aluminium (często anodowanego), co zapewnia odporność na korozję oraz stosunkowo niski ciężar siłownika.

• Dzięki profilowanej tulei korpusu możliwe jest także zamocowanie czujników położenia tłoka lub wyłączników krańcowych w rowkach montażowych.

11. Tłoczysko i prowadnice

• Wytwarzane z wysokogatunkowej stali węglowej z powłoką chromowaną, co znacznie zwiększa odporność na zarysowania i zużycie ścierne.

• Prowadnica antyobrotowa może być integralną częścią tłoczyska lub dodatkowym elementem współpracującym z rowkiem w korpusie.

12. Czujniki położenia tłoka

• W niektórych modelach przewidziano otwory lub rowki do montażu czujników magnetycznych. Można wówczas śledzić pozycję tłoka (np. sygnał wysunięty/schowany), co ułatwia integrację z systemami sterowania PLC.

• Jeśli siłownik wyposażony jest w magnes na tłoku, wystarczy zamontować kompatybilny czujnik zewnętrzny w rowku korpusu, bez konieczności ingerencji w sam mechanizm.

13. Dokumentacja i normy

• Producent dostarcza karty katalogowe, zawierające rysunki wymiarowe, wykresy sił w zależności od ciśnienia, schematy montażowe i wskazówki dotyczące konserwacji.

• Siłowniki są zgodne z większością standardów branżowych (np. normy CE, dyrektywy maszynowej), o ile zostały zainstalowane zgodnie z zaleceniami i stosowane w warunkach przewidzianych w dokumentacji.

14. Charakterystyka siły docisku

• Siła docisku zależy od pola przekroju tłoka (π·D²/4) oraz aktualnego ciśnienia powietrza. Przykładowo, dla siłownika D20 przy 6 barach, można osiągnąć siłę rzędu kilkuset niutonów, podczas gdy przy D63 i tym samym ciśnieniu siła wzrośnie nawet do kilku tysięcy niutonów.

• Dwustronne działanie sprawia, że podobna siła występuje także przy cofaniu tłoczyska (choć tu trzeba uwzględnić powierzchnię zajętą przez pręt tłoczyskowy).

15. Żywotność

• Przy odpowiedniej konserwacji i eksploatacji (przefiltrowane powietrze, regularna kontrola uszczelnień, unikanie zbyt dużych prędkości wysuwu) siłowniki mogą pracować wiele milionów cykli.

• W razie zużycia uszczelnień lub innych elementów, istnieje możliwość przeprowadzenia remontu bądź regeneracji, co przedłuża okres użytkowania urządzenia.

16. Smarowanie

• W standardowych warunkach siłowniki dociskowe Serii SDK 030,130 ZT mogą pracować bezsmarowo, przy zasilaniu suchym i czystym powietrzem.

• Jeżeli instalacja pneumatyczna wyposażona jest w lubryfikator, warto zadbać o dobranie właściwego oleju do pracy z uszczelnieniami PU i zachowanie odpowiedniego dawkowania, by nie narażać siłownika na nadmierne gromadzenie się osadu.

17. Hałas i wibracje

• Siłowniki pneumatyczne zwykle generują niewielki poziom hałasu, a ewentualne drgania są zależne głównie od prędkości ruchu oraz siły, z jaką tłok uderza w pokrywę krańcową.

• Stosowanie amortyzacji (np. elastomerowych wkładek w pokrywach) pomaga obniżyć hałas i wydłużyć żywotność elementów mechanicznych.

18. Odporność na warunki środowiskowe

• Aluminium i stal chromowana wykazują wysoką odporność na korozję w standardowych warunkach przemysłowych.

• Jeżeli siłownik ma pracować w warunkach wysokiej wilgotności, dużego zasolenia lub w otoczeniu substancji agresywnych chemicznie, warto skonsultować się z producentem w celu doboru wariantu z powłokami specjalnymi czy uszczelkami FKM.

19. Szczegółowe wymiary i masa

• W zależności od konfiguracji (średnica D, skok S, zabezpieczenie przed obrotem, rodzaj gwintu) masa siłownika oraz jego dokładne gabaryty mogą się znacząco różnić. Wszystkie te informacje znajdują się w katalogach producenta bądź w specyfikacjach dostępnych online.

• Przy projektowaniu maszyn szczególne znaczenie może mieć masa własna siłownika, zwłaszcza przy montażu na manipulatorach czy robotach, gdzie każdy kilogram jest istotny dla doboru napędu.

Materiały użyte w siłownikach pneumatycznych dociskowych Serii SDK 030,130 ZT z zabezpieczeniem przed obrotem odgrywają kluczową rolę w zapewnieniu ich trwałości, niezawodności oraz odporności na warunki eksploatacji. Wybór odpowiednich stopów i tworzyw jest efektem wieloletnich doświadczeń w branży pneumatycznej oraz dążenia do ciągłego ulepszania konstrukcji. Poniżej przedstawiamy główne komponenty materiałowe i wyjaśniamy, jak wpływają na wydajność tych siłowników.

1. Aluminiowe pokrywy i korpus

   • Stop aluminium: Najczęściej stosuje się stopy o wysokiej wytrzymałości mechanicznej i odporności na korozję, często dodatkowo anodowane, co poprawia ich własności powierzchniowe.

   • Zalety aluminium: Lekka waga, co ułatwia montaż i ogranicza obciążenia konstrukcji maszyn. Dobra przewodność cieplna pomaga w rozpraszaniu ciepła, co przydaje się w aplikacjach, gdzie siłownik pracuje często i szybko, generując podwyższone temperatury.

   • Wpływ na projekt: Dzięki zastosowaniu lekkich pokryw z aluminium, cały siłownik ma niższą masę, co jest szczególnie ważne w urządzeniach o ruchu dynamicznym, np. w robotach czy manipulatorach.

2. Stal węglowa chromowana

   • Tłoczysko i prowadnice: W siłownikach dociskowych kluczowym elementem jest tłoczysko, które przenosi siłę z tłoka na dociskany przedmiot. W Serii SDK 030,130 ZT stosuje się stal węglową o wysokiej wytrzymałości, pokrytą warstwą chromu.

   • Chromowanie: Ta powierzchnia zapewnia zwiększoną twardość i odporność na ścieranie, a także zmniejsza współczynnik tarcia między tłoczyskiem a uszczelkami. W konsekwencji żywotność siłownika wydłuża się, a spadek precyzji ruchu jest zminimalizowany.

   • Odporność na korozję: Chrom stanowi barierę ochronną przed rdzą i innymi procesami utleniania, co szczególnie doceniają użytkownicy eksploatujący urządzenia w środowiskach wilgotnych, narażonych na pyły czy mgły olejowe.

3. Uszczelnienia poliuretanowe (PU)

   • Podstawowy materiał uszczelniający: Poliuretan łączy w sobie bardzo wysoką odporność na ścieranie z elastycznością wymaganą do zachowania szczelności przy dynamicznym ruchu tłoka.

   • Zalety w praktyce: PU zachowuje swoje właściwości w szerokim zakresie temperatur roboczych (zwykle -20°C do +80°C), nie twardnieje łatwo i nie traci elastyczności. Dzięki temu siłowniki mogą przepracować setki tysięcy cykli bez wycieków czy utraty sprawności.

   • Alternatywne materiały: W aplikacjach specjalnych (np. agresywne chemikalia, wyższe temperatury) można zamówić uszczelnienia z NBR, FKM lub EPDM, ale PU pozostaje najbardziej uniwersalnym rozwiązaniem w większości standardowych zastosowań.

4. Mechanizm antyobrotowy

   • Budowa: Zwykle obejmuje specjalne rowki prowadzące wewnątrz korpusu i odpowiednio ukształtowane występy na tłoczysku. Materiał korpusu i tłoczyska musi być tak dobrany, by nie dochodziło do przyspieszonego zużycia w miejscach styku.

   • Właściwości materiałowe: Ze względu na ruch posuwisto-zwrotny i blokadę obrotu, kluczowe jest zapewnienie odpowiednio niskiego współczynnika tarcia przy zachowaniu wysokiej twardości. Właśnie dlatego tak ważne jest zastosowanie chromowanego tłoczyska (stal) i trwałego korpusu z aluminium.

   • Dokładność spasowania: W siłownikach dociskowych z Serii SDK 030,130 ZT bardzo istotna jest precyzja wykonania tych elementów, aby nie pojawiały się luzy obrotowe, które mogłyby negatywnie wpłynąć na funkcję antyobrotową.

5. Anodowanie aluminium

   • Proces anodowania: To elektrochemiczna metoda utleniania powierzchni aluminium, w wyniku której powstaje warstwa tlenku o zwiększonej odporności na korozję i ścieranie.

   • Zastosowanie w pokrywach siłownika: Dzięki anodowaniu można poprawić trwałość i estetykę elementów zewnętrznych, a także zredukować ryzyko korozji wynikające z ekspozycji na wilgoć czy substancje agresywne.

   • Zalety w sektorach wrażliwych: W branżach spożywczych czy farmaceutycznych anodowana powierzchnia jest łatwiejsza do utrzymania w czystości i spełnia zaostrzone wymagania higieniczne.

6. Elementy mocujące i złączne

   • Śruby, nakrętki, pierścienie segera: Wewnętrzne i zewnętrzne elementy mocujące w siłowniku często wykonuje się ze stali nierdzewnej lub ocynkowanej stali węglowej, aby zachować odporność na korozję.

   • Uszczelki i oringi: Poza głównymi uszczelnieniami tłoka stosuje się mniejsze oringi w różnych punktach (np. przy portach powietrza). Ich zadaniem jest zapobieganie przeciekom w połączeniach gwintowanych. Najczęściej wybierane są warianty z kauczuku NBR lub FKM.

7. Kołnierze i łapy montażowe

   • Dodatkowe akcesoria: Do korpusów siłowników można dokręcić różnego rodzaju łapy, kołnierze czy wsporniki montażowe, też wykonane z aluminium lub stali, zależnie od wymagań.

   • Kompatybilność materiałów: Istotne jest, aby części dodatkowe nie były zbyt miękkie lub zbyt twarde względem korpusu, by nie dochodziło do odkształceń czy nadmiernego zużycia.

8. Odporność na środki smarne i chemikalia

   • W typowych układach pneumatycznych występuje czyste powietrze (osuszone i odfiltrowane). Niekiedy dodaje się mgłę olejową dla lepszego smarowania. Materiały zastosowane w serii SDK 030,130 ZT są na ogół odporne na standardowe oleje do pneumatyki.

   • W przypadku styków z agresywnymi chemikaliami (np. w sektorze farmaceutycznym, chemicznym) można wymagać specjalnych certyfikowanych powłok lub tworzyw. Poliuretan i anodowane aluminium nie zawsze wystarczają w bardzo agresywnych środowiskach, więc warto wtedy poradzić się producenta w sprawie modyfikacji konstrukcji.

9. Trwałość i konserwacja

   • Mała ścieralność: Dzięki dobrym własnościom antykorozyjnym i ściernym, siłowniki z tej serii cechują się długim czasem eksploatacji bez konieczności wymiany elementów.

   • Łatwość w utrzymaniu: Aluminium jest materiałem łatwym do czyszczenia. Wystarczy przetrzeć powierzchnię lekko zwilżoną szmatką, by usunąć pyły przemysłowe i kurz. Podobnie chromowany tłoczysko wymaga jedynie okresowej kontroli czystości.

   • Regeneracja: W razie zużycia uszczelnień można nabyć zestawy naprawcze (oringi, pierścienie, uszczelki tłoka), co umożliwia samodzielną lub serwisową wymianę elementów w krótkim czasie.

10. Wpływ temperatury na materiały

• W skrajnych temperaturach (powyżej +80°C lub poniżej -20°C) aluminium może zmieniać swoją wytrzymałość, a elastomery (np. PU) tracą nieco właściwości elastycznych. Dlatego przy doborze siłownika do takich warunków ważne jest upewnienie się, że użyty materiał i konstrukcja są odpowiednio przystosowane.

• Do zastosowań w jeszcze wyższych temperaturach stosuje się specjalne stopy metali i uszczelki z wysokotemperaturowych polimerów (Viton, Teflon).

11. Proces produkcji

• Obróbka CNC: Elementy siłowników (korpus, pokrywy, tłoczysko) są wytwarzane na maszynach sterowanych numerycznie, co gwarantuje wysoką precyzję i powtarzalność wymiarów.

• Szlifowanie i chromowanie tłoczyska: Stanowią kluczowe etapy zapewniające gładkość powierzchni i odpowiednią twardość.

• Kontrola jakości: Producenci, tacy jak CPP PREMA, przeprowadzają testy szczelności oraz sprawdzają zgodność wymiarową każdej partii siłowników, zanim trafią one do obiegu.

12. Ekologiczny aspekt materiałów

• Aluminium i stal to materiały, które można poddawać recyklingowi. W dobie rosnącego nacisku na ekologię jest to istotna kwestia, gdy przedsiębiorstwa stawiają na zrównoważony rozwój.

• Poliuretan jest trudniejszy w recyklingu, ale dzięki dużej trwałości uszczelnień ogranicza się częstotliwość wymian i produkcję odpadów. Co więcej, ewentualne drobne zużycie (np. oringów) nie generuje masywnych ilości śmieci.

13. Rola precyzji wykonania

• W siłownikach dociskowych wszelkie luzy i niedokładności mogłyby skutkować spadkiem siły docisku czy niekontrolowanymi obrotami tłoczyska. Dlatego tak ważne jest, aby materiały były obrabiane z wysoką dokładnością.

• Przykład: jeżeli prowadnica antyobrotowa ma mieć luz 0,01 mm, to wykonanie korpusu i tłoczyska musi uwzględniać tolerancje rzędu +/- 0,005 mm czy nawet mniejsze – to wymaga nowoczesnego parku maszynowego i surowej kontroli jakości.

14. Warianty specjalne

• Niektóre aplikacje wymagają stalowych korpusów w całości, np. do ekstremalnie wysokich ciśnień lub temperatur. W takich wypadkach producent oferuje wersje customowe, choć są one mniej standardowe i droższe.

• Możliwe jest też nanoszenie specjalnych powłok (np. PTFE) wewnątrz tulei, co obniża tarcie i zwiększa odporność chemiczną.

Prawidłowy montaż i uruchomienie siłowników pneumatycznych dociskowych Serii SDK 030,130 ZT z zabezpieczeniem przed obrotem ma decydujące znaczenie dla ich wydajności i żywotności. Poniżej przedstawiamy szczegółowy opis kroków, które należy podjąć, aby zainstalować siłownik w sposób bezpieczny, efektywny i zgodny z zaleceniami producenta.

1. Przygotowanie miejsca pracy

   • Bezpieczeństwo: Upewnij się, że stanowisko montażowe jest czyste, oświetlone i wolne od zagrożeń mechanicznych. Jeśli praca odbywa się w linii produkcyjnej, najlepiej wyłączyć zasilanie pneumatyczne i elektryczne w obszarze montażu, aby uniknąć przypadkowego uruchomienia urządzeń.

   • Narzędzia: Przygotuj klucze dynamometryczne, klucze imbusowe, wkrętaki, taśmę teflonową (lub pastę uszczelniającą), ewentualne akcesoria montażowe (uchwyty, łapy, kołnierze).

   • Dokumentacja: Zapoznaj się z kartą katalogową siłownika, rysunkami wymiarowymi oraz instrukcją producenta dotyczącą sposobu podłączenia przewodów pneumatycznych, aby uniknąć pomyłek przy wyborze portów zasilających.

2. Weryfikacja siłownika

   • Kontrola wizualna: Sprawdź, czy siłownik nie został uszkodzony w transporcie (wgniecenia w korpusie, pęknięcia, zabrudzenia).

   • Poruszanie tłoczyskiem: Delikatnie spróbuj przesunąć tłoczysko (ręcznie, bez podłączenia powietrza), aby upewnić się, że ruch jest płynny i nie ma blokad. Mechanizm antyobrotowy powinien uniemożliwić swobodny obrót tłoczyska wokół osi, ale pozwolić na ruch liniowy.

   • Zgodność parametrów: Upewnij się, że średnica i skok siłownika odpowiadają wymaganiom aplikacji, a numer seryjny pasuje do zamówienia.

3. Montaż mechaniczny

   • Pozycja pracy: Seria SDK 030,130 ZT może pracować w dowolnej orientacji (pion, poziom, kąt), natomiast warto przewidzieć swobodę dostępu do portów powietrza i punktów regulacji.

   • Uchwyty i kołnierze: Jeśli producent dostarczył dedykowane elementy montażowe (łapy boczne, kołnierz przedni, przegub wahliwy), sprawdź wymiary i otwory. Przykręć je z zachowaniem rekomendowanego momentu dokręcania śrub.

   • Wyrównanie osi: W przypadku gdy siłownik współpracuje z innymi komponentami (np. prowadnicami liniowymi, tłoczyskami, ramionami chwytaka), upewnij się, że oś ruchu jest prawidłowo wyosiowana, aby uniknąć sił bocznych i szybkiego zużycia uszczelnień.

4. Podłączenie pneumatyczne

   • Porty zasilania: Zazwyczaj siłownik dociskowy dwustronnego działania ma dwa porty (oznaczane jako “A” i “B” lub 1 i 2). Sprawdź w instrukcji producenta, który port odpowiada za wysuw, a który za cofanie tłoczyska.

   • Uszczelnienie złączy: Przy gwintach stosuj taśmę teflonową albo specjalną pastę uszczelniającą (odporną na ciśnienie i temperaturę pracy). Należy zachować umiar – nadmiar uszczelniacza może przedostać się do wnętrza siłownika i uszkodzić uszczelki.

   • Zasilanie powietrzem: Zaleca się użycie przewodów i złączy wysokiej jakości, o średnicach dostosowanych do przepływu powietrza. Przed podłączeniem warto przedmuchać przewody, aby usunąć ewentualne zanieczyszczenia.

   • Filtracja i regulacja ciśnienia: W celu wydłużenia żywotności siłownika, warto zainstalować filtr odwadniacz oraz reduktor ciśnienia. Jeśli wymagana jest mgła olejowa, należy zastosować odpowiedni lubryfikator zgodnie z zaleceniami producenta.

   • Kontrola wstępna: Po podłączeniu przewodów, upewnij się, że nie ma wycieków powietrza, a złącza są pewnie dokręcone.

5. Pierwsze uruchomienie

   • Bezciśnieniowy test: Jeżeli to możliwe, sprawdź mechanicznie, czy nic nie blokuje ruchu tłoczyska w układzie.

   • Powolne podawanie powietrza: Włącz zasilanie pneumatyczne przy niskim ciśnieniu (2–3 bar). Pozwoli to na wstępne sprawdzenie ruchu siłownika i wychwycenie ewentualnych nieszczelności.

   • Wielokrotny cykl: Wykonaj kilkukrotne wysunięcie i cofnięcie tłoczyska, obserwując płynność ruchu, głośność uderzenia w położeniach krańcowych oraz stabilność antyobrotową.

   • Stopniowe zwiększanie ciśnienia: Dopiero po pozytywnej weryfikacji wstępnej możesz podnieść ciśnienie do nominalnej wartości (np. 6–8 bar), zgodnie z wymaganiami aplikacji.

6. Regulacja prędkości i amortyzacji

   • Dławiki przepływu: Aby dostosować prędkość wysuwu i cofania, zazwyczaj stosuje się zawory dławiąco-zwrotne montowane bezpośrednio w portach siłownika lub w przyłączach. Wyreguluj je tak, aby ruch tłoczyska był płynny, bez gwałtownych szarpnięć.

   • Amortyzacja końcowa: Jeśli model siłownika ma wbudowane elementy tłumiące (amortyzatory elastomerowe), sprawdź ich stan i ustawienie. Upewnij się, że w krańcowych położeniach nie występują zbyt silne uderzenia.

   • Test z obciążeniem: W przypadku dociskania konkretnych elementów (np. w procesie montażu), warto sprawdzić pracę siłownika pod faktycznym obciążeniem. Ustaw takie parametry ruchu, by uniknąć przeciążeń.

7. Wskazówki eksploatacyjne i konserwacja

   • Regularne przeglądy: Co pewien czas (np. raz w miesiącu czy kwartalnie, w zależności od intensywności pracy) sprawdzaj stan uszczelnień, szczelność połączeń pneumatycznych i czy nie występują żadne wycieki oleju czy powietrza.

   • Czyszczenie: Utrzymuj tłoczysko w czystości – usuń kurz, opiłki lub inne zanieczyszczenia, które mogłyby uszkodzić uszczelnienia.

   • Smarowanie: W większości aplikacji siłowniki Serii SDK 030,130 ZT mogą pracować w trybie bezsmarowym. Jeśli system zawiera jednak mgłę olejową, zadbaj o właściwy stan i jakość oleju w dozowniku.

   • Wymiana uszczelnień: Jeżeli zauważysz spadek siły, nieszczelność lub trudności w ruchu tłoczyska, może być konieczna wymiana uszczelnień. Producent oferuje zestawy serwisowe, co ułatwia naprawę bez konieczności wymiany całego siłownika.

8. Błędy montażu i typowe problemy

   • Niewspółosiowość: Jeżeli tłoczysko jest obciążone siłą boczną, może dojść do przyspieszonego zużycia uszczelnień i prowadnic antyobrotowych. Warto zatem zadbać o odpowiednie wyrównanie osi siłownika i obciążenia.

   • Zbyt duże obciążenie obrotowe: Choć siłowniki ZT chronią przed obrotem tłoczyska, nie są projektowane do przenoszenia bardzo dużych momentów skręcających. Jeżeli proces wymaga sporych sił obrotowych, należy rozważyć dodatkowe prowadnice zewnętrzne.

   • Zabrudzenia i wilgoć: Brak filtracji powietrza i nieregularna konserwacja mogą powodować przedostawanie się pyłów i kondensatu do wnętrza siłownika, zmniejszając jego żywotność.

   • Zbyt wysokie ciśnienie: Przekroczenie maksymalnego zalecanego ciśnienia (ok. 10 bar) może prowadzić do uszkodzenia elementów konstrukcyjnych. Zawsze korzystaj z reduktora ciśnienia i manometru, by mieć pewność, że układ pracuje w granicach bezpiecznych.

9. Integracja z systemem sterowania

   • Czujniki położenia: Jeśli siłownik wyposażono w magnes na tłoku i rowki na czujniki, można dodać sensory reagujące na pozycję tłoka. Umożliwia to pełną automatyzację – np. PLC odbiera sygnał, że tłoczysko jest wysunięte do określonego poziomu, i inicjuje kolejny etap procesu.

   • Zawory rozdzielające: Do sterowania dwustronnego działania siłownika niezbędny jest zawór 5/2 bądź 5/3 (w zależności od potrzeb zatrzymywania w pośrednich pozycjach). Upewnij się, że przepływ zaworu odpowiada wielkości siłownika i oczekiwanej szybkości ruchu.

   • Programowalne sterowniki: W nowoczesnych liniach produkcyjnych siłowniki często współpracują z systemami sensorów i sterownikami PLC, które kontrolują czas i sekwencję operacji. Warto przetestować logikę sterowania przed dopuszczeniem maszyny do produkcji.

10. Końcowy test działania

• Sprawdzenie cyklu roboczego: Uruchom maszynę w trybie automatycznym lub półautomatycznym, obserwując pracę siłownika. Zwróć uwagę na płynność ruchu, brak stuków, nieszczelności i prawidłowe działanie zabezpieczenia antyobrotowego.

• Pomiar siły docisku: Jeśli to krytyczny parametr, można użyć dynamometru albo czujnika siły, by ocenić, czy siłownik generuje wymaganą wartość docisku przy założonym ciśnieniu.

• Weryfikacja orientacji tłoczyska: Upewnij się, że przez cały cykl pracy tłoczysko nie ulega żadnej rotacji, a przy zamontowanym narzędziu kąt pracy pozostaje zgodny z założeniami.

Poniżej zebraliśmy odpowiedzi na najczęściej pojawiające się pytania dotyczące siłowników pneumatycznych dociskowych z Serii SDK 030,130 ZT od CPP PREMA, w szczególności tych z zabezpieczeniem przed obrotem (antyobrotowych). Mamy nadzieję, że rozwieją one większość wątpliwości i pomogą w pełni wykorzystać potencjał tych urządzeń.

1. Czym dokładnie jest zabezpieczenie przed obrotem (antyobrotowe)?
   Zabezpieczenie przed obrotem to mechaniczny system prowadnic, rowków lub występów współpracujących między tłoczyskiem a korpusem siłownika, który uniemożliwia obrót tłoczyska wokół własnej osi. Dzięki temu narzędzie zamocowane na końcu tłoczyska zachowuje stałą orientację kątową, co jest kluczowe w aplikacjach wymagających precyzyjnego pozycjonowania.

2. Dlaczego dwustronne działanie z jednostronnym tłoczyskiem jest tak ważne?
   W takiej konfiguracji sprężone powietrze podaje się na obie strony tłoka w zależności od potrzeb (wysuw lub cofanie). Umożliwia to kontrolę ruchu w obu kierunkach, a tłoczysko wyprowadzone jest tylko z jednej pokrywy, co upraszcza konstrukcję maszyny. Zabezpieczenie przed obrotem dodatkowo eliminuje możliwość skręcania się tłoczyska.

3. Jak dobrać siłę docisku?
   Siła docisku zależy od ciśnienia roboczego i powierzchni przekroju tłoka. W praktyce wystarczy sprawdzić w dokumentacji producenta tabelę “siła vs. ciśnienie” dla konkretnej średnicy (D). Dla przykładu, siłownik o średnicy D40 przy ciśnieniu 6 bar może generować siłę rzędu 750–800 N (uwzględniając przekrój), natomiast przy 8 barach wartość ta będzie wyższa.

4. Czy mogę używać tych siłowników w środowisku zapylonym lub wilgotnym?
   Tak, pod warunkiem zachowania podstawowych zasad konserwacji i stosowania filtracji powietrza. Chromowane tłoczysko i aluminiowy korpus zapewniają podwyższoną odporność na korozję, jednak przy bardzo dużym zapyleniu lub wilgotności wskazane jest częstsze czyszczenie i ewentualne zastosowanie dodatków antykorozyjnych.

5. Czy siłowniki Serii SDK 030,130 ZT nadają się do pracy w wysokich temperaturach?
   Standardowy zakres to od -20°C do +80°C. Istnieją jednak wersje specjalne z uszczelnieniami FKM/Viton i innymi modyfikacjami, przystosowane do temperatur nawet ok. +120°C. W przypadku aplikacji powyżej tego zakresu należy skontaktować się z producentem w celu dopasowania rozwiązań niestandardowych.

6. Jak sprawdzić, czy mechanizm antyobrotowy działa prawidłowo?
   Przy wyłączonym zasilaniu (bez ciśnienia w siłowniku) spróbuj ręcznie obrócić tłoczysko. Powinno stawiać wyraźny opór i nie umożliwiać swobodnego obrotu (ewentualnie jedynie minimalny luz montażowy, liczony w ułamkach stopnia). Jeżeli tłoczysko obraca się swobodnie, może to oznaczać uszkodzenie lub nieprawidłowy montaż mechanizmu.

7. Czy mogę zastosować siłownik antyobrotowy jako element przenoszący moment obrotowy?
   W niewielkim zakresie tak – konstrukcja jest odporna na niepożądany obrót. Jednakże duże momenty skrętne mogą przekraczać dopuszczalne wartości. W przypadku znacznych obciążeń skręcających warto dołożyć zewnętrzne prowadnice bądź zdecydować się na siłowniki zaprojektowane stricte do przenoszenia momentów.

8. Jakie akcesoria mogę zamontować na końcu tłoczyska?
   Tłoczysko (z gwintem wewnętrznym bądź zewnętrznym) pozwala na łatwy montaż różnego typu narzędzi, chwytaków, docisków, widełek czy przegubów kulowych. Jeśli aplikacja wymaga specjalnego mocowania, można wykonać adapter łącznikowy – istotne jest jednak, by nie obciążać nadmiernie elementu obrotowo czy bocznie.

9. Na czym polega konserwacja i jak często trzeba ją przeprowadzać?
   Zazwyczaj wystarczy okresowa kontrola szczelności, czyszczenie tłoczyska i korpusu z pyłów i opiłków oraz weryfikacja poziomu ciśnienia w instalacji. Częstotliwość przeglądów zależy od intensywności pracy – w liniach produkcyjnych 24/7 może to być raz w miesiącu, a w mniej obciążonych aplikacjach wystarczy raz na kwartał.

10. Co zrobić, jeśli siłownik zaczyna przepuszczać powietrze?
    Najpierw zidentyfikuj miejsce wycieku (porty przyłączeniowe, uszczelka tłoczyska, pokrywy). Jeżeli chodzi o uszczelki, konieczna może być ich wymiana na nowe. Większość producentów, w tym CPP PREMA, oferuje zestawy naprawcze. Przy rozszczelnieniu na połączeniu portu warto sprawdzić dokręcenie złącza i stan taśmy teflonowej.

11. Czy siłowniki nadają się do pracy z olejem lub innymi mediami niż powietrze?
    Standardowo projektowane są do sprężonego powietrza o wilgotności i czystości zgodnej z normami ISO. W niektórych aplikacjach można stosować inne gazy obojętne. Jeżeli jednak planujesz użycie cieczy hydraulicznych lub innych płynów, to niniejsze siłowniki mogą się nie sprawdzić z powodu odmiennych wymagań uszczelnieniowych i ciśnieniowych.

12. Czy można ustawić siłownik w pozycji pośredniej i go zablokować?
    Zasadniczo, dwustronny siłownik dociskowy nie blokuje się samoczynnie w pozycjach pośrednich. Aby uzyskać taką funkcję, stosuje się zawory 5/3 z położeniem “zamknięte przepływy” bądź zewnętrzne blokady mechaniczne. Mechanizm antyobrotowy nie ma wpływu na blokowanie pozycji – jedynie zapobiega ruchowi obrotowemu.

13. Jakie są najczęstsze przyczyny uszkodzeń siłownika?

• Przekroczenie dopuszczalnego ciśnienia.

• Silne siły boczne lub momenty skrętne powyżej zdolności mechanizmu antyobrotowego.

• Brak filtracji powietrza i nagromadzenie zanieczyszczeń wewnątrz.

• Nieprawidłowy montaż i brak wyrównania osi między siłownikiem a elementem dociskanym.

• Intensywna praca bez odpowiednich przerw, powodująca przegrzewanie się uszczelnień.

14. Czy można zmieniać prędkość ruchu podczas pracy?
    Tak, jeśli mamy zainstalowane zawory dławiąco-zwrotne przy portach siłownika. Regulacja dławików (ręcznie lub sterowana zdalnie, np. przez zawór proporcjonalny) pozwala na zmianę przepływu powietrza i tym samym regulację prędkości wysuwu i cofania.

15. Jakie normy bezpieczeństwa spełniają te siłowniki?
    Zazwyczaj producent deklaruje zgodność z dyrektywą maszynową CE oraz normami ISO dotyczącymi wyposażenia pneumatycznego (np. ISO 6432, ISO 15552 – choć Seria SDK 030,130 ZT może mieć własne wymiary). Każdorazowo warto zapoznać się z dokumentacją, by potwierdzić zgodność z wymogami danej aplikacji.

16. Jak rozpoznać model siłownika po oznaczeniu w katalogu?
    Kod często zawiera informacje o średnicy (np. D25, D40), skoku (np. x20, x50), rodzaju zabezpieczenia (ZT dla antyobrotu) oraz czasem numeru serii (SDK 030,130). Przykład: “Siłownik pneumatyczny dociskowy D40x20 ZT SDK 030.130” – oznacza siłownik dociskowy o średnicy 40 mm, skoku 20 mm, z zabezpieczeniem przed obrotem, z rodziny SDK 030,130.

17. Czy mogę samodzielnie przerobić zwykły siłownik na antyobrotowy?
    Z reguły nie. Mechanizm antyobrotowy wymaga specjalnego kształtu korpusu i tłoczyska od samego początku produkcji. Próba “dorysowania” rowków czy montażu prowadnic we własnym zakresie może skutkować uszkodzeniem siłownika i utratą gwarancji.

18. W jakich branżach siłowniki ZT cieszą się największym uznaniem?
    Praktycznie we wszystkich, w których potrzebna jest precyzja ruchu liniowego: motoryzacja, elektronika, obróbka metali, tworzyw sztucznych, przemysł spożywczy, farmaceutyczny, produkcja opakowań, robotyka i automatyka. Tak szeroki wachlarz wynika z uniwersalności i niezawodności konstrukcji.

19. Jakie są zalety tej serii w porównaniu do zwykłych siłowników dociskowych?
    Główną przewagą jest właśnie mechanizm antyobrotowy. Standardowe siłowniki dociskowe niekiedy pozwalają na pewien luz obrotowy tłoczyska, co w wielu aplikacjach nie stanowi problemu. Jednak tam, gdzie wymagana jest absolutna stabilność orientacji (np. podczas wkręcania elementów, znakowania czy precyzyjnego docisku narzędzi), Seria SDK 030,130 ZT sprawdza się wyśmienicie.
