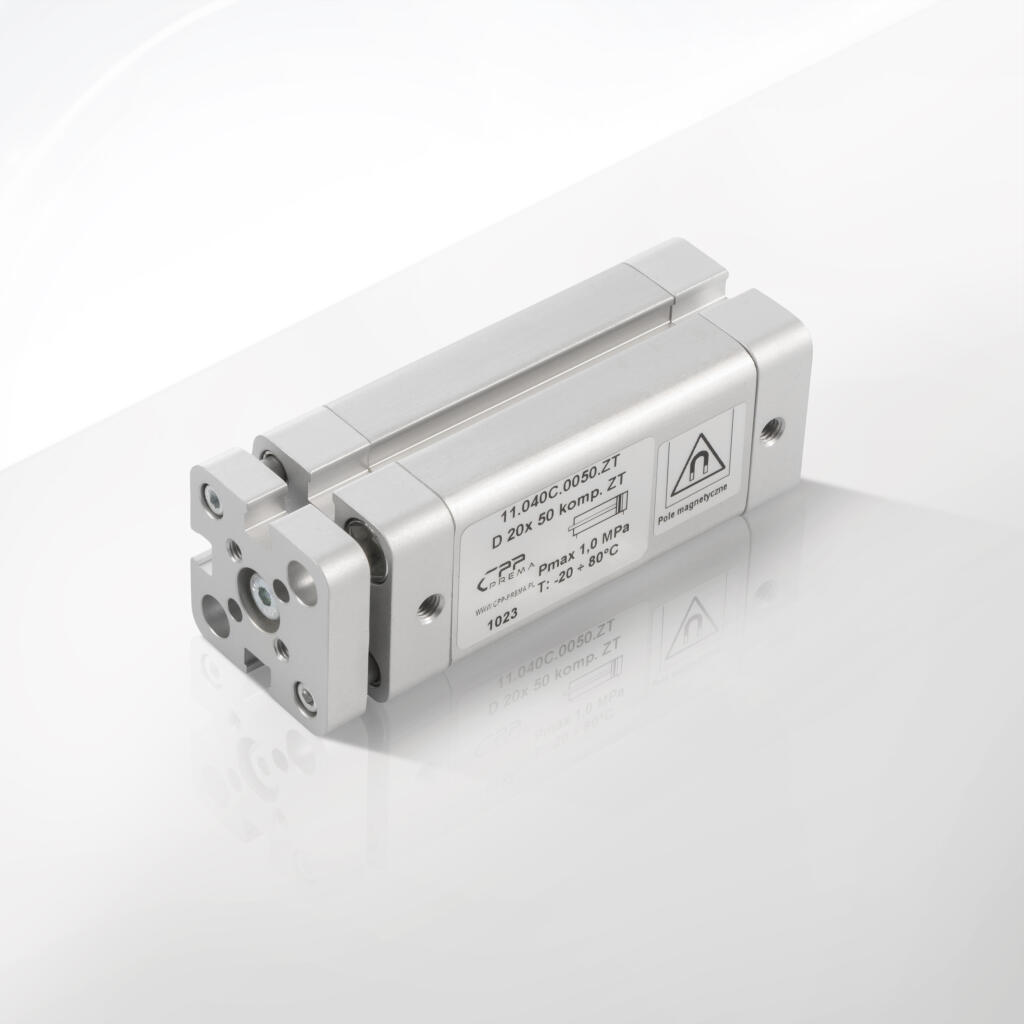

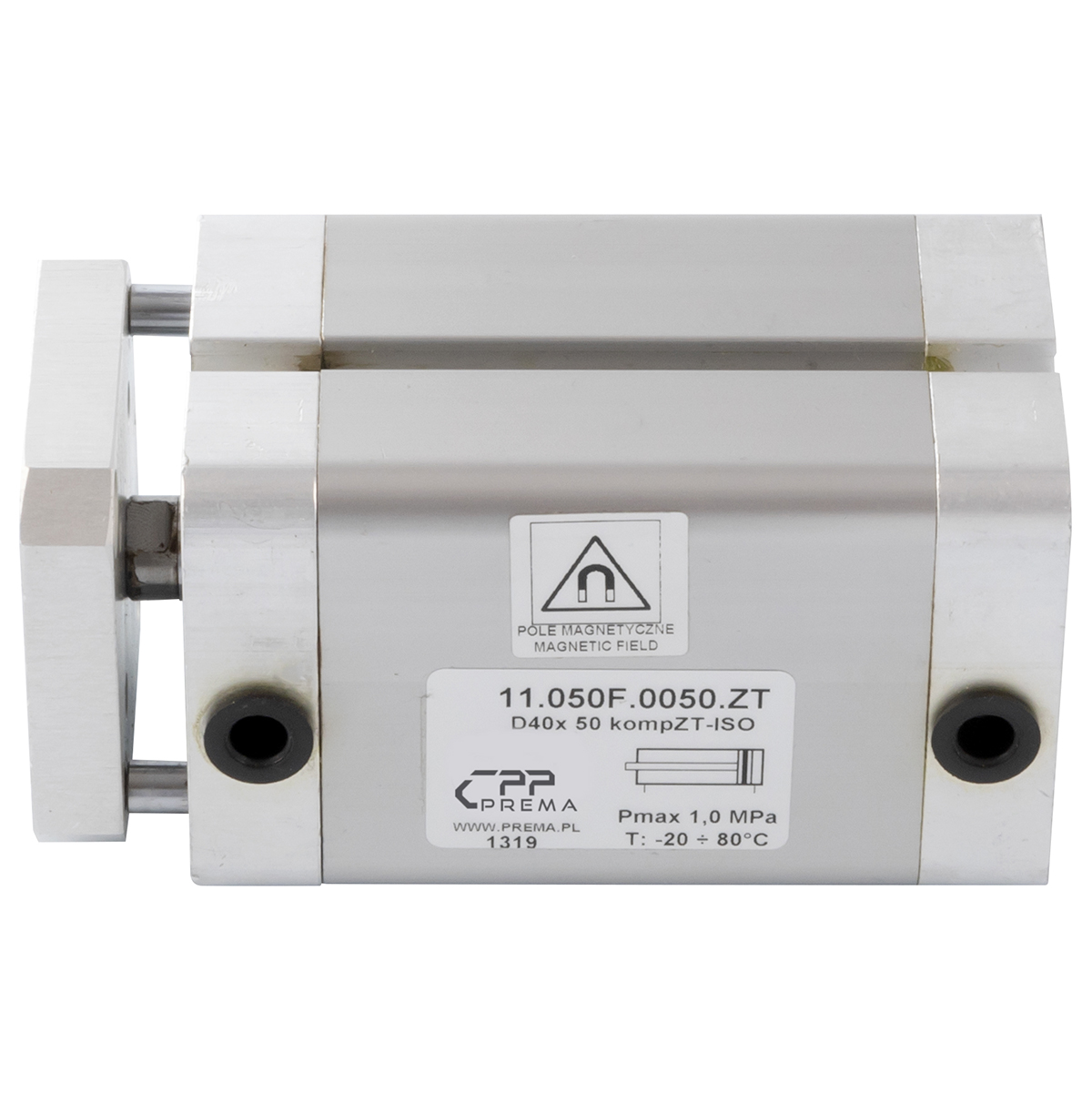

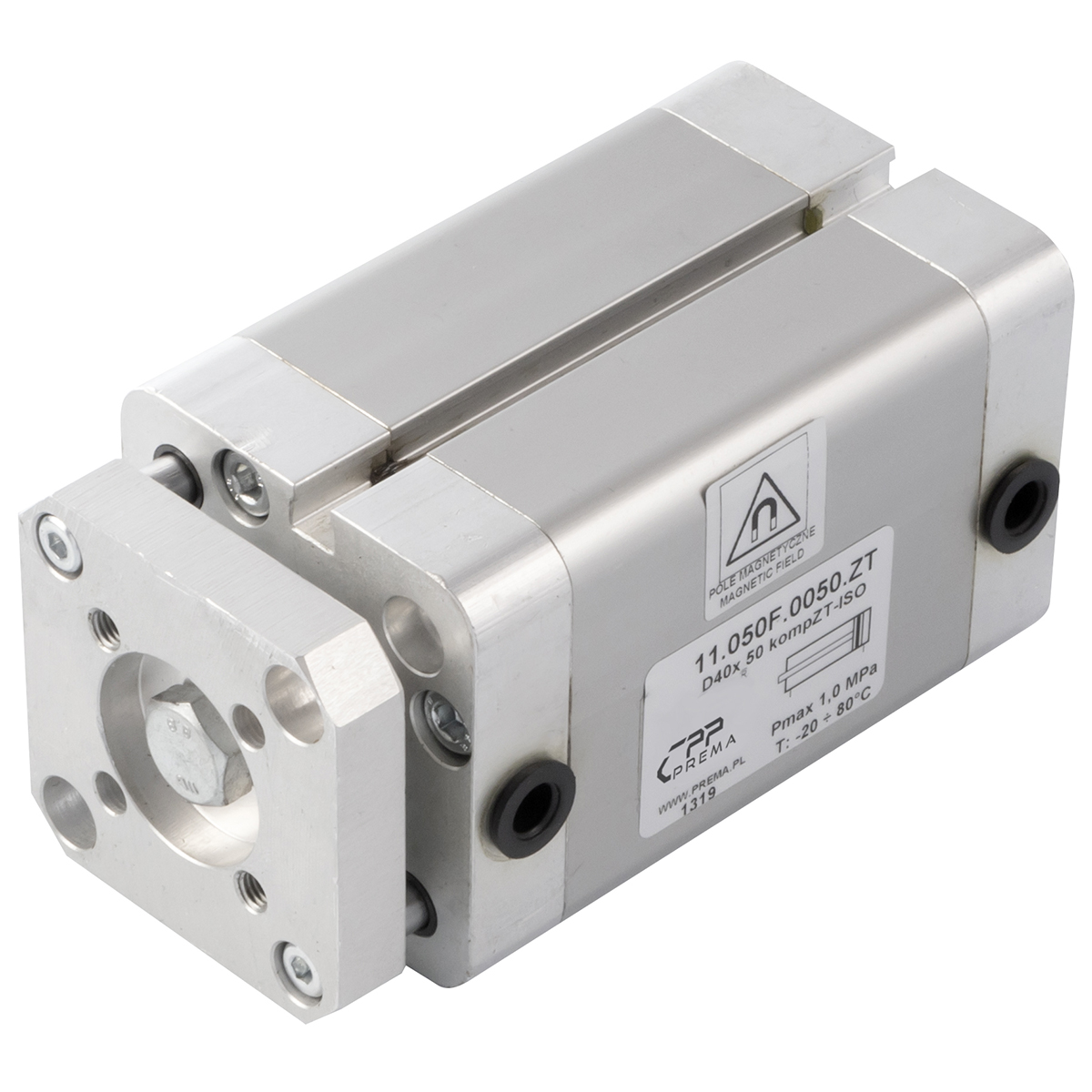

Seria SKP 040,050 ZT z zabezpieczeniem przed obrotem (antyobrotowe)

Siłowniki pneumatyczne Serii SKP 040,050 ZT z zabezpieczeniem przed obrotem (zwane też siłownikami antyobrotowymi) to specjalna grupa siłowników kompaktowych, dostosowana do wymagań normy ISO 21287. Ich cechą wyróżniającą jest wbudowany mechanizm zapobiegający rotacji tłoczyska wokół własnej osi. Dzięki temu znajdują zastosowanie w aplikacjach przemysłowych, w których precyzyjne utrzymanie kąta obrotu narzędzia lub elementu roboczego jest kluczowe dla poprawnego działania linii produkcyjnej czy systemu automatyki.

Krótka budowa i pełna zgodność z ISO 21287 pozwalają instalować je w ograniczonej przestrzeni. Dodatkowo, dwustronne działanie tłoczyska umożliwia kontrolowany wysuw i cofanie, co sprawdza się w złożonych zadaniach montażowych, pakujących czy manipulacyjnych. Połączenie kompaktowych wymiarów z systemem antyobrotowym czyni tę serię siłowników idealnym wyborem wszędzie tam, gdzie wymagana jest nie tylko siła i precyzyjna kontrola ruchu, lecz także utrzymanie stałej orientacji tłoczyska.

Poniżej przedstawiamy omówienie najważniejszych aspektów tych siłowników w ujęciu SEO i AEO, abyś mógł szybko znaleźć potrzebne informacje i zrozumieć, jak w pełni skorzystać z zalet serii SKP 040,050 ZT.

Czym wyróżnia się zabezpieczenie przed obrotem?

Zabezpieczenie przed obrotem (ang. anti-rotation device) to element konstrukcyjny, który uniemożliwia swobodny obrót tłoczyska wokół jego osi. Rozwiązanie to jest przydatne w aplikacjach, gdzie narzędzie na końcu tłoczyska musi utrzymywać stałe położenie kątowe. W typowych siłownikach, bez takiego zabezpieczenia, tłoczysko może samoczynnie rotować pod wpływem drgań, tarcia czy asymetrycznego obciążenia, co może prowadzić do błędów w procesach produkcyjnych.

W serii SKP 040,050 ZT mechanizm antyobrotowy jest zintegrowany z konstrukcją: w korpusie i tłoku znajdują się rowki prowadzące lub dodatkowe prowadnice, które blokują obrót. Dzięki temu masz pewność, że narzędzie zamocowane na końcu tłoczyska zachowa żądany kąt przez cały cykl pracy. Ta stabilność okazuje się nieoceniona przy manipulowaniu elementami o nieregularnym kształcie, nakręcaniu śrub, znakowaniu czy etykietowaniu.

Kompaktowa budowa i dwustronne działanie

Siłowniki pneumatyczne z serii SKP 040,050 ZT mają znaną, krótką konstrukcję właściwą dla normy ISO 21287. Pozwala to na zaoszczędzenie przestrzeni w maszynach i urządzeniach, w których liczy się każdy centymetr. Ich dwustronne działanie oznacza, że sprężone powietrze służy zarówno do wysuwu, jak i cofania tłoczyska, co zwiększa kontrolę nad jego ruchem. Możemy szybko i precyzyjnie regulować prędkość wysuwu oraz powrotu, używając zaworów dławiąco-zwrotnych.

W ten sposób siłownik zyskuje podwójną funkcjonalność: wysuwa element, po czym z równą siłą i prędkością go cofa. Daje to szerokie możliwości sterowania w systemach automatyki przemysłowej. Jeśli dołożymy do tego możliwość montażu czujników położenia, otrzymujemy w pełni sterowalne urządzenie, które można łatwo zintegrować z programowalnymi sterownikami PLC. W ten sposób powstają nowoczesne, szybkie i powtarzalne linie produkcyjne.

Zgodność z ISO 21287

Norma ISO 21287 precyzuje wymiary i podstawowe parametry siłowników pneumatycznych o kompaktowej budowie. Zgodność z tą normą sprawia, że siłowniki z serii SKP 040,050 ZT można bez trudu montować w miejscach zaprojektowanych pod kątem tego standardu. Uniwersalne otwory montażowe i wymiary przyłączy pneumatycznych gwarantują minimalizację problemów podczas projektowania i późniejszej eksploatacji.

Zastosowanie siłownika antyobrotowego w obrębie istniejącej instalacji często nie wymaga żadnych dodatkowych przeróbek. Możemy łatwo wymienić wcześniej zamontowany siłownik kompaktowy na wariant z zabezpieczeniem przed obrotem, jeśli wymagania aplikacji zmienią się w trakcie eksploatacji maszyny.

Zakres średnic i skoków

Seria SKP 040,050 ZT obejmuje szeroki wachlarz średnic: od D16 aż do D100, a dla wielu rozmiarów dostępny jest również spory zakres skoków (od kilku milimetrów do kilkuset milimetrów). Takie zróżnicowanie pozwala elastycznie dobrać siłownik do specyfiki zadania – uwzględniając wymaganą siłę, prędkość, przestrzeń montażową czy charakter obciążenia.

Siłowniki o mniejszych średnicach (D16, D20, D25) są doskonałe w aplikacjach manipulacyjnych czy montażowych, gdzie liczy się precyzja i szybki cykl pracy. Z kolei większe średnice (D50, D63, D80, D100) nadają się do zastosowań cięższych, np. przy obróbce metali, w maszynach wielkogabarytowych czy liniach automotive.

Opcje gwintów i różne warianty mocowania

Tłoczysko w siłowniku antyobrotowym SKP 040,050 ZT może mieć gwint wewnętrzny lub zewnętrzny, co ułatwia montaż narzędzi czy uchwytów końcowych. Dzięki temu, w zależności od potrzeb, możemy szybko przykręcić adapter, widełki, haki lub nakręcić nakrętkę. Rozbudowany katalog akcesoriów (płyty montażowe, łączniki, wahliwe uchwyty) pozwala projektantom dobrać elementy w taki sposób, by siłownik był idealnie dopasowany do projektu maszyny.

Szczególnie ważna jest możliwość swobodnego obrotu w trakcie instalacji do momentu, w którym zablokujemy tłoczysko. Możemy ustawić narzędzie w pożądanym kącie, a gdy siłownik zacznie pracować, system antyobrotowy zapobiegnie przypadkowemu skręceniu się tłoczyska pod wpływem obciążeń.

Zwiększona żywotność i odporność

Zastosowanie wysokiej jakości materiałów (anodowanego aluminium, stali hartowanej, uszczelnień z elastomerów odpornych na ścieranie i chemię) daje siłownikom SKP 040,050 ZT dużą odporność na zużycie. Precyzyjna obróbka powierzchni cylindrów i tłoczysk wpływa na obniżenie tarcia, co z kolei przekłada się na niższe koszty eksploatacji i rzadsze przestoje konserwacyjne.

System antyobrotowy jest mechanizmem zintegrowanym w korpusie, projektowanym w taki sposób, by wytrzymać cykliczne obciążenia skrętne. Dzięki temu przez tysiące lub miliony cykli siłownik zachowa zadeklarowaną dokładność i nie pojawią się niekontrolowane luzy. Jest to atut zwłaszcza w środowiskach, gdzie występują drgania czy dynamiczne obciążenia, typowe w branżach automotive lub robotyce.

Prostota integracji z układami automatyki

Jak każdy siłownik z rodziny SKP, wariant 040,050 ZT wyposażony jest w kanały pozwalające na montaż czujników magnetycznych. Te sensorowe elementy (zwane potocznie reed-switchami lub hall-switchami) śledzą pozycję tłoka dzięki magnesowi umieszczonemu wewnątrz. Wystarczy wsunąć czujnik w rowek korpusu i ustawić punkt załączenia. Następnie można podłączyć go do sterownika PLC, który będzie wiedział, kiedy tłoczysko osiągnęło zadaną pozycję.

Ta integracja pozwala realizować złożone sekwencje ruchowe, a także weryfikować poprawność cyklu produkcyjnego w czasie rzeczywistym. Pośrednio przekłada się to na ograniczanie błędów, zmniejszanie strat i przyspieszanie produkcji.

Różnorodność zastosowań

Ze względu na stabilność kątową, siłownik SKP 040,050 ZT bywa niezastąpiony w wielu procesach:

1. Systemy pakujące – precyzyjnie ustawia i przytrzymuje narzędzia do zgrzewania lub etykietowania w tej samej orientacji.

2. Branża spożywcza – zapewnia higieniczne manipulacje z zachowaniem stałego położenia końcówki, np. dozownika.

3. Branża elektroniczna – pozwala wkręcać wkręty lub wsuwać elementy do złączek, bez ryzyka obrotu tłoczyska i zniszczenia delikatnych komponentów.

4. Robotyka i mechatronika – idealny, gdy ramię robota manipuluje elementami w ograniczonej przestrzeni i musi zachować orientację narzędzia.

Energooszczędność

Kompaktowy kształt siłowników antyobrotowych i odpowiednio zaprojektowane uszczelnienia przekładają się na oszczędność sprężonego powietrza. Przy dużej skali (np. w fabryce z dziesiątkami siłowników) to realna redukcja kosztów energii. Dodatkowo precyzyjna geometria tłoka i cylinder minimalizują przecieki wewnętrzne, co zwiększa efektywność pracy całego układu pneumatycznego.

Serwis i konserwacja

Obsługa siłownika z systemem zabezpieczenia przed obrotem jest zbliżona do serwisu standardowych modeli. Wystarczy pamiętać o stosowaniu filtracji powietrza (5–40 mikrometrów), kontroli stanu uszczelnień i smarowania (jeśli jest używana mgła olejowa). Ewentualne przeglądy polegają na kontroli kanału antyobrotowego (czy nie nagromadziły się w nim zanieczyszczenia) i sprawdzeniu, czy tłoczysko nie zaczyna wykazywać oznak zwiększonego luzu obrotowego. Przy prawidłowych warunkach pracy i regularnej konserwacji, siłowniki te wytrzymują setki tysięcy lub nawet miliony cykli.

Zalety i korzyści w pigułce

• Zachowanie stałego kąta położenia tłoczyska: brak niepożądanego obracania narzędzia.

• Kompaktowa konstrukcja: minimalizacja zajmowanego miejsca.

• Dwustronne działanie: pełna kontrola ruchu do wysuwu i cofania.

• Łatwa integracja: zgodność z ISO 21287, prosta w montażu i wymianie.

• Trwałość: zredukowane zużycie dzięki wysokiej jakości materiałom i precyzji obróbki.

• Wszechstronność: szeroki zakres średnic, skoków i wariantów gwintów.

Siłowniki pneumatyczne z Serii SKP 040,050 ZT (wariant antyobrotowy) znajdują zastosowanie w szerokim wachlarzu gałęzi przemysłu. Ich kompaktowa budowa, dwustronne działanie i wbudowane zabezpieczenie przed obrotem sprawiają, że sprawdzają się wszędzie tam, gdzie liczy się zarówno precyzja ruchu liniowego, jak i utrzymanie stałego kąta obrotu tłoczyska. Poniżej przedstawiamy najważniejsze obszary, w których te siłowniki są szczególnie cenione oraz korzyści wynikające z ich wdrożenia.

1. Branża spożywcza i pakowanie żywności

W zakładach przetwórstwa spożywczego i na liniach pakujących często wymagana jest duża higiena, szybki cykl produkcyjny i niewielka przestrzeń montażowa. Siłowniki SKP 040,050 ZT oferują rozwiązanie, które sprosta tym wymaganiom:

• Stabilne utrzymywanie narzędzia: Podczas dozowania, etykietowania czy zgrzewania folii często narzędzie (np. głowica zgrzewająca) nie może się obracać. System antyobrotowy gwarantuje, że narzędzie pozostanie w żądanym położeniu kątowym.

• Minimalna powierzchnia zabudowy: Kompaktowe wymiary pozwalają na montaż siłownika nawet w ciasnych obudowach maszyn spożywczych, gdzie każdy centymetr przestrzeni jest na wagę złota.

• Bezawaryjna praca w wilgotnych warunkach: Anodowane aluminium i stal hartowana z powłoką antykorozyjną są odporne na czyszczenie, mycie ciśnieniowe czy obecność środków dezynfekujących.

2. Linie produkcyjne automotive

Branża motoryzacyjna wymaga rozwiązań o wysokiej odporności i precyzji, pozwalających utrzymać duże tempo montażu przy zachowaniu jednolitych standardów jakości. Siłowniki antyobrotowe w wersji kompaktowej znakomicie się tu sprawdzają:

• Montaż podzespołów: Wiele operacji wymaga wkręcania, nakładania elementów lub podnoszenia części karoserii pod ustalonym kątem. Mechanizm antyobrotowy zapobiega niechcianej rotacji, co skraca czas cyklu i zmniejsza ryzyko błędów.

• Zwiększona wytrzymałość: Duże obciążenia dynamiczne, drgania czy krótkie, intensywne cykle ruchu – to wyzwania, dla których siłowniki z serii SKP 040,050 ZT zostały stworzone.

• Łatwa kontrola: Czujniki magnetyczne pozwalają monitorować pozycję tłoczyska i raportować do sterownika PLC, co przyspiesza synchronizację w zautomatyzowanych liniach.

3. Maszyny montażowe i obróbka elementów

W dziedzinie montażu precyzyjnego czy w półautomatycznych liniach obróbki, kluczowa jest nie tylko siła i prędkość wysuwu, ale również pewność, że tłoczysko nie obróci się przy kontakcie z elementem:

• Wiercenie, gwintowanie i nitowanie: Antyobrotowość zapobiega niepożądanemu kręceniu się tłoczyska w momencie kontaktu z narzędziem obrotowym lub przy docisku.

• Manipulacja drobnymi komponentami: Zwłaszcza w branży elektronicznej czy mechanice precyzyjnej, stabilna orientacja narzędzia to klucz do powtarzalnej jakości.

• Możliwość pracy w krótkich skokach: Kompaktowe siłowniki z kilkoma czy kilkunastoma milimetrami skoku doskonale radzą sobie z mikrooperacjami, w których liczy się szybkość i delikatność pracy.

4. Robotyka i mechatronika

Roboty przemysłowe i manipulatory często potrzebują siłowników, które nie tylko wykonają ruch liniowy, ale też zapewnią stałe ustawienie kątowe końcówki. W branży robotycznej:

• Kompaktowość: Masa i rozmiary siłownika mają wpływ na dynamikę robota. Im lżejszy i mniejszy siłownik, tym szybszy i bardziej precyzyjny może być ruch ramienia.

• Antyobrotowość: W robotyce kluczowe są zachowanie orientacji narzędzia i powtarzalność. Mechanizm ZT minimalizuje odchyłki w procesach typu pick-and-place lub montaż, gdzie liczy się równoległość względem platformy.

• Elastyczność montażu: Normy ISO 21287 i liczne akcesoria montażowe sprawiają, że łatwo zamocować siłownik w różnych konfi guracjach na ramieniu robota lub w systemach suwnicowych.

5. Branża drukarska i etykietująca

W urządzeniach drukujących i etykietujących, ważna jest stabilna orientacja głowic i modułów stemplujących:

• Pozycjonowanie głowic drukujących: Ciągłe przesuwanie i cofanie przy jednoczesnym utrzymaniu stałego kąta to zadanie dla siłowników z zabezpieczeniem przed obrotem.

• Dokładność nanoszenia wzorów: W zadruku opakowań, etykiet i kodów kreskowych kluczowe jest powtarzalne, równe nanoszenie informacji. Każda rotacja tłoczyska mogłaby spowodować krzywizny czy niewłaściwe naklejanie.

6. Przemysł chemiczny i farmaceutyczny

Procesy w branży chemicznej lub farmaceutycznej nierzadko wymagają manipulowania substancjami niebezpiecznymi lub precyzyjnego dozowania:

• Hermetyczne uszczelnienia: Wersje siłowników z wysoką odpornością na działanie substancji chemicznych świetnie pasują do tych zastosowań.

• Zachowanie orientacji: Przy dozowaniu roztworów i napełnianiu fi olek liczy się, aby strumień płynu trafiał w to samo miejsce. Antyobrotowość zapewnia powtarzalność położenia.

• Zgodność z normami higieny: Anodowane powierzchnie i możliwość pracy bez dodatkowego olejenia wspomagają utrzymanie sterylnych warunków.

7. Obróbka tworzyw sztucznych i metali

W maszynach do wtrysku tworzyw, cięcia laserowego czy gilotynach, siłowniki antyobrotowe znajdują ważne zastosowanie:

• Stabilne dociskanie elementów: Podczas fazy cięcia, zgrzewania czy chłodzenia, siłownik musi utrzymywać nacisk w ściśle określonej orientacji.

• Wypychanie z form: W niektórych formach wtryskowych poszukuje się siłowników, które nie przekręcą wypychacza i nie uszkodzą delikatnych struktur formy.

8. Zastosowania eksperymentalne i prototypowe

W centrach R&D i laboratoriach, inżynierowie często projektują prototypy urządzeń. Siłowniki SKP 040,050 ZT mogą być bardzo pomocne ze względu na:

• Elastyczność: Duża liczba dostępnych rozmiarów, gwintów i skoków pozwala łatwo wybrać odpowiedni model do testowanej aplikacji.

• Powtarzalność eksperymentów: Możliwość zachowania tej samej orientacji narzędzia testującego ułatwia analizę wyników.

9. Sektor rolniczy i budowlany

Mimo że w rolnictwie i budownictwie dominują układy hydrauliczne (ze względu na wyższe siły), siłowniki pneumatyczne kompaktowe też mają swoją niszę:

• Czujniki i sterowanie: Dzięki czujnikom magnetycznym można precyzyjnie określać położenie w maszynach do sortowania płodów rolnych czy linii do prefabrykacji betonowych elementów.

• Wytrzymałość na warunki: Wersje z uszczelnieniami przystosowanymi do pyłu i wilgoci są w stanie pracować w halach budowlanych.

10. Korzyści płynące z zastosowania SKP 040,050 ZT

1. Precyzja kątowa: Mechanizm zabezpieczający przed obrotem zapewnia, że narzędzie nie zmieni swojego położenia wokół osi, co jest kluczowe w wielu operacjach montażowych czy etykietujących.

2. Kompaktowość: Normatywny kształt i krótkie gabaryty dają możliwość montażu w miejscach, gdzie większe siłowniki nie zmieszczą się.

3. Oszczędność energii: Praca dwustronna (wysuw i cofanie na sprężonym powietrzu) jest bardziej efektywna w porównaniu z siłownikami jednostronnymi w wielu aplikacjach, gdzie cykl musi mieć aktywny ruch w obu kierunkach.

4. Minimalizacja błędów: Utrzymanie jednej orientacji narzędzia ogranicza ryzyko wad w procesie produkcji, zwłaszcza w dużych seriach.

5. Uniwersalność: Bogactwo wariantów (średnic, skoków, gwintów) pozwala dobrać model do faktycznych potrzeb.

Wybór odpowiedniego modelu siłownika SKP 040,050 ZT z zabezpieczeniem przed obrotem wymaga dokładnej znajomości parametrów technicznych. Od takich czynników jak zakres średnic, skok, ciśnienie robocze, dopuszczalna temperatura czy kompatybilność montażowa zależy, czy siłownik będzie w stanie poprawnie zrealizować założony ruch w danym procesie przemysłowym. Poniżej przedstawiamy kluczowe dane techniczne, które należy uwzględnić przed podjęciem decyzji o zakupie i instalacji.

1. Zakres średnic i skoków

• Średnice nominalne: od D16 do D100, zgodnie z wytycznymi ISO 21287.

• Skoki standardowe: sięgają od kilku milimetrów (np. 5 mm) do kilkuset milimetrów (nawet 500 mm lub więcej w wybranych wariantach).

• Możliwość niestandardowych skoków: Producent (CPP PREMA) oferuje opcję wykonania modeli o innych długościach skoku na specjalne zamówienie, jeśli wymagają tego nietypowe aplikacje.

2. Konstrukcja antyobrotowa

• Rowki prowadzące w korpusie: Mechanizm antyobrotowy jest zintegrowany z korpusem i tłokiem. Wnętrze cylindra ma specjalnie frezowany rowek, w którym porusza się odpowiedni kształt tłoka albo dedykowana wkładka, uniemożliwiając rotację.

• Brak luzu obrotowego: Siłowniki zaprojektowano tak, by luzy były minimalne. Dzięki temu nawet po dłuższym okresie intensywnego użytkowania i występowaniu drgań, siłownik nie powinien wykazywać wyczuwalnego obrotu.

3. Ciśnienie robocze

• Maksymalne ciśnienie: Z reguły do 10 bar (1 MPa), choć dla niektórych modeli warto upewnić się, czy dany wariant nie ma innego limitu.

• Zalecane ciśnienie: Około 6 bar, co stanowi standard w wielu zakładach przemysłowych.

• Minimalne ciśnienie uruchomienia: Zwykle ok. 1–1,5 bar, aby tłok mógł pokonać opory uszczelnień i mechanizm antyobrotowy.

4. Zakres temperatur

• Standard: od -20°C do +80°C.

• Wersje specjalne: W niektórych aplikacjach (np. chłodnie -40°C czy piece +120°C) producent może zaoferować dedykowane uszczelnienia (FKM, EPDM) i smary.

• Wpływ temperatury: Należy pamiętać, że w skrajnych temperaturach właściwości elastomerów i smarów się zmieniają, co może wpłynąć na prędkość ruchu i szczelność.

5. Materiały

• Korpus (anodowane aluminium): Lekki, odporny na korozję, łatwy w utrzymaniu czystości.

• Tłoczysko (stal hartowana, chromowana): Gwarantuje wytrzymałość na ścieranie i obciążenia dynamiczne.

• Uszczelnienia (NBR, FKM, PU): Dobierane w zależności od warunków pracy (temperatura, kontakt z olejami, chemikaliami).

• Element antyobrotowy: Wykonany z materiałów o dużej twardości i niskim współczynniku tarcia (np. stal, polimery wzmocnione), co zapobiega szybkiemu zużyciu.

6. Typ tłoczyska: gwint wewnętrzny lub zewnętrzny

• Gwint zewnętrzny: Stosowany w wielu standardowych rozwiązaniach, ułatwia nakręcanie nakrętek, jarzm, sworzni.

• Gwint wewnętrzny: Pozwala wkręcić haki, pręty lub inne dedykowane narzędzia.

• Wybór: zależy od sposobu montażu narzędzia roboczego. W większości przypadków producent daje różne opcje dla tej samej średnicy i skoku.

7. Kanały montażowe na czujniki

• Rowki w korpusie: Można montować czujniki C-slot lub T-slot (w zależności od wariantu).

• Liczba kanałów: Zależna od średnicy siłownika (np. 3 kanałki dla D16, aż do 7 kanałków dla większych rozmiarów).

• Typ czujników: Reed (kontaktronowe), hall (półprzewodnikowe), z wyjściem PNP/NPN czy analogowe. Montaż jest zwykle prosty (wsunięcie i przykręcenie małej śrubki).

8. Maksymalna prędkość i częstotliwość pracy

• Prędkość wysuwu/cofania: Często w zakresie 50–1000 mm/s, zależnie od rozmiaru, ciśnienia i regulacji zaworami dławiąco-zwrotnymi.

• Częstotliwość cykli: Może dochodzić do kilkunastu czy kilkudziesięciu na minutę. Przy intensywnych cyklach trzeba dbać o chłodzenie i ewentualne odprowadzanie ciepła.

9. Montaż i obciążenia boczne

• Uniwersalna pozycja montażu: Pion, poziom, nachylenie – brak ograniczeń w tym zakresie.

• Obciążenia boczne: Należy pamiętać, że siłownik antyobrotowy nie zastąpi prowadnicy w aplikacjach z dużymi siłami poprzecznymi. Zbyt wysokie momenty i siły boczne mogą powodować przyspieszone zużycie elementu antyobrotowego.

• Łączenie z innymi normami: Zgodność z ISO 21287 pozwala na użycie akcesoriów mocujących z systemu 6431 (ISO 15552) w przypadku większych średnic, choć warto zawsze sprawdzić w katalogu.

10. Tłumienie końcowe

• Pneumatyczne tłumienie: W niektórych modelach dostępne jest zintegrowane tłumienie w pozycjach krańcowych, co zmniejsza uderzenie tłoka o pokrywę, niweluje hałas i chroni wnętrze siłownika.

• Mechaniczne ograniczniki: Możliwe do zamontowania, jeśli trzeba dodatkowo wzmocnić ochronę krańcówek lub ustawić inny skok roboczy niż nominalny.

11. Bezpieczeństwo i certyfikaty

• Zgodność z CE: Siłowniki zwykle spełniają wymagania Dyrektywy Maszynowej.

• Spełnienie wymagań higienicznych: W branży spożywczej można stosować wersje z anodyzowanym korpusem i specjalnymi uszczelkami odpornymi na tłuszcze, myjki i środki dezynfekujące.

• Dokumentacja: Producent zapewnia rysunki CAD, karty katalogowe, instrukcje BHP i atesty materiałowe.

12. Przykładowe parametry (hypotetyczne)

1. SKP 040 ZT D16x30:

   • Średnica: 16 mm

   • Skok: 30 mm

   • Maks ciśnienie: 10 bar

   • Tłoczysko: gwint M6 zewnętrzny

   • Mechanizm antyobrotowy: rowek w tłoku i klucz w korpusie

2. SKP 050 ZT D32x100:

   • Średnica: 32 mm

   • Skok: 100 mm

   • Tłoczysko: gwint M10 wewnętrzny

   • Kanały na 4 czujniki w korpusie

   • Tłumienie końcowe: dostępne w opcji

13. Wymagania dotyczące powietrza i filtracji

• Czystość powietrza: Zaleca się klasę filtracji ok. 10-40 µm.

• Wilgotność i olej: Sprężone powietrze może być suche lub naolejone mgłą olejową (2–5 kropli/m³).

• Odwadniacz: Ochrona przed skroplinami w układzie pneumatycznym to klucz do długiej żywotności uszczelnień i prowadnic.

14. Serwis i konserwacja

• Przeglądy okresowe: W zależności od intensywności pracy (np. co 100 tys. cykli) warto sprawdzać stan uszczelek i kanału antyobrotowego.

• Wymiana uszczelnień: Producent zapewnia zestawy naprawcze (uszczelki, pierścienie prowadzące, elementy antyobrotowe), które można wymienić bez konieczności zakupu nowego siłownika.

• Kontrola antyobrotu: Zwracać uwagę na ewentualne luzy. Jeśli zauważysz powiększający się luz obrotowy, może to oznaczać zużycie mechanizmu blokującego.

15. Integracja z systemami automatyki

• Możliwość montażu czujników: W korpusie umieszczono rowki T-slot lub C-slot. Możesz łatwo zintegrować się z PLC, SCADA lub innymi platformami sterowania.

• Sterowanie zaworami 5/2 lub 5/3: Dwustronne działanie i konieczność obsługi obydwu komór siłownika (wysuw i cofanie) sprawiają, że standardowe zawory 5/2 (monostabilne, bistabilne) nadają się idealnie.

• Elektroniczna synchronizacja: W złożonych układach automatycznych (np. przy wielu siłownikach w jednej linii) można zsynchronizować ruch poszczególnych tłoczysk dzięki odczytom z czujników magnetycznych.

Materiały użyte do budowy siłowników pneumatycznych odgrywają kluczową rolę w ich trwałości, stabilności działania oraz odporności na warunki przemysłowe. W przypadku serii SKP 040,050 ZT z zabezpieczeniem przed obrotem szczególnie ważne jest zapewnienie odpowiedniej wytrzymałości mechanizmu antyobrotowego, który pracuje cyklicznie i narażony jest na siły skrętne. Poniżej opisujemy, jakie materiały i technologie stosuje firma CPP PREMA, aby stworzyć produkt spełniający rygorystyczne wymagania nowoczesnej automatyki.

1. Korpus i pokrywy: anodowane aluminium

• Stop aluminium: Wysokiej jakości stopy (np. EN AW-6061, EN AW-6082) gwarantują optymalne połączenie lekkości i sztywności.

• Anodowanie: Powierzchnia aluminium poddawana jest procesowi anodowania, tworząc warstwę tlenku glinu. Ta warstwa chroni przed korozją, zarysowaniami, a także ułatwia czyszczenie.

• Obróbka CNC: Precyzyjne frezowanie kanałów antyobrotowych i rowków na czujniki zapewnia bezbłędne funkcjonowanie mechanizmu blokującego rotację.

2. Tłoczysko: stal hartowana i powłoki ochronne

• Stal węglowa (C45, 42CrMo4): Tłoczyska w siłownikach kompaktowych muszą przenosić siły ściskające, ciągnące oraz radzić sobie z uderzeniami w pozycjach krańcowych. Hartowanie zwiększa twardość i odporność zmęczeniową.

• Chromowanie: Nakładana powłoka chromowa zmniejsza tarcie, zapobiega korozji i poprawia gładkość powierzchni. To kluczowe dla współpracy z uszczelnieniami i dla obniżenia zużycia energii (mniejsze tarcie to większa efektywność).

• Opcjonalne powłoki specjalne: W aplikacjach o skrajnej agresywności chemicznej czy bardzo wysokich temperaturach, producent może wykonać tłoczysko z dodatkowymi powłokami (np. niklowanie, powłoki ceramiczne).

3. Mechanizm antyobrotowy: wyspecjalizowane wkładki i rowki

• Główny element blokujący: Wewnątrz korpusu wykonuje się rowek, a w tłoku – odpowiednio wyprofilowany występ (lub odwrotnie). Tworzy to układ „klucz i rowek”, zapobiegający rotacji.

• Materiał wkładki: Bywa to stal, hartowana i szlifowana, albo czasem polimer o wysokiej twardości (np. wzmocniony PTFE czy PEEK), który zapewnia płynny ruch przy minimalnym tarciu.

• Dokładność wykonania: Minimalne luzy są niezbędne, by przez tysiące cykli mechanizm nie rozluźniał się i nie wprowadzał błędów kątowych.

4. Uszczelnienia: elastomery o podwyższonej odporności

• NBR (kauczuk butadienowo-akrylonitrylowy): Często używany w standardowych warunkach. Dobrze znosi kontakt z olejami, a także temperatury do ok. +80°C.

• FKM (Viton): Lepsza odporność chemiczna i termiczna, sięgająca +200°C. Polecana do aplikacji z olejami syntetycznymi, rozpuszczalnikami czy w branży chemicznej.

• PU (poliuretan): Charakteryzuje się wysoką odpornością na ścieranie, często stosowany w siłownikach kompaktowych do pracy bez konieczności dodatkowego smarowania.

5. Prowadnice i elementy cierne

• Łożyska ślizgowe: W siłownikach kompaktowych często korzysta się z łożysk polimerowych (z dodatkiem PTFE), które wytrzymują duże naciski powierzchniowe przy minimalnym tarciu.

• Pierścienie prowadzące: Zapobiegają odkształcaniu się tłoka na boki i zapewniają stabilne przemieszczanie. W siłownikach antyobrotowych muszą być dodatkowo dostosowane do rowka antyobrotowego, tak by nie kolidowały z nim.

6. Śruby, nakrętki i elementy złączne

• Stal nierdzewna: W branżach o wysokiej wilgotności, w atmosferze korozyjnej bądź spożywczej, często stosuje się śruby A2 lub A4. Gwarantują one brak korodowania łączeń pokryw i korpusu.

• Stal ocynkowana: Opcja ekonomiczna w warunkach mniej agresywnych.

• Klasa wytrzymałości: Dla bezpieczeństwa i trwałości, klasa 8.8 lub 10.9 jest często wykorzystywana w elementach montażowych.

7. Powłoki antykorozyjne i wykończenie

• Anodowanie: Podstawowa metoda zabezpieczenia aluminium, nadająca mu jednocześnie ładny, matowy wygląd oraz twardość powierzchni.

• Malowanie proszkowe: Opcjonalne, jeśli potrzebujesz koloru i dodatkowej ochrony, np. w maszynach z intensywnym myciem.

• Warstwa cynku (dla stali): Chroni śruby i sworznie przed rdzą w środowiskach wilgotnych.

8. Technologie obróbki i kontrola jakości

• Precyzyjne frezowanie CNC: Tworzy rowek antyobrotowy w korpusie i występ w tłoku, dzięki czemu mechanizm ZT (zabezpieczenie przed obrotem) działa płynnie bez nadmiernego luzu.

• Szlifowanie: Niezbędne, by zachować odpowiednią chropowatość cylindrów i tłoczysk (np. Ra < 0,4 µm) pod uszczelnienia.

• Testy ciśnieniowe: Każdy egzemplarz sprawdza się na szczelność przy maksymalnym deklarowanym ciśnieniu, aby uniknąć wad fabrycznych.

9. Wpływ materiałów na eksploatację i ekologię

• Trwałość: Dzięki anodowanemu aluminium i hartowanej stali, siłowniki antyobrotowe SKP 040,050 ZT mogą pracować przez bardzo długi czas bez wymiany.

• Oszczędność zasobów: Długi cykl życia oznacza mniejszą liczbę urządzeń do utylizacji. Stal i aluminium mogą być recyklingowane.

• Minimalne straty energii: Precyzyjne spasowanie elementów zmniejsza opory ruchu, a co za tym idzie – ilość sprężonego powietrza wymaganego do każdego cyklu.

10. Zalecenia projektowe

• Unikanie nadmiernych sił bocznych: Choć antyobrotowość chroni przed rotacją, nie jest zaprojektowana do przenoszenia dużych momentów zginających. W razie potrzeby należy zastosować dodatkowe prowadnice.

• Odpowiednia filtracja powietrza: Zanieczyszczenia, w tym pyły i drobiny metaliczne, mogą zarysować powierzchnię tłoczyska i rowka antyobrotowego.

• Monitorowanie stanu uszczelnień: Regularne przeglądy i wymiana w razie wykrycia przetarć czy pęknięć uszczelki.

• Dobór powłok: W środowisku chemicznym czy spożywczym warto dodatkowo zabezpieczyć metalowe powierzchnie powłokami, np. teflonowymi, dla łatwiejszego mycia i większej odporności na reagenty.

11. Różnice między innymi seriami siłowników

• Siłowniki standardowe (bez antyobrotu): Mają cieńsze tłoki lub korpusy bez rowka. Brak tej cechy może być wystarczający w aplikacjach, gdzie rotacja nie przeszkadza.

• Siłowniki długiego skoku: Zwykle projektowane w standardzie ISO 15552 (wcześniej ISO 6431), zajmują więcej miejsca i nie zawsze oferują mechanizm antyobrotowy w tak kompaktowej formie.

• Siłowniki jednostronnego działania: W nich powrót tłoczyska jest często za pomocą sprężyny i zwykle nie posiadają antyobrotu w standardowej opcji.

12. Jak materiały przekładają się na jakość ruchu

1. Niskie tarcie: Gładkie powierzchnie i dobór odpowiednich uszczelek dają płynny, stabilny ruch, co jest atutem w systemach szybkich cykli.

2. Minimalny luz antyobrotowy: Dzięki starannej obróbce rowka i występu, możemy zagwarantować, że tłoczysko nie będzie "szarpać" czy "wybijać się" na boki w czasie ruchu.

3. Odporność na wstrząsy: W aplikacjach z nagłymi zmianami prędkości, anodowane aluminium i hartowana stal tłoczyska pochłaniają uderzenia, chroniąc wewnętrzny mechanizm przed uszkodzeniem.

13. Proces testowania prototypu

Przed wprowadzeniem do sprzedaży, siłowniki SKP 040,050 ZT przechodzą fazę prototypowania i intensywnych testów:

• Symulacje komputerowe: Sprawdza się naprężenia w rowku antyobrotowym przy różnych obciążeniach i temperaturach.

• Testy cykliczne: Prototypy przechodzą setki tysięcy cykli w przyspieszonym tempie, by potwierdzić wytrzymałość sprężyn, uszczelnień i mechanizmu antyobrotowego.

• Badania wytrzymałościowe: Ruch tłoczyska w warunkach przeciążeniowych i skrajnych temperatur, by określić marginesy bezpieczeństwa.

14. Eksploatacja w trudnych warunkach

• Wibracje i drgania: Seria SKP 040,050 ZT jest do pewnego stopnia odporna na wibracje, ale przy ekstremalnych warunkach warto rozważyć dodatkowe amortyzatory lub systemy tłumienia drgań.

• Środowiska chemiczne: Przy kontaktach z agresywnymi związkami (np. kwasy, rozpuszczalniki) należy doprecyzować dobór materiałów uszczelniających i powłok.

• Aplikacje z dynamicznymi uderzeniami: W takiej sytuacji warto użyć siłowników z wbudowanym tłumieniem końca skoku lub zewnętrznymi odbojami, by chronić mechanizm antyobrotowy.

15. Recykling i polityka zrównoważonego rozwoju

• Materiały wtórne: Aluminiowy korpus i stalowe tłoczysko z łatwością poddają się recyklingowi.

• Prosta wymiana uszczelnień: Długa żywotność oznacza, że główny korpus i tłoczysko rzadko wymagają wymiany. Zwykle wystarcza uzupełnienie uszczelnień, co ogranicza ilość odpadów.

• Oszczędność energii: Dzięki mniejszemu tarciu i kompaktowym wymiarom, zużycie sprężonego powietrza jest niższe, co wpisuje się w redukcję śladu węglowego w fabrykach.

Poprawne zainstalowanie i skonfigurowanie siłownika z serii SKP 040,050 ZT (zabezpieczenie przed obrotem) gwarantuje optymalne parametry pracy, minimalizację przestojów serwisowych oraz długą żywotność urządzenia. Poniższa instrukcja zawiera zalecane etapy i dobre praktyki, które warto wdrożyć, by osiągnąć najwyższą efektywność i bezpieczeństwo pracy.

1. Przygotowanie do montażu

1. Zapoznanie się z dokumentacją: Przed przystąpieniem do jakichkolwiek działań sprawdź kartę katalogową i informacje techniczne od producenta (CPP PREMA). Upewnij się, że model siłownika odpowiada planowanemu zastosowaniu (średnica, skok, wariant antyobrotowy, rodzaj gwintu tłoczyska).

2. Kontrola stanu siłownika: Sprawdź wizualnie korpus, tłoczysko i porty przyłączy. Upewnij się, że nie ma uszkodzeń mechanicznych, rys czy wgnieceń.

3. Czystość otoczenia: Zapewnij, by miejsce montażu było wolne od pyłu i opiłków. Nadmiar zanieczyszczeń może wpłynąć na szybkie zużycie mechanizmu antyobrotowego.

2. Dobór pozycji montażowej i akcesoriów

1. Uniwersalna orientacja: Siłowniki można montować w dowolnej pozycji (pion/poziom). Pamiętaj jednak, że w pionie siłownik może być narażony na większe obciążenia grawitacyjne (zwłaszcza w trybie cofania).

2. Akcesoria ISO: Wybierz uchwyty, płytki mocujące i łączniki kompatybilne z ISO 21287. Upewnij się, że wybrany zestaw (np. mocowanie czołowe, łapy boczne) pasuje do rozmiaru siłownika i typu gwintu tłoczyska.

3. Przeciwdziałanie obciążeniom bocznym: Choć siłownik ma zabezpieczenie przed obrotem, nie zastępuje ono prowadnic w przypadku dużych momentów zginających. Zastosuj dodatkową prowadnicę, jeśli obciążenie poprzeczne jest znaczne.

3. Montaż siłownika w maszynie

1. Ustawienie korpusu: Wyrównaj korpus w taki sposób, by rowek antyobrotowy (lub występ) nie kolidował z innymi elementami maszyny. Zabezpiecz korpus śrubami, dokręcając je z właściwym momentem (wg. wytycznych producenta).

2. Podłączenie tłoczyska: Przymocuj narzędzie, adapter lub inny element do gwintu tłoczyska. Stosuj klucz dynamometryczny, by uniknąć zbyt mocnego dokręcenia, mogącego uszkodzić gwint lub mechanizm blokujący rotację.

3. Sprawdzenie osiowości: Upewnij się, że narzędzie jest w osi siłownika i nie występują żadne naprężenia boczne. Mechanizm antyobrotowy działa poprawnie tylko wtedy, gdy siły skupiają się na osi tłoczyska.

4. Podłączenie pneumatyki

1. Zawory sterujące: Z racji dwustronnego działania, zaleca się zastosowanie zaworu 5/2 (monostabilnego lub bistabilnego). Upewnij się, że przepływ powietrza przez zawór nie jest ograniczany przez zbyt małe przekroje złączek lub przewodów.

2. Uszczelnianie gwintów: Przykręć złączki pneumatyczne do portów siłownika, używając taśmy PTFE lub uszczelniaczy w niewielkiej ilości. Nadmiar uszczelniacza może dostać się do wnętrza i zablokować mechanizm.

3. Filtracja powietrza: Zaleca się stosowanie filtrów 5–40 µm oraz odwadniacza. W niektórych branżach (spożywcza, farmaceutyczna) stosuj naoliwiacz lub odolejacz w zależności od wymagań.

4. Sprawdzenie szczelności: Po wpięciu przewodów, krótko podaj powietrze i obserwuj ewentualne przecieki (np. metoda “bąbelkowa” z wodą z mydłem).

5. Montaż czujników położenia (jeśli potrzebne)

1. Odnalezienie rowków: W korpusie siłownika powinny być rowki T-slot lub C-slot. Dopasuj rodzaj czujnika magnetycznego do typu rowka.

2. Wsuń czujnik: Przesuń go do pozycji, w której chcesz wykrywać obecność tłoka (np. skrajny wysuw lub inne).

3. Zablokuj śrubą: Zazwyczaj niewielka śrubka dociskowa umożliwia unieruchomienie czujnika w rowku. Uważaj, by nie uszkodzić rowka zbyt mocnym dokręceniem.

4. Podłączenie do sterownika: Podłącz czujnik do systemu sterowania i skonfiguruj odpowiednio sygnał wejściowy (PNP/NPN, NC/NO).

6. Pierwsze uruchomienie i test

1. Zwiększanie ciśnienia: Otwórz powoli zawór zasilający, wprowadzając ciśnienie do siłownika.

2. Obserwacja ruchu: Tłoczysko powinno wysunąć się i cofnąć zgodnie z komendami zaworu 5/2. Mechanizm antyobrotowy zapewnia brak rotacji.

3. Regulacja prędkości: Aby zmniejszyć prędkość wysuwu lub cofania, zamontuj zawory dławiąco-zwrotne na portach siłownika. Dławienie wlotu lub wylotu powietrza pozwoli osiągnąć pożądaną dynamikę.

4. Sprawdzenie pozycji krańcowej: Upewnij się, że wysuw nie przekracza nominalnego skoku, a cofanie następuje do końca. Czujniki powinny wskazywać właściwe stany.

7. Regulacja i kalibracja

1. Korygowanie krańcówek: W razie potrzeby można zastosować zewnętrzne ograniczniki mechaniczne. Niektóre modele mają wbudowane śruby regulacyjne w pokrywach.

2. Sprawdzenie luzu antyobrotowego: Jeśli zauważysz minimalną rotację tłoczyska, skontroluj, czy w rowku nie ma zanieczyszczeń lub czy mocowania w korpusie nie są poluzowane.

3. Kalibracja czujników: Po kilkunastu cyklach testowych można dokładniej ustawić czujniki magnetyczne (np. do setnych części milimetra), aby rejestrować idealny moment zatrzymania tłoka.

8. Konserwacja i utrzymanie ruchu

1. Regularne przeglądy: Co pewien czas (zależny od intensywności pracy, np. co 100 tys. cykli) sprawdź stan uszczelnień, szczelność portów oraz czy mechanizm antyobrotowy nie wykazuje nadmiernego luzu.

2. Czyszczenie: Usuwaj zewnętrzne zabrudzenia, zwłaszcza w rowkach antyobrotowych i rowkach czujnikowych. Zbiór wiórów lub pyłu może ograniczyć ruch i spowodować szybsze zużycie.

3. Smarowanie: Siłowniki przystosowane są do pracy bezsmarowej (lub z mgłą olejową), więc nie ma konieczności stosowania dodatkowego smarowania. Jednak w specyficznych warunkach warto skonsultować się z producentem, czy olej nie poprawi żywotności.

4. Wymiana uszczelnień: Jeśli pojawiają się wycieki powietrza, spadek siły czy opory ruchu, rozważ zamówienie zestawu naprawczego i wymianę uszczelnień. Zabieg ten jest tańszy niż zakup nowego siłownika.

9. Najczęstsze problemy montażowe i sposoby zapobiegania

1. Luzy w mechanizmie antyobrotowym: Przyczyną może być zbyt duże obciążenie boczne lub nieprawidłowe wykonanie rowka.

2. Szarpanie ruchu: Jeśli siłownik pracuje nierówno, sprawdź drożność zaworów, filtry powietrza i czy dławiki nie są zbyt mocno ustawione.

3. Przecieki na złączkach: Zbyt duża ilość taśmy PTFE może się przedostać do siłownika, tamować przepływ i powodować nieszczelności. Nakładaj uszczelniacz starannie.

4. Nadmierny hałas: Może oznaczać brak tłumienia końcowego lub kolizję tłoczyska z pokrywą. Rozważ instalację tłumienia pneumatycznego lub mechanicznego.

10. Wskazówki bezpieczeństwa

1. Odłączenie zasilania: Przed każdą ingerencją (demontaż, wymiana uszczelnień) zawsze wyłącz dopływ sprężonego powietrza. Zwolnij ciśnienie z całego układu.

2. Ostrożność przy wysokich ciśnieniach: Siłownik może wygenerować duże siły. Unikaj wkładania dłoni w strefę pracy tłoczyska.

3. Zastosowanie barier: Gdy maszyna pracuje automatycznie, warto zamontować osłony i kurtyny bezpieczeństwa, by operator nie został przygnieciony w trakcie cyklu.

11. Procedury awaryjne

• Nagły spadek ciśnienia: Tłoczysko zostaje w stanie, w którym było (lub cofa się, jeśli układ tak działa). W systemach newralgicznych można zastosować zawory bezpieczeństwa, by uniknąć niekontrolowanego ruchu.

• Zanik zasilania elektrycznego: Zawór sterujący wraca do pozycji domyślnej (np. N.C. – zamkniętej), co zwykle wstrzymuje ruch siłownika.

• Uszkodzenie mechanizmu antyobrotowego: Jeśli dojdzie do zatarcia bądź mechanicznego złamania rowka, siłownik może zacząć się obracać. Należy wtedy natychmiast przerwać pracę maszyny i wymienić uszkodzoną część.

12. Podsumowanie

Instrukcja montażu i uruchomienia siłowników SKP 040,050 ZT z mechanizmem antyobrotowym wskazuje na kluczowe aspekty, takie jak:

• Przygotowanie i weryfikacja: Sprawdzenie stanu siłownika i czystości miejsca instalacji.

• Dobór odpowiednich akcesoriów: Użycie systemów ISO 21287 i przemyślane unikanie obciążeń bocznych.

• Podłączenie pneumatyki: Zawory, filtracja i uszczelnianie gwintów.

• Pierwsze testy: Kontrola ruchu, prędkości, szczelności i działania rowka antyobrotowego.

• Konserwacja: Regularne sprawdzanie uszczelnień i utrzymanie czystości rowków w korpusie.

• Bezpieczeństwo: Stosowanie się do standardów BHP, montaż osłon i użycie czujników położenia.

Poniżej zebraliśmy najczęściej zadawane pytania dotyczące siłowników SKP 040,050 ZT z zabezpieczeniem przed obrotem. Znajdziesz tu odpowiedzi na zagadnienia związane z doborem, montażem, eksploatacją i konserwacją. Dzięki temu szybko rozwiejesz wątpliwości i sprawnie wdrożysz te kompaktowe, antyobrotowe siłowniki w swoim środowisku produkcyjnym.

1. Czym różni się siłownik z zabezpieczeniem przed obrotem od standardowego modelu kompaktowego?

W klasycznym siłowniku kompaktowym tłoczysko może się swobodnie obracać wokół własnej osi. Zabezpieczenie przed obrotem (ZT) wprowadza dodatkowy mechanizm blokujący, który utrzymuje stały kąt tłoczyska. Dzięki temu narzędzie na końcu tłoczyska nie zmieni orientacji, co jest bardzo ważne w procesach wymagających dokładnego utrzymania pozycji kątowej.

2. Czy mechanizm antyobrotowy zastępuje prowadnicę w przypadku sił poprzecznych?

Nie do końca. Mechanizm ZT chroni przed obrotem, ale nie jest zaprojektowany do przenoszenia wysokich sił bocznych. Jeśli w aplikacji występują znaczne momenty zginające, warto zastosować dodatkowe prowadnice lub systemy wsparcia. Samo zabezpieczenie przed obrotem nie zapewni pełnej stabilizacji przy dużych obciążeniach bocznych.

3. Jak rozpoznać, że siłownik zaczyna się zużywać pod kątem antyobrotowości?

Pierwszym sygnałem może być wyczuwalny luz kątowy tłoczyska. Jeśli zauważysz, że tłoczysko ma możliwość lekkiego obrotu, może to oznaczać zużycie rowka antyobrotowego lub wkładki. Wtedy należy sprawdzić, czy mechanizm jest odpowiednio nasmarowany (jeśli producent to zaleca) i czy nie pojawiły się zanieczyszczenia. Gdy luz jest zbyt duży, warto rozważyć wymianę elementu antyobrotowego czy całego siłownika.

4. Czy można stosować je w środowiskach wysokiej wilgotności albo w miejscu narażonym na korozję?

Tak. Anodowany korpus i stalowe tłoczysko z powłoką chromową mają dobrą odporność na korozję. Jednak w warunkach ekstremalnie korozyjnych (np. solanka, opary chemiczne), zaleca się regularne czyszczenie i stosowanie dodatkowych powłok zabezpieczających. Producent może też dostarczyć wersje z nierdzewnymi elementami.

5. Jak prawidłowo dobrać siłownik pod względem siły?

Należy obliczyć wymaganą siłę (uwzględniając zapas bezpieczeństwa), a następnie z tabeli doboru sprawdzić, która średnica i ciśnienie robocze zapewnią taką wartość. Pamiętaj, że dwustronne działanie oznacza, iż siłownik generuje zbliżoną siłę przy wysuwie i przy wciąganiu, ale w mechanizmie antyobrotowym minimalne straty na tarcie w rowku mogą nieco zmniejszać rzeczywistą siłę. Zazwyczaj różnica nie przekracza kilku procent.

6. Czy dostępne są wersje z tłumieniem końcowym?

Tak, w niektórych wariantach serii SKP 040,050 ZT można zamówić zintegrowane tłumienie pneumatyczne w pozycjach krańcowych. Ogranicza to uderzenie tłoka o pokrywy siłownika, zmniejszając hałas i wydłużając żywotność. Jeśli zależy Ci na takiej funkcji, zapytaj dział handlowy lub sprawdź w katalogu.

7. Jak często należy wymieniać uszczelki?

W większości przypadków uszczelki można eksploatować przez setki tysięcy cykli. Kluczowe jest dobre przygotowanie powietrza (filtracja, odwadnianie) i unikanie przekraczania zalecanych parametrów. Kiedy zaczynają występować przecieki, spadek siły bądź niestabilność ruchu, to znak, że czas na przegląd i ewentualną wymianę uszczelnień. Producent oferuje zestawy naprawcze, co obniża koszty eksploatacji.

8. Czy mogę użyć siłownika antyobrotowego zamiast zwykłego w każdej aplikacji?

Tak, można, aczkolwiek mechanizm antyobrotowy to dodatkowy element, który wprowadza pewne ograniczenia (minimalnie wyższe tarcie i nieco bardziej złożona konstrukcja). Jeśli Twoja aplikacja nie wymaga utrzymania stałego kąta tłoczyska, standardowy siłownik będzie wystarczający i często tańszy. Antyobrotowość bywa bezcenna wtedy, gdy obrót naprawdę szkodzi procesowi (np. przy wkręcaniu, znakowaniu, dociskaniu elementu, który musi być zawsze w tej samej orientacji).

9. Czy siłowniki z serii SKP 040,050 ZT są zgodne ze starszymi normami?

Są one zgodne z ISO 21287 (kompaktowe siłowniki). Niektóre elementy montażowe można pogodzić ze standardem ISO 15552 / 6431 (typowym dla dużych siłowników) dzięki adapterom i akcesoriom. Jednak w zdecydowanej większości przypadków należy trzymać się wymiarów i akcesoriów przeznaczonych dla siłowników kompaktowych. By mieć pewność, sprawdź w tabelach wymiarowych.

10. Czy da się regulować prędkość w obie strony niezależnie?

Tak, używając dwóch zaworów dławiąco-zwrotnych (na wlocie i wylocie), można ustawić inną prędkość wysuwu i inną cofania. Ponieważ siłownik jest dwustronny, każda komora może być dławiona osobno. Warto przy tym pamiętać, że w mechanizmie antyobrotowym rosnące tarcie może się lekko zmieniać przy różnych prędkościach, więc testy praktyczne w zakładzie są zalecane.

11. Czy można zainstalować czujniki w obu końcach jednocześnie?

Owszem, korpus z rowkami pozwala na montaż wielu czujników w różnych miejscach. Można ustawić czujniki w pobliżu końcówek skoku (pozycja maksymalnego wysuwu i cofnięcia), a w razie potrzeby dodać kolejny czujnik do wykrywania pośredniej pozycji. Jest to popularne w automatyce, gdzie siłownik ma zatrzymywać się w dwóch lub trzech predefiniowanych punktach.

12. Jak rozwiązać problem obracania się narzędzia, jeśli mechanizm antyobrotowy wydaje się niewystarczający?

Mechanizm ZT ma swoje limity. Jeśli w Twoim procesie występują duże momenty skręcające przekraczające zalecenia producenta, konieczna będzie dodatkowa prowadnica zewnętrzna. Możesz też rozważyć siłownik z większym przekrojem kanału antyobrotowego, o ile taki istnieje w ofercie. W skrajnych sytuacjach najlepszym rozwiązaniem jest dedykowany moduł obrotowy / prowadzący, do którego siłownik kompaktowy jest tylko dołączony.

13. Czy sprężone powietrze musi być całkowicie suche?

Zalecana jest filtracja i odwadnianie, by zminimalizować wilgoć i krople kondensatu. W normalnych warunkach wystarczy standardowy filtr 5–40 µm z odwadniaczem. Jeśli w Twojej aplikacji panują ekstremalne warunki (wysoka wilgotność, duże różnice temperatur), rozważ osuszacz chłodniczy lub adsorpcyjny w instalacji.

14. Czy obsługa i konserwacja są bardziej skomplikowane przy mechanizmie antyobrotowym?

Niekoniecznie. Z punktu widzenia użytkownika siłownik zachowuje się podobnie do standardowego kompaktowego, z tym że nie możemy obracać tłoczyska ręcznie w czasie instalacji (co zresztą jest cechą pożądaną). Regularne przeglądy i czyszczenie kanału antyobrotowego są zalecane, ale nie stanowią wyzwania. Instrukcje producenta przeprowadzą przez cały proces.

15. Czy mogę samodzielnie rozebrać siłownik, żeby naprawić mechanizm antyobrotowy?

Tak, ale wyłącznie jeśli posiadasz odpowiednie zaplecze warsztatowe i przestrzegasz zaleceń BHP. Mechanizm antyobrotowy może wymagać precyzyjnego montażu i właściwego ustawienia wkładki czy rowka. Lepiej skonsultować się z serwisem producenta, zwłaszcza jeśli siłownik jest wciąż objęty gwarancją. Nieprawidłowy montaż może prowadzić do powiększenia luzów albo uszkodzenia rowka.

16. Czy jest możliwe, że mechanizm antyobrotowy powoduje nieznaczne zwiększenie tarcia i spadek prędkości?

Owszem, minimalne zwiększenie tarcia w porównaniu z typowym siłownikiem kompaktowym może występować, ponieważ element antyobrotowy styka się z rowkiem w korpusie. Jednak w większości aplikacji różnica jest nieodczuwalna i nie przekracza kilku procent. Jest to akceptowalna „cena” za stabilność kątową.

17. Czy siłowniki z serii SKP 040,050 ZT są dostępne w wersji nierdzewnej?

Zwykle standard to anodowane aluminium + stal nierdzewna na wybranych elementach (tłoczysko, śruby). Jeśli potrzebujesz pełnej nierdzewności (korpus, pokrywy i wkręty w stali nierdzewnej), warto skontaktować się z działem handlowym i sprawdzić, czy istnieje dedykowana wersja. Czasem bywa to usługa na indywidualne zamówienie.

18. Jak mam postępować, jeśli siłownik nieco chwieje się przy najwyższym wysuwie?

Sprawdź, czy obciążenie nie jest zbyt duże, bądź czy nie występują siły boczne przewyższające możliwości antyobrotu. Zbyt duży moment zginający jest najczęstszą przyczyną drgań lub „kiwania”. Rozwiązaniem może być krótszy skok, zastosowanie dodatkowej prowadnicy albo wybór większego siłownika o masywniejszym mechanizmie.

19. Czy gwarancja obejmuje mechanizm zabezpieczający przed obrotem?

Tak, mechanizm ZT jest integralną częścią siłownika. Jeśli eksploatacja przebiegała zgodnie z zaleceniami i w okresie gwarancyjnym stwierdzono usterkę, można domagać się naprawy gwarancyjnej. Należy jednak pamiętać, że niewłaściwy montaż, przeciążenia czy modyfikacje konstrukcji mogą unieważnić gwarancję.

20. Gdzie mogę uzyskać wsparcie i doradztwo w sprawie doboru siłownika?

Najlepszym źródłem informacji jest dział wsparcia technicznego CPP PREMA, który może doradzić w kwestii doboru wielkości, wersji uszczelnień, metod mocowania, a także rozwiązań niestandardowych. Ponadto w katalogach lub na stronie internetowej producenta znajdziesz szczegółowe dane, rysunki techniczne i noty aplikacyjne.
