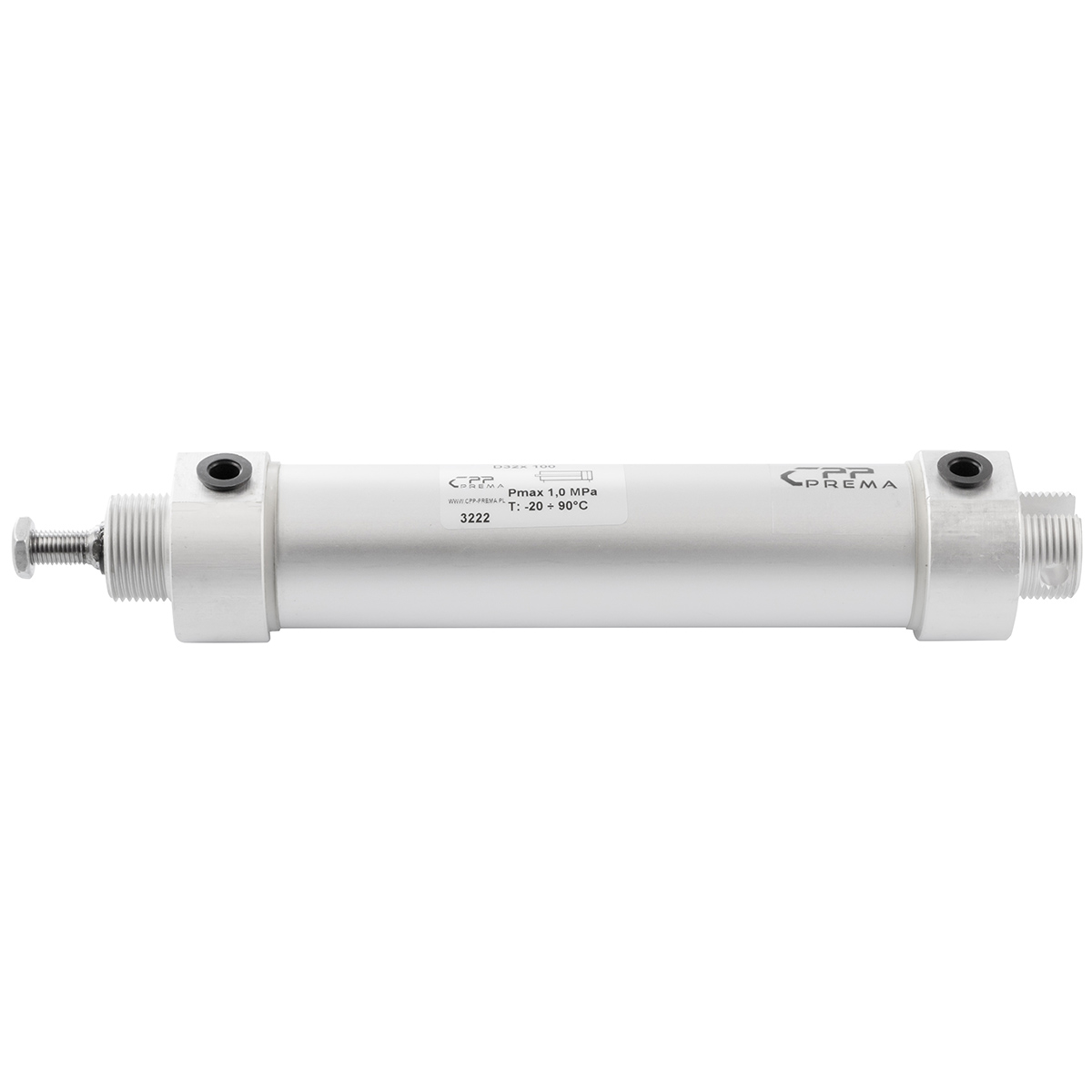

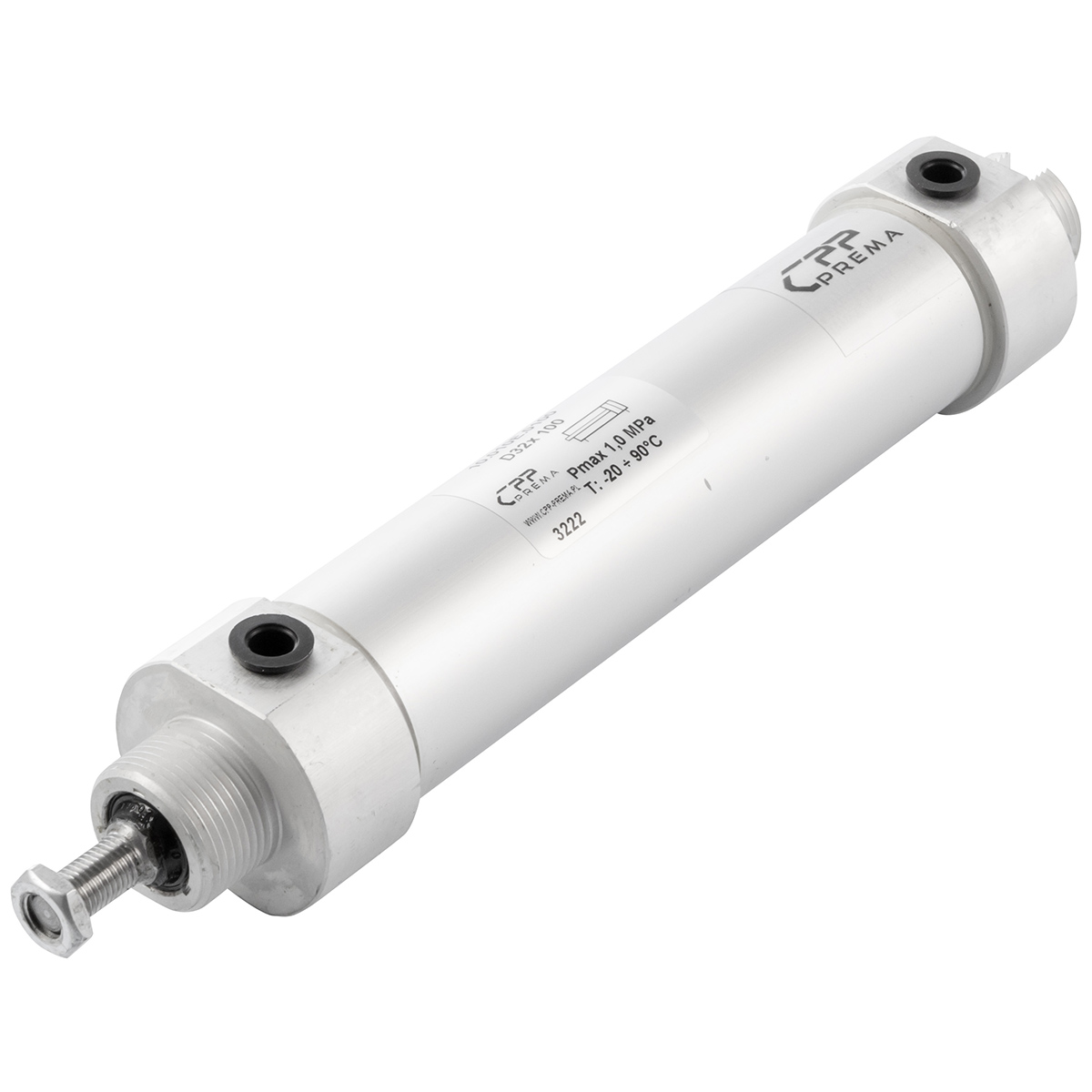

Seria STD 010 dwustronnego działania

Seria STD 010 to najnowsza propozycja siłowników pneumatycznych okrągłych firmy CPP PREMA, stworzona dla użytkowników oczekujących dwustronnego działania w kompaktowej formie. Rozmiar D32 wskazuje na średnicę tłoka wynoszącą 32 mm, co przekłada się na zdolność do generowania solidnej siły roboczej przy utrzymaniu niewielkich gabarytów. Dwustronne działanie oznacza, że sprężone powietrze może zasilać obie strony tłoka, pozwalając na ruch w obie strony z równą siłą i szybkością.

Producent, firma CPP PREMA, wyróżnia się długoletnim doświadczeniem w branży pneumatyki. Ich siłowniki przechodzą liczne testy jakości i bezpieczeństwa, co potwierdzają opinie szerokiego grona klientów. Seria STD 010 z okrągłym korpusem i dwustronnym tłoczyskiem powstała z myślą o elastyczności w różnorodnych aplikacjach przemysłowych. W ofercie znajdują się modele o bardzo krótkim skoku (np. D32x5, D32x10, D32x15…) i takie o długim wysuwie (D32x100, D32x200, aż po D32x700 i większe). Możemy zatem wybrać siłownik dopasowany do wymagań niewielkiej stacji montażowej, a także do rozbudowanych linii produkcyjnych, gdzie konieczne jest sięganie w odległe punkty.

Dwustronne działanie to kluczowa cecha tej serii. Siłowniki jednostronne bazują zazwyczaj na sprężynie powrotnej, przez co mogą generować znaczną siłę tylko w jednym kierunku (wysuw lub wsuw). Natomiast w siłownikach dwustronnych sprężone powietrze zasila raz jedną, raz drugą komorę cylindra, co zapewnia równoważne parametry siły i prędkości w obu kierunkach ruchu. To ogromne ułatwienie w aplikacjach, gdzie trzeba np. chwycić element, przesunąć go w jedną stronę, a następnie szybko cofnąć tłoczysko, by wykonać kolejny cykl.

Wariant NBR, bez magnesu świadczy o tym, że uszczelnienia wewnątrz siłownika są wykonane z kauczuku nitrylowo-butadienowego. Ten elastomer cieszy się popularnością w pneumatyce przemysłowej z uwagi na trwałość, odporność na oleje i umiarkowany zakres temperatur pracy (zazwyczaj od -20°C do około +80°C). Brak magnesu w tłoku oznacza, że do detekcji położenia tłoka nie można stosować standardowych czujników magnetycznych. Jeśli aplikacja wymaga weryfikacji położenia, należy sięgnąć po czujniki krańcowe mechaniczne, optyczne lub inne metody zewnętrzne.

Pomimo braku magnesu, siłowniki te wyróżniają się kompaktową budową. Korpusy (tuleje) i pokrywy wykonano z lekkiego, a zarazem wytrzymałego aluminium. Tłoczysko powstaje ze stali węglowej, najczęściej chromowanej, co zmniejsza tarcie i chroni przed korozją. Dzięki temu siłowniki sprawdzają się w intensywnym ruchu, z tysiącami cykli na dobę, i nie wymagają częstej konserwacji, pod warunkiem zachowania zalecanej filtracji powietrza oraz okresowych przeglądów.

Szeroki wybór skoków – od 5 mm do nawet 1000 mm (i więcej w specjalnych wykonaniach) – otwiera przed inżynierami różne możliwości projektowania maszyn. Nie każda firma potrzebuje np. siłownika o skoku 700 mm, lecz świadomość, że taki istnieje, pozwala zaplanować dłuższe przesuwy bez konieczności doboru innego modelu. Linia STD 010 uwzględnia też nietypowe skoki, jak 15, 16, 25, 32, 63, 75 czy 95 mm. Taka różnorodność pozwala idealnie dostosować urządzenie do konkretnych wymagań, zwiększając efektywność i zmniejszając koszty eksploatacji.

Z punktu widzenia użytkownika ważne jest też to, że siłowniki STD 010 można montować w dowolnej pozycji – pionowej, poziomej, ukośnej. Dzięki okrągłemu kształtowi tulei i dedykowanym uchwytom (np. bocznym, kołnierzowym, obrotowym) instalacja jest łatwa, a w razie potrzeby można ją szybko przeorganizować w innym miejscu linii produkcyjnej. Dwustronna praca tłoczyska umożliwia zastosowanie typowych zaworów sterujących (np. zawory 5/2 lub 5/3), które zapewniają elastyczną kontrolę wysuwu i wsuwu.

Siłowniki z serii STD 010 często pojawiają się w automatyce przemysłowej, robotyce, maszynach pakujących, systemach transportowych, a także w urządzeniach montażowych w branży motoryzacyjnej. Nierzadko stosuje się je w przemyśle spożywczym, choć tam należy pamiętać, by unikać bezpośredniego kontaktu z żywnością, chyba że zewnętrzne powierzchnie spełniają odpowiednie normy higieniczne. Uszczelnienia NBR nadają się do pracy z mgłą olejową, więc standardowa filtracja powietrza (10–40 μm) bywa wystarczająca.

Atutem omawianych siłowników pozostaje również ich uniwersalność w kontekście prędkości. Dwustronne tłoczenie powietrza umożliwia płynną regulację za pomocą dławików (montowanych w portach wylotowych). Jeśli zależy nam na precyzyjnym wyhamowaniu ruchu w pozycjach krańcowych, można skorzystać z amortyzatorów zewnętrznych. Niestety, te siłowniki w standardzie nie oferują wbudowanej regulowanej amortyzacji (chyba że w specjalnych wariantach), stąd przy wyższych prędkościach konieczne jest stosowanie zewnętrznych odbojników.

Siłowniki pneumatyczne okrągłe serii STD 010 (D32) znajdują zastosowanie w wielu sektorach przemysłu i usług. Dwustronne działanie, kompaktowa forma i różnorodność dostępnych skoków czynią je uniwersalnym narzędziem. Poniżej przedstawiamy najczęstsze obszary, w których te urządzenia sprawdzają się doskonale.

1. Automatyka przemysłowa i robotyka
   Branża automatyki wymaga siłowników, które potrafią wykonywać ruch w obie strony z równym zaangażowaniem siły. Siłownik dwustronny to idealne rozwiązanie: w maszynach pick-and-place, manipulatorach, chwytakach – wszędzie tam, gdzie ruch „naprzód” i „wstecz” musi mieć zbliżone parametry. Rozpiętość skoków od 5 do nawet 700–800 mm ułatwia dopasowanie modelu do konkretnych zadań. Również w robotach mobilnych, które potrzebują niewielkich i sprawnych napędów do różnorodnych operacji, siłowniki D32 znakomicie się odnajdują.

2. Maszyny pakujące i linie montażowe
   Wielu producentów stawia na szybkie i niezawodne pakowanie towarów. Dwustronne siłowniki pozwalają na błyskawiczne formowanie kartonów, dociskanie klap czy przesuwanie opakowań wzdłuż linii. Symetryczna siła w obu kierunkach przyspiesza cykl pakowania i eliminuje konieczność stosowania dodatkowych sprężyn czy siłowników jednostronnych w przeciwległych pozycjach. Na liniach montażowych – zwłaszcza w branży automotive czy elektronicznej – siłowniki STD 010 (D32) wspierają procesy łączenia, nitowania, spawania czy wkręcania, zapewniając powtarzalne dociski i sprawne zmiany pozycji.

3. Przemysł spożywczy i farmaceutyczny
   Choć modele STD 010 w wariancie NBR, bez magnesu, nie są stricte dedykowane do stref kontaktu z żywnością, często występują w obrębie maszyn spożywczych do manipulowania elementami opakowań, butelek czy puszek. Dwustronna praca pozwala na łatwe otwieranie i zamykanie zaworów, przesuwy surowca i odciążanie operatorów od ręcznych czynności. W farmaceutyce ważna jest precyzja i czystość – siłownik D32, wykonany z aluminium i stali chromowanej, łatwo utrzymać w higienicznych warunkach, jeśli nie ma on bezpośredniego kontaktu z substancjami.

4. Sektor medyczny i laboratoryjny
   Aplikacje medyczne stawiają na delikatność i powtarzalność ruchu. Dwustronny siłownik jest w stanie precyzyjnie przesunąć blat, podajnik probówek czy ramię robota chirurgicznego, zapewniając pełną kontrolę w dwóch kierunkach. W laboratoriach automatyka z siłownikami pneumatycznymi służy do dozowania odczynników, przemieszczania tacek z próbkami albo sterowania mechanizmami czyszczącymi. Dodatkowo, brak magnesu bywa zaletą w środowiskach, gdzie nie można wprowadzać zakłóceń magnetycznych (np. w okolicach czułych przyrządów pomiarowych).

5. Transport i logistyka
   W magazynach i centrach dystrybucji liczy się szybki, zautomatyzowany przepływ towarów. Dwustronne siłowniki instalowane w przenośnikach rolkowych, taśmowych czy systemach sortujących pozwalają na automatyczne przekierowywanie paczek, unoszenie zapadek i blokad w zależności od sygnałów z czujników. Dzięki równym siłom w obu kierunkach można płynnie zmieniać drogi transportowe, minimalizując ryzyko zatorów i uszkodzeń towaru.

6. Przemysł chemiczny i petrochemiczny
   W niektórych instalacjach siłowniki STD 010 (D32) służą do sterowania zaworami (w aplikacjach mniej agresywnych, bo standardowe aluminium i NBR mogą nie być odporne na każdy czynnik chemiczny). Dwustronne działanie pozwala łatwo otwierać i zamykać przepływ, nie obciążając się sprężynami zwrotnymi. W razie potrzeby można wybrać dłuższy skok, by poradzić sobie z większym zakresem ruchu zaworu.

7. Maszyny budowlane i urządzenia inżynieryjne
   Kompaktowe siłowniki pneumatyczne można spotkać w zapleczu budowlanym, choć tam częściej dominują napędy hydrauliczne przy większych obciążeniach. Jednak w lżejszych maszynach, które wymagają ruchu w obie strony przy umiarkowanych siłach, siłowniki STD 010 (D32) stają się alternatywą. Na przykład w niewielkich platformach wibracyjnych, stołach obrotowych do wylewek czy manipulatorach do przenoszenia komponentów budowlanych.

8. Branża AGD, elektronika i meblarstwo
   Produkcja sprzętu AGD (np. pralek, zmywarek) wymaga stanowisk testowych i montażowych. Dwustronne siłowniki precyzyjnie wciskają uszczelki, dociskają panele czy przesuwają elementy w procesie zgrzewania. W elektronice – np. przy montażu płytek PCB – roboty potrafią korzystać z siłowników do obsługi delikatnych komponentów, kiedy potrzebna jest szybka, ale powtarzalna zmiana położenia. W meblarstwie siłowniki STD 010 (D32) wspierają proces klejenia i montażu korpusów szafek, zapewniając równomierny docisk.

9. Specjalistyczne projekty (laboratoria R&D, uniwersytety)
   Badacze w laboratoriach badawczo-rozwojowych często wykorzystują siłowniki do prototypowych stanowisk testowych. Dwustronne działanie daje swobodę w symulowaniu obciążeń i ruchów w różnych osiach. Studenci inżynierii mechanicznej czy automatyki też chętnie sięgają po te modele, bo można je łatwo podłączyć do standardowej instalacji sprężonego powietrza i sterować zaworami 5/2.

10. Aplikacje mobilne i out-of-the-box
    Coraz częściej pojawiają się projekty z obszaru tzw. mechatroniki mobilnej lub stoisk wystawienniczych, gdzie siłowniki odgrywają rolę w ruchomych konstrukcjach artystycznych, scenicznych czy eventowych. Dwustronna praca tłoczyska pozwala wykreować dynamiczne efekty (np. rozsuwane panele dekoracji). Kompaktowe gabaryty i niewielka masa (dzięki aluminium) sprzyjają takim kreatywnym wykorzystaniom.

Przed zakupem i montażem siłowników pneumatycznych serii STD 010 (D32) warto zapoznać się z ich kluczowymi danymi technicznymi. Poniższa sekcja precyzuje najważniejsze parametry, które pozwalają inżynierom i użytkownikom określić, czy dany model będzie odpowiedni do konkretnych warunków pracy.

1. Średnica tłoka (D32)

   • 32 mm to popularny rozmiar w kategorii okrągłych siłowników mini (tzw. „ISO 6432”).

   • Pole przekroju tłoka ~ 8 cm². Przy ciśnieniu 6 bar można uzyskać siłę teoretyczną rzędu 480 N, choć należy odliczyć tarcie uszczelnień i straty przepływu.

2. Dwustronne działanie

   • Ciśnienie zasila naprzemiennie dwie komory cylindra.

   • Ruch wysuwu i wsuwu odznacza się podobną siłą, zależną od pola tłoka i ciśnienia.

   • Brak wbudowanej sprężyny (standardowy wariant) oznacza, że w razie zaniku ciśnienia tłoczysko pozostanie w ostatniej pozycji (chyba że zadziałają siły zewnętrzne).

3. Zakres skoków

   • Bardzo szeroki wybór: od minimalnych (5, 10, 15 mm) po kilkusetmilimetrowe (np. 500, 600, 700 mm), a nawet do 1000 mm w standardzie.

   • Opcje niestandardowe (np. 725 mm) mogą być dostępne na zamówienie, ale należy to uzgodnić z producentem.

   • Długość siłownika rośnie wraz ze skokiem, dlatego trzeba uwzględnić miejsce montażu i ewentualne gabaryty w maszynie.

4. Maksymalne ciśnienie pracy

   • Zwykle do 10 bar (1 MPa). Przekroczenie tej wartości może grozić uszkodzeniami mechanicznymi i zagrażać bezpieczeństwu personelu.

5. Zakres temperatur pracy

   • Uszczelnienia NBR dobrze radzą sobie między -20°C a +80°C (czasem do +90°C).

   • Przy niższych temperaturach uszczelnienia mogą twardnieć, co zwiększa ryzyko nieszczelności.

   • Przy wysokich temperaturach maleje żywotność uszczelek, co zaleca częstsze przeglądy.

6. Rodzaj uszczelnień (NBR) i brak magnesu

   • NBR (kauczuk nitrylowo-butadienowy) to standardowe uszczelnienie odporne na oleje, powszechne w pneumatyce.

   • Brak magnesu w tłoku uniemożliwia korzystanie z czujników magnetycznych w rowkach T-slot. Jeśli aplikacja wymaga wykrycia położenia, należy użyć innych metod (krańcówki, czujniki optyczne itp.).

7. Materiały konstrukcyjne

   • Tuleje i pokrywy: aluminium (anodowane lub surowe), co zapewnia lekkość, brak korozji i łatwość montażu.

   • Tłoczysko: stal węglowa, zazwyczaj chromowana zewnętrznie. To gwarantuje długą żywotność, mniejsze tarcie i ochronę przed rdzą.

   • Śruby, mocowania i przyłącza: z reguły stal ocynkowana lub nierdzewna w zależności od wariantu.

8. Pozycja montażu

   • Dowolna (pion, poziom, kąt). W aplikacjach pionowych warto sprawdzić, czy obciążenie na tłoczysko nie generuje nadmiernych sił bocznych.

   • Ewentualne akcesoria montażowe (łapy boczne, kołnierze, obejmy) ułatwiają integrację siłownika w maszynie.

9. Zasilanie i sterowanie

   • Najczęściej stosuje się zawory 5/2 do sterowania (lub 5/3 z dodatkowymi stanami neutralnymi).

   • Przewody pneumatyczne powinny zapewniać wystarczający przepływ, a filtracja powietrza (10–40 μm) jest zalecana w celu ochrony uszczelek przed ścieraniem.

   • Można użyć powietrza z mgłą olejową (poprawia smarowanie i wydłuża żywotność uszczelek), bądź suchego, jeśli aplikacja wymaga czystości.

10. Prędkość ruchu

• Ograniczona głównie przepływem powietrza i obciążeniem mechanicznym.

• Zwykle osiąga kilkaset mm/s przy dobrze dobranych zaworach i przewodach.

• Regulacja prędkości – za pomocą dławików przepływu (tzw. speed controllers), montowanych w portach wylotowych.

11. Amortyzacja

• W standardzie brak rozbudowanej wewnętrznej amortyzacji końcowej (poza pewnymi wyjątkami).

• Przy dużych prędkościach lub masach warto zastosować zewnętrzne odbojniki lub amortyzatory hydrauliczne, aby uniknąć silnych uderzeń w pozycjach krańcowych.

12. Żywotność i konserwacja

• Przy normalnej pracy i właściwej filtracji powietrza, siłownik może wykonać setki tysięcy cykli.

• Należy regularnie sprawdzać stan uszczelnień i czyścić tłoczysko z ewentualnego brudu.

• W razie stwierdzenia nieszczelności, wymiana oringów i uszczelek jest stosunkowo prosta, o ile posiadamy zestawy naprawcze i podstawowe narzędzia.

13. Wymiary zewnętrzne

• Długość całkowita siłownika zależy wprost od skoku. Im dłuższy skok, tym większa długość korpusu.

• Średnica korpusu pozostaje stała (32 mm), a pokrywy niewiele zwiększają przekrój zewnętrzny.

• Szczegółowe rysunki w kartach katalogowych producenta wskazują odległości montażowe, gwint tłoczyska, rozmiar przyłączy (często G1/8).

14. Certyfikaty i normy

• Wiele siłowników STD 010 (D32) może być zgodnych z ISO 6432, co ułatwia stosowanie standardowych akcesoriów do montażu.

• Producent może zapewniać deklaracje CE i wewnętrzne systemy jakości (np. ISO 9001), jednak warto to potwierdzić w oficjalnej dokumentacji.

Jakość i trwałość siłownika pneumatycznego w dużej mierze zależą od surowców i procesów produkcyjnych. W serii STD 010 (D32) firmy CPP PREMA zwraca się szczególną uwagę na dobór materiałów takich jak aluminium, stal węglowa i tworzywa elastomerowe (NBR). Poniżej przyglądamy się, dlaczego właśnie te materiały znajdują się w konstrukcji, i jakie korzyści to przynosi użytkownikowi.

1. Aluminiowy korpus i pokrywy

   • Aluminium to lekki, a zarazem wytrzymały metal. W pneumatyce liczy się każda oszczędność masy, bo wpływa na zużycie energii (sprężonego powietrza) i ułatwia obsługę.

   • Powierzchnia aluminium jest dość odporna na korozję dzięki naturalnemu tlenkowi. Dodatkowo producenci często stosują anodowanie, co jeszcze bardziej wzmacnia ochronę przed wilgocią i uszkodzeniami mechanicznymi.

   • Dzięki aluminium można uzyskać gładkie powierzchnie zewnętrzne, co ma znaczenie w aplikacjach higienicznych i w branżach, gdzie łatwość czyszczenia jest priorytetem.

2. Tłoczysko ze stali węglowej, zwykle chromowanej

   • Tłoczysko to kluczowy element, który przenosi siłę i styka się z uszczelnieniami. Musi więc być wysoce odporne na ścieranie i odkształcenia.

   • Stal węglowa cechuje się odpowiednią wytrzymałością zmęczeniową. W codziennym użytkowaniu siłownik przechodzi tysiące cykli obciążenia.

   • Chromowanie chroni przed korozją, a zarazem wygładza powierzchnię. Niewielki współczynnik tarcia sprzyja żywotności uszczelnień i minimalizuje zjawisko „stick-slip”.

3. Uszczelnienia z NBR (kauczuk nitrylowo-butadienowy)

   • NBR jest popularnym elastomerem w pneumatyce. Dobrze znosi kontakt z olejami i smarami, co ma znaczenie przy powietrzu smarowanym mgłą olejową.

   • Przedział temperatury: zazwyczaj od -20°C do +80°C (czasem +90°C w zależności od producenta). To w zupełności wystarcza w większości standardowych aplikacji przemysłowych.

   • Wymiana zużytych uszczelnień NBR jest dość łatwa i nie generuje wysokich kosztów.

4. Śruby i elementy mocujące

   • Często stal ocynkowana lub nierdzewna (w zależności od wymagań).

   • Śruby w pokrywach siłownika, mocujące węże i uchwyty, muszą być odporne na wibracje i korozję.

5. Dlaczego takie materiały?

   • Aluminium + stal węglowa + NBR to połączenie sprawdzone w milionach siłowników na całym świecie. Z jednej strony mamy niską masę i odporność na rdzę, z drugiej – trwałe tłoczysko i elastomerowe uszczelnienia o długim okresie eksploatacji.

   • Dzięki temu siłownik jest jednocześnie tani w produkcji, co przekłada się na atrakcyjną cenę dla klienta, i wystarczająco solidny, by wytrzymać realia produkcji ciągłej.

6. Alternatywy materiałowe

   • Jeśli aplikacja wymaga podwyższonej odporności chemicznej, można rozważyć uszczelnienia FKM (Viton) lub EPDM.

   • W miejscach o dużej wilgotności i wysokiej temperaturze pary wodnej (lub w strefach korozyjnych) czasem stosuje się modele z dodatkowymi powłokami antykorozyjnymi lub nawet ze stali nierdzewnej.

   • W standardzie STD 010 (D32) z NBR i aluminium mamy jednak najlepszy kompromis cenowo-użytkowy.

7. Trwałość i konserwacja

   • Przy poprawnej instalacji siłownik może pracować wiele miesięcy lub lat bez konieczności wymiany uszczelnień, o ile powietrze jest dobrze przefiltrowane (min. 10–40 μm).

   • Regularne usuwanie zanieczyszczeń z tłoczyska i obudowy ograniczy ryzyko rys i przyspieszonego zużycia oringów.

   • W większości przypadków nie ma potrzeby stosowania dodatkowych środków smarnych (zwłaszcza jeśli instalacja jest wyposażona w smarownicę mgły olejowej). NBR jest wystarczająco trwały w zwykłych warunkach.

8. Wpływ materiałów na warunki higieniczne

   • W branży spożywczej siłowniki nierzadko działają w otoczeniu pary wodnej i środków czyszczących. Aluminium radzi sobie z tym nieźle, a chrom na tłoczysku dodatkowo chroni przed wżerami korozyjnymi.

   • Należy jednak pamiętać, że modele bez specjalnych certyfikatów nie powinny mieć bezpośredniego kontaktu z surowcem spożywczym, jeśli prawo wymaga dedykowanych materiałów atestowanych.

9. Wpływ materiałów na masę i rozmiar

   • Średnica 32 mm i aluminiowy korpus sprawiają, że całość jest względnie lekka, szczególnie przy mniejszych skokach (np. do 50 mm).

   • Przy dłuższych skokach rośnie długość tulei i tłoczyska, co zwiększa masę, lecz w dalszym ciągu to aluminium, więc masa rośnie wolniej niż w przypadku pełnej stali.

10. Łatwość przetwórstwa i dostępność

• Aluminium jest powszechnie dostępne, a formowanie go w kształty tulei i pokryw jest stosunkowo proste. To przekłada się na szybszą i tańszą produkcję.

• Stal węglowa na tłoczyska to standardowy materiał hutniczy, z bogatym zapleczem technologii obróbki, co gwarantuje powtarzalną jakość.

11. Ekologiczny aspekt

• Aluminium i stal nadają się do recyklingu, co ma znaczenie, gdy firma dba o politykę zrównoważonego rozwoju i minimalizowanie odpadów.

• Wymiana uszczelnień NBR to niewielki odpad w postaci zużytego elastomeru.

Poprawne zamontowanie i uruchomienie siłowników pneumatycznych STD 010 (D32) dwustronnego działania jest niezbędne do ich długiej i efektywnej pracy. Poniższa instrukcja opisuje zalecane kroki, które pomagają uniknąć awarii i zapewniają bezpieczeństwo personelu.

1. Przygotowanie do montażu

   • Rozpakowanie: Delikatnie wyjmij siłownik z opakowania. Sprawdź, czy nie ma widocznych uszkodzeń (wgnieceń, rys).

   • Weryfikacja zgodności: Upewnij się, że zamówiłeś właściwy model (np. D32x15, D32x100, D32x300). Skok i wariant muszą odpowiadać potrzebom aplikacji.

   • Narzędzia: Przygotuj klucz dynamometryczny, wkrętaki, taśmę uszczelniającą, przewody pneumatyczne i ewentualne akcesoria montażowe (uchwyty, kołnierze).

2. Wybór miejsca i pozycji

   • Konstrukcja maszyny: Zaplanuj, w jakiej orientacji (pion, poziom) będzie pracował siłownik. Upewnij się, że dostępna przestrzeń wystarcza na pełen skok.

   • Dostępność przyłączy: Rozmieszczenie wlotów i wylotów powietrza powinno umożliwiać wygodne prowadzenie węży bez ostrych załamań.

   • Bezpieczeństwo: Wyłącz zasilanie powietrzem przed rozpoczęciem montażu. Upewnij się, że otoczenie jest wolne od zagrożeń mechanicznych.

3. Mocowanie siłownika

   • Akcesoria: Wybierz uchwyty lub kołnierz zgodnie z dokumentacją producenta. Dla krótkich skoków często wystarczą łapy boczne, a dla długich – obejma obwodowa.

   • Dokręcanie: Stosuj klucz dynamometryczny. Nadmierna siła może uszkodzić gwinty w pokrywach aluminiowych, zbyt mała – prowadzi do poluzowania.

   • Sprawdzenie osiowości: Tłoczysko musi poruszać się bez obciążeń bocznych, które mogłyby przyspieszać zużycie uszczelnień.

4. Podłączenie pneumatyczne

   • Zawór sterujący: Siłowniki dwustronne wymagają zaworu 5/2 lub 5/3. Sprawdź, czy parametry przepływu i ciśnienia zaworu odpowiadają wymogom siłownika.

   • Uszczelnianie: Na gwinty przyłączy nałóż taśmę teflonową (lub inne uszczelnienie), uważając, by drobinki taśmy nie weszły do przewodu i nie zatkały kanałów.

   • Filtracja: Zaleca się filtr 10–40 μm. Można też stosować dodatkowe smarowanie mgłą olejową, jeśli aplikacja na to pozwala.

5. Pierwsze uruchomienie i testy

   • Niskie ciśnienie: Uruchom instalację przy ok. 2–3 bar. Sprawdź, czy siłownik reaguje właściwie (wysuwa i wsuwa tłoczysko).

   • Wyciek powietrza: Użyj roztworu mydlanego lub słuchu, by zlokalizować ewentualne nieszczelności.

   • Stopniowe zwiększanie ciśnienia: Jeśli wszystko jest w porządku, możesz przejść do docelowych 6–8 bar (zwykle stosowanych w przemyśle). Pamiętaj, nie przekraczaj 10 bar.

6. Regulacja prędkości i amortyzacji

   • Dławiki: Zamontuj regulatory przepływu (speed controllers) w portach wylotowych, by ustawić prędkość wysuwu/wsuwu. Obracaj śrubą, aż osiągniesz pożądaną szybkość.

   • Amortyzacja końcowa: W standardzie brak wbudowanej regulacji amortyzacji. Jeśli siłownik pracuje z dużą prędkością lub duże masy wymagają delikatnego hamowania, zamontuj amortyzatory zewnętrzne.

7. Konserwacja i przeglądy

   • Okresowo (np. co 3–6 miesięcy) sprawdzaj stan tłoczyska i uszczelek. Szukaj objawów rys czy syczenia powietrza.

   • Czyszczenie: Usuwaj brud i kurz z korpusu. W branży spożywczej lub farmaceutycznej pamiętaj o bezpiecznych środkach czyszczących.

   • Wymiana uszczelnień: Gdy zauważysz znaczący spadek siły lub zwiększone przecieki, rozważ wymianę NBR-owych uszczelek. Producent często dostarcza zestawy naprawcze i dokumentację, jak przeprowadzić taką operację.

8. Błędy i uwagi końcowe

   • Zbyt długie przewody: Ograniczają przepływ i spowalniają pracę siłownika. Staraj się instalować zawory blisko siłownika.

   • Brak wyrównania: Jeśli tłoczysko jest obciążane siłą boczną, uszkodzenie uszczelnień pojawi się znacznie szybciej.

   • Zbyt wysoka temperatura: Pamiętaj, że powyżej +80°C żywotność NBR szybko maleje. Jeśli masz wątpliwości, skontaktuj się z producentem w sprawie uszczelnień wysokotemperaturowych (np. FKM).

Poniżej zebraliśmy zestaw pytań i odpowiedzi, które często pojawiają się przy użytkowaniu siłowników pneumatycznych STD 010 (D32) dwustronnego działania.

1. Czy te siłowniki są kompatybilne z normą ISO 6432?
   Tak, większość modeli okrągłych D32 od CPP PREMA jest wzorowana na wytycznych ISO 6432, choć zawsze warto sprawdzić dokładne wymiary montażowe w karcie katalogowej, by potwierdzić pełną zgodność.

2. Czy mogę liczyć na taką samą siłę w obu kierunkach ruchu?
   W siłownikach dwustronnych ciśnienie zasila naprzemiennie obie komory. W efekcie siła jest podobna w wysuwie i wsuwie, z niewielkimi różnicami wynikającymi z powierzchni tłoczyska i uszczelek.

3. Dlaczego model jest opisany jako 'bez magnesu'?
   Tłok nie zawiera pierścienia magnetycznego, więc nie można stosować czujników magnetycznych do wykrywania położenia tłoka. Jeśli chcesz użyć czujników (reed/hall), poszukaj wariantu z magnesem w tłoku.

4. Czy siłownik STD 010 (D32) nadaje się do kontaktu z żywnością?
   Standardowo nie. Korpus i tłoczysko nie mają atestu do bezpośredniego kontaktu z żywnością. Można ich jednak używać wokół linii spożywczych, o ile nie dotykają produktu spożywczego i przestrzegasz procedur higieny.

5. Jak regulować prędkość wysuwu i wsuwu?
   Zastosuj dławiki przepływu (speed controllers). Montuj je w portach wylotowych powietrza. Kręcąc śrubą dławika, zmniejszasz lub zwiększasz przepływ powietrza, co spowalnia lub przyspiesza ruch tłoczyska.

6. Co, jeśli potrzebuję skoku większego niż 700–800 mm?
   W standardzie oferta sięga nawet do 1000 mm skoku. Jeśli to wciąż za mało, skonsultuj się z producentem. Być może istnieje opcja wykonania na zamówienie lub sugerowane jest przejście na większy rozmiar siłownika.

7. Czy mogę używać tych siłowników w atmosferze zagrożonej wybuchem (ATEX)?
   Standardowe modele raczej nie posiadają certyfikacji ATEX. Jeśli aplikacja wymaga urządzeń dopuszczonych do stref Ex, należy zapytać producenta o warianty specjalne z odpowiednimi atestami.

8. Czy siłownik STD 010 jest odporny na boczne obciążenia tłoczyska?
   Podstawowo siłowniki pneumatyczne nie są projektowane do przenoszenia sił bocznych. Jeśli w aplikacji występują takie siły, powinieneś zastosować dodatkowe prowadnice lub łożyska. Inaczej uszczelnienia i tłoczysko mogą się zużywać w przyspieszonym tempie.

9. Jakie ciśnienie robocze jest optymalne?
   Zwykle 4–6 bar. Praca przy 10 bar jest dozwolona, ale maksymalne ciśnienie skraca żywotność uszczelnień. Natomiast przy zbyt niskim ciśnieniu (1–2 bar) możesz nie osiągnąć oczekiwanej siły.

10. Czy mogę montować siłownik w pozycji 'tłoczysko do góry'?
    Tak. Siłowniki dwustronne działają w dowolnej orientacji. Upewnij się jedynie, że układ sterowania i węże są tak poprowadzone, by nie pojawiały się zagięcia czy zatory powietrza.

11. Czy w razie awarii mogę naprawić siłownik samodzielnie?
    Zależy od typu uszkodzenia. Wymiana uszczelnień jest stosunkowo łatwa, jeśli masz zestaw naprawczy i podstawowe narzędzia. W razie poważniejszych uszkodzeń (pęknięty korpus, skrzywione tłoczysko), warto skonsultować się z serwisem producenta.

12. Dlaczego wewnątrz nie ma sprężyny powrotnej?
    Bo to siłownik dwustronny. Sprężone powietrze napędza tłok w obu kierunkach. Sprężyna jest charakterystyczna dla siłowników jednostronnych, gdzie w jednym kierunku tłoczy powietrze, a w drugim – rozprężająca się sprężyna.

13. Czy siłownik STD 010 wytrzyma uderzenia w pozycji krańcowej bez zewnętrznej amortyzacji?
    Przy umiarkowanych prędkościach zwykle tak. Jednak przy dużych obciążeniach lub bardzo szybkich ruchach zalecamy stosowanie amortyzatorów zewnętrznych, by uniknąć uszkodzeń.

14. Jakie zawory sterujące są najlepsze?
    Najczęściej zawór 5/2 (monostabilny lub bistabilny) sterowany elektrycznie. Zależnie od aplikacji, można też użyć zaworu 5/3, jeśli potrzebujesz dodatkowej pozycji neutralnej (np. blokady tłoczyska w środku skoku).

15. Czy do sterowania kilku siłowników mogę użyć jednej magistrali powietrza?
    Tak, o ile zapewniasz wystarczający przepływ i ciśnienie dla wszystkich urządzeń. Rozważ też montaż osobnych zaworów 5/2 dla każdego siłownika, aby niezależnie sterować ich ruchami.

16. Jak sprawdzić, czy uszczelnienia są jeszcze w dobrym stanie?
    Jeśli słyszysz syczenie powietrza przy tłoczysku lub zauważysz spadek siły i prędkości, może to oznaczać zużyte oringi. Wtedy warto rozebrać siłownik i wizualnie ocenić stan uszczelek NBR.

17. Czy mogę liczyć na wsparcie producenta w doborze odpowiedniego siłownika?
    Oczywiście. CPP PREMA oferuje doradztwo techniczne. Możesz przedstawić parametry aplikacji (siła, skok, prędkość, warunki środowiskowe), a specjaliści pomogą dobrać optymalny wariant.

18. Czy siłowniki mają certyfikat CE?
    Zazwyczaj tak, jako część maszyn i urządzeń spełniają podstawowe wymogi dyrektyw. W razie wątpliwości zapytaj bezpośrednio producenta o deklarację zgodności.

19. Jak zorganizować przeglądy okresowe?
    W zależności od intensywności pracy, warto przeprowadzać przegląd co 3–6 miesięcy. Kontrolować szczelność, stan tłoczyska, stopień zużycia uszczelnień i jakość filtracji powietrza. Notatki z przeglądów pomogą w planowaniu wymian.

20. Czy nadaje się do aplikacji poza standardowym zakresem temperatur?
    Gdy potrzebujesz pracy w ekstremalnie niskich temperaturach (poniżej -20°C) lub bardzo wysokich (powyżej +80°C), NBR może być niewystarczający. Wtedy zapytaj producenta o uszczelki FKM/Viton lub inny materiał.
