Sterowane popychaczem

Mikrozawory sterowane mechanicznie 2/2 marki CPP PREMA to niewielkie, lecz bardzo wydajne komponenty pneumatyczne. Zapewniają kontrolę przepływu sprężonego powietrza w sposób precyzyjny i niezawodny. Firma CPP PREMA tworzy te zawory z myślą o kompaktowych aplikacjach, gdzie liczy się szybkość działania, niewielka masa oraz możliwość montażu w ograniczonej przestrzeni. Konstrukcja 2/2 NC (normalnie zamknięta) oznacza, że w stanie spoczynku przepływ pozostaje zablokowany. Dopiero mechaniczne sterowanie popychaczem, trzpieniem lub przyciskiem otwiera drogę powietrza. Ta zasada ułatwia zachowanie bezpieczeństwa i zapobiega niepożądanym wyciekom medium.

W tej kategorii produktów „Mikrozawory sterowane mechanicznie 2/2\Sterowane popychaczem” firma CPP PREMA udostępnia kilka wariantów. Różnią się one sposobem zasilania (boczne lub dolne), rodzajem przyłączy (fi 4 mm albo gwint M5) oraz formą elementu aktywującego (trzpień bądź przycisk). Wszystkie zachowują wspólne cechy: solidne wykonanie, wysoka powtarzalność działania, kompaktowe rozmiary. Każdy model przechodzi surowe testy jakości, co gwarantuje długą żywotność. Poniżej przedstawiamy krótką charakterystykę dostępnych odmian:

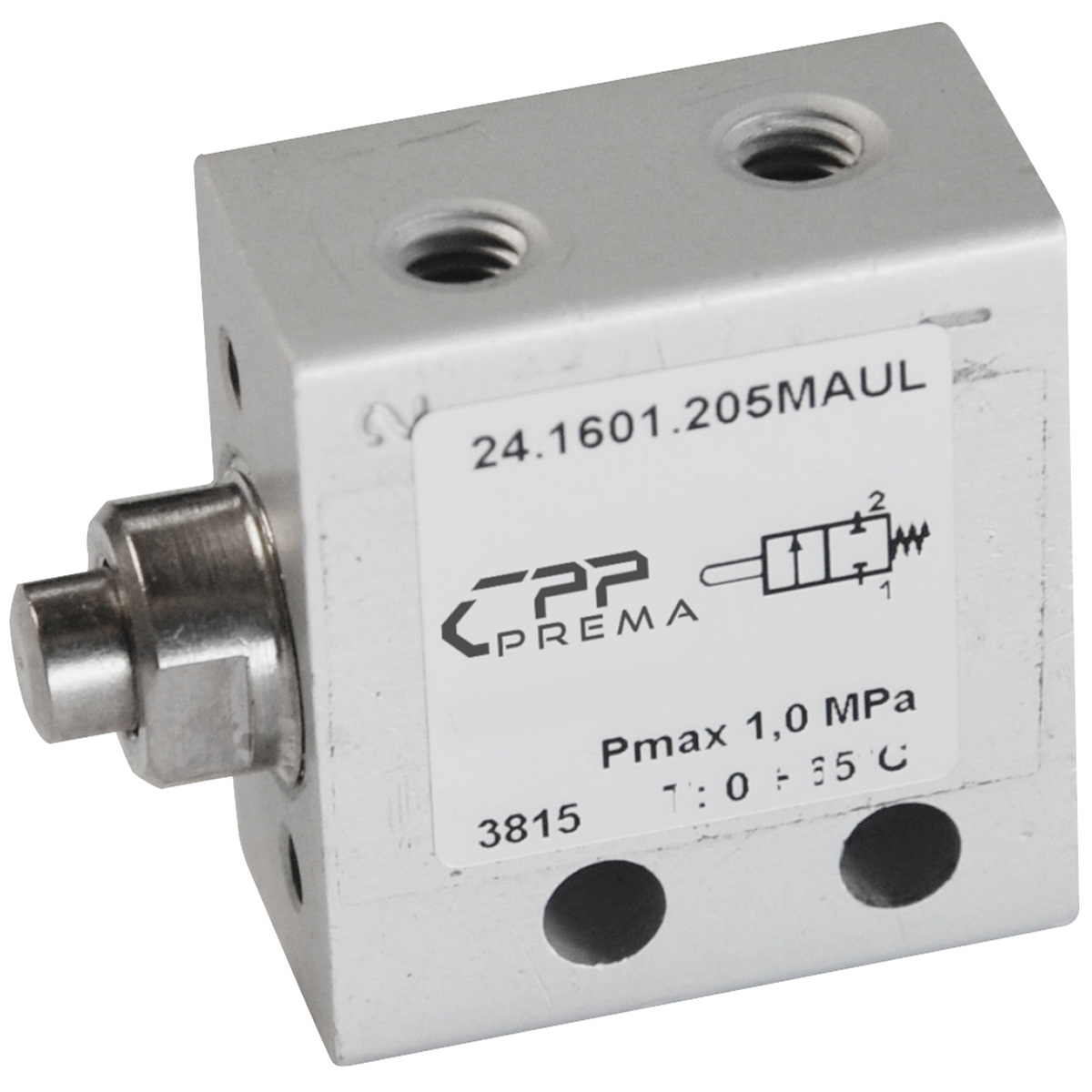

1. Zawór mechaniczny 2/2 NC normalnie zamknięty, sterowany trzpieniem, zasilanie boczne fi 4 mm
   Zastosowanie węża fi 4 mm upraszcza montaż w instalacjach o mniejszej średnicy przewodów pneumatycznych. Zasilanie boczne pozwala wygodnie poprowadzić wąż wzdłuż płaskich elementów urządzenia. Trzpień z kolei umożliwia szybkie i proste sterowanie. Wystarczy go docisnąć, by zawór otworzył przepływ.

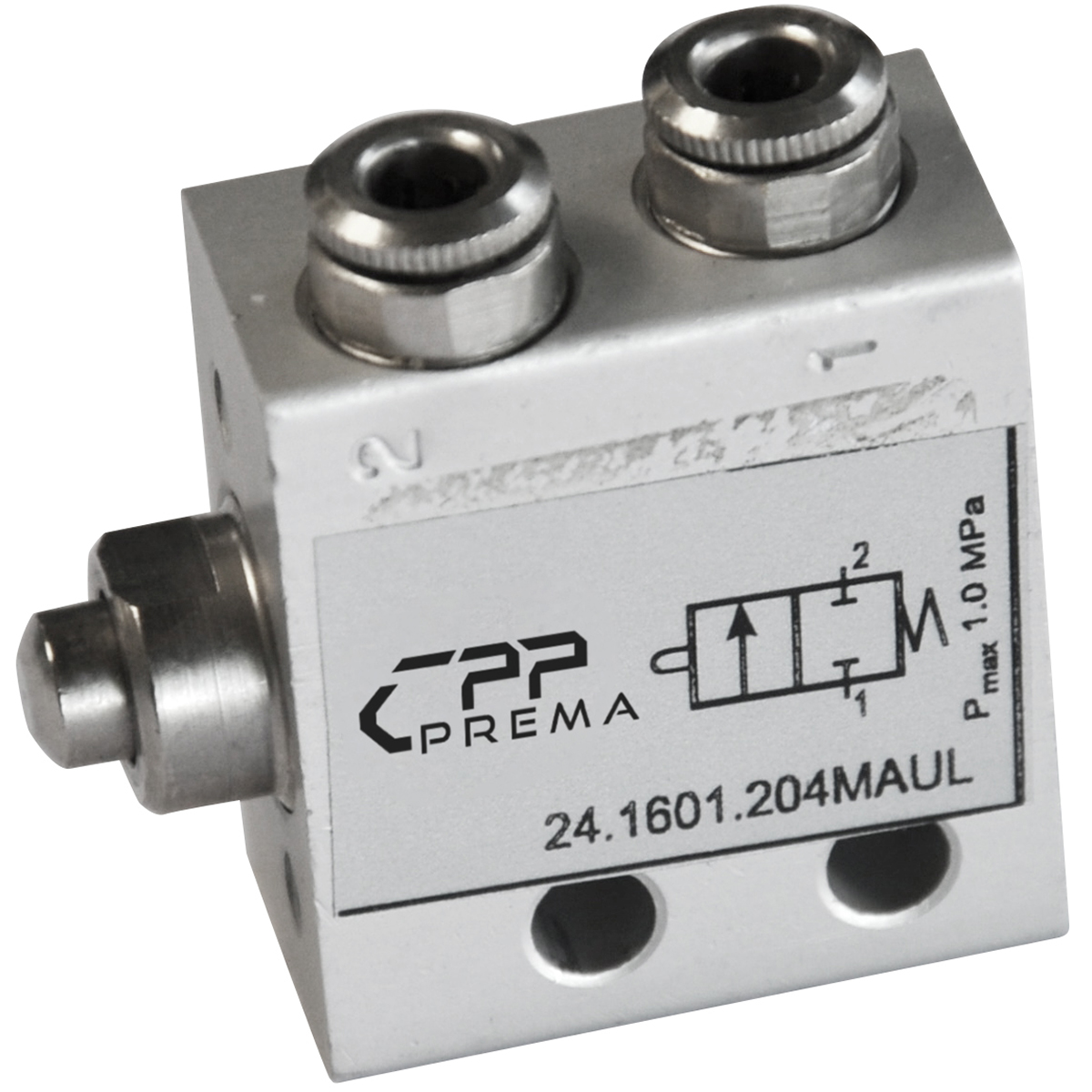

2. Zawór mechaniczny 2/2 NC normalnie zamknięty, sterowany trzpieniem, zasilanie dolne M5
   Dolne zasilanie w standardzie gwintu M5 jest popularne w bardziej rozbudowanych systemach pneumatycznych. Gwint M5 daje stabilne i pewne połączenie, zwłaszcza w maszynach narażonych na wibracje. Trzpień w tym wariancie może współpracować z rozmaitymi mechanizmami dociskającymi od góry. Wystarczy zastosować odpowiednio ukształtowaną dźwignię, krzywkę czy element popychający.

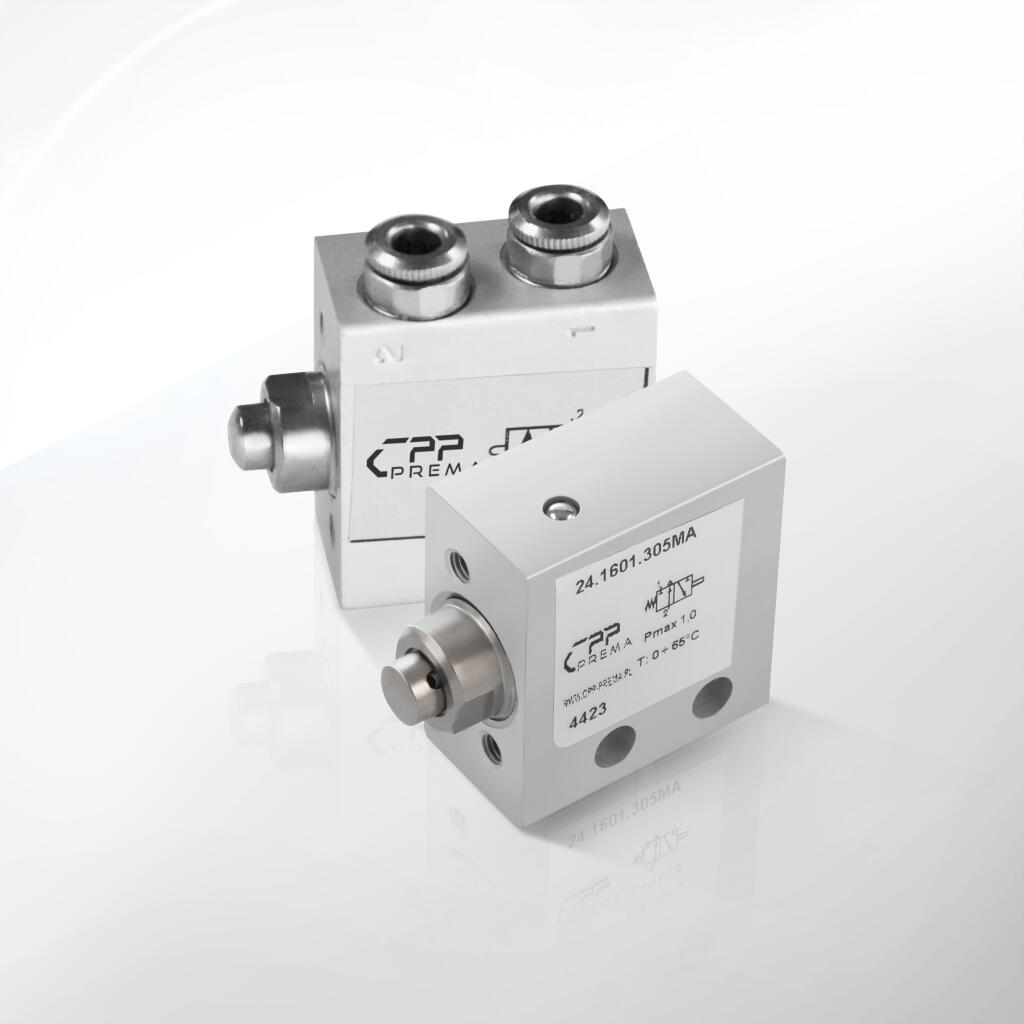

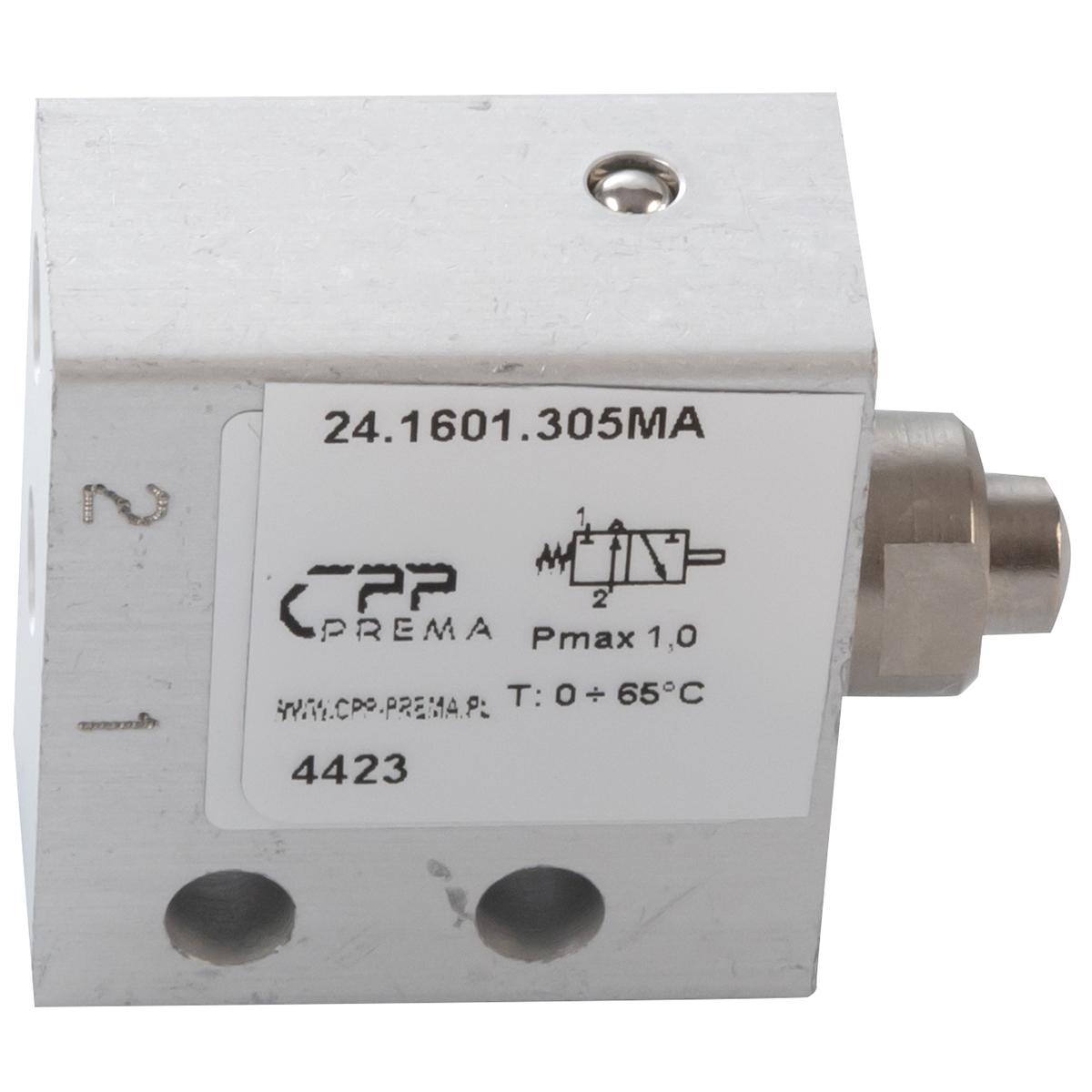

3. Zawór mechaniczny 2/2 NC normalnie zamknięty, sterowany trzpieniem, zasilanie boczne M5
   Tutaj również mamy gwint M5, ale zasilanie odbywa się od boku korpusu. Takie ułożenie bywa szczególnie przydatne w ciasnych przestrzeniach. Można wtedy wygodnie doprowadzić przewody w poziomie, jednocześnie pozostawiając wolną przestrzeń od spodu urządzenia. Trzpień sterujący wystaje ponad zawór i przy niewielkim nacisku powoduje otwarcie przepływu.

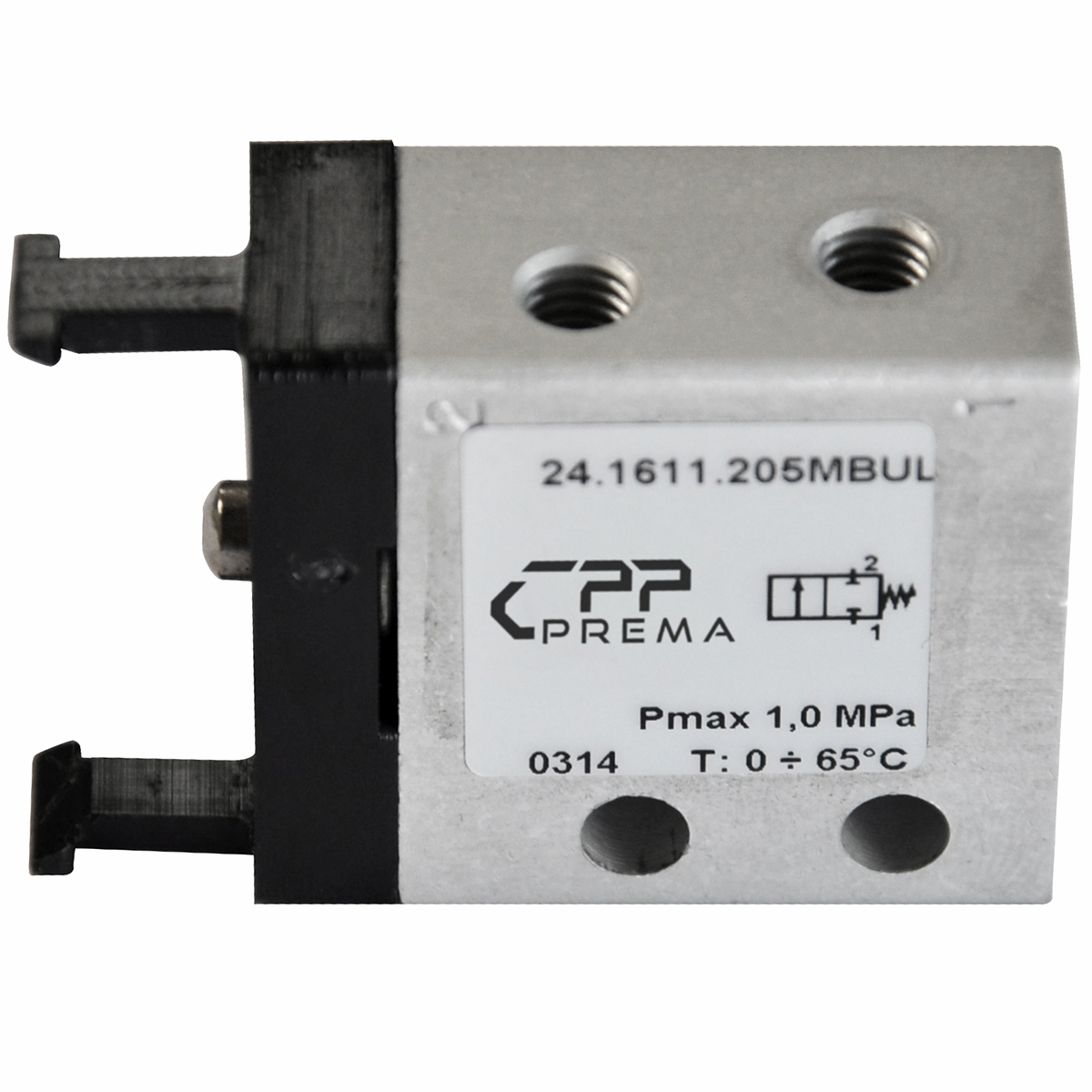

4. Zawór mechaniczny 2/2 NC normalnie zamknięty, sterowany przyciskiem, zasilanie dolne M5
   Ten wariant różni się od poprzednich głównie elementem sterującym. Zamiast trzpienia mamy przycisk. To świetne rozwiązanie, jeśli operator musi aktywować zawór manualnie. Przycisk może być też dociskany przez dowolny ruchomy fragment maszyny. Zasilanie dolne M5 zachowuje wszystkie zalety gwintowanego przyłącza i ułatwia prowadzenie przewodu prostopadle do powierzchni montażowej.

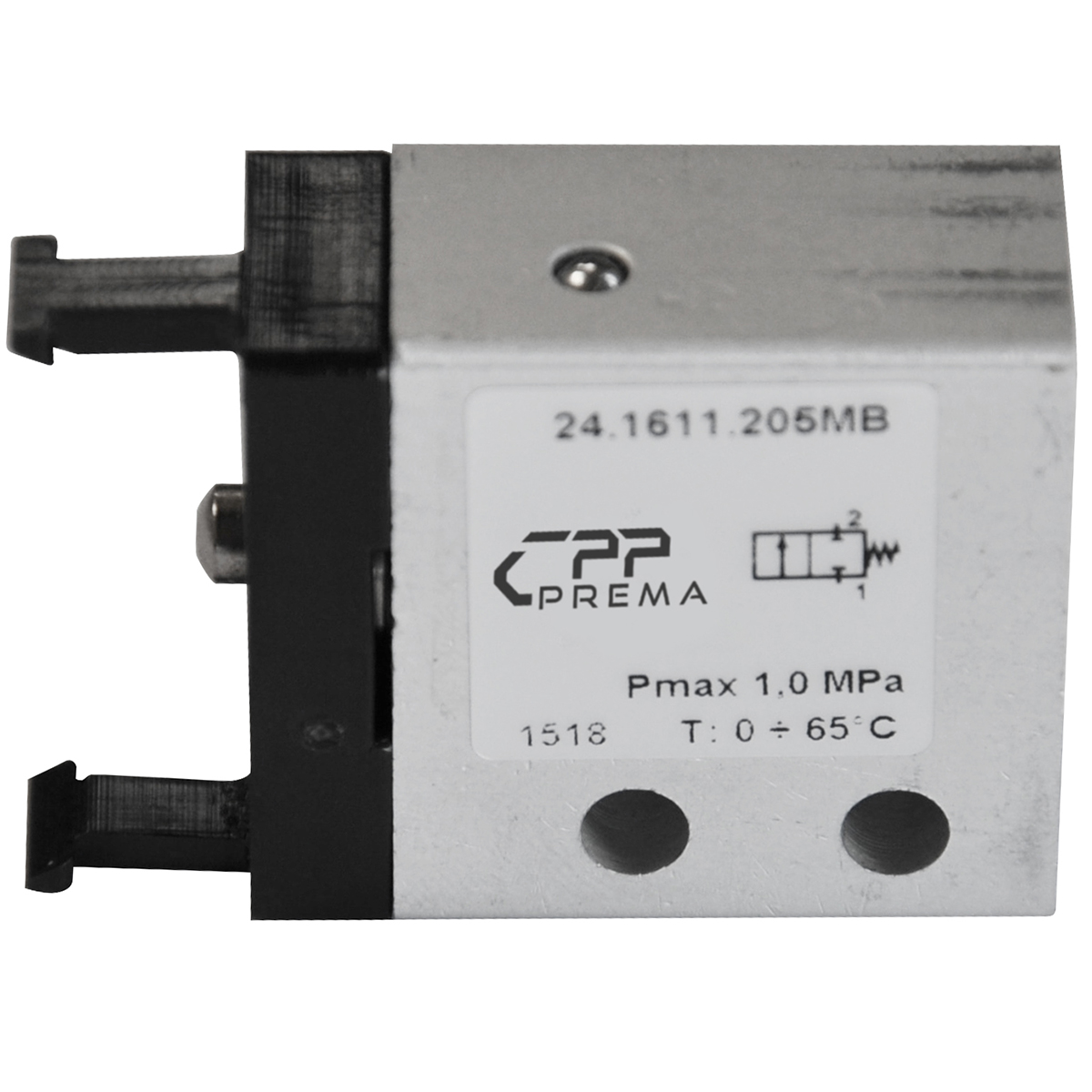

5. Zawór mechaniczny 2/2 NC normalnie zamknięty, sterowany przyciskiem, zasilanie boczne M5
   To bliźniacza konstrukcja do modelu poprzedniego, ale zasilana od boku. Świetnie nadaje się do urządzeń, gdzie dostęp od spodu jest utrudniony lub niewskazany. Przycisk pozostaje w tym samym miejscu, lecz przewód doprowadzający powietrze przykręca się bocznie. Rozwiązanie to sprawdza się w panelach sterujących, tablicach rozdzielczych i w każdym projekcie, w którym kluczowe jest ograniczenie długości przewodów.

Wszystkie te mikrozawory 2/2 NC są normalnie zamknięte, co oznacza, że w stanie nieaktywnym medium nie przepływa przez zawór. To standard w nowoczesnych układach pneumatycznych. Dzięki temu minimalizuje się ryzyko niepożądanego uwolnienia sprężonego powietrza. Zabezpiecza to personel przed przypadkowym uruchomieniem siłowników, napędów lub innych elementów, które mogłyby spowodować wypadki.

Firma CPP PREMA dba o wysoki standard wykonania. Korpusy mikrozaworów powstają z metali o dużej odporności na zużycie i korozję. Wewnątrz montuje się starannie dobrane uszczelnienia. W efekcie zawory zachowują szczelność nawet przy wielokrotnym przełączaniu i pracy w szerokim zakresie temperatur. Ich niewielkie wymiary i mała masa dodatkowo przemawiają za stosowaniem w urządzeniach mobilnych, automatyce przemysłowej czy kompaktowych stanowiskach produkcyjnych.

Opisywane zawory sprawdzają się w różnych gałęziach gospodarki. W przemyśle spożywczym ceni się je za kompaktowe rozmiary i łatwość czyszczenia. W branży automotive za szybkość reakcji i pewność sterowania. W systemach automatyki laboratoriów za stabilność działania przy niewielkich przepływach powietrza. Zawory oferują duże możliwości integracji w rozmaitych maszynach, robotach i manipulatorach. Pozwalają sterować sprężonym powietrzem w sposób manualny bądź przez nacisk innego elementu linii produkcyjnej.

Uniwersalność tych produktów wynika też z prostej konstrukcji. Brak skomplikowanych podzespołów elektronicznych minimalizuje awaryjność. Zawór otwiera się wyłącznie wtedy, gdy ktoś lub coś naciśnie popychacz. Niepotrzebne jest zasilanie elektryczne. Użytkownik docenia to w miejscach, gdzie nie ma możliwości wprowadzenia przewodów lub gdzie występują strefy zagrożenia wybuchem. Tam mechaniczny zawór sprawdza się doskonale.

Wszystkie wspomniane warianty reprezentują wysoką jakość wykonania. CPP PREMA słynie z dopracowanych projektów i rygorystycznej kontroli jakości. Na każdym etapie produkcji inżynierowie sprawdzają szczelność, działanie mechanizmu, powtarzalność skoku popychacza, odporność na ciśnienie. Montażyści mają pewność, że otrzymują produkt gotowy do efektywnej pracy zaraz po wyjęciu z opakowania. Można go błyskawicznie zamontować w układzie, podłączyć przewody i od razu eksploatować.

Zaletą normalnie zamkniętej konfiguracji (NC) jest również bezpieczeństwo energetyczne. W wielu przypadkach instalacja sprężonego powietrza jest włączona przez całą dobę. Zawory NC zapobiegają ciągłemu wyciekowi medium. Dzięki temu ogranicza się straty. W dłuższej perspektywie to przekłada się na realne oszczędności. Z punktu widzenia ekologii to kolejny atut, bo zmniejsza zużycie energii koniecznej do sprężenia powietrza.

Kiedy porównujemy te produkty z innymi na rynku, mikrozawory 2/2 sterowane popychaczem od CPP PREMA wyróżnia schludna konstrukcja i łatwość montażu. Niewielki moment dokręcania przy gwintach M5, czy szybkie wciśnięcie wężyka fi 4 mm w złączkę, sprawia, że cały proces instalacyjny jest intuicyjny. Nawet niedoświadczony monter, po zapoznaniu się z instrukcją, poradzi sobie z przygotowaniem systemu do pracy. Zawory oferowane w tej serii mają też ujednolicony wygląd, co sprzyja estetyce maszyn i urządzeń.

Mikrozawory sterowane mechanicznie 2/2 NC normalnie zamknięte z popychaczem lub przyciskiem to cenione elementy w wielu branżach. Ich podstawową funkcją jest kontrola przepływu sprężonego powietrza w systemach, w których kluczowe są niewielkie gabaryty, łatwość obsługi i niezawodność. Poniżej przedstawiamy szerokie spektrum zastosowań tych zaworów. Każda z opisanych dziedzin wykorzystuje specyficzne cechy oferowane przez produkty CPP PREMA.

Automatyka przemysłowa i linie montażowe

W robotyce i automatyce przemysłowej mikrozawory 2/2 NC pełnią rolę włączników poszczególnych układów. Przykładowo, gdy robot przemieszcza detal na linii montażowej, w określonym momencie naciska popychacz zaworu. Wówczas zawór się otwiera i doprowadza powietrze do siłownika, który zaciska, przesuwa lub obraca dany element. Po zakończeniu operacji zwolnienie popychacza wyłącza przepływ. Taki mechanizm jest niezawodny i szybki. Dzięki zwartej budowie zawory można montować tuż przy punktach roboczych. To skraca węże pneumatyczne i poprawia responsywność.

Linie montażowe w branży elektronicznej czy motoryzacyjnej doceniają też minimalny ciężar zaworów. Często instaluje się je na ruchomych ramionach manipulatorów. Zbyt ciężkie podzespoły wpływają negatywnie na dynamikę urządzenia. Tutaj mikrozawory sterowane popychaczem sprawdzają się idealnie, bo łączą w sobie małą masę i wytrzymałą konstrukcję.

Przemysł spożywczy

W przemyśle spożywczym ceni się łatwe utrzymanie higieny. Zawory 2/2 NC z przyciskiem lub trzpieniem można zamontować na stanowiskach napełniania, ważenia czy pakowania produktów. Są niewielkie, a ich powierzchnia korpusu jest gładka i odporna na uszkodzenia. Dzięki temu można często czyścić instalację z wykorzystaniem środków myjących i dezynfekujących. Sprężone powietrze, używane do transportu czy napędu określonych podzespołów, jest odcinane i załączane w sposób prosty i bezpieczny. Normalnie zamknięty stan zaworu (NC) uniemożliwia niekontrolowane przedmuchiwanie produktu w trakcie przerw technologicznych.

Laboratoria i urządzenia pomiarowe

Mikrozawory sterowane mechanicznie 2/2 NC często pojawiają się w laboratoriach, w aparaturze badawczej i pomiarowej. W tych miejscach ważna jest precyzja i powtarzalność. Nierzadko istnieje potrzeba punktowego dozowania niewielkich ilości powietrza lub gazów neutralnych. Zawór sterowany przyciskiem pozwala na błyskawiczne otwarcie i zamknięcie przepływu. Stan NC w pozycji spoczynkowej zapobiega niepożądanemu wnikaniu gazów do próbek. Dzięki niewielkim wymiarom zawory można zabudować w kompaktowych modułach testowych.

Aplikacje mobilne i robotyka

Mikrozawory 2/2 NC z trzpieniem wykorzystuje się także w pojazdach mobilnych, robotach samojezdnych czy dronach z manipulatorami. W takich konstrukcjach kluczowe są niewielkie rozmiary i waga. Zawory CPP PREMA zapewniają wystarczającą wytrzymałość, by wytrzymać drgania i wstrząsy, a jednocześnie nie obciążają nadmiernie konstrukcji. Robot może mechanicznie naciskać popychacz, aby odciąć lub włączyć dopływ powietrza do miniaturowych siłowników. Ta funkcja sprawdza się w systemach chwytania lub przesuwania drobnych elementów w halach logistycznych czy centrach dystrybucyjnych.

Konstrukcje prototypowe i DIY

Mikrozawory sterowane popychaczem to częsty wybór pasjonatów majsterkowania, twórców prototypów oraz projektów typu DIY (Do It Yourself). Dzięki niskiej cenie, prostej konstrukcji i wysokiej niezawodności, takie zawory znajdują zastosowanie w różnych eksperymentalnych projektach. Można je wykorzystać w pneumatycznych robotach edukacyjnych, modelach linii produkcyjnych czy urządzeniach demonstracyjnych. Sterowanie popychaczem upraszcza cały układ. Nie trzeba stosować elektrozaworów czy skomplikowanych sterowników. Wystarczy czysto mechaniczny ruch dociskający.

Urządzenia czyszczące i systemy mycia

W zakładach produkcyjnych, a zwłaszcza w przemyśle spożywczym lub chemicznym, stosuje się systemy mycia wysokociśnieniowego. Niekiedy potrzebna jest szybka zmiana kierunku strumienia lub odcięcie go w razie sytuacji awaryjnej. Mikrozawory 2/2 NC z przyciskiem pozwalają na natychmiastowe wstrzymanie przepływu. Zasilanie boczne lub dolne M5 nie przeszkadza w zabudowie urządzenia. Krótki, zdecydowany ruch palca czy innego elementu mechanicznego skutkuje błyskawiczną reakcją. Dodatkowo prosta budowa ułatwia czyszczenie i konserwację.

Branża oponiarska i stacje wulkanizacyjne

Sprężone powietrze jest kluczowe na stacjach wulkanizacyjnych. Zazwyczaj służy do zasilania kluczy udarowych, pompek do kół czy innych urządzeń. Mikrozawory sterowane przyciskiem sprawdzają się jako podręczne zawory odcinające. Można je montować bezpośrednio przy stanowisku, zapewniając szybkie odłączenie dopływu powietrza. Dzięki temu operator unika niepotrzebnego hałasu i obniża zużycie energii na sprężanie powietrza.

Systemy transportu pneumatycznego

Transport pneumatyczny bywa stosowany do przesuwania lżejszych przedmiotów, np. kapsuł w systemach pocztowych w dużych budynkach czy zakładach przemysłowych. Jeśli dany odcinek rurociągu ma być czasowo odcięty, montuje się mikrozawór 2/2 NC. Trzpień naciskany przez element sterujący otwiera kanał tylko wówczas, gdy paczka powinna przejechać dalej. Po przejeździe zawór się zamyka, utrzymując w rurociągu stałe ciśnienie w pozostałych sekcjach.

Maszyny pakujące i konfekcjonujące

Linie pakowania i konfekcjonowania wymagają częstych zmian stanu przepływu powietrza. Zawory 2/2 NC z popychaczem lub przyciskiem stają się nieocenione przy sterowaniu procesem dozowania, zamykania toreb, nakładania wieczek czy zasysania powietrza. Mechaniczne sterowanie eliminuje konieczność skomplikowanej infrastruktury elektrycznej. Wystarczy prosty układ krzywkowy, który dociska trzpień zaworu we właściwym momencie. Zamknięcie następuje automatycznie po ustaniu nacisku.

Linie testowe i kontrolne

W wielu procesach produkcyjnych testuje się szczelność, wytrzymałość ciśnieniową lub inne parametry wyrobów. Mikrozawory 2/2 NC, dzięki swojej konstrukcji, umożliwiają szybką zmianę stanu przepływu. Operator lub automat może docisnąć popychacz, aby wpuścić powietrze do testowanego elementu. Następnie łatwo odciąć dopływ, by obserwować czy nie ma spadku ciśnienia. Takie rozwiązanie sprawdza się w kontrolach jakości np. zbiorników, węży, pojemników ciśnieniowych czy detali gumowych.

Branża medyczna

W aparatach do rehabilitacji czy sprzętach medycznych zdarza się, że sterowanie pneumatyczne jest bezpieczniejsze i łatwiejsze do utrzymania w higienie niż sterowanie elektryczne. Zawory 2/2 NC służą np. do regulacji poduszek powietrznych w łóżkach czy fotelach medycznych. Przyciski umożliwiają pacjentowi lub personelowi manualne podniesienie lub opuszczenie danej sekcji. Zawory normalnie zamknięte chronią przed niekontrolowanym uchodzeniem powietrza podczas awarii lub braku zasilania.

Przemysł tekstylny

W maszynach szyjących czy wykańczających tkaniny stosuje się różne mikroukłady pneumatyczne. Zapewniają one podawanie nici, docisk materiału, usuwanie kłaczków powietrzem. Mikrozawory 2/2 NC sterowane trzpieniem integrują się z drobnymi mechanizmami popychaczy. Gdy maszyna osiągnie określony cykl, nacisk powoduje otwarcie zaworu. Po krótkiej chwili następuje zamknięcie i maszyna przechodzi do kolejnej operacji.

Systemy ewakuacyjne i bezpieczeństwa

Zdarza się, że przepływ powietrza decyduje o otwarciu lub zamknięciu blokad drzwi ewakuacyjnych. W budynkach użyteczności publicznej montuje się systemy pneumatyczne, które w razie alarmu lub awarii muszą natychmiast przełączyć zawory i odblokować przejście. Normalnie zamknięte zawory 2/2 NC pozwalają zachować kontrolę nad przepływem. Naciśnięcie przycisku awaryjnego może w jednym momencie otworzyć kilka kluczowych kanałów powietrza, aktywując procedury bezpieczeństwa.

Kontrola i sterowanie narzędziami

W sporej grupie narzędzi ręcznych z napędem pneumatycznym (szlifierki, wiertarki, wyrzynarki itp.) liczy się wygodne przełączanie przepływu. Mikrozawór 2/2 NC z przyciskiem można wbudować w uchwyt narzędzia. Operator, zaciskając dłoń, wciska przycisk i uruchamia narzędzie. Gdy dłoń się rozluźnia, zawór automatycznie się zamyka, a narzędzie staje. To intuicyjne i bezpieczne. Nie ma potrzeby szukać dodatkowych wyłączników elektrycznych.

Maszyny do formowania tworzyw sztucznych

Wtryskarki czy prasy do termoplastów korzystają z układów pneumatycznych w pomocniczych operacjach. Mikrozawory 2/2 NC otwierane popychaczem regulują dopływ powietrza do chłodzenia form, nadmuchu w obszarze usuwania wyprasek czy sterowania drobnymi mechanizmami. Dzięki minimalnemu rozmiarowi zawory można zamontować blisko formy, skracając czas reakcji. Mechaniczne sterowanie popychaczem zapewnia niezawodność w wysokiej temperaturze i przy występowaniu mgły olejowej.

Zrozumienie danych technicznych mikrozaworów sterowanych mechanicznie 2/2 NC normalnie zamkniętych z popychaczem lub przyciskiem ma kluczowe znaczenie dla projektantów i użytkowników układów pneumatycznych. Poniższe informacje przedstawiają główne parametry, które decydują o ich wydajności i zastosowaniu.

Budowa 2/2 NC

Wszystkie mikrozawory z tej serii mają konfigurację 2/2, co oznacza dwa przyłącza (wejście i wyjście) oraz dwa stany pracy (zamknięty lub otwarty). Dopisek NC (normalnie zamknięty) wskazuje, że w stanie spoczynku medium nie przepływa. Dopiero naciśnięcie popychacza bądź przycisku powoduje otwarcie kanału. Ten mechanizm zwiększa bezpieczeństwo instalacji. Chroni przed niepożądanym wypływem sprężonego powietrza w sytuacjach awaryjnych.

Rodzaj sterowania

• Trzpień (popychacz): Występuje jako mały, cylindryczny element wystający ponad korpus zaworu. Gdy na trzpień działa siła zewnętrzna (np. krzywka, ramię mechanizmu, dźwignia), zawór otwiera się.

• Przycisk: Przypomina niewielki guzik. Nacisk palcem lub innym elementem powoduje przełączenie. Ten rodzaj sterowania jest wygodny przy obsłudze manualnej.

Przyłącza pneumatyczne

• Fi 4 mm: Używane w wersji z zasilaniem bocznym. Pozwala szybko połączyć wąż fi 4 mm, co jest popularnym standardem w wielu mniejszych układach.

• Gwint M5: Stosowany w wariantach zasilania dolnego i bocznego. Zapewnia pewne mocowanie i zmniejsza ryzyko przecieków przy drganiach. Wielu producentów akcesoriów pneumatycznych oferuje szeroką gamę szybkozłączek, złączek kątowych i redukcji M5.

Zasilanie dolne i boczne

• Zasilanie dolne: Otwór przyłączeniowy znajduje się na spodzie korpusu. Rozwiązanie dogodne w urządzeniach, gdzie przewody biegną pionowo w dół i nie kolidują z innymi elementami.

• Zasilanie boczne: Wejście medium ulokowane na boku. Sprawdza się w sytuacjach, gdy dostęp do spodu jest utrudniony. Można wówczas poprowadzić wąż czy gwintowane przyłącze w płaszczyźnie poziomej.

Parametry ciśnieniowe

Standardowo mikrozawory 2/2 NC z popychaczem działają w zakresie ciśnień od około 0 do 10 bar. Maksymalna wartość bywa uzależniona od konstrukcji korpusu i rodzaju uszczelnień. W przypadku ciśnień powyżej 8–10 bar należy dokładnie sprawdzić specyfikacje producenta. Niektóre modele, ze wzmocnionymi uszczelnieniami, mogą pracować nawet w wyższych ciśnieniach, jednak zawsze wymaga to potwierdzenia w dokumentacji technicznej CPP PREMA.

Temperatura pracy

Zazwyczaj mieszczą się w przedziale od -10°C do +60°C. Ostateczny zakres zależy od materiałów uszczelnień (np. NBR, EPDM, FKM). W aplikacjach z niską temperaturą zewnętrzną trzeba pamiętać o ewentualnym ryzyku zamarzania kondensatu w układzie. Z kolei w wysokich temperaturach, na przykład przy otoczeniu o wilgotności i ciepłocie wyższej niż 50°C, należy dobierać uszczelnienia odporne na takie warunki.

Przepływ (Kv/Cv)

Wartość przepływu zależy od wewnętrznej średnicy kanałów i konstrukcji grzybka. Mikrozawory, ze względu na niewielkie rozmiary, mają ograniczony przepływ w porównaniu z większymi zaworami pneumatycznymi. Mimo to w małych układach czy przy zasilaniu niewielkich siłowników przepływ okazuje się całkowicie wystarczający. Typowe wartości Kv mogą oscylować w granicach 0,05–0,1 (m³/h), ale należy sięgnąć do karty katalogowej konkretnego modelu, by uzyskać dokładne dane.

Czas przełączania

Czas reakcji zależy od szybkości, z jaką naciskamy popychacz. W ujęciu samej mechaniki zaworu proces otwarcia czy zamknięcia bywa błyskawiczny (kilkanaście milisekund). Taka sprawność wynika z niewielkiej masy ruchomych części wewnątrz zaworu. Dzięki temu w układach, gdzie rytm pracy jest szybki, mikrozawory 2/2 NC pozwalają na precyzyjne sterowanie przepływem i zapewniają dużą powtarzalność cykli.

Uszczelnienia

CPP PREMA stosuje najczęściej NBR (nitryl) jako uszczelnienie standardowe. Ten rodzaj elastomeru dobrze radzi sobie w kontakcie z olejami, smarami i standardowym sprężonym powietrzem. W zastosowaniach o wyższej temperaturze lub agresywnych mediach można użyć FKM (Viton), odporniejszego na wysokie temperatury i związki chemiczne. W przypadku użycia pary wodnej czy wody demineralizowanej, często stosuje się EPDM. Zawsze zaleca się sprawdzenie tabel kompatybilności chemicznej przed zastosowaniem zaworu w nietypowym środowisku.

Materiał korpusu

Najczęściej stosuje się metalowy korpus (mosiądz, stal nierdzewna, czasem aluminium). Mosiądz pozostaje chętnie wybierany ze względu na dobry stosunek ceny do wytrzymałości i odporność na korozję w układach powietrznych. Stal nierdzewna sprawdza się w kontakcie z czynnikami agresywnymi lub w branżach o podwyższonych wymaganiach higienicznych (spożywczych, farmaceutycznych). Aluminium pozwala zaś zredukować masę zaworu, co może być kluczowe w aplikacjach mobilnych.

Sprężyna powrotna

Wewnątrz zaworu znajduje się sprężyna, która utrzymuje grzybek w pozycji zamkniętej. Materiał sprężyny (zwykle stal sprężynowa lub nierdzewna) powinien mieć odpowiednią wytrzymałość zmęczeniową. Sprężyna odpowiada za niezawodny powrót do stanu NC, gdy nacisk ustaje. Przy doborze zaworu do aplikacji o bardzo wysokiej częstotliwości przełączeń zaleca się uwzględnienie trwałości tej sprężyny i jakości powietrza (zanieczyszczenia mogą przyczyniać się do szybszego zużycia).

Wymiary

Zawory mikrozaworowe 2/2 NC normalnie zamknięte zwykle mają długość od kilkunastu do kilkudziesięciu milimetrów. Wysokość z przyciskiem czy trzpieniem jest niewielka, co ułatwia zabudowę w obudowach maszyn, panelach sterujących czy rozdzielnicach pneumatycznych. Dokładne wymiary można znaleźć w rysunkach technicznych producenta. Miniaturyzacja jest kluczowa, ponieważ w wielu urządzeniach liczy się kompaktowość i mała masa elementów.

Gwinty i momenty dokręcenia

Warianty z gwintem M5 wymagają zwykle niewielkiego momentu dokręcenia. Zbyt duża siła może prowadzić do zerwania gwintu w korpusie, co unieruchomi zawór. Należy zawsze stosować zalecenia producenta dotyczące maksymalnego momentu. Jeśli stosujemy taśmę teflonową czy uszczelniacze w płynie, warto nakładać je z umiarem, by nie zapchać kanałów przepływowych.

Masa zaworu

Z uwagi na niewielkie rozmiary, masa mikrozaworów 2/2 NC sterowanych popychaczem waha się w granicach kilku–kilkunastu gramów. To ważne w aplikacjach mobilnych, dronach czy robotach, gdzie każdy dodatkowy gram ma znaczenie. Niska masa pomaga także w montażu – nie ma ryzyka, że zawór obciąży nadmiernie delikatne elementy konstrukcji.

Odporność na drgania

Konstrukcja mechaniczna zaworów jest przystosowana do pracy w środowiskach o umiarkowanych drganiach. Sprężyny i popychacze są zabezpieczone przed wypadnięciem czy nadmiernym luzem. Niemniej jednak, przy bardzo silnych wibracjach, konieczne jest sprawdzenie, czy zawór nie otworzy się pod wpływem sił bezwładności. Można to skorygować, projektując odpowiedni kształt naciskający popychacz, by nie dopuszczać do przypadkowych przełączeń.

Częstotliwość przełączeń

W układach o dużej częstotliwości przełączeń, np. kilkadziesiąt razy na minutę, zawory 2/2 NC od CPP PREMA wykazują się wysoką trwałością. Kluczowa jest jednak jakość powietrza. Zanieczyszczenia stałe lub wilgoć skracają żywotność uszczelnień i sprężyn. Wskazana jest więc filtracja powietrza na poziomie 5–40 µm, a w niektórych przypadkach stosowanie dodatkowych odwadniaczy i smarownic.

Pozycja montażu

Zawory 2/2 NC z popychaczem zazwyczaj pracują w dowolnej orientacji. Można je montować pionowo, poziomo czy pod dowolnym kątem. Warto jednak uwzględnić wygodę dostępu do popychacza lub przycisku. Jeśli rola zaworu polega na manualnym włączaniu przepływu, przycisk powinien być łatwo dostępny. Gdy popychacz obsługiwany jest przez krzywkę, należy dopilnować prawidłowego ustawienia kątów i odległości.

Standardy i certyfikaty

CPP PREMA dba o jakość wyrobów, co potwierdzają wewnętrzne procedury testowe i często także zewnętrzne certyfikaty. Zdarza się, że mikrozawory spełniają normy ISO czy DIN dotyczące elementów pneumatyki. W sektorach wrażliwych (spożywka, farmacja) istotne jest, by materiały kontaktowe miały odpowiednie atesty. W przypadku pracy w atmosferze zagrożonej wybuchem (ATEX), należy się upewnić, czy dana seria zaworów jest przystosowana do pracy w strefach Ex.

Konserwacja i serwis

Mikrozawory 2/2 NC nie wymagają skomplikowanej konserwacji. Wystarczy okresowe sprawdzanie szczelności i stanu popychacza. Jeżeli powietrze jest dobrze filtrowane, zawory potrafią działać setki tysięcy cykli bez zmiany parametrów. W razie awarii lub zużycia uszczelek, producent oferuje zestawy naprawcze. Umożliwiają one wymianę sprężyny, grzybka, o-ringów bez konieczności zakupu nowego korpusu.

Cicha praca

Ze względu na brak cewek elektromagnetycznych, praca mikrozaworów jest niemal bezgłośna. Słyszalny może być jedynie szum sprężonego powietrza. Dla wielu użytkowników to ważna zaleta, zwłaszcza w środowiskach, gdzie nadmierny hałas jest niepożądany.

Kompatybilność z innymi elementami

W jednej maszynie można łączyć mikrozawory 2/2 z innymi typami zaworów (np. 3/2, 5/2). Dzięki standaryzowanym gwintom M5 i przyłączom fi 4 mm integracja jest szybka. Projektanci mogą tworzyć całe układy rozdzielania powietrza, sterujące różnymi operacjami produkcyjnymi. Zawory z przyciskiem często trafiają na panele operatorskie, gdzie służą jako dodatkowe punkty kontrolne.

Dodatkowe akcesoria

Istnieją liczne akcesoria ułatwiające instalację: uchwyty mocujące, adaptery, złączki kątowe, szybkozłączki, mufy czy redukcje gwintów. Jeśli konieczne jest zwiększenie bezpieczeństwa, można zastosować specjalne kapturki chroniące popychacz przed przypadkowym wciśnięciem. Z kolei w miejscach narażonych na zachlapanie wodą, użycie uszczelnień z EPDM lub FKM będzie optymalnym rozwiązaniem.

Przykładowe parametry wybranych modeli

• Zawór mechaniczny 2/2 NC, sterowany trzpieniem, zasilanie boczne fi 4 mm: Zakres ciśnienia 0–8 bar, temperatura pracy 0–50°C, przepływ nominalny ~50 l/min przy 6 bar (dane orientacyjne).

• Zawór mechaniczny 2/2 NC, sterowany trzpieniem, zasilanie dolne M5: Podobny zakres ciśnienia, niewielka wysokość korpusu, gwint M5 zapewniający stabilne połączenie, dedykowany do pionowego montażu.

• Zawór mechaniczny 2/2 NC, sterowany trzpieniem, zasilanie boczne M5: Boczne zasilanie, łatwa integracja w poziomych liniach przewodów, czas reakcji poniżej 20 ms.

• Zawór mechaniczny 2/2 NC, sterowany przyciskiem, zasilanie dolne M5: Idealny do paneli operatorskich, manualne załączanie poprzez wciśnięcie przycisku, solidna sprężyna powrotna.

• Zawór mechaniczny 2/2 NC, sterowany przyciskiem, zasilanie boczne M5: Wygodny w aplikacjach, gdzie istotny jest łatwy dostęp z boku, minimalna szerokość korpusu.

Wybór materiałów do produkcji mikrozaworów sterowanych mechanicznie 2/2 NC normalnie zamkniętych jest kluczowy dla ich trwałości i niezawodności. Firma CPP PREMA stawia na wysoką jakość i precyzyjny dobór surowców. Poniżej przedstawiono najważniejsze aspekty związane z materiałami konstrukcyjnymi stosowanymi w tych zaworach.

Korpusy metalowe

Najczęściej spotykaną opcją są korpusy z mosiądzu. Ten stop miedzi i cynku cechuje się odpornością na korozję w standardowych warunkach przemysłowych. Mosiądz jest stosunkowo łatwy w obróbce mechanicznej. Umożliwia frezowanie i wiercenie niewielkich kanałów z dużą precyzją. Dzięki temu producent może tworzyć kompaktowe kształty zaworów, zachowując wysoką powtarzalność wymiarową.

W przypadku aplikacji wymagających wyższej odporności chemicznej, np. w przemyśle spożywczym czy farmaceutycznym, stosuje się stal nierdzewną (AISI 304, 316 lub pokrewne gatunki). Stal nierdzewna lepiej radzi sobie w środowisku wilgotnym, narażonym na działanie środków myjących i dezynfekujących. Choć jest droższa niż mosiądz, gwarantuje większą wytrzymałość mechaniczną i świetnie nadaje się do kontaktu z substancjami żrącymi lub wysoką temperaturą.

Powłoki i wykończenia

Aby dodatkowo zwiększyć odporność na korozję, niekiedy stosuje się powłoki galwaniczne (np. niklowanie) na korpusach mosiężnych. Proces niklowania tworzy barierę chroniącą przed utlenianiem i nadaje zaworom bardziej estetyczny wygląd. W maszynach, gdzie wymagana jest wyjątkowo gładka powierzchnia (np. w przemyśle spożywczym), takie powłoki ułatwiają utrzymanie higieny. Z kolei w aplikacjach narażonych na działanie wody morskiej lub mgły solnej warto rozważyć anodowanie (w przypadku aluminium) czy zastosowanie stali nierdzewnej o wyższym stopniu odporności.

Elementy ruchome: popychacz lub przycisk

W mikrozaworach 2/2 NC popychacz i przycisk to kluczowe elementy zapewniające mechaniczne sterowanie przepływem. Zwykle wykonuje się je z metalu, takiego jak stal nierdzewna czy mosiądz. Niektóre modele wykorzystują tworzywa sztuczne o wysokiej wytrzymałości (np. POM, poliamid), zwłaszcza tam, gdzie liczy się minimalizacja masy. Istotne jest, by materiał był odporny na ścieranie, ponieważ popychacz często pracuje w kontakcie z innymi podzespołami (krzywkami, dźwigniami). Musi zachować precyzję wymiarową i gładką powierzchnię.

Sprężyny

Sprężyna powrotna, która odpowiada za utrzymanie zaworu w pozycji NC, zazwyczaj jest wykonana ze stali sprężynowej (np. stal węglowa z odpowiednim hartowaniem). Jeśli zawór ma pracować w warunkach wysokiej wilgotności lub przy kontakcie z czynnikami korozyjnymi, preferuje się stal nierdzewną typu 302 lub 316. W zależności od wymagań wytrzymałościowych sprężyna bywa projektowana tak, by zapewnić określoną siłę zwrotu przy danym skoku popychacza. Musi też wytrzymać setki tysięcy cykli bez utraty sprężystości.

Uszczelnienia

Najważniejszym komponentem decydującym o szczelności jest zestaw uszczelek. Najczęściej to O-ringi z elastomerów, takich jak:

• NBR (nitryl): odporny na oleje i tłuszcze. Zakres temperatur pracy zwykle od -10°C do +90°C.

• FKM (Viton): wyższa odporność chemiczna oraz termiczna (nawet do +200°C), świetny do aplikacji agresywnych chemicznie.

• EPDM: dobry w kontakcie z wodą i parą wodną, zakres temperatur do +150°C, słabo reaguje na oleje mineralne.

Kolejny czynnik to forma uszczelnienia. Często używa się pierścieni wargowych lub O-ringów ułożonych w precyzyjnych rowkach. Muszą one ściśle przylegać do powierzchni grzybka i korpusu. Od jakości uszczelnienia zależy, czy zawór będzie prawidłowo zatrzymywał przepływ w stanie zamkniętym. Zastosowanie niewłaściwego materiału uszczelnienia skutkuje szybkim zużyciem, wyciekami i spadkiem ciśnienia w układzie.

Grzybek zaworu

Wewnątrz mikrozaworu znajduje się grzybek (element sterujący przepływem). Najczęściej wykonany jest z metalu (mosiądz, stal), a jego czoło może być pokryte gumą lub tworzywem sztucznym. Istotne, by powierzchnia przylegała do gniazda w korpusie w sposób gwarantujący szczelność. Obróbka CNC, polerowanie i kontrola wymiarów stanowią standard w fabryce CPP PREMA. Dokładność rzędu mikrometrów zapewnia, że podczas pracy pod ciśnieniem grzybek idealnie uszczelnia kanał. Rezultatem jest brak nieszczelności i stabilne parametry pracy.

Tworzywa sztuczne w korpusie

Choć korpusy najczęściej powstają z metalu, istnieją modele, w których pewne fragmenty są z tworzyw inżynieryjnych (np. PBT, POM, PA). Takie rozwiązanie pozwala obniżyć masę i niekiedy koszty produkcji. Tworzywa często wykazują wysoką odporność na uderzenia i tarcie, a jednocześnie dobrze izolują termicznie. W zastosowaniach medycznych lub spożywczych kluczowa jest też łatwość czyszczenia i brak wchodzenia w reakcje z substancjami. Gładkie powierzchnie tworzyw sztucznych są łatwe do utrzymania w czystości.

Łożyska i prowadnice

W niektórych wersjach popychacz może być wsparty łożyskiem lub tulejką prowadzącą, wykonaną z brązu czy tworzywa samosmarującego (np. PTFE). Ma to znaczenie w aplikacjach, gdzie występują boczne siły na trzpień lub duża częstotliwość przełączeń. Łożyskowanie minimalizuje tarcie i zużycie, a także zapewnia płynny ruch popychacza na całej długości skoku.

Zabezpieczenia antykorozyjne

Poza wspomnianymi powłokami galwanicznymi czy stosowaniem stali nierdzewnej, zdarza się, że producent dodatkowo uszczelnia wolne przestrzenie wnętrza. W aplikacjach, gdzie zawór pracuje w kontakcie z mgłą solną (np. obszary nadmorskie) lub w atmosferze agresywnych oparów chemicznych, warto rozważyć malowanie proszkowe lub inne metody zabezpieczania obudowy. Dobrze dobrane materiały konstrukcyjne decydują o wieloletnim okresie eksploatacji.

Obudowy zewnętrzne i akcesoria

W miejscach szczególnie narażonych na uderzenia mechaniczne (np. hale produkcyjne z intensywnym ruchem wózków widłowych) można zamówić zawory z dodatkowymi obudowami metalowymi chroniącymi popychacz lub przycisk. Takie obudowy eliminują ryzyko przypadkowego wciśnięcia zaworu lub jego uszkodzenia. Dzięki nim wytrzymałość mechaniczna całego podzespołu jeszcze wzrasta.

Trwałość i testy wytrzymałościowe

CPP PREMA przeprowadza liczne testy jakościowe, sprawdzając odporność materiałów na ścieranie, temperaturę i naprężenia mechaniczne. Każda partia zaworów przechodzi kontrolę szczelności, a także test cykli przełączeń. Producent dąży do zachowania maksymalnej powtarzalności, co oznacza, że niezależnie od numeru serii, klienci otrzymują tę samą wysoką jakość. Dbałość o materiały przekłada się na zaufanie branży automatyki i inżynierów projektujących układy pneumatyczne.

Wpływ materiałów na zakres zastosowań

Dzięki zróżnicowanemu asortymentowi materiałów użytkownik ma możliwość dopasowania zaworu do konkretnych warunków. Gdy w zakładzie panuje duża wilgotność, wybiera się korpus nierdzewny i uszczelnienia odporne na wodę. Gdy ważna jest minimalna masa, decyduje się na korpus z aluminium lub kompozytów. W branży chemicznej stawia się na FKM i stal nierdzewną 316. W ten sposób mikrozawory 2/2 NC okazują się niezwykle elastyczne i mogą spełnić wymagania bardzo odmiennych aplikacji.

Ekologia i recykling

W dobie rosnącej świadomości ekologicznej wybór materiałów przyjaznych środowisku odgrywa coraz większe znaczenie. Metale takie jak mosiądz, stal czy aluminium nadają się do recyklingu w wysokim stopniu. Tworzywa sztuczne wymagają odpowiedniej segregacji, ale również podlegają procesom wtórnego przetwarzania. CPP PREMA stara się minimalizować ilość odpadów produkcyjnych, a przy tym używać surowców, które można ponownie wprowadzić do obiegu.

Odporność na uderzenia i drgania

Konstrukcja mechaniczna i właściwy dobór materiałów zwiększają odporność zaworu na wstrząsy. W zakładach przemysłowych zdarza się upuszczenie elementów, uderzenia narzędziami czy przypadkowe kolizje z pojazdami magazynowymi. Solidne materiały zapobiegają pęknięciom korpusu czy wyłamywaniu popychacza. Projektanci urządzeń często chwalą zawory CPP PREMA za niewielkie wymagania serwisowe, co wprost wynika z dobrej jakości tworzyw i stopów użytych do produkcji.

Przewaga materiałów wysokiej jakości

Wysoka klasa surowców przekłada się na mniejszą liczbę awarii. Każda awaria zaworu może przynieść konsekwencje w postaci przestojów, strat produkcyjnych czy niebezpiecznych sytuacji. Dlatego przedsiębiorstwa wolą inwestować w elementy pewne, nawet jeśli koszt początkowy jest odrobinę wyższy. Długoterminowo taka inwestycja opłaca się bardziej niż częste naprawy czy wymiana tańszych zamienników o wątpliwej jakości.

Standardy branżowe

Materiałom i procesom produkcyjnym mogą towarzyszyć certyfikaty ISO (np. ISO 9001), które potwierdzają zgodność z międzynarodowymi standardami jakości. W branży spożywczej ważne bywa zgodność z normami FDA, a w sytuacjach specjalistycznych – atesty ATEX dotyczące bezpieczeństwa w strefach zagrożonych wybuchem. Wybierając mikrozawory 2/2 NC od CPP PREMA, można liczyć na spełnienie tych norm, jeśli tylko dany model jest w nich certyfikowany.

Dodatkowe opracowania R&D

CPP PREMA stale poszukuje nowych rozwiązań materiałowych. W laboratoriach testuje się powłoki o lepszej odporności na ścieranie, elastomery przystosowane do niekonwencjonalnych mediów czy materiały kompozytowe. Dzięki temu możliwe jest wprowadzanie modyfikacji do istniejących serii zaworów i rozszerzanie oferty o nowe warianty. Wszystko to przekłada się na większe możliwości adaptacji produktów do potrzeb rynkowych.

Drobne elementy montażowe

Nie tylko korpus i uszczelki decydują o jakości. Ważne są też śrubki, kołki ustalające, podkładki i elementy zabezpieczające. Jeśli zawór wymaga przykręcenia do płyty montażowej, kluczowe są wzmocnione gwinty czy wstawki w korpusie. CPP PREMA pilnuje, aby wszystkie drobiazgi montażowe posiadały odpowiednią klasę wytrzymałości, a jednocześnie nie obciążały nadmiernie konstrukcji. Solidne detale to brak luzów i stabilna praca nawet w trudnych warunkach.

Zależność od branży i aplikacji

W przemyśle farmaceutycznym stawia się na korpusy ze stali nierdzewnej i uszczelnienia obojętne chemicznie. W przemyśle ciężkim, np. hutniczym, priorytetem bywa odporność na wysokie temperatury, zatem częściej wybiera się stopy o podwyższonej odporności cieplnej. W branży spożywczej i kosmetycznej ceni się gładkie, łatwe do czyszczenia powierzchnie. Z kolei w robotyce i automatyce kluczowe są masa i precyzja obróbki. Wszystko to sprawia, że producent oferuje szerokie spektrum rozwiązań materiałowych. Dzięki temu zawory 2/2 NC normalnie zamknięte można dopasować do niemal każdej sytuacji i branży.

Poprawny montaż mikrozaworów 2/2 NC normalnie zamkniętych sterowanych popychaczem czy przyciskiem stanowi gwarancję ich niezawodnej pracy. Poniższa instrukcja pokazuje krok po kroku, jak zainstalować taki zawór i w jaki sposób unikać najczęstszych błędów. Dzięki niej monter czy inżynier będzie mógł szybko i bezproblemowo włączyć zawór w obieg pneumatyczny.

Przygotowanie stanowiska

1. Upewnij się, że masz czyste, dobrze oświetlone miejsce pracy. Unikaj montażu w warunkach nadmiernego zapylenia, ponieważ drobinki kurzu mogą dostać się do wnętrza zaworu.

2. Zgromadź potrzebne narzędzia: klucze do gwintów M5, ewentualnie nożyce do węży fi 4 mm, taśmę teflonową lub inne środki uszczelniające (jeśli planujesz używać gwintowanych połączeń).

3. Przed przystąpieniem do montażu odłącz maszynę od źródła sprężonego powietrza i upewnij się, że w układzie nie ma ciśnienia.

Sprawdzenie zaworu

1. Obejrzyj zawór pod kątem uszkodzeń mechanicznych. Sprawdź, czy popychacz (lub przycisk) działa płynnie. Nie powinno być luzów ani zacięć.

2. Przeczytaj dokumentację producenta. Dowiedz się, które porty to wlot (P) i wylot (A), oraz jakie jest zalecane ciśnienie robocze.

3. Upewnij się, że model zaworu odpowiada planowanej pozycji montażu (zasilanie boczne czy dolne, gwint M5 czy fi 4 mm). To kluczowe, by później uniknąć nieporozumień.

Montaż przyłączy pneumatycznych

1. Wariant z gwintem M5: Nałóż niewielką ilość taśmy teflonowej na gwint zewnętrzny złączki, zgodnie z kierunkiem wkręcania. Staraj się nie nakładać zbyt dużo taśmy, by jej fragmenty nie wpadły do kanału przepływu.

2. Ostrożnie wkręć złączkę w korpus zaworu. Dokręcaj z wyczuciem. Zbyt duża siła może uszkodzić gwint w korpusie.

3. Wariant z fi 4 mm: Przytnij koniec węża pod kątem 90°, usuń wszelkie zadziory. Wsuń wąż w złączkę push-in (jeśli taka jest) aż do wyraźnego zablokowania. Następnie delikatnie pociągnij wstecz, by upewnić się, że wąż się nie wysuwa.

Ustawienie zaworu w układzie

1. Zawór 2/2 NC można zazwyczaj zamontować w dowolnej orientacji, ale ważne jest, by popychacz czy przycisk był łatwo dostępny dla elementu dociskającego (np. krzywki, dłoni operatora).

2. Upewnij się, że od spodu, od boku bądź innej strony masz wystarczająco dużo miejsca na podłączenie węża. Zostaw rezerwę na ewentualne czynności serwisowe.

3. Jeśli montujesz zawór na panelu operatorskim, zaplanuj położenie przycisku na wysokości wygodnej dla użytkownika. Zachowaj też odstęp od krawędzi, by nie blokować ruchu ręki.

Mocowanie do konstrukcji

1. Niektóre modele mikrozaworów posiadają otwory montażowe lub uchwyty. Jeżeli tak jest, dopasuj właściwe śruby, nakrętki i podkładki.

2. Dokręcaj śruby równomiernie, nie przekraczaj zalecanego momentu. Unikniesz w ten sposób deformacji korpusu.

3. Jeżeli zawór nie ma specjalnych uchwytów, możesz użyć dodatkowych obejm czy zaczepów dopasowanych do kształtu obudowy.

Podłączenie do instalacji

1. Doprowadź przewód sprężonego powietrza od źródła ciśnienia do portu wlotu (P) zaworu. Zwróć uwagę, by nie mylić wlotu z wylotem (A).

2. Z portu wylotowego poprowadź wąż do siłownika, przewodu rozdzielającego, czy innego elementu, który ma być zasilany powietrzem. Zadbaj o odpowiednie oznaczenie węży (np. używając taśm z opisami).

3. Upewnij się, że przewody nie są skręcone ani nie blokują ruchomych części maszyny.

Pierwsze uruchomienie

1. Stopniowo włącz sprężone powietrze do instalacji. Poczekaj, aż ciśnienie w układzie osiągnie wymaganą wartość.

2. Sprawdź szczelność połączeń. Możesz zastosować wodę z mydłem – pęcherzyki powietrza ujawnią ewentualny wyciek. Ewentualnie użyj dedykowanego sprayu do badania nieszczelności. Jeżeli obserwujesz pęcherzyki, dokręć złączki lub wymień uszczelnienia.

3. Naciśnij popychacz (lub przycisk). Zawór powinien się otworzyć, co objawi się przepływem powietrza na wyjściu. Po zwolnieniu nacisku zawór powinien natychmiast się zamknąć. Upewnij się, że mechanizm wraca do stanu wyjściowego bez oporów.

Regulacja siły docisku

1. Jeżeli zawór jest sterowany przez element mechaniczny (krzywkę, ramię), zwróć uwagę na poprawne wycentrowanie ruchu dociskającego. Wszelkie siły boczne mogą powodować zacinanie się popychacza.

2. Dostosuj zakres ruchu tak, aby popychacz w pełni otwierał zawór, lecz nie przechodził w obszar nadmiernego docisku. Nadmierna siła może skrócić żywotność sprężyny i uszkodzić uszczelki.

Konserwacja i czyszczenie

1. W warunkach normalnej eksploatacji mikrozawory 2/2 NC nie wymagają częstej konserwacji. Wystarczy dbać o czystość powietrza (filtry na linii sprężonego powietrza).

2. Jeżeli zawór ulega zabrudzeniu (smary, pyły, opiłki), przemyj go delikatnie sprężonym powietrzem. W przypadku większych zanieczyszczeń można ostrożnie zdemontować złączki i przepłukać korpus w odpowiednim rozpuszczalniku, zgodnie z zaleceniami producenta.

3. Co pewien czas zweryfikuj stan uszczelek. Jeśli powstaną przecieki, konieczna może być wymiana pierścieni O-ring.

Częste błędy montażowe

• Nadmierny moment dokręcania: Prowadzi do uszkodzenia gwintu w korpusie lub deformacji węży.

• Niewłaściwe uszczelnienie: Taśma teflonowa wciśnięta do wnętrza zaworu może zatkać kanał przepływowy.

• Zaniechanie kontroli przepływu kierunku: Pomieszanie wejścia i wyjścia powoduje, że zawór nie działa prawidłowo.

• Brak filtracji: Powoduje przedwczesne zużycie uszczelek, zanieczyszczenia blokują grzybek.

• Niewłaściwe położenie popychacza: Nadmierny nacisk z boku albo niedostateczne wyrównanie powoduje zacinanie.

Montaż w panelach operatorskich

1. Warianty z przyciskiem często trafiają do paneli sterujących. W takim przypadku warto wyciąć odpowiedni otwór w płycie czołowej. Otwór powinien umożliwiać swobodną pracę przycisku.

2. Przykręć zawór do panelu, pamiętając o zachowaniu dystansu dla przewodów zasilających.

3. Oznacz przycisk etykietą, by użytkownik wiedział, jaka jest funkcja zaworu (np. „Powietrze do siłownika X” lub „Zawór bezpieczeństwa”).

Diagnostyka problemów

• Zawór nie otwiera się: Może to oznaczać za małą siłę na popychaczu, brak ciśnienia w instalacji lub uszkodzenie sprężyny.

• Zawór nie zamyka się: Sprawdź, czy popychacz nie jest stale naciskany przez krzywkę lub brud nie blokuje ruchu grzybka. Możliwe uszkodzenie uszczelki lub sprężyny.

• Wycieki powietrza: Sprawdź połączenia gwintowane, ewentualnie wymień O-ring na grzybku.

• Zacinanie się przycisku: Upewnij się, że obudowa nie jest wygięta, a popychacz ma odpowiednią smarowność w tulei prowadzącej.

Wymiana uszczelek

1. Odłącz ciśnienie. Rozmontuj zawór, odkręcając złączki i ewentualne śruby mocujące.

2. Ostrożnie wyjmij grzybek i sprężynę. Zlokalizuj O-ring lub uszczelkę wargową.

3. Wyczyść rowek uszczelniający z pozostałości starej uszczelki. Zamontuj nową, zgodnie z zaleceniami rozmiarowymi producenta.

4. Złóż zawór w odwrotnej kolejności. Przetestuj go, zapewniając dopływ sprężonego powietrza i sprawdzając szczelność.

Uwagi bezpieczeństwa

1. Zawsze przed rozpoczęciem pracy upewnij się, że układ jest pozbawiony ciśnienia. Sprężone powietrze pod ciśnieniem może stanowić zagrożenie dla zdrowia.

2. W razie wątpliwości konsultuj się z inżynierem odpowiedzialnym za daną instalację.

3. Pamiętaj, że mikrozawory 2/2 NC nie zastępują zaworów bezpieczeństwa w rozumieniu przepisów BHP. Pełnią funkcję rozdzielającą lub sterującą, ale nie podlegają normom dedykowanym zaworom bezpieczeństwa ciśnieniowego.

Eksploatacja i przedłużenie żywotności

1. Utrzymuj układ pneumatyczny w czystości. Zadbaj o filtry, separatory wody, a także ewentualne smarownice (jeśli układ tego wymaga).

2. Regularnie kontroluj ciśnienie robocze. Nie przekraczaj wartości maksymalnych wskazanych w dokumentacji zaworu.

3. Unikaj gwałtownych uderzeń i wstrząsów w obszarze, gdzie zamontowano zawór, gdyż mogą one uszkodzić korpus czy spowodować niekontrolowane naciśnięcie popychacza.

Test systemu po montażu

1. Po zakończeniu instalacji uruchom maszynę i sprawdź wszystkie sekwencje, które wymagają użycia zaworu.

2. Zwróć uwagę na szczelność i stabilność ciśnienia.

3. Jeśli w trakcie testu zauważysz, że zawór reaguje z opóźnieniem lub nie wraca do stanu zamknięcia, przeanalizuj rozkład sił dociskających popychacz.

Dokumentacja powykonawcza

1. W firmach o złożonej strukturze warto spisać parametry montażu, numer seryjny zaworu i datę instalacji.

2. Zanotuj, czy użyto taśmy teflonowej czy uszczelniacza w płynie, aby w razie przeglądu szybko odtworzyć warunki montażu.

3. Sporządź szkic lub zdjęcie pokazujące ułożenie przewodów. Ułatwi to późniejsze modyfikacje czy rozbudowę instalacji.

Poniżej zebraliśmy najczęściej zadawane pytania (FAQ) dotyczące mikrozaworów 2/2 NC normalnie zamkniętych sterowanych popychaczem lub przyciskiem od CPP PREMA. Odpowiedzi mają pomóc w rozwianiu wątpliwości zarówno projektantom, jak i użytkownikom końcowym.

1. Czym różni się zawór z trzpieniem od zaworu z przyciskiem?

Zawór z trzpieniem (popychaczem) posiada wystający, wąski element, który aktywuje przepływ powietrza w momencie docisku. Najczęściej współpracuje z mechanicznym ramieniem, krzywką lub inną częścią maszyny. Zawór z przyciskiem, zwany też „guzikowym”, jest wygodny do ręcznej obsługi. Operator może łatwo nacisnąć przycisk palcem. Oba rozwiązania pełnią tę samą funkcję (2/2 NC), lecz różnią się formą sterowania.

2. Czy mikrozawory 2/2 NC mogą zastąpić elektrozawory w każdej aplikacji?

Nie zawsze. Mikrozawory są idealne, gdy sterowanie ma być proste i mechaniczne, bez udziału zasilania elektrycznego. Jeśli instalacja wymaga zdalnego przełączania sygnałem elektrycznym albo pracy w sekwencjach automatycznych sterowanych PLC, elektrozawory bywają bardziej efektywne. Mimo to w wielu prostych układach mikrozawory w zupełności wystarczają i są tańsze, odporniejsze na warunki środowiskowe czy awarie zasilania.

3. Czy można stosować te zawory z cieczami?

Teoretycznie tak, o ile lepkość cieczy nie przekracza zdolności przepływowych zaworu, a materiały uszczelnień i korpusu są zgodne chemicznie z cieczą. Należy jednak pamiętać, że mikrozawory 2/2 NC opracowano głównie z myślą o sprężonym powietrzu. W aplikacjach hydraulicznych lepiej sięgnąć po zawory specjalizowane.

4. Jak duży nacisk jest potrzebny do wciśnięcia popychacza lub przycisku?

Zwykle jest to kilka niutonów, co pozwala na wygodne ręczne lub mechaniczne sterowanie. Dokładna wartość zależy od konstrukcji wewnętrznej i ciśnienia roboczego. Przy wyższym ciśnieniu sprężyny i uszczelki generują większy opór, więc siła potrzebna do wciśnięcia może nieco wzrosnąć.

5. Czy zawory 2/2 NC są bezpieczne w strefach zagrożonych wybuchem (ATEX)?

Zawory mechaniczne, pozbawione elementów elektrycznych, zazwyczaj nie stanowią źródła iskrzenia. Jednak pełna zgodność z ATEX wymaga uwzględnienia także materiałów i ewentualnych czynników tryboelektrycznych. Jeśli projekt zakłada pracę w strefie Ex, należy sprawdzić u producenta, czy dana wersja została atestowana w tym kierunku.

6. Co zrobić, gdy zawór zaczyna przepuszczać powietrze w stanie zamkniętym?

Najpierw wyłącz ciśnienie i sprawdź stan uszczelek oraz grzybka. Zanieczyszczenia, zużyte O-ringi czy uszkodzony grzybek to typowe przyczyny nieszczelności. Po oczyszczeniu wnętrza zaworu i ewentualnej wymianie uszczelek problem powinien ustąpić. Jeśli nie, skontaktuj się z serwisem CPP PREMA.

7. Jak często należy przeprowadzać przeglądy lub wymieniać uszczelki?

To zależy od intensywności użytkowania i jakości sprężonego powietrza. W czystych warunkach, z dobrze utrzymanymi filtrami, zawory potrafią działać przez wiele miesięcy bez najmniejszego przecieku. Zaleca się jednak coroczne przeglądy w dużych zakładach. W miejscach o wysokim zapyleniu lub częstych zmianach ciśnienia warto kontrolować stan uszczelek co kilka miesięcy.

8. Czy mogę użyć smarowania wewnątrz zaworu?

W przypadku mikrozaworów 2/2 NC zazwyczaj nie ma takiej potrzeby, jeżeli powietrze robocze jest przygotowane zgodnie z normami (osuszone, odolejone lub o odpowiednim stopniu naolejenia, w zależności od wymogów aplikacji). Jeśli zawór pracuje w trudnym środowisku (wysoka temperatura, duża częstotliwość przełączeń), można rozważyć minimalne smarowanie powierzchni współpracujących. Zawsze jednak stosuj smary zalecane przez producenta, aby nie doszło do niepożądanej reakcji chemicznej.

9. Czy istnieje ryzyko, że przycisk zablokuje się w pozycji wciśniętej?

Jeśli układ jest prawidłowo zaprojektowany, a zawór utrzymywany w czystości, ryzyko zablokowania jest znikome. Sprężyna powrotna automatycznie unosi przycisk po zwolnieniu nacisku. Do zablokowania może dojść w wyniku nagromadzenia brudu, opiłków czy uszkodzenia mechanicznego (np. wygięcie korpusu). W praktyce takie przypadki należą do rzadkości.

10. Jakie medium poza sprężonym powietrzem można stosować?

Oprócz powietrza często wykorzystuje się gazy obojętne (np. azot, argon). Warunkiem jest dobór właściwych uszczelnień i zweryfikowanie, czy materiał korpusu wytrzyma ewentualny kontakt z danym gazem. Przy mediach toksycznych, łatwopalnych czy wybuchowych należy uwzględnić dodatkowe normy bezpieczeństwa.

11. Czy zawór z zasilaniem bocznym fi 4 mm może zostać zmodyfikowany do zasilania dolnego M5?

Zwykle nie. Konstrukcja korpusu i rozmieszczenie kanałów są projektowane dla konkretnego rodzaju przyłącza. Jeśli potrzebujesz innego wariantu, lepiej wybrać gotowy model z oferty. Przeróbki amatorskie mogą skutkować nieszczelnościami lub uszkodzeniem zaworu.

12. Jak długo trwa cykl otwarcia i zamknięcia zaworu?

Czas cyklu zależy głównie od szybkości, z jaką naciskasz popychacz. Sam mechanizm zaworu reaguje niemal natychmiast. Przy manualnym nacisku to kwestia ułamka sekundy. W aplikacjach automatycznych, gdzie popychacz dociska krzywka poruszająca się z określoną prędkością, można osiągnąć przełączenia kilkanaście razy na sekundę.

13. Czy mogę zastosować zawór jako przycisk awaryjny do odcinania powietrza?

Mikrozawór 2/2 NC może służyć jako szybki zawór odcinający dopływ powietrza, ale nie zawsze spełni wszystkie wymogi przycisku awaryjnego w kontekście norm BHP. Jeżeli wymagana jest funkcja bezpieczeństwa zgodna z określonymi normami maszynowymi, warto zbadać, czy zawór został do tego zaprojektowany. Czasem lepszym rozwiązaniem okazuje się dedykowany zawór bezpieczeństwa. Mimo to w wielu mniej krytycznych przypadkach ten mechaniczny przycisk wystarcza.

14. Czy montaż w pozycji odwróconej (do góry nogami) wpływa na pracę zaworu?

Z reguły nie ma to znaczenia dla działania 2/2 NC, ponieważ sprężyna powrotna i grzybek zaprojektowane są tak, by pracować w dowolnym kierunku. Trzeba jednak zachować ostrożność, by popychacz nie był obciążony własnym ciężarem w sposób zwiększający tarcie. Warto też zweryfikować, czy w takiej pozycji nie dochodzi do gromadzenia się kondensatu.

15. Czy do demontażu zaworu potrzebuję specjalistycznych narzędzi?

Najczęściej wystarczą podstawowe klucze do gwintów M5 (lub inne, jeśli przyłączyłeś się adapterami) oraz klucz czy śrubokręt do mocowania. Ewentualna wymiana uszczelek wymaga ostrożności, lecz nie wymaga narzędzi specjalistycznych. Montaż i demontaż są łatwe dzięki kompaktowej budowie zaworu.

16. Czy mikrozawory 2/2 NC są odporne na wysoką temperaturę?

Standardowe modele pracują zwykle do +60°C. Wersje z uszczelnieniami FKM czy EPDM wytrzymują wyższe temperatury, sięgające nawet +120 czy +150°C. Korpus z mosiądzu lub stali nierdzewnej również zapewnia odporność termiczną, ale trzeba uwzględnić temperaturę otoczenia i medium. Jeśli przekroczysz dopuszczalne wartości, uszczelki mogą się uszkodzić i pojawią się nieszczelności.

17. Jak postępować, gdy zawór będzie nieużywany przez dłuższy czas?

Zaleca się zdemontować go z instalacji, oczyścić z ewentualnych zanieczyszczeń i przechowywać w suchym miejscu. Można zastosować woreczek foliowy z pochłaniaczem wilgoci, by zabezpieczyć korpus i uszczelki przed korozją czy starzeniem. Po ponownym montażu warto przeprowadzić test szczelności i poprawnego działania.

18. Czy warto instalować zawór w pobliżu cylindra, czy raczej dalej?

Im bliżej cylindra (lub innego elementu wykonawczego), tym krótszy czas reakcji układu, bo powietrze nie musi pokonywać długiej drogi. Również spadki ciśnienia będą mniejsze. Z drugiej strony, trzeba zwrócić uwagę na dostępność miejsca i wygodę obsługi popychacza. Zwykle optymalnym rozwiązaniem jest montaż możliwie blisko punktu, który wymaga sterowania.

19. Czy mikrozawór 2/2 NC radzi sobie z zanieczyszczonym powietrzem bez filtracji?

Przez pewien czas tak, ale brud osadzający się na grzybku i uszczelkach drastycznie skraca żywotność zaworu. Dlatego zaleca się minimalne przygotowanie powietrza, czyli filtr o dokładności 25–40 µm, który wychwyci większe cząstki. W efekcie unikniesz problemów z zacinaniem i wyciekami.

20. Jakie zalety ma wariant z zasilaniem bocznym w porównaniu do dolnego?

Zasilanie boczne pozwala prowadzić wąż czy przewód pneumatyczny równolegle do podłoża lub ścianki urządzenia. Bywa to praktyczne w maszynach o ograniczonej przestrzeni pod zaworem. Dolne zasilanie sprawdza się, gdy instalacja przebiega w pionie i wygodniej jest wprowadzić powietrze od spodu.

21. Czy zawór można zintegrować z czujnikiem wykrywającym jego pozycję otwartą?

Standardowe mikrozawory nie posiadają wbudowanych czujników. Jednak w wielu aplikacjach można dodać zewnętrzny czujnik krańcowy, który wykrywa, czy popychacz jest wciśnięty. Montuje się go obok zaworu, tak by reagował na ruch trzpienia. To rozwiązanie bywa użyteczne w układach monitorujących stan zaworów.

22. Czy zawór sterowany przyciskiem można zablokować w pozycji otwartej?

Niektóre modele oferują opcję blokady mechanicznej. Jest to jednak rzadkie w mikrozaworach 2/2 NC. W większości przypadków konstrukcja opiera się na krótkotrwałym wciśnięciu. Po zwolnieniu przycisku zawór powraca do stanu zamkniętego. Jeśli potrzebujesz trwale otworzyć zawór, rozważ użycie zaworu kulowego lub zaworu z dźwignią blokującą.

23. Czy mikrozawory CPP PREMA można łączyć w bloki?

Tak, w niektórych systemach tworzy się wyspy zaworowe czy moduły, gdzie kilka mikrozaworów montuje się obok siebie na wspólnej listwie. Warto jednak sprawdzić, czy producent oferuje dedykowane akcesoria do takiej konfiguracji. Istnieją rozwiązania dedykowane do łączenia zaworów w szeregu, co upraszcza instalację i skraca orurowanie.
