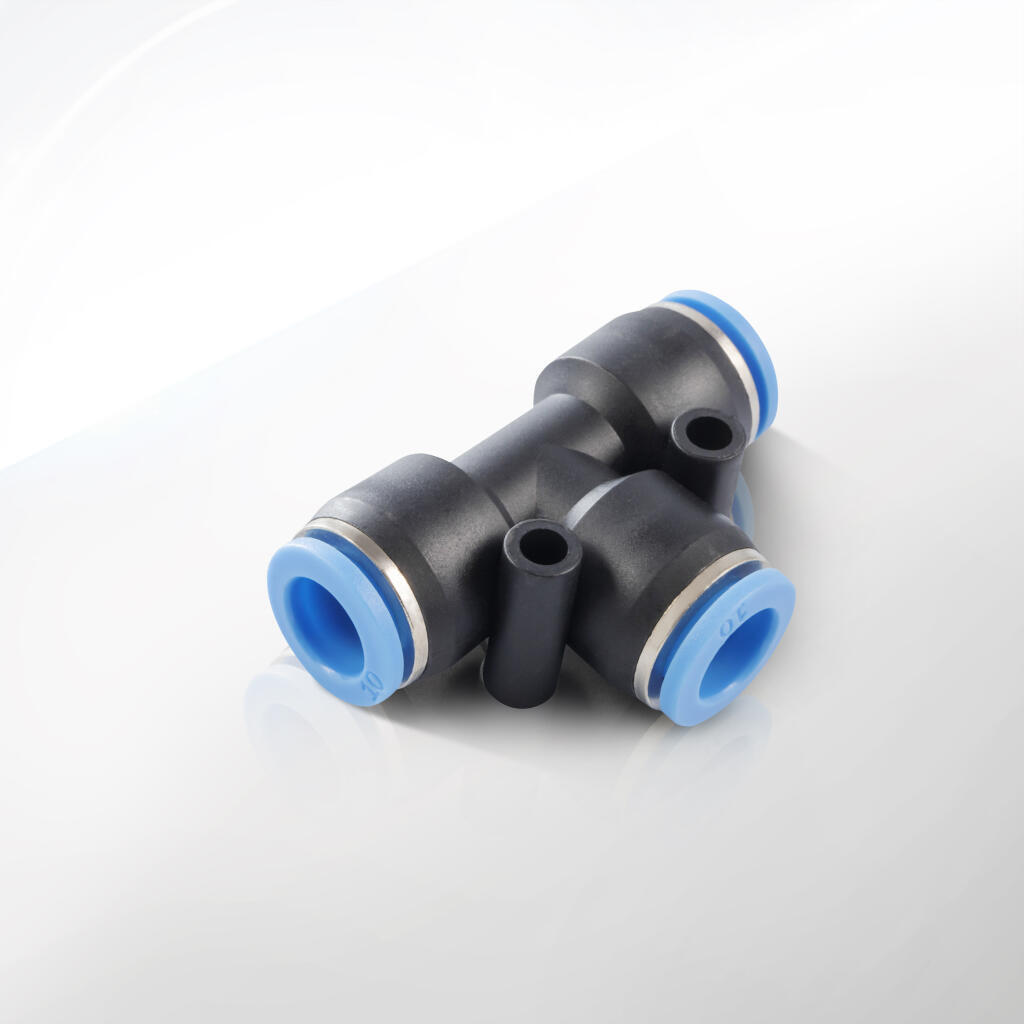

Trójniki typu T wtykowe redukcyja w dół seria 84.0050.11

Trójniki typu T wtykowe redukcyjne seria 84.0050.11 to specjalistyczne złączki pneumatyczne przeznaczone do łączenia przewodów o różnych średnicach w układach pneumatycznych, umożliwiające rozdzielanie przepływu medium na dwa kierunki przy jednoczesnej redukcji średnicy przewodu. Seria ta obejmuje modele dostosowane do przewodów o średnicach: 6-4-6 mm, 8-6-8 mm, 10-8-10 mm, 12-10-12 mm oraz 16-12-16 mm, wszystkie wykonane z wysokiej jakości tworzywa sztucznego. Konstrukcja trójników została zaprojektowana z myślą o łatwości montażu i demontażu bez konieczności użycia specjalistycznych narzędzi, co czyni je idealnym rozwiązaniem dla dynamicznych instalacji wymagających częstych modyfikacji.

Kluczowe cechy produktu obejmują:

• Redukcyjna konstrukcja typu T: Umożliwia połączenie przewodu o większej średnicy z przewodem o mniejszej średnicy, zapewniając płynny przepływ medium.

• Wtykowy mechanizm łączenia: Ułatwia szybkie i bezpieczne podłączanie przewodów, eliminując potrzebę stosowania dodatkowych uszczelnień czy klejów.

• Kompaktowa budowa: Minimalizuje zajmowaną przestrzeń, co jest istotne w systemach o ograniczonej powierzchni montażowej.

• Wysoka szczelność połączeń: Zapewnia niezawodność nawet w warunkach wysokiego ciśnienia czy podciśnienia.

• Odporność na warunki środowiskowe: Tworzywo sztuczne użyte w konstrukcji gwarantuje odporność na korozję i wiele substancji chemicznych, co zwiększa trwałość komponentów.

Zróżnicowanie modeli w serii 84.0050.11 pozwala na elastyczne dopasowanie do specyficznych wymagań instalacji. Każdy model został zaprojektowany z myślą o optymalizacji przepływu sprężonego powietrza, gazów neutralnych lub innych mediów, przy zachowaniu wysokiej wydajności i niezawodności. Trójniki te znajdują zastosowanie w szerokim spektrum aplikacji, od automatyki przemysłowej po systemy motoryzacyjne, dzięki czemu są cenione przez inżynierów i techników za ich uniwersalność i łatwość integracji.

Zalety dla użytkownika obejmują nie tylko prostotę instalacji, ale również możliwość szybkiej rekonfiguracji systemu bez konieczności wymiany większych elementów. Trójniki są kompatybilne z przewodami poliuretanowymi, poliamidowymi oraz polietylenowymi, co zwiększa ich wszechstronność. Dodatkowo, ich lekka konstrukcja z tworzywa sztucznego redukuje masę całego systemu, co jest szczególnie istotne w aplikacjach mobilnych lub wymagających minimalizacji obciążenia.

Bezpieczeństwo użytkowania jest priorytetem w projektowaniu serii 84.0050.11. Złączki te spełniają rygorystyczne normy jakościowe, co potwierdzają certyfikaty zgodności z normami ISO stosowanymi w przemyśle pneumatycznym. Ich konstrukcja minimalizuje ryzyko wycieków, co jest kluczowe w systemach, gdzie niezawodność ma bezpośredni wpływ na efektywność procesów produkcyjnych.

Trójniki typu T wtykowe redukcyjne seria 84.0050.11 znajdują szerokie zastosowanie w różnorodnych gałęziach przemysłu, gdzie kluczowe jest precyzyjne zarządzanie przepływem medium w systemach pneumatycznych i hydraulicznych. Ich unikalna konstrukcja, umożliwiająca łączenie przewodów o różnych średnicach, sprawia, że są one niezastąpione w aplikacjach wymagających elastyczności i optymalizacji przepływu. Poniżej przedstawiono kluczowe obszary zastosowań tych komponentów:

• Automatyka przemysłowa: Trójniki są wykorzystywane do integracji przewodów o różnych średnicach w systemach sterowania pneumatycznego, takich jak linie produkcyjne, roboty przemysłowe czy systemy transportu materiałów. Umożliwiają precyzyjne rozdzielanie sprężonego powietrza do różnych sekcji układu, co zwiększa efektywność procesów.

• Przemysł motoryzacyjny: W liniach montażowych pojazdów, trójniki te stosuje się w układach zasilania sprężonym powietrzem, np. w systemach pneumatycznych obsługujących narzędzia montażowe czy układy hamulcowe. Ich redukcyjna konstrukcja pozwala na dostosowanie przepływu do specyficznych potrzeb urządzeń.

• Przemysł spożywczy i farmaceutyczny: Dzięki zastosowaniu tworzywa sztucznego odpornego na substancje chemiczne, trójniki są odpowiednie do systemów, gdzie wymagana jest wysoka higiena i odporność na korozję, np. w liniach transportujących sprężone powietrze w procesach pakowania czy przetwarzania żywności.

• Systemy HVAC: W instalacjach ogrzewania, wentylacji i klimatyzacji, trójniki umożliwiają rozdzielanie przepływu medium w systemach o zróżnicowanych średnicach przewodów, co pozwala na optymalizację wydajności energetycznej.

• Przemysł chemiczny: W aplikacjach wymagających transportu gazów neutralnych lub innych mediów, trójniki zapewniają szczelność i niezawodność nawet w trudnych warunkach środowiskowych, takich jak wilgoć czy obecność chemikaliów.

Elastyczność zastosowań wynika z możliwości dopasowania trójników do różnych średnic przewodów, co pozwala na ich użycie w systemach o zróżnicowanej skali – od małych instalacji laboratoryjnych po duże systemy przemysłowe. Ich wtykowy mechanizm sprawia, że są one szczególnie cenione w aplikacjach, gdzie konieczna jest szybka rekonfiguracja układu, np. podczas modernizacji linii produkcyjnych.

Zalety w specyficznych warunkach obejmują możliwość pracy w środowiskach o zmiennej temperaturze (od -20°C do +75°C) oraz w systemach podciśnieniowych (-0,95 bar). To czyni je odpowiednimi do zastosowań w trudnych warunkach, takich jak hale produkcyjne czy zewnętrzne instalacje przemysłowe. Dodatkowo, ich lekka konstrukcja z tworzywa sztucznego ułatwia integrację w systemach mobilnych, np. w pojazdach użytkowych.

Przykłady praktycznego użycia obejmują:

• Połączenie przewodu głównego o większej średnicy z odgałęzieniami o mniejszej średnicy w systemach dystrybucji sprężonego powietrza.

• Budowa modułowych układów pneumatycznych, gdzie istnieje potrzeba szybkiego demontażu i ponownego montażu komponentów.

• Integracja w systemach laboratoryjnych, gdzie precyzyjne sterowanie przepływem jest kluczowe dla wyników eksperymentów.

Trójniki typu T wtykowe redukcyjne seria 84.0050.11 charakteryzują się precyzyjnie określonymi parametrami technicznymi, które zapewniają ich niezawodność i kompatybilność z różnorodnymi systemami pneumatycznymi. Poniżej przedstawiono szczegółowe dane techniczne dla modeli w tej serii, obejmujących przewody o średnicach 6-4-6 mm, 8-6-8 mm, 10-8-10 mm, 12-10-12 mm oraz 16-12-16 mm.

• Modele i średnice przewodów:

  • 84.0050.11.0604: 6-4-6 mm

  • 84.0050.11.0806: 8-6-8 mm

  • 84.0050.11.1008: 10-8-10 mm

  • 84.0050.11.1210: 12-10-12 mm

  • 84.0050.11.1612: 16-12-16 mm

• Medium robocze: Sprężone powietrze, gazy neutralne, podciśnienie.

• Ciśnienie robocze: Od -0,95 bar (podciśnienie) do 16 bar.

• Temperatura pracy: Od -20°C do +75°C.

• Materiał korpusu: Tworzywo sztuczne PA66 (poliamid 66).

• Pierścień zaciskowy: ZnDC (cynk odlewany ciśnieniowo).

• Uszczelnienia: NBR (kauczuk nitrylowy).

• Kompatybilność przewodów: Poliuretanowe, poliamidowe, polietylenowe.

• Maksymalna szczelność: Gwarantowana dzięki precyzyjnemu wykonaniu i zastosowaniu uszczelnień NBR.

• Mechanizm łączenia: Wtykowy, umożliwiający montaż i demontaż bez narzędzi.

• Odporność chemiczna: Wysoka odporność na oleje, smary i wiele substancji chemicznych powszechnie występujących w środowiskach przemysłowych.

Wymiary i waga: Trójniki charakteryzują się kompaktową budową, co minimalizuje ich wpływ na masę systemu. Waga każdego modelu jest zoptymalizowana dzięki zastosowaniu lekkiego tworzywa sztucznego, co jest istotne w aplikacjach mobilnych. Dokładne wymiary zależą od modelu, ale wszystkie są zaprojektowane z myślą o minimalizacji przestrzeni montażowej.

Normy i certyfikaty: Trójniki spełniają wymagania norm ISO dotyczących komponentów pneumatycznych, co zapewnia ich kompatybilność z międzynarodowymi standardami przemysłowymi. Są testowane pod kątem szczelności i wytrzymałości w warunkach laboratoryjnych, co gwarantuje niezawodność w rzeczywistych aplikacjach.

Zalety techniczne obejmują:

• Wysoka wytrzymałość na ciśnienie: Możliwość pracy w systemach o ciśnieniu do 16 bar bez ryzyka uszkodzenia.

• Szeroki zakres temperatur: Odporność na zmienne warunki środowiskowe, co pozwala na użycie w zarówno w halach produkcyjnych, jak i na zewnątrz.

• Łatwość integracji: Wtykowy mechanizm pozwala na szybkie podłączanie przewodów o różnych średnicach, co przyspiesza proces instalacji.

Dodatkowe uwagi techniczne: Trójniki są zaprojektowane z myślą o minimalizacji oporów przepływu, co zwiększa efektywność energetyczną systemu. Ich konstrukcja zapobiega turbulencjom medium, co jest istotne w aplikacjach wymagających precyzyjnego sterowania przepływem. Ponadto, zastosowanie tworzywa PA66 zapewnia wysoką odporność na zmęczenie materiału, co wydłuża żywotność komponentów.

Trójniki typu T wtykowe redukcyjne seria 84.0050.11 są wykonane z wysokiej jakości materiałów, które zapewniają trwałość, odporność na warunki środowiskowe oraz kompatybilność z różnorodnymi mediami. Wybór materiałów został zoptymalizowany pod kątem zastosowań przemysłowych, gdzie kluczowe są niezawodność i długowieczność komponentów. Poniżej przedstawiono szczegółowy opis materiałów użytych w konstrukcji tych trójników.

• Korpus: Poliamid 66 (PA66)

  • Właściwości: Wysoka wytrzymałość mechaniczna, odporność na zmęczenie materiału, lekkość.

  • Zalety: PA66 jest odporny na działanie olejów, smarów i wielu substancji chemicznych, co czyni go idealnym do zastosowań w środowiskach przemysłowych. Jego lekkość zmniejsza masę systemu, co jest istotne w aplikacjach mobilnych.

• Pierścień zaciskowy: ZnDC (cynk odlewany ciśnieniowo)

  • Właściwości: Wysoka precyzja wykonania, dobra odporność na korozję.

  • Zalety: Zapewnia pewne i trwałe mocowanie przewodów, minimalizując ryzyko przypadkowego rozłączenia nawet przy wysokim ciśnieniu.

• Uszczelnienia: Kauczuk nitrylowy (NBR)

  • Właściwości: Doskonała elastyczność, odporność na oleje i smary, dobra szczelność.

  • Zalety: NBR zapewnia niezawodne uszczelnienie w szerokim zakresie ciśnień (od -0,95 do 16 bar) i temperatur (od -20°C do +75°C), co minimalizuje ryzyko wycieków.

• Dodatkowe elementy: W niektórych modelach mogą być stosowane elementy z mosiądzu niklowanego w celu zwiększenia odporności na korozję w specyficznych aplikacjach.

Zalety zastosowanych materiałów:

• Odporność na korozję: Tworzywo PA66 oraz ZnDC są odporne na korozję, co zapewnia długowieczność trójników nawet w wilgotnych lub chemicznie agresywnych środowiskach.

• Lekkość konstrukcji: Zastosowanie tworzywa sztucznego zamiast metali ciężkich, takich jak stal, zmniejsza masę systemu, co jest kluczowe w aplikacjach mobilnych lub wymagających minimalizacji obciążenia.

• Kompatybilność chemiczna: Materiały użyte w trójnikach są odporne na działanie wielu substancji chemicznych, co pozwala na ich użycie w przemyśle spożywczym, chemicznym czy farmaceutycznym.

Proces produkcji:

• Precyzyjne formowanie wtryskowe: Korpusy z PA66 są wytwarzane metodą wtrysku, co zapewnia wysoką powtarzalność i dokładność wymiarową.

• Kontrola jakości: Każdy komponent jest testowany pod kątem szczelności i wytrzymałości, co gwarantuje zgodność z normami ISO.

• Ekologiczne podejście: Użycie materiałów takich jak PA66 i NBR pozwala na recykling komponentów, co jest zgodne z nowoczesnymi standardami ekologicznymi w przemyśle.

Montaż trójników typu T wtykowych redukcyjnych seria 84.0050.11 jest prosty i nie wymaga użycia specjalistycznych narzędzi, co czyni je idealnym rozwiązaniem dla szybkich instalacji i rekonfiguracji systemów pneumatycznych. Poniżej przedstawiono szczegółową instrukcję montażu, która zapewni prawidłowe podłączenie i niezawodność systemu.

Przygotowanie do montażu:

• Sprawdzenie komponentów: Upewnij się, że trójnik i przewody są wolne od uszkodzeń, takich jak pęknięcia czy zabrudzenia.

• Dobór przewodów: Upewnij się, że średnice przewodów odpowiadają specyfikacji trójnika (np. 6-4-6 mm dla modelu 84.0050.11.0604).

• Czystość przewodów: Przytnij końce przewodów prostopadle, aby zapewnić szczelne połączenie. Użyj noża do przewodów pneumatycznych, aby uniknąć zgniecenia krawędzi.

Kroki montażu:

1. Wybór odpowiedniego trójnika: Upewnij się, że wybrany model odpowiada średnicom przewodów i wymaganiom ciśnieniowym systemu.

2. Włożenie przewodu: Wciśnij przewód w gniazdo wtykowe trójnika aż do oporu. Pierścień zaciskowy automatycznie zablokuje przewód, zapewniając pewne połączenie.

3. Sprawdzenie połączenia: Delikatnie pociągnij przewód, aby upewnić się, że jest prawidłowo zablokowany.

4. Podłączenie przewodów o różnych średnicach: W modelach redukcyjnych, podłącz przewód o mniejszej średnicy do środkowego gniazda, a przewody o większej średnicy do bocznych gniazd.

5. Test szczelności: Po podłączeniu wszystkich przewodów, uruchom system i sprawdź, czy nie występują wycieki. W razie potrzeby popraw połączenie.

Demontaż:

• Odłączenie przewodu: Naciśnij pierścień zaciskowy (PA66) w stronę korpusu trójnika i jednocześnie wyciągnij przewód.

• Czyszczenie: Przed ponownym użyciem upewnij się, że gniazda trójnika są czyste i wolne od zanieczyszczeń.

Wskazówki dla profesjonalistów:

• Unikanie nadmiernej siły: Nie stosuj nadmiernej siły podczas wkładania przewodów, aby nie uszkodzić pierścienia zaciskowego.

• Kontrola środowiska: Upewnij się, że montaż odbywa się w warunkach wolnych od pyłu i wilgoci, co zapobiegnie zanieczyszczeniu uszczelnień.

• Regularna konserwacja: Okresowo sprawdzaj połączenia pod kątem szczelności, szczególnie w systemach o wysokim ciśnieniu.

Bezpieczeństwo:

• Odłączenie zasilania: Przed montażem upewnij się, że system pneumatyczny jest odłączony od źródła sprężonego powietrza.

• Zgodność z normami: Przestrzegaj lokalnych przepisów bezpieczeństwa dotyczących instalacji pneumatycznych.

Najczęściej zadawane pytania dotyczące trójników typu T wtykowych redukcyjnych seria 84.0050.11 obejmują kwestie związane z doborem, montażem, zastosowaniem i konserwacją. Poniżej przedstawiono odpowiedzi na kluczowe pytania, które mogą pomóc profesjonalistom w efektywnym wykorzystaniu tych komponentów.

1. Jak dobrać odpowiedni model trójnika do mojego systemu?

   • Wybór modelu zależy od średnic przewodów (np. 6-4-6 mm dla modelu 84.0050.11.0604) oraz parametrów systemu, takich jak ciśnienie robocze (do 16 bar) i temperatura pracy (-20°C do +75°C). Upewnij się, że trójnik jest kompatybilny z materiałem przewodów (poliuretan, poliamid, polietylen).

2. Czy trójniki można stosować w systemach podciśnieniowych?

   • Tak, trójniki serii 84.0050.11 są przystosowane do pracy w podciśnieniu (-0,95 bar), co czyni je odpowiednimi do systemów wymagających transportu gazów neutralnych lub podciśnienia.

3. Jakie są zalety tworzywa sztucznego w porównaniu z metalowymi trójnikami?

   • Tworzywo sztuczne (PA66) zapewnia lekkość, odporność na korozję i łatwość montażu. Jest również tańsze niż odpowiedniki metalowe, a jednocześnie oferuje wysoką wytrzymałość mechaniczną i chemiczną.

4. Jak zapewnić szczelność połączeń?

   • Kluczowe jest prawidłowe przycięcie przewodów (prostopadle) oraz upewnienie się, że są one w pełni wciśnięte w gniazda trójnika. Regularne sprawdzanie połączeń pod kątem wycieków zwiększa niezawodność systemu.

5. Czy trójniki wymagają konserwacji?

   • Trójniki są bezobsługowe, ale zaleca się okresowe sprawdzanie szczelności i czyszczenie gniazd wtykowych, szczególnie w środowiskach o dużym zapyleniu.

6. Czy można stosować trójniki w systemach hydraulicznych?

   • Trójniki są zaprojektowane głównie do systemów pneumatycznych, ale mogą być używane w niektórych aplikacjach hydraulicznych z mediami neutralnymi, o ile ciśnienie i temperatura mieszczą się w specyfikacji.
