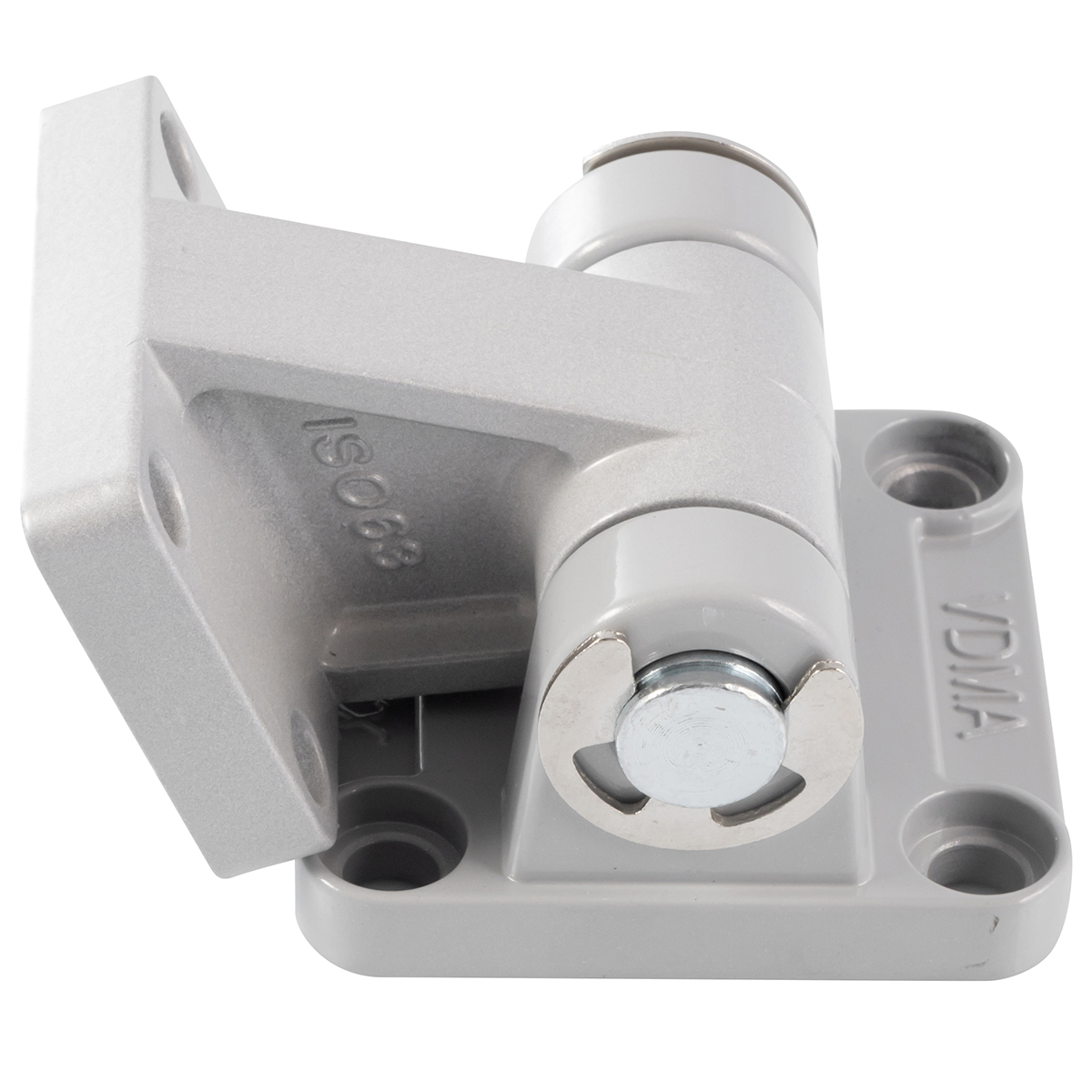

Ucha skośne kompletne

Ucha skośne kompletne do siłowników pneumatycznych marki CPP PREMA stanowią wyspecjalizowaną grupę akcesoriów, zaprojektowanych z myślą o pewnym i stabilnym mocowaniu siłowników ISO 6431/15552 oraz ISO 21287 o różnych średnicach (D32–D320). Ich cechą wyróżniającą jest kątowe (skośne) ułożenie uchwytu, co pozwala na montaż siłownika pod określonym kątem względem podstawy bądź konstrukcji wsporczej. Dzięki tej konstrukcji siłownik może w sposób bardziej naturalny przenosić siły w układach, w których ruch nie przebiega idealnie wzdłuż osi tłoczyska lub gdzie pożądane jest dodatkowe podparcie kątowe.

Kompletny zestaw montażowy

Nazwa „ucho skośne kompletne” wskazuje, że w skład produktu wchodzi nie tylko sam korpus ucha, lecz także wszystkie niezbędne elementy mocujące (np. sworzeń, zawleczki, nakrętki). W efekcie użytkownik otrzymuje gotowy zestaw, który można w prosty sposób zamontować do siłownika pneumatycznego. Oszczędza to czas i minimalizuje ryzyko pomyłek podczas doboru drobnych akcesoriów.

Zgodność z normami

Wszystkie warianty uch skośnych kompletnych CPP PREMA zostały starannie zaprojektowane w odniesieniu do kluczowych norm branżowych: ISO 6431/15552 (dla standardowych siłowników o większej długości skoku) oraz ISO 21287 (dla siłowników kompaktowych). To oznacza, że wymiary otworów, rozstaw śrub montażowych i konfiguracje gwintów zostały opracowane tak, aby idealnie współpracować z siłownikami różnej wielkości, począwszy od D32 (niewielkie siłowniki) aż po D320 (duże i mocne siłowniki, stosowane w przemyśle ciężkim).

Różnorodność rozmiarów i materiałów

W ofercie znajdują się zarówno żeliwne, jak i aluminiowe ucha skośne kompletne. Ta różnorodność materiałowa pozwala dobrać najlepsze rozwiązanie do konkretnych warunków pracy. Gdy priorytetem jest wytrzymałość i odporność na duże obciążenia, użytkownicy sięgają po ucha żeliwne. Natomiast tam, gdzie ważniejsza jest lekkość konstrukcji i odporność na korozję (np. w branży spożywczej), chętniej wybiera się rozwiązania aluminiowe. Każdy produkt jest dodatkowo zabezpieczony odpowiednią powłoką (lakierowanie, anodowanie itp.), podnoszącą odporność na czynniki zewnętrzne.

Specyfika kątowego mocowania

Ucha skośne kompletne wyróżnia konstrukcja, w której oś sworznia jest odchylona pod pewnym kątem względem płaszczyzny montażowej. Umożliwia to:

1. Wygodne prowadzenie siłownika przy założonych kątach, gdzie standardowe, proste mocowanie (równoległe do podstawy) nie byłoby tak efektywne.

2. Kompensację drobnych niecentryczności w ruchu siłownika, co wpływa pozytywnie na żywotność tłoczyska i uszczelek.

3. Dostosowanie do aplikacji, w których siłownik musi pracować pod skosem, np. w systemach dociskowych, gdzie występują niewielkie odchyłki od pionu lub poziomu.

Przykłady dostępnych modeli

W skład omawianej serii wchodzą m.in.:

• Ucho skośne kompletne do siłownika pneumatycznego D32 ISO15552/6431, ISO21287, żeliwo.

• Ucho skośne ISO D32 Al Aluminiowe NR (wariant aluminiowy).

• Ucho skośne kompletne do siłownika pneumatycznego D100 ISO15552/6431, ISO21287, aluminium.

• Ucho skośne kompletne do siłownika pneumatycznego D320 ISO15552/6431, ISO21287, żeliwo.

Wariantów jest znacznie więcej, a ich precyzyjne nazewnictwo ułatwia wybór produktu kompatybilnego z daną średnicą siłownika.

Korzyści wynikające z zastosowania

1. Elastyczność montażu: Możliwość doboru kąta, pod jakim ma być zamocowany siłownik.

2. Redukcja zużycia siłownika: Dzięki bardziej naturalnemu rozłożeniu sił przy ruchu tłoczyska w płaszczyźnie skośnej, ogranicza się przeciążenia boczne.

3. Zwiększona stabilność: Kompletne ucho z odpowiednio dobranym sworzniem minimalizuje ryzyko luzów i wibracji.

4. Kompatybilność z innymi akcesoriami: W razie potrzeby można łączyć uchy skośne z dodatkowymi elementami, np. widełkami lub innymi wspornikami, o ile zachowane są normy ISO.

Dostosowanie do różnych branż przemysłowych

Ucha skośne kompletne CPP PREMA znajdują zastosowanie w wielu dziedzinach:

• Przemysł spożywczy – preferowane są modele aluminiowe z uwagi na odporność na korozję.

• Przemysł ciężki i maszynowy – głównie warianty żeliwne, odporne na duże wstrząsy i obciążenia.

• Linie montażowe i pakujące – siłowniki kompaktowe (ISO 21287) wyposażone w uchy skośne doskonale sprawdzają się w ograniczonych przestrzeniach, gdzie liczy się kątowe ustawienie siłownika.

Szybka i intuicyjna identyfikacja produktu

Każdy model posiada charakterystyczny indeks (np. 10.014E.15.), który w katalogu wskazuje rodzaj materiału (żeliwo, aluminium), rozmiar siłownika i ewentualne inne cechy szczególne (np. przegub kulowy w innej serii). Ułatwia to działom utrzymania ruchu szybkie odnalezienie części zamiennych i minimalizuje ryzyko pomyłek.

Jakość wykonania i kontrola

CPP PREMA kładzie duży nacisk na kontrolę jakości. Zarówno odlewy żeliwne, jak i odlewy/aluminiowe profile do uch skośnych przechodzą weryfikację na różnych etapach produkcji. Sprawdza się między innymi:

• Zgodność wymiarową (tolerancje otworów, rozstaw śrub).

• Jakość powłok ochronnych (malowanie proszkowe, anodowanie).

• Wytrzymałość mechaniczną (testy obciążeniowe w warunkach zbliżonych do przemysłowych).

Taki reżim produkcyjny skutkuje wysoką powtarzalnością i niezawodnością akcesoriów, co przekłada się na zadowolenie klientów w branżach, gdzie awaria jednego elementu może zatrzymać całą linię produkcyjną.

Komplementarność z innym osprzętem

Wielu użytkowników korzysta nie tylko z uch skośnych, ale też z innych akcesoriów marki CPP PREMA – takich jak widełki, łączniki przegubowe czy ucha proste. Fakt, że wszystkie te elementy pochodzą od jednego producenta, zapewnia spójność w zakresie wymiarów i jakości. Pozwala to na większą elastyczność podczas projektowania oraz modernizacji istniejących instalacji pneumatycznych.

Ergonomia i bezpieczeństwo

Montaż ucha skośnego w siłowniku pod nieodpowiednim kątem lub użycie źle dopasowanego sworznia może prowadzić do przeciążenia tłoczyska, a w rezultacie do nadmiernego zużycia elementów uszczelniających bądź nawet pęknięcia korpusu siłownika. Dzięki temu, że ucha skośne kompletne CPP PREMA są opracowane zgodnie z normami, a każdy zestaw zawiera odpowiednio dopasowane części, zmniejsza się ryzyko błędnego montażu. To z kolei zwiększa bezpieczeństwo pracowników obsługujących maszyny i zapobiega nieplanowanym przestojom produkcyjnym.

Cechy konstrukcyjne przekładające się na trwałość

• Solidne mocowanie sworznia: W większości modeli występują gniazda, w których sworzeń jest pewnie blokowany zawleczkami lub nakrętkami. Pozwala to na bezpieczny ruch siłownika w skosie i skutecznie przeciwdziała luzom.

• Wzmocnione ścianki w obszarze kątowym: Projektanci CPP PREMA przykładają szczególną uwagę do miejsc narażonych na największe naprężenia (np. naroża). Dotyczy to zwłaszcza wariantów żeliwnych, które muszą przenosić znaczące siły w dużych siłownikach.

• Dodatkowe otwory montażowe: Niektóre modele mają specjalne otwory pomocnicze lub rowki, które ułatwiają pozycjonowanie ucha w konstrukcji, a także umożliwiają elastyczne dopasowanie do ramy bądź wsporników.

Różne podejście do kątów montażowych

Choć nazwa sugeruje, że „ucho skośne” zawsze oznacza pewien stały kąt, w praktyce w ofercie mogą znaleźć się różne warianty, np. z kątem 45°, 30° lub innym – zależnie od serii i specyfikacji projektowej. W większości jednak mamy do czynienia ze standardowym odchyleniem, zoptymalizowanym pod najpopularniejsze zastosowania w przemyśle.

Przykładowe zastosowania praktyczne

• Linie produkcji napojów: Siłowniki montowane skośnie nad taśmą, dociskające butelki czy puszki przy etykietowaniu.

• Prasy pneumatyczne: Dodatkowy kąt pozwala siłownikowi dociskać elementy do formy pod optymalnym obciążeniem.

• Sektor meblarski: Wielokrotnie siłownik ma za zadanie dociśnięcie płyty meblowej od góry, a skośny montaż ułatwia równomierny rozkład nacisku.

• Maszyny rolnicze: W aplikacjach związanych z sortowaniem lub dociskaniem płodów rolnych, siłowniki pracują nierzadko pod różnymi kątami.

Dla kogo przeznaczone są ucha skośne kompletne?

• Produkcja przemysłowa: Właściciele zakładów, w których siłowniki pracują w nietypowych pozycjach.

• Inżynierowie i projektanci: Dla osób tworzących prototypowe maszyny czy modyfikujących linie przemysłowe.

• Działy utrzymania ruchu: Przy awariach lub modernizacjach, gdy wymagana jest wymiana starych, niestandardowych mocowań na zgodne z ISO 6431/15552 i ISO 21287.

Ucha skośne kompletne od CPP PREMA to elementy, które mimo pozornego podobieństwa do standardowych uch, oferują dodatkowe możliwości montażowe w branży pneumatyki przemysłowej. Kluczowym aspektem jest tu kątowość mocowania, przekładająca się na zwiększoną elastyczność i możliwość lepszego dopasowania do konkretnych zadań produkcyjnych. Poniżej omówiono najważniejsze obszary zastosowania, z uwzględnieniem różnych rodzajów siłowników i środowisk pracy.

1. Przemysł spożywczy i napojowy

• Linie rozlewnicze i pakujące: W wielu zakładach spożywczych siłowniki wykonują ruchy dociskowe do butelek, puszek czy opakowań w trybie ciągłym. Ucho skośne pozwala zamontować siłownik w taki sposób, aby docisk następował pod lekkim kątem, co bywa niezbędne przy etykietowaniu lub w procesie zszywania opakowań kartonowych.

• Automatyczne sortowanie i paletyzacja: Nierzadko niektóre elementy linii są ustawione pod kątem (np. pochyłe taśmy), co wymusza podobne rozwiązania po stronie siłowników. Ucho skośne kompletne w wariancie aluminiowym idealnie odpowiada na takie potrzeby, zapewniając lekkość i łatwość czyszczenia (istotną w branży spożywczej).

2. Przemysł samochodowy i maszynowy

• Linie montażowe aut: Przy składaniu poszycia karoserii, dociskaniu paneli czy przy montażu elementów tapicerki, często spotykamy się z siłownikami położonymi w skośnej pozycji. Dzięki temu można lepiej dopasować się do profili nadwozia.

• Prasy i formy tłoczące: W sytuacjach, gdy stempel prasy musi dojechać z pewnego kąta, ucho skośne kompletnie sprawdza się znakomicie. Pozwala ono na wykonanie ruchu dociskowego pod właściwym kątem, a dzięki wariantowi żeliwnemu minimalizuje się ryzyko pęknięć przy dużych obciążeniach.

3. Branża drzewna i meblarska

• Docisk elementów drewnianych: Podczas laminowania, klejenia czy frezowania, czasem wymagany jest nacisk ukośny w celu precyzyjnego pozycjonowania materiału. Ucho skośne kompletne zamontowane przy siłowniku (np. D63 czy D80) pozwala osiągnąć dokładniejszy docisk, co przekłada się na mniejsze ryzyko odkształceń.

• Linie obróbcze: W niektórych maszynach do obróbki drewna, np. wieloosiowych centrach CNC, poszczególne siłowniki pełnią rolę wspomagającą przytrzymanie lub przesuw materiału. Możliwość pracy pod skosem bywa kluczowa, zwłaszcza gdy powierzchnie są profilowane.

4. Przemysł metalowy i obróbka blach

• Gilotyny i krawędziarki: W trakcie cięcia lub gięcia blach siłowniki nierzadko muszą dociskać materiał od góry lub z boku pod niewielkim kątem. Ucha skośne (np. w wykonaniu żeliwnym dla D100) pozwalają przenieść duże siły, dbając jednocześnie o zachowanie właściwej osi pracy.

• Linie walcownicze: Gdy potrzebny jest docisk prowadzący, ustawiony lekko skośnie, ucho tego typu idealnie spełnia swoją rolę, redukując naprężenia poprzeczne.

5. Aplikacje w przemyśle chemicznym i farmaceutycznym

• Aparatura dozująca: Siłowniki umożliwiające precyzyjne dozowanie cieczy lub proszków często pracują w ograniczonej przestrzeni, wymagając nietypowego kąta mocowania. Aluminium i powłoki anodowane są tu cenione z uwagi na odporność na korozję.

• Reaktory i mieszalniki: W niektórych aparaturach laboratoryjnych czy półtechnicznych siłowniki wspomagają ruch mieszadeł, klap lub zaworów, a ucho skośne zapewnia lepszą ergonomię montażu i redukcję sił bocznych.

6. Przemysł opakowaniowy i logistyczny

• Kartoniarki, foliarki: Przy zaciskaniu opakowań na linii, nierzadko okazuje się, że siłownik musi podejść do produktu nie od góry, lecz pod pewnym kątem, aby nie uszkodzić towaru. Ucho skośne kompletne D32 czy D40 z aluminium daje tu odpowiedni zakres ruchu, a jednocześnie pozostaje lekkie i łatwe w czyszczeniu.

• Systemy transportowe: Jeśli przenośnik taśmowy jest pochylony, a siłownik ma dociskać elementy na taśmie, to również przydaje się skośne mocowanie siłownika.

7. Aplikacje związane z kinematyką i robotyką

• Roboty pick-and-place: Czasem chwytak robota jest zasilany przez siłowniki pneumatyczne, które pełnią funkcję stabilizacji bądź przytrzymania detalu. Przy skośnej konstrukcji ramienia robota, ucho skośne pozwala na wydajniejszą pracę siłownika, skracając czasy cykli.

• Manipulatory wizyjne: W systemach, gdzie kamera identyfikuje pozycję produktu, a siłownik musi ruszyć w kierunku wykrytego obiektu, nierzadko stosuje się skośne uchwyty, by dopasować się do linii ruchu manipulatora.

8. Maszyny rolnicze i ogrodnicze

• Siewniki i opryskiwacze: Siłowniki sterujące klapami, dozownikami czy podajnikami mogą wymagać pracy pod skosem, szczególnie jeśli maszyna jest projektowana w sposób kompaktowy. Ucho skośne kompletne, zwłaszcza w wersji żeliwnej, zniesie trudne warunki (wibracje, zapylenie).

• Systemy sortowania i pakowania w gospodarstwach: Umożliwiają transport płodów rolnych (np. jabłek, ziemniaków) w sposób skośny, by trafiały w odpowiednie miejsce bez nadmiernych uszkodzeń.

9. Przemysł lotniczy i zbrojeniowy

• Choć nie jest to najczęstsze środowisko dla standardowych siłowników ISO, zdarza się, że niektóre urządzenia pomocnicze w tych branżach korzystają z pneumatyki. Ucha skośne kompletne mogą być wtedy używane w stanowiskach testowych, symulacyjnych czy w oprzyrządowaniu linii montażowych samolotów, gdzie liczy się precyzja i trwałość mocowań.

10. Modernizacje istniejących linii

• Przebudowa starych maszyn: Często pierwotne projekty maszyn nie przewidywały kątowego montażu siłowników. Gdy jednak praktyka w zakładzie pokazała, że ruch siłownika byłby korzystniejszy pod skosem, sięga się po ucha skośne kompletne, które da się zaadaptować przy minimalnych modyfikacjach.

• Zamiana niestandardowych uch: Jeśli w maszynie zastosowano nietypowe, „ręcznie” dorabiane mocowania, wymiana na uchy skośne zgodne z ISO poprawia bezpieczeństwo, ułatwia serwis i dostępność części zamiennych.

11. Przykład konkretny:

Wyobraźmy sobie linię pakującą, w której opakowania w kształcie stożka są transportowane na lekko pochylonej taśmie. Aby etykietowanie przebiegało sprawnie, siłownik pneumatyczny (D50) ma dociskać opakowania do rolki prowadzącej, jednak nie w osi pionowej, tylko właśnie pod kątem ~30°. Tu wkracza ucho skośne kompletne (wersja aluminiowa) pasujące do siłownika D50 ISO 15552. Montaż jest szybki, a cały układ pracuje wydajnie, bo siły boczne nie obciążają niepotrzebnie tłoczyska.

12. Wpływ konstrukcji skośnej na eksploatację siłownika

W standardowych (prostych) uchach siły rozkładają się równolegle lub prostopadle do powierzchni montażowej. W uchach skośnych część sił działa pod kątem, co wymaga większej stabilności samego mocowania. Jeżeli jest ono zaprojektowane i wykonane zgodnie z normami (jak w przypadku CPP PREMA), nie dochodzi do niepożądanego zużycia tłoczyska. Wręcz przeciwnie – skośny montaż potrafi wręcz odciążyć niektóre partie mechaniczne siłownika, jeśli tak przewidziano w projekcie maszyny.

13. Zalety stosowania w trudnych warunkach

• Odpowiednie wyprowadzenie sił: Ucho skośne zapewnia lepszą współpracę z elementem dociskanym, jeśli sam element też jest zlokalizowany skośnie.

• Mniejsze ryzyko kolizji: W maszynach, gdzie przestrzeń jest ograniczona, standardowe ucho proste mogłoby kolidować z innymi podzespołami. Skośne gniazdo ułatwia wygodne „schowanie” siłownika w obrysie maszyny.

• Łatwiejsza regulacja: Część modeli uch skośnych pozwala na drobne korekty montażu, co docenia się zwłaszcza w prototypowaniu lub przy częstych przezbrojeniach linii.

14. Wybór między żeliwem a aluminium w konkretnych zastosowaniach

• Żeliwo: w środowiskach narażonych na duże obciążenia udarowe (prasy, branża automotive), w wysokich temperaturach i przy siłownikach o większych średnicach (D80–D320).

• Aluminium: w branżach, gdzie liczy się waga (np. robotyka, systemy pick-and-place), a także w środowiskach wilgotnych lub wymagających regularnego czyszczenia.

15. Perspektywa optymalizacji procesów

Inwestycja w uchy skośne kompletne może przełożyć się na:

• Zwiększenie prędkości cykli pracy siłownika dzięki lepszemu rozkładowi sił i mniejszemu obciążeniu bocznemu.

• Redukcję awaryjności – siłowniki mniej się zużywają, bo nie pracują w kłopotliwych, wymuszonych pozycjach.

• Większą uniwersalność – w razie przyszłych modyfikacji linii wystarczy czasem zmienić kąt lub rodzaj akcesorium, zamiast przerabiać całą konstrukcję.

Dobór uch skośnych kompletnych wymaga uwzględnienia szeregu parametrów technicznych. Poniżej przedstawiamy kluczowe dane, na które należy zwrócić uwagę przy zakupie i projektowaniu układu, w którym siłowniki pneumatyczne będą montowane pod kątem.

1. Zgodność z normami ISO 6431/15552 i ISO 21287

• ISO 6431/15552: Dotyczy głównie siłowników o standardowej konstrukcji tłoczyska i obudowy, z typowym gwintem oraz rozstawem otworów mocujących.

• ISO 21287: Określa standard siłowników kompaktowych, charakteryzujących się krótszym skokiem i mniejszą masą własną. Ucha skośne zaprojektowane do tej normy mają zmieniony rozstaw otworów i nieco inne parametry wymiarowe, by zapewnić prawidłową współpracę.

2. Średnica siłownika (D) – zakres D32–D320

Warianty uch skośnych kompletnych CPP PREMA obejmują większość popularnych rozmiarów siłowników pneumatycznych – od D32, D40, D50, D63, D80, D100, D125, D160, D200, aż po D320.

• D32: najczęściej stosowane w lekkich aplikacjach (np. branża spożywcza, małe maszyny montażowe).

• D125, D160, D200: preferowane w przemyśle ciężkim (tłocznictwo, formowanie).

• D320: ekstremalnie duże siłowniki, spotykane w naprawdę wymagających aplikacjach (np. huty).

3. Kąt odchylenia

Zależnie od serii i modelu, ucho skośne może oferować jeden z kilku standardowych kątów (np. 30°, 45°). Tabele techniczne producenta jasno precyzują, jaki kąt jest przewidziany w danym modelu. W niektórych przypadkach odchylenie jest stałe, w innych dopuszcza się pewną tolerancję – jednak zawsze w ograniczonym zakresie.

4. Wymiary montażowe

W kartach katalogowych spotkamy się z takimi oznaczeniami, jak:

• ØDo: średnica otworu pod sworzeń (musi być zgodna z wymiarem tłoczyska lub z dedykowanym sworzniem).

• C, CA, CB: wymiary obrysu korpusu ucha (szczególnie ważne przy ograniczeniach przestrzeni).

• F, E, NF: rozstawy śrub montażowych, określające, w jaki sposób ucho będzie przykręcone do konstrukcji.

• MF, FL, L, L1, L2: dodatkowe długości i szerokości, związane z przestrzenią między otworami, krawędziami ucha a osią siłownika.

Producenci najczęściej dołączają rysunki poglądowe w widokach 2D, czasem też modele 3D, co pozwala łatwo zweryfikować kompatybilność z projektem maszyny.

5. Materiał i wytrzymałość mechaniczna

• Żeliwo: Zwykle oznaczane w tabelach jako GJL, GJS bądź określeniem “żeliwo” z wyróżnieniem. Charakteryzuje się wysoką wytrzymałością na ściskanie i dobrą odpornością na drgania.

• Aluminium: Często oznaczane jako “Al” lub “stop aluminium”. Lżejsze, łatwiejsze w obróbce.

• Wytrzymałość: W dokumentacjach nierzadko podaje się maksymalną siłę, jaką może przenieść ucho (np. w kN) lub obciążenie dopuszczalne dynamiczne. Należy dodać margines bezpieczeństwa (np. 20–30%), aby uniknąć pracy na granicy parametrów.

6. Powłoki i obróbka powierzchni

• Malowanie proszkowe (żeliwo): Zwiększa odporność na korozję. Gruba warstwa lakieru chroni przed uszkodzeniami mechanicznymi.

• Anodowanie (aluminium): Twarda warstwa tlenku glinu na powierzchni, poprawiająca odporność na ścieranie i rdzewienie.

• Inne powłoki: Czasem spotyka się cynkowanie ogniowe (choć rzadziej przy tego typu akcesoriach) lub fosforanowanie – zależnie od wymagań branżowych.

7. Klasa tolerancji otworów

W kartach katalogowych często zobaczymy oznaczenia typu H7, H9 czy f7. Określają one tolerancję wymiaru otworu. W praktyce oznacza to, że sworzeń i ucho będą współpracować z określonym luzem lub pasowaniem, co ma wpływ na płynność ruchu, potencjalne stuki czy ewentualne zużycie.

8. Masa własna ucha

Przy dużych siłownikach w aplikacjach dynamicznych (np. robotyka, systemy pick-and-place) waga ma znaczenie. Aluminium, będąc lżejsze od żeliwa, pozwala uzyskać wyższe prędkości pracy siłownika i mniejsze zużycie energii (powietrza). Z drugiej strony, w maszynach stacjonarnych, gdzie priorytetem jest trwałość i odporność, cięższy element żeliwny może być korzystniejszy.

9. Zakres temperatur pracy

Ucha skośne kompletne są przystosowane do typowego zakresu temperatur przemysłowych (np. -20°C do +80°C). Jeśli jednak urządzenie ma działać w mroźniach (poniżej -20°C) bądź w piecach (powyżej +120°C), należy skonsultować się z producentem w celu doboru specjalnej wersji materiałowej lub powłoki (np. odpornej na wyższe temperatury).

10. Montaż na śruby czy sworzeń?

Choć ucho samo w sobie jest “kompletne”, to w niektórych konstrukcjach projektanci wolą dodatkowe zabezpieczenia (np. kołki ustalające). Warto sprawdzić w dokumentacji, czy producent dopuszcza takie modyfikacje, i jakie momenty dokręcenia śrub przewidziano. Niektóre tabele zawierają rekomendowane klasy wytrzymałości śrub (8.8, 10.9).

11. Kompatybilność z innymi akcesoriami

Jeżeli w projekcie występują też widełki, łożyska kulowe, przeguby, należy upewnić się, że zestawy te mają podobny rozmiar otworów i odpowiednie pasowanie (np. “Widełki 10.014H.23” i “Ucho skośne kompletne 10.014H.15.”). CPP PREMA często w materiałach katalogowych zaznacza, które produkty pasują do siebie pod kątem wymiarowym.

12. Dopuszczalne odchylenia kątowe poza projektem

Choć ucha skośne kompletnie są zaprojektowane z ustalonym kątem, niewielkie odchyłki montażowe (np. kilka stopni) mogą być tolerowane, jeśli zachowane są normy bezpieczeństwa. Nie wolno jednak przekraczać zalecanych wartości, bo grozi to nadmiernym obciążeniem tłoczyska i ryzykiem uszkodzenia. Projektanci powinni wziąć pod uwagę, że w systemach dynamicznych nawet drobne różnice kątowe potrafią generować duże dodatkowe momenty.

13. Wsparcie rysunkami CAD

W dobie projektowania wspomaganego komputerowo (CAD) niezwykle ważne jest, by producent udostępniał modele 3D lub rysunki 2D w formatach uniwersalnych (STEP, IGES, DXF). Ułatwia to inżynierom szybką weryfikację wymiarów ucha w kontekście całej maszyny. CPP PREMA zazwyczaj dostarcza takie zasoby lub umożliwia pobranie z platform inżynierskich.

14. Testy wytrzymałościowe i certyfikaty

Wiarygodni producenci, tacy jak CPP PREMA, przeprowadzają testy zmęczeniowe, sprawdzające zachowanie się materiału i konstrukcji ucha przy wielokrotnych cyklach obciążeniowych. Dzięki temu w dokumentacji można czasem znaleźć informacje o liczbie cykli testowych (np. 1 000 000) i dopuszczalnym poziomie obciążenia. Ponadto niektóre branże wymagają certyfikacji (np. ISO 9001, certyfikaty jakości materiałów). Ucha podlegają tym samym normom, co inne krytyczne elementy maszyn.

15. Specyfika mocowania skośnego w danych technicznych

Ponieważ ucha skośne przejmują siły nie w osi prostej, lecz skośnej, część dokumentacji może zawierać parametry dotyczące:

• Maksymalnego momentu gnącego (M): Wskazuje, jaki moment obrotowy przeniesie korpus ucha w miejscu kątowego odchylenia.

• Siły poprzecznej (F⊥): Odpowiada za obciążenia boczne.

• Ograniczeń konstrukcyjnych: Np. minimalny i maksymalny kąt pracy, jeśli w danym modelu przewidziano lekką regulację.

16. Obsługa i konserwacja w świetle danych technicznych

Znajomość danych technicznych pomaga w ustaleniu harmonogramu konserwacji. Jeśli ucho jest wykonane z aluminium i pracuje w wilgotnym środowisku, należy dbać o to, by powłoka anodowana pozostała nienaruszona. W wariancie żeliwnym konieczne może być kontrolowanie powłoki malarskiej – ewentualne odpryski trzeba uzupełniać, by nie dopuścić do korozji na surowym metalu.

17. Uwzględnienie luzów i drgań

Ponieważ siłowniki pneumatyczne wykonują ruchy szybkie (czasem setki cykli na minutę), należy pamiętać o ewentualnych drganiach przenoszonych na ucho. Producenci często umieszczają w dokumentacji maksymalne prędkości wysuwu tłoczyska i dopuszczalne obciążenia dynamiczne. Przekroczenie tych wartości może prowadzić do szybkiego zużycia zawleczek lub sworznia.

18. Kompatybilność gwintu tłoczyska

W siłownikach ISO gwint końcówki tłoczyska może być metryczny (M8, M10, M12...) lub calowy (np. 1/4–20 UNC) zależnie od rynku i producenta. Ucha skośne kompletne CPP PREMA przewidują standardowe gwinty metryczne charakterystyczne dla norm ISO w Europie. Jeśli projekt wykorzystuje siłowniki z gwintami calowymi, należy skonsultować adaptory lub dedykowane rozwiązania.

Materiał, z jakiego wykonane są ucha skośne kompletne, odgrywa kluczową rolę w kontekście wytrzymałości, odporności na korozję i ogólnych właściwości użytkowych akcesoriów. CPP PREMA oferuje w tej kategorii głównie dwie opcje materiałowe: żeliwo oraz aluminium. W niektórych szczególnych zastosowaniach można także spotkać stal, jednak dominujące znaczenie dla uch skośnych mają właśnie te dwa pierwsze materiały.

1. Żeliwo – charakterystyka i zalety

Żeliwo to stop żelaza z węglem o wysokiej zawartości tego pierwiastka (zwykle powyżej 2%). W konstrukcjach maszynowych stosuje się najczęściej żeliwo szare (EN-GJL) lub sferoidalne (EN-GJS), różniące się głównie kształtem grafitu w strukturze.

• Zalety:

  1. Wysoka wytrzymałość na ściskanie i dobra stabilność wymiarowa.

  2. Doskonałe tłumienie drgań, przydatne w aplikacjach z dynamicznymi obciążeniami.

  3. Odporność na zużycie w miejscach stykowych, przy odpowiednim zabezpieczeniu powierzchni.

  4. Dobry stosunek kosztu do trwałości – żeliwo często bywa tańsze w produkcji masowej.

• Ograniczenia:

  1. Większa masa niż aluminium, co może wpływać na dynamikę ruchu siłownika.

  2. Konieczność dodatkowej ochrony przed korozją (lakierowanie proszkowe, farby).

  3. Kruche pękanie przy bardzo dużych udarach (w zależności od rodzaju żeliwa).

2. Aluminium – cechy i zastosowanie

Aluminium to lekki metal o stosunkowo wysokiej wytrzymałości w odniesieniu do masy. Stopy aluminium (np. EN AW-6060, 6082) są powszechnie stosowane w przemyśle maszynowym, także w elementach pneumatyki.

• Zalety:

  1. Lekkość – korzystna w aplikacjach wymagających szybkich cykli pracy.

  2. Dobra odporność na korozję, zwłaszcza przy anodowaniu.

  3. Łatwość obróbki – możliwość uzyskiwania skomplikowanych kształtów przy zachowaniu powtarzalności wymiarowej.

  4. Estetyczny wygląd – co może mieć znaczenie w branżach typu spożywczego czy farmaceutycznego.

• Ograniczenia:

  1. Niższa wytrzymałość w porównaniu z żeliwem o podobnych gabarytach (trzeba więc ocenić, czy przeniesie wszystkie oczekiwane obciążenia).

  2. Podatność na odkształcenia przy bardzo dużych siłach lub momentach skręcających.

3. Wykończenie powierzchni

Zarówno żeliwo, jak i aluminium, nie występują w stanie surowym w finalnym produkcie, lecz są zabezpieczane odpowiednimi powłokami.

1. Żeliwo:

   • Malowanie proszkowe – tworzy zwartą, jednolitą powłokę odporną na ścieranie i korozję.

   • Malowanie na mokro – powszechne w większych gabarytach lub krótkich seriach.

   • Fosforanowanie – czasem stosowane jako warstwa podkładowa.

2. Aluminium:

   • Anodowanie – proces elektrolityczny, w którym powstaje twarda warstwa tlenku glinu. Chroni przed korozją i zarysowaniami.

   • Czasem lakierowanie proszkowe (np. dla potrzeb branży spożywczej, gdzie wymagana jest intensywna kolorystyka lub dodatkowa powłoka antybakteryjna).

4. Aspekty związane z wytrzymałością i długowiecznością

Wybór między żeliwem a aluminium nie sprowadza się tylko do ceny i wagi. Trzeba wziąć pod uwagę także:

• Częstotliwość pracy siłownika: jeśli siłownik wykonuje wiele tysięcy cykli dziennie i liczy się redukcja bezwładności, aluminium jest faworytem.

• Warunki otoczenia: przy wysokiej wilgotności lub w środowisku agresywnym (kontakt z kwasami, solanką) aluminium anodowane sprawdzi się lepiej. Żeliwo wymaga wtedy mocnej powłoki antykorozyjnej.

• Wahania temperatur: Aluminium ma wyższy współczynnik rozszerzalności cieplnej niż żeliwo, co może mieć znaczenie w aplikacjach o częstych zmianach temperatury.

• Obciążenia udarowe: Żeliwo sferoidalne (EN-GJS) ma bardzo dobre właściwości przy obciążeniach dynamicznych, co bywa istotne w maszynach uderzeniowych.

5. Procesy produkcyjne

Ucha skośne kompletne od CPP PREMA powstają z wykorzystaniem nowoczesnych technologii:

• Odlewanie ciśnieniowe (stopy aluminium) lub odlewanie w formach piaskowych / kokilowych (żeliwo).

• Obróbka CNC (frezowanie, wiercenie otworów, toczenie powierzchni krytycznych).

• Kontrola jakości: pomiary wymiarów, testy twardości, weryfikacja powłok pod kątem grubości i przyczepności.

6. Montaż sworznia i elementów towarzyszących

Choć materiał dotyczy w głównej mierze korpusu ucha, w zestawie kompletnym często znajduje się sworzeń, który bywa wykonywany ze stali (np. hartowanej). Dla sworznia kluczowa jest:

• Odporność na ścieranie: przy intensywnych ruchach przesuwnych.

• Odpowiednia tolerancja (np. f7/h7) zapewniająca właściwy luz montażowy.

• Warstwa zabezpieczająca (chromowanie, azotowanie), w celu przedłużenia żywotności.

7. Reakcja na czynniki chemiczne

W środowiskach, gdzie występują substancje agresywne (np. detergenty, kwasy), aluminium anodowane daje dobrą ochronę, ale nie wszystkie substancje są obojętne w kontakcie z tym metalem (np. silne ługi). W przypadku żeliwa należy zadbać o nienaruszoną warstwę lakieru i regularnie sprawdzać, czy nie pojawiają się ogniska korozji. W ciężkim przemyśle chemicznym często preferuje się dodatkowe powłoki lub stopy o podwyższonej odporności.

8. Argumenty ekologiczne

Zarówno żeliwo, jak i aluminium, są materiałami przyjaznymi recyklingowi. Żeliwo można przetapiać w piecach hutniczych, a aluminium nadaje się do wielokrotnego przetwarzania przy stosunkowo niskich nakładach energetycznych (w porównaniu z wytopem pierwotnego aluminium). Z perspektywy zrównoważonego rozwoju ucha skośne kompletne mogą być więc uznane za dość „zielone” elementy, jeśli procesy recyklingu zostaną dobrze zorganizowane.

9. Koszty eksploatacji a wybór materiału

• Tańszy materiał odlewów: Żeliwo może być korzystniejsze kosztowo w wykonaniach wielkogabarytowych, gdzie liczy się też mniejsza pracochłonność przy obróbce.

• Niższe koszty energii: Lżejsze ucha aluminiowe zmniejszają bezwładność układu, co pozwala zmniejszyć zużycie sprężonego powietrza przy szybkich cyklach pracy.

• Konserwacja: Żeliwo wymaga regularnego sprawdzania powłoki antykorozyjnej, zwłaszcza w wilgotnych warunkach. Aluminium wymaga mniej zabiegów, ale przy uszkodzeniu anodowania trudniej je naprawić w sposób równie trwały.

10. Zestawienie praktycznych wskazówek

• Jeśli priorytetem są duże siły i stabilność: wybieraj żeliwo (np. w prasach, liniach ciężkich, D100–D320).

• Gdy liczy się lekkość i odporność na korozję: stawiaj na aluminium (np. branża spożywcza, pakowanie, małe siłowniki D32–D63).

• Warunki skrajne (ekstremalne temperatury, silnie korozyjne): skontaktuj się z producentem, możliwe że konieczna będzie specjalna powłoka lub wersja stal nierdzewna.

11. Przykłady potwierdzające znaczenie materiału

• Fabryka opakowań kartonowych: Stosuje siłowniki D40 i D50 w szybkich cyklach składania pudełek. Ucha skośne kompletne aluminiowe pozwalają zachować wysoką dynamikę ruchów i nie rdzewieją przy regularnym zmywaniu linii.

• Zakład tłoczenia karoserii: Korzysta z siłowników D125 i D160, wyposażonych w żeliwne ucha skośne kompletne, które wytrzymują duże wibracje i wysokie obciążenia, typowe dla robotów spawalniczych i pras przemysłowych.

12. Perspektywa długoterminowa

Wymiana uch skośnych to operacja, która może powodować przestoje w produkcji. Dlatego warto zainwestować w jakość i trwałość już na etapie projektu. Niezależnie czy wybierzemy żeliwo, czy aluminium, kluczowe jest, aby elementy pochodziły od sprawdzonego producenta, gwarantującego stabilne parametry wyrobu i zgodność z normami. CPP PREMA cieszy się uznaniem wielu inżynierów i działów utrzymania ruchu, właśnie ze względu na wypracowane standardy i bogate doświadczenie w produkcji akcesoriów do pneumatyki.

13. Kooperacja z innymi elementami stalowymi

Często, poza samym uchem, w zestawie montażowym są stalowe śruby, sworznie i zawleczki. Dlatego ważne, by dopasować gatunek stali do aplikacji (np. nierdzewna AISI 304 w przemyśle spożywczym), a jeśli jest to stal węglowa – zadbać o odpowiednią powłokę (ocynk, fosforanowanie), aby nie doszło do korozji na styku metal–metal.

14. Sposoby poprawy wytrzymałości uch z aluminium

Jeśli z jakichś względów chcemy mieć ucho aluminiowe, ale potrzebujemy wyższej wytrzymałości, producenci mogą oferować wzmocnione stopy lub stosować specjalne żebra usztywniające w konstrukcji ucha. Zabiegi takie jednak podnoszą koszt produkcji i finalną cenę elementu. W przypadku bardzo dużych sił i tak najpewniej wybierzemy żeliwo, by zachować pewien zapas bezpieczeństwa.

15. Rola obróbki cieplnej i starzenia

Niektóre stopy aluminium poddaje się procesom starzenia naturalnego lub sztucznego (np. T6), co zwiększa ich twardość i wytrzymałość. Żeliwo z kolei może być modyfikowane poprzez sferoidyzację grafitu, co poprawia właściwości mechaniczne. Wszystko to wpływa na końcowe parametry ucha skośnego i decyduje, czy nadaje się ono do pracy w silnie obciążonych aplikacjach.

Poprawny montaż uch skośnych kompletnych do siłowników pneumatycznych jest kluczowy dla uzyskania optymalnej pracy układu. Pomimo że procedura nie należy do skomplikowanych, należy przestrzegać określonych kroków, aby uniknąć błędów, które mogłyby prowadzić do przedwczesnego zużycia siłownika czy uszkodzenia całej instalacji.

1. Przygotowanie do montażu

1. Wyłącz zasilanie pneumatyczne: Upewnij się, że siłownik nie jest pod ciśnieniem. Rozhermetyzuj układ lub zamknij zawory zasilające.

2. Zabezpiecz stanowisko pracy: Warto mieć pewny dostęp do miejsca montażu, bez ryzyka potknięć czy przypadkowego włączenia maszyny.

3. Skontroluj narzędzia: Zwykle potrzebne są klucze płaskie/nasadowe, ewentualnie klucz dynamometryczny (szczególnie przy większych rozmiarach siłowników). Przydatne mogą być szczypce do zawleczek i wkrętak do śrub blokujących.

2. Weryfikacja zestawu

Ucho skośne kompletne powinno zawierać:

• Korpus ucha (żeliwny lub aluminiowy) o wymiarach kompatybilnych z siłownikiem (D32, D40, D50 itd.).

• Sworzeń (dopasowany średnicą do otworu w tłoczysku siłownika i do korpusu ucha).

• Elementy zabezpieczające (zawleczki, pierścienie, nakrętki – zależnie od modelu).

• Dodatkowe śruby montażowe (w niektórych wariantach).

Sprawdź, czy model ucha faktycznie odpowiada wymaganiom (kąt, rozmiar, materiał).

3. Procedura montażu do tłoczyska

1. Pozycjonowanie siłownika: W pozycji wyjściowej lub takiej, która ułatwia założenie ucha (czasem wysunięty tłok, czasem wsunięty – zależnie od zaleceń producenta).

2. Założenie ucha:

   • Wsuń sworzeń w otwór korpusu ucha i otwór w tłoczysku. Upewnij się, że pasowanie jest zgodne z tolerancjami (bez nadmiernych luzów, ale i bez tarcia).

   • Zablokuj sworzeń zawleczką, pierścieniem segera lub nakrętką – według instrukcji danego zestawu.

3. Kontrola osiowości: Sprawdź, czy ucho – mimo skośnego kształtu – jest właściwie ułożone względem tłoczyska, tak aby nie wymuszać bocznych ugięć czy skręceń.

4. Montaż do konstrukcji (podstawy maszyny)

Ucha skośne kompletne zwykle mają otwory montażowe (np. 2 lub 4), przez które przechodzi się z śrubami do konstrukcji wsporczej. Postępuj zgodnie z rysunkiem technicznym:

1. Przymiarka: Delikatnie ustaw ucho w planowanej pozycji, weryfikując kąt i kierunek ruchu siłownika.

2. Wkręcenie śrub: Zastosuj śruby o klasie wytrzymałości zalecanej przez producenta (np. 8.8, 10.9). Dokręć je wstępnie, nie wykorzystując jeszcze pełnego momentu.

3. Regulacja położenia: Jeśli projekt przewiduje niewielką tolerancję w ustawieniu (podłużne otwory montażowe w korpusie ucha), dopasuj pozycję tak, aby uzyskać żądany kąt pracy siłownika i brak kolizji z innymi elementami maszyny.

4. Dokręcenie śrub: Użyj klucza dynamometrycznego, jeśli producent lub standardy zakładowe tego wymagają. Zbyt mocne dokręcenie może odkształcić korpus, szczególnie przy aluminiowych uchach. Zbyt słabe – skutkuje luzowaniem się połączenia w trakcie pracy.

5. Testy i pierwsze uruchomienie

1. Podłączenie sprężonego powietrza: Otwórz zawory zasilające siłownik, upewniając się, że ciśnienie nie przekracza nominalnych wartości.

2. Test ruchu przy niskim ciśnieniu: Uruchom siłownik w trybie testowym (np. przy 2–3 barach zamiast 6–8 bar). Obserwuj, czy ruch przebiega płynnie i bez zacięć.

3. Kontrola dźwięków i wibracji: Nadmierne stuki mogą oznaczać luz na sworzniu. Skrzypienie lub tarcie może wskazywać na niewłaściwy montaż ucha bądź kontakt z innym elementem maszyny.

4. Pełne ciśnienie: Zwiększ ciśnienie do docelowego poziomu roboczego. Przeprowadź serię kilkunastu cykli, sprawdzając poprawność i stabilność pracy siłownika w skośnej pozycji.

6. Dodatkowe wskazówki montażowe

• Smarowanie: Część producentów sugeruje nałożenie cienkiej warstwy smaru na sworzeń przed założeniem, co ogranicza tarcie i zużycie, zwłaszcza w aplikacjach o częstych ruchach posuwisto-zwrotnych.

• Unikanie sił skręcających: Mimo że ucho jest skośne, należy dbać, by siłownik nie przenosił momentów skręcających przekraczających dopuszczalne wartości.

• Ostrożność przy aluminium: Przy dokręcaniu śrub montażowych do ucha aluminiowego uważaj, by nie zerwać gwintu ani nie odkształcić korpusu.

7. Błędy często popełniane w montażu

1. Nieprawidłowy rozmiar: Zakup ucha przeznaczonego do innej średnicy siłownika (np. D40 zamiast D50) może prowadzić do luzów i szybkiej degradacji.

2. Niewłaściwe pasowanie sworznia: Gdy sworzeń ma zbyt małą średnicę, powstają wibracje i stuki. Gdy za dużą – ucho nie złoży się poprawnie.

3. Brak blokady sworznia: Czasem użytkownicy zapominają założyć zawleczkę lub pierścień segera, co grozi wysunięciem się sworznia i awarią.

4. Zignorowanie osiowości: Skośny montaż to nie to samo co montaż krzywy. Trzeba odróżnić zaplanowany kąt siłownika od niewspółosiowego ustawienia, które niszczy tłoczysko.

8. Regulacja kąta (jeśli przewidziana)

Niektóre modele uch skośnych mogą umożliwiać delikatną korektę kąta w zakresie kilku stopni (np. przez odpowiednio ukształtowane otwory montażowe). Zwykle jednak jest to kąt stały. Jeżeli potrzebujesz regulowanego kąta, sprawdź, czy dany produkt CPP PREMA ma taką funkcjonalność. Po znalezieniu właściwego ustawienia zawsze dokręcaj śruby zgodnie z zaleceniami, aby utrwalić pozycję.

9. Przegląd okresowy i konserwacja

1. Kontrola wzrokowa: Przynajmniej raz na kilka tygodni (lub po określonej liczbie cykli) obejrzyj ucho skośne. Szukaj pęknięć, korozji, uszkodzeń powłoki (zwłaszcza w żeliwie).

2. Sprawdzenie dokręcenia śrub: W aplikacjach o silnych wibracjach śruby mogą się stopniowo poluzowywać. Warto co jakiś czas sprawdzać moment dokręcenia.

3. Smarowanie: Jeśli sworzeń wyposażono w smarowniczkę (nie zawsze tak jest), aplikuj smar zgodnie z harmonogramem. W innym wypadku rozważ delikatne wyjęcie sworznia (po wyłączeniu ciśnienia) i nałożenie świeżego smaru.

10. Wymiana ucha

Gdy zauważysz zużycie lub uszkodzenia (pęknięcia, wytarcie otworu sworznia), wymień ucho na nowe, identyczne rozmiarowo i materiałowo. Nie próbuj spawać czy dorabiać elementów doraźnie – to naraża maszynę i ludzi na ryzyko. Rekomenduje się używanie oryginalnych części CPP PREMA, aby zachować zgodność wymiarową i wytrzymałościową.

11. Uwagi dotyczące bezpieczeństwa

• BHP: Zawsze nosić odzież ochronną, rękawice i okulary, zwłaszcza przy rozłączaniu przewodów pneumatycznych.

• Blokada: Jeśli siłownik znajduje się w miejscu, gdzie przechodzą ludzie, a montaż trwa dłużej, warto go zablokować w pozycji spoczynkowej (np. za pomocą klocków drewnianych lub blokad mechanicznych).

• Dokumentacja: Po zakończeniu montażu i testów zaleca się odnotować w dokumentach maszyny datę, typ zainstalowanego ucha, momenty dokręcenia śrub. Ułatwia to ewentualny serwis i identyfikację podzespołów w przyszłości.

12. Weryfikacja pracy siłownika w trybie ciągłym

Po udanym montażu przeprowadź test w warunkach zbliżonych do docelowych (pełna prędkość, maksymalne ciśnienie). Sprawdź, czy występują nadmierne drgania lub nieoczekiwane ruchy boczne. Jeśli wszystko jest w normie, ucho skośne kompletne można uznać za zamontowane poprawnie.

13. Sytuacje awaryjne

• Wypadnięcie sworznia: Natychmiast wyłączyć układ, zdemontować elementy, sprawdzić, czy zawleczka lub pierścień zostały dobrze zamontowane.

• Pęknięcie korpusu: To może świadczyć o przeciążeniu bądź wadzie materiału. Wyeliminuj przyczyny przeciążenia, dobierz mocniejsze ucho (np. żeliwne zamiast aluminiowego) lub sprawdź, czy projekt nie zakłada sił, na które standardowe ucho nie jest przystosowane.

• Korozja lub erozja: W środowiskach agresywnych (chemikalia, solanki) można rozważyć dodatkowe zabezpieczenia powłok lub regularnie konserwować i wymieniać elementy.

14. Wskazówki dla nowych projektów

• Planowanie: Już na etapie projektowania linii technologicznej uwzględnij, że siłownik będzie pracował pod kątem. Dokładnie wylicz zapotrzebowanie na siłę i wektor siły.

• Margines bezpieczeństwa: Dobierz ucho skośne o parametrach nieco wyższych niż minimalnie wymagane, zwłaszcza w aplikacjach dynamicznych.

• Sprawdzenie kolizji: Wygeneruj symulację 3D (jeśli to możliwe) i sprawdź, czy przy maksymalnym wysuwie tłok nie koliduje z korpusem ucha lub innymi częściami.

W tej sekcji zebraliśmy najczęściej zadawane pytania dotyczące uch skośnych kompletnych do siłowników pneumatycznych CPP PREMA oraz szczegółowe odpowiedzi, które pomogą w doborze, montażu i eksploatacji tych akcesoriów.

1. Czym różni się ucho skośne kompletne od ucha prostego kompletnego?

• Podstawowa różnica tkwi w geometrii korpusu. Ucho skośne ma otwór na sworzeń oraz powierzchnię montażową ułożone pod określonym kątem. Umożliwia to montaż siłownika w układzie skośnym, co jest korzystne, gdy ruch tłoczyska powinien przebiegać nie w osi prostopadłej/pionowej, ale pod skosem.

2. Czy do każdego siłownika ISO mogę dobrać ucho skośne kompletne?

• Tak, o ile siłownik spełnia normę ISO 6431/15552 lub ISO 21287 w zakresie wymiarów i gwintów. CPP PREMA oferuje szeroką gamę uch skośnych dla średnic D32–D320, więc większość popularnych siłowników znajdzie kompatybilny model.

3. Który materiał jest lepszy: żeliwo czy aluminium?

• To zależy od aplikacji.

  • Żeliwo jest bardziej wytrzymałe i stabilne w aplikacjach o dużych obciążeniach, drganiach czy wysokich temperaturach.

  • Aluminium jest lżejsze i odporniejsze na korozję, sprawdzi się w branżach spożywczych i tam, gdzie liczy się szybka praca siłownika (mniejsza bezwładność).

4. Czy ucho skośne zawsze ma ten sam kąt?

• Nie. Istnieją różne modele z odmiennymi kątami (np. 30°, 45°). Zwykle kąt jest stały dla konkretnego modelu, choć niektóre warianty mogą pozwalać na minimalną regulację. Należy zawsze sprawdzić dane katalogowe.

5. Czy ucho skośne kompletne zawiera również sworzeń?

• Zgodnie z nazwą („kompletne”), tak – w zestawie znajduje się najczęściej korpus ucha, sworzeń i elementy blokujące (zawleczki, nakrętki). Warto to zweryfikować w specyfikacji produktu, aby uniknąć konieczności dokupowania dodatkowych części.

6. Jak dobrać średnicę otworu w uchu do tłoczyska siłownika?

• Producenci siłowników ISO zwykle określają standardowy wymiar końcówki tłoczyska (np. Ø10, Ø12, Ø20). Tabele CPP PREMA wskazują, że np. model do siłownika D50 może mieć otwór Ø16 w uchu. Należy się upewnić, że ten wymiar odpowiada parametrom siłownika (lub sworznia).

7. W jaki sposób montować ucho skośne w pozycji pionowej?

• Pozycja pionowa nie jest problemem, o ile zachowany jest kąt. Ucho skośne zapewnia stałe odchylenie w stosunku do płaszczyzny mocowania. Należy jedynie zadbać o prawidłowe ustawienie, by siłownik nie doznał sił bocznych przekraczających normę.

8. Czy mogę samodzielnie zmienić kąt w uchu skośnym (np. przeszlifować korpus)?

• Zdecydowanie nie jest to zalecane. Każde ucho jest projektowane i testowane pod konkretny kąt. Zmiana kształtu korpusu może naruszyć integralność mechaniczną i skutkować poważną awarią.

9. Jakie są zalecane momenty dokręcania śrub montażowych?

• Zależy to od rozmiaru ucha i klasy śruby. CPP PREMA w dokumentacji często sugeruje wartości orientacyjne (np. 20 Nm dla M8 kl. 8.8). Jeśli takie dane nie są dostępne, należy kierować się ogólnymi tablicami momentów dokręcania dla danej średnicy i klasy śruby.

10. Co robić, jeśli zauważę pęknięcie w korpusie ucha?

• Natychmiast należy zatrzymać pracę maszyny i wymienić ucho na nowe. Pęknięcie może wskazywać przeciążenie lub wadę materiału. Kontynuowanie pracy grozi całkowitą awarią i niebezpiecznym wysunięciem się siłownika.

11. Czy w warunkach wysokiej temperatury lepiej sprawdzi się aluminium czy żeliwo?

• Zazwyczaj żeliwo wykazuje większą stabilność w wysokich temperaturach. Aluminium może się odkształcać lub tracić wytrzymałość przy przekroczeniu ~200°C (zależnie od stopu). W zastosowaniach powyżej 100–120°C warto konsultować się z producentem.

12. W jaki sposób dbać o powłokę anodowaną w uchu aluminiowym?

• Unikać agresywnych środków czyszczących o wysokim pH (silne zasady) lub niskim pH (kwasy). Stosować delikatne detergenty. W razie zarysowań nie ma prostego sposobu na “naprawę” anodowania – można jedynie powtórzyć proces w zakładzie galwanicznym lub zabezpieczyć lakierem.

13. Jak często należy smarować sworzeń w uchu skośnym?

• Niektóre produkty posiadają fabrycznie warstwę smarną lub samosmarowne tuleje. Przy intensywnej eksploatacji (np. kilkadziesiąt cykli na minutę) warto co pewien czas (np. co miesiąc) zweryfikować stan sworznia i ewentualnie dodać odrobinę smaru maszynowego. Szczegóły zależą od zaleceń producenta.

14. Czy mogę stosować ucha skośne kompletne w siłownikach o innej normie niż ISO 15552?

• Niekoniecznie. Produkty są projektowane ściśle pod wymiary norm ISO 15552/6431 i ISO 21287. Istnieją siłowniki “niestandardowe”, które mogą mieć inne rozstawy otworów i średnice tłoczysk. Dobranie i dopasowanie takiego siłownika może być trudne lub wręcz niemożliwe.

15. Czy w zestawie jest także łożysko kulowe?

• Nie, ucho skośne kompletne to nie to samo, co “ucho skośne z przegubem kulowym”. Wersja z przegubem kulowym występuje w innej kategorii (np. “Ucho skośne z przegubem kulowym”). Kompletność oznacza, że w opakowaniu znajdziemy korpus, sworzeń i ewentualne elementy blokujące, ale nie łożysko kulowe.

16. Czy można kupić same elementy (np. sam korpus bez sworznia)?

• W większości przypadków tak, choć zależy to od polityki dystrybutora. Producent z reguły zaleca zakup zestawu kompletnego, by mieć gwarancję pełnej kompatybilności. Gdy konieczna jest wymiana tylko sworznia (np. z powodu zużycia), zwykle istnieje możliwość dokupienia go jako części zamiennej.

17. Jakie są konsekwencje zbyt luźnego pasowania sworznia?

• Pojawiają się stuki i wibracje podczas ruchu siłownika, co przekłada się na szybsze zużycie tłoczyska, sworznia, a nawet korpusu ucha. Dodatkowo może pogorszyć się precyzja ruchu (np. w maszynach montażowych).

18. Co zrobić, gdy moje ucho skośne jest narażone na bezpośrednie chlapanie wodą morską?

• W takich warunkach aluminium anodowane jest dobrym wyborem, choć woda morska i tak może w dłuższym okresie powodować korozję szczelinową. Niezbędne jest też regularne spłukiwanie i konserwacja. Żeliwo wymagałoby jeszcze bardziej intensywnej ochrony (powłoki, malowanie). Można też rozważyć specjalne wykonania nierdzewne, o ile producent je oferuje.

19. Czy istnieje limit długości skoku siłownika przy użyciu ucha skośnego?

• Samo ucho skośne nie ogranicza teoretycznie długości skoku, natomiast trzeba uwzględnić efekty geometryczne. Im dłuższy skok, tym większe ryzyko ugięć i momentów zginających. Dla bardzo długich skoków (np. powyżej 1000 mm) warto skonsultować projekt z inżynierami, by nie doszło do nadmiernych naprężeń w miejscu mocowania.
