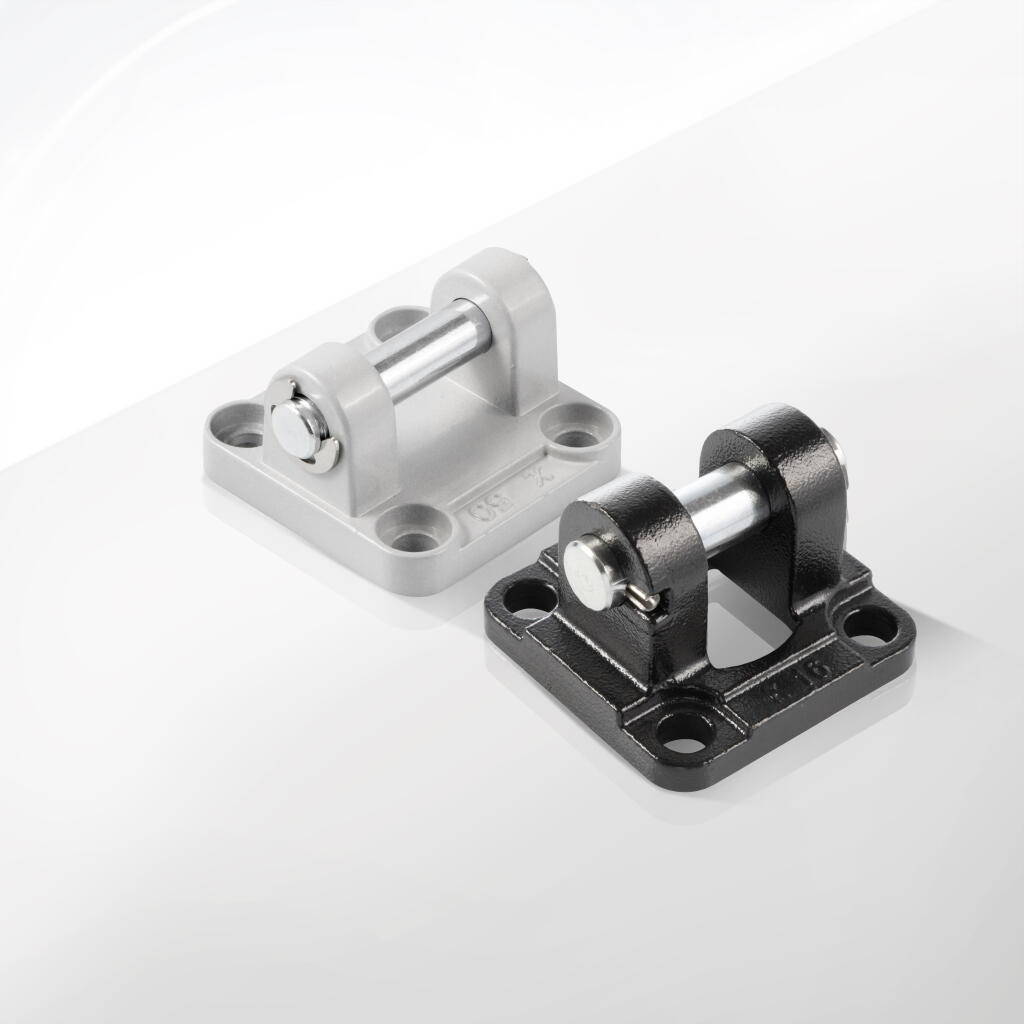

Widełki pojedyncze

Widełki pojedyncze do siłowników pneumatycznych marki CPP PREMA to specjalistyczne akcesoria, które zostały zaprojektowane w zgodzie z normami ISO 15552, ISO 6432 oraz ISO 21287. Ich głównym zadaniem jest pewne oraz stabilne połączenie tłoczyska siłownika pneumatycznego z wybranym elementem konstrukcyjnym instalacji. W ofercie obejmującej średnice od D32 aż do D320 można znaleźć szeroki wybór wersji materiałowych – żeliwo, aluminium oraz, w niektórych wykonaniach, stal. Dostępność wielu rozmiarów gwarantuje dopasowanie do różnorodnych rozwiązań w automatyce przemysłowej, gdzie wymaga się niezawodności oraz wysokiej wytrzymałości.

Te elementy, zwane potocznie „widełkami” lub „uchami widełkowymi”, wyróżniają się solidną konstrukcją, która pozwala na przenoszenie znaczących obciążeń osiowych i poprzecznych. Niektóre modele wyposażono w zabezpieczenie przed obrotem, aby dodatkowo chronić instalację przed niekontrolowanym ruchom obrotowym sworznia. Inne wersje mają w komplecie sworzeń z blokadą do przegubu kulowego, co daje pewność, że połączenie jest maksymalnie trwałe. Dzięki temu uzyskujemy pewność płynnej pracy siłownika i stabilności całego układu.

Wśród produktów z tej kategorii znajdują się na przykład:

• Widełki ze sworzniem do siłowników pneumatycznych D32 ISO15552/6432, ISO21287, żeliwo

• Widełki ze sworzniem do siłowników pneumatycznych D40 ISO15552/6432, ISO21287, aluminium

• Widełki ze sworzniem kpl. ISO D 50 z blokadą do przegubu kulowego NR

• … oraz wiele innych wariantów przeznaczonych do różnych średnic siłowników (D32, D40, D50, D63, D80, D100, D125, D160, D200, D250, D320).

Każdy produkt posiada dedykowany sworzeń, który współpracuje z otworem w tłoczysku siłownika, a także ze specjalnie przygotowanym otworem w widełce. W przypadku rozwiązań z zabezpieczeniem przed obrotem można liczyć na dodatkowe elementy blokujące, które ograniczają ryzyko przypadkowego rozłączenia bądź niekontrolowanego luzu. Takie zabezpieczenie przydaje się zwłaszcza w aplikacjach dynamicznych, gdzie siłownik wykonuje częste i szybkie ruchy.

Wysoka jakość wykonania tych akcesoriów od CPP PREMA przekłada się na długotrwałe i niezawodne działanie. Skrupulatnie dobrane materiały – w tym żeliwo o odpowiednich parametrach wytrzymałościowych, lekkie i odporne na korozję aluminium czy też stal – zapewniają właściwą nośność i odporność mechaniczną. Przy projektowaniu postawiono także na kompatybilność z popularnymi normami pneumatycznymi: ISO 6431/15552, ISO 6432 czy ISO 21287. To oznacza, że widełki współpracują z szeroką gamą siłowników dostępną na rynku, zarówno tych kompaktowych, jak i klasycznych o zwiększonym skoku.

Produkty te należą do kategorii:
Siłowniki Pneumatyczne \ Akcesoria i mocowania do siłowników pneumatycznych \ Osprzęt do siłowników ISO 6431/15552 D32-D320 \ Widełki i ucha \ Widełki pojedyncze.
Jest to miejsce, w którym każdy użytkownik systemów pneumatyki znajdzie odpowiednie elementy montażowe. Dzięki standaryzowanym wymiarom instalacja jest intuicyjna i nie wymaga skomplikowanych przeróbek konstrukcyjnych.

Oprócz aspektów funkcjonalnych, ważną rolę odgrywa także ergonomia użytkowania. Konstrukcja widełek pozwala na prosty i szybki montaż, co przyśpiesza proces uruchomienia linii produkcyjnej lub maszyny. Warto dodać, że wszystkie modele dostępne są w formie zestawu: widełki, sworzeń, a nierzadko także nakrętki oraz zawleczki czy zabezpieczenia. W ten sposób użytkownik otrzymuje gotowy do użycia komplet, który wystarczy jedynie przymocować do siłownika.

Wszelkie modele widełek od CPP PREMA przeszły restrykcyjne testy jakości, obejmujące zarówno kontrolę wymiarową, jak i sprawdzenie ich wytrzymałości mechanicznej. Jest to niezbędne, aby sprostać wymaganiom aplikacji przemysłowych, gdzie nierzadko występują wysokie obciążenia zmienne oraz działanie niekorzystnych warunków otoczenia (np. zapylenie, wysoka wilgotność czy wahania temperatury). W wielu przypadkach powierzchnia widełek jest dodatkowo zabezpieczana powłokami antykorozyjnymi, co znacznie przedłuża ich żywotność.

Jedną z zalet asortymentu widełek firmy CPP PREMA jest również elastyczność w doborze rozwiązań do konkretnego zastosowania. Jeśli w projekcie wymagana jest niższa masa części przy zachowaniu zadowalającej wytrzymałości, wówczas wybiera się widełki z aluminium. Gdy istotna jest maksymalna sztywność i odporność, stosuje się żeliwo o wzmocnionych parametrach mechanicznych. W pewnych sytuacjach (np. w przemyśle spożywczym czy chemicznym) spotyka się też warianty wykonane ze stali nierdzewnej, gwarantujące podwyższoną ochronę przed korozją.

Widełki pojedyncze do siłowników pneumatycznych znajdują niezwykle szerokie zastosowanie w praktycznie każdej dziedzinie przemysłu. Ich podstawowa funkcja – czyli bezpieczne połączenie tłoczyska z ruchomym elementem maszyny – sprawia, że możemy je spotkać w liniach produkcyjnych, zautomatyzowanych systemach pakowania, maszynach do przetwórstwa spożywczego, układach montażu samochodów czy nawet w aplikacjach laboratoryjnych. Wszędzie tam, gdzie występuje ruch posuwisto-zwrotny realizowany przez siłownik pneumatyczny, widełki pełnią rolę kluczowego łącznika, który przenosi siłę z siłownika na dalszy segment mechanizmu.

W przypadku maszyn pakujących lub sortujących, siłowniki pneumatyczne często pracują w trybie ciągłym, wykonując nawet kilkaset cykli na godzinę. Widełki marek takich jak CPP PREMA są w stanie sprostać tym wymaganiom ze względu na solidne wykonanie i odpowiednie materiały. Żeliwo jest tu cenione za swoją wytrzymałość i stabilność wymiarową, aluminium za niską masę i odporność na korozję, a w trudniejszych warunkach (np. kontakt z wilgocią czy agresywnymi środkami chemicznymi) sięga się po specjalnie zabezpieczone wersje, nierdzewne lub z dodatkowymi powłokami ochronnymi.

Sektory przemysłu, w których widełki do siłowników pneumatycznych są niezbędne, to między innymi:

1. Przemysł spożywczy i napojowy – automatyzacja linii rozlewniczych, pakowanie produktów spożywczych, obsługa taśm transportowych.

2. Przemysł farmaceutyczny – systemy dozujące, maszyny kapsułkujące, urządzenia do precyzyjnego ustawiania pojemników.

3. Przemysł samochodowy – linie montażowe w fabrykach samochodów, manipulatory, podnośniki pneumatyczne, układy wspomagające proces spawania.

4. Przemysł maszynowy i metalowy – prasy pneumatyczne, siłowniki w urządzeniach do cięcia i gięcia blach, robotyka przemysłowa.

5. Przemysł drzewny i meblarski – systemy dociskowe w automatycznych liniach do obróbki drewna, maszyny do sortowania desek.

6. Przemysł opakowaniowy – maszyny etykietujące, zamykarki, linie do foliowania produktów.

W każdej z wymienionych branż, widełki pomagają zapewnić stabilne i powtarzalne ruchy siłownika, co w praktyce przekłada się na większą precyzję i efektywność. Dodatkowo niektóre modele widełek wyposażone są w zabezpieczenie przed obrotem, co ma znaczenie w aplikacjach, gdzie ruch ma być prowadzony wyłącznie w jednej płaszczyźnie lub w sytuacjach, gdy siłownik narażony jest na niepożądane skręcanie.

Kolejnym istotnym zastosowaniem widełek jest możliwość ich wykorzystania wraz z tak zwanym przegubem kulowym (łożyskiem przegubowym). W ofercie CPP PREMA znajdziemy warianty z blokadą do przegubu kulowego, co umożliwia swobodę ruchów w wielu osiach przy zachowaniu pewnego mocowania. Takie rozwiązanie często bywa niezbędne w aplikacjach, gdzie konieczne jest kompensowanie niewielkich odchyłek kątowych czy brak idealnej współosiowości między siłownikiem a elementem roboczym.

W zależności od rozmiaru siłownika, dobiera się adekwatny typ widełki. Dla mniejszych średnic (np. D32, D40, D50) stosuje się lżejsze konstrukcje aluminiowe, które świetnie sprawdzą się w szybkich, lecz mniej obciążonych zadaniach. Natomiast w instalacjach wymagających wysokiej odporności na duże siły (siłowniki o średnicach D80, D100, D125, D160, D200, D250, a nawet D320) częściej stosuje się żeliwo. Żeliwo od lat słynie z doskonałych parametrów amortyzacyjnych i dużej wytrzymałości na obciążenia dynamiczne, co czyni je materiałem idealnym do ciężkich zastosowań przemysłowych.

Cechą wspólną wszystkich tych widełek jest szerokie pole manewru projektowego. Dzięki standaryzowanym wymiarom otworów montażowych i kompatybilności z normami ISO, inżynierowie mają dużą swobodę w doborze siłowników i akcesoriów. To pozwala z jednej strony uprościć proces projektowania linii i maszyn, a z drugiej ułatwić serwis. W razie awarii siłownika czy widełek, łatwo jest wymienić tylko dany element na inny o tych samych parametrach, bez konieczności modyfikacji całej instalacji.

Wielką zaletą szerokiej gamy tych akcesoriów jest również elastyczność w skalowaniu projektu. Jeśli w trakcie eksploatacji okaże się, że trzeba zwiększyć siłę działania siłownika (np. z D40 na D50 lub D63), to dzięki kompatybilnym uchwytom i widełkom proces modernizacji jest stosunkowo prosty. To wszystko sprawia, że widełki pojedyncze do siłowników pneumatycznych stają się nierozłącznym elementem każdej nowoczesnej fabryki, gdzie liczy się zarówno wydajność, jak i niezawodność.

W bardziej zaawansowanych aplikacjach, gdzie z uwagi na dynamiczne zmiany pozycji i duże prędkości pracy siłownika istnieje ryzyko odkształceń czy luźnych połączeń, zastosowanie mają modele z zabezpieczonym przed obrotem sworzniem. Taki mechanizm minimalizuje luzy i zapobiega przypadkowemu przekręceniu się sworznia, co w rezultacie wydłuża żywotność zarówno siłownika, jak i całego układu napędowego.

W kontekście osprzętu do siłowników pneumatycznych, dane techniczne widełek pojedynczych odgrywają kluczową rolę. Inżynierowie, projektanci i użytkownicy końcowi muszą znać podstawowe parametry, aby poprawnie dobrać je do swoich zastosowań. Dzięki rozbudowanej ofercie CPP PREMA, obejmującej różne rozmiary i materiały, możliwe jest precyzyjne dopasowanie akcesoriów do konkretnych wymagań.

Poniżej przedstawiono najważniejsze obszary, na które warto zwrócić uwagę przy analizie danych technicznych:

1. Średnica otworu na sworzeń (ØCD, ØD, itp.)

   • Średnica otworu, przez który przechodzi sworzeń, musi być zgodna z tłoczyskiem siłownika. Przykładowo, w widełkach do siłowników D32 znajdziemy zwykle otwór o średnicy dopasowanej do standardowego wymiaru tłoczyska 32 mm.

   • W dokumentacji technicznej znajdziemy też informacje o maksymalnym dopuszczalnym odchyleniu średnicy, które często wynosi kilka setnych milimetra (klasa tolerancji H7 czy H9).

2. Rozstaw otworów mocujących

   • Niektóre widełki posiadają dodatkowe otwory montażowe w części korpusu, co pozwala je przykręcić bezpośrednio do elementu maszyny. Wymiary tych otworów są znormalizowane w obrębie norm ISO, aby ułatwić projektowanie.

   • Istotne jest także zwrócenie uwagi na odległości (E, F, NF itp.), które pojawiają się w tabelach wymiarowych. Pozwalają one określić, jaki będzie zakres ruchu i jaką przestrzeń należy zapewnić w projekcie.

3. Długość całkowita widełki (ER, FL, MF)

   • Parametry takie jak ER, FL czy MF (w zależności od nazewnictwa w katalogach) odnoszą się do różnych wymiarów linearnych części widełki. Określają one, ile miejsca zajmuje cały podzespół, a także jak głęboko sięga sworzeń w korpus widełki.

   • W aplikacjach o ograniczonej przestrzeni montażowej te wymiary są krytyczne dla poprawnego działania siłownika.

4. Materiał i wytrzymałość

   • Widełki są wykonywane z żeliwa, aluminium lub (w niektórych seriach) ze stali. Każdy z materiałów ma inny poziom wytrzymałości, odporności na korozję, masę oraz cenę.

   • Żeliwo (np. żeliwo sferoidalne) zapewnia wysoką odporność na ścieranie i duże obciążenia statyczne oraz dynamiczne.

   • Aluminium jest lżejsze, bardziej odporne na korozję, lecz nieco mniej wytrzymałe w kontekście obciążeń udarowych.

   • Niektóre widełki mogą być pokryte powłokami ochronnymi (np. fosforanowaniem, cynkowaniem), co dodatkowo zabezpiecza je przed korozją.

5. Zabezpieczenie przed obrotem

   • W wersjach z zabezpieczeniem przed obrotem znajdziemy elementy konstrukcyjne (np. płaską powierzchnię, dodatkowe kołki, lub specjalny kształt), które uniemożliwiają niepożądany ruch sworznia w osi obrotu.

   • Parametry techniczne takich modeli często uwzględniają dodatkowe wymiary lub masę.

6. Nośność i momenty obciążeniowe

   • W niektórych katalogach widełek pojawiają się informacje o maksymalnej sile (w Niutonach) lub maksymalnym momencie obciążenia, jakie może przenieść dana konstrukcja.

   • W przypadku dużych średnic (np. D160, D200, D320) te wartości mogą być bardzo wysokie, co pozwala stosować widełki w ciężkich aplikacjach, np. przy manipulacji masywnymi elementami.

7. Normy i standardy

   • Wszystkie modele opisane w sekcji produktów spełniają normy ISO: ISO 15552, ISO 6431, ISO 6432 czy ISO 21287. Te standardy regulują wymiary gwintów tłoczysk, średnice oraz rozstawy mocowań.

   • Dzięki temu szeroko rozpowszechnionemu standardowi projektanci mogą łączyć siłowniki i akcesoria różnych producentów, bez ryzyka braku kompatybilności.

8. Temperatura pracy

   • Każdy materiał widełki ma określony zakres temperatur, w którym zachowuje deklarowane parametry. Na przykład żeliwo w standardowych warunkach przemysłowych dobrze znosi temperatury do kilkuset stopni Celsjusza, a aluminium jest nieco bardziej wrażliwe na wysokie temperatury, choć lepiej radzi sobie w warunkach niskich temperatur.

   • Warto sprawdzić, czy widełka posiada dodatkowe certyfikaty lub jest dedykowana do pracy w temperaturach ekstremalnych (np. w mroźniach lub piecach przemysłowych).

9. Wykończenie powierzchni

   • Gładkość powierzchni otworu na sworzeń czy strefy styku z siłownikiem ma wpływ na tarcie oraz zużycie mechaniczne.

   • Wysokiej jakości wykończenie powierzchni (np. obróbka CNC) skutkuje wyższą precyzją i mniejszą potrzebą konserwacji.

Wybór odpowiednich materiałów do produkcji widełek pojedynczych dla siłowników pneumatycznych ma ogromne znaczenie zarówno dla trwałości, jak i dla parametrów użytkowych. W portfolio CPP PREMA można znaleźć kilka opcji, co pozwala na precyzyjne dostosowanie akcesoriów do wymagań konkretnej aplikacji. W tej sekcji przyjrzymy się bliżej właściwościom poszczególnych materiałów, a także ich plusom i minusom w kontekście zastosowań przemysłowych.

1. Żeliwo

   • Charakterystyka ogólna: Żeliwo to stop żelaza z węglem (ponad 2% C), cechujący się wysoką wytrzymałością i świetnymi właściwościami tłumiącymi drgania. W maszynach przemysłowych często stosuje się żeliwo szare (GG) lub sferoidalne (GGG).

   • Zalety:

     • Bardzo dobra odporność na ściskanie i rozciąganie.

     • Dobra zdolność do tłumienia drgań (ważne w dynamicznych aplikacjach).

     • Stabilność wymiarowa nawet przy wahaniach temperatur.

   • Wady:

     • Większa masa w porównaniu do aluminium.

     • Gorsza odporność na korozję, choć można ją zwiększyć przez malowanie proszkowe lub powłoki ochronne.

     • Mniejsza plastyczność, co utrudnia obróbkę plastyczną (ale obróbka skrawaniem jest stosunkowo łatwa).

2. Aluminium

   • Charakterystyka ogólna: Aluminium to lekki metal o bardzo dobrej odporności na korozję. W pneumatyce często wykorzystuje się stopy aluminium takie jak Al6060 czy Al6061 (w zależności od wymagań wytrzymałościowych).

   • Zalety:

     • Niska masa, co pozwala zmniejszyć całkowitą wagę konstrukcji.

     • Dobra odporność na korozję – szczególnie przy anodowaniu.

     • Łatwość obróbki i formowania.

   • Wady:

     • Niższa wytrzymałość na obciążenia udarowe niż w przypadku żeliwa.

     • Może ulegać odkształceniom przy bardzo wysokich temperaturach.

     • Koszt materiału może być wyższy niż w przypadku niektórych stopów żeliwa.

3. Stal

   • Charakterystyka ogólna: Stal to stop żelaza z węglem i innymi pierwiastkami (Cr, Ni, Mo itp.), który charakteryzuje się wysoką wytrzymałością mechaniczną. W akcesoriach do siłowników pneumatycznych stosuje się głównie stale węglowe lub stopowe, często zabezpieczone antykorozyjnie.

   • Zalety:

     • Bardzo wysoka wytrzymałość i trwałość zmęczeniowa.

     • Możliwość stosowania w warunkach wysokich temperatur.

     • Dostępność różnych gatunków, w tym stal nierdzewna z dodatkami chromu i niklu.

   • Wady:

     • Wyższa gęstość niż aluminium (zwiększona masa).

     • Konieczność dodatkowego zabezpieczenia przed korozją (np. ocynk, fosforanowanie, malowanie).

     • Obróbka może być trudniejsza, zwłaszcza w przypadku stali hartowanych.

4. Powłoki ochronne i wykończenie powierzchni

   • W przypadku widełek żeliwnych czy stalowych, częstą praktyką jest stosowanie powłoki farby proszkowej bądź cynkowanie galwaniczne, które znacznie zwiększają odporność na korozję.

   • Anodowanie aluminium z kolei utwardza powierzchnię i poprawia odporność na ścieranie.

   • W specyficznych zastosowaniach (przemysł spożywczy, chemiczny) czasem wymaga się powłok atestowanych do kontaktu z żywnością lub agresywnymi chemikaliami.

5. Dlaczego dobór materiału ma znaczenie?

   • Trwałość i koszty eksploatacji: wybór żeliwa w aplikacjach o dużych obciążeniach zmniejsza ryzyko pęknięć i odkształceń. Z kolei aluminium może być preferowane w przypadku maszyn, gdzie ważna jest lekkość i redukcja bezwładności.

   • Bezpieczeństwo procesu: w liniach, w których może dochodzić do kontaktu z substancjami żrącymi, lepiej sprawdzą się materiały wysoko odporne na korozję lub dodatkowo zabezpieczone.

   • Efektywność energetyczna: mniejsza masa elementów ruchomych (np. aluminium) przekłada się na mniejsze zapotrzebowanie na energię do przyspieszania i hamowania.

   • Długość cyklu życia produktu: odpowiedni materiał i właściwe zabezpieczenie powierzchni pozwalają na wieloletnie użytkowanie bez konieczności częstych przestojów i wymian.

6. Procesy produkcyjne i kontrola jakości w CPP PREMA

   • CPP PREMA kładzie duży nacisk na zachowanie powtarzalności wymiarowej i jakościowej. Każda partia materiału jest sprawdzana pod kątem składu chemicznego i właściwości mechanicznych.

   • Obróbka CNC gwarantuje wysoką precyzję wykonania: otwory na sworzeń, powierzchnie styku i gwinty są frezowane oraz toczone z minimalnymi odchyłkami tolerancji.

   • Przed opuszczeniem linii produkcyjnej widełki przechodzą inspekcję, która potwierdza zgodność z założeniami projektowymi.

7. Podsumowanie wpływu materiałów na wybór widełek

   • Dla średnich obciążeń i zapotrzebowania na niską masę – warto rozważyć aluminium.

   • Dla ciężkich, dynamicznych aplikacji – zaleca się żeliwo.

   • Gdy wymagane są specjalne warunki (np. ekstremalne temperatury, wysokie zagrożenie korozją) – rozwiązaniem mogą być produkty stalowe lub powłoki typu Hardox, ewentualnie stale nierdzewne.

Prawidłowy montaż widełek pojedynczych w siłownikach pneumatycznych to podstawa bezawaryjnej pracy systemu. Choć proces ten wydaje się prosty, warto przestrzegać pewnych zasad, aby uzyskać optymalne rezultaty i uniknąć nieprzyjemnych niespodzianek. Poniżej przedstawiamy krok po kroku, jak przeprowadzić instalację, uwzględniając kwestie bezpieczeństwa i trwałości połączenia.

1. Przygotowanie narzędzi i stanowiska

   • Upewnij się, że masz do dyspozycji klucze nasadowe lub płaskie odpowiednie do śrub, którymi mocowane będą widełki (jeśli konieczne jest mocowanie do konstrukcji).

   • W przypadku widełek ze sworzniem i zawleczką przygotuj zestaw szczypiec do osadzenia zawleczki lub innych elementów blokujących.

   • Oceń warunki stanowiska: czy masz wystarczająco miejsca na operowanie narzędziami? Czy środowisko jest wolne od nadmiernego pyłu i zanieczyszczeń?

2. Sprawdzenie kompatybilności

   • Zweryfikuj, czy wybrane widełki faktycznie pasują do średnicy i typu siłownika (np. D40, D50, D63 itp.).

   • Upewnij się, że wymiary otworu na sworzeń w widełce oraz na tłoczysku są zgodne z dokumentacją techniczną.

   • Sprawdź, czy sworzeń (jeśli dołączony w zestawie) ma właściwą długość i średnicę.

3. Czyszczenie i wstępna konserwacja

   • Przed montażem usuń wszelkie zabrudzenia, opiłki i pozostałości oleju z powierzchni widełki oraz tłoczyska.

   • Jeśli widełka wymaga smarowania (np. w aplikacjach wysokotemperaturowych lub o wysokim współczynniku tarcia), użyj dedykowanego smaru. Upewnij się, że środek smarny nie reaguje negatywnie z materiałem widełki.

4. Montaż widełki na tłoczysku

   • Delikatnie wsuń tłoczysko siłownika w przestrzeń widełki. Jeśli używasz modelu z dodatkowym miejscem na łożysko kulowe, upewnij się, że element jest prawidłowo wycentrowany.

   • Włóż sworzeń w otwory widełki oraz tłoczyska. Jeśli zestaw posiada zabezpieczenie przed obrotem, zwróć uwagę, aby wycięcie lub kołek ustalający było umieszczone we właściwym miejscu.

   • Zabezpiecz sworzeń przy pomocy zawleczki, klina, nakrętki lub innych elementów blokujących dołączonych do zestawu. Upewnij się, że nie ma luzu, który mógłby powodować drgania.

5. Dokręcenie połączeń

   • Jeżeli widełka jest wyposażona w otwory montażowe przeznaczone do przykręcenia jej do konstrukcji, dokręć odpowiednio śruby.

   • Stosuj momenty dokręcania zalecane przez producenta (jeśli takie wartości są dostępne w dokumentacji).

   • Uważaj, aby nie przekroczyć dopuszczalnego momentu, co mogłoby skutkować uszkodzeniem gwintu lub deformacją elementu.

6. Kontrola osiowości

   • Po złożeniu całego zestawu sprawdź, czy oś siłownika jest prawidłowo wycentrowana w stosunku do osi ruchu, jakie widełka ma realizować.

   • Zbyt duże odchylenie kątowe może skutkować nadmiernym zużyciem sworznia i widełki oraz naprężeniami w tłoczysku. W razie potrzeby skoryguj pozycję siłownika lub szerokość obudowy, do której jest mocowany.

7. Regulacja skoku i testy ruchu

   • Uruchom siłownik przy minimalnym ciśnieniu zasilającym, aby sprawdzić płynność ruchu.

   • Sprawdź, czy w skrajnych położeniach siłownik nie napotyka przeszkód, a widełka nie ociera się o inne elementy konstrukcji.

   • W razie potrzeby wprowadź regulacje: przesunięcie siłownika, zmianę ciśnienia, dodatkowe ograniczniki czy zderzaki.

8. Kontrola elementów blokujących

   • Po pierwszych testach sprawdź, czy zawleczka, nakrętka czy pierścień segera (w zależności od modelu) są wciąż stabilnie osadzone.

   • W aplikacjach o wysokich wibracjach warto rozważyć użycie środków typu Loctite w gwintach lub specjalnych nakrętek samohamownych.

9. Konserwacja okresowa

   • Po zakończeniu montażu zaleca się regularne sprawdzanie stanu widełek w trakcie eksploatacji.

   • W maszynach pracujących w trudnych warunkach (pył, wilgoć, substancje chemiczne) warto częściej czyścić i smarować elementy, zwłaszcza jeśli siłownik pracuje z dużą częstotliwością.

   • W razie wykrycia luzów lub pęknięć należy wymienić widełkę na nową zgodną ze specyfikacją.

Poniżej zebraliśmy najczęściej zadawane pytania dotyczące widełek pojedynczych do siłowników pneumatycznych, wraz z odpowiedziami, które pomogą użytkownikom, konstruktorom i serwisantom w codziennej pracy z osprzętem marki CPP PREMA.

1. Jak dobrać odpowiednie widełki do mojego siłownika pneumatycznego?

   • Należy rozpocząć od ustalenia podstawowych danych: średnicy siłownika (D32, D40, D50, D63, D80, D100, D125, D160, D200, D250, D320), typu normy (ISO 6432, ISO 15552, ISO 21287) i maksymalnych sił działających w układzie.

   • Następnie sprawdź dokumentację techniczną, aby zweryfikować wymiary otworów na sworzeń, rozstaw śrub czy inne kluczowe parametry.

   • Wybierz materiał (żeliwo, aluminium, stal) z uwzględnieniem warunków pracy (obciążenia, temperatura, korozja).

2. Czym różni się widełka wykonana z żeliwa od wersji aluminiowej?

   • Żeliwo cechuje się większą wytrzymałością i odpornością na drgania, co sprawdza się w cięższych aplikacjach.

   • Aluminium jest lżejsze i bardziej odporne na korozję, dlatego zyskuje popularność w aplikacjach, gdzie ważna jest niewielka masa i brak konieczności dźwigania dużych obciążeń.

   • Wybór zależy więc głównie od rodzaju aplikacji, poziomu obciążeń oraz wymogów co do wagi całego układu.

3. Czy wszystkie widełki pasują do norm ISO 6431, ISO 15552 i ISO 6432?

   • Tak, oferta CPP PREMA została zaprojektowana w taki sposób, aby pokrywała szeroki wachlarz norm ISO w obszarze pneumatyki.

   • Każdy model widełki jest oznaczony tak, by od razu było jasne, z jaką średnicą siłownika i jaką normą współpracuje. Warto jednak zawsze upewnić się w dokumentacji, czy dany produkt jest kompatybilny z naszym siłownikiem.

4. Do czego służy zabezpieczenie przed obrotem w widełce?

   • Zabezpieczenie przed obrotem (np. kołek ustalający, płaskie powierzchnie) chroni sworzeń przed przypadkowym przekręceniem się w trakcie pracy siłownika.

   • Jest to szczególnie przydatne w układach o wysokiej częstotliwości ruchów, dużych prędkościach czy obciążeniach udarowych, gdzie występują spore wibracje i ryzyko luzów.

5. W jakich sytuacjach warto zastosować widełki ze sworzniem i blokadą do przegubu kulowego?

   • Gdy w aplikacji występują niewielkie odchyłki kątowe, brak idealnej współosiowości lub konieczność ruchu w wielu płaszczyznach.

   • Blokada do przegubu kulowego zapewnia pewne i stabilne mocowanie, a jednocześnie umożliwia kompensację ruchów, co chroni siłownik przed nierównomiernym obciążeniem.

6. Czy mogę samodzielnie pomalować lub ocynkować widełki w celu zwiększenia odporności na korozję?

   • Tak, jednak zaleca się skonsultowanie tego z producentem lub dostawcą. Czasem istnieje ryzyko, że wysoka temperatura (w procesach malowania proszkowego) lub chemikalia używane w ocynkowaniu mogą wpłynąć na strukturę materiału.

   • Wiele modeli fabrycznie posiada powłoki ochronne. Jeśli konieczna jest dodatkowa warstwa zabezpieczająca, najlepiej postawić na profesjonalne usługi lub zamówić wariant już zabezpieczony.

7. Jak często należy przeprowadzać konserwację i przeglądy widełek?

   • Zaleca się regularne przeglądy co pewien okres zależny od intensywności eksploatacji: np. raz na kilka miesięcy w aplikacjach lekkich lub co kilkaset godzin pracy w środowisku ciężkim (duże drgania, kurz, substancje agresywne).

   • W trakcie konserwacji zwróć uwagę na stan sworznia (czy nie jest wytarty), zawleczek i powierzchni styku. W przypadku luzów lub pęknięć nie należy kontynuować eksploatacji i konieczna jest wymiana elementów na nowe.

8. Czy mogę zamontować widełki w pozycji pionowej, czy są one przeznaczone wyłącznie do montażu poziomego?

   • Widełki mogą być montowane w dowolnej pozycji przestrzennej, o ile zapewnimy właściwe podparcie i stabilność konstrukcji oraz uwzględnimy kierunki obciążenia.

   • Ważne jest jednak, by w montażu pionowym zadbać o to, aby sworzeń był odpowiednio zabezpieczony przed wypadnięciem (np. zawleczką).

9. Co zrobić, jeśli zauważę nadmierne luzy na połączeniu widełki z tłoczyskiem?

   • W pierwszej kolejności zdemontuj widełkę i sprawdź, czy nie doszło do zużycia lub uszkodzenia sworznia.

   • Sprawdź, czy otwór w widełce nie został wyrobiony. W razie wątpliwości pomiarowych warto skontaktować się z serwisem lub producentem.

   • Jeśli widełka uległa deformacji, najlepszym rozwiązaniem będzie jej wymiana na nową sztukę.

10. Czy istnieją specjalne warianty widełek do pracy w wysokich lub ekstremalnych temperaturach?

• Tak, często w ofercie znajdują się wersje żeliwne lub stalowe z odpowiednimi uszczelnieniami czy powłokami, dostosowane do pracy w temperaturach wyższych niż standardowe 80–120°C.

• W razie potrzeby, warto wcześniej zgłosić producentowi szczegółowe wymagania dotyczące warunków pracy, aby otrzymać dedykowaną propozycję materiałową.

11. Jakie są konsekwencje złego doboru lub nieprawidłowego montażu widełek?

• Może dochodzić do nierównomiernego zużycia tłoczyska, przeciążeń siłownika, a w skrajnych przypadkach – do pęknięć widełki i awarii całego układu.

• Złe wycentrowanie i brak osiowości prowadzi do zwiększonego tarcia, co skraca żywotność siłownika.

• Nieprawidłowy montaż grozi nawet zagrożeniem bezpieczeństwa personelu i uszkodzeniami maszyn.

12. Czy dostępne są części zamienne, takie jak same sworznie, zawleczki czy elementy blokujące?

• Wiele modeli CPP PREMA oferuje możliwość dokupienia poszczególnych komponentów, takich jak same sworznie czy elementy zabezpieczające. W razie potrzeby skontaktuj się z działem obsługi klienta lub sprawdź katalog produktowy.

• Dzięki temu nie trzeba wymieniać całego zestawu, jeśli np. zużyciu uległ wyłącznie sworzeń.

13. Czy produkty CPP PREMA można stosować w układach hydraulicznych?

• Choć projektowane są głównie z myślą o pneumatyce, w wielu przypadkach widełki mogą być używane również w lekkich aplikacjach hydraulicznych.

• Jednak przy wyższych ciśnieniach hydraulicznych (np. powyżej 100–200 bar) zaleca się stosowanie akcesoriów dedykowanych do hydrauliki, które mogą mieć inne parametry wytrzymałości.

14. Dlaczego warto inwestować w markowe widełki, a nie w tanie zamienniki?

• Produkty markowe, takie jak te od CPP PREMA, gwarantują zachowanie norm wymiarowych i jakościowych.

• Tanie zamienniki mogą mieć gorsze wykonanie, niewłaściwą obróbkę cieplną lub niespełnione tolerancje, co w efekcie prowadzi do szybkiego zużycia, awarii lub braku kompatybilności z siłownikiem.

• Inwestycja w wysoką jakość przekłada się na stabilność produkcji i niższe koszty eksploatacji w dłuższej perspektywie.
