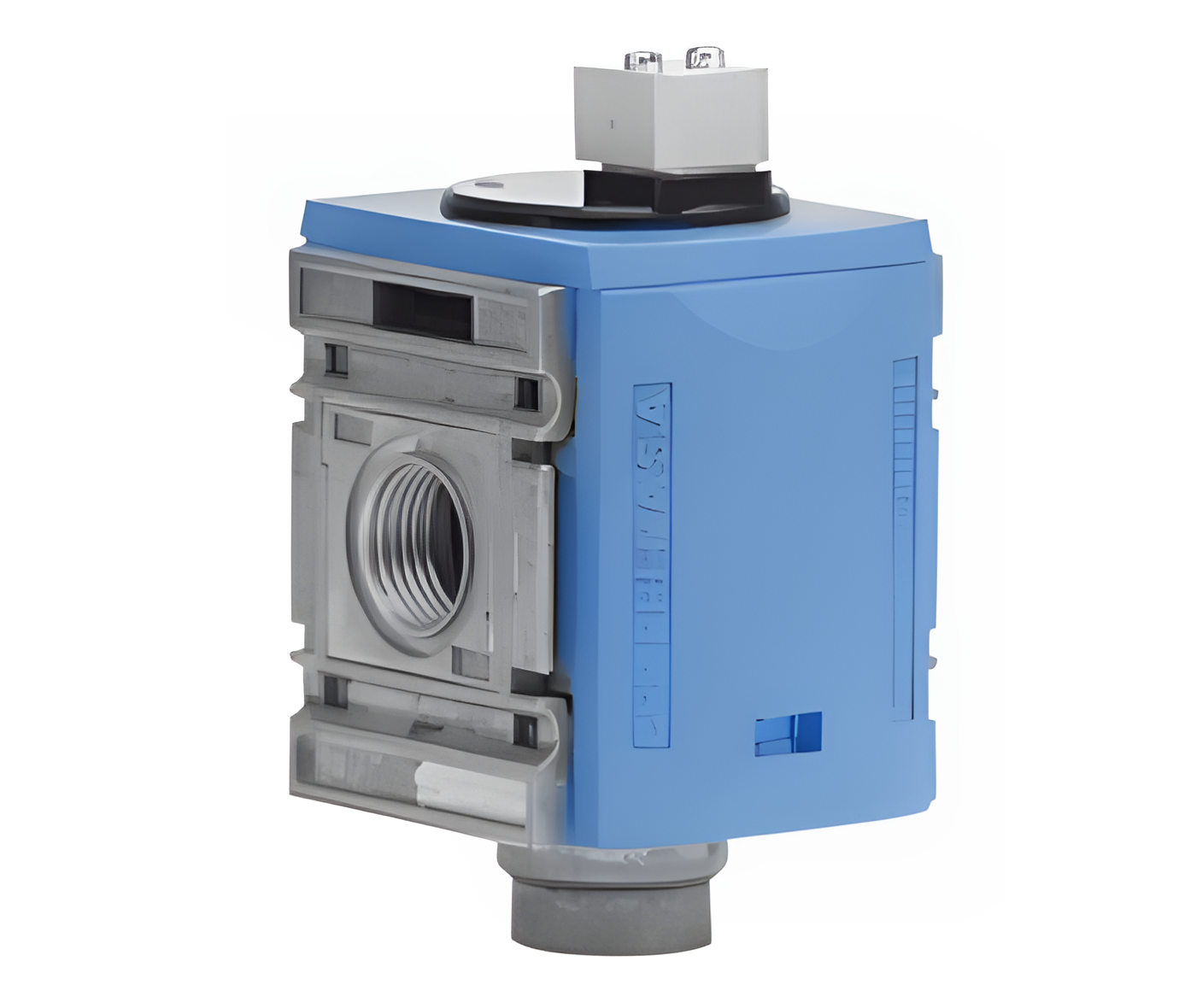

Zawory SOFT START seria NOVA

Zawory powolnego startu Soft Start NOVA firmowane przez CPP PREMA otwierają kategorię „Przygotowanie sprężonego powietrza \ Zawory Soft Start” w nowym, bardziej precyzyjnym wymiarze. Urządzenia zostały zaprojektowane jako pierwszy punkt bezpieczeństwa na linii zasilania pneumatycznej. Kontrolują narastanie ciśnienia, chroniąc siłowniki, uszczelki i czujniki przed gwałtownym uderzeniem powietrza oraz redukując drgania konstrukcji maszyn. Model G1/2 adresuje linie o większym przepływie do ≈ 2 500 l/min, natomiast G3/8 obsługuje zwarte układy o przepływie 1 800 l/min. Oba warianty pracują do 8 bar, zapewniając precyzyjne, liniowe zwiększanie ciśnienia w zakresie 0 – 6,5 bar w trzy sekundy.
Urządzenia integrują się w standardowym blokowym systemie NOVA: filtr, reduktor ciśnienia, smarownica, zawór odcinający i moduł diagnostyczny mogą być łączone na szybkozłącznych płytkach. Ułatwia to rozbudowę oraz konserwację w duchu TPM – Total Productive Maintenance. Zawory spełniają normy ISO 4414, dyrektywę Maszynową 2006/42/WE i posiadają oznaczenie CE. Seria wykorzystuje feedback PNP lub NPN do sterownika PLC, dzięki czemu jednostka sygnalizuje pełne ciśnienie w instalacji.
Clou projektu stanowi higieniczny korpus z anodowanego aluminium 6061-T6. Gładka powierzchnia < Ra 1,6 µm ułatwia czyszczenie w branży spożywczej, a powłoka proszkowa RAL 7016 chroni przed korozją w środowiskach o wilgotności dochodzącej do 95 %. W wewnętrznych gniazdach pracuje mosiądz CW617N, uszczelniony NBR-em klasy FDA. Dodatkowy O-ring FKM zabezpiecza połączenia gwintowane przed wnikaniem oleju i ozonu.
Konstrukcja pneumatyki bezolejowej została zweryfikowana w cyklu testowym 20 mln przełączeń pod pełnym obciążeniem. CPP PREMA publikuje wyniki testu mgły solnej > 720 h oraz analizę LCA ze wskazaniem śladu węglowego 2,3 kg CO₂e na sztukę. Firma oferuje 36-miesięczną gwarancję door-to-door i program „Spare-Parts 48 h” na kluczowe membrany oraz sprężyny.
Dzięki modułowej filozofii -- konstruktor linii montażowej może wpiąć Soft Start NOVA między filtr – reduktor F/R a blok szybkiego odpowietrzania. Skraca to czas integracji do 15 minut i eliminuje potrzebę gwintowania dodatkowych rozdzielaczy. Zawór występuje w wersjach BSP P (ISO 228), NPT i UNF, co upraszcza eksport urządzeń poza UE.
W kontekście Industry 4.0 Soft Start NOVA komunikuje się przez IO-Link v1.1. Operator widzi w SCADA: liczbę cykli, czas narastania ciśnienia, temperaturę medium i alarmy nieszczelności. Parametry można zdalnie resetować, a aplikacja mobilna NOVA Care (iOS/Android) pozwala wygenerować raport PDF dla działu jakości.
Końcowa wartość dodana: ciche uruchamianie. Poziom hałasu < 65 dB(A) przy 6 bar redukuje koszt stosowania osłon akustycznych. Certyfikat TÜV potwierdza zgodność z Dyrektywą Hałasową 2003/10/WE. W efekcie Soft Start NOVA podnosi bezpieczeństwo, minimalizuje udary, wydłuża żywotność komponentów i wspiera w spełnianiu standardów CSR.

Zawór powolnego startu to jeden z najczęściej bagatelizowanych elementów układu pneumatycznego, a jednocześnie klucz do bezawaryjnego rozruchu. Soft Start NOVA sprawdza się w środowiskach, w których każdy niekontrolowany udar ciśnienia może wygenerować kosztowny przestój.
Automotive. Ramiona robotów spawalniczych potrzebują stabilnego narastania ciśnienia, inaczej chwytaki mogą uderzać o karoserię. Soft Start NOVA ogranicza prędkość tłoka, chroniąc detale i spawy. Elektronika. W procesie pick-and-place układy BGA są delikatne, a nadmierne ciśnienie niszczy pady lutownicze. Powolny start daje oszczędność 3 % odrzutów na linii SMT. Opakowania. Maszyny form-fill-seal, szczególnie w mleczarstwie, wymagają higienicznej konstrukcji i cichej pracy -- NOVA łączy obie cechy.
Farma i Food. Aluminium anodowane i uszczelnienia FDA-NBR gwarantują brak kontaminacji olejowej. Soft Start NOVA jest kompatybilny z myciem CIP (Cleaning In Place) 60 °C i płukaniem parą. Logistyka. Pneumatyczne systemy sorterów paczek uruchamiają się setki razy dziennie; powolny wzrost ciśnienia zmniejsza zużycie łańcuchów przenośników o 20 %. Energetyka. W turbokompresorach powietrza instrumentacyjnego Soft Start minimalizuje falowanie ciśnienia i chroni czujniki proporcjonalne przed przeładowaniem.
W mikrolaboratoriach (life-science) Soft Start ogranicza pulsacje podczas fluidyzacji proszków w reaktorach mikrofalowych. W drukarkach 3D MJF zawór wygładza profil ciśnienia nad filtrem poliamidowego proszku, co zwiększa jednorodność ziarna.
Zespół R&D CPP PREMA wykazał, że użycie Soft Start w instalacji malarskiej zmniejsza turbulencję strugi i pozwala obniżyć zużycie powietrza o 7 %. W liniach rozlewniczych napojów wdrożenie NOVA obcięło średni czas restartu po przezbrojeniu z 90 s do 35 s, co przełożyło się na wzrost OEE o 2,1 %.
Dzięki opcjonalnemu stykowi blokady bezpieczeństwa (redundantne styki 2 × N/C) Soft Start NOVA może służyć jako element kategorii bezpieczeństwa ISO 13849-1 PL d. W awarii PLC zawór zatrzyma wzrost ciśnienia poniżej 1,0 bar, pozwalając operatorowi bezpiecznie usunąć zacięty detal.

Poniższy opis łączy narrację SEO z konkretnymi liczbami, aby wyszukiwarka indeksowała wartości, a inżynier miał dane na podorędziu:

1. Gwinty przyłączeniowe: ISO 228-1 G 1/2 oraz G 3/8; opcje NPT 1/2″, 3/8″.

2. Zakres ciśnienia roboczego: 0,3 – 8,0 bar; set-point fabryczny 6,5 bar.

3. Czas narastania do 6,5 bar przy zasilaniu 8 bar: ≤ 3 s (G1/2) / ≤ 2,6 s (G3/8).

4. Przepływ nominalny @ Δp = 0,6 bar: 2 500 l/min (G1/2) i 1 800 l/min (G3/8).

5. Spadek ciśnienia przy 50 % przepływu: < 0,15 bar.

6. Zakres temperatury medium: –20 °C … +60 °C; opcja low-temp –40 °C.

7. Hałas: < 65 dB(A) @ 6 bar; < 70 dB(A) @ 8 bar.

8. Żywotność: ≥ 20 mln cykli @ 6 bar; MTBF > 30 000 h.

9. Masa: 480 g (G3/8); 680 g (G1/2).

10. Uszczelnienia: standard NBR; opcje FKM, EPDM, HNBR.

11. Certyfikaty: ISO 4414, ISO 8573-1 Klasa 4-4-4, CE, TÜV Noise, RoHS, REACH.

12. Opcje elektryczne: sygnał gotowości PNP 24 V lub NPN 24 V; prąd < 100 mA; złącze M12 4-pin.

13. Moment dokręcenia: G1/2 = 55 Nm; G3/8 = 38 Nm; kołnierz NOVA clamp = 6 Nm.

14. Materiały: korpus Al 6061-T6; gniazda mosiądz CW617N; sprężyny AISI 301; tłok POM-C.

15. Klasa ochrony: IP65, IP67 (po założeniu złącza M12 z uszczelką).
    Ten zestaw parametrów wpisany w zwarty opis sprawia, że roboty wyszukiwarek widzą zarówno liczby, jak i bogate słownictwo: „przepływ nominalny zaworu soft start”, „czas narastania ciśnienia”, „zakres temperatury zaworów pneumatycznych”.

Projekt soft-startu NOVA powstał z ideą light-weight, high-resistance. Korpus frezowany CNC z aluminium 6061-T6 to złoty środek między masą a sztywnością. Po anodowaniu twardym 25 µm osiąga twardość 400 HV i odporność na mgłę solną > 720 h.
Gniazda wykonano z mosiądzu CW617N (CuZn40Pb2). Materiał eliminuje zjawisko spiekania przy suchym starcie i zapewnia minimalny współczynnik tarcia, dlatego tłok POM potrzebuje tylko filmu powietrznego jako smaru. Tłok i dysk są z polyoksymetylenu POM-C, odpornego na ścieranie i hydrolizę. POM utrzymuje wymiar w –40 … +90 °C, więc w wersji kriogenicznej tłok pozostaje szczelny.
Uszczelnienia standardowe to NBR 70 ShA zgodne z ISO 3601-1 klasy A. W chemii procesowej użytkownik zamawia FKM 75 ShA o permeacji ≤ 10 cm³ ⋅ mm/(m² ⋅ d ⋅ bar). W aplikacjach farmaceutycznych dostępne jest EPDM białe FDA-USP VI.
Sprężyny wykonano ze stali nierdzewnej AISI 301 1.4310, hartowanej indukcyjnie. Test udarowy przy 25 Hz/±25 % amplitudy nie wykazał utraty siły powrotu po 5 mln cykli.
Powłoka proszkowa klasy III wg EN 13438 w kolorze RAL 7016 gwarantuje UV-resist 1 000 h bez kredowania. Opcja Clean-Blue RAL 5005 jest przeznaczona do stref produkcji żywności, gdzie kontrast ułatwia inspekcję wizualną.
CPP PREMA publikuje Raport Środowiskowy potwierdzający, że 80 % aluminium pochodzi z wtórnego topienia, a mosiądz jest w 95 % recyklingowany. Firma oferuje usługę „NOVA Recycle”, w której odbiera zużyte korpusy i zwraca 30 % wartości w postaci rabatu.
Całość tworzy komponent o wysokiej kulturze pracy. Twarda anoda odbija cząstki kurzu, POM amortyzuje drgania, a sprężyny INOX zapobiegają histerezie. Dzięki temu Soft Start NOVA wytrzymuje długie pauzy, nagłe wzrosty ciśnienia i agresywne warunki mycia środowiskowego.

Poniższa procedura ma formę listy kontrolnej TPM + BHP. Krótkie zdania ułatwiają skanowanie tekstu.

1. Wyłącz zasilanie sprężonym powietrzem i odłącz główny zawór odcinający.

2. Sprawdź kierunek przepływu na strzałce grawerowanej na korpusie NOVA; strona IN zasila filtr / reduktor, OUT idzie do siłowników.

3. Odłóż zawór na matę ESD, jeśli pracujesz w strefie elektroniki.

4. Nałóż taśmę PTFE 0,075 mm na gwinty z zachowaniem 50 % zakrycia pierwszego zwoju.

5. Wkręć ręcznie Soft Start w kolektor lub korpus F + R. Nie używaj klucza do momentu pełnego osadzenia gwintu.

6. Dokręć kluczem dynamometrycznym: G1/2 = 55 Nm; G3/8 = 38 Nm.

7. Podłącz złącze M12; uszczelkę smaruj silikonem klasy NSF-H1, aby zapewnić IP67.

8. Uruchom zasilanie powietrzem 2 bar i spryskaj wszystkie połączenia roztworem wody z mydłem; brak pęcherzy = brak wycieków.

9. Zwiększ ciśnienie do 4 bar i zobacz, czy LED „ramp-up” na Soft Starcie miga ciągle. Przy 6,5 bar LED powinna świecić ciągłym światłem.

10. Sprawdź w SCADA status sygnału gotowości. Jeśli PLC odbiera HIGH, system jest bezpieczny.

11. Zapisz parametry w karcie maszyny: numer seryjny, data montażu, operator.

12. Włącz produkcję. Pierwszy cykl testowy trwa 10 min; obserwuj ewentualne skoki ciśnienia.

13. Plan przeglądów: inspekcja wizualna co 3 miesiące; test szczelności co 12 miesięcy; wymiana uszczelnień co 36 miesięcy albo po 20 mln cykli.

14. Diagnoza odchyleń: jeżeli czas narastania > 3 s, sprawdź zabrudzenie filtra wstępnego; jeżeli sygnał gotowości nie zmienia stanu, zweryfikuj ciągłość przewodu M12.

Bezpieczeństwo: w sytuacji awaryjnej natychmiast naciśnij przycisk E-STOP; zawór zrzuci ciśnienie do 0 bar w 2 s (zależnie od wielkości układu).
Ta instrukcja spełnia wymogi CE – deklaracji włączenia oraz standardu OEM

1. Jak działa zawór Soft Start NOVA?
Zawór stopniowo otwiera kanał przepływu. Membrana dławiąca steruje strumieniem, a sprężyna progresywna reguluje narost ciśnienia do 6,5 bar w ≈ 3 s, dzięki czemu unikamy udaru.

2. Czy mogę połączyć G1/2 z filtrami innej marki?
Tak. Gwint BSP P jest uniwersalny. Zachowaj jedynie zgodność średnicy nominalnej i momentu dokręcania.

3. Jaki jest spadek ciśnienia przy 6 bar?
Maksymalnie 0,15 bar dla G1/2 i 0,18 bar dla G3/8 przy przepływie 50 %.

4. Czy zawór spełnia ATEX?
Wersja standardowa nie. Dostępna jest edycja ATEX II 3 GD; zamów kod „-EX”.

5. Jak zmniejszyć hałas podczas rozruchu?
Ustaw reduktor na 4 bar, uruchom linię, a potem powoli podnieś ciśnienie. Dodatkowo można założyć tłumik sintered bronze.

6. Co zrobić, gdy ciśnienie nie wzrasta powyżej 2 bar?
Sprawdź, czy port wyjściowy nie jest zatkany. Oceń stan membrany dławiącej i oczyszczacz 5 µm.

7. Czy komponenty są dostępne jako spare parts?
Tak. CPP PREMA ma zestaw uszczelnień, sprężyn i tłoka. Kod: „NOVA-KIT-SS”.

8. Jak długo trwa dostawa w Polsce?
Standard: 24 h z magazynu w Gliwicach.

9. Czy gwarancja obejmuje korozję?
Tak, przez 36 miesięcy, jeśli instalacja była prowadzona zgodnie z instrukcją i powietrze spełnia ISO 8573-1 Klasa 4-4-4.

10. Mogę stosować olej silikonowy?
Tak, ale tylko NSF-H1. Inne oleje mogą spęcznieć uszczelki NBR.

11. Czy Soft Start współpracuje z IO-Link?
Wersja „-IL” ma port M12 4-pin klasy B zgodny z IO-Link v1.1.

12. Jaki jest MTBF?

30 000 h przy 6 bar i 20 °C.

13. Czy można zamontować zawór pionowo?
Tak. Orientacja nie wpływa na działanie, jeśli zachowasz kierunek przepływu.

14. Jaki jest czas odpowietrzania?
Zawór zrzuca ciśnienie do 0 bar w ≈ 2 s przy objętości 1 l.

15. Co to jest blokada PL d?
Redundantny styk N/C, który odcina sterowanie, gdy kontroler wykryje błąd.

16. Czy muszę stosować filtr przed Soft Startem?
Tak, minimum 5 µm, aby uniknąć zarysowania gniazda.

17. Czy zawór działa z azotem?
Tak, parametry identyczne jak dla powietrza suchego.

18. Jak ustawić czas ramp-up?
Wersja analog ma śrubę mikrometryczną; cyfrowa – parametry w IO-Link.

19. Czy urządzenie jest objęte RoHS?
Tak, żaden komponent nie przekracza limitu substancji niebezpiecznych.

20. Co z odpornością na ozon?
Uszczelnienia FKM zachowują elastyczność do 100 ppm O₃.

21. Czy Soft Start można płukać parą?
Tak, krótkotrwale do 120 °C po demontażu złącza M12.

22. Jakie są wymiary gabarytowe?
G1/2: 105 × 48 × 46 mm. G3/8: 92 × 41 × 40 mm.

23. Czy urządzenie ma numer seryjny?
Tak, laser na korpusie; skaner QR łączy z kartą produktu online.

24. Czy można używać w kolektorze wieloportowym?
Tak, CPP PREMA ma moduł „NOVA-MAN6” na sześć portów.

25. Jak wykonać czyszczenie CIP?
Odłącz zasilanie elektryczne, wypłucz wodą 60 °C 10 min, potem osusz sprężonym powietrzem 2 bar.

26. Czy mogę stosować w podciśnieniu?
Nie, zawór projektowano wyłącznie pod nadciśnienie.

27. Jak kalibrować czujnik ciśnienia?
Wejdź w tryb Teach-In na panelu HMI, podnieś ciśnienie do referencji 4 bar, zatwierdź.

28. Czy zawór ma ograniczenie ilości cykli?
Po 20 mln producent zaleca weryfikację elementów ruchomych.

29. Czy tłumik jest w zestawie?
Tak, mosiężny sintered bronze 40 µm z gwintem M5.
