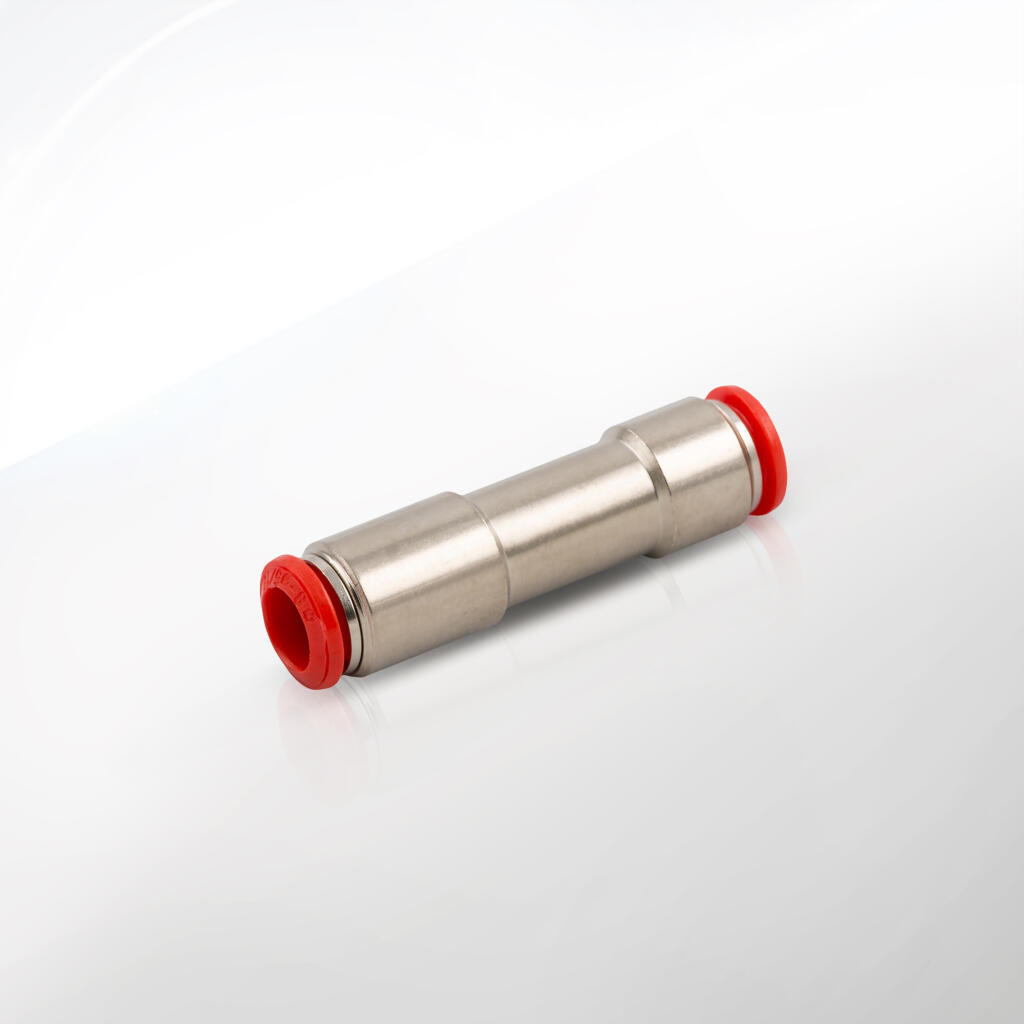

Zawory zwrotne wtykowe mosiężne typ 80.5002

Zawory zwrotne wtykowe mosiężne to innowacyjne rozwiązania z zakresu armatury przemysłowej i hydrauliki siłowej, zaprojektowane z myślą o niezawodnym i skutecznym zapobieganiu przepływowi zwrotnemu mediów w instalacjach. Oferta obejmuje między innymi Zawór zwrotny wtykowy prosty do węża fi 4 mm, mosiądz niklowany /6064-A/, Zawór zwrotny wtykowy prosty do węża fi 6 mm, mosiądz niklowany /6064-A/ oraz Zawór zwrotny wtykowy prosty do węża fi 8 mm, mosiądz niklowany /6064-A/. Wszystkie warianty zostały stworzone z myślą o różnorodnych zastosowaniach, pozwalając na precyzyjne dopasowanie do wymogów konkretnej aplikacji. Dzięki wykorzystaniu wyselekcjonowanych materiałów, takich jak mosiądz niklowany, zawory wyróżniają się długim czasem eksploatacji oraz wysoką wytrzymałością na warunki zewnętrzne, w tym na korozję i zużycie.

Najważniejszą cechą zaworów zwrotnych wtykowych jest ich zdolność do przepuszczania medium (np. powietrza lub innej substancji) tylko w jednym, pożądanym kierunku. Mechanizm blokuje przepływ wsteczny, gwarantując bezpieczeństwo i stabilność pracy całego układu. Zawory te są szczególnie cenione w miejscach, gdzie niepożądany cofający się przepływ mógłby spowodować awarię, straty materiału lub zagrożenie dla obsługi.

W ofercie CPP PREMA zawory zwrotne wtykowe mosiężne zostały przygotowane z myślą o łatwym i bezpiecznym montażu na wężach o różnych średnicach (od fi 4 mm, przez fi 6 mm, aż po fi 8 mm). Dzięki wtykowemu sposobowi łączenia, proces instalacji przebiega szybko i sprawnie, z minimalną liczbą dodatkowych akcesoriów. Dodatkowo, niklowana powłoka znacząco podnosi odporność zaworów na niekorzystne warunki środowiskowe, wydłużając ich żywotność.

Zawory zwrotne wtykowe mosiężne to kategoria produktów stworzona z myślą o szerokim zastosowaniu w zakładach przemysłowych, systemach automatyki, przemyśle spożywczym, czy choćby w instalacjach wodnych i pneumatycznych, gdzie kluczowe znaczenie ma szczelność i bezpieczeństwo. Ich konstrukcja zapewnia wysoką niezawodność, a wybór różnych średnic węży pozwala dobrać optymalne rozwiązanie dla konkretnej aplikacji.

1. Instalacje pneumatyczne – Zawory zwrotne wtykowe mosiężne znajdują szerokie zastosowanie w systemach pneumatyki, w których konieczne jest uniemożliwienie cofania się sprężonego powietrza w poszczególnych obwodach. Ich kompaktowe wymiary oraz prosty sposób podłączania pozwalają na umieszczenie zaworów nawet w trudno dostępnych miejscach.

2. Przemysł spożywczy i farmaceutyczny – W branżach, gdzie higiena i bezpieczeństwo mają priorytetowe znaczenie, zawory zwrotne wtykowe mosiężne z powłoką niklowaną mogą funkcjonować jako niezawodne blokady przeciwbakteryjne. Mosiądz i nikiel są materiałami stosunkowo odpornymi na korozję, co sprawia, że urządzenia te zachowują wysoką czystość i nie powodują zanieczyszczeń.

3. Systemy dystrybucji wody i cieczy procesowych – Instalacje wodociągowe, sieci rozprowadzające różnego rodzaju ciecze technologiczne czy systemy chłodzenia w przemyśle potrzebują pewnego i bezawaryjnego zabezpieczenia przed przepływem wstecznym. Zawory zwrotne zapewniają utrzymanie odpowiedniego kierunku przepływu i eliminują ryzyko cofania się cieczy.

4. Układy sprężonego powietrza w automatyce – Wszędzie tam, gdzie do pracy maszyn i urządzeń wykorzystuje się sprężone powietrze, zawory zwrotne wtykowe mosiężne pełnią funkcję elementu bezpieczeństwa. Działają jako blokada zwrotna, zapobiegając uszkodzeniom podzespołów czy niekontrolowanym wyciekom powietrza.

5. Aplikacje mobilne i urządzenia przenośne – Ze względu na niewielkie rozmiary oraz prostotę montażu, zawory zwrotne wtykowe mogą być z łatwością stosowane w urządzeniach przenośnych, gdzie liczy się szybkość instalacji i pewność działania.

6. Urządzenia ochrony środowiska – W systemach oczyszczania i segregacji mediów, gdzie ważne jest zapobieganie mieszaniu się różnych substancji, stosowanie zaworów zwrotnych gwarantuje stabilność procesów oraz bezpieczeństwo dla środowiska.

Zawory zwrotne wtykowe mosiężne /6064-A/ to wyroby o parametrach dostosowanych do różnorodnych wymagań przemysłowych. Poniżej przedstawiono kluczowe dane techniczne, które mogą mieć znaczenie przy wyborze właściwego modelu:

1. Średnice wlotu i wylotu: fi 4 mm, fi 6 mm oraz fi 8 mm – pozwalają na podłączenie przewodów o różnych wymiarach, dzięki czemu można idealnie dopasować zawór do istniejącego systemu.

2. Materiał korpusu: mosiądz niklowany – zapewnia wysoką odporność na korozję i zużycie mechaniczne, co przekłada się na zwiększoną żywotność zaworu.

3. Maksymalne ciśnienie robocze: w zależności od wersji, zwykle w granicach 10 bar – umożliwia stosowanie w szerokim zakresie instalacji niskociśnieniowych i średniociśnieniowych.

4. Temperatura pracy: zwykle od 0°C do +60°C – zawory te przystosowane są do większości standardowych warunków panujących w typowych aplikacjach przemysłowych.

5. Uszczelnienie: Wewnątrz zaworów stosuje się materiał odporny na wybrane medium. Typowo mogą to być elastomery o podwyższonej odporności na oleje i substancje chemiczne – np. kauczuk nitrylowo-butadienowy (NBR).

Konstrukcja wtykowa: Umożliwia łatwe i szybkie łączenie z wężami elastycznymi, co skraca czas instalacji i redukuje koszty montażu.

W zaworach zwrotnych wtykowych stawia się na wysokojakościowy mosiądz, pokryty warstwą niklu, co zwiększa odporność urządzeń na czynniki zewnętrzne, takie jak wilgoć, zmienne warunki temperaturowe czy działanie czynników chemicznych. Mosiądz sam w sobie jest ceniony w branży hydraulicznej i pneumatycznej za swoje właściwości antykorozyjne i wytrzymałościowe.

1. Mosiądz – Charakteryzuje się wysoką odpornością na działanie wody, czynników atmosferycznych i szeregu substancji chemicznych, dzięki czemu sprawdza się w różnorodnych zastosowaniach przemysłowych.

2. Powloka niklowa – Dodatkowo zwiększa trwałość elementów wykonanych z mosiądzu, zabezpieczając je przed korozją i polepszając walory estetyczne produktu.

3. Uszczelnienia – Wewnątrz zaworu stosuje się elastyczne uszczelki, często z NBR lub innego elastomeru przemysłowego, gwarantujące szczelność nawet przy zmiennych warunkach ciśnieniowych.

4. Element zwrotny (sprężyna, grzybek) – Zapewnia precyzyjne zamykanie przepływu wstecznego. Precyzyjne wykonanie tego elementu jest kluczowe dla zachowania właściwego działania zaworu przy różnorodnym obciążeniu ciśnieniowym.

Tak dobrane materiały sprawiają, że zawory zwrotne wtykowe mosiężne odznaczają się długą żywotnością oraz niezawodnością, kluczową dla bezpieczeństwa całego systemu.

1. Sprawdzenie stanu technicznego

   • Przed przystąpieniem do montażu należy upewnić się, że zawór jest wolny od zanieczyszczeń i nie został uszkodzony podczas transportu.

   • Skontrolować, czy wąż również jest czysty oraz czy nie posiada uszkodzeń mechanicznych lub pęknięć.

2. Dobór średnicy węża

   • Wybrać wąż o średnicy nominalnej odpowiedniej do konkretnego modelu zaworu (fi 4 mm, fi 6 mm, fi 8 mm).

   • Upewnić się, że wąż ma właściwą elastyczność i grubość ścianki, by dobrze trzymać się na wtykowej końcówce zaworu.

3. Proces wtykowy

   • Nanieść niewielką ilość środka smarującego lub wody na końcówkę węża (opcjonalnie) – to ułatwi nasunięcie go na przyłącze zaworu.

   • Pewnym ruchem wsunąć wąż na króciec wtykowy, aż do pełnego osadzenia. Sprawdzić, czy nie ma luzów ani widocznych szczelin.

4. Kierunek przepływu

   • Zweryfikować oznaczenia na korpusie zaworu: strzałka lub symbol kierunku przepływu.

   • Zainstalować zawór zwrotny tak, aby przepływ zgodny był z kierunkiem oznaczonym przez producenta.

5. Test szczelności i działania

   • Po zainstalowaniu zaworu w układzie należy przeprowadzić próbę ciśnieniową. Stopniowo doprowadzić medium do instalacji i sprawdzić, czy zawór pracuje poprawnie (czy nie przepuszcza w kierunku wstecznym).

   • Jeżeli pojawią się wycieki lub przepływ wsteczny, należy odłączyć wąż i ponownie sprawdzić, czy nie jest uszkodzony, oraz upewnić się, że zakończenie jest prawidłowo nasunięte na króciec wtykowy.

1. Czy zawory zwrotne wtykowe mosiężne mogą być stosowane w instalacjach pracujących w wysokich temperaturach?

   • Standardowy zakres temperatur pracy tych zaworów to 0°C do +60°C, co oznacza, że w typowych warunkach przemysłowych radzą sobie doskonale. Jednak przy temperaturach przekraczających 60°C należy dokładnie sprawdzić zalecenia producenta co do materiału uszczelnień.

2. Czy można stosować je w instalacjach z wodą pitną?

   • Mosiądz niklowany ogólnie jest materiałem dopuszczanym do kontaktu z wodą pitną, a wiele zaworów zwrotnych wtykowych jest projektowanych z myślą o zastosowaniach spożywczych. Zaleca się jednak sprawdzić odpowiednie certyfikaty higieniczne, jeżeli wymaga tego lokalne prawo lub specyfika instalacji.

3. Jak często należy przeprowadzać przeglądy i konserwację zaworów zwrotnych wtykowych?

   • W większości przypadków nie ma konieczności częstej konserwacji, bowiem zawory te działają bezobsługowo. Mimo wszystko, zaleca się okresowe kontrole (np. co 6 lub 12 miesięcy), by wykluczyć ewentualne uszkodzenia mechaniczne lub zużycie elementów uszczelniających.

4. Czy instalacja zaworów w pozycji poziomej lub pionowej ma wpływ na ich działanie?

   • Zwykle zawory zwrotne wtykowe są przystosowane do pracy w dowolnej pozycji. Jednakże zawsze warto zapoznać się ze wskazówkami producenta, które mogą precyzować optymalną orientację montażu (zwłaszcza przy niskich ciśnieniach roboczych lub gdy w grę wchodzi grawitacja).

5. Czy możliwe jest przystosowanie zaworów zwrotnych wtykowych do innych średnic węży niż te, które oferuje standard?

   • Zwykle producent dostarcza dany model zaworu w z góry ustalonych średnicach wtykowych. Istnieją jednak przejściówki czy redukcje, które pozwalają dostosować istniejące przyłącza do innych średnic węży. Zaleca się jednak korzystanie ze standardowych rozwiązań, aby zachować pełną gwarancję i niezawodność połączenia.

6. Jak rozpoznać, że zawór uległ zużyciu i wymaga wymiany?

   • Najczęściej objawia się to nieszczelnością lub przepuszczaniem medium w kierunku wstecznym (cofanie się wody, powietrza bądź innego płynu). Wówczas zawór warto skontrolować i ewentualnie wymienić na nowy, by zapewnić ciągłość i bezpieczeństwo instalacji.
