Zawory zwrotne z gwinterm wewnętrznym i zewnętrznym. mosiądz typ 80.5002-A

Zawory zwrotne z gwintem wewnętrznym i zewnętrznym, wykonane z mosiądzu, oferowane przez CPP PREMA, stanowią wysokiej jakości rozwiązanie w segmencie zaworów funkcyjnych, dławiących i zwrotnych. Ich podstawowym zadaniem jest umożliwienie przepływu medium w jednym kierunku i niezawodne zablokowanie go w kierunku przeciwnym. W skład tej serii wchodzą takie produkty, jak:

1. Zawór zwrotny G1/2 GW-GZ, 2–8 bar, -20°C / +80°C

2. Zawór zwrotny G1/4 GZ, 2–8 bar, -20°C / +80°C

3. Zawór zwrotny G1/8 GZ, 2–8 bar, -20°C / +80°C

4. Zawór zwrotny G3/8 GZ, 2–8 bar, -20°C / +80°C

Pierwsze, co zwraca uwagę, to fakt, iż wspomniane zawory zostały zaprojektowane z myślą o zapewnieniu wysokiej szczelności oraz trwałości w typowych zastosowaniach przemysłowych. Mosiądz jako materiał bazowy zapewnia odporność na korozję, korzystną wytrzymałość mechaniczną, a także szeroki zakres temperatury pracy (od -20°C do +80°C), co czyni te zawory uniwersalnymi w licznych aplikacjach. Zakres ciśnienia roboczego (2–8 bar) jest idealnie dopasowany do większości standardowych instalacji pneumatycznych, systemów sprężonego powietrza i cieczy nieagresywnych.

Zastosowane gwinty wewnętrzne (GW) i zewnętrzne (GZ) pozwalają na szybkie i pewne włączenie zaworów w różnorodne układy rurociągów, aparatury czy maszyn. Możliwość posiadania zaworu z gwintem GZ (męskim) i jednocześnie z gwintem GW (żeńskim) ułatwia montaż w miejscach, gdzie wymagana jest przejściówka lub gdy instalacja wymusza różne sposoby podłączenia wejścia i wyjścia. Warto też dodać, że takie zawory nierzadko bywają montowane w bezpośredniej linii przesyłowej czynnika, więc ich kształt, kompaktowe gabaryty i solidne uszczelnienia gwarantują minimalizację strat ciśnienia.

Opisując szczegółowo produkty, zauważmy, że:

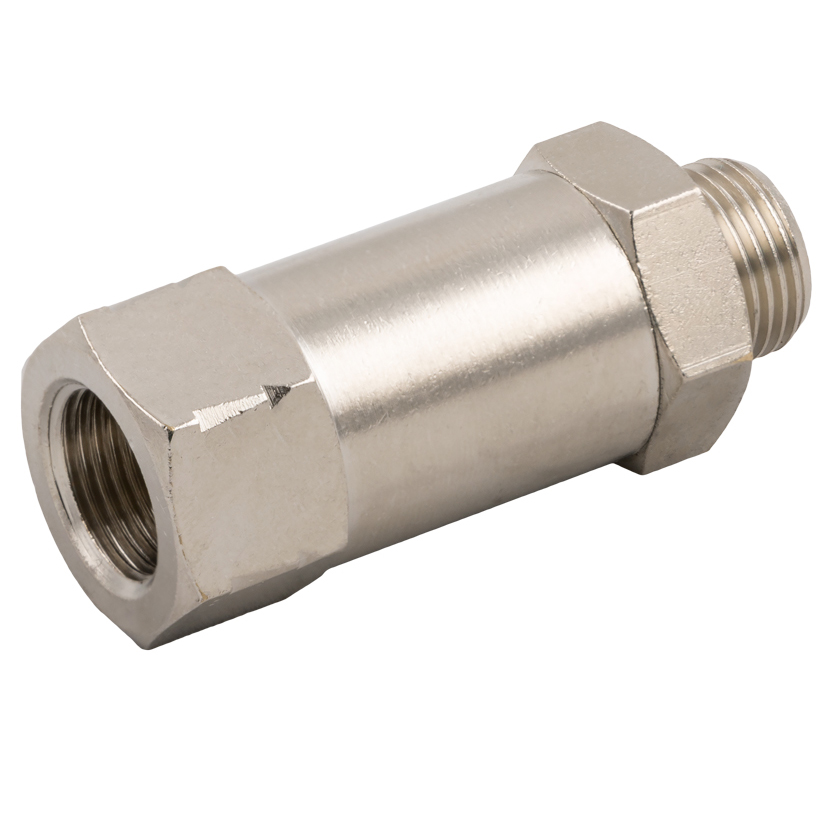

• Zawór zwrotny G1/2 GW-GZ, 2–8 bar, -20°C / +80°C
  Ten model wyróżnia się relatywnie dużym przekrojem, co pozwala na swobodny przepływ medium. Zaprojektowany do ciśnienia w zakresie 2–8 bar, z pewną rezerwą umożliwiającą pracę w standardowych systemach pneumatycznych i hydraulicznych o łagodnych parametrach. Temperatura pracy (od -20°C do +80°C) pozwala na stosowanie go nie tylko wewnątrz hal produkcyjnych, ale także w wybranych środowiskach zewnętrznych, o ile warunki otoczenia nie przekraczają wskazanych wartości. Gwint wewnętrzny i zewnętrzny (GW-GZ) umożliwia bezpośrednie przykręcenie do większości popularnych króćców czy złączek.

• Zawór zwrotny G1/4 GZ, 2–8 bar, -20°C / +80°C
  Rozmiar G1/4 to popularny gwint wykorzystywany w wielu instalacjach pneumatycznych (na przykład w warsztatach mechanicznych, instalacjach urządzeń sprężonego powietrza czy w mniejszych systemach sterujących). Podobnie jak w przypadku rozmiaru G1/2, także tutaj otrzymujemy zakres ciśnienia 2–8 bar. Dzięki wykonaniu z mosiądzu, zawór ten pozostaje odporny na działanie korozyjnych czynników takich, jak wilgoć czy mgła olejowa. Dużym atutem jest gwint zewnętrzny (GZ) – pozwalający na wkręcenie zaworu np. do złączek czy korpusu urządzeń.

• Zawór zwrotny G1/8 GZ, 2–8 bar, -20°C / +80°C
  G1/8 to jeszcze mniejszy gwint, często stosowany w układach o niskich przepływach, precyzyjnych sterowaniach, a nawet w laboratoriach czy urządzeniach kontrolno-pomiarowych. Zawór wciąż zachowuje szeroki zakres temperatur i ciśnień, przez co pozostaje uniwersalnym rozwiązaniem w miniaturowych systemach. Gwint zewnętrzny G1/8 można z łatwością połączyć ze złączkami czy redukcjami o tym samym standardzie.

• Zawór zwrotny G3/8 GZ, 2–8 bar, -20°C / +80°C
  Gwint G3/8 jest bardzo popularny w przemyśle i warsztatach, często występuje w kompresorach czy w narzędziach pneumatycznych. Podobnie jak w innych wersjach, 2–8 bar sprawdza się w większości układów, nie stanowiąc zagrożenia dla konstrukcji i wydłużając żywotność zaworu. Mosiądz niklowany lub chromowany (w zależności od wariantu) zapewnia długotrwałą odporność na korozję.

Wszystkie wymienione warianty są zgodne z koncepcją tzw. „zaworów funkcyjnych i zwrotnych” – to znaczy, że pełnią kluczową rolę w ochronie instalacji przed cofaniem się medium. Dzięki nim w razie spadku ciśnienia lub awarii kompresora, płyn czy gaz nie wraca do części instalacji, w której jego obecność byłaby niepożądana. Jest to krytycznie istotne w procesach, gdzie odwrócenie kierunku przepływu mogłoby wywołać zakłócenia, zanieczyszczenia lub sytuacje niebezpieczne.

Zawory zwrotne z gwintem wewnętrznym i zewnętrznym (mosiądz), w tym warianty G1/2, G1/4, G1/8 i G3/8 – o zakresie ciśnień 2–8 bar i temperaturze pracy od -20°C do +80°C – znajdują niezwykle szerokie spektrum zastosowań w różnych gałęziach przemysłu, a także w mniejszych warsztatach i gospodarstwach. Ich główną rolą jest zapewnienie jednokierunkowego przepływu medium (np. sprężonego powietrza, czystej wody, olejów czy innych nieagresywnych cieczy), co zapobiega cofaniu się strumienia w odwrotnym kierunku i chroni układ przed niepożądanymi efektami.

1. Przemysł pneumatyczny i automatyzacja
   W systemach sprężonego powietrza zawory zwrotne instalowane są często tuż za kompresorem lub na poszczególnych gałęziach rozprowadzających powietrze do maszyn i urządzeń. Zapobiegają spadkowi ciśnienia w całej instalacji, gdy z jakiejś przyczyny przestaje działać sprężarka czy wystąpi awaria węża. Zawór zwrotny mosiężny GW-GZ bywa też montowany jako element bezpieczeństwa w przypadku wahania ciśnienia, utrzymując ciśnienie w pewnej sekcji, nawet gdy zasilanie w innym punkcie ulegnie awarii.

2. Układy chłodzenia i klimatyzacji
   Choć w klimatyzacji dominuje specjalizowana armatura, w przemysłowych układach chłodzenia (np. maszyn czy wymienników ciepła) wykorzystuje się nieraz uniwersalne zawory z gwintem G. Zawory zwrotne mosiężne skutecznie zapobiegają cofaniu się chłodziwa czy wody technologicznej do części układu, w której nie powinno ono się znaleźć (np. do zbiornika zasobowego).

3. Systemy nawadniające i instalacje wodociągowe
   W rolnictwie, w profesjonalnych systemach nawadniających lub w instalacjach wodnych w ogrodach i parkach, zawory zwrotne 2–8 bar pomagają utrzymać ciśnienie w rurociągu i zapobiegają spływaniu wody do niżej położonych zbiorników czy pomp. Mosiądz jest odporny na korozję w kontakcie z wodą, a zakres temperatur (od -20°C) pozwala na pracę w warunkach zewnętrznych w większości klimatycznych stref, o ile nie dochodzi do głębokich mrozów.

4. Instalacje w branży spożywczej i farmaceutycznej
   Tam, gdzie występuje kontakt z płynami nieszkodliwymi, nieagresywnymi chemicznie, mosiądz zazwyczaj dobrze się sprawdza. Wielu producentów wybiera zawory zwrotne właśnie z tego materiału, ponieważ jest on stosunkowo łatwy do utrzymania w czystości. Oczywiście należy zweryfikować, czy w danym przypadku nie wymaga się stali nierdzewnej z uwagi na bardziej restrykcyjne przepisy higieniczne. Jeśli warunki pozwalają na zastosowanie mosiądzu, zawory zwrotne G1/8, G1/4, G3/8 czy G1/2 stanowią atrakcyjne rozwiązanie.

5. Instalacje olejowe i smarne
   Wielu producentów maszyn korzysta z centralnych układów smarowania, w których tłoczy się olej na podzespoły i łożyska. Zawory zwrotne z gwintem wewnętrznym i zewnętrznym wprowadzają w takich instalacjach dodatkową ochronę przed cofaniem się oleju, zwłaszcza gdy pompa się zatrzyma lub gdy poszczególne sekcje mają różne poziomy ciśnienia. Mosiądz jest odporny na standardowe oleje i ciecze smarne, więc zawory te nie tracą swoich właściwości uszczelniających.

6. Hydraulika niskociśnieniowa
   Choć 2–8 bar to stosunkowo niski zakres ciśnienia w porównaniu z klasycznymi układami hydraulicznymi o ciśnieniu 100–300 bar, to w wielu mniejszych systemach, jak na przykład w domowych stacjach uzdatniania wody lub w pompach o niewielkim ciśnieniu roboczym, zawory te działają znakomicie. Blokują przepływ wsteczny i umożliwiają skuteczną pracę pomp bez ryzyka zasysania wody z powrotem.

7. Zabezpieczenia przed zalaniem lub opróżnieniem
   W instalacjach, gdzie ważne jest, by zbiornik nie opróżnił się na skutek grawitacyjnego cofania medium, zawór zwrotny mosiężny staje się prostym, a jednocześnie niezawodnym rozwiązaniem. Przykładem może być system zasilania wodą w budynkach: jeśli zawór zabezpieczy wlot do zbiornika, nie trzeba obawiać się niepożądanego odpływu wody.

8. Automatyczne systemy odwadniające
   Zawory zwrotne mosiężne bywają wykorzystywane w automatycznych systemach odwadniania, w których przez pewien czas pompuje się medium, a następnie system ma przerwę w pracy. Zawór zapobiegnie cofnięciu słupa wody w przewodzie, utrzymując instalację w gotowości do następnego cyklu.

9. Zastosowania mobilne
   Niekiedy w pojazdach specjalistycznych, maszynach budowlanych czy rolniczych spotyka się dodatkowe układy pomocnicze zasilane powietrzem lub innymi mediami. Również tam zawory zwrotne 2–8 bar sprawdzają się, zapewniając utrzymanie jednokierunkowego przepływu i stabilnego ciśnienia w poszczególnych komponentach pojazdu.

10. Aplikacje testowe i laboratoryjne
    Modele G1/8 czy G1/4 bywają przydatne w laboratoriach, gdzie projektuje się układy prototypowe z wykorzystaniem niewielkich ciśnień. Kompaktowe wymiary i gwinty dopasowane do popularnych króćców sprawiają, że łatwo włączyć taki zawór w obwód testowy i szybko wymieniać konfigurację sprzętu.

Wszystkie powyższe przykłady pokazują, jak uniwersalne są zawory zwrotne mosiężne GW-GZ. Ponadto, istotną kwestią jest fakt, że mosiądz stanowi materiał o znakomitej odporności na wilgoć i umiarkowane wahania temperatury. W środowiskach do -20°C może dochodzić do zamarzania wody, co zagraża zaworom, ale w wielu zastosowaniach przemysłowych i warsztatowych nie stanowi to dużego problemu – najczęściej instalacje chroni się przed spadkiem temperatury poniżej zera lub stosuje media nieulegające zamarzaniu.

W kontekście różnic między danymi wariantami – G1/2, G1/4, G1/8, G3/8 – można zauważyć, że każda z tych średnic gwintu odpowiada innemu zastosowaniu. Im większa średnica, tym wyższy potencjalny przepływ medium, ale i większe wymiary zewnętrzne zaworu. W małych systemach sterowania laboratoryjnych preferuje się G1/8, natomiast w rozbudowanych instalacjach odcinających powietrze lub wodę w całym przedsiębiorstwie można postawić na G1/2, aby nie ograniczać przepływu i niepotrzebnie nie dusić instalacji.

Powyższa charakterystyka wyraźnie pokazuje, jak szeroki może być obszar stosowania zaworów z gwintem wewnętrznym i zewnętrznym (mosiądz). Z tego powodu warto poznać dodatkowo dane techniczne, aby jeszcze dokładniej ocenić przydatność omawianych modeli w konkretnej aplikacji.

Zawory zwrotne mosiężne GW-GZ (w wersjach G1/2, G1/4, G1/8, G3/8) wykazują szereg istotnych parametrów, które przesądzają o ich przydatności w instalacjach o ciśnieniu roboczym w zakresie 2–8 bar. Zapoznanie się z danymi technicznymi to ważny krok w doborze właściwego modelu zaworu, dopasowanego do planowanej aplikacji. Poniżej przedstawiono wybrane aspekty techniczne w bardziej szczegółowej formie:

1. Zakres ciśnienia roboczego (2–8 bar)
   Oznacza to, że optymalne działanie zaworu gwarantowane jest w przedziale 2–8 bar. W niższych ciśnieniach zawór zwrotny może się nie zamykać poprawnie, ponieważ mechanizm zwrotny (uszczelnienie sprężynowe lub kulowe, w zależności od konstrukcji) potrzebuje minimalnej różnicy ciśnień, aby szczelnie zatrzymać przepływ wstecz. Natomiast w ciśnieniach wyższych niż 8 bar może dojść do przyspieszonego zużycia uszczelnień lub elementów konstrukcyjnych, co skróci żywotność zaworu.

2. Zakres temperatury pracy (-20°C / +80°C)
   Wskazuje on na możliwość użytkowania zaworów w warunkach otoczenia czy medium o temperaturze do -20°C (przy czym woda w takich warunkach może zamarznąć, więc często stosuje się płyny niezamarzające) i do +80°C. Mosiądz dobrze znosi te widełki termiczne, a elastomery używane w uszczelnieniach zachowują elastyczność w tych granicach. Z kolei przekroczenie 80°C może prowadzić do degradacji uszczelnień lub odkształceń, co skutkuje nieszczelnością.

3. Materiał korpusu – mosiądz
   Mosiądz (np. CW614N, CW617N lub zbliżone gatunki) charakteryzuje się odpornością na rdzę i korozję, a także wysoką wytrzymałością mechaniczną. Dodatkowe powłoki (np. niklowanie czy chromowanie) często jeszcze podnoszą odporność korozyjną i nadają zaworowi trwały, estetyczny wygląd.

4. Konstrukcja gwintów (wewnętrzny i zewnętrzny)

   • Gwint wewnętrzny (GW): pozwala na przykręcenie zaworu do króćca męskiego w instalacji.

   • Gwint zewnętrzny (GZ): umożliwia wkręcenie zaworu w złączkę żeńską lub inny element, np. kolektor.
     Dzięki temu zawory te oferują elastyczność montażu: można z jednej strony połączyć zawór z rurą gwintowaną wewnętrznie, a z drugiej strony z wężem czy kształtką posiadającą gwint zewnętrzny.

5. Minimalne ciśnienie otwarcia (tzw. cracking pressure)
   Choć producent zaznacza główny zakres 2–8 bar, w praktyce minimalne ciśnienie otwarcia bywa poniżej 2 bar, np. w granicach 0,2–0,5 bar. Trzeba jednak pamiętać, że w bardzo niskich ciśnieniach, zwłaszcza poniżej 1 bar, zawór może nie gwarantować stuprocentowej szczelności wstecznej. W większości dokumentacji znajdziemy informacje o minimalnym ciśnieniu potrzebnym do stabilnego otwarcia zaworu.

6. Strata ciśnienia i przepływ
   W każdym zaworze zwrotnym pojawia się pewien opór przepływu (spadek ciśnienia). Wynika to z konieczności pokonania siły sprężyny czy przesunięcia kulki / grzybka w zaworze. W modelach z gwintem G1/2, G1/4, G1/8 czy G3/8 spadek ciśnienia jest niewielki i w większości praktycznych zastosowań niezauważalny. Producent może dostarczać szczegółowe wykresy przepływu w zależności od ciśnienia, aby projektant mógł uwzględnić te dane w obliczeniach instalacji.

7. Orientacja montażu
   Z reguły zawory zwrotne można montować w dowolnej pozycji (pionowej, poziomej, skośnej), o ile kierunek przepływu jest zgodny z oznaczeniem (strzałką) na korpusie. Jednak w praktyce montaż pionowy (z przepływem do góry) bywa uważany za najbardziej korzystny z punktu widzenia naturalnego odprowadzania zanieczyszczeń.

8. Pozycja pracy i warunki środowiskowe
   Poza temperaturą i ciśnieniem, liczy się też czystość medium. Zawory przystosowane do wody, powietrza czy oleju mogą działać długo i niezawodnie, jeśli medium nie zawiera zbyt wielu zanieczyszczeń stałych. W razie potrzeby w instalacji stosuje się filtry wstępne (np. o gradacji 40 µm w systemach pneumatycznych), chroniące zawór przed uszkodzeniem elementu zamykającego.

9. Konserwacja i przeglądy
   Zawory zwrotne mosiężne gwintowane praktycznie nie wymagają skomplikowanej konserwacji. Wystarczy sprawdzać okresowo, czy nie występują wycieki, oraz czy medium nie zostało silnie zanieczyszczone, co mogłoby wpłynąć na zamknięcie zaworu. Jeśli pojawia się nieszczelność, zwykle winne są uszkodzone uszczelki, które można wymienić (o ile zawór przewiduje serwis) lub w razie uszkodzenia korpusu wymienia się cały zawór.

10. Wymiary zewnętrzne i masa
    Każdy gwint – G1/2, G1/4, G1/8 czy G3/8 – wiąże się z inną wielkością korpusu. Producenci starają się jednak, by zawory były możliwie kompaktowe. Długość całkowita może wahać się od kilku centymetrów (w przypadku G1/8) do kilkunastu (dla G1/2). Mosiądz gwarantuje niezłą wytrzymałość przy zachowaniu relatywnie małej masy, co jest korzystne w urządzeniach, gdzie masa ma znaczenie (np. maszyny mobilne, roboty).

11. Gwint według normy
    Gwinty G1/2, G1/4, G1/8, G3/8 to standardowe gwinty rurowe (BSP – British Standard Pipe), zdefiniowane również w ISO 228. Trzeba je odróżnić od gwintów stożkowych (np. BSPT). W zaworach gwint jest najczęściej równoległy (BSPP), wymagający użycia uszczelnień płaskich, past gwintowych, taśmy teflonowej czy innych metod zapewnienia szczelności.

12. Czas reakcji na zmianę kierunku przepływu
    Mechanizm zwrotny działa w ułamku sekundy. Gdy ciśnienie spada lub pojawia się odwrotny kierunek przepływu, sprężyna bądź kulka (w zależności od konstrukcji) zamyka się niemal natychmiast. W pewnych zastosowaniach można zaobserwować krótkotrwały przepływ wsteczny, gdy ciśnienie jest bliskie zera, ale w zdecydowanej większości instalacji jest to niezauważalne.

13. Zgodność z normami i dyrektywami
    Zawory zwrotne mosiężne często spełniają normy branżowe (np. DIN, PN) i mogą podlegać pewnym wymaganiom dyrektyw unijnych (jak PED – Pressure Equipment Directive) w zależności od konkretnych parametrów ciśnienia i średnicy. Jeśli instalacja jest objęta rygorami określonych norm, warto sprawdzić, czy dane modele zaworów CPP PREMA posiadają odpowiednie certyfikaty.

14. Odporność chemiczna i korozyjna
    Mosiądz zwykle dobrze radzi sobie z wodą, sprężonym powietrzem, olejem, płynami chłodzącymi i smarującymi. W kontakcie z niektórymi mediami agresywnymi chemicznie, jak silne kwasy czy zasady, może wystąpić korozja lub odcynkowanie. Warto upewnić się, że planowane medium jest zgodne z mosiądzem i nie spowoduje to skrócenia żywotności zaworu.

15. Długość gwintu i sposób uszczelnienia
    Każdy zawór ma określoną długość gwintu zewnętrznego, a w przypadku gwintu wewnętrznego trzeba zwrócić uwagę, czy przyłącze ma wystarczająco dużo miejsca na wkręcenie męskiego odpowiadającego elementu. Odpowiedni dobór taśmy PTFE (teflonowej), konopi czy pasty uszczelniającej jest kluczowy dla uzyskania trwałej, niekapiącej i niewyciekającej instalacji.

16. Czynnik bezpieczeństwa i różnorodność zastosowań
    Producent określa zakres 2–8 bar jako najkorzystniejszy pod kątem żywotności zaworu. Warto pamiętać, że w pewnych sytuacjach krótkotrwałe (chwilowe) przekroczenia ciśnienia np. do 10 bar mogą się zdarzyć, ale użytkownik powinien zapewnić odpowiednie zabezpieczenia, jak zawory bezpieczeństwa, by nie doprowadzić do trwałego przeciążenia.

Zawory zwrotne z gwintem wewnętrznym i zewnętrznym (mosiądz), przeznaczone do pracy w zakresie ciśnienia 2–8 bar oraz temperatury -20°C / +80°C, powstają z kilku kluczowych materiałów, które determinują ich wytrzymałość, odporność chemiczną oraz zdolność do długotrwałej, stabilnej pracy.

1. Mosiądz – korpus główny
   Mosiądz to stop miedzi z cynkiem, który wyróżnia się dobrymi właściwościami mechanicznymi i korozyjnymi. W przemyśle armaturowym często wykorzystuje się gatunki mosiądzu takie jak CW614N czy CW617N. Dzięki wysokiej zawartości miedzi, stop jest odporny na działania korozyjne w normalnych warunkach eksploatacyjnych (styku z wodą, powietrzem, olejem itd.). Zawartość cynku zapewnia optymalną twardość i podatność na obróbkę.

Dodatkowe pokrycie mosiądzu (np. niklowanie czy chromowanie) pozwala ograniczyć proces utleniania, który mógłby wpływać na wygląd zaworu. W wielu przypadkach armatura mosiężna cechuje się niewielką masą w porównaniu z elementami stalowymi, co ułatwia montaż, zwłaszcza w instalacjach wiszących lub mobilnych.

2. Element zwrotny (kulka, grzybek lub klapa)
   W zależności od konstrukcji zawór zwrotny może mieć kulę z tworzywa sztucznego, gumową grzybkę lub metalowy element (np. ze stali nierdzewnej). W zaworach o niewielkich średnicach (G1/8, G1/4, G3/8) często spotyka się kulę z tworzywa lub stali nierdzewnej, która szczelnie dociska się do gniazda. Natomiast w większych rozmiarach (G1/2) mechanizm może być bardziej rozbudowany. Kluczowe jest, by element zwrotny pewnie przylegał do gniazda w stanie spoczynku, gwarantując blokadę cofania się medium.

3. Sprężyna dociskowa
   Większość zaworów zwrotnych korzysta ze sprężyny, która utrzymuje element zamykający w pozycji „zamkniętej”, a otwiera się dopiero, gdy ciśnienie wlotowe pokona siłę sprężyny. W zaworach mosiężnych sprężynę zazwyczaj wykonuje się z nierdzewnej stali sprężynowej, np. AISI 304 lub 302, ponieważ jest wytrzymała, a jednocześnie odporna na korozję w kontakcie z wodą czy wilgotnym powietrzem.

4. Uszczelnienia (oringi, pierścienie uszczelniające)
   Na styku elementu zwrotnego z korpusem stosuje się elastomery w formie oringów lub płaskich uszczelek (NBR, EPDM, FKM w zależności od wymagań chemicznych i temperatury). W warunkach 2–8 bar i do +80°C najczęściej wystarczający okazuje się NBR (kauczuk butadienowo-akrylonitrylowy). Cechuje się dobrą odpornością na oleje i dość szeroki zakres temperatur.

Jeśli instalacja wymaga pracy z agresywnymi mediami bądź wyższą temperaturą, można rozważyć stosowanie FKM (kauczuk fluorowy) albo EPDM. Jednak standardowy zawór zwrotny w 99% przypadków bazuje na NBR, będącym rozsądnym kompromisem koszt-efekt.

5. Gwinty zewnętrzne i wewnętrzne
   Zarówno część z gwintem zewnętrznym, jak i wewnętrznym, jest integralną częścią korpusu mosiężnego. Obróbka skrawaniem pozwala na uzyskanie odpowiedniej geometrii gwintu (zwykle BSPP, czyli gwint rurowy równoległy). Producent dba o to, by gwint miał dopuszczalne tolerancje wymiarowe oraz gładką powierzchnię. To kluczowe dla uzyskania szczelnego połączenia w docelowej instalacji.

6. Możliwe powłoki ochronne

   • Niklowanie: zapewnia lepszą odporność korozyjną i bardziej estetyczne wykończenie.

   • Chromowanie: podobnie jak niklowanie, dodatkowo daje wysoką twardość i połyskliwą powierzchnię.

   • Inne pokrycia (np. mosiądzowanie powierzchniowe w celu wyrównania koloru) spotyka się rzadziej w zaworach zwrotnych, ale teoretycznie można je zastosować.

7. Zgodność materiałowa z medium
   Mosiądz generalnie dobrze znosi wodę, powietrze, oleje czy lekkie chemikalia. W przypadku skrajnych substancji (silnych kwasów, niektórych amoniakalnych mieszanin, roztworów chlorków w wysokim stężeniu) może dojść do korozji wżerowej lub odcynkowania. Zanim użytkownik zdecyduje się na konkretny zawór, zaleca się sprawdzenie tabel kompatybilności chemicznej z mosiądzem i elastomerami.

8. Trwałość cykliczna
   Ponieważ zawory zwrotne pracują przy wielu cyklach otwarcia/zamknięcia (np. w pulsującej instalacji pneumatycznej), element zamykający (kula, grzybek) i sprężyna muszą wytrzymać dziesiątki tysięcy cykli. Mosiężny korpus nie zużywa się szybko, natomiast oring i sama sprężyna mogą wymagać wymiany po bardzo długim okresie intensywnej eksploatacji. W większości standardowych aplikacji eksploatacja sięga lat bez konieczności serwisu.

9. Wpływ temperatur skrajnych

   • W temperaturach poniżej -20°C mosiądz sam w sobie jest odporny, lecz elastomery w uszczelnieniach mogą stwardnieć i stracić szczelność.

   • W temperaturach powyżej +80°C zawory mogą działać, ale z ryzykiem skrócenia żywotności elementów uszczelniających. Warto wówczas skonsultować się z producentem w sprawie ewentualnych modyfikacji uszczelnień.

10. Ekologia i recykling
    Mosiądz jest materiałem, który można stosunkowo łatwo odzyskiwać i przetapiać. Żywotność zaworu zwrotnego jest jednak na tyle długa, że zwykle głównym etapem końca życia produktu bywa powód wymiany technologicznej (zastąpienie instalacji nową) niż zniszczenie zaworu. Dzięki temu środowiskowy wpływ wytwarzania i utylizacji takiego zaworu jest mniejszy, niż można by przypuszczać.

11. Zalety mosiężnych zaworów zwrotnych

• Lekkość i trwałość w porównaniu z wyrobami ze stali.

• Niska wrażliwość na warunki atmosferyczne (przydatne w zastosowaniach zewnętrznych, o ile chroni się zawór przed zamarzaniem).

• Dobre przewodnictwo cieplne, co w niektórych systemach zapobiega kumulowaniu ciepła.

• Łatwość uszczelnienia gwintów przy użyciu taśm PTFE, pakuł czy innych materiałów.

12. Możliwości modyfikacji konstrukcyjnych
    Niektórzy producenci (w tym CPP PREMA) mogą oferować modyfikowane warianty, np. wzmocnione sprężyny do nieco wyższych ciśnień lub dedykowane uszczelki FKM do wyższych temperatur. W dokumentacji standardowej znajdziemy jednak wersję bazową, przystosowaną do 2–8 bar i -20°C / +80°C, która odpowiada większości typowych aplikacji.

13. Polityka jakości producenta
    Materiały użyte do produkcji zaworów muszą spełniać wewnętrzne normy jakościowe i wytrzymałościowe. CPP PREMA jest znanym producentem w dziedzinie pneumatyki, dlatego można spodziewać się, że zarówno surowce, jak i finalne wyroby podlegają rygorystycznej kontroli w procesie produkcji. Korpus z mosiądzu, obróbka gwintów, wreszcie końcowe testy szczelności – wszystko to przekłada się na niezawodność produktu.

14. Odporność na uderzenia i wibracje
    Metalowy korpus mosiężny jest wysoce odporny na pęknięcia w warunkach normalnych drgań. Dodatkowym plusem jest dobra odporność na uderzenia mechaniczne – z reguły zawory mosiężne nie rozszczelniają się, chyba że zostaną poddane niezwykle silnym i niecodziennym siłom udarowym.

1. Przygotowanie stanowiska pracy

   • Upewnij się, że instalacja jest wyłączona z ruchu i pozbawiona ciśnienia. Wyłącz źródło medium (np. kompresor, pompę) i zwolnij ciśnienie w przewodach.

   • Zapewnij sobie dostęp do miejsca montażu, usuwając ewentualne przeszkody, i zadbaj o oświetlenie. Najlepiej mieć w zasięgu ręki potrzebne narzędzia i materiały uszczelniające (taśma PTFE, pakuły, pasta itp.).

2. Sprawdzenie kierunku przepływu

   • Każdy zawór zwrotny posiada oznaczenie (zwykle strzałkę), które wskazuje dozwolony kierunek przepływu. Przed wkręceniem zaworu należy się upewnić, że strzałka zgadza się z planowanym przepływem medium w instalacji. Nieprawidłowe zamontowanie zaworu poskutkuje zablokowaniem przepływu.

   • W przypadku wątpliwości lub braku widocznych oznaczeń, warto zajrzeć do dokumentacji producenta bądź skontaktować się z działem wsparcia technicznego CPP PREMA.

3. Dobór uszczelnienia gwintu

   • Gwinty rurowe (BSP) wymagają dodatkowego uszczelnienia. Najpopularniejszą metodą jest użycie taśmy teflonowej (PTFE). Należy owinąć ją zgodnie z kierunkiem wkręcania, nakładając kilka zwojów na gwint zewnętrzny.

   • Alternatywnie można użyć pakuł lnianych wraz z pastą uszczelniającą. Przydaje się to w wysokich temperaturach lub bardziej wymagających warunkach, ale w większości zastosowań taśma PTFE jest wystarczająca i szybka w użyciu.

4. Wkręcanie zaworu

   • Przytrzymaj zawór w odpowiedniej pozycji, a następnie wkręcaj go do gniazda gwintowanego (o ile to część z gwintem GZ). Część z gwintem GW (wewnętrznym) łączy się z króćcem o gwincie GZ.

   • Stosuj klucz płaski lub nastawny o odpowiednim rozmiarze, dbając o to, by nie uszkodzić powierzchni sześciokąta. Nie zaciskaj zbyt mocno, aby nie zerwać gwintu lub nie zgnieść korpusu. Dociskaj zawór do momentu, gdy poczujesz wyraźny opór, a uszczelnienie zapewni szczelność.

5. Kontrola pozycji zaworu

   • Upewnij się, że zawór zamontowany jest w taki sposób, by strzałka (kierunek przepływu) pokrywała się z planowanym kierunkiem medium. Czasem po dokręceniu zaworu chciałoby się obrócić go o drobną ilość stopni – należy wówczas ostrożnie poluzować i ponownie dokręcić, jeśli orientacja jest kluczowa w danym miejscu (np. w kształtkach kolankowych).

   • Zawory zwrotne z reguły można zamontować w dowolnej orientacji przestrzennej (pionowo, poziomo), chyba że producent zaleca inaczej. Najlepiej jednak, gdy przepływ odbywa się od dołu do góry w aplikacjach wodnych (ułatwia to usuwanie powietrza i zanieczyszczeń), a w aplikacjach pneumatycznych orientacja bywa mniej krytyczna.

6. Powtarzanie procesu dla strony wyjściowej

   • Jeśli zawór ma gwint zewnętrzny i wewnętrzny (GW-GZ), jedna strona będzie wkręcana w instalację, a do drugiej strony instalacja będzie się wkręcać w zawór. Upewnij się, że obie strony są odpowiednio uszczelnione.

   • Postępuj podobnie z taśmą PTFE (lub inną metodą) i dokręcaj z odpowiednim momentem siły.

7. Sprawdzenie szczelności (test niskiego ciśnienia)

   • Zanim wprowadzisz docelowe ciśnienie (np. 6 czy 8 bar), warto przeprowadzić wstępny test przy niższym ciśnieniu (1–2 bar). Podaj medium do instalacji, obserwując miejsce połączenia gwintowego oraz obszar zaworu.

   • Nasłuchuj i sprawdzaj, czy nie ma wycieków powietrza lub kropel wody (w aplikacjach wodnych). Najlepiej użyć w tym celu wody z mydłem w aerozolu – ewentualne pęcherzyki wskażą nieszczelność.

8. Pełny test ciśnienia

   • Po pozytywnym przejściu testu niskiego ciśnienia można podnieść ciśnienie do nominalnego zakresu (2–8 bar). Pozostaw instalację w tym stanie przez kilka minut, ponownie obserwując zawór. Jeśli wszystko jest w porządku, zawór jest gotowy do normalnej eksploatacji.

   • W razie wykrycia nieszczelności trzeba rozładować ciśnienie, zdemontować zawór i ponownie zabezpieczyć gwint. Zwróć uwagę, by nie nadużywać siły przy dokręcaniu.

9. Weryfikacja działania zwrotnego

   • Możesz wykonać prosty test, sprawdzając, czy medium próbuje cofnąć się przy odcięciu zasilania. Zamknij dopływ i zobacz, czy ciśnienie w dalszej części instalacji się utrzymuje. Prawidłowo działający zawór zwrotny będzie uniemożliwiał szybki spadek ciśnienia, chyba że istnieją inne drogi ujścia.

   • Przy wodzie można zauważyć brak cofania się płynu (np. wąż nie opróżnia się). W pneumatykach ciśnienie zostaje w odcinanej części, potwierdzając szczelność zaworu.

10. Utrzymywanie i konserwacja

• W większości przypadków zawory zwrotne mosiężne działają bezobsługowo. Z czasem jednak na wewnętrznych elementach może osadzać się kamień (woda twarda) lub zanieczyszczenia (w instalacjach powietrznych). Raz na jakiś czas warto skontrolować szczelność, w szczególności w krytycznych punktach instalacji.

• Jeśli zauważysz, że zawór nie trzyma ciśnienia, możesz rozważyć demontaż i delikatne oczyszczenie (np. kulki czy gniazda). Niekiedy oring da się wymienić, co przywróci zaworowi funkcjonalność bez konieczności kupowania nowego egzemplarza.

11. Montaż w systemach modułowych

• Czasem zawory zwrotne są elementem większego bloku (np. z rozdzielaczami, filtrami, regulatorami ciśnienia). Upewnij się, że konfiguracja takiego bloku pozwala na łatwy demontaż i zachowanie dostępu do zaworu w razie serwisu.

• Producent, jak CPP PREMA, może oferować gotowe zestawy montażowe, które przyspieszają prace instalacyjne i ograniczają liczbę dodatkowych złączek.

12. Bezpieczeństwo pracy

• Pamiętaj, by zawsze pracować przy odciętym i spuszczonym ciśnieniu. W instalacjach wodnych dodatkowo upewnij się, że temperatura medium nie jest niebezpiecznie wysoka.

• Używaj rękawic i okularów ochronnych, zwłaszcza w instalacjach, gdzie pod wysokim ciśnieniem mogą wylatywać strumienie cieczy lub powietrza z drobinami.

13. Najczęstsze błędy montażowe

• Niewłaściwy kierunek przepływu: niestety zdarza się zamontować zawór „tyłem” do strzałki.

• Zbyt mała ilość materiału uszczelniającego: skutkuje nieszczelnością gwintu.

• Zbyt mocne dokręcenie: może wywołać naprężenia w korpusie i uszkodzenia wewnętrznych elementów.

• Brak testu ciśnieniowego: końcowa weryfikacja jest konieczna, bo pozwala uniknąć problemów podczas eksploatacji.

14. Ekonomiczna wymiana

• W razie wystąpienia uszkodzenia (np. pęknięcia korpusu) najprostszym rozwiązaniem jest wymiana zaworu na nowy. Przy stosunkowo niskich kosztach nabycia nie opłaca się przeprowadzać skomplikowanych napraw.

• Oringi czy sprężynę można wymienić, ale podstawowy warunek to dostępność części zamiennych. W praktyce wiele osób woli zamontować nowy zawór, szczególnie przy krytycznych instalacjach, by mieć pewność co do parametrów wyrobu.

15. Kontrola w trakcie eksploatacji

• W trakcie długoterminowej eksploatacji warto zwracać uwagę na nagłe zmiany w ciśnieniu instalacji i ewentualne objawy (np. „stuk” w instalacji przy zatrzymaniu przepływu, wskazujący na gwałtowne zamknięcie zaworu). Zdarza się to w sytuacjach dużego przepływu i krótkich cykli załączania.

• Jeśli system jest narażony na pulsacje o ciśnieniu przekraczającym 8 bar, należy rozważyć zastosowanie bardziej wytrzymałego zaworu lub dodatkowych zabezpieczeń przed udarami ciśnieniowymi.

1. Czy zawory zwrotne mosiężne mogę stosować w instalacjach centralnego ogrzewania?
   Wiele zależy od parametrów instalacji. Jeśli ciśnienie w CO nie przekracza 8 bar i temperatura czynnika nie wykracza poza +80°C, zawór powinien się sprawdzić. Jednak w systemach CO czasem występują wyższe temperatury (90–95°C). Wówczas zaleca się wybrać zawór dostosowany do wyższych temperatur lub skontaktować się z producentem CPP PREMA w celu doboru właściwego modelu.

2. Co zrobić, gdy zawór zwrotny wydaje się blokować przepływ w obu kierunkach?
   Może to oznaczać zanieczyszczenie elementu zamykającego albo odwrotny montaż zaworu. Sprawdź strzałkę, zdemontuj zawór i delikatnie wyczyść wnętrze (usuń ewentualny kamień czy zanieczyszczenia). Upewnij się także, że sprężyna nie jest pęknięta czy zardzewiała.

3. Czy w układzie pneumatycznym mogę zainstalować zawór zwrotny G1/8 tak, by przepuszczał maksymalny przepływ?
   Tak, jest to możliwe, ale trzeba pamiętać, że G1/8 jest dość małym gwintem i średnica przepływu będzie ograniczona. Jeśli przepływ jest wysoki, może być potrzebny większy rozmiar gwintu (G1/4 lub G3/8) w celu zminimalizowania strat ciśnienia.

4. Czy zawór można montować poziomo?
   Tak, w większości typów zaworów zwrotnych nie ma przeciwwskazań do montażu poziomego. Warto jednak zwrócić uwagę na ewentualne wytyczne producenta (mogą one zalecać pionowy montaż dla pewnych mediów, jak woda, aby zanieczyszczenia nie osadzały się w gnieździe).

5. Jak sprawdzić kierunek przepływu, jeśli nie widzę strzałki?
   Zawory CPP PREMA zwykle mają wybite oznaczenia. W przypadku, gdy strzałka się starła lub jest mało czytelna, można wydmuchać powietrze przez zawór lub zalać go wodą, aby zobaczyć, z której strony następuje swobodny wypływ. Zawór zwrotny przepuści medium w kierunku „od wlotu do wylotu”, a zablokuje w drugą stronę.

6. Czym różni się G1/2 od G1/2 GW-GZ?
   Skrót „GW-GZ” oznacza, że zawór ma jedną stronę z gwintem wewnętrznym (GW) i drugą stronę z gwintem zewnętrznym (GZ). Jeśli w opisie jest tylko G1/2, może chodzić o zawór z gwintem wewnętrznym z obu stron, więc trzeba zweryfikować w dokumentacji, aby uniknąć nieporozumień. Różne warianty gwintów ułatwiają dopasowanie do konkretnej instalacji.

7. Jak często wymieniać oringi w zaworze zwrotnym?
   Nie ma sztywnych reguł, bo zależy to od intensywności eksploatacji, temperatury i jakości medium. Zwykle w systemach wody użytkowej czy sprężonego powietrza oringi NBR mogą wytrzymać wiele lat. Gdy pojawia się nieszczelność, warto rozważyć przegląd. Wymiana oringów (o ile zawór ma rozbieralną konstrukcję) może przywrócić pełną szczelność.

8. Czy zawór zwrotny z gwintem zewnętrznym może być łatwo uszkodzony przy dokręcaniu?
   Jeśli użyjesz odpowiedniego klucza i właściwej techniki, ryzyko jest minimalne. Trzeba jedynie unikać przekręcenia gwintu. Lepiej użyć niewielkiej ilości taśmy teflonowej, dokręcać z wyczuciem, a w razie potrzeby dodać kolejny zwój taśmy niż „na siłę” dokręcać zawór.

9. Czy mogę łączyć zawór zwrotny mosiężny z aluminiowymi przewodami?
   Z reguły nie ma z tym problemu, należy jedynie zadbać o zgodne gwinty i zapewnić uszczelnienie. Styk mosiądzu z aluminium może w długim okresie prowadzić do korozji galwanicznej w szczególnych warunkach (wysoka wilgotność, prądy błądzące). W praktyce jednak, przy normalnym użytkowaniu i poprawnym odizolowaniu gwintu taśmą teflonową, takie ryzyko jest znikome.

10. Czy ciśnienie 8 bar to maksymalna wartość ciągła czy chwilowa?
    Zwykle producent podaje 8 bar jako maksymalne ciśnienie robocze (ciągłe). Chwilowe przekroczenie (udar) może nie uszkodzić zaworu od razu, ale zbyt częste wzrosty powyżej nominalnej wartości mogą skrócić żywotność zaworu i prowadzić do nieszczelności.

11. Jak uniknąć hałasu przy zamykaniu zaworu?
    Przy dużym przepływie może dojść do „klapnięcia” kulki lub grzybka przy nagłym wyłączeniu zasilania. Jednym ze sposobów jest zamontowanie za zaworem elementu tłumiącego (np. odcinek elastycznego węża), który złagodzi uderzenie słupa cieczy czy powietrza. Jednak w typowych warunkach 2–8 bar z reguły nie występuje zbyt duży hałas.

12. Czy zawór zwrotny G1/8 nadaje się do cieczy?
    Tak, pod warunkiem, że parametry ciśnienia i temperatury są zgodne z danymi producenta i medium nie jest agresywne chemicznie dla mosiądzu i uszczelnień. Trzeba też pamiętać, że mały przekrój G1/8 może ograniczać przepływ cieczy.

13. Co robić w razie zamarznięcia wody w zaworze?
    To sytuacja niebezpieczna, bo woda rozszerzając się podczas zamarzania może rozerwać korpus. Należy rozmrozić zawór (np. w ciepłym pomieszczeniu), sprawdzić, czy nie pękł, oraz starać się zapobiegać podobnym sytuacjom w przyszłości, np. przez ogrzewanie instalacji czy użycie płynów niezamarzających.

14. Czy można regulować przepływ przez zawór zwrotny mosiężny?
    Nie, zawór zwrotny nie służy do regulacji (dławienia) przepływu. Służy wyłącznie do jego blokowania w jednym kierunku. Do regulacji służą zawory dławiące lub zawory dławiąco-zwrotne.

15. Jakie są typowe objawy uszkodzenia zaworu zwrotnego?

• Brak blokady przepływu wstecznego (ciśnienie spada, gdy nie powinno).

• Wycieki na łączeniach gwintowych.

• Hałas przy małych różnicach ciśnień, wskazujący na luźny czy zdeformowany element zamykający.

• Ciężka praca przepływu w kierunku dozwolonym (np. przez zanieczyszczenie lub uszkodzoną sprężynę).

16. Czy do zaworów z gwintem wewnętrznym (GW) i zewnętrznym (GZ) można dołączyć szybkozłącza?
    Tak, o ile średnica i gwint pasują do szybkozłącza. Można np. wkręcić szybkozłącze w stronę GW, a od strony GZ wkręcić zawór w przewód. Wszystko zależy od kompatybilności norm (ISO, DN, itp.).

17. Jak długo zawór może pracować w temperaturze 80°C?
    Przez długi okres, jeśli jest to stała temperatura robocza i ciśnienie mieści się w zakresie 2–8 bar. O-ring NBR wytrzymuje taką temperaturę, choć bliżej górnej granicy teoretycznej żywotność uszczelnień może się skracać. Regularna kontrola stanu oringu wskazana.

18. Czy zawór G1/2 GW-GZ jest większy gabarytowo od zaworu G1/2 z gwintem wewnętrznym z obu stron?
    Zwykle tak, minimalnie, bo musi pomieścić jedną część wystającą z gwintem zewnętrznym. Różnice w wymiarach są jednak na tyle niewielkie, że z reguły nie stanowią problemu w montażu.

19. Czy mogę zainstalować zawór przed pompą, by zapobiec cofaniu się wody z pompy do zbiornika?
    Tak, jest to klasyczny sposób zabezpieczenia pompy przed sucho biegiem i zassaniem powietrza. Zawór zwrotny montuje się zwykle tuż na wlocie do pompy, by trzymać słup wody w rurze ssącej.

20. Czy istnieją inne rodzaje gwintów, które mogą wprowadzać zamieszanie?
    Tak, np. gwinty stożkowe BSPT (R) oraz gwinty amerykańskie NPT. Trzeba się upewnić, że kupowane zawory mają gwint zgodny z instalacją (najczęściej BSPP w Europie). Stosowanie niewłaściwego gwintu może prowadzić do nieszczelności lub wręcz uszkodzeń.
