Zawory zwrotne z gwinterm wewnętrznym, mosiądz typ 80.5002-WW

Zawory zwrotne z gwintem wewnętrznym, wykonane z mosiądzu w typie 80.5002-WW, to niezawodne i wydajne elementy armatury, wśród nich należy wymienić:

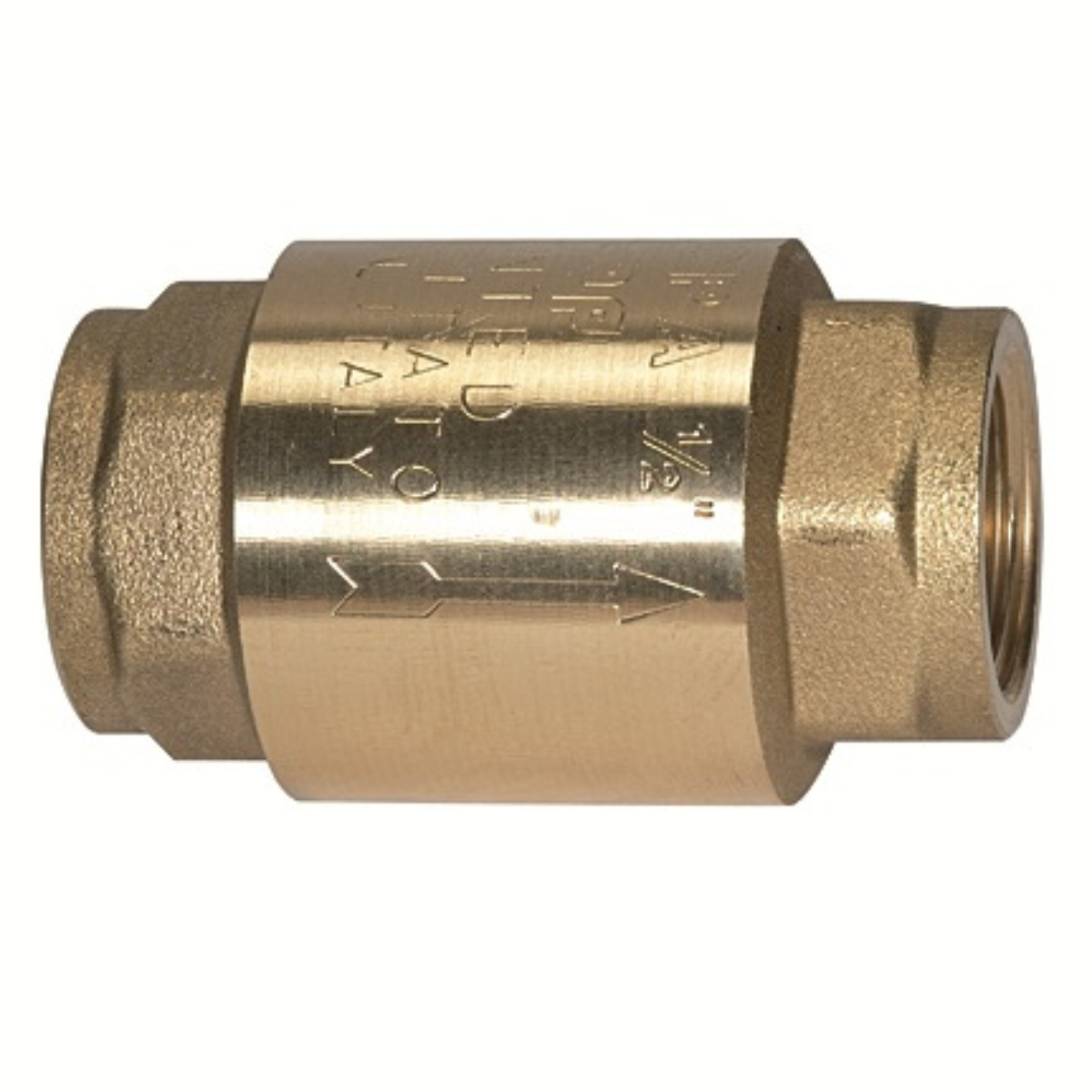

1. Zawór zwrotny G1 GW, 15 bar

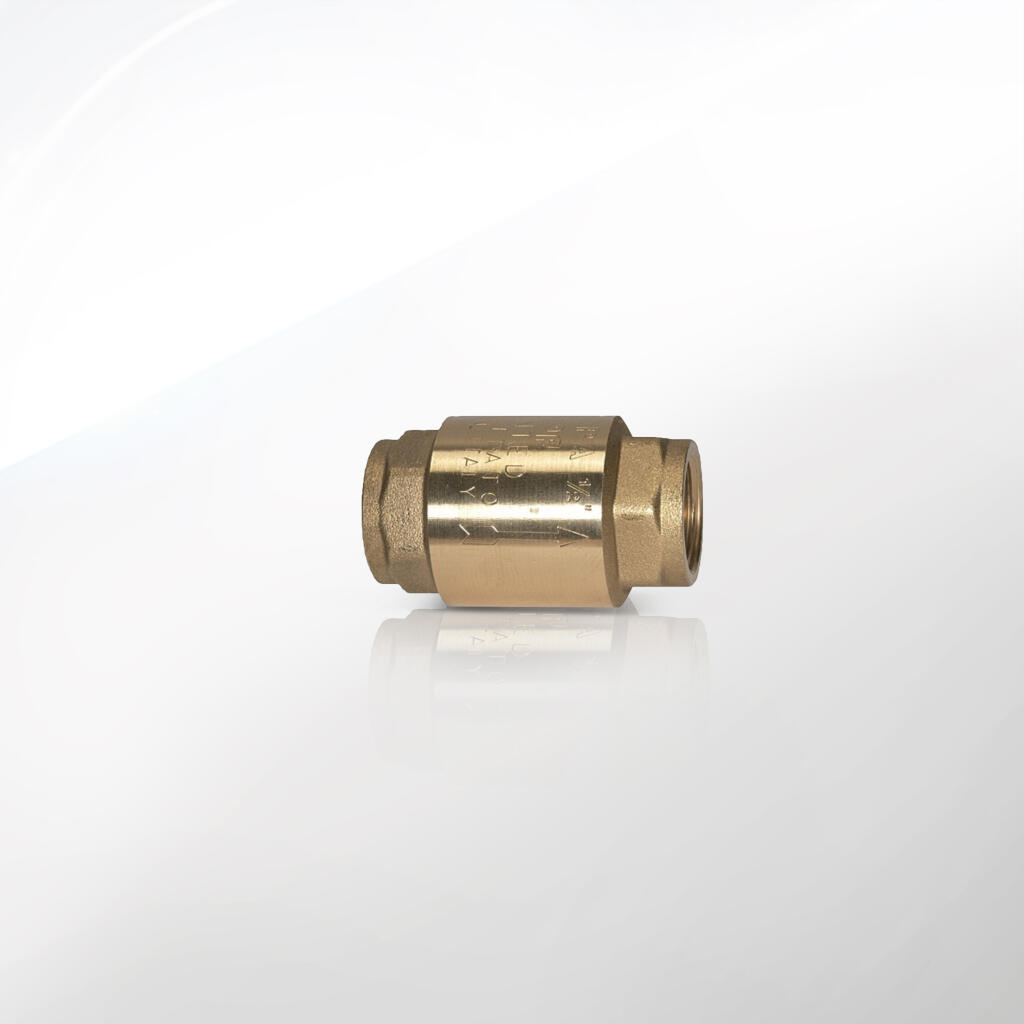

2. Zawór zwrotny G1/2 GW, 25 bar

3. Zawór zwrotny G3/4 GW, 25 bar

Każdy z nich odpowiada na określone potrzeby branż, w których należy zastosować pewną blokadę zwrotną medium, taką jak sprężone powietrze, woda, oleje lub inne ciecze nieagresywne. Konstrukcja „liniowa” oznacza przelotowe usytuowanie wnętrza korpusu, co wpływa na zachowanie niewielkich strat ciśnienia. Mosiądz wykorzystany do wytwarzania korpusu zapewnia trwałość i odporność korozyjną. Zawory typu 80.5002-WW stanowią część szerokiej oferty firmy CPP PREMA, znanej z projektowania i produkcji wysokiej jakości armatury przemysłowej.

Zawory te zaprojektowano do zabezpieczenia przed cofnięciem się medium. Chronią instalacje przed niepożądanym zwrotnym przepływem, zmniejszając ryzyko powstawania usterek czy spadków ciśnienia w różnych obszarach układu. Bez względu na to, czy mamy do czynienia z instalacją wodną, pneumatyczną czy z obiegiem cieczy chłodzących, zawory G1, G1/2 czy G3/4 (wersje w zakresie ciśnienia 15 lub 25 bar) będą doskonałym wyborem. Zakres maksymalnego ciśnienia, zależny od wariantu, zapewnia pewność działania nawet przy obciążeniach typowych dla zaawansowanych układów technologicznych.

CPP PREMA, bazując na wieloletnim doświadczeniu w produkcji podzespołów pneumatyki i hydrauliki, dokłada starań, aby każdy zawór przeszedł dokładne testy fabryczne. Kontrola jakości obejmuje weryfikację gwintu, szczelności, jakości odlewu mosiądzu i montażu elementów uszczelniających. Użytkownik otrzymuje dzięki temu pewność, że po zamontowaniu w instalacji zawór zapewni stabilną i długotrwałą pracę. Przy regularnej konserwacji i utrzymaniu czystości medium zawory zwrotne z serii 80.5002-WW mogą służyć wiele lat, chroniąc układ przez cały ten czas.

Korpus z gwintem wewnętrznym znacznie upraszcza montaż i demontaż zaworu. Montuje się go zazwyczaj na przewodach zakończonych gwintem zewnętrznym, bez konieczności stosowania dodatkowych przejściówek. W zależności od konkretnego projektu, można zamontować zawór w pozycji poziomej, pionowej lub pod dowolnym kątem. Jedynym wymogiem jest zgodność kierunku przepływu medium z oznaczeniem (strzałką) na korpusie.

Zawory G1, G1/2 oraz G3/4 w niniejszej serii różnią się głównie rozmiarem gwintu i maksymalnym ciśnieniem pracy. Wersja G1 jest przystosowana do ciśnienia 15 bar, natomiast G1/2 i G3/4 mogą pracować do 25 bar. Taka różnorodność daje projektantom instalacji swobodę wyboru właściwego modelu, dopasowanego do wymagań przepływu i ciśnienia w danym układzie. Zwłaszcza w branży przemysłowej, gdzie występują wahania ciśnień w szerokim zakresie, kluczowe jest posiadanie pewnego i wytrzymałego elementu zwrotnego.

Warto też zaznaczyć, że mosiądz (z którego wykonano korpusy zaworów) jest stopem odpornym na korozję w kontakcie z wodą i wieloma innymi substancjami, aczkolwiek w przypadku cieczy silnie chemicznie agresywnych należy każdorazowo zweryfikować kompatybilność. Uszczelnienia (np. NBR, EPDM, FKM) stosowane w zaworach muszą być dopasowane do konkretnego medium i zakresu temperatur. Producent zwykle informuje, jakie standardowe uszczelnienia zostały zastosowane oraz jakie są ewentualne opcje na zamówienie. Dzięki temu można pewnie wykorzystać zawory w zróżnicowanych aplikacjach – od systemów wodnych, poprzez pneumatykę, po lekkie aplikacje olejowe.

Omawiana seria wyróżnia się także kompaktowymi wymiarami. Dzięki temu można łatwo zintegrować zawór z instalacją, w której nie ma zbyt wiele miejsca. Szczególnie dotyczy to nowoczesnych układów przemysłowych, gdzie liczy się każdy centymetr przestrzeni technologicznej. Dodatkowo stosunkowo niewielka masa zaworów pozwala na montaż bez konieczności stosowania masywnych obejm czy wsporników.

Zawory zwrotne liniowe z gwintem wewnętrznym, mosiądz typ 80.5002-WW, wyróżniają się wszechstronnym zastosowaniem. Mogą pracować w zróżnicowanych środowiskach, oferując skuteczną blokadę przepływu wstecznego. Dzięki możliwości pracy przy ciśnieniu 15 bar (dla modelu G1) lub 25 bar (dla modeli G1/2 i G3/4), odnajdują się zarówno w lekkich, jak i bardziej wymagających aplikacjach. Poniżej przedstawiamy przykładowe obszary, w których zawory te okazują się niezbędne:

1. Instalacje sprężonego powietrza
   W systemach pneumatycznych występuje często konieczność rozdzielenia obszarów instalacji tak, aby nie dochodziło do spadku ciśnienia w całej sieci na skutek awarii lub wyłączenia jednego kompresora. Zawór zwrotny G1/2 (25 bar) lub G3/4 (25 bar) idealnie spełni rolę blokady cofania powietrza do wyłączonego zbiornika. Jednocześnie zapewni ochronę pozostałych elementów, na przykład kompresorów, przed niepożądanymi przepływami zwrotnymi w razie wahań ciśnienia.

2. Sieci wodne i instalacje hydrauliczne
   Branża wodociągowa i systemy wodne często wymagają zaworów, które utrzymają odpowiednie ciśnienie w wybranej sekcji rurociągu i zapobiegną cofaniu się wody. Zawory CPP PREMA G1 (15 bar) nadają się do zastosowań w instalacjach ogrzewania CO lub ciepłej wody użytkowej, gdzie ciśnienia zwykle nie przekraczają 10–12 bar. Natomiast w bardziej obciążonych układach przepływowych, np. z pompami głębinowymi, popularne są warianty 25 bar (G1/2 lub G3/4) umożliwiające bezpieczną pracę przy wyższych wartościach ciśnienia.

3. Przemysł spożywczy i farmaceutyczny
   Mosiądz, jako stop, przy normalnych warunkach użytkowania w temperaturach typowych dla branży spożywczej (zwykle do 60–70°C), wykazuje wystarczającą odporność. Jednak zawsze warto sprawdzić, czy wymagania higieniczne nie narzucają stali nierdzewnej. Tam, gdzie przepisy nie są tak rygorystyczne, zawory mosiężne z gwintem wewnętrznym służą do odcinania obiegów wody technologicznej albo roztworów nieszkodliwych dla zdrowia.

4. Branża chemiczna (łagodne media)
   Zawory te dobrze radzą sobie w kontakcie z mediami o niskiej agresywności chemicznej, np. słabymi roztworami wodnymi. W razie pracy z bardziej wymagającymi substancjami należy przeanalizować odporność mosiądzu i uszczelnienia na określony środek chemiczny. Przy niższym poziomie korozyjności, typ 80.5002-WW sprawdza się idealnie jako prosta blokada zwrotna, niezależna od zewnętrznych źródeł zasilania.

5. Systemy chłodzenia i klimatyzacji (HVAC)
   W układach klimatyzacyjnych i chłodniczych zawory zwrotne montuje się, aby zapobiec wstecznemu przepływowi czynnika chłodzącego w niepożądanych momentach. Taka blokada bywa kluczowa dla zabezpieczenia sprężarek przed cofaniem się czynnika przy wyłączeniu instalacji lub awarii. Zawory G1/2 (25 bar) i G3/4 (25 bar) często spotyka się w większych systemach HVAC, gdzie ciśnienie operacyjne bywa wyższe.

6. Przemysł maszynowy i linie produkcyjne
   W aplikacjach zautomatyzowanych, np. liniach montażowych, gdzie stosuje się siłowniki hydrauliczne/pneumatyczne o różnych obciążeniach, zawory zwrotne są potrzebne do utrzymania ciśnienia roboczego w razie braku zasilania bądź do ochrony komponentów w czasie zmiany cyklu. Mosiężne zawory CPP PREMA wytrzymują intensywną pracę w środowiskach przemysłowych, o ile zanieczyszczenia oraz wysokie temperatury nie przekraczają ustalonych norm.

7. Instalacje ciepłownicze i grzewcze
   Tam, gdzie przesyła się gorącą wodę lub glikol w temperaturach do około 100°C, można wykorzystać zawory zwrotne 80.5002-WW, pod warunkiem że nie przekracza się maksymalnego zakresu ciśnień. Jeśli ciśnienie w układzie grzewczym jest stosunkowo wysokie (np. do 10 bar), model 25 bar w pełni zaspokoi potrzeby bezpieczeństwa. Natomiast do mniejszych instalacji wystarczy wariant G1 o limicie 15 bar, zapewniający wystarczający margines.

8. Transport cieczy w przemyśle rolniczym
   Układy irygacji, nawadniania czy systemy do przechowywania i transportu płynnych nawozów mogą wykorzystywać zawory zwrotne do podtrzymania słupa cieczy w przewodach. Zawór mosiężny nie ulega korozji przy kontakcie z wodą czy większością nawozów rolniczych o łagodnym odczynie. Zakres ciśnień do 25 bar bywa satysfakcjonujący nawet przy potężnych pompach zasilających.

9. Instalacje w branży automotive
   W przemyśle motoryzacyjnym, zarówno na liniach produkcyjnych, jak i w systemach obsługi, stosuje się rozmaite układy sprężonego powietrza czy instalacje wodne. Zawory zwrotne 80.5002-WW mogą pełnić funkcję kluczowych blokad w obwodach testowych, chroniących maszyny i stanowiska kontrolne przed nagłymi skokami ciśnienia.

10. Zastosowania mobilne i maszyny budowlane
    Niektóre maszyny budowlane posiadają dodatkowe układy hydrauliczne lub pneumatyczne do sterowania osprzętem. Zawór zwrotny w takim układzie bywa niezbędny, gdy trzeba zapobiec cofaniu się cieczy przy manipulowaniu łyżką, podnośnikiem czy innymi elementami roboczymi. Wysokie ciśnienia występujące w pewnych aplikacjach mobilnych (np. 25 bar i więcej) często wymagają dobrego marginesu bezpieczeństwa – stąd zainteresowanie produktami o wyższych parametrach.

11. Systemy bezpieczeństwa i ochrona przeciwpożarowa
    W instalacjach hydrantowych czy systemach gaśniczych czasem umieszcza się zawory zwrotne, aby utrzymać ciśnienie w wybranych sekcjach układu. Zawory z gwintem wewnętrznym o wyższej wytrzymałości ciśnieniowej (25 bar) mogą zapewnić blokadę wsteczną w trudnych warunkach eksploatacyjnych.

12. Branża morska i okrętowa
    W niektórych układach okrętowych, np. do dystrybucji wody użytkowej, zawory mosiężne (z uwagi na odporność na słonawą wodę – choć przy dłuższej ekspozycji warto rozważyć brąz morskiej klasy lub stopy z odpowiednim certyfikatem) mogą częściowo sprawdzić się jako proste blokady zwrotne. Zawsze należy pamiętać o ocenie ryzyka korozyjnego w kontakcie z wodą morską, ale w strefach pomocniczych, niewystawionych na bezpośrednie działanie wody słonej, zawory z mosiądzu 80.5002-WW bywają stosowane z powodzeniem.

Wspólnym mianownikiem tych zastosowań jest konieczność bezpiecznego zablokowania przepływu wstecznego. Każdy z opisywanych zaworów (G1 o limicie 15 bar, G1/2 i G3/4 do 25 bar) ma jednak nieco odmienną charakterystykę przepływu i wytrzymałość. Projektant instalacji powinien dopasować rozmiar gwintu do natężenia przepływu oraz ciśnienia, z jakim będzie działał układ. Dzięki przemyślanemu doborowi parametru ciśnieniowego uniknie się przedwczesnego zużycia zaworu, co przekłada się na stabilne i długoletnie funkcjonowanie całego systemu.

Zawory zwrotne z gwintem wewnętrznym, mosiądz typ 80.5002-WW, wyróżniają się starannie dopracowaną konstrukcją, pozwalającą na pracę w wymagających warunkach przemysłowych. Poniżej przedstawiono najważniejsze parametry techniczne, które warto znać, podejmując decyzję o zastosowaniu tych zaworów w danej instalacji.

1. Rozmiary gwintu i maksymalne ciśnienia

   • G1 (gwint 1 cal), 15 bar: przeznaczony do instalacji, gdzie wymagany jest większy przepływ przy nieco niższym dopuszczalnym ciśnieniu roboczym. Sprawdza się w systemach wody i powietrza o umiarkowanych obciążeniach, zapewniając wystarczający margines bezpieczeństwa.

   • G1/2 (gwint półcalowy), 25 bar: najpopularniejszy z wymienionych modeli, stworzony do pracy przy wyższym ciśnieniu do 25 bar. Odpowiedni dla dość szerokiej grupy instalacji wymagających zarówno większej wytrzymałości, jak i umiarkowanego przepływu.

   • G3/4 (gwint trzy–czwarte cala), 25 bar: analogicznie do wersji G1/2, wytrzymuje ciśnienie 25 bar, ale pozwala na jeszcze wyższe natężenie przepływu w porównaniu do półcalowego gwintu.

2. Korpus z mosiądzu

   • Mosiądz to odporny na korozję stop miedzi z cynkiem. W armaturze przemysłowej zwykle stosuje się mosiądz o oznaczeniach CW614N lub CW617N. W typie 80.5002-WW korpus może być dodatkowo niklowany, co zwiększa odporność na utlenianie i zapewnia estetyczny wygląd.

   • W warunkach normalnej eksploatacji mosiężny korpus zachowuje szczelność i stabilność wymiarową przez wiele lat. Maksymalne temperatury robocze zależą od zastosowanych uszczelnień, ale ogólnie zawory zwrotne wykorzystywane są w standardowych temperaturach do około 80–100°C (szczegółowe dane należy potwierdzić w dokumentacji producenta).

3. Element zamykający i sprężyna

   • Wewnątrz zaworu znajduje się samoczynny mechanizm zapobiegający przepływowi wstecznemu. Zazwyczaj jest to kulka dociskana sprężyną, a niekiedy grzybek.

   • Sprężyna wytwarzana jest często ze stali nierdzewnej (AISI 304 lub podobnej), co gwarantuje jej odporność na korozję i obciążenia cykliczne. Właściwa siła sprężyny decyduje o ciśnieniu otwarcia zaworu (zwykle niewielkim), jak również wpływa na żywotność całości.

4. Uszczelnienia

   • Zazwyczaj zastosowane są elastomery typu NBR (kauczuk butadienowo–akrylonitrylowy), które mają dobrą kompatybilność z olejami, wodą i powietrzem w zakresie temperatur do 80–90°C.

   • Jeśli instalacja wymaga wyższej temperatury lub odporności na agresywne media, producent może oferować uszczelnienia EPDM, FKM (Viton) czy inne warianty. Wybór uszczelnienia powinien uwzględniać rodzaj i temperaturę medium.

5. Przepływ i straty ciśnienia

   • Konstrukcja liniowa minimalizuje spadki ciśnienia, ponieważ medium napotyka jedynie kulkę (lub grzybek) i sprężynę. W stanie otwartym zawór stawia niewielki opór przepływowi.

   • W stanie zamkniętym szczelność stoi na wysokim poziomie, co skutecznie chroni przed cofaniem się cieczy lub gazu. Szczególnie przydatne w sytuacjach, gdy wymagana jest długotrwała izolacja sekcji instalacji.

6. Temperatura pracy i zakres stosowania

   • Wiele aplikacji wykorzystuje te zawory przy temperaturach od 0°C do ok. +80°C. Jednak warto pamiętać, że mosiądz wytrzymuje znacznie więcej, a realnym ograniczeniem bywają uszczelnienia.

   • Dla pewności należy zapoznać się z dokumentacją konkretnego modelu. Jeśli instalacja ma np. 100°C przez dłuższy czas, koniecznie sprawdź zalecenia producenta.

7. Pozycja montażu

   • Możliwa jest dowolna orientacja (pion, poziom), o ile przepływ zgodny jest z kierunkiem wskazanym strzałką na korpusie. Montaż pionowy „z dołu do góry” zazwyczaj preferowany przy wodzie, co może ograniczać ryzyko osadzania się zanieczyszczeń, ale nie jest to ścisły wymóg.

   • Gwint wewnętrzny sprawia, że zawór nakręca się bezpośrednio na gwint zewnętrzny przewodu, często z użyciem taśmy teflonowej (PTFE) lub innych środków uszczelniających, by zachować szczelność na styku gwintowym.

8. Odporność chemiczna

   • Mosiądz jest w większości wypadków odporny na wodę, powietrze, roztwory neutralne czy oleje hydrauliczne. Przy pracy z chemikaliami agresywnymi, kwasami lub zasadami trzeba potwierdzić odporność materiału.

   • NBR, najczęściej używany w uszczelnieniach, dobrze radzi sobie z paliwami i olejami, ale niekoniecznie z mocnymi związkami chemicznymi czy rozpuszczalnikami. Wówczas można pomyśleć o wariancie z innymi elastomerami.

9. Minimalne ciśnienie otwarcia

   • Zawory zwrotne wymagają pewnej różnicy ciśnień, by kulka lub grzybek uniosły się i umożliwiły przepływ. Zazwyczaj jest to mała wartość (np. 0,2–0,5 bar). W instalacjach o niższych ciśnieniach trzeba pamiętać, że zawór może nie otwierać się całkowicie lub może występować znikomy przepływ.

10. Normy i certyfikaty

• Producent, czyli CPP PREMA, zwykle zapewnia zgodność z powszechnie obowiązującymi normami w zakresie gwintów (m.in. ISO 228 czy PN) i jakości. Przy wyrobach armaturowych nierzadko spotyka się wewnętrzne kontrole fabryczne i odbiory jakościowe.

• Jeśli aplikacja objęta jest wymogami specjalistycznych dyrektyw (np. dyrektywa ciśnieniowa PED), należy sprawdzić, czy zawór kwalifikuje się pod te przepisy. Często, przy średnicach poniżej określonego progu, zawór może nie wymagać dodatkowych oznakowań.

11. Trwałość i konserwacja

• Zawory zwrotne 80.5002-WW cechuje bezobsługowa konstrukcja. Po zamontowaniu sprawują się latami, o ile medium jest względnie czyste i mieści się w dopuszczalnym zakresie temperatur oraz ciśnienia.

• W przypadku pojawienia się problemów (nieszczelność, spadek sprawności), zwykle wystarczy wymiana uszczelnień bądź sprężyny. Procesy te są jednak rzadkie przy właściwej eksploatacji.

12. Charakterystyka przepływu

• Przy nominalnych ciśnieniach i prawidłowym zasilaniu, różnica ciśnień między stroną wlotową a wylotową jest minimalna. Mimo to warto wziąć pod uwagę, że zawór zwrotny, w przeciwieństwie do rury prostej, zawsze wprowadza pewien opór. Projektanci instalacji powinni uwzględnić to w obliczeniach.

13. Możliwość pracy w podwyższonym ciśnieniu przejściowym

• Zawory z ratingiem 25 bar potrafią zazwyczaj znieść krótkotrwałe skoki nieco powyżej tej wartości. Jednak stałe przekraczanie nominalnego ciśnienia przyspiesza zużycie i może prowadzić do trwałego uszkodzenia.

• Jeśli w układzie występują udary hydrauliczne czy nagłe wahania ciśnienia, zaleca się zamontowanie urządzeń kompensujących, np. akumulatorów hydraulicznych, aby nie obciążać zaworu powyżej granic.

14. Sposób uszczelnienia gwintu

• Gwint wewnętrzny w zaworze i zewnętrzny w przewodzie powinny być szczelnie połączone, najczęściej poprzez taśmę PTFE, pakuły, pasty lub dedykowane uszczelki. Nie wolno zapomnieć o poprawnym kierunku nawijania taśmy i o właściwej liczbie zwojów.

• Niewłaściwe uszczelnienie może skutkować mikro-wyciekami przy większym ciśnieniu, co zmniejsza efektywność i może powodować straty energii (zwłaszcza w systemach pneumatycznych).

15. Bezpieczeństwo i odpowiedzialność użytkownika

• Mimo że zawory zwrotne są elementami pasywnymi, ich wadliwe działanie może mieć poważne konsekwencje dla instalacji i bezpieczeństwa personelu. Zawsze należy przestrzegać maksymalnych parametrów ciśnieniowych i temperaturowych.

• W razie jakichkolwiek wątpliwości co do środowiska pracy czy substancji przepływającej przez zawór, warto skonsultować się z inżynierami producenta lub doświadczonymi projektantami instalacji.

1. Mosiądz (korpus i gwint)

   • Najważniejszą częścią każdego zaworu jest korpus, w którym zachodzi przepływ medium i gdzie osadzone są elementy zwrotne. Mosiądz, popularny w branży armaturowej, łączy dobre właściwości mechaniczne z odpornością korozyjną i łatwością obróbki.

   • W typie 80.5002-WW korpus mosiężny może zostać dodatkowo pokryty warstwą niklu, co ogranicza utlenianie i daje jednolity, estetyczny wygląd. Niklowana powierzchnia przeciwdziała również drobnym zarysowaniom i ułatwia utrzymanie zaworu w czystości.

   • Gwinty wewnętrzne w mosiądzu wykonuje się z wysoką precyzją. Dzięki temu zapewnia się odpowiednią szczelność przy nawijaniu taśmy teflonowej lub innych uszczelnień.

2. Mechanizm zwrotny (kulka lub grzybek)

   • Wewnątrz zaworu znajduje się element, który w stanie spoczynku (bez przepływu w normalnym kierunku) przylega do gniazda. Przy próbie przepływu w odwrotnym kierunku element zwrotny domyka gniazdo, zapobiegając cofaniu się medium.

   • Kulka może być wykonana ze stali nierdzewnej, co gwarantuje odporność na korozję i ścieranie. Niekiedy stosuje się też plastikowe (np. POM) lub gumowane kulki w zależności od projektu. Grzybek bywa mosiężny lub wykonany z innych metali, zaopatrzony w uszczelkę z elastomeru na styku z gniazdem.

3. Sprężyna dociskowa

   • Sprężyna utrzymuje element zwrotny w pozycji zamkniętej, gdy ciśnienie wlotowe nie jest wystarczające do jej otwarcia. Stal nierdzewna (AISI 302, 304 lub podobna) to najpopularniejszy materiał, gdyż zapewnia odpowiednią elastyczność i odporność na korozję.

   • Dobór siły sprężyny decyduje o minimalnym ciśnieniu otwarcia (cracking pressure). W aplikacjach przemysłowych, w których ciśnienie nominalne wynosi 5–10 bar, minimalne ciśnienie otwarcia może wynosić od 0,2 do 0,5 bar.

4. Uszczelnienia elastomerowe

   • Najczęstszym wyborem w zaworach mosiężnych jest NBR, ponieważ jest odporny na oleje, wodę i warunki panujące w standardowych systemach. Wytrzymuje temperatury około -20 do +80/90°C, co pasuje do wielu instalacji przemysłowych.

   • W przypadku wyższych temperatur lub agresywniejszych chemikaliów sięga się po EPDM lub FKM (Viton). Zastosowanie innego elastomeru może wymagać zamówienia indywidualnego wariantu, jeśli producent oferuje taką możliwość.

5. Powłoki antykorozyjne

   • Niklowanie korpusu to jedno z najczęstszych rozwiązań. Cienka powłoka niklu chroni przed utlenianiem i ułatwia konserwację. Warstwa ta nie powinna być zbyt gruba, by nie zakłócać pracy gwintu czy wymiarów wewnętrznych.

   • Chromowanie jest rzadziej stosowane w zaworach zwrotnych, ponieważ wystarczająca okazuje się zazwyczaj powłoka niklowa. Jeśli producent wprowadza jednak odmiany z chromem, mogą one mieć jeszcze większą odporność na ścieranie czy uszkodzenia mechaniczne, ale zwykle wiąże się to z wyższymi kosztami.

6. Wkładki w korpusie

   • Niektóre modele zaworów mogą zawierać wewnętrzne elementy wzmocnione, np. pierścienie zabezpieczające, które pomagają utrzymać gniazdo zwrotne w odpowiedniej pozycji. Często są to niewielkie części ze stali lub twardszego tworzywa.

   • Konstrukcja 80.5002-WW jest jednak głównie skoncentrowana na prostocie i maksymalnej niezawodności, więc najczęściej spotyka się standardową budowę (korpus mosiężny, sprężyna, kulka/grzybek, uszczelka).

7. Kryteria wyboru materiałów

   • Producent kieruje się wytycznymi co do wytrzymałości mechanicznej, odporności na zmęczenie materiału, tolerancji temperaturowej i interakcji z medium.

   • Wysokiej klasy mosiądz i stal nierdzewna (sprężyna, kulka) zapewniają optymalny kompromis między kosztem a żywotnością.

8. Ekologia i recykling

   • Zawory mosiężne mają stosunkowo niski wpływ środowiskowy, biorąc pod uwagę, że mosiądz można przetworzyć i ponownie wykorzystać. W porównaniu do zaworów plastikowych mosiądz jest znacznie bardziej przyjazny w kontekście długoterminowego recyklingu.

   • Uszczelki elastomerowe stanowią niewielki odsetek masy zaworu, więc nie wpływają znacząco na kwestie utylizacji czy ponownego przetworzenia.

9. Trwałość w warunkach dynamicznych

   • Jeśli instalacja naraża zawór na częste zmiany ciśnienia lub intensywne wibracje, mosiądz zachowuje stabilność lepiej niż wiele tworzyw sztucznych. Stal nierdzewna (element sprężynujący) zapewnia mu pewną ochronę przed zmęczeniem materiału.

   • W warunkach podwyższonych obciążeń mechanicznych na gwinty trzeba jednak stosować się do zaleceń producenta (np. do stosowania dodatkowych podpór, obejm), aby uniknąć zbyt dużych sił bocznych.

10. Czynniki tribologiczne (tarcie, zużycie)

• Zawór zwrotny działa samoczynnie, a kulka lub grzybek tylko wykonuje niewielki ruch w gnieździe. Tarcie jest więc niewielkie. Jednakże pojawienie się drobnych cząstek zanieczyszczeń w medium może powodować rysowanie powierzchni.

• Filtracja medium (np. filtry siatkowe w instalacjach wodnych lub filtry w sprężonym powietrzu) sprzyja wydłużeniu żywotności zaworu i ogranicza ryzyko zablokowania mechanizmu zwrotnego.

11. Inne materiały opcjonalne

• W wersjach specjalnych lub starszych seriach stosowano czasem brąz lub stopy miedzi o innym składzie. W typie 80.5002-WW standardem jest mosiądz.

• Można też spotkać się z polimerowymi uszczelkami gniazda (np. PTFE, wzmocnionymi włóknem szklanym) zamiast oringów elastomerowych, choć to rzadziej praktykowane w zaworach typowo zwrotnych.

12. Odporność na temperatury ujemne

• Mosiądz zachowuje się poprawnie nawet przy temperaturach ujemnych, choć uszczelki elastomerowe mogą twardnieć poniżej -20°C. Przy wystawieniu na zamarzającą wodę istnieje ryzyko pęknięcia korpusu, dlatego w chłodnym klimacie trzeba chronić instalację przed zamarzaniem medium lub używać płynów niezamarzających.

13. Kontrola jakości

• Producent, czyli CPP PREMA, stosuje procedury kontroli jakości obejmujące m.in. weryfikację składu chemicznego mosiądzu, sprawdzenie gwintu, test szczelności i pomiar siły sprężyny. Dzięki temu ryzyko wadliwego zaworu jest minimalne.

• Użytkownik otrzymuje produkt gotowy do montażu, bez konieczności przeprowadzania dodatkowej obróbki.

14. Połączenie gwintowane i szczelność

• Należy pamiętać, że samo gwintowane połączenie zewnętrznego przewodu i wewnętrznego gniazda zaworu wymaga zewnętrznego uszczelnienia, np. taśmy PTFE. Mosiądz jest materiałem dość miękkim, więc nadmierna siła dokręcania może uszkodzić gwint.

• W instalacjach pod wysokim ciśnieniem (do 25 bar) warto dbać o równomierny docisk i właściwą liczbę zwojów taśmy, tak aby nie wystąpiły przecieki.

Poprawny montaż zaworu zwrotnego 80.5002-WW (mosiądz, gwint wewnętrzny) to klucz do długoletniej i bezawaryjnej pracy. Poniższa instrukcja opisuje kolejne etapy, uwzględniając zasady BHP, dbałość o szczelność gwintu i właściwą orientację zaworu:

1. Przygotowanie stanowiska i narzędzi

   • Zgromadź niezbędne przyrządy: klucz płaski lub nastawny dopasowany do wymiaru sześciokąta zaworu, materiały uszczelniające (taśma teflonowa, pakuły, pasta lub dedykowane środki), a także środki czyszczące do gwintów (np. spray do odtłuszczania).

   • Wyłącz instalację: upewnij się, że nie ma ciśnienia w przewodach. Spuść medium, jeśli istnieje ryzyko wycieku. W instalacjach wodnych opróżnij fragment rury, w instalacjach sprężonego powietrza rozładuj ciśnienie.

2. Kontrola zaworu i sprawdzenie kierunku przepływu

   • Na korpusie powinna znajdować się strzałka wskazująca dozwolony kierunek przepływu. Upewnij się, że jest dobrze widoczna.

   • Jeśli strzałka jest niewidoczna, możesz dmuchnąć w zawór sprężonym powietrzem o niskim ciśnieniu i sprawdzić, w którą stronę przepływa bez oporów. Strona napotykająca blokadę to wylot.

3. Oczyszczenie i odtłuszczenie gwintów

   • Przyłóż dużą wagę do stanu gwintów. Jeśli na przewodzie (gwint zewnętrzny) zalegają stare pozostałości uszczelnienia lub brud, usuń je szczotką i odtłuść powierzchnię.

   • Zawór fabrycznie nie powinien mieć zanieczyszczeń, ale w razie potrzeby przetrzyj również jego gwint wewnętrzny.

4. Uszczelnienie gwintu

   • Użyj taśmy PTFE: nawiń ją na zewnętrzny gwint w kierunku przeciwnym do wkręcania, zazwyczaj 2–4 zwoje dla mniejszych gwintów (G1/2, G3/4), a 3–5 zwojów dla większych (G1) lub zależnie od stopnia zużycia gwintu.

   • Możesz także posłużyć się pakułami i pastą uszczelniającą. Jeśli wybierasz pakuły, pamiętaj, by owijać je ciasno wokół gwintu, a na koniec nanieść niewielką ilość pasty, która wypełni szczeliny.

5. Montaż zaworu

   • Rozpocznij wkręcanie ręcznie, aby wyczuć poprawne wejście gwintu. Gdy natrafisz na niewielki opór, sięgnij po klucz.

   • Dokręcaj z wyczuciem. Zawór mosiężny jest relatywnie miękki, więc nadmierna siła może zniekształcić gwint lub korpus. Jeśli posiadasz klucz dynamometryczny i producent podaje zalecane momenty, stosuj się do nich.

   • Zwróć uwagę, by po dokręceniu strzałka (kierunek przepływu) pozostała prawidłowo ustawiona. W razie potrzeby delikatnie koryguj pozycję, ale nie poluzowuj zaworu zbyt mocno, by nie utracić szczelności.

6. Kontrola szczelności i wstępne uruchomienie

   • Po zamontowaniu zaworu przyłącz instalację do źródła medium, podnosząc ciśnienie stopniowo. Na początek podaj kilka bar (w systemach wody można otworzyć dopływ w sposób kontrolowany).

   • Obserwuj połączenia gwintowe, nasłuchuj ewentualnego syknięcia powietrza lub wycieków wody. Możesz użyć mieszaniny wody z mydłem w sprayu – pęcherzyki wskażą nieszczelność.

   • Jeśli wykryjesz przeciek, wyłącz ciśnienie i dokręć zawór lub popraw uszczelnienie.

7. Pełny test ciśnieniowy

   • Po pozytywnym wyniku wstępnej próby zwiększ ciśnienie do nominalnego (np. 15 bar w G1 lub 25 bar w G1/2, G3/4). Pozostaw instalację na kilka minut. Kontroluj, czy ciśnienie nie spada gwałtownie i czy brak jest wycieków.

   • W systemach wodnych warto przeprowadzić próbę ciśnieniową przez kilkanaście minut lub nawet kilka godzin, w zależności od wymagań projektu.

8. Orientacja zaworu

   • Zawór zwrotny można instalować w pionie lub poziomie. Montaż pionowy pomaga w układach wody w usuwaniu ewentualnych zanieczyszczeń (mogą spłynąć z nurtem w dół). Jednak w większości przypadków orientacja nie wpływa istotnie na działanie blokady wstecznej.

   • Istotne pozostaje jedynie, aby kierunek przepływu był zgodny z oznaczeniem producenta.

9. Postępowanie w razie nieszczelności

   • Gdy mimo wszystko zauważysz nieszczelność na gwincie, zwolnij ciśnienie, wykręć zawór i wymień materiał uszczelniający (taśmę PTFE, pakuły). Sprawdź, czy gwint nie jest uszkodzony mechanicznie – w przypadku korozji lub mocnego starcia konieczna będzie naprawa złączki lub wymiana komponentu.

   • Jeśli problem dotyczy wnętrza zaworu (przepuszcza w odwrotnym kierunku), skontroluj, czy medium nie zawiera zanieczyszczeń blokujących kulkę. W skrajnym przypadku można skontaktować się z działem serwisowym CPP PREMA w celu diagnozy i ewentualnej wymiany.

10. Eksploatacja i konserwacja

• Zawory zwrotne 80.5002-WW projektowane są jako elementy bezobsługowe, ale warto zachować pewne czynności profilaktyczne. Regularnie sprawdzaj filtrację medium (szczególnie w systemach sprężonego powietrza), aby uniknąć osadów i zanieczyszczeń.

• Unikaj nagłych skoków ciśnienia powyżej dopuszczalnych 15 lub 25 bar. Jeżeli instalacja narażona jest na uderzenia hydrauliczne, rozważ montaż akumulatora kompensacyjnego.

11. Demontaż i wymiana

• Jeśli potrzebujesz zdemontować zawór (np. w celu konserwacji instalacji), postępuj odwrotnie: odłącz ciśnienie, wykręć zawór kluczem, oczyść gwint z taśmy lub pakuł. Przy ponownym montażu koniecznie nałóż nowe uszczelnienie.

• Trwałość zaworów w normalnych warunkach jest wysoka, ale w razie uszkodzenia mechanicznego (np. pęknięcia wskutek mrozu lub niewłaściwego ciśnienia) lepiej wymienić cały zawór niż próbować go naprawiać na własną rękę.

12. Bezpieczeństwo i BHP

• Zawsze używaj okularów ochronnych przy pracy z instalacjami ciśnieniowymi – nawet mały wyciek sprężonego gazu może unosić cząstki zanieczyszczeń w stronę oczu.

• Noś rękawice chroniące przed gorącym medium. Oparzenia gorącą wodą lub parą to poważne zagrożenie w instalacjach grzewczych.

13. Wskazówki instalatora

• Dla instalacji wodnych, w których może pojawiać się kamień kotłowy, montaż pionowy w kierunku do góry może ograniczyć ryzyko osadzania się kamienia w gnieździe zaworu.

• W aplikacjach sprężonego powietrza w warsztatach warto zamontować zawór jak najbliżej kompresora, aby efektywnie zabezpieczyć go przed cofnięciem powietrza z sieci.

• W sytuacjach awaryjnych (np. pęknięty wąż w dalszej części instalacji) zawór zapobiega spadkowi ciśnienia w całym układzie, pozwalając na szybsze wznowienie pracy po naprawie usterki.

14. Najczęstsze błędy montażowe

• Zamontowanie zaworu odwrotnie do strzałki. Skutkuje brakiem przepływu i szybką dezorientacją instalatora.

• Zbyt mocne dokręcenie, niszczące gwint w mosiądzu. W efekcie pojawiają się mikro-nieszczelności i trwałe odkształcenie powierzchni.

• Brak regularnego czyszczenia lub filtracji, prowadzący do blokady elementu zwrotnego z powodu osadów.

1.Czy mogę zastosować zawór G1 (15 bar) w instalacji, gdzie czasem występuje 20 bar?

Nie jest to zalecane. Zawór G1 przystosowano do 15 bar. Stałe przekraczanie nominalnego ciśnienia może prowadzić do szybszego zużycia i potencjalnie do nieszczelności. Wybierz wariant 25 bar, jeśli spodziewasz się 20 bar w swojej instalacji.

2.Czy zawór G1/2 (25 bar) poradzi sobie z ciśnieniem 5–10 bar bez problemu?

Tak. Zakres maksymalny do 25 bar oznacza, że niższe ciśnienie nie stanowi zagrożenia. Zawór będzie pracować bezpiecznie i stabilnie, zapewniając pełną blokadę przepływu wstecznego.

3.Jak rozpoznać, że zawór zwrotny jest mosiężny?

Często ma żółtawą barwę lub niklowane wykończenie z charakterystycznym srebrzystym połyskiem. Producent (CPP PREMA) umieszcza także informacje na tabliczce znamionowej lub w dokumentacji technicznej. Możesz zauważyć też w opisie modelu zapis „mosiądz” bądź „Brass” i typ 80.5002-WW.

4.Czy mogę używać tych zaworów w temperaturze 120°C?

Ogólnie niezalecane. Standardowe uszczelnienia (NBR) mogą stracić elastyczność powyżej 80–100°C. Należy sprawdzić, czy producent oferuje wariant z wyższą odpornością lub rozważyć materiałowy zamiennik (np. stalowy zawór z uszczelnieniami wysokotemperaturowymi).

5.Czy zawór działa tylko w pozycji pionowej?

Nie, możesz go zamontować w dowolnym położeniu (pion, poziom, skos). Ważne, by pamiętać o kierunku przepływu. Niektórzy specjaliści preferują pionowe ustawienie w aplikacjach wodnych, bo lepiej odprowadza zanieczyszczenia i zapobiega blokadom.

6.Co z hałasem przy zamykaniu zaworu?

W instalacjach, gdzie przepływ wsteczny jest nagle odcinany, może pojawić się słyszalne „stuknięcie” kulki/grzybka. Najczęściej jest to krótki dźwięk i nie stanowi problemu. Jeśli jest wyjątkowo głośno, upewnij się, że nie przekraczasz dopuszczalnych parametrów ciśnienia i nie dochodzi do silnych uderzeń hydraulicznych.

7.Co gdy w mojej instalacji występują szkodliwe chemikalia?

Należy sprawdzić odporność mosiądzu i uszczelnień na te konkretne substancje. Jeżeli medium jest agresywne, mosiądz może nie wytrzymać lub uszczelki ulec uszkodzeniu. Skonsultuj się z producentem lub rozważ zawory z innego materiału (np. stal kwasoodporna).

8.Czy zawór potrafi całkowicie wyeliminować udar wodny?

Nie. Zawory zwrotne blokują cofnięcie przepływu, ale nie tłumią fal ciśnieniowych powstałych w wyniku nagłego zamknięcia przepływu w normalnym kierunku. Do łagodzenia uderzenia wodnego używa się amortyzatorów hydraulicznych czy zbiorników kompensacyjnych.

9.Czy można regulować przepływ za pomocą zaworu zwrotnego?

Nie. Zawór zwrotny służy jedynie do zablokowania kierunku przepływu. Jeśli potrzebujesz regulacji, rozważ zawory dławiące, dławiąco-zwrotne lub zawory regulacyjne.

10. Jak dbać o szczelność gwintu w eksploatacji długoterminowej?

Zazwyczaj nic nie musisz robić, jeśli zawór jest raz poprawnie uszczelniony. Przy każdej rozbiórce lub serwisie instalacji należy jednak ponownie oczyścić i nałożyć świeże uszczelnienie (np. taśmę PTFE). Kilkukrotne używanie tej samej taśmy bywa zawodne.

11.Czy w instalacji wody pitnej pojawia się smak metalu?

Mosiądz może wprowadzić niewielki posmak, zwłaszcza przy dłuższym postoju wody. W wielu aplikacjach jednak nie jest on wyczuwalny. Jeśli niezbędna jest pełna neutralność smakowa, warto zasięgnąć informacji o certyfikatach higienicznych lub rozważyć zawory z innego materiału (np. z certyfikowaną powłoką czy stal nierdzewną).

12.Czy mogę podmienić zawór G1 (15 bar) na G1/2 (25 bar)?

Nie, bo mają różne średnice gwintu. G1 to gwint jednocalowy, a G1/2 to półcalowy. Musiałbyś wprowadzić redukcję i ocenić, czy przepływ będzie zgodny z oczekiwaniami.

13.Jak sprawdzić, czy zawór jest w pełni sprawny?

Wyczyść przewody, zapewnij odpowiednie ciśnienie, a następnie sprawdź blokadę wsteczną. Po wyłączeniu zasilania medium w sekcji wlotowej, ciśnienie w sekcji wylotowej nie powinno spadać (chyba że istnieją inne ujścia). Możesz też przetestować lekki przepływ wsteczny, obserwując, czy nie pojawiają się przecieki.

14.Kiedy rozważyć zawór o wyższej wytrzymałości niż 25 bar?

Jeśli w instalacji występują udary ciśnieniowe przekraczające 25 bar lub planujesz pracę ciągłą w warunkach powyżej 25 bar, szukaj innej serii zaworów (np. stalowych) lub skonsultuj się z CPP PREMA w celu doboru modelu wytrzymującego większe obciążenia.

15.Co jeśli zawór zwrotny przepuszcza w odwrotnym kierunku?

Może to oznaczać zanieczyszczenia w gnieździe kulki, uszkodzenie uszczelki lub zużytą sprężynę. Spróbuj przepłukać zawór, a jeśli to nie pomaga, skonsultuj naprawę lub wymianę.

16.Czy zawór zwrotny wymaga smarowania wewnątrz?

Nie, w typowych aplikacjach nie smaruje się wnętrza. W systemach pneumatycznych dopuszcza się mgłę olejową, która i tak trafia do wszystkich podzespołów. Zawór zwrotny nie potrzebuje specjalnego smarowania, bo ruch kuli/grzybka jest niewielki.

17.Jakie ciśnienie startowe (cracking pressure) mają te zawory?

Zwykle jest to ok. 0,2–0,5 bar, choć wartość może się różnić w zależności od modelu i konstrukcji sprężyny. Producent często podaje przybliżone dane w dokumentacji.

18.Co zrobić w razie zamarznięcia medium w zaworze?

Rozmroź instalację, ale licz się z tym, że zamarznięcie mogło uszkodzić korpus (rozszerzanie się lodu). Zweryfikuj wizualnie i wykonaj próbę szczelności. Jeśli pęknięć nie widać, możesz kontynuować eksploatację. W przeciwnym razie konieczna jest wymiana.

19.Czy zawór G3/4 (25 bar) jest lepszy od G1/2 (25 bar)?

„Lepszy” zależy od przepływu i wymiarów instalacji. G3/4 ma większy przekrój, pozwalający na przepływ większej ilości medium przy podobnym spadku ciśnienia. Jeśli instalacja wymaga dużych natężeń przepływu, G3/4 będzie odpowiedniejszy. Przy mniejszych przepływach G1/2 jest wystarczający.

20.Czy producent zapewnia gwarancję?

Zazwyczaj tak, firma CPP PREMA ma politykę gwarancyjną obejmującą fabryczne wady materiałowe czy produkcyjne. W sprawie szczegółów najlepiej skontaktować się bezpośrednio z dostawcą lub sprawdzić warunki w dokumentach towarzyszących zakupowi.
