11.130J.0040 - Siłownik pneumatyczny dociskowy D80x40 dwustronnego działania, gwint wewnętrzny

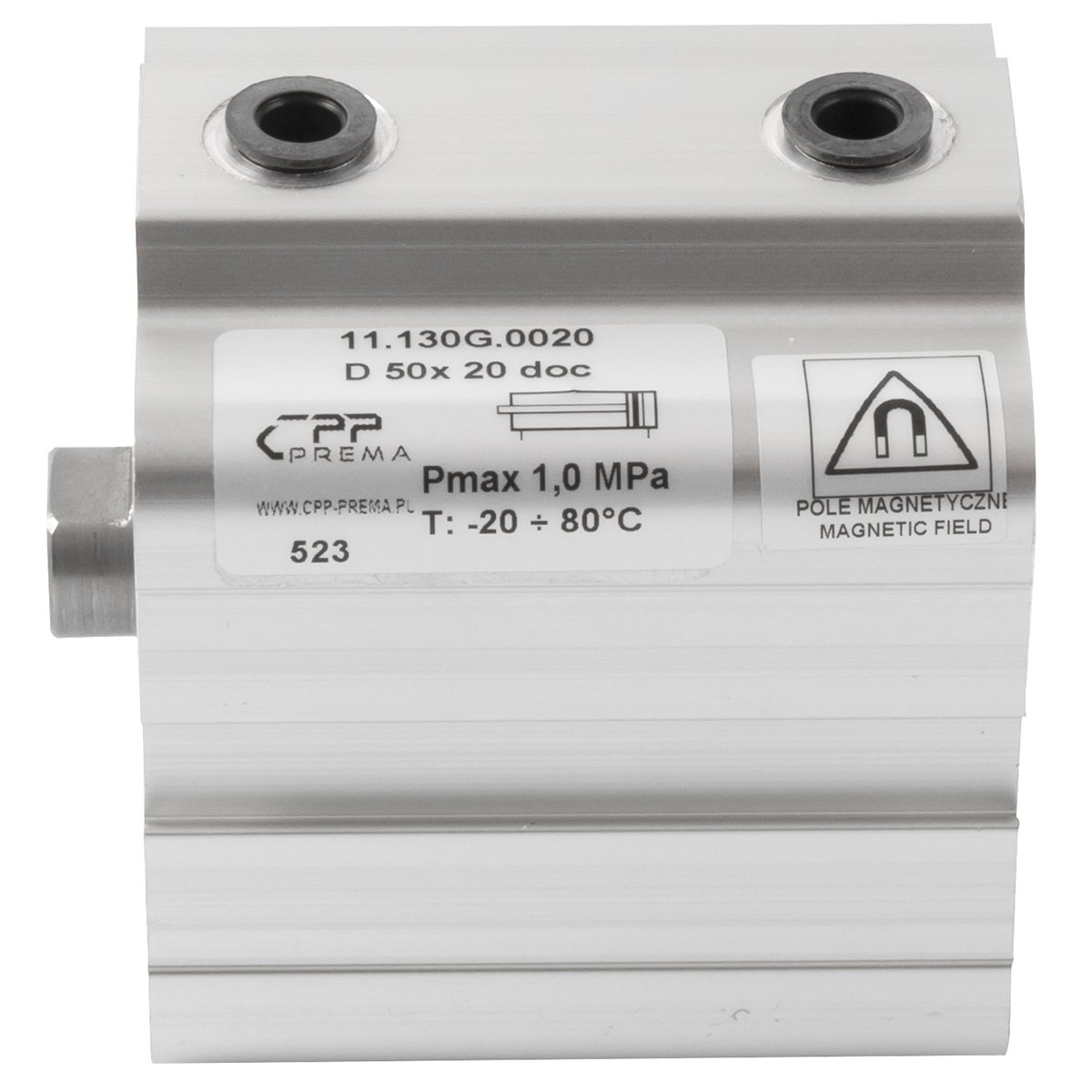

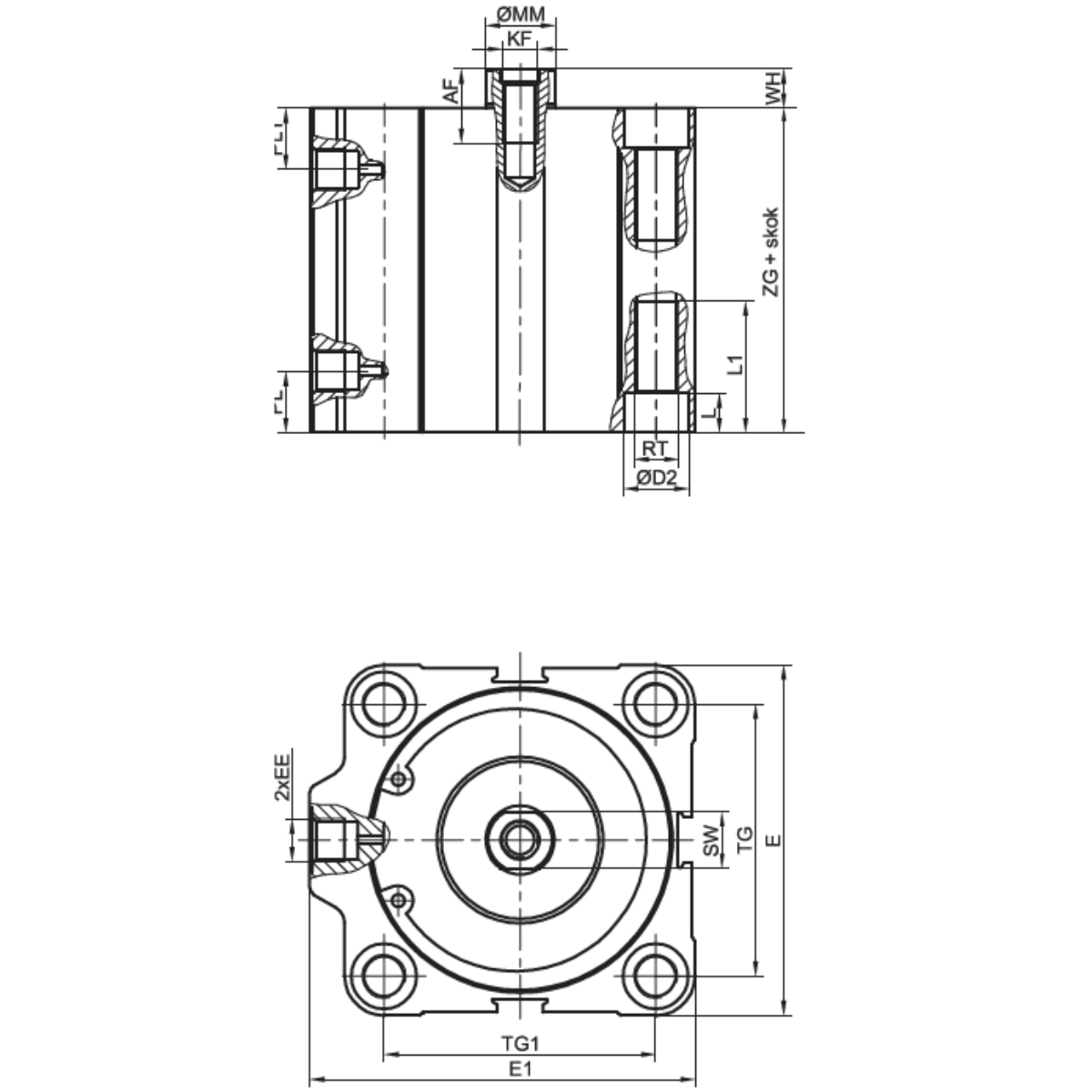

Siłownik pneumatyczny dociskowy D80×40 dwustronnego działania, gwint wewnętrzny. Wariant określają przede wszystkim sposób działania (dwustronne działanie), średnica tłoka 80 mm oraz skok 40 mm. Na karcie produktu wskazano również: Siłownik dociskowy dwustronnego działania z jednostronnym tłoczyskiem. Specyfikacja wykonania zawiera następujące wartości: średnica tłoka – 80 mm; skok siłownika – 40 mm; seria – SDK; tłok magnetyczny – tak; funkcja – dwustronne działanie; liczba tłoków – jeden; liczba tłoczysk – jedno; rodzaj tulei – tuleja profilowa z kanałkiem trapezowym; amortyzacja pneumatyczna – brak amortyzacji; średnica tłoczyska – 20 mm; gwint tłoczyska – M10; rodzaj gwintu tłoczyska – wewnętrzny; zabezpieczenie przed obrotem – nie; zamontowany osprzęt – brak; gwint przyłączy – G1/4; liczba przyłączy – dwa; dodatkowy zgarniacz – nie; regulacja kąta obrotu – nie; kąt obrotu – brak; ATEX – nie; wykonanie specjalne – nie. Uzupełniające parametry robocze: Pmax 1,0 MPa; T: -20 ÷ 80°C. Oznaczenia wymiarowe z rysunku technicznego mają wartości: AF – 17 mm; średnica D2 – 13,5 mm; E – 100 mm; E1 – 110 mm; EE – G1/4; KF – M10; L – 9 mm; L1 – 30 mm; średnica MM – 20 mm; PL – 16 mm; PL1 – 16 mm; RT – M10; SW – 17 mm; TG – 82 mm; TG1 – 82 mm; WH – 9 mm; ZG – 59 mm; ZG+SKOK – 99 mm. Dane materiałowe dla tej wersji są następujące: materiał uszczelnień – PU (poliuretan); materiał tłoczyska – stal węglowa chromowana; materiał tulei – stop aluminium; materiał pokryw – stop aluminium. Opisywany napęd może obsługiwać mechanizm roboczy maszyny, jeżeli wymagana droga, siła, prędkość i sposób mocowania zostały prawidłowo dobrane. Siłownik stanowi element wykonawczy układu i realizuje ruch liniowy w granicach wynikających z jego konstrukcji oraz sposobu zasilania. Skok napędu musi odpowiadać wymaganej drodze mechanizmu, bez wykorzystywania wewnętrznych końców siłownika jako stałych ograniczników konstrukcyjnych. Przed wyborem wykonania dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Mocowania i połączenie tłoczyska należy dobrać do serii oraz geometrii ruchu, bez przenoszenia parametrów z podobnego wykonania. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Po każdej ingerencji w instalację trzeba wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W warunkach roboczych dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Produkt nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Przed przywróceniem pracy konieczna jest kontrola szczelności i funkcji, przeprowadzona najpierw przy bezpiecznych nastawach, a następnie w normalnych warunkach pracy.
