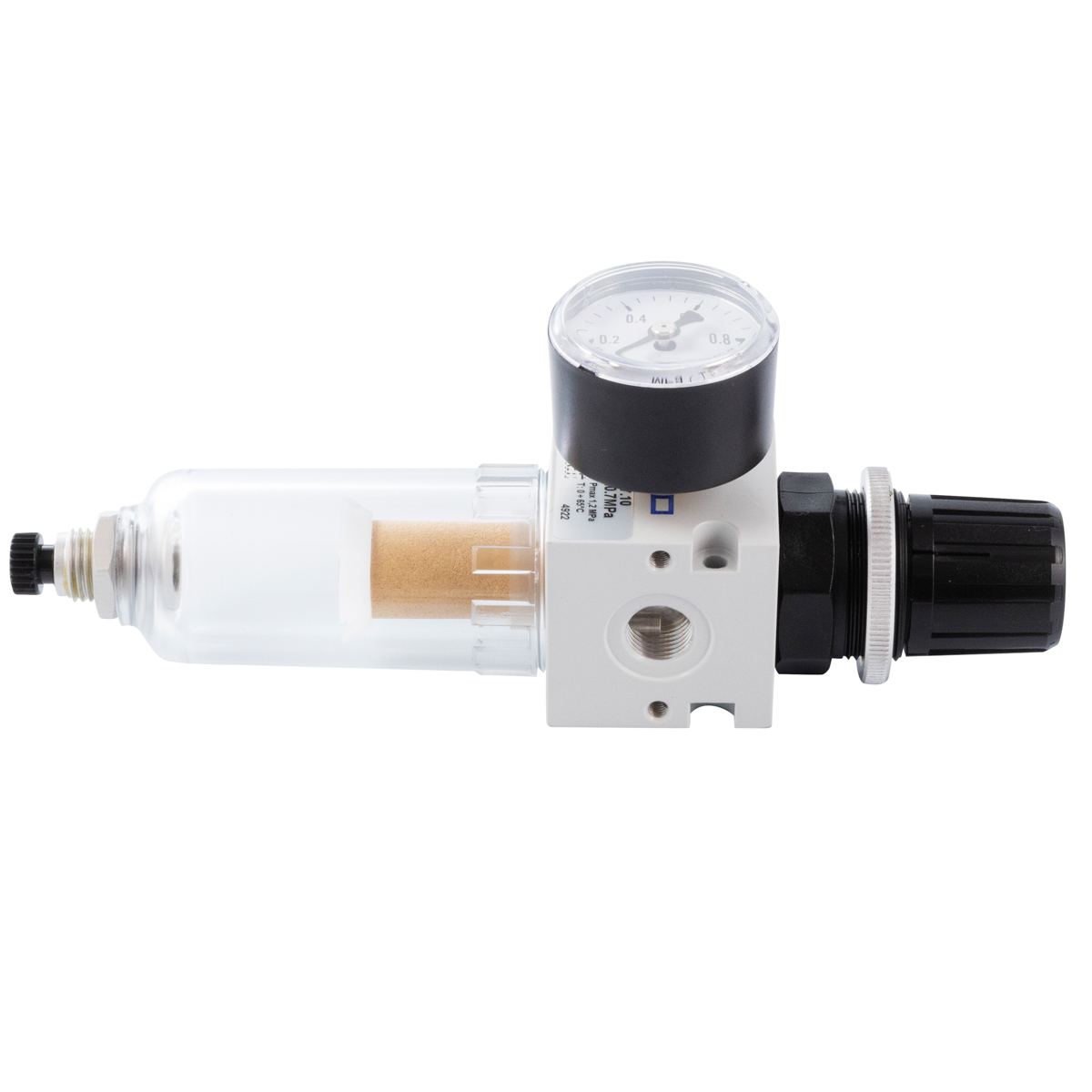

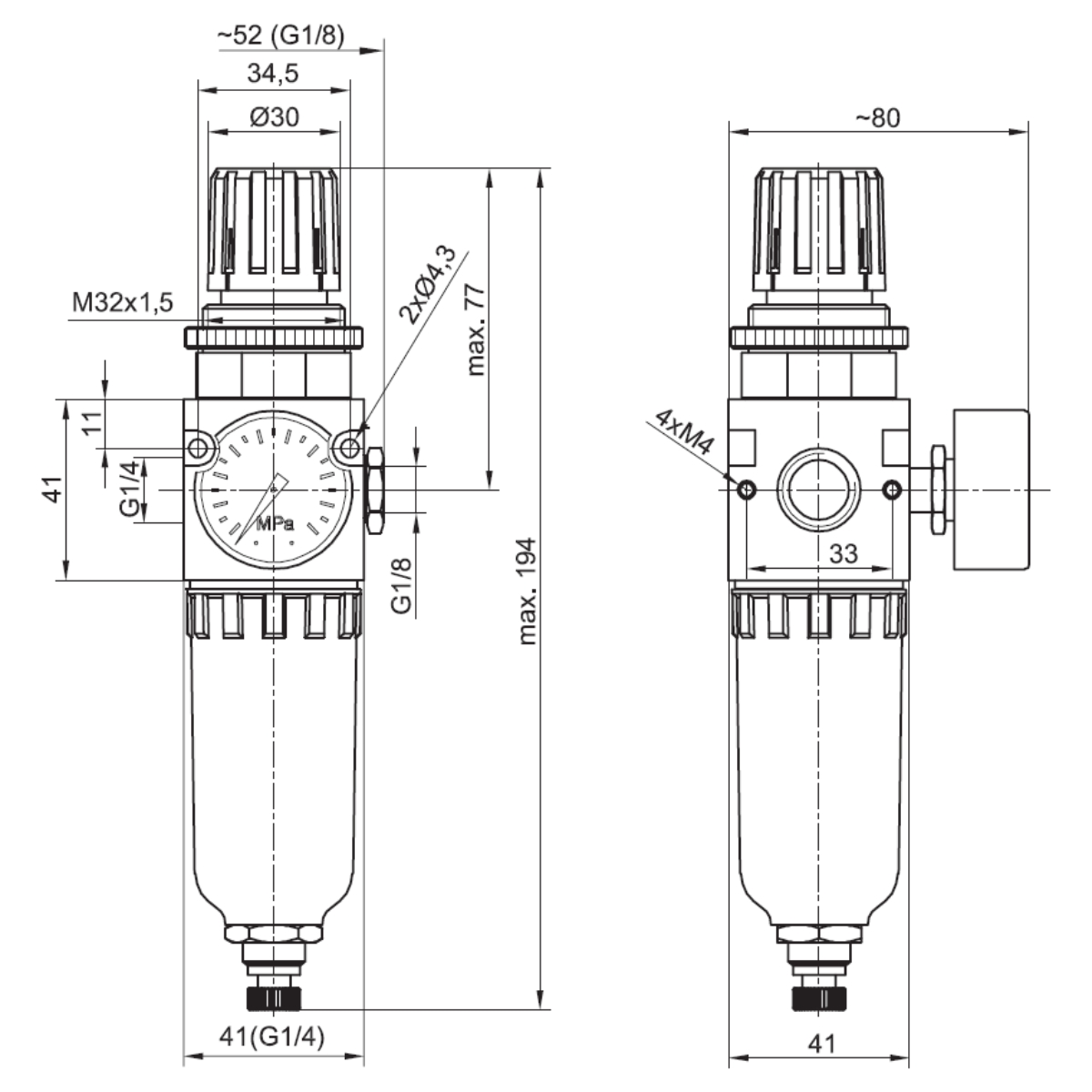

50.0201.1410.10 - Zespół filtrująco-redukcyjny MINI, G1/4 Pmax=12 bar, regulacja 0,5-10 bar, 10 mikronów

Zespół filtrująco-redukcyjny MINI, G1/4 Pmax=12 bar, regulacja 0,5-10 bar, 10 mikronów. Dane techniczne podane dla tego wariantu obejmują: seria – MINI; gwint przyłączy – G1/4; funkcja – filtr + reduktor; dokładność oczyszczania – do 10 mikronów; zakres regulacji ciśnienia – do 1,0 mpa (10 bar); gwint przyłącza manometru – G1/8; maksymalny przepływ – 75 m3/h / 1250 l/min; ATEX – nie; wykonanie specjalne – nie. Uzupełniające parametry robocze: Pmax 1,2 MPa; T: 0 ÷ 65°C; D. 10µm. Podzespół powinien zapewniać warunki medium wymagane przez najbardziej wrażliwe odbiorniki znajdujące się za nim w instalacji. Element pracuje w torze przygotowania lub kontroli sprężonego powietrza i realizuje funkcję wskazaną w nazwie oraz danych konkretnego wykonania. Prawidłowo dobrany podzespół wspiera utrzymanie parametrów medium wymaganych przez zawory, napędy i pozostałe odbiorniki instalacji. Każdą zmianę sposobu wykorzystania elementu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Na etapie doboru warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Przy doborze należy porównać przyłącza, wymagany przepływ, zakres ciśnienia i parametry właściwe dla funkcji danego podzespołu. Miejsce przyłożenia narzędzia powinno się ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części współdziałających i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Po uruchomieniu należy sprawdzić szczelność oraz rzeczywiste działanie funkcji regulacyjnej, filtracyjnej, smarującej albo pomiarowej, zależnie od typu produktu. Montaż trzeba wykonać zgodnie z kierunkiem przepływu i położeniem roboczym przewidzianym dla konstrukcji, pozostawiając miejsce na kontrolę i serwis. Zwiększony spadek ciśnienia lub niestabilne parametry są sygnałem do sprawdzenia podzespołu i warunków zasilania całego zespołu. W eksploatacji należy kontrolować wskazania, stan elementów roboczych i ewentualne gromadzenie zanieczyszczeń lub kondensatu. Podczas pracy powinno się obserwować stabilność parametrów oraz stan medium, ponieważ rosnący spadek ciśnienia może wskazywać na zanieczyszczenie lub nieprawidłową nastawę. Podczas eksploatacji warto obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Obsługę wykonuje się po odcięciu zasilania i odpowietrzeniu odcinka instalacji, stosując części dopasowane do właściwej serii i wersji. Podczas przeglądu powinno się ocenić stan powierzchni współdziałających, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
