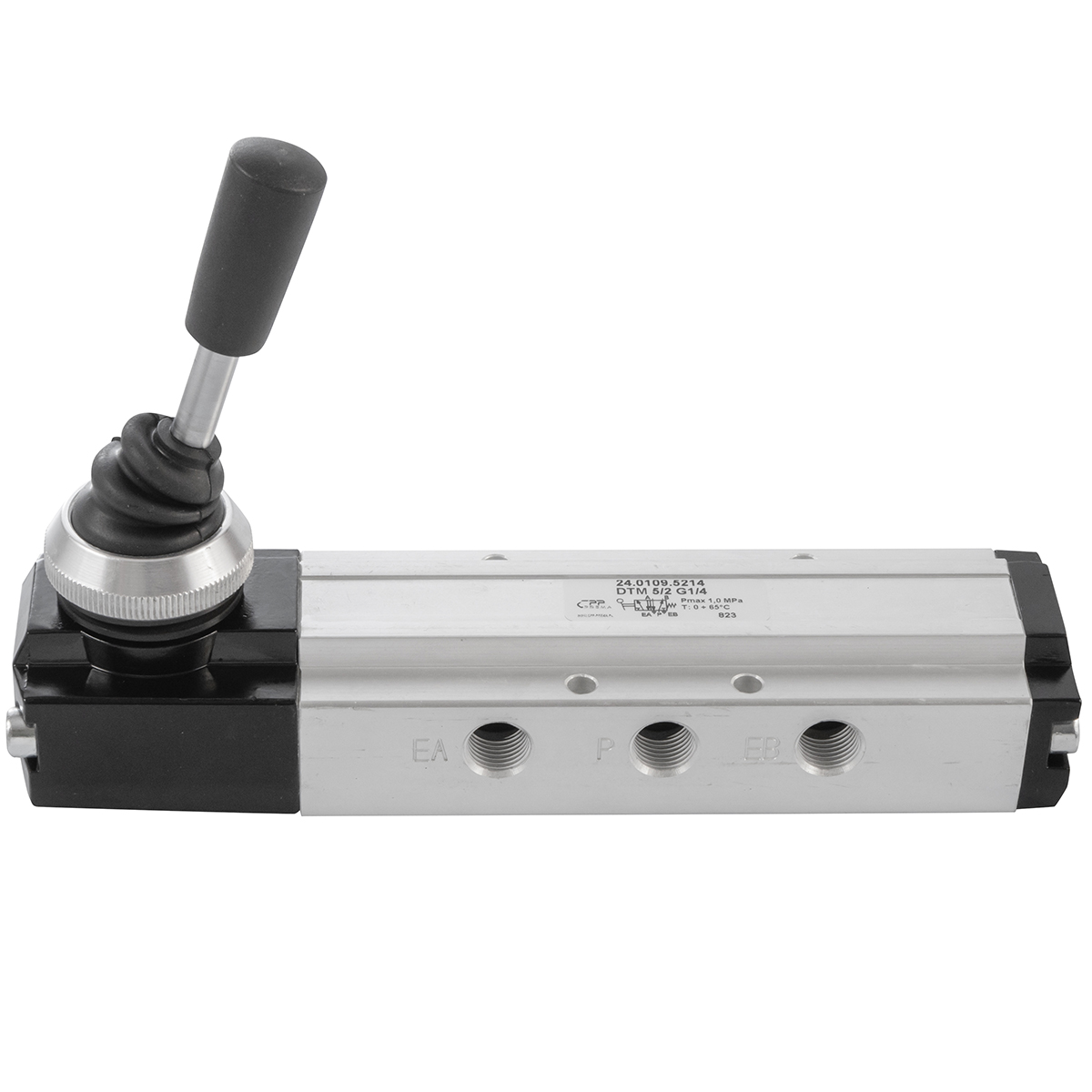

24.0109.3214 - Zawór rozdzielający ręczny DTM 3/2 G1/4 NC/NO z dźwignią powrót sprężyną (zasilany przewodowo)

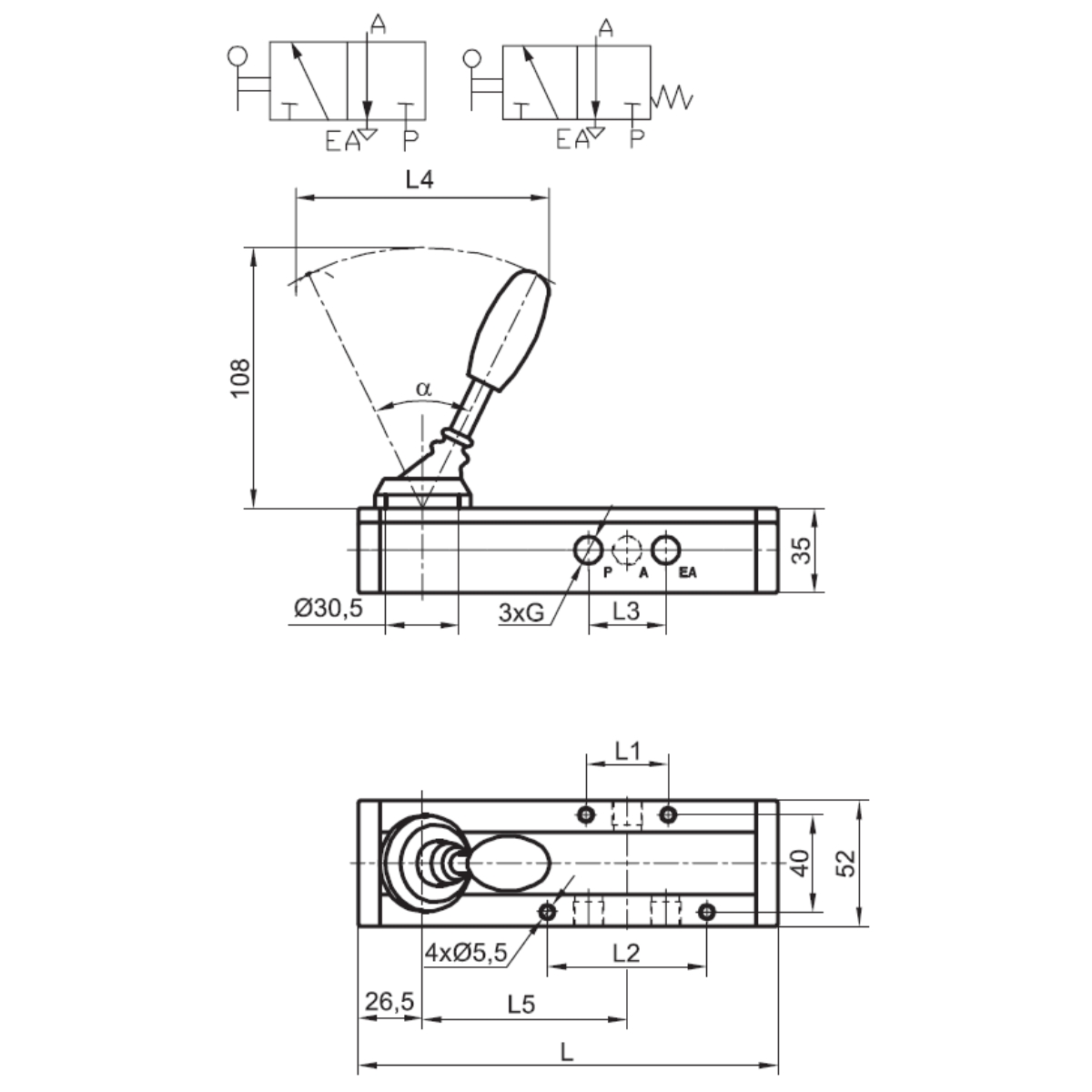

Jest to zawór rozdzielający ręczny DTM 3/2 G1/4 NC/NO z dźwignią powrót sprężyną (zasilany przewodowo). Dla tego wykonania funkcję określono jako 3/2. Parametry tego wykonania: funkcja zaworu – 3/2; gwint przyłączy – G1/4; seria – DTM; liczba przyłączy – 3; rodzaj przyłączy – przewodowo; rodzaj sterowania – mechanicznie - dźwignią ręczną; liczba sygnałów sterujących – jednostronnie - powrót sprężyną; pozycja stabilna – monostabilny; liczba wyjść – 1; maksymalny przepływ – 75 m3/h / 1250 l/min; ATEX – nie. Dla oznaczeń użytych na rysunku technicznym obowiązują wartości: G – G1/4; L – 174 mm; L1 – 34 mm; L2 – 66 mm; L3 – 32 mm; L4 – 96 mm; L5 – 85 mm; ? – 36°. Dodatkowe dane producenta: Pmax 1,0 MPa; T: 0 ÷ 65°C. Produkt można zastosować z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem działania maszyny. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy należy rozpatrywać łącznie. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol działania należy traktować jako wiążące. Przy wyborze należy porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Schemat funkcjonalny i oznaczenia portów trzeba porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Każdą zmianę sposobu wykorzystania elementu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części sąsiednich i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Porty należy podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Po montażu powinno się wykonać próbę szczelności i sprawdzić wszystkie przewidziane stany zaworu w kontrolowanym cyklu. Jakość medium i zanieczyszczenia w instalacji mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. Niestabilne przełączanie, opóźniona reakcja albo wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Po każdej ingerencji w instalację trzeba wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Po uruchomieniu układu dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Przy obsłudze okresowej należy ocenić stan powierzchni współpracujących, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Przed obsługą zaworu powinno się odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w obwodzie. Po każdej ingerencji powinno się odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.
