24.0509.5218 - Zawór z dźwignią TM 5/2 G1/8 monostabilny powrót sprężyną

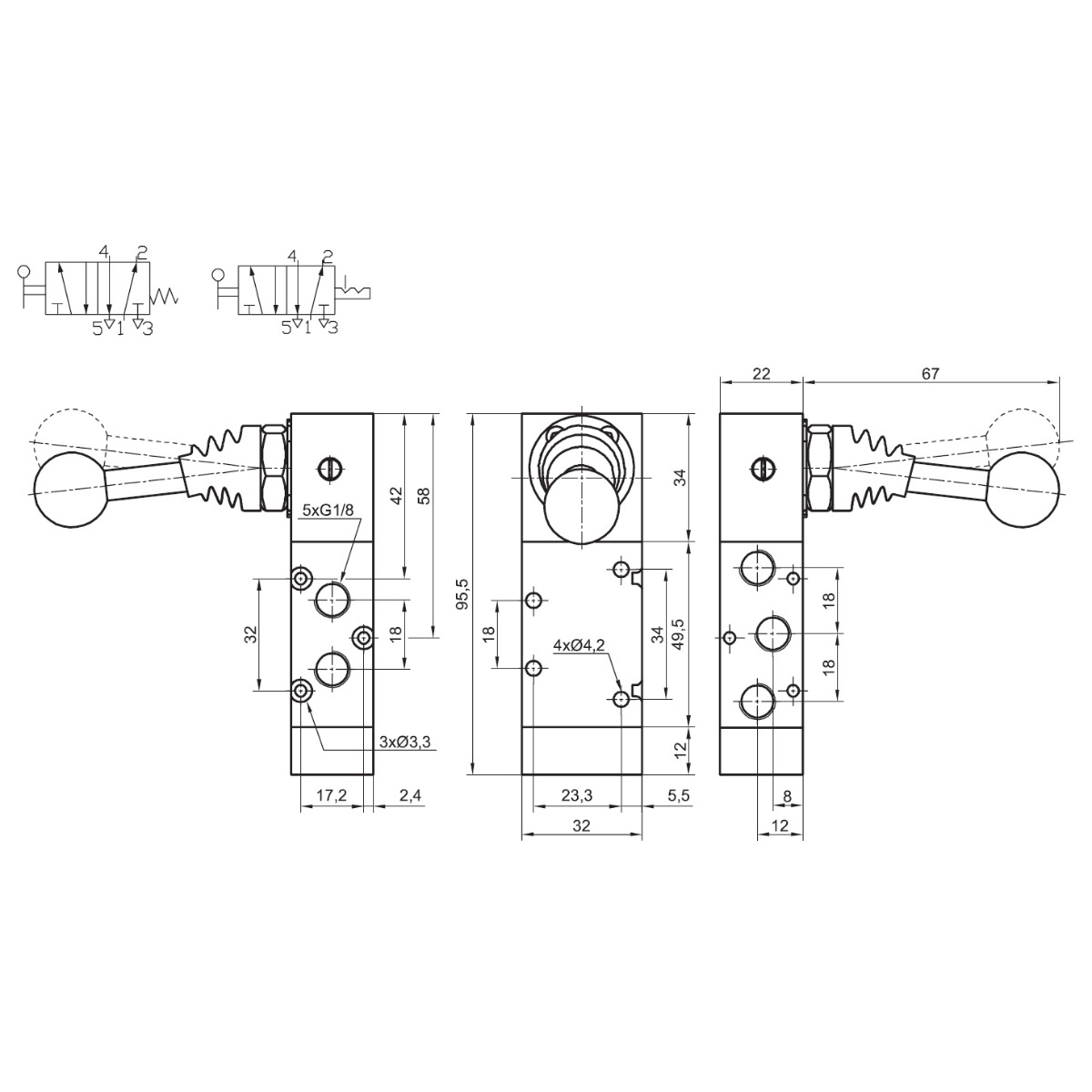

Funkcja Zaworu
5/2
Gwint Przyłączy
G1/8
Seria
TM
Ilość Przyłączy
5
Rodzaj Przyłączy
Przewodowo
Rodzaj Sterowania
Mechanicznie - Dźwignią Ręczną
Ilość Sygnałów Sterujących
Jednostronnie - Powrót Sprężyną
Pozycja Stabilna
Monostabilny
Ilość Wyjść
2
Maksymalny Przepływ
045 [m3/h] / 0750 [l/min]
ATEX
NIE
Waga towaru (kg)
0,3
Długość towaru (metr)
0,152
Szerokość towaru (metr)
0,835
Głębokość towaru (metr)
0,32
Parametr techniczny 1
Pmax 1,0 MPa
Parametr techniczny 2
T: 0 ÷ 65°C
Waga towaru brutto (kg)
0,4
Waga opakowania (kg)
0,1
Okres gwarancji
12 miesięcy
Zdolności produkcyjne (w drodze)
2 szt

190,00 zł netto

233,70 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy

0 szt 24 godz.

Zdolności
produkcyjne

2 szt

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

Zawór z dźwignią TM 5/2 G1/8 monostabilny powrót sprężyną. Dla tego wykonania funkcję określono jako 5/2. Dane techniczne podane dla tego wariantu obejmują: funkcja zaworu – 5/2; gwint przyłączy – G1/8; seria – TM; liczba przyłączy – 5; rodzaj przyłączy – przewodowo; rodzaj sterowania – mechanicznie - dźwignią ręczną; liczba sygnałów sterujących – jednostronnie - powrót sprężyną; pozycja stabilna – monostabilny; liczba wyjść – 2; maksymalny przepływ – 45 m3/h / 750 l/min; ATEX – nie. Wartości robocze zapisane na karcie produktu: Pmax 1,0 MPa; T: 0 ÷ 65°C. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem pracy maszyny. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy powinno się rozpatrywać łącznie. Podzespół może współdziałać z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Każdą zmianę sposobu wykorzystania elementu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Dobór należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol pracy należy traktować jako wiążące. Przy wyborze trzeba porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, poprawnego osadzenia i zachowania całego współpracującego zespołu. Po uruchomieniu układu dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Podczas eksploatacji należy obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Jakość medium i zanieczyszczenia w obwodzie mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. Podczas planowanej obsługi trzeba ocenić stan powierzchni sąsiednich, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Przed obsługą zaworu trzeba odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w instalacji. Po każdej ingerencji trzeba odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.

PLIKI DO POBRANIA

Katalog produktowy PDF

Pobierz plik

Pliki CAD CAD

Pobierz plik
