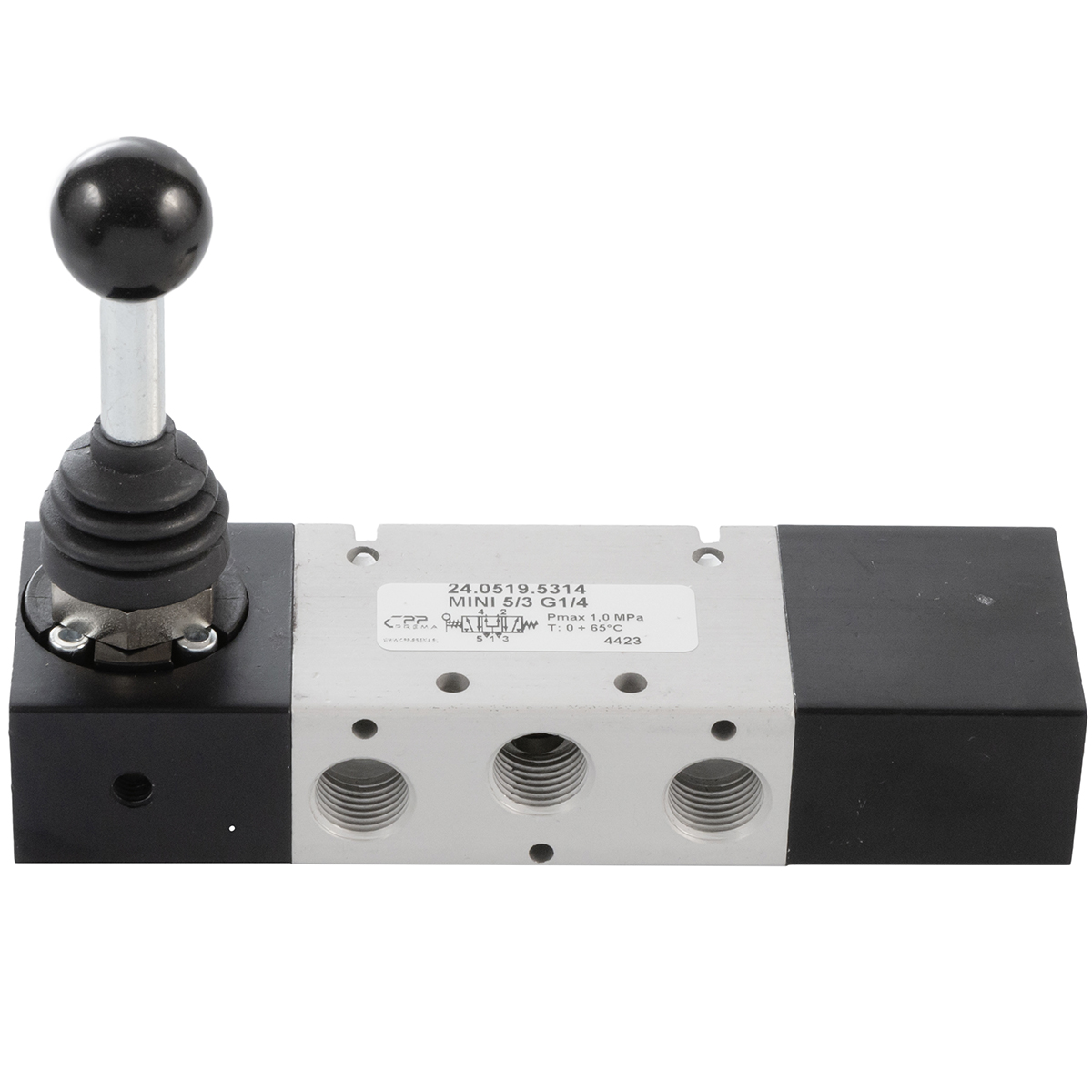

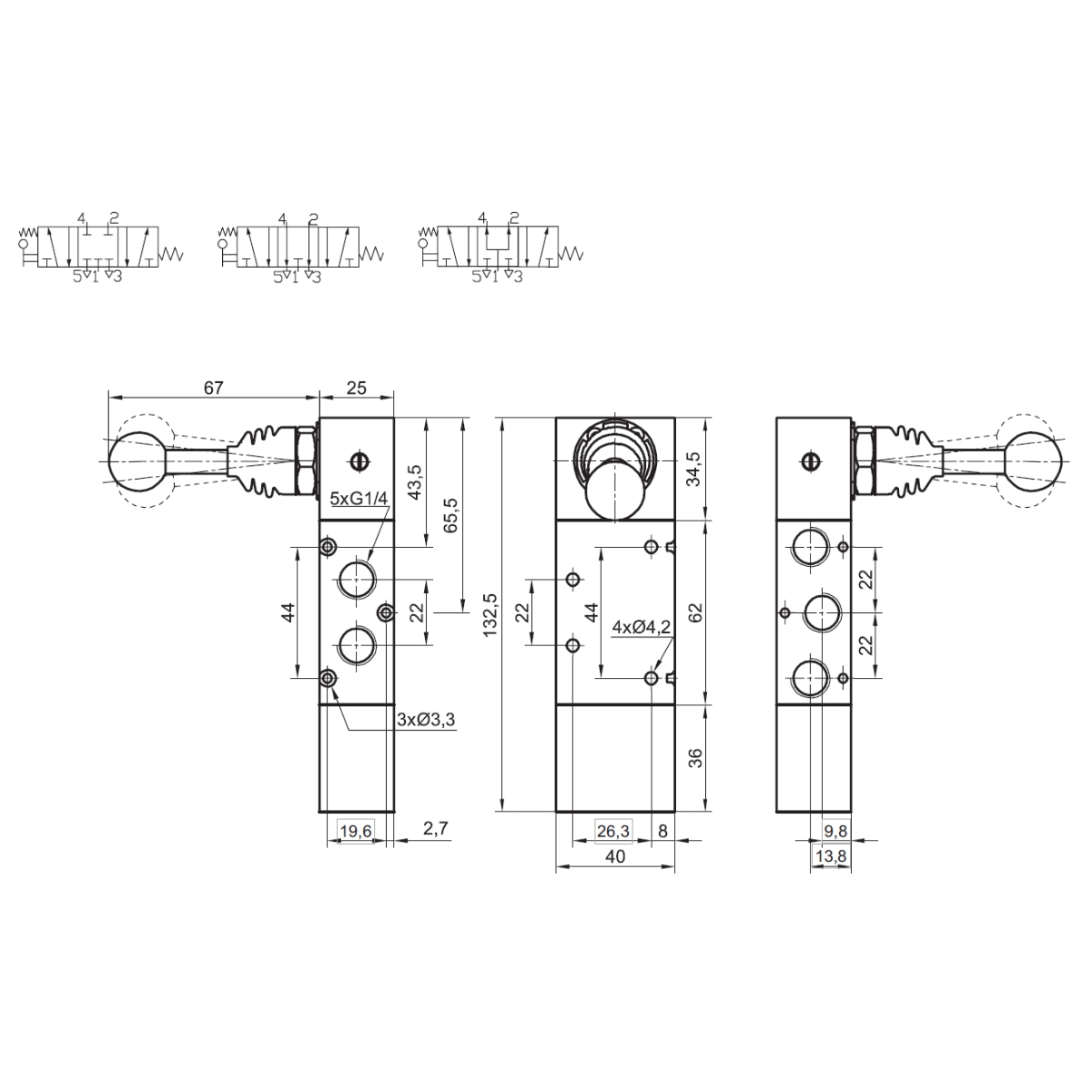

24.0519.5314 - Zawór z dźwignią TM 5/3 G1/4 CP centralnie zasilony, centrowany sprężynami

Zawór z dźwignią TM 5/3 G1/4 CP centralnie zasilony, centrowany sprężynami. Dla tego wykonania funkcję określono jako 5/3 CP [centralnie zasilony]. Producent określa tę wersję następującymi parametrami: seria – TM; ATEX – nie; gwint przyłączy – G1/4; funkcja zaworu – 5/3 CP [centralnie zasilony]; liczba przyłączy – 5; rodzaj przyłączy – przewodowo; rodzaj sterowania – mechanicznie - dźwignią ręczną; liczba sygnałów sterujących – obustronnie centrowany sprężynami; pozycja stabilna – monostabilny; liczba wyjść – 2; maksymalny przepływ – 75 m3/h / 1250 l/min. Uzupełniające parametry robocze: Pmax 1,0 MPa; T: 0 ÷ 65°C. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem pracy maszyny. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy trzeba rozpatrywać łącznie. Podzespół może współdziałać z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Każdą zmianę sposobu wykorzystania produktu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze powinno się oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol pracy powinno się traktować jako wiążące. Przy wyborze powinno się porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Schemat funkcjonalny i oznaczenia portów trzeba porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, poprawnego osadzenia i zachowania całego współpracującego zespołu. Porty powinno się podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Przewody należy podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z obwodu pozostałości po pracach montażowych. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Jakość medium i zanieczyszczenia w obwodzie mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. Nieregularna reakcja, zwłoka w przełączeniu albo nieszczelność są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. W warunkach roboczych dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Ten podzespół nie powinien przenosić obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Przed obsługą zaworu trzeba odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w instalacji. Po każdej ingerencji należy odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.
