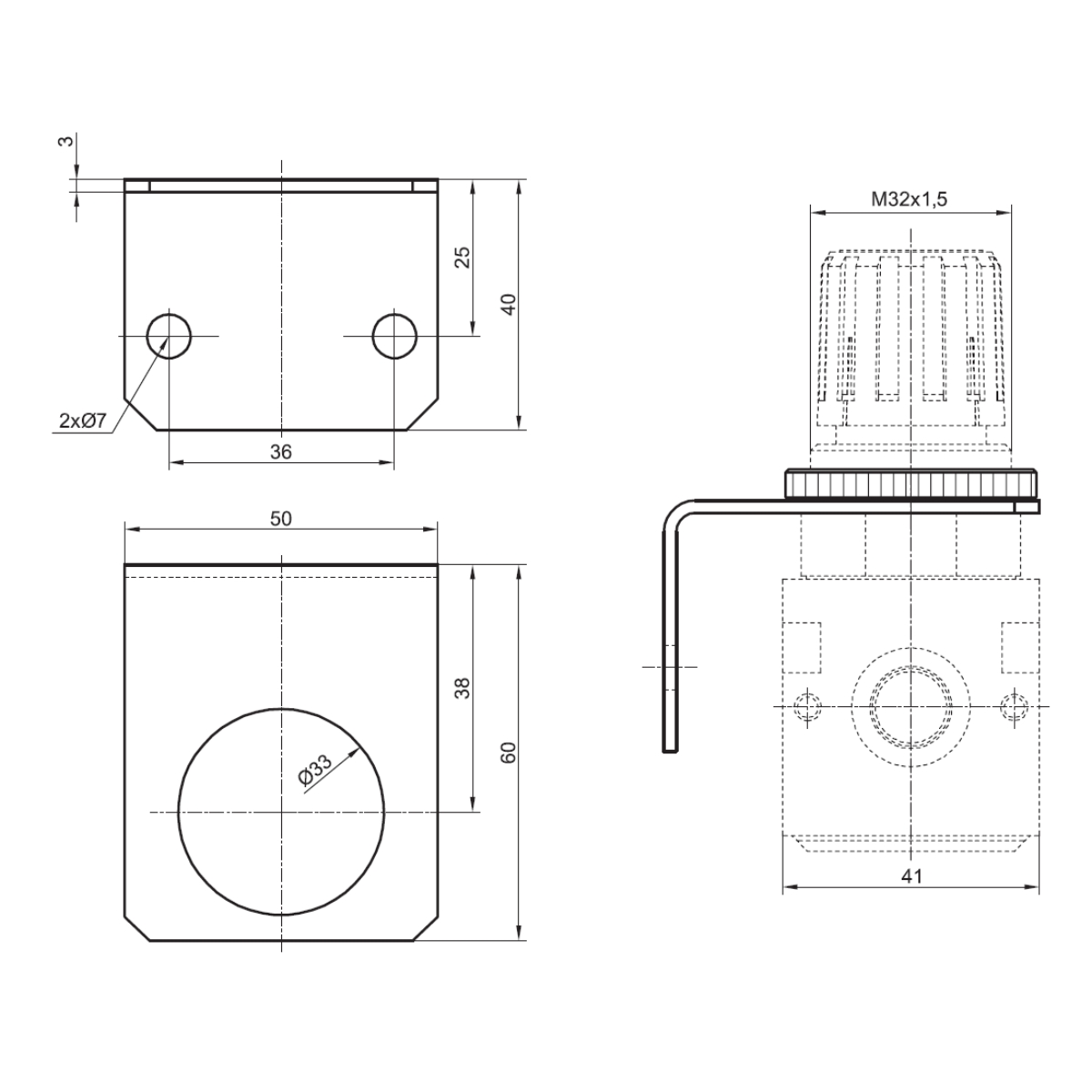

50.0504.14.01 - Uchwyt zaworu redukcyjnego / filtroreduktora MINI G1/4 kątownik

Uchwyt zaworu redukcyjnego / filtroreduktora MINI G1/4 kątownik. Na karcie produktu wskazano również: Uchwyt do zaworu redukcyjnego. Specyfikacja wykonania zawiera następujące wartości: seria – MINI; gwint przyłączy – G1/4; maksymalny przepływ – 75 m3/h / 1250 l/min; sposób montażu – pulpitowo; ATEX – nie; wykonanie specjalne – nie. Jego zadaniem jest zapewnienie geometrii mocowania wynikającej z konstrukcji części współdziałających. Element służy do mechanicznego zamocowania lub połączenia zgodnego podzespołu w układzie maszyny. Prawidłowo dobrany osprzęt przekazuje obciążenie zgodnie z geometrią zespołu i nie powinien wprowadzać dodatkowych sił bocznych do mechanizmu. Przy porównywaniu wariantów dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania produktu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Przed montażem trzeba sprawdzić zakres ruchu, dostęp do łączników oraz możliwość bezkolizyjnej obsługi całego zespołu. Zgodność trzeba potwierdzić na podstawie serii, wielkości i wymiarów montażowych, ponieważ podobny kształt nie gwarantuje zgodnego z założeniami dopasowania. Rodzaj gwintu, rozstaw otworów i geometria części muszą odpowiadać współpracującemu podzespołowi oraz planowanemu kierunkowi ruchu. Łączniki powinno się dokręcać równomiernie i zabezpieczyć stosownie do warunków pracy, bez odkształcania mocowanego elementu. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Część powinno się osadzić bez wymuszania położenia i bez wprowadzania niewspółosiowości do współpracującego mechanizmu. Połączenia śrubowe powinno się zabezpieczyć w sposób odpowiedni dla warunków pracy, a po złożeniu sprawdzić swobodę pełnego zakresu ruchu. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Opisywane wykonanie nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. W czasie eksploatacji trzeba kontrolować poluzowanie, odkształcenia i ślady nierównomiernego obciążenia. Pojawienie się luzu lub kolizji wymaga zatrzymania mechanizmu i ustalenia przyczyny przed dalszą pracą. Przed rozłączeniem zespołu trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Po demontażu należy ocenić stan otworów, gwintów i powierzchni przylegania, a zużyte elementy mocujące wymienić na zgodne wykonanie. Przy obsłudze okresowej trzeba sprawdzić połączenia śrubowe, otwory, sworznie i powierzchnie przylegania oraz wymienić części z widocznym zużyciem.
