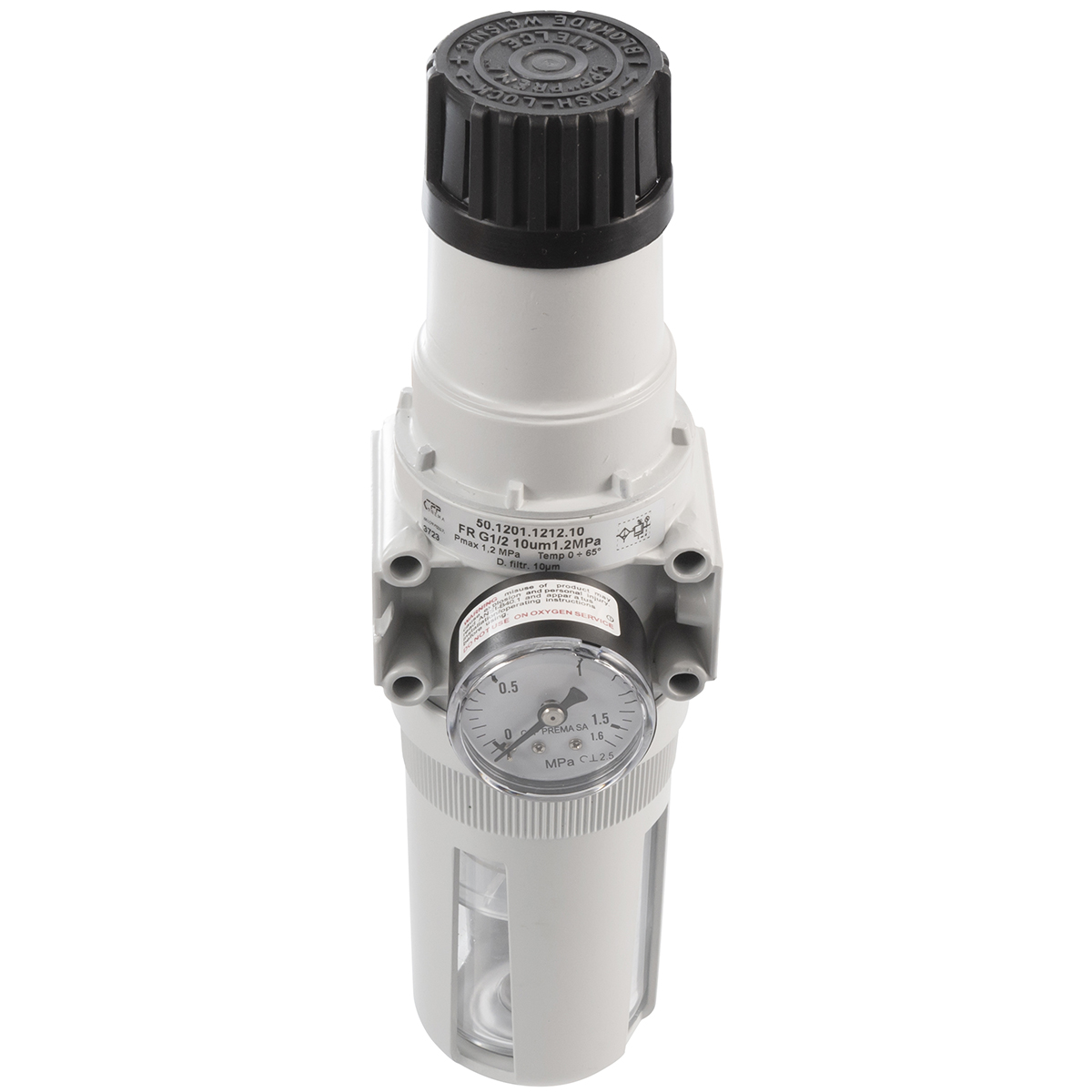

50.1201.1212.10 - Zespół filtrująco-redukcyjny CLASSIC, G1/2 Pmax=12 bar, regulacja 0,5-12 bar, 10 mikronów

Zespół filtrująco-redukcyjny CLASSIC, G1/2 Pmax=12 bar, regulacja 0,5-12 bar, 10 mikronów. Parametry tego wykonania: seria – CLASSIC; gwint przyłączy – G1/2; funkcja – filtr + reduktor; dokładność oczyszczania – do 10 mikronów; zakres regulacji ciśnienia – do 1,2 mpa (12 bar); gwint przyłącza manometru – M10×1; maksymalny przepływ – 250 m3/h / 4165 l/min; ATEX – nie; wykonanie specjalne – nie. Uzupełniające parametry robocze: Pmax 1,2 MPa; Temp 0 ÷ 65°C; D. 10µm. Prawidłowo dobrany podzespół wspiera utrzymanie parametrów medium wymaganych przez zawory, napędy i pozostałe odbiorniki instalacji. Element pracuje w torze przygotowania lub kontroli sprężonego powietrza i realizuje funkcję wskazaną w nazwie oraz danych konkretnego wykonania. Podzespół powinien zapewniać warunki medium wymagane przez najbardziej wrażliwe odbiorniki znajdujące się za nim w układzie. Podzespół należy dobrać do najbardziej wymagającego trybu pracy instalacji, uwzględniając spadki ciśnienia oraz dostęp do obsługi. Przy doborze trzeba porównać przyłącza, wymagany przepływ, zakres ciśnienia i parametry właściwe dla funkcji danego produktu. Zakres regulacji, przepływ i wielkość przyłączy powinno się odnieść do zapotrzebowania całego obwodu, uwzględniając możliwy spadek ciśnienia. Każdą zmianę sposobu wykorzystania podzespołu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, zgodnego z założeniami osadzenia i zachowania całego współpracującego zespołu. Narzędzia trzeba przykładać wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części sąsiednich i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Montaż trzeba wykonać zgodnie z kierunkiem przepływu i położeniem roboczym przewidzianym dla konstrukcji, pozostawiając miejsce na kontrolę i serwis. W warunkach roboczych dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. W eksploatacji należy kontrolować wskazania, stan elementów roboczych i ewentualne gromadzenie zanieczyszczeń lub kondensatu. Zwiększony spadek ciśnienia lub niestabilne parametry są sygnałem do sprawdzenia produktu i warunków zasilania całego zespołu. Podczas pracy powinno się obserwować stabilność parametrów oraz stan medium, ponieważ rosnący spadek ciśnienia może wskazywać na zanieczyszczenie lub nieprawidłową nastawę. Przy obsłudze okresowej należy ocenić stan powierzchni współpracujących, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Obsługę wykonuje się po odcięciu zasilania i odpowietrzeniu odcinka instalacji, stosując części dopasowane do właściwej serii i wersji.
