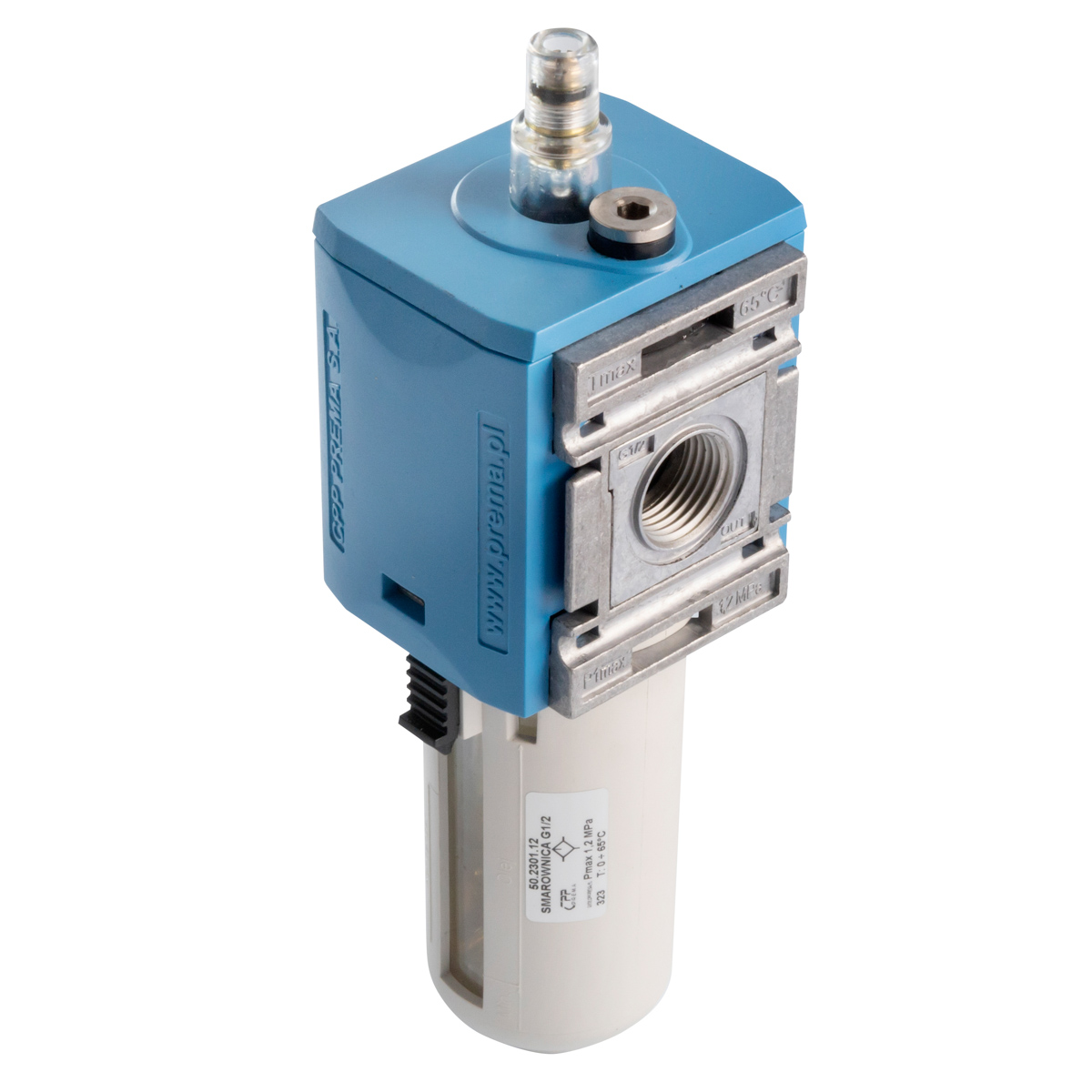

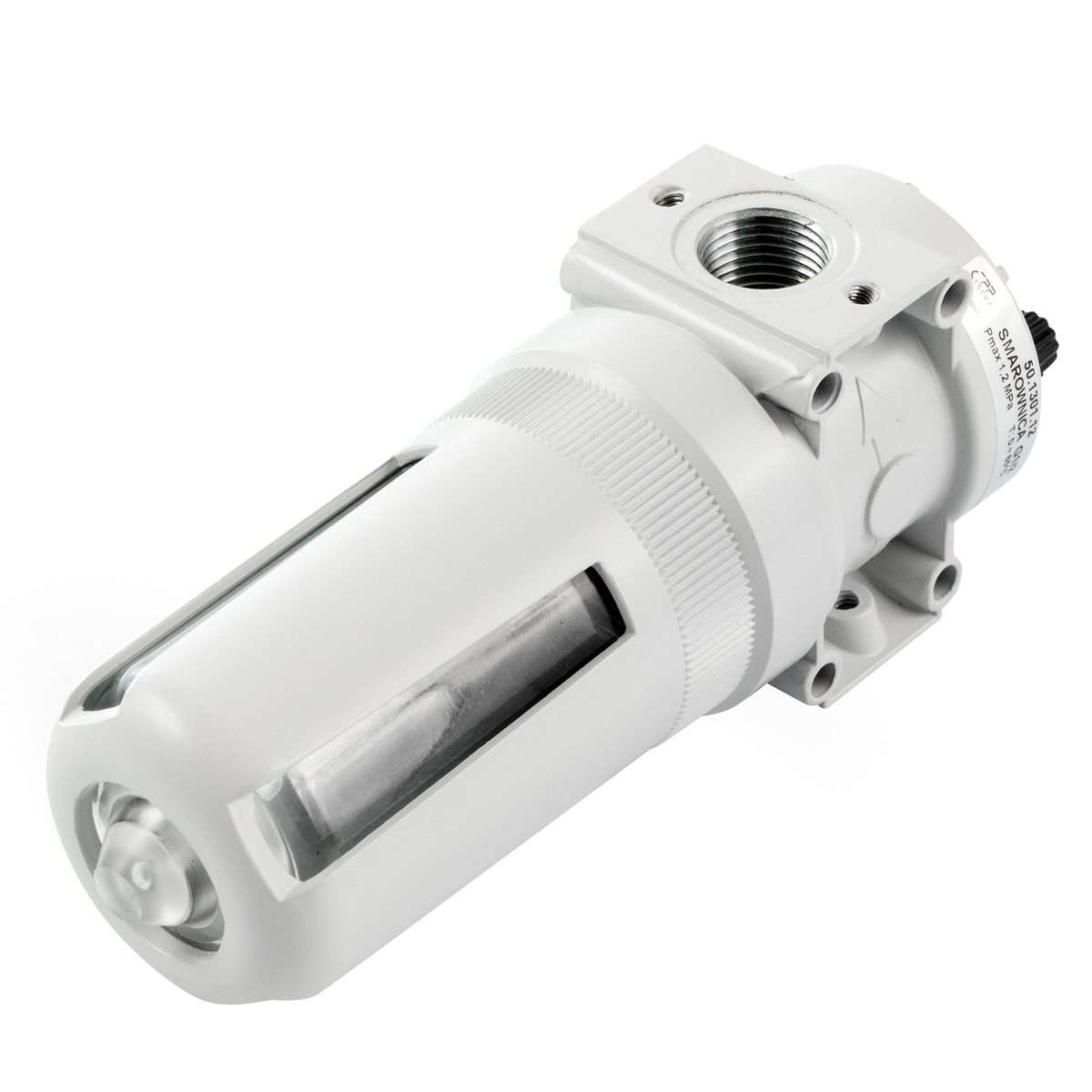

50.1301.12 - Smarownica sprężonego powietrza CLASSIC G1/2 Pmax=12 bar

Seria
CLASSIC
Gwint Przyłączy
G1/2
Funkcja
Smarownica
Maksymalny Przepływ
250 [m3/h] / 4165 [l/min]
ATEX
NIE
Wykonanie Specjalne
NIE
Waga towaru (kg)
0,7
Długość towaru (metr)
0,19
Szerokość towaru (metr)
0,12
Głębokość towaru (metr)
0,06
Parametr techniczny 1
Pmax 1,2 MPa
Parametr techniczny 2
T: 0 ÷ 65°C
Waga towaru brutto (kg)
0,85
Waga opakowania (kg)
0,15
Okres gwarancji
12 miesięcy
Zdolności produkcyjne (w drodze)
563 szt

288,00 zł netto

354,24 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy

23 szt 24 godz.

Zdolności
produkcyjne

563 szt

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

Smarownica sprężonego powietrza CLASSIC G1/2 Pmax=12 bar. Parametry tego wykonania: seria – CLASSIC; gwint przyłączy – G1/2; funkcja – smarownica; maksymalny przepływ – 250 m3/h / 4165 l/min; ATEX – nie; wykonanie specjalne – nie. Wartości robocze zapisane na karcie produktu: Pmax 1,2 MPa; T: 0 ÷ 65°C. Podzespół powinien zapewniać warunki medium wymagane przez najbardziej wrażliwe odbiorniki znajdujące się za nim w instalacji. Element pracuje w torze przygotowania lub kontroli sprężonego powietrza i realizuje funkcję wskazaną w nazwie oraz danych konkretnego wykonania. Prawidłowo dobrany podzespół wspiera utrzymanie parametrów medium wymaganych przez zawory, napędy i pozostałe odbiorniki instalacji. Każdą zmianę sposobu wykorzystania produktu trzeba ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed podjęciem decyzji warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Przy doborze należy porównać przyłącza, wymagany przepływ, zakres ciśnienia i parametry właściwe dla funkcji danego podzespołu. Podzespół powinno się dobrać do najbardziej wymagającego trybu pracy instalacji, uwzględniając spadki ciśnienia oraz dostęp do obsługi. Zakres regulacji, przepływ i wielkość przyłączy należy odnieść do zapotrzebowania całego obwodu, uwzględniając możliwy spadek ciśnienia. Element powinno się zabudować w kierunku przepływu i położeniu odpowiednim dla jego funkcji, pozostawiając dostęp do nastaw, kontroli i opróżniania. Miejsce przyłożenia narzędzia powinno się ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części współdziałających i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Ten podzespół nie powinien przenosić obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Zwiększony spadek ciśnienia lub niestabilne parametry są sygnałem do sprawdzenia podzespołu i warunków zasilania całego zespołu. W eksploatacji należy kontrolować wskazania, stan elementów roboczych i ewentualne gromadzenie zanieczyszczeń lub kondensatu. Podczas pracy należy obserwować stabilność parametrów oraz stan medium, ponieważ rosnący spadek ciśnienia może wskazywać na zanieczyszczenie lub nieprawidłową nastawę. Czynności obsługowe wykonuje się po odcięciu zasilania i odpowietrzeniu odcinka, a po złożeniu ponownie sprawdza szczelność oraz działanie funkcji. Podczas przeglądu trzeba ocenić stan powierzchni współdziałających, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.

PLIKI DO POBRANIA

Katalog produktowy PDF

Pobierz plik

Pliki CAD CAD

Pobierz plik

ZAMIENNIKI

ZALECANE AKCESORIA
