60.0102.3412 - Nypel gwintowany redukcyjny G3/4-G1/2, stal cynkowana

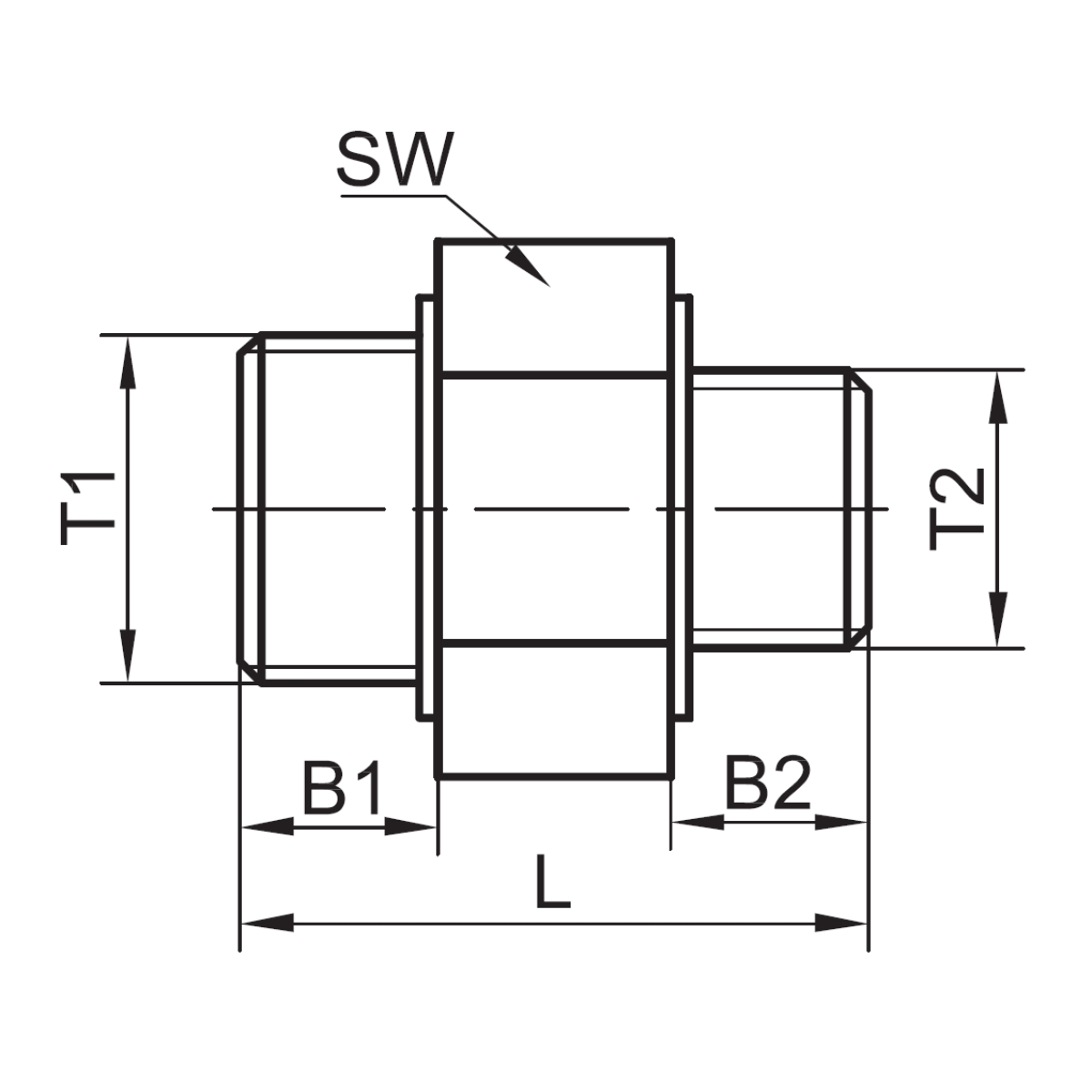

Nypel gwintowany redukcyjny G3/4-G1/2, stal cynkowana. W doborze podstawowe znaczenie mają przyłącze G3/4. Producent określa tę wersję następującymi parametrami: rozmiar gwintu a – G3/4; rozmiar gwintu b – G1/2; kształt – złączka prosta; rodzaj gwintu a – zewnętrzny walcowy; rodzaj gwintu b – zewnętrzny walcowy; seria – 60. Wymiary oznaczone na rysunku producenta: T1 – G3/4; T2 – G1/2; B1 – 10 mm; B2 – 13 mm; L – 40 mm; SW – 32 mm. Złączka służy do wykonania uporządkowanego połączenia w obwodzie sprężonego powietrza, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. To wykonanie można zastosować do tworzenia oraz przebudowy połączeń, o ile kształt korpusu pozwala na prawidłowe poprowadzenie przewodu. Sposób ukształtowania korpusu wyznacza kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Każdą zmianę sposobu wykorzystania podzespołu trzeba ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze powinno się oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Na etapie doboru warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Nie trzeba łączyć wymiarów pochodzących z różnych wariantów tej samej serii, ponieważ nawet niewielka różnica może uniemożliwić szczelny montaż. Montaż trzeba wykonywać po odłączeniu źródeł energii, oczyszczeniu części połączonych i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Podczas montażu narzędzia należy przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Po każdej ingerencji w instalację należy wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Podczas eksploatacji warto obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Nie należy wykorzystywać złączki do podtrzymywania przewodu i innych elementów, aby nie przenosić stałych sił na strefę uszczelnienia. W eksploatacji powinno się kontrolować okolice przyłącza pod kątem wysunięcia przewodu, przetarć, pęknięć i śladów wycieku. Prowadzenie przewodu powinno zapewniać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Produkt nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Przed rozłączeniem instalację powinno się całkowicie odpowietrzyć, a po ponownym montażu wykonać próbę szczelności i sprawdzić osadzenie wszystkich części. W trakcie przeglądu powinno się ocenić stan powierzchni połączonych, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
