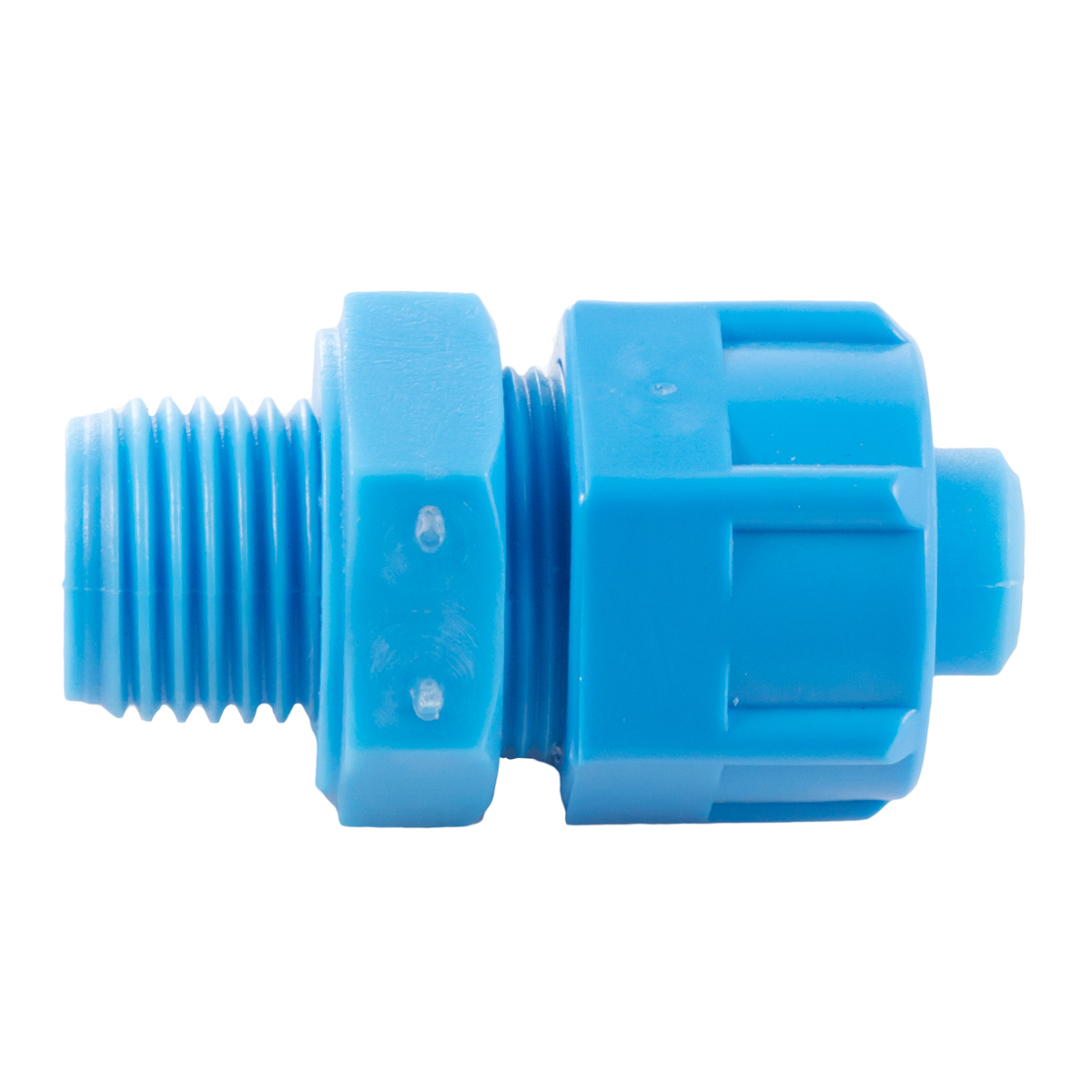

80.0235.01.1864 - Złączka skręcana prosta z tworzywa G1/8 GZ do przewodu fi 6/4 mm niebieska / POM /

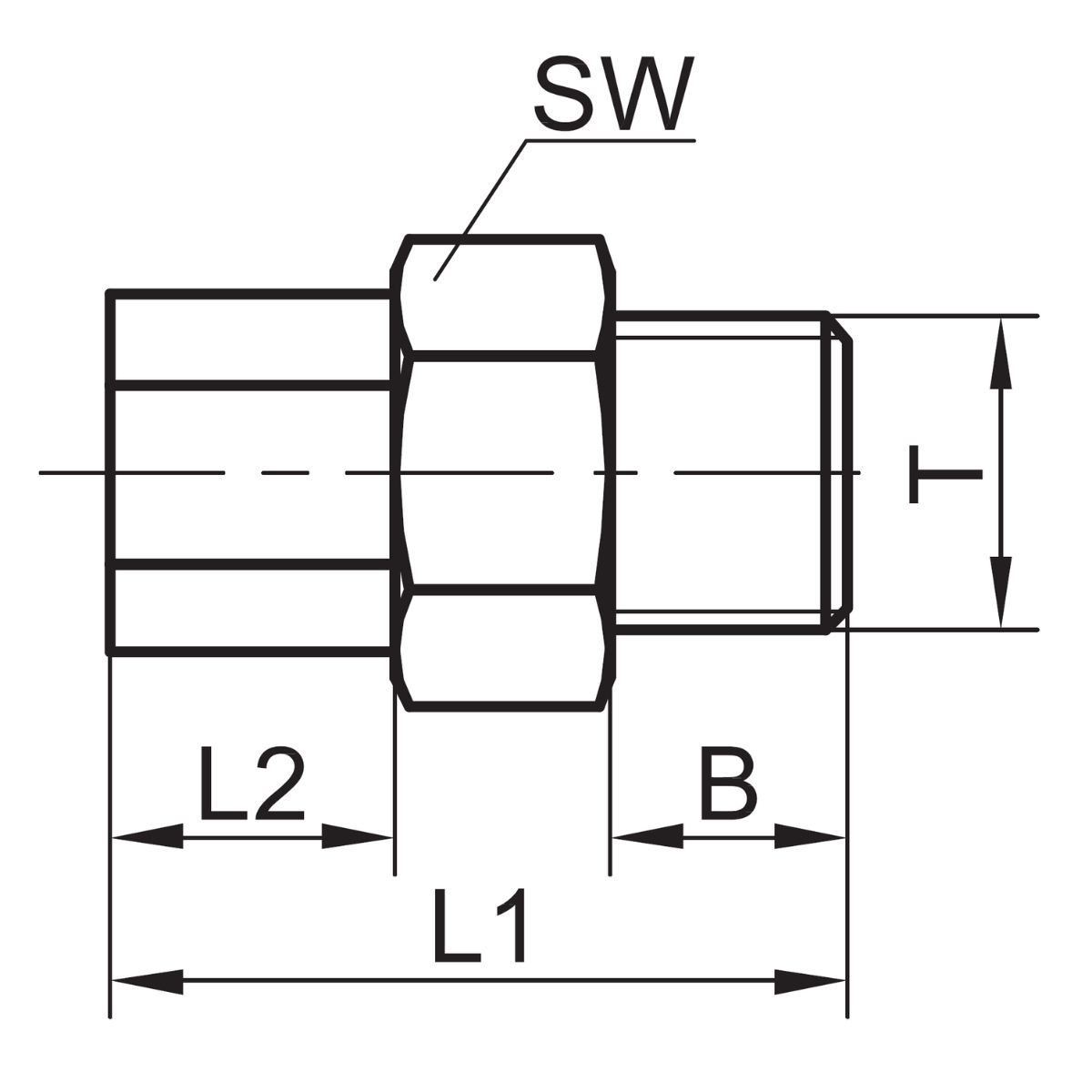

Jest to złączka skręcana prosta z tworzywa G1/8 GZ do przewodu średnica 6/4 mm niebieska / POM /. W doborze podstawowe znaczenie mają średnica zewnętrzna przewodu 6 mm, średnica wewnętrzna 4 mm oraz przyłącze G1/8. Najważniejsze cechy zapisane dla tej wersji to: średnica wewnętrzna przewodu a – 4 mm; średnica zewnętrzna przewodu a – 6 mm; rodzaj gwintu a – zewnętrzny; rozmiar gwintu a – G1/8; seria – 80.0235; kształt – przyłączka prosta. Oznaczenia wymiarowe z rysunku technicznego mają wartości: T – G1/8; średnica Dz – 6 mm; średnica Dw – 4 mm; B – 6 mm; L1 – 28 mm; L2 – 12 mm; SW – 13 mm. Dane materiałowe dla tej wersji są następujące: materiał – POM (tworzywo sztuczne). Kształt korpusu wpływa na kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Element można zastosować w nowym lub modernizowanym układzie, jeżeli dostępna przestrzeń umożliwia montaż bez wymuszania położenia przewodu. Złączka służy do wykonania uporządkowanego połączenia w zespole pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Przed wyborem wykonania dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania produktu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Nie powinno się łączyć wymiarów pochodzących z różnych wariantów tej samej serii, ponieważ nawet niewielka różnica może uniemożliwić szczelny montaż. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, poprawnego osadzenia i zachowania całego współpracującego zespołu. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. W warunkach roboczych dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Podczas eksploatacji trzeba kontrolować stan przewodu oraz gniazda w miejscu połączenia, szczególnie pod kątem naprężeń i nieszczelności. Trzeba odciążyć złączkę od masy współpracujących części, gdyż długotrwałe obciążenie może osłabić połączenie. Ułożenie przewodu musi pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Podczas przeglądu trzeba ocenić stan powierzchni sąsiednich, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Przed rozłączeniem zespołu powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
