84.0050.06.1806 - Złączka wtykowa kątowa obrotowa, przedłużona, gwint zewnętrzny G1/8 do przewodu fi 6 mm

Rozmiar Gwintu A

G1/8

Średnica Zewnętrzna Przewodu A

06 mm

Rodzaj Gwintu A

Zewnętrzny

Seria

84.0050

Kształt

Przyłączka Kątowa

Materiał

Tworzywo Sztuczne

Waga towaru (kg)

0,014

Waga towaru brutto (kg)

0,017

Waga opakowania (kg)

0,003

Okres gwarancji

12 miesięcy

Termin dostawy

na zamówienie

Zdolności produkcyjne (w drodze)

0 szt

G1/8

øDz

6 mm

5 mm

27 mm

46 mm

14 mm

10,90 zł netto

13,41 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna

Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.

Stan
magazynowy

107 szt 24 godz.

Zdolności
produkcyjne

0 szt na zamówienie

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

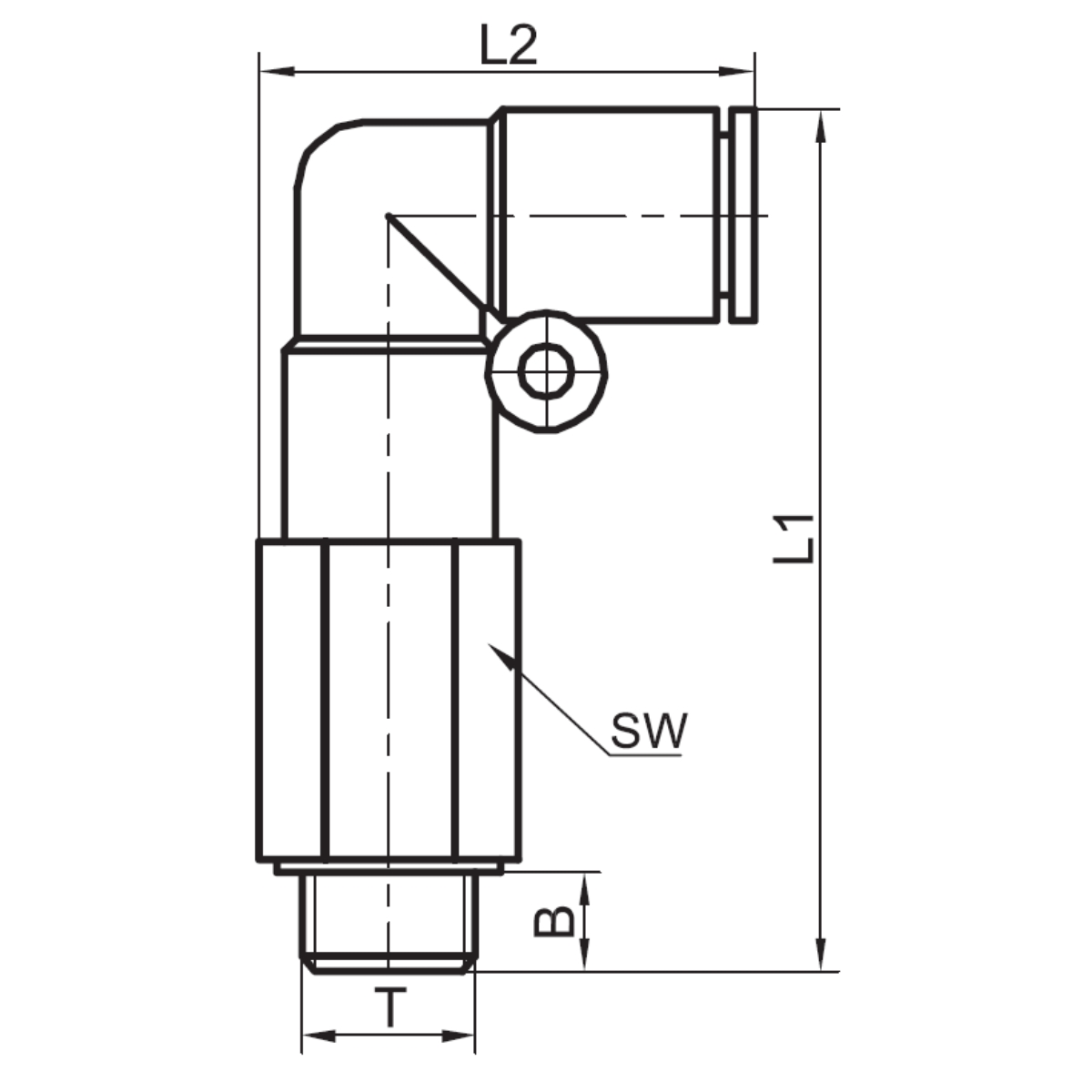

Złączka wtykowa kątowa obrotowa, przedłużona, gwint zewnętrzny G1/8 do przewodu średnica 6 mm. W doborze podstawowe znaczenie mają średnica zewnętrzna przewodu 6 mm oraz przyłącze G1/8. Na karcie produktu wskazano również: Złączka kątowa przedłużona. Producent określa tę wersję następującymi parametrami: rozmiar gwintu a – G1/8; średnica zewnętrzna przewodu a – 6 mm; rodzaj gwintu a – zewnętrzny; seria – 84.0050; kształt – przyłączka kątowa. Oznaczenia wymiarowe z rysunku technicznego mają wartości: T – G1/8; średnica Dz – 6 mm; B – 5 mm; L1 – 27 mm; L2 – 46 mm; SW – 14 mm. Dane materiałowe dla tej wersji są następujące: materiał – tworzywo sztuczne. Złączkę można wykorzystać w nowym lub modernizowanym układzie, jeżeli dostępna przestrzeń umożliwia montaż bez wymuszania położenia przewodu. Złączka służy do wykonania uporządkowanego połączenia w zespole pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Kształt wykonania określa kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Dobór trzeba oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed wyborem wykonania dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania produktu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Należy zachować komplet wymiarów jednego wykonania i nie zestawiać części z odmiennych wariantów, jeżeli ich pełna zgodność wymiarowa nie została wcześniej potwierdzona. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Połączenie należy zmontować na czystych powierzchniach, a następnie sprawdzić jego szczelność przy stopniowym podaniu ciśnienia. Połączenie trzeba odciążyć od ciężaru współpracujących części, gdyż długotrwałe obciążenie może osłabić połączenie. Ułożenie przewodu musi pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Po każdej ingerencji w instalację należy wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W czasie pracy dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Produkt nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Przed demontażem trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Podczas przeglądu należy ocenić stan powierzchni sąsiednich, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.

PLIKI DO POBRANIA

Katalog produktowy PDF

Pobierz plik

Pliki CAD CAD

Pobierz plik
