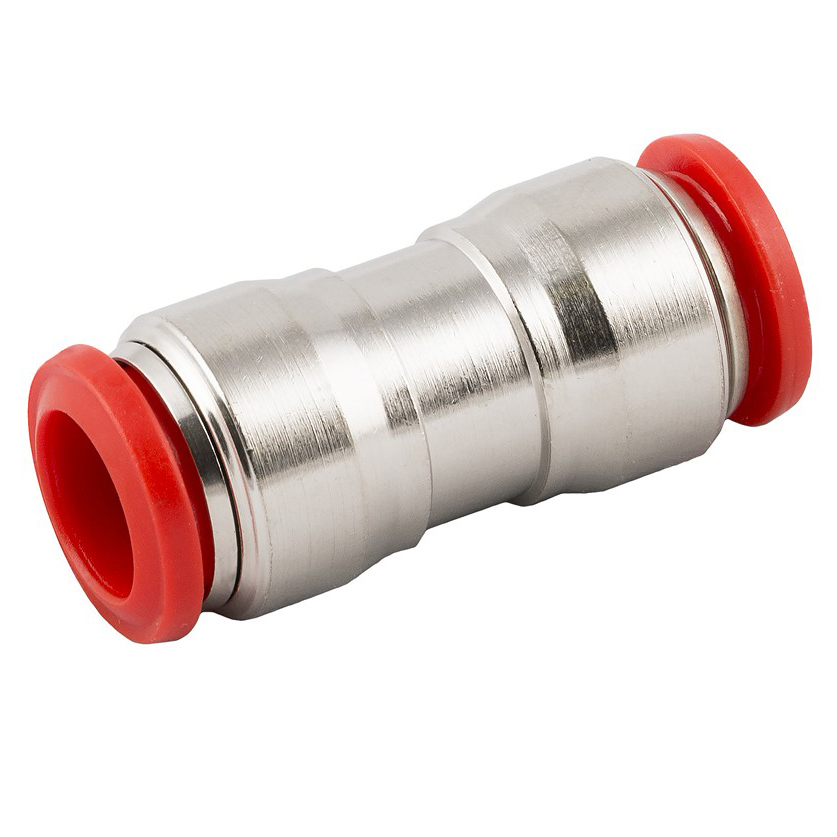

84.0050.07.08 - Złączka wtykowa prosta przelotowa do przewodu fi 8 mm, tworzywo sztuczne

Średnica Zewnętrzna Przewodu A

08 mm

Średnica Zewnętrzna Przewodu B

08 mm

Seria

84.0050

Kształt

Łącznik Prosty

Materiał

Tworzywo Sztuczne

Waga towaru (kg)

0,0074

Waga towaru brutto (kg)

0,0104

Waga opakowania (kg)

0,003

Okres gwarancji

12 miesięcy

Termin dostawy

na zamówienie

Zdolności produkcyjne (w drodze)

0 szt

øDz

8 mm

38 mm

3,00 zł netto

3,69 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna

Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.

Stan
magazynowy

1085 szt 24 godz.

Zdolności
produkcyjne

0 szt na zamówienie

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

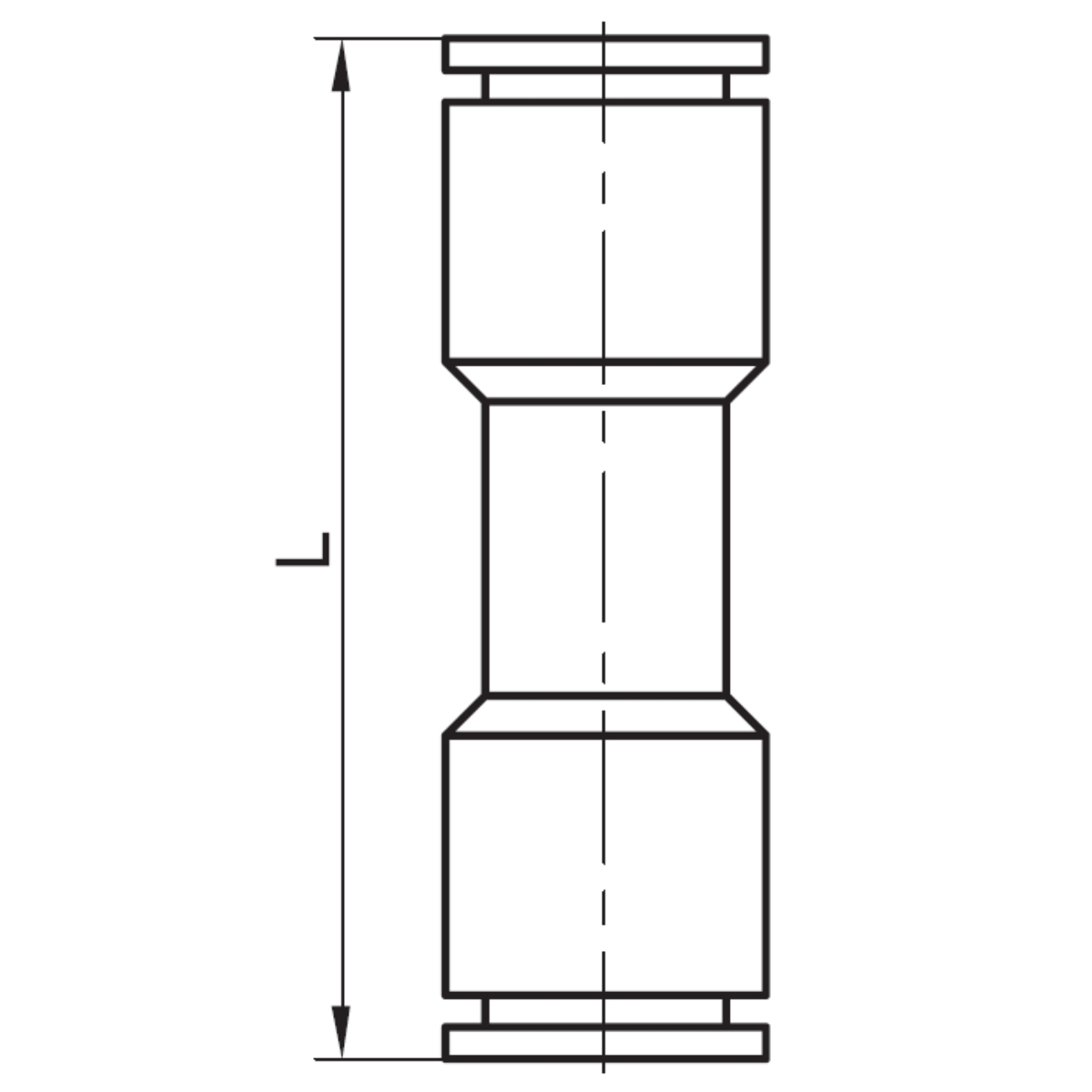

Złączka wtykowa prosta przelotowa do przewodu średnica 8 mm, tworzywo sztuczne. W doborze podstawowe znaczenie mają średnica zewnętrzna przewodu 8 mm. Specyfikacja wykonania zawiera następujące wartości: średnica zewnętrzna przewodu a – 8 mm; średnica zewnętrzna przewodu b – 8 mm; seria – 84.0050; kształt – łącznik prosty. Dla oznaczeń użytych na rysunku technicznym obowiązują wartości: średnica Dz – 8 mm; L – 38 mm. Wykonanie materiałowe opisują parametry: materiał – tworzywo sztuczne. Złączka służy do wykonania uporządkowanego połączenia w układzie pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Kształt korpusu wpływa na kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Ten wariant można wykorzystać zarówno w nowej instalacji, jak i podczas przebudowy obecnej trasy, pod warunkiem zgodności geometrii z miejscem zabudowy. Każdą zmianę sposobu wykorzystania podzespołu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Dobór trzeba oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Należy zachować komplet wymiarów jednego wykonania i nie zestawiać cech wymiarowych pochodzących z kilku wykonań, gdyż może to prowadzić do nieszczelności lub braku dopasowania. Przy doborze należy sprawdzić każdą stronę połączenia: rodzaj przyłącza, wymiary przewodu lub gwintu oraz kierunek, w którym ma zostać poprowadzona instalacja. Przed wyborem wykonania dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, zgodnego z założeniami osadzenia i zachowania całego współpracującego zespołu. Przewód powinno się prowadzić bez skręcenia i bez stałego naprężenia przy gnieździe, zachowując promień gięcia odpowiedni dla jego konstrukcji. Narzędzia należy przykładać wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Połączenia nie należy obciążać ciężarem sąsiednich podzespołów, ponieważ połączenie ma służyć do prowadzenia medium, a nie jako element konstrukcyjny. Trasa przewodu powinna pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Po uruchomieniu układu dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Opisywane wykonanie nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Przed czynnościami serwisowymi należy usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
