Mini zawory kulowe z przyłączkami wtykowymi D4 - D12

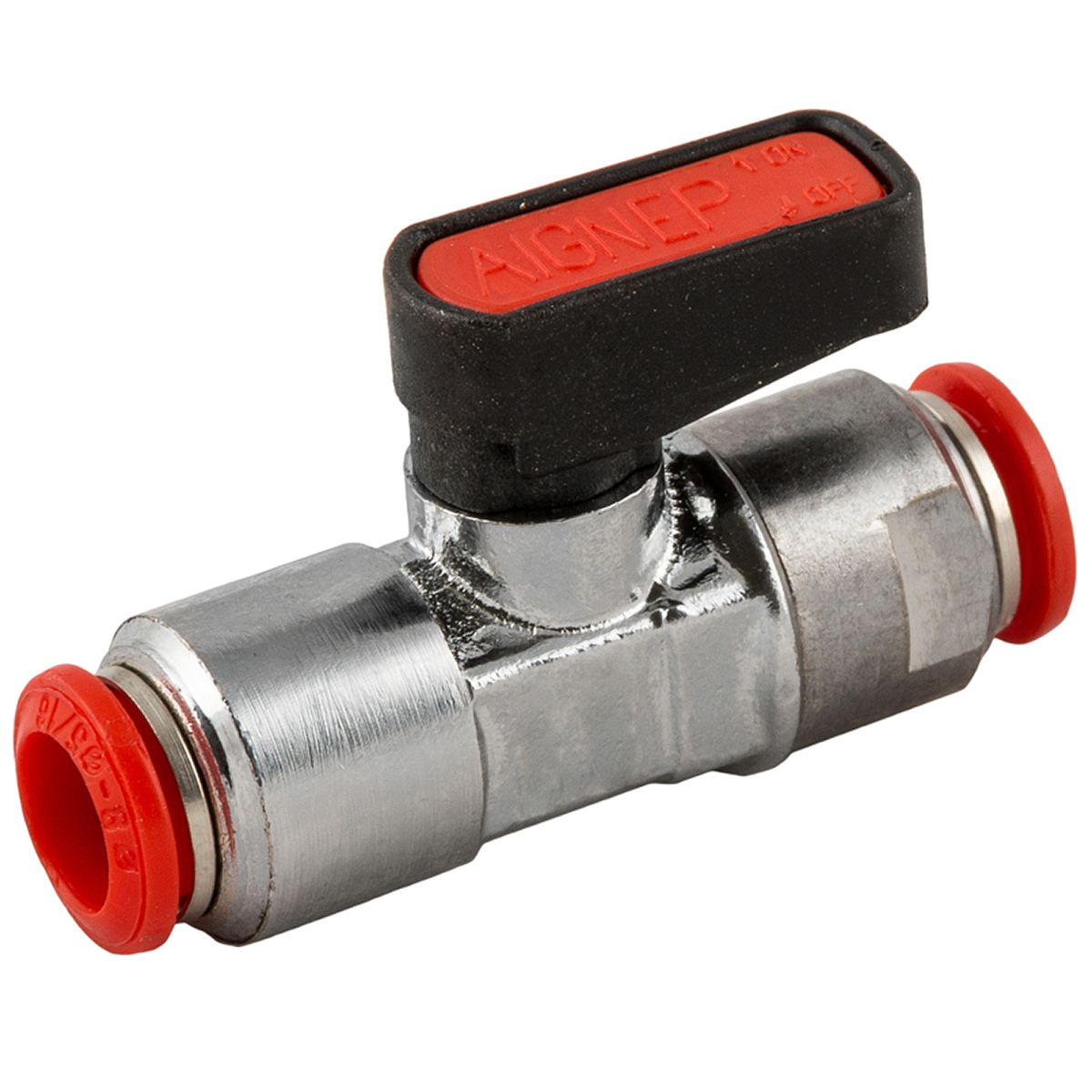

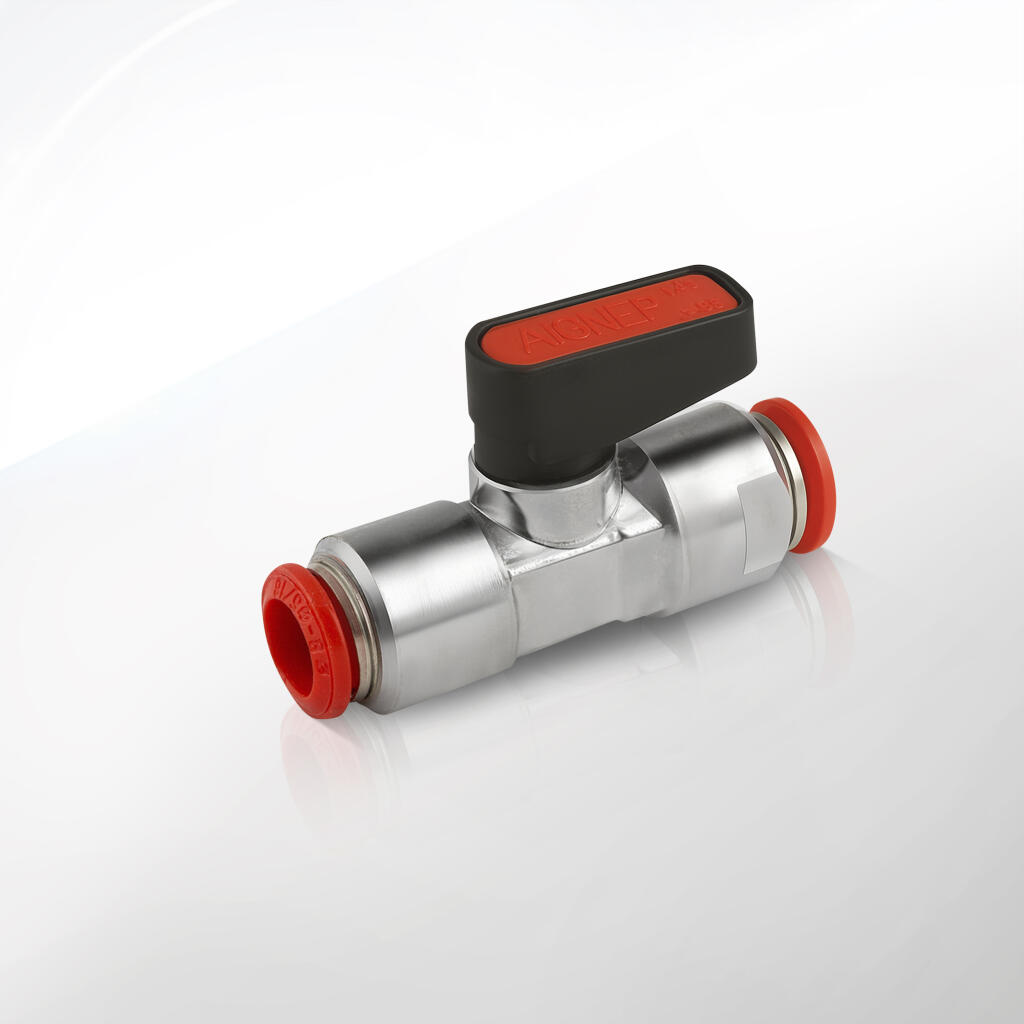

Mini zawór kulowy z przyłączami wtykowymi z obu stron (na zdjęciu model do węża o średnicy 8 mm). Te niewielkie, ręcznie sterowane zawory kulowe zostały zaprojektowane z myślą o szybkim i pewnym odcinaniu przepływu mediów w różnego rodzaju instalacjach. Należą do kategorii mini armatury odcinającej oferowanej przez CPP PREMA, w ramach serii zaworów kulowych G1/8 – G3/4 wykonanych z mosiądzu niklowanego. W odróżnieniu od standardowych zaworów z przyłączami gwintowanymi, mini zawory kulowe z przyłączkami wtykowymi D4–D12 wyposażone są w zintegrowane szybkozłączki typu push-in, przystosowane do bezpośredniego podłączania elastycznych węży o średnicach zewnętrznych od 4 mm do 12 mm. Dzięki temu rozwiązaniu montaż w układzie jest niezwykle prosty – wystarczy wsunąć wąż w złącze, bez potrzeby stosowania dodatkowych złączy czy narzędzi.

Każdy zawór w tej serii cechuje się kompaktową budową i solidnym wykonaniem. Korpus zaworu oraz kula wewnętrzna wykonane są z mosiądzu niklowanego, co zapewnia wytrzymałość mechaniczną i odporność na korozję. Niklowana powłoka zwiększa trwałość elementów oraz sprawia, że zawór prezentuje się estetycznie i jest odporny na wpływ czynników zewnętrznych. Wewnątrz zaworu znajduje się precyzyjnie wykonana kula obrotowa z centralnym otworem przelotowym. Obrót kuli o 90° za pomocą dźwigni powoduje całkowite otwarcie lub zamknięcie przepływu medium. Takie rozwiązanie gwarantuje natychmiastowe odcięcie przepływu przy minimalnym wysiłku użytkownika – wystarczy krótki ruch ręką, aby całkowicie zamknąć lub otworzyć zawór. Zawór ręczny kulowy tego typu zapewnia pełny przelot (zbliżony do średnicy nominalnej DN) w pozycji otwartej, co minimalizuje spadek ciśnienia w układzie.

Istotną cechą mini zaworów kulowych CPP PREMA jest zastosowanie uszczelnień wysokiej jakości. Gniazdo kuli (uszczelnienie kuli) wykonane jest z teflonu (PTFE), materiału znanego z doskonałej odporności chemicznej i termicznej oraz bardzo niskiego tarcia. Dzięki temu kula obraca się płynnie, a zawór zachowuje szczelność nawet po wielu cyklach otwarcia i zamknięcia. Pozostałe uszczelki, w tym uszczelnienia na przyłączach wtykowych i trzpieniu zaworu, wykonane są standardowo z kauczuku nitrylowego (NBR). NBR zapewnia niezawodną szczelność przy typowych zastosowaniach (sprężone powietrze, woda, olej itp.) oraz szerokim zakresie temperatur pracy. Dodatkowo, producent oferuje możliwość zamówienia tych zaworów z uszczelnieniami z kauczuku fluorowego (FKM/Viton) na życzenie – co jest istotne, gdy instalacja wymaga odporności na wyższą temperaturę lub agresywne media niekompatybilne z NBR.

Dzięki zastosowaniu przyłączy typu wtykowego (szybkozłączka push-in) na wejściu i wyjściu zaworu, integracja zaworu z układem pneumatycznym lub hydraulicznym jest bardzo wygodna. Przyłączki wtykowe posiadają wewnętrzny mechanizm zaciskowy (tuleję z zabierakiem), który automatycznie zaciska się na wsuniętym wężu, zapewniając trwałe i szczelne połączenie. Aby zamocować wąż, wystarczy go prosto przyciąć i wsunąć do oporu w gniazdo zaworu – połączenie następuje natychmiast, bez konieczności dokręcania. Taka konstrukcja eliminuje konieczność używania oddzielnych złączek czy opasek zaciskowych, upraszczając instalację i redukując liczbę połączeń, które mogłyby potencjalnie przeciekać.

W skład omawianej serii wchodzi pięć wariantów różniących się średnicą przyłącza dla węża:

• 4 mm (DN3) – najmniejszy model do przewodów o średnicy zewnętrznej 4 mm,

• 6 mm (DN5) – do węży 6 mm,

• 8 mm (DN6) – do węży 8 mm,

• 10 mm (DN8) – do węży 10 mm,

• 12 mm (DN10) – największy model, obsługujący przewód 12 mm.

Pomimo różnic w rozmiarach, wszystkie te mini zawory kulowe mają zbliżoną konstrukcję i identyczne materiały wykonania. Różnią się głównie wymiarami zewnętrznymi oraz średnicą przelotu, co przekłada się na różne wartości DN (nominalnej średnicy). Dzięki skali rozmiarów od DN3 do DN10, użytkownik może dobrać odpowiedni zawór do wymaganej średnicy przewodu, zapewniając optymalny przepływ medium bez zbędnych dławień. Warto zaznaczyć, że nawet największy z tych zaworów jest wciąż bardzo kompaktowy – ma całkowitą długość około 66 mm, zaś najmniejszy zaledwie 44 mm. Tak niewielkie gabaryty ułatwiają montaż nawet w ciasnych przestrzeniach instalacji oraz minimalizują obciążenie przewodów (masa zaworu jest niewielka).

CPP PREMA dokłada starań, aby każdy zawór spełniał wysokie standardy jakości i bezpieczeństwa. Wszystkie mini zawory kulowe z przyłączkami wtykowymi przechodzą rygorystyczną kontrolę, obejmującą m.in. testy szczelności korpusu i układu uszczelnień przy ciśnieniu maksymalnym. Dzięki temu użytkownik otrzymuje niezawodny produkt, który zachowuje szczelność nawet przy maksymalnym dopuszczalnym ciśnieniu roboczym (PN20). Warto podkreślić, że maksymalne ciśnienie pracy tych zaworów wynosi 20 bar, co jest wysoką wartością, biorąc pod uwagę ich niewielkie rozmiary. Świadczy to o solidności konstrukcji i zaufaniu producenta do trwałości zastosowanych materiałów. Zawory te są przeznaczone do pracy z różnorodnymi mediami: sprężonym powietrzem, wodą, olejami, a także mogą być stosowane w instalacjach próżniowych (utrzymują szczelność przy podciśnieniu). Standardowy zakres temperatur pracy od -20°C do +80°C umożliwia wykorzystanie ich w większości typowych warunków przemysłowych, od chłodnych hal po ciepłe otoczenie maszyn.

Kolejnym atutem opisywanych zaworów jest ergonomiczna rączka (dźwignia) wykonana z wytrzymałego tworzywa sztucznego (poliamid PA66). Rączka jest odpowiednio ukształtowana, co ułatwia uchwycenie jej palcami i pewne przełączenie pozycji zaworu. Tworzywo, z którego ją wykonano, cechuje się wysoką odpornością na uszkodzenia mechaniczne oraz działanie czynników atmosferycznych. Co więcej, izoluje termicznie – dzięki czemu dotknięcie dźwigni nie grozi oparzeniem nawet, gdy przez zawór przepływa gorący czynnik (oczywiście w granicach temperaturowych przewidzianych dla tego zaworu, tj. do +80°C). Na dźwigni często znajduje się oznaczenie kierunku przepływu lub logo serii, co ułatwia identyfikację stanu zaworu (otwarty/zamknięty) i jego typu.

Mini zawory kulowe z przyłączkami wtykowymi znajdują szerokie zastosowanie w wielu sektorach przemysłu i nie tylko. Ze względu na swoją uniwersalność i prostotę obsługi, wykorzystywane są wszędzie tam, gdzie zachodzi potrzeba ręcznego kontrolowania przepływu mediów w niewielkich przewodach elastycznych. Poniżej przedstawiamy główne obszary zastosowań tych zaworów oraz przykładowe sytuacje, w których okazują się niezastąpione:

1. Systemy pneumatyczne i automatyka przemysłowa: Zawory te są powszechnie stosowane jako zawory odcinające do sprężonego powietrza w instalacjach pneumatyki. Można je spotkać w liniach zasilających cylindry pneumatyczne, narzędzia pneumatyczne oraz w rozgałęzieniach systemów sterowania. Dzięki wtykowym złączom pasującym do typowych przewodów poliuretanowych czy poliamidowych (o średnicach 4–12 mm), montaż takiego zaworu w układzie sterującym jest szybki. Przykładowo, w maszynach produkcyjnych mini zawór kulowy może służyć do odcięcia dopływu powietrza do konkretnego zespołu – np. chwytaka lub siłownika – podczas prac serwisowych lub kiedy dana sekcja nie jest używana. W automatyce przemysłowej często montuje się je na panelach sterowniczych jako ręczne wyłączniki powietrza dla poszczególnych obwodów. Pozwala to operatorowi maszyny na bezpieczne odłączenie zasilania pneumatycznego wybranej części urządzenia bez wyłączania całej instalacji. Krótki ruch dźwignią natychmiast zatrzymuje przepływ sprężonego powietrza, co zwiększa bezpieczeństwo i umożliwia szybkie reagowanie w sytuacjach awaryjnych. Ze względu na małe rozmiary, zawory te nie zajmują wiele miejsca w szafach sterowniczych ani na płytach montażowych – można je łatwo wkomponować nawet w gęsto zabudowane układy pneumatyczne.

2. Instalacje sprężonego powietrza w warsztatach i serwisach: W warsztatach mechanicznych, stolarskich czy serwisach urządzeń, gdzie wykorzystywane są sieci sprężonego powietrza, mini zawory kulowe pełnią rolę poręcznych kurek odcinających. Można je zamontować na końcówkach przewodów doprowadzających powietrze do narzędzi lub maszyn, aby umożliwić szybkie odłączenie zasilania bez konieczności powrotu do głównego zaworu kompresora. Na przykład przy stanowisku z kluczem pneumatycznym montuje się mały zawór kulowy tuż przed wężem narzędzia – po skończonej pracy mechanik może jednym ruchem zamknąć dopływ powietrza do węża, co zwiększa bezpieczeństwo i zapobiega niekontrolowanemu działaniu narzędzia. Podobnie w serwisach samochodowych takie zawory bywają instalowane na liniach powietrza przy podnośnikach, wulkanizatorach czy urządzeniach do pompowania opon, umożliwiając szybkie odcięcie medium po zakończeniu czynności. Ich odporność na ciśnienie 20 bar gwarantuje, że poradzą sobie zarówno z typowym ciśnieniem roboczym sieci (~6–10 bar), jak i z wyższymi skokami ciśnienia, które mogą wystąpić przy rozruchu kompresora.

3. Układy hydrauliczne niskiego ciśnienia i przepływy cieczy: Mosiężne mini zawory kulowe z uszczelnieniami PTFE/NBR są również stosowane w instalacjach przesyłu cieczy, o ile ciśnienie i temperatura mieszczą się w ich zakresie pracy. Sprawdzają się w układach chłodzenia, smarowania i dozowania płynów, gdzie występują przewody o małych średnicach. Przykładem może być system chłodzenia obrabiarek CNC – często stosuje się tam elastyczne przewody z chłodziwem (olej chłodzący lub emulsja wodna) o niedużym przekroju, doprowadzające ciecz do narzędzia. Zawór kulowy wtykowy zamontowany na takim przewodzie pozwala szybko odciąć dopływ chłodziwa do głowicy w razie potrzeby wymiany narzędzia lub awarii, bez rozlewania cieczy po maszynie. Innym przykładem są układy smarowania mechanizmów – np. w przenośnikach czy przekładniach – gdzie przez przezroczyste wężyki podawany jest olej. Mini zawór kulowy umożliwia odcięcie dopływu oleju podczas konserwacji maszyny. Ze względu na zastosowanie materiałów uszczelnień odpornych na oleje (NBR) i konstrukcji z mosiądzu niklowanego, zawory te dobrze znoszą kontakt z substancjami ropopochodnymi, olejami hydraulicznymi czy wodą. Warto jednak pamiętać, że nie są przeznaczone do bardzo wysokich ciśnień hydraulicznych (powyżej 20 bar) ani do gorącej wody czy pary przegrzanej (powyżej 80°C) – do takich zastosowań trzeba by użyć specjalistycznych zaworów ze stali nierdzewnej lub innych tworzyw.

4. Instalacje próżniowe: Dzięki zdolności do utrzymania szczelności przy podciśnieniu, mini zawory kulowe wtykowe stosuje się także w systemach próżniowych. Mogą pełnić funkcję zaworów odcinających w przewodach próżni w maszynach pakujących, urządzeniach chwytakowych (vacuum grippers) czy w laboratoryjnych aparaturach badawczych wykorzystujących próżnię. Przykładowo, w linii podciśnieniowej prowadzącej do przyssawki przemysłowego robota można zainstalować taki zawór, aby szybko odłączyć przyssawkę od źródła próżni podczas przestoju lub serwisu. W aplikacjach laboratoryjnych zaworki te przydają się do kontrolowanego wpuszczania powietrza do układu próżniowego (tzw. odpowietrzanie) – po zakończeniu eksperymentu wystarczy otworzyć mini zawór, aby bezpiecznie zniwelować podciśnienie w układzie. Ich mały rozmiar jest plusem, gdyż aparatura naukowa często bywa kompaktowa, a elastyczne przewody próżniowe o niedużej średnicy łatwo połączyć właśnie za pomocą złączy wtykowych.

5. Aparatura kontrolno-pomiarowa: W urządzeniach pomiarowych i sterujących, gdzie przepływ gazów lub cieczy musi być okresowo włączany lub wyłączany ręcznie, mini zawory kulowe również znajdują zastosowanie. Może to być np. panel kontrolny z manometrami i przewodami doprowadzającymi medium pomiarowe – zastosowanie mini zaworów pozwala operatorowi decydować, kiedy dany miernik ma być podłączony do układu (zapobiegając np. ciągłemu działaniu ciśnienia na czujnik). Również przy kalibracji urządzeń pomiarowych wykorzystujących przepływ powietrza lub gazu, niewielkie zawory wtykowe są używane do precyzyjnego i szybkiego odcinania dopływu medium testowego. Ich zaletą w takiej aparaturze jest fakt, że nie wprowadzają dużej objętości martwej (wewnętrzna objętość zaworu jest niewielka), co ma znaczenie przy pomiarach wymagających szybkiej reakcji układu na zmiany nastaw.

6. Branża spożywcza i akwarystyka (z zastrzeżeniami): Ze względu na wykorzystanie mosiądzu, który nie zawsze jest dopuszczony do kontaktu z wodą pitną czy produktami spożywczymi, ostrożnie podchodzi się do stosowania tych zaworów w przemyśle spożywczym. Niemniej jednak, mogą one być używane do mediów pomocniczych (np. woda technologiczna, sprężone powietrze do maszyn pakujących) lub w systemach nie mających bezpośredniego kontaktu z żywnością. W akwarystyce i hobby technicznym natomiast mini zawory kulowe cieszą się popularnością jako elementy prostych instalacji dozowania CO₂ w akwariach roślinnych czy rozprowadzania powietrza w systemach napowietrzania. Małe wymiary zaworu pozwalają dyskretnie zamontować go w pobliżu akwarium i w razie potrzeby ręcznie regulować dopływ dwutlenku węgla lub powietrza. Trzeba jednak upewnić się, że materiał uszczelnień (NBR) jest kompatybilny z danym gazem (w przypadku CO₂ jest to zazwyczaj akceptowalne) oraz że woda akwariowa nie ma styczności z zaworem (aby mosiądz nie wchodził w reakcje mogące szkodzić życiu morskiemu).

7. Zastosowania domowe i majsterkowanie: Również poza typowym przemysłem, takie mini zawory kulowe mogą się przydać pomysłowym majsterkowiczom. W domowych systemach automatyzacji lub małych projektach DIY zawór wtykowy pozwoli na łatwe sterowanie przepływem powietrza lub wody. Przykładowo, hobbysta konstruujący układ pneumatyczny do modelu robotycznego czy eksperymentalnej instalacji (np. wyrzutni powietrznej, układu z siłownikami) doceni możliwość szybkiego łączenia przewodów za pomocą wtykowych złączek oraz ręcznego kontrolowania obwodu powietrznego. W ogrodzie można wykorzystać takie zaworki do drobnych systemów nawadniających z wężykami o małej średnicy – choć należy pamiętać o zabezpieczeniu ich przed czynnikami atmosferycznymi i zanieczyszczeniami.

• Średnice przyłączy (węża): 4 mm, 6 mm, 8 mm, 10 mm, 12 mm (odpowiadające kolejnym wersjom zaworu). Każdy zawór przystosowany jest do węża o podanej średnicy zewnętrznej.

• Nominalna średnica przelotu (DN): 3, 5, 6, 8, 10 (w zależności od wersji). DN oznacza przybliżoną wewnętrzną średnicę otworu kuli zaworu w milimetrach.

• Maksymalne ciśnienie pracy: 20 bar (PN20). Jest to najwyższe zalecane ciśnienie robocze, przy którym zawór może pracować w sposób ciągły i bezpieczny.

• Zakres temperatur pracy: od -20°C do +80°C. Zawór zachowuje pełną funkcjonalność i szczelność w tym przedziale temperatur otoczenia i medium.

• Medium robocze: sprężone powietrze, gazy obojętne (np. azot), woda, olej hydrauliczny i inne oleje mineralne, emulsje olejowo-wodne, próżnia (podciśnienie). Zawór przeznaczony jest do mediów nieagresywnych, kompatybilnych z materiałami jego konstrukcji.

• Materiał korpusu i kuli: mosiądz niklowany (stop miedzi CuZn pokryty warstwą niklu).

• Materiał uszczelnienia kuli (gniazda): PTFE (teflon).

• Materiał uszczelnień pomocniczych: NBR (kauczuk nitrylowy) – dostępna opcja FKM (Viton) na życzenie.

• Materiał rączki (dźwigni): tworzywo sztuczne PA66 (poliamid) wzmocniony, najczęściej w kolorze czarnym.

• Konstrukcja zaworu: dwudrożny (2-ported) zawór kulowy odcinający, pełny przelot zbliżony do DN, sterowany ręcznie obrotem dźwigni o 90°.

• Typ przyłącza: zintegrowane złącza wtykowe (push-in) na wejściu i wyjściu, umożliwiające bezpośrednie połączenie z elastycznym przewodem.

• Orientacja montażu: dowolna (zawór może pracować w każdej pozycji – poziomo, pionowo – bez wpływu na działanie).

• Standardowe pakowanie: 10 sztuk (typowa jednostka pakowa producenta), jednak w obrocie detalicznym dostępne są również pojedyncze sztuki.

W mini zaworach kulowych D4–D12 zastosowano starannie dobrane materiały, zapewniające trwałość, szczelność i odporność na warunki pracy. Każdy element zaworu pełni określoną rolę i wykonany jest z tworzywa o właściwościach odpowiednich do tej roli. Poniżej opisujemy główne części konstrukcyjne zaworu oraz materiały, z których je wykonano:

Korpus i kula – mosiądz niklowany: Zasadnicza część zaworu (obudowa, korpus) oraz wewnętrzna kula odcinająca wykonane są z mosiądzu pokrytego niklem. Mosiądz to stop miedzi i cynku ceniony w armaturze za wytrzymałość mechaniczną, odporność na wysokie ciśnienia oraz łatwość obróbki (co pozwala uzyskać precyzyjne kanały przepływowe i gładkie powierzchnie). Wykorzystany stop mosiądzu jest niemagnetyczny i nieiskrzący, co jest istotne w niektórych zastosowaniach (np. w obecności gazów łatwopalnych – choć sam zawór nie jest przeznaczony do gazów palnych bez odpowiednich certyfikatów, to materiałowo mosiądz nie powoduje iskrzenia jak stal). Aby dodatkowo zabezpieczyć elementy mosiężne przed korozją i zużyciem, na ich powierzchnię nałożono warstwę niklu poprzez niklowanie galwaniczne. Nikiel tworzy twardą, srebrzystą powłokę odporną na utlenianie, działanie wody i powietrza oraz wielu łagodnych chemikaliów. Dzięki temu korpus zaworu nie ulega rdzewieniu ani tzw. dezynkifikacji (wypłukiwaniu cynku z mosiądzu) w typowych warunkach eksploatacji. Gładka, niklowana powierzchnia ułatwia również współpracę z uszczelnieniami – np. kula pokryta niklem porusza się w gnieździe z minimalnym tarciem, a uszczelki stykające się z korpusem lepiej przylegają do jednolitej powłoki. Warto dodać, że mosiądz charakteryzuje się dobrą przewodnością cieplną, dzięki czemu korpus zaworu może względnie szybko rozpraszać ciepło medium (co jest korzystne przy obciążeniach termicznych, zapobiegając przegrzewaniu uszczelnień). Sam korpus wykonany z mosiądzu jest stosunkowo masywny jak na miniaturowy rozmiar zaworu – zapewnia to bezpieczny margines wytrzymałości przy ciśnieniu 20 bar i stanowi solidną bazę dla osadzenia elementów łączeniowych (złączy wtykowych).

Uszczelnienie kuli – PTFE (teflon): Wewnątrz korpusu, kula zaworu musi ściśle przylegać do tzw. gniazda, aby odciąć przepływ. To gniazdo (pierścień oporowy otaczający kulę) wykonane jest z tworzywa sztucznego PTFE, znanego szerzej jako teflon. PTFE (politetrafluoroetylen) jest materiałem niemal idealnym do tego zastosowania: odznacza się znakomitą odpornością chemiczną (jest obojętny dla większości związków chemicznych, dzięki czemu nie reaguje z medium przepływającym przez zawór), wytrzymuje temperatury daleko przekraczające zakres pracy zaworu (teflon topi się dopiero powyżej 300°C, choć oczywiście inne elementy zaworu nie pozwoliłyby na taką temperaturę pracy) oraz ma ultraniskie tarcie ślizgowe. Niskie tarcie oznacza, że kula obraca się względem gniazda PTFE lekko, bez potrzeby stosowania dodatkowych smarów, a jednocześnie materiał ten zapobiega przeciekom. PTFE jest również dość miękki (w porównaniu np. do metalu), co pozwala mu się minimalnie odkształcać i dopasowywać do kształtu kuli – dzięki temu uszczelnia nawet drobne nierówności czy wahania wymiarowe. Wszystko to sprawia, że teflonowe uszczelnienie kuli zapewnia zaworowi doskonałą szczelność wewnętrzną (zamknięty zawór nie przepuszcza medium) oraz długotrwałą żywotność (materiał nie starzeje się w typowych warunkach, jest odporny na zużycie i “wyrabianie się” nawet przy wielokrotnym obracaniu kuli). Warto wspomnieć, że PTFE jest odporny również na przywieranie zanieczyszczeń i osadów – osady mineralne z wody czy drobiny rdzy z instalacji nie przyklejają się łatwo do powierzchni teflonowych, co pomaga utrzymać mechanizm zaworu w czystości i sprawności.

Uszczelki O-ring i inne – NBR (kauczuk nitrylowy): Poza głównym uszczelnieniem kuli, w konstrukcji zaworu obecne są także inne uszczelki – przede wszystkim o-ringi uszczelniające ruchomy trzpień kuli oraz połączenia elementów przyłączy wtykowych. Standardowo zastosowany został NBR, czyli kauczuk butadienowo-akrylonitrylowy, potocznie zwany nitrilem. Jest to jeden z najpopularniejszych elastomerów uszczelniających w pneumatyce i hydraulice ze względu na swą elastyczność, odporność na oleje i tłuszcze oraz dobrą trwałość w zakresie -30°C do +100°C. Uszczelki NBR w opisywanych zaworach zapewniają szczelność na styku ruchomych i statycznych elementów – np. wokół osi obrotu kuli (zapobiegając wydostawaniu się medium na zewnątrz w miejscu, gdzie dźwignia łączy się z kulą) oraz wewnątrz złączy wtykowych (gdzie O-ring dociska się do ścianek wsuniętego węża, gwarantując brak przecieków). NBR dobrze znosi kontakt z typowymi mediami roboczymi: sprężonym powietrzem (nawet zawierającym mgłę olejową), wodą, olejem hydraulicznym, olejem sprężarkowym itp. Jego odporność chemiczna obejmuje większość produktów ropopochodnych i substancji obojętnych. Warto jednak pamiętać, że NBR jest mniej odporny na np. ozon, bardzo wysoką temperaturę, płyny hamulcowe na bazie glikoli czy rozpuszczalniki aromatyczne – w takich przypadkach należy zastosować inne materiały uszczelnień. Producent wychodzi naprzeciw takim potrzebom, oferując na zamówienie wersje mini zaworów kulowych z uszczelnieniami z kauczuku fluorowego FKM (Viton). Viton cechuje się zwiększoną odpornością termiczną (do ok. +120°C ciągłej pracy) oraz odpornością na wiele agresywnych chemikaliów, ozon i czynniki atmosferyczne. Jeśli więc aplikacja przewiduje ekstremalne warunki, warto rozważyć taką opcję – wymaga to zamówienia dedykowanej wersji, ale zapewnia dodatkowy margines bezpieczeństwa i trwałości uszczelnień. Niezależnie od tego, standardowy NBR w zupełności wystarcza do zdecydowanej większości zastosowań, w jakich te zawory pracują, zapewniając wieloletnią szczelność.

Przyłączki wtykowe – elementy zaciskowe i uszczelniające: Charakterystycznym elementem opisywanych zaworów są zintegrowane złącza wtykowe na końcach korpusu. Każde takie przyłącze składa się z kilku części materiałowych: korpus złącza jest integralny z mosiężnym korpusem zaworu (lub trwale z nim połączony), natomiast wewnątrz znajduje się pierścień zaciskowy (tzw. collet) oraz pierścień uszczelniający. Pierścień zaciskowy najczęściej wykonany jest ze stali nierdzewnej o odpowiednio ukształtowanych ząbkach. Gdy wsuwamy wąż do oporu w złącze, ostre ząbki tego pierścienia chwytają mocno zewnętrzną powierzchnię węża (wżynając się lekko w tworzywo węża), co zapobiega wysunięciu przewodu pod ciśnieniem. Stal nierdzewna zapewnia tu wymaganą twardość i sprężystość – zęby nie tępią się i zachowują elastyczność potrzebną do zaciskania i zwalniania przewodu wielokrotnie. Z kolei uszczelnienie w złączu to wspomniany O-ring z NBR (lub FKM), umieszczony nieco głębiej wewnątrz przyłączki. Kiedy wąż zostaje wsunięty, jego ściany zewnętrzne przechodzą przez O-ring, który silnie do nich przylega, tworząc hermetyczne uszczelnienie na całym obwodzie. Kombinacja stalowego colletu i gumowego O-ringu gwarantuje, że po prawidłowym włożeniu węża połączenie jest zarówno mechanicznie wytrzymałe, jak i szczelne. Na samym wlocie przyłączki widoczny jest często pierścień zwalniający z tworzywa sztucznego (w naszych zaworach ma on kolor czerwony). Ten pierścień, zwykle wykonany z wytrzymałego tworzywa (np. acetal lub inny plastik), służy do wygodnego odblokowania połączenia – po jego wciśnięciu do środka, zwalnia on nacisk ząbków na wąż, umożliwiając wysunięcie przewodu. Elementy złączy wtykowych zostały zaprojektowane tak, by wytrzymać wielokrotne cykle podłączania i odłączania węży bez utraty sprawności. Ważne jest jednak, by używać przewodów o nominalnej średnicy i gładkiej powierzchni – wtedy materiał (zwykle PU, PA lub PE) idealnie współpracuje z metalowymi ząbkami i gumowym o-ringiem, nie powodując nadmiernego zużycia tych elementów.

Dźwignia (rączka) – tworzywo PA66: Ostatnim istotnym elementem materiałowym jest rękojeść zaworu, czyli mała dźwignia, którą operator obraca kulę. W mini zaworach kulowych CPP PREMA dźwignie wykonane są z wytrzymałego tworzywa sztucznego, najczęściej poliamidu 66 (PA66) z dodatkiem włókna szklanego dla zwiększenia sztywności. Ten materiał, potocznie nazywany nylonem, cechuje się znakomitą odpornością mechaniczną – nie pęka przy obciążeniach uderzeniowych ani przy częstym użytkowaniu, jest też odporny na ścieranie. Dodatek włókien szklanych (np. 30%) sprawia, że PA66 staje się jeszcze sztywniejszy i odporniejszy na wyginanie czy odkształcenia. Tworzywo to jest również stabilne termicznie w zakresie pracy zaworu (do 80°C bez problemu, krótkotrwale może znieść więcej) oraz odporne na większość czynników zewnętrznych (promieniowanie UV, wilgoć, wiele chemikaliów). Zastosowanie plastiku na rączkę ma kilka zalet: po pierwsze, izoluje termicznie – nawet jeśli przez zawór przepływa gorący płyn i korpus się nagrzeje, uchwyt pozostaje względnie chłodny, chroniąc dłoń operatora. Po drugie, zmniejsza wagę całości i nie koroduje (metalowa dźwignia mogłaby rdzewieć lub ulec korozji kontaktowej w miejscu połączenia z mosiężnym trzpieniem, co tutaj jest wykluczone dzięki użyciu poliamidu). Po trzecie, tworzywo umożliwia łatwe nadawanie ergonomiczych kształtów – dźwignia jest profilowana tak, by wygodnie leżała między palcami, a na jej powierzchni często umieszczona jest faktura antypoślizgowa lub niewielkie żłobienie dla pewniejszego chwytu. Mimo małych rozmiarów, rączka z PA66 jest na tyle mocna, że przenosi wymagany moment obrotowy bez uszkodzeń (obrót kuli w PTFE nie wymaga dużej siły). Montaż dźwigni na trzpieniu kuli odbywa się zazwyczaj za pomocą niewielkiej śruby lub sworznia stalowego – te drobne elementy również są zabezpieczone antykorozyjnie (np. ocynkowane) lub wykonane ze stali nierdzewnej, aby cały zespół był odporny na rdzę.

Prawidłowy montaż mini zaworu kulowego z przyłączkami wtykowymi zapewnia jego bezawaryjną pracę i szczelność połączeń. Poniżej przedstawiamy instrukcję krok po kroku, jak zamontować taki zawór w instalacji oraz o czym pamiętać podczas instalacji i eksploatacji:

1. Przygotowanie: Upewnij się, że wybrałeś odpowiedni rozmiar zaworu do średnicy węża, który chcesz podłączyć. Sprawdź oznaczenie na zaworze lub opakowaniu (np. 4 mm, 6 mm itd.) – musi odpowiadać średnicy zewnętrznej używanego przewodu. Przygotuj narzędzia: ostry nożyk lub specjalny obcinak do węży (tzw. sekator do przewodów pneumatycznych) oraz ewentualnie czystą szmatkę do przetarcia końców węży. Dla własnego bezpieczeństwa przed rozpoczęciem montażu upewnij się, że instalacja jest odcięta od źródła ciśnienia – zawór główny kompresora czy pompki powinien być zamknięty, a ciśnienie w przewodach spuszczone (jeśli montujesz zawór na już istniejącym odcinku). Montaż na niepozbawionym ciśnienia przewodzie grozi w najlepszym wypadku utrudnieniem pracy (wąż będzie “uciekał”), a w najgorszym – wypadkiem.

2. Przycięcie przewodu: Jeśli tworzysz nową instalację, odmierz odpowiednią długość węża, uwzględniając miejsce na zawór. Jeśli wstawiasz zawór w istniejącą linię – zaznacz miejsce, w którym ma się znaleźć i odetnij wąż, pozostawiając odcinki wystarczająco długie, by móc je włożyć w złącza zaworu (pamiętaj o minimalnej głębokości wsunięcia, zwykle około 15–20 mm). Cięcie wykonaj prostopadle (pod kątem 90° do osi węża). Końcówka przewodu musi być ucięta równo i czysto – skośne lub postrzępione zakończenie może spowodować nieszczelność lub uszkodzić uszczelkę O-ring wewnątrz złącza. Najlepiej użyć ostrego noża lub specjalnego obcinaka, który gwarantuje prostopadłe cięcie bez deformowania węża. Po odcięciu, obejrzyj końcówkę – jeśli widoczne są zadziory lub okruchy materiału, usuń je (np. delikatnie gratownikiem lub nożykiem). Dobrą praktyką jest przetarcie końcówki czystą szmatką, aby usunąć kurz czy drobiny tworzywa powstałe przy cięciu.

3. Wsuń wąż w przyłączkę zaworu: Weź przygotowany zawór jedną ręką, a drugą ręką chwyć końcówkę węża. Wprowadź koniec węża do otworu przyłącza wtykowego na jednym końcu zaworu. Wciskaj wąż zdecydowanym, prostym ruchem do środka. Możesz wyczuć lekki opór, gdy koniec węża natrafi na uszczelkę O-ring – kontynuuj wciskanie, aż przewód wejdzie głęboko i zatrzyma się o dno złącza. W przypadku małych średnic (4–6 mm) wąż wejdzie na głębokość około 1,5 cm, dla większych (10–12 mm) może to być ok. 2 cm. Prawidłowo osadzony wąż nie powinien być widoczny w części przelotowej zaworu – znika wewnątrz przyłączki aż do oporu. Powtórz tę czynność dla drugiego końca zaworu, podłączając w ten sam sposób przewód wychodzący. Upewnij się, że wkładasz wąż prosto, nie pod kątem – przekrzywione wsunięcie może spowodować uszkodzenie uszczelki lub nierównomierne chwycenie węża przez ząbki zaciskowe.

4. Sprawdź zamocowanie: Po wsunięciu obu przewodów, delikatnie pociągnij każdy z nich na zewnątrz (próbując go wyciągnąć) – oczywiście nie z całej siły, ale z wyczuciem. Jeśli przewód został poprawnie zamontowany, mechanizm zaciskowy nie pozwoli mu się wysunąć i poczujesz, że wąż trzyma się solidnie. Taki test potwierdza prawidłowe zazębienie ząbków colletu o wąż. Jeżeli któryś przewód wysunął się choć trochę lub czujesz, że nie siedzi pewnie, ponownie go dociśnij: prawdopodobnie nie był wsunięty do końca. Nigdy nie uruchamiaj instalacji, jeśli choć jeden z końców nie jest pewnie osadzony – przy podaniu ciśnienia taki luźny przewód mógłby zostać wypchnięty, stwarzając zagrożenie.

5. Kontrola szczelności: Po zamontowaniu zaworu i zabezpieczeniu przewodów można przywrócić ciśnienie w układzie. Otwórz powoli zawór główny doprowadzający medium i obserwuj uważnie okolice nowo zamontowanego zaworu kulowego. Zwróć uwagę na dwa aspekty: czy z miejsca połączeń wtykowych nie wydostaje się medium (np. nie słychać syczenia powietrza, nie widać wycieków wody/oleju) oraz czy sam zawór kulowy jest szczelny, gdy jest zamknięty (np. nie przepuszcza powietrza dalej w przewód za nim, jeśli za zaworem jest manometr możesz sprawdzić, czy ciśnienie spada). W przypadku wykrycia nieszczelności – od razu odłącz zasilanie (upuść ciśnienie) i przystąp do weryfikacji: najczęstsze przyczyny to źle dociśnięty wąż (naprawa: docisnąć aż do oporu) lub uszkodzona/ zabrudzona końcówka węża (naprawa: odciąć kawałek i wsunąć świeży, czysty odcinek). Rzadziej może się zdarzyć uszkodzenie uszczelki O-ring wskutek np. zadzioru – wówczas, jeśli problem utrzymuje się mimo powtórnego czystego montażu, zawór może wymagać serwisu lub wymiany.

6. Mocowanie zaworu (opcjonalne): Mini zawory kulowe są na tyle lekkie, że często mogą swobodnie “wisieć” na przewodach bez dodatkowego podparcia. Jeśli jednak zawór jest instalowany w miejscu narażonym na wibracje lub szarpnięcia przewodów, warto zapewnić mu unieruchomienie. Można do tego wykorzystać uchwyty do rur lub opaski mocujące, przytwierdzając korpus zaworu do stałego elementu konstrukcyjnego (np. ramy maszyny czy ściany panelu). Korpus posiada płaskie powierzchnie sześciokątne (hex) przy złączach – umożliwiają one chwycenie zaworu kluczem podczas montażu, ale też mogą posłużyć jako punkty podparcia w obejmach. Upewnij się jednak, że zamocowanie nie powoduje zagięcia czy naprężeń w podłączonych wężach – przewody powinny wchodzić do złącz swobodnie, bez wymuszonego skosu czy naciągnięcia.

7. Odłączanie przewodu: Jeśli zachodzi potrzeba zdemontowania zaworu lub odpięcia któregoś przewodu, najpierw zawsze bezwzględnie spuść ciśnienie z układu (lub przynajmniej z odcinka, który demontujesz). Następnie wciśnij do wewnątrz plastikowy pierścień zwalniający na przyłączce tego przewodu, który chcesz wyjąć. Trzymając ten pierścień wciśnięty (np. paznokciem, końcówką palca lub przy większych rozmiarach – dociśnięty równomiernie dwoma palcami dookoła węża), drugą ręką wyciągnij przewód z złącza. Pierścień zwalniający odsuwa ząbki zaciskowe od powierzchni węża, dzięki czemu przewód wychodzi bez większego oporu. Jeśli stawia opór, upewnij się, że pierścień jest wciśnięty do końca – czasem pomocne jest lekkie przekręcanie węża podczas wyciągania. Po odłączeniu sprawdź końcówkę węża: czy nie jest poszarpana lub nacięta przez ząbki. Jeśli tak, przed ponownym podłączeniem najlepiej odciąć uszkodzony fragment, by zapewnić świeżą, gładką powierzchnię dla uszczelnienia.

8. Dobre praktyki eksploatacyjne: Podczas użytkowania zaworu zwracaj uwagę na kilka kwestii. Unikaj przekraczania dopuszczalnych parametrów – jeśli wiesz, że ciśnienie w układzie może chwilowo wzrosnąć powyżej 20 bar lub temperatura medium przekroczy 80°C, rozważ zastosowanie innego zaworu lub upewnij się, że nie dojdzie do takich sytuacji (np. poprzez zawory bezpieczeństwa). Nie pozostawiaj zaworu w położeniu częściowo otwartym przez długi czas – zawory kulowe najlepiej pracują w pełnym otwarciu lub zamknięciu; pośrednie ustawienia mogą w dłuższej perspektywie powodować szybsze zużycie uszczelnienia teflonowego i lokalne nagrzewanie się medium wskutek dławienia. Regularnie (np. co kilka miesięcy) przeprowadzaj wizualną kontrolę zaworu: sprawdź, czy na złączach nie ma oznak przecieków (osad, wilgoć) oraz czy dźwignia działa płynnie. Zawór ten nie wymaga smarowania – elementy wewnętrzne są zaprojektowane do pracy “na sucho” (smar mógłby wręcz zakłócić współpracę PTFE z kulą). Jeśli jednak po bardzo długim czasie poczujesz zwiększony opór przy obracaniu dźwigni, można rozważyć delikatne rozruszanie mechanizmu lub w ekstremalnych przypadkach skorzystanie z pomocy serwisu (nie zaleca się samodzielnego rozbierania mini zaworów, gdyż złożenie ich z powrotem może wymagać specjalistycznych narzędzi i uszczelek). W razie potrzeby czyszczenia zaworu z zewnątrz, używaj miękkiej szmatki – unikaj agresywnych środków chemicznych, które mogłyby uszkodzić plastikową rączkę lub oznaczenia.

Jakie rozmiary węży obsługują te mini zawory kulowe?
Dostępnych jest pięć podstawowych rozmiarów dostosowanych do średnic zewnętrznych węży: 4 mm, 6 mm, 8 mm, 10 mm oraz 12 mm. Każdy zawór ma wbudowane przyłącza wtykowe pasujące do węża o podanej średnicy (np. model 4 mm współpracuje z wężem 4 mm). Wewnętrzna średnica przelotu (DN) rośnie wraz z rozmiarem zaworu – odpowiednio od DN3 dla 4 mm do DN10 dla 12 mm. Dzięki temu możesz dobrać wielkość zaworu do średnicy swojego przewodu tak, by zapewnić maksymalny przepływ.

Do jakich mediów nadają się te zawory?
Zawory kulowe mini z serii D4–D12 są przeznaczone do mediów nieagresywnych, przede wszystkim takich jak sprężone powietrze, gazy obojętne (azot, argon itp.), woda oraz oleje (hydrauliczne, smarowe). Mogą również pracować przy próżni – zachowują szczelność w warunkach podciśnienia. Istotne jest, by medium było kompatybilne z mosiądzem i uszczelnieniami NBR/PTFE. Nie zaleca się stosowania tych zaworów do cieczy żrących, silnych chemikaliów czy gazów aktywnych chemicznie (np. chlor, kwasy), które mogłyby uszkodzić materiał zaworu. W standardowej eksploatacji (powietrze, woda, olej, próżnia) sprawdzają się znakomicie i zapewniają długotrwałą szczelność.

Czy ten zawór ma określony kierunek przepływu?
Nie, zawory kulowe tego typu są dwukierunkowe. Oznacza to, że medium może wpływać do zaworu z dowolnej strony, a zawór równie skutecznie odetnie przepływ w obu kierunkach. Nie ma strzałki kierunkowej ani potrzeby montażu “zgodnie z kierunkiem” – można go zamontować dowolnie, a funkcja odcięcia będzie spełniona niezależnie od kierunku przepływu. Jest to cecha ogólna zaworów kulowych – symetryczna kula z otworem przelotowym działa tak samo w obu stronach.

Czy można regulować przepływ za pomocą tego mini zaworu kulowego?
Zawór kulowy jest zasadniczo projektowany jako element odcinający (ON/OFF), a nie precyzyjnie regulacyjny. Można oczywiście uchylić kulę i zostawić zawór częściowo otwarty, co spowoduje zdławienie przepływu, jednak nie jest to zbyt dokładna metoda regulacji. Przy małych kątach otwarcia kontrola przepływu jest trudna – zmiana położenia o kilka stopni może znacznie zmienić przepływ. Długotrwała praca w pozycji półotwartej może także przyspieszać zużycie teflonowego uszczelnienia (krawędź strumienia medium może erodować gniazdo). Dlatego jeśli potrzebujesz płynnie regulować strumień, lepiej zastosować zawór iglicowy lub regulacyjny. Mini zawór kulowy najlepiej sprawdza się jako szybki odcinacz: w pełni otwarty zapewnia maksymalny przepływ, a w pełni zamknięty – odcina go całkowicie.

Jak odłączyć wąż od przyłączki wtykowej zaworu?
Odłączanie jest bardzo proste i nie wymaga narzędzi (pod warunkiem, że instalacja jest bezciśnieniowa!). W celu wysunięcia węża należy wcisnąć do wewnątrz kolorowy pierścień zwalniający, znajdujący się na końcu przyłącza, a następnie jednocześnie wyciągnąć wąż z gniazda. Wciskając pierścień, zwalniasz zacisk ząbków trzymających wąż, dzięki czemu przewód wychodzi swobodnie. Ważne: zawsze spuść ciśnienie z układu przed odpinaniem przewodu, inaczej wąż może zostać wyrzucony gwałtownie pod wpływem ciśnienia! Złącza wtykowe są zaprojektowane do wielokrotnego użycia – możesz wielokrotnie wpinać i wypinać węże, zachowując szczelność, o ile przewód nie jest uszkodzony (w razie potrzeby przy ponownym montażu odetnij drobny fragment węża dla uzyskania gładkiej końcówki).

Czy zawory te wymagają konserwacji lub smarowania?
Nie, zawory mini kulowe z reguły są bezobsługowe. Dzięki zastosowaniu teflonowych uszczelnień kula obraca się gładko bez dodatkowego smarowania – wręcz nie należy aplikować tam żadnych smarów, bo mogłyby one reagować z medium lub pogorszyć właściwości uszczelek. W normalnym użytkowaniu nie ma potrzeby żadnych czynności konserwacyjnych. Oczywiście zaleca się okresową kontrolę instalacji (np. sprawdzenie szczelności po dłuższym czasie eksploatacji), ale sam zawór nie wymaga specjalnych zabiegów. Jeśli z upływem lat dźwignia stałaby się nieco mniej płynna, można kilkakrotnie poruszać nią na pełnym otwarciu i zamknięciu – teflon i tak zapewnia jej samo-smarowność. W przypadku poważnego uszkodzenia lub zużycia (co w normalnych warunkach jest mało prawdopodobne) praktykuje się raczej wymianę całego zaworu na nowy, ze względu na jego nieduży koszt.

Ile cykli otwarcia i zamknięcia wytrzymuje taki zawór?
Producent nie podaje konkretnych wartości cykli, ale doświadczenie pokazuje, że mini zawory kulowe cechują się bardzo długą żywotnością. Dzięki wytrzymałym materiałom (mosiądz, PTFE, NBR) i prostej konstrukcji mogą pracować przez dziesiątki tysięcy cykli przełączeń bez utraty szczelności. W praktyce oznacza to wiele lat normalnej eksploatacji. Ważne jest jednak, by używać zaworu w zakresie jego parametrów (ciśnienia, temperatury, kompatybilnego medium) – eksploatacja poza dopuszczalnymi warunkami może skrócić żywotność. Jeśli zawór zacznie przepuszczać lub dźwignia utknie, zwykle oznacza to konieczność wymiany na nowy egzemplarz, co jednak zdarza się rzadko przy prawidłowym użytkowaniu.

Czy mogę samodzielnie wymienić uszczelki (O-ringi) w tym zaworze?
Te miniaturowe zawory nie są przewidziane do łatwego serwisowania przez użytkownika. Ich konstrukcja jest kompaktowa – elementy są ciasno spasowane, a dostęp do uszczelek wewnętrznych (np. O-ringa na trzpieniu czy w złączu) wymagałby rozebrania zaworu, co może być trudne bez specjalistycznych narzędzi. W warunkach fabrycznych oczywiście montuje się te uszczelki, ale producent nie oferuje typowych zestawów naprawczych do samodzielnej wymiany. Jeśli z jakiegoś powodu uszczelka zostałaby uszkodzona i powodowała nieszczelność, praktycznym rozwiązaniem jest wymiana całego zaworu na nowy. Wyjątkiem może być sytuacja, gdy już podczas montażu uszkodzi się gumowy O-ring w przyłączce – czasem udaje się go ostrożnie wydobyć i wymienić na pasujący (np. z zestawu naprawczego do szybkozłączek), ale to raczej awaryjne rozwiązanie. Generalnie jednak zawory te są projektowane tak, by wytrzymać wiele lat bez konieczności wymiany uszczelek.

Czym różnią się te zawory kulowe wtykowe do węża od tradycyjnych zaworów z gwintem?
Główna różnica polega na sposobie podłączenia do instalacji. Zawory z przyłączami wtykowymi umożliwiają bezpośrednie wpięcie elastycznych przewodów – nie potrzebujesz żadnych zewnętrznych złączek, nypli czy taśmy teflonowej do uszczelniania gwintów. Montaż i demontaż jest szybszy oraz możliwy bez narzędzi. Klasyczne mini zawory gwintowane (np. z końcówkami G1/8 czy G1/4) wymagają wkręcenia ich w gwintowane przyłącza i uszczelnienia połączenia (np. taśmą PTFE lub pastą). Zawory wtykowe do węża są więc wygodniejsze tam, gdzie cała instalacja wykonana jest z wężyków – pozwalają zaoszczędzić czas i zminimalizować liczbę połączeń. Funkcjonalnie (sam mechanizm kulowy) oba typy działają tak samo – różnica tkwi w sposobie integracji z systemem. Jeśli masz do dyspozycji gotowe wyjścia gwintowane, możesz zastosować zawory gwintowane, ale jeśli system opiera się na przewodach pneumatycznych, wersja wtykowa skraca drogę montażu. Dodatkowo zawory wtykowe łatwiej zdemontować chwilowo (np. w celu przełożenia w inne miejsce) – nie trzeba odkręcać, wystarczy wypiąć węże.

Czy ten zawór nadaje się do gazów technicznych, np. tlenu lub propanu?
Standardowy wariant zaworu nie jest przeznaczony do czystego tlenu ani gazów palnych. Mosiądz i NBR co prawda materiałowo znoszą kontakt z tlenem czy propanem, ale użycie zaworu do takich gazów wiąże się z wymaganiami bezpieczeństwa. Dla tlenu technicznego zazwyczaj stosuje się zawory odtłuszczone i dedykowane (aby eliminować ryzyko wybuchu przy kontakcie tlenu z cząstkami oleju lub smaru). Nasz zawór nie jest specjalnie przygotowany do tlenu – lepiej nie używać go do tego celu. Jeśli chodzi o propan, butan, gaz ziemny – tutaj również wymagane są zawory z odpowiednimi certyfikatami szczelności dla gazu palnego oraz często z innym materiałem uszczelek (np. FKM) odpornym na gaz. Opisywany mini zawór kulowy nie posiada takich certyfikatów, więc stosowanie go do gazów palnych byłoby obarczone ryzykiem. Zalecamy wykorzystywać go zgodnie z przeznaczeniem (sprężone powietrze, woda, olej), a do gazów technicznych dobrać specjalistyczną armaturę.

Czy zawór posiada atest do wody pitnej i czy można go stosować w instalacjach spożywczych?
Elementy mosiężne zaworu (jak większość armatury mosiężnej) mogą mieć kontakt z wodą pitną z technicznego punktu widzenia, jednak zawory te nie posiadają formalnych atestów higienicznych (np. atestu PZH) dopuszczających je do instalacji z wodą przeznaczoną do spożycia. Oznacza to, że producent nie przewiduje ich użycia w systemach dostarczających wodę pitną lub w bezpośrednim kontakcie z żywnością. Jeśli potrzebujesz zaworu do takich zastosowań, lepiej wybrać produkt specjalnie certyfikowany dla branży spożywczej (często ze stali nierdzewnej lub tworzyw spełniających normy spożywcze). Niemniej, w praktyce hobbystycznej czy technicznej (np. do wody technologicznej, akwarystyki itp.) zawór ten może być używany – mosiądz niklowany jest dość obojętny w kontakcie z wodą, a uszczelki NBR nie zanieczyszczają wody. Trzeba jednak mieć świadomość braku oficjalnego dopuszczenia do spożywki.

Czy mogę podłączyć ten zawór do sztywnej rurki metalowej zamiast do elastycznego węża?
Złącza push-in zaprojektowane są głównie do przewodów z tworzyw sztucznych (poliuretan, poliamid, polietylen itp.) o odpowiedniej elastyczności i kalibracji. Podłączenie sztywnej rurki metalowej (np. miedzianej czy stalowej) bezpośrednio do tego zaworu nie jest zalecane – stalowe ząbki mogłyby nie utrzymać twardej, gładkiej rurki, a uszczelnienie O-ringiem na nierozciągliwej metalowej powierzchni może być niepewne. Jeśli konieczne jest połączenie z metalową rurką, lepiej użyć przejściówki: na końcu rurki zamontować złączkę wtykową odpowiedniego typu lub wkręcić w zawór (wersję gwintowaną) odpowiedni adapter do rurki. W ofercie dostępne są specjalne złączki do rur metalowych (z pierścieniami zaciskowymi), ale opisywany mini zawór w wersji wtykowej powinien współpracować z elastycznymi wężami – wtedy zapewnia pewne mocowanie i szczelność.

Czy te zawory można stosować na zewnątrz, w warunkach atmosferycznych?
Zawory wykonane z mosiądzu niklowanego i tworzywa sztucznego PA66 są stosunkowo odporne na czynniki atmosferyczne. Nikiel chroni mosiądz przed korozją, a elementy plastikowe i gumowe (rączka, uszczelki) radzą sobie z wilgocią i umiarkowanym UV. Można je więc używać na zewnątrz, np. w instalacjach ogrodowych czy na placu budowy, o ile nie przekracza się zakresu temperatur (ważne, by w zimie w zaworze nie zamarzła woda). Warto jednak w miarę możliwości chronić zawór przed bezpośrednim działaniem słońca i deszczu, aby wydłużyć jego żywotność – np. osłonić go obudową lub taśmą izolacyjną UV odporną na promienie słoneczne. Skrajne warunki, takie jak długotrwała ekspozycja na ostre słońce, mogą z czasem osłabić plastikową rączkę lub powodować pęknięcia uszczelek NBR (np. przez ozon). Dlatego w zastosowaniach zewnętrznych zaleca się okresowe sprawdzanie stanu zaworu. Podsumowując: można stosować je na wolnym powietrzu, ale z uwzględnieniem podstawowej ochrony i konserwacji, by służyły niezawodnie.
