Mini zawory kulowe z trójdrożne i kątowe G 1/8- G 3/8

Mini zawory kulowe trójdrożne i kątowe G1/8 – G3/8 w serii mosiądz niklowany charakteryzują się wyjątkowo kompaktową formą. Są zaprojektowane z myślą o precyzyjnym sterowaniu przepływem medium w niewielkich przestrzeniach instalacyjnych. Producentem jest CPP PREMA, firma znana z solidnego wykonania oraz zorientowania na jakość. Każdy zawór w tej serii (od G1/8 do G3/8) wykonano z wysokogatunkowego mosiądzu pokrytego powłoką niklową, zapewniającą odporność na korozję i trwałość w zróżnicowanych warunkach pracy. Dodatkowo wszystkie modele zostały przetestowane pod kątem szczelności oraz zgodności z parametrami technicznymi PN20, co gwarantuje bezpieczeństwo i niezawodność w pracy z powietrzem, wodą czy innymi nieszkodliwymi mediami.

W skład tej linii wchodzą zawory przeznaczone do różnych zastosowań i konfiguracji, co pozwala na ich wszechstronne użycie w układach przemysłowych, warsztatowych czy laboratoryjnych. Mamy tu do wyboru:

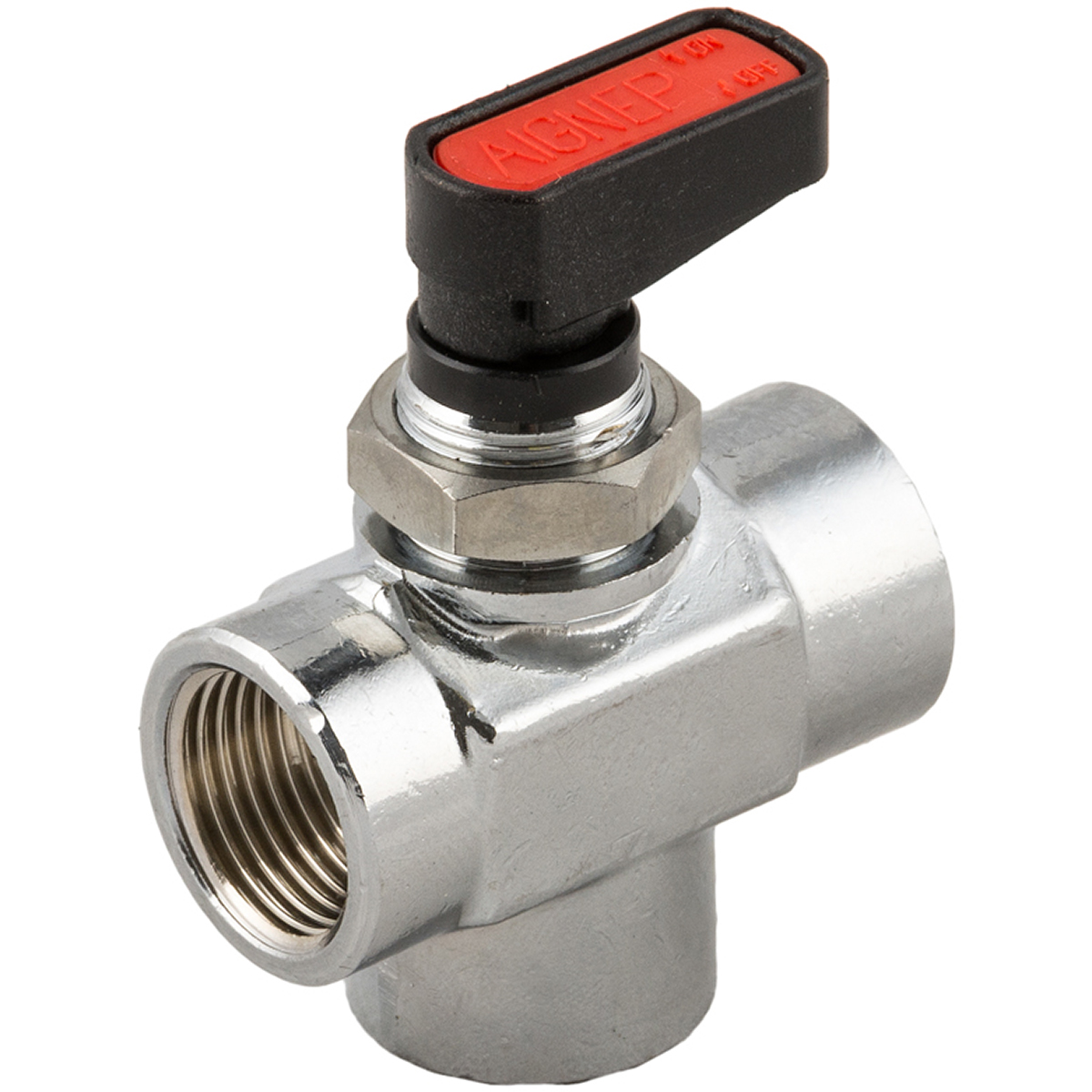

• Trójdrożne zawory kulowe typu L (G1/4 GW PN20, G1/8 GW PN20, G3/8 GW PN20) – seria /6700/A, które umożliwiają rozdział bądź przełączanie przepływu w dwóch wybranych kierunkach. Montaż grodziowy ułatwia instalację w ścianach urządzeń czy panelach.

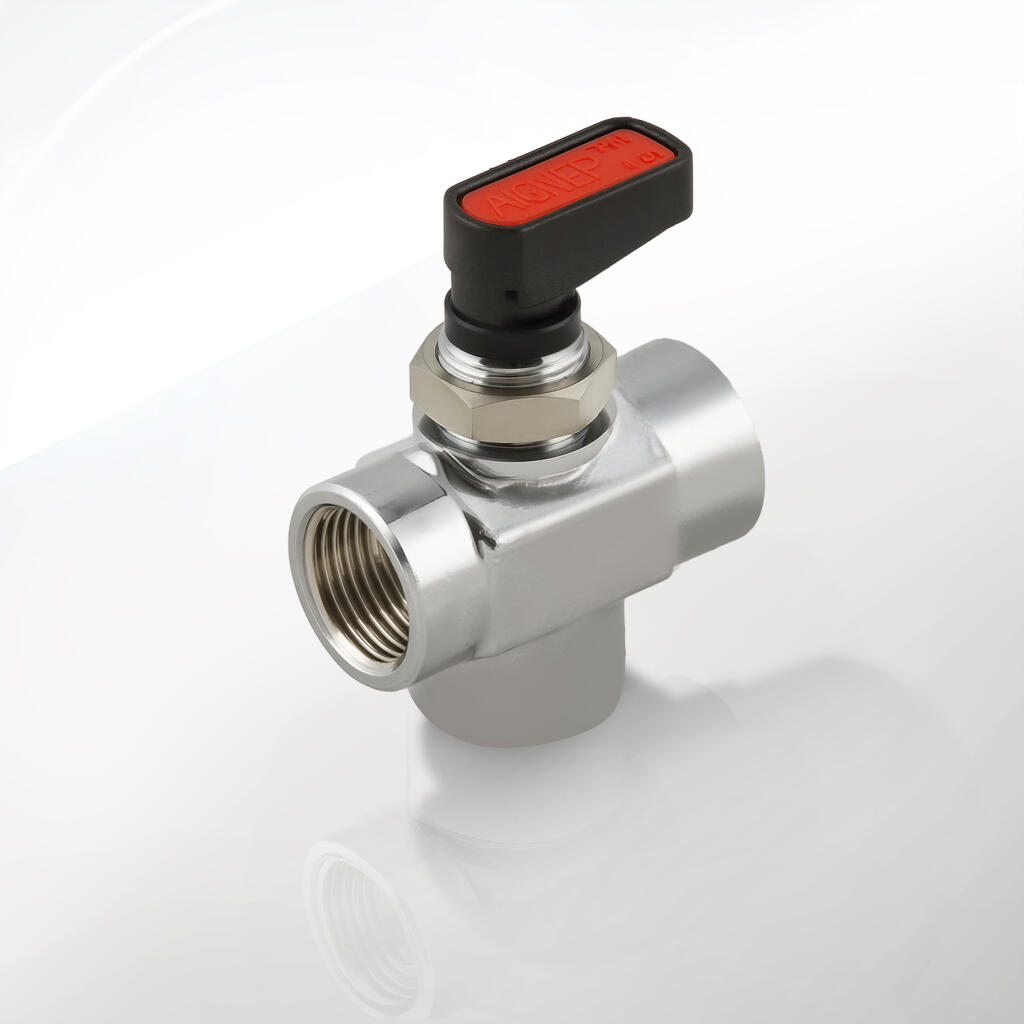

• Trójdrożne zawory kulowe typu T (G1/4 GW PN20, G1/8 GW PN20, G3/8 GW PN20) – seria /6710/A, które pozwalają na jednoczesne rozdzielenie przepływu w trzech kierunkach lub swobodne mieszanie mediów. Również tutaj przewidziano montaż grodziowy, co zwiększa elastyczność instalacyjną.

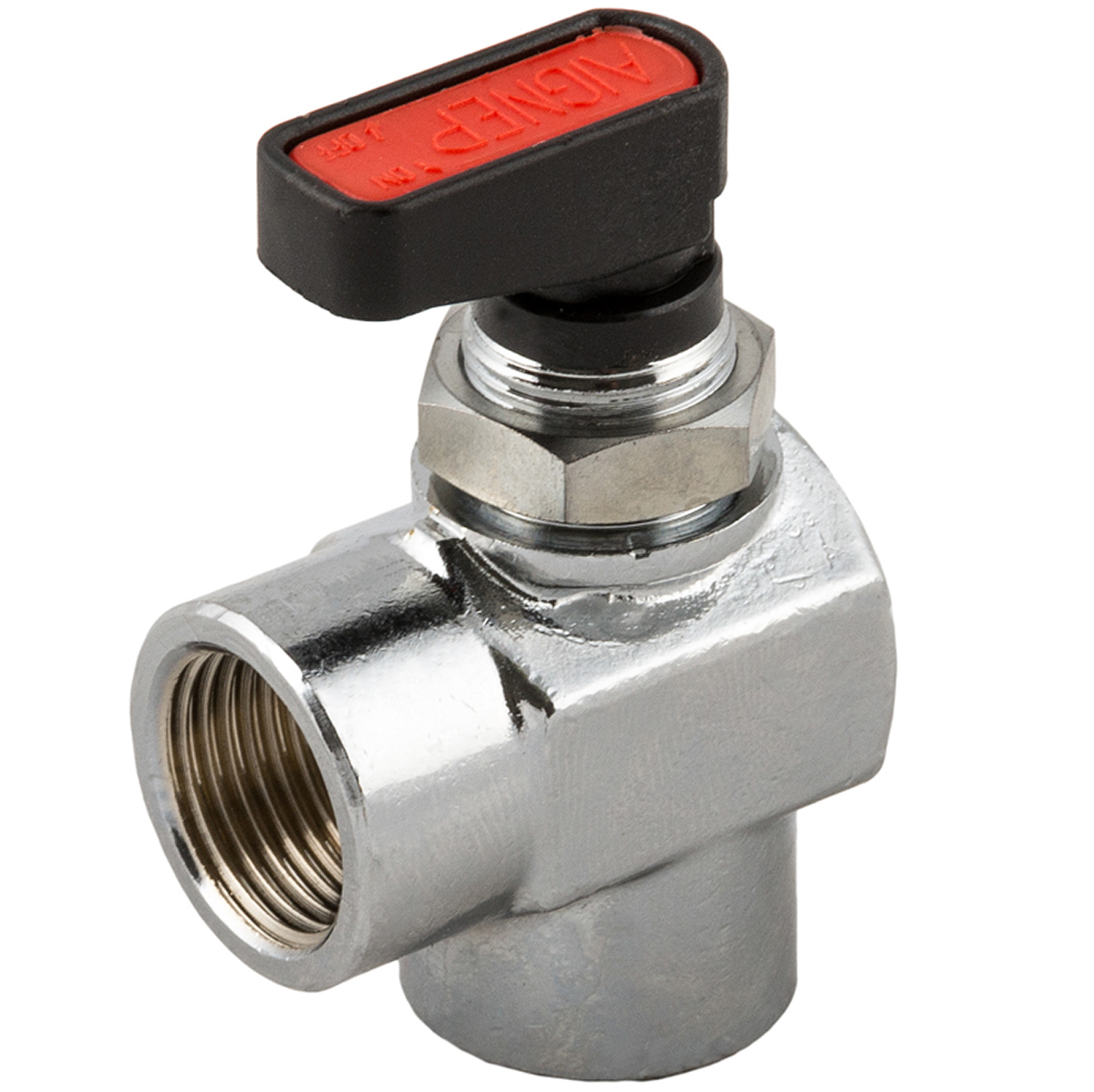

• Kątowe zawory kulowe typu L (G1/4 GW PN20, G1/8 GW PN20, G3/8 GW PN20) – seria /6720/A, które rozplanowano tak, by przepływ mógł skręcać pod kątem, przy jednoczesnym zachowaniu wszystkich zalet zaworów kulowych. Montaż grodziowy także jest możliwy, co ułatwia wbudowanie w rozmaite urządzenia.

Niewielkie gabaryty tych mini zaworów kulowych sprawiają, że można je swobodnie instalować w miejscach o ograniczonej przestrzeni. Odpowiednie certyfikaty i normy branżowe dają pewność, że są one zgodne z polskimi i europejskimi standardami bezpieczeństwa. Projektanci z CPP PREMA uwzględnili potrzebę ergonomii, toteż zawory mają rączkę zapewniającą szybkie przełączanie, a także czytelne oznaczenie kierunku przepływu.

Powierzchnia mosiężna, pokryta warstwą niklu, daje nie tylko walory użytkowe, lecz także estetyczne. Zawory tej serii wykazują znikomą podatność na zużycie mechaniczne, co przekłada się na długotrwałą pracę bez konieczności częstej konserwacji. Szczelność połączeń i wysoka odporność na wibracje sprawiają, że mini zawory kulowe CPP PREMA nadają się do zadań specjalnych w przemyśle chemicznym, spożywczym, w systemach sprężonego powietrza i wielu innych branżach, w których wymagana jest niezawodność elementów armatury przemysłowej.

Wysoka jakość materiału, dbałość o detale konstrukcyjne i fabryczne testy sprawiają, że zawory te cieszą się uznaniem wśród instalatorów, inżynierów i serwisantów. Dzięki uniwersalnym właściwościom oraz konstrukcji kulowej, minimalizującej straty ciśnienia, zawory zapewniają stabilną regulację i odcinanie przepływu. Konstrukcja typu L i T w wariantach trójdrożnych umożliwia łatwe przełączanie między różnymi torami przepływu, co w praktyce przekłada się na większą wydajność oraz wygodę pracy. Z kolei warianty kątowe stworzono tam, gdzie wymaga się zagięcia przepływu w formie 90-stopniowego załomu, przy zachowaniu kompaktowych rozmiarów i pewnego uszczelnienia.

Dla osób dbających o estetykę i spójność całej instalacji, niklowana powierzchnia zyskuje uznanie dzięki eleganckiemu wyglądowi i łatwości czyszczenia. Montaż w przegrodach (grodziowy) upraszcza integrację w rozdzielnicach, skrzynkach zaworowych czy panelach sterowania. Wiele branż, od automatyki przemysłowej, poprzez systemy chłodnicze, aż po linie produkcyjne w zakładach przetwórstwa, może z powodzeniem wykorzystać tę serię.

Jedną z cech wyróżniających jest prostota obsługi i konserwacji. Zawory z reguły nie wymagają specjalistycznych narzędzi, a wymiana części eksploatacyjnych – jeżeli w ogóle zajdzie taka potrzeba – jest łatwa dzięki modułowej budowie. Zawory kulowe mini z rodziny /6700/A, /6710/A i /6720/A doskonale wpisują się w założenia instalacji, w których ważna jest nie tylko kompaktowość, ale też szybkość serwisowania i pewność działania.

Zawory kulowe w typach L i T mają charakterystyczny układ kuli, który pozwala sterować kierunkiem przepływu w wybrany sposób: łącząc lub rozdzielając dwa lub trzy obwody. Typ L zwykle umożliwia przełączanie między dwoma ścieżkami, pozostawiając trzecią zamkniętą, zaś typ T pozwala kierować medium do wielu dróg naraz. Kątowe modele L (z serii /6720/A) wprowadzają dodatkową opcję zmiany kierunku przepływu o 90°, co przydaje się zwłaszcza w systemach rurowych wymagających omijania przeszkód lub wyjścia z bliskiego sąsiedztwa innego elementu. Dzięki temu można elastyczniej prowadzić trasę rur, węży i przewodów.

Mini zawory kulowe trójdrożne i kątowe marki CPP PREMA znajdują zastosowanie w szerokiej gamie instalacji przemysłowych i komercyjnych. Mogą obsługiwać sprężone powietrze, wodę użytkową, ciecze techniczne i inne nieagresywne media, dzięki czemu cieszą się popularnością w:

1. Przemyśle chemicznym i petrochemicznym – niewielkie gabaryty zaworów pozwalają na montaż w aparaturze laboratoryjnej, reaktorach i liniach przesyłu czynników procesowych. Trójdrożna kula umożliwia łatwe kierowanie medium między różnymi sekcjami instalacji, a odporność mosiądzu niklowanego zapewnia długą żywotność.

2. Przemyśle spożywczym – dzięki wysokiej szczelności i łatwemu czyszczeniu powierzchni, zawory kulowe mini nadają się do przesyłu wody, soków, niektórych olejów oraz innych płynów spożywczych. Montaż grodziowy pozwala wkomponować je w panele kontrolne, co jest istotne w procesach dozowania i napełniania.

3. Automatyce przemysłowej – w systemach pneumatycznych i hydraulicznych, gdzie wymagana jest precyzyjna kontrola przepływu powietrza czy cieczy, trójdrożne zawory typu L i T stanowią niezastąpione rozwiązanie. Mogą sterować obwodami zgodnie z różnymi scenariuszami, np. przełączanie między torami zasilania siłowników czy rozgałęzienie medium do kilku sekcji.

4. Systemach chłodniczych i klimatyzacji – kątowe modele L umożliwiają wygodne prowadzenie przewodów w ograniczonej przestrzeni, np. w agregatach chłodniczych. Kompaktowość zaworu gwarantuje prosty montaż w ciasnych obudowach urządzeń klimatyzacyjnych i chłodniczych.

5. Instalacjach wodociągowych i komunalnych – miniaturowe wymiary i trójdrożna konstrukcja przydają się w skrzynkach przyłączeniowych, pompowniach i węzłach dystrybucji wody. Szybkie przełączanie przepływu ułatwia prace serwisowe czy awaryjne.

6. Branży motoryzacyjnej – w stoiskach testowych, układach zasilania sprężonym powietrzem czy urządzeniach do obsługi pojazdów, zawory kulowe mini trójdrożne i kątowe sprawdzają się jako elementy sterujące dopływem różnych płynów eksploatacyjnych.

7. Warsztatach i małych liniach produkcyjnych – niewielka waga i niewielkie rozmiary zaworów pozwalają na umieszczenie ich w praktycznie każdej maszynie, której projekt wymaga precyzyjnej dystrybucji mediów technicznych.

8. Układach pomiarowych i badawczych – laboratoria i stacje testowe cenią sobie łatwość, z jaką można przełączać się między różnymi przewodami pomiarowymi, dzięki konfiguracji trójdrożnej T lub L. Zawory kątowe z kolei pomagają w ograniczaniu liczby kolanek i dodatkowych łączeń, co minimalizuje ryzyko wycieków.

Wyróżnikiem jest szerokie spektrum możliwych konfiguracji przepływu. Typ L w wersji trójdrożnej pozwala łączyć różne gałęzie instalacji w zależności od ustawienia kuli, a typ T dodatkowo może rozdzielać przepływ na dwie ścieżki jednocześnie. Modele kątowe sprawiają, że przepływ medium można poprowadzić w formie narożnika, bez utraty szczelności i bez konieczności stosowania osobnych kolanek.

W każdym z tych zastosowań kluczowe znaczenie ma niezawodność i szczelność, a właśnie te cechy są filarem zaworów kulowych mosiądz niklowany od CPP PREMA. Możliwość montażu grodziowego daje kolejne korzyści – zawór można zintegrować w ścianie panelu sterującego bądź w obudowie urządzenia, co nie tylko oszczędza miejsce, lecz także ułatwia dostęp do rączki zaworu.

Każdy z prezentowanych zaworów kulowych typu L, T lub kątowego w zakresie G1/8 – G3/8 jest projektowany z myślą o ciśnieniu nominalnym PN20, co oznacza maksymalną wytrzymałość do 20 barów w standardowych warunkach eksploatacji. Mosiądz niklowany, z którego wykonano korpus, zapewnia odporność na korozję i ścieranie. Uszczelnienia są zazwyczaj z PTFE (teflon), co gwarantuje niskie tarcie i szczelność, a wargi uszczelniające z NBR dobrze znoszą kontakt z wieloma mediami, w tym olejami mineralnymi i wodą.

Zestawienie kluczowych parametrów:

1. Gwint przyłączeniowy: G1/8, G1/4 oraz G3/8 (z gwintem wewnętrznym, tzw. GW).

2. Maksymalne ciśnienie pracy: PN20 (20 barów).

3. Zakres temperatur pracy: zwykle od 0°C do +80°C (w zależności od właściwości medium i wymagań instalacji).

4. Korpus: mosiądz OT58 z powłoką niklową.

5. Kula: mosiądz chromowany (zapewnia gładkość i minimalne opory przepływu).

6. Uszczelnienia kuli: PTFE, zapewniające szczelność i niskie tarcie.

7. Uszczelnienia trzpienia i pozostałe: zwykle NBR 70, odporne na umiarkowane temperatury, oleje, smary i wodę.

8. Typ konstrukcji:

   • L (trójdrożny lub kątowy),

   • T (trójdrożny),

   • Montaż grodziowy (zaprojektowany tak, by zawór można było umieścić w ściance urządzenia),

   • Minimalna średnica przepływu (DN) dopasowana do G1/8–G3/8.

9. Pozycja montażu: dowolna, choć zwyczajowo pionowa lub pozioma – zależnie od wygody obsługi i dostępu do rączki.

10. Sposób sterowania: ręczny, za pomocą dźwigni lub pokrętła.

W praktyce, dzięki kompaktowym rozmiarom, waga pojedynczego zaworu jest niewielka, co ułatwia instalację w urządzeniach, w których liczy się minimalizacja masy. Przepływowe parametry pracy pozwalają na zastosowanie w systemach sprężonego powietrza, niewielkich sieciach hydraulicznych czy układach chłodzenia.

Wersja trójdrożna typu L i T ma przekręcany rdzeń kuli, co daje rozmaite konfiguracje przepływu: w typie L przepływ może być przełączany między dwoma drogami, pozostawiając trzecią nieczynną, zaś w typie T można łączyć wszystkie trzy drogi naraz lub dowolnie odcinać jedną z nich, doprowadzając medium do dwóch pozostałych. Te warianty stworzono w celu elastycznego zarządzania kierunkiem przepływu.

Natomiast w modelach kątowych typu L kula jest umiejscowiona tak, by umożliwić prowadzenie medium pod kątem prostym. Ułatwia to instalacje, gdzie liczy się każdy centymetr i nie ma miejsca na klasyczny przebieg rur. Każda z wersji posiada gwint wewnętrzny (GW) i ściśle dopasowaną średnicę nominalną.

Wszystkie zawory kulowe z tej kategorii wykonano z materiałów najwyższej jakości, by zapewnić odporność na uszkodzenia mechaniczne i zachować długą żywotność:

1. Korpus z mosiądzu OT58 pokryty warstwą niklu – gwarantuje stabilność wymiarową i zabezpiecza przed korozją. Niklowana powierzchnia jest jednocześnie łatwa do utrzymania w czystości i zapewnia elegancki wygląd. Mosiądz OT58 jest ceniony w branży armatury za wytrzymałość i dobre właściwości obróbcze.

2. Kula z mosiądzu chromowanego – dzięki chromowaniu kula zyskuje bardzo gładką powierzchnię, a to przekłada się na niewielkie opory przepływu i łatwość przełączania. Chrom stanowi też warstwę ochronną przed zużyciem w wyniku tarcia uszczelnień o kulę.

3. Uszczelnienia z PTFE (teflon) – dolegające do kuli elementy wykonane z PTFE zapewniają niemal bezfrakcyjne obroty. Teflon słynie z wysokiej odporności chemicznej i termicznej, co oznacza bezproblemowe użytkowanie w kontakcie z wodą, powietrzem, olejami oraz wieloma innymi mediami.

4. Uszczelnienia NBR (kauczuk nitrylowy) – stosowane w okolicach trzpienia, rączki czy dodatkowych połączeń. NBR jest wszechstronny pod względem odporności na oleje, tłuszcze, płyny hydrauliczne i niskie stężenia substancji chemicznych. Pozwala to utrzymać szczelność i funkcjonalność w codziennym użytkowaniu.

5. Elementy montażowe i rączki – drobne części metalowe są zwykle stalowe (stal ocynkowana lub nierdzewna), co zapobiega korozji. Rączki najczęściej wykonuje się z poliamidu lub innego wytrzymałego tworzywa sztucznego, które dobrze znosi obciążenia mechaniczne i jest odporne na pęknięcia.

6. Powłoki zabezpieczające – obecność niklu na korpusie zwiększa odporność na korozję elektrochemiczną, co jest istotne w środowiskach narażonych na wilgoć czy mgłę solną. Warstwa chromu na kuli stanowi z kolei skuteczną barierę wobec cząstek stałych, które mogłyby wywoływać tarcie.

Dzięki tak starannie dobranym materiałom konstrukcyjnym, opisywane zawory kulowe zapewniają wieloletnie, bezpieczne użytkowanie. Nawet w razie intensywnej eksploatacji (częstego przełączania, kontaktu z zanieczyszczonym medium), ich właściwości pozostają stabilne, a koszt utrzymania – niski.

Prawidłowy montaż mini zaworów kulowych CPP PREMA z tej kategorii (typ L, T oraz kątowe) z montażem grodziowym wymaga zachowania kilku podstawowych kroków:

1. Sprawdzenie zgodności

   • Upewnij się, że wybrany model zaworu (np. trójdrożny L/T czy kątowy L) pasuje do średnicy i gwintu w instalacji (G1/8, G1/4, G3/8).

   • Zweryfikuj, czy maksymalne ciśnienie w instalacji nie przekracza PN20 (20 bar).

   • Upewnij się, że medium (woda, powietrze, olej) jest kompatybilne z materiałami zaworu (mosiądz niklowany, PTFE, NBR).

2. Przygotowanie miejsca montażu

   • Oczyść gniazdo, w którym zostanie osadzony zawór (jeśli montaż jest grodziowy, wywierć odpowiedni otwór w ściance panelu lub urządzenia).

   • Sprawdź, czy na końcówkach rur i wewnątrz przewodów nie ma zanieczyszczeń, wiórów, rdzy czy innych obcych cząstek.

3. Uszczelnienie gwintów

   • W przypadku łączenia gwintów G1/8, G1/4 czy G3/8, zastosuj standardowe metody uszczelnienia: taśmę teflonową lub pastę uszczelniającą, dbając o odpowiednią ilość materiału.

   • Uważaj, by nie użyć zbyt dużej ilości taśmy, ponieważ jej fragmenty mogłyby dostać się do wnętrza zaworu i zakłócać pracę kuli.

4. Wkręcanie i dokręcanie

   • Delikatnie wkręcaj zawór w przygotowany gwint, zwracając uwagę na właściwe dopasowanie.

   • Używaj klucza płaskiego lub nasadowego pasującego do powierzchni sześciokątnych na korpusie. Nie wolno dokręcać za rączkę, by nie uszkodzić mechanizmu dźwigni.

   • Dokręcaj z wyczuciem. Przekroczenie zalecanego momentu może spowodować pęknięcia bądź deformację uszczelnień.

5. Pozycja kuli

   • W zależności od potrzeb możesz ustawić kulę w pozycji zamkniętej (off) lub otwartej (on) przed uruchomieniem przepływu.

   • W trójdrożnych zaworach L i T trzeba ustalić, jaki wariant przepływu jest aktualnie potrzebny – czy ma łączyć dwa wyjścia, czy wszystkie trzy. W kątowych L należy ustawić rączkę tak, by przepływ był skierowany w odpowiedni bok.

6. Próba ciśnieniowa

   • Po zamontowaniu włącz instalację i stopniowo zwiększaj ciśnienie.

   • Sprawdź szczelność połączeń. Jeśli zauważysz wyciek, zatrzymaj przepływ, odkręć zawór i popraw uszczelnienie.

7. Instalacja w przegrodzie (montaż grodziowy)

   • Aby skorzystać z funkcji montażu grodziowego, przeprowadź korpus przez otwór w panelu lub ściance tak, by dźwignia zaworu była wygodnie dostępna z zewnątrz.

   • Zabezpiecz odpowiednimi nakrętkami lub śrubami, zgodnie z konstrukcją zaworu.

   • Upewnij się, że docisk w przegrodzie nie deformuje korpusu ani nie utrudnia obrotu kuli.

8. Kontrola końcowa

   • Uruchom instalację pod nominalnym obciążeniem (ciśnienie, temperatura).

   • Obserwuj ewentualne drgania, przecieki lub hałasy.

   • Sprawdź, czy rączka zaworu pracuje płynnie i bez zacięć. W razie potrzeby delikatnie dokręć złącza lub przeprowadź konserwację.

Przy prawidłowo przeprowadzonym montażu i uwzględnieniu wszystkich tych czynników, zawory kulowe trójdrożne oraz kątowe z tej serii będą funkcjonować niezawodnie przez długi czas.

Pytanie 1: Czy mogę zastosować zawory trójdrożne T i L w instalacjach wysokotemperaturowych powyżej 100°C?
Odpowiedź: Standardowo zalecany zakres temperatur wynosi do +80°C. Krótkotrwałe wzrosty temperatur mogą być dopuszczalne, jednak do stałej pracy w wyższych zakresach (np. ponad +100°C) warto skonsultować się z producentem. Możliwe jest zastosowanie innych uszczelnień (np. FKM/Viton), jeśli wymaga tego specyfika procesu.

Pytanie 2: Czym różni się trójdrożny zawór typu L od zaworu typu T?
Odpowiedź: Typ L pozwala kierować przepływ na dwie z trzech dróg (zwykle jedną drogę pozostawia zamkniętą), podczas gdy typ T może łączyć lub rozdzielać jednocześnie wszystkie trzy drogi. W praktyce oznacza to większą elastyczność zaworu T przy przełączaniu i mieszaniu mediów, natomiast L jest prostszy w obsłudze, jeśli potrzebujemy przełączać się między dwoma torami.

Pytanie 3: Do czego służy montaż grodziowy i czy muszę go używać?
Odpowiedź: Montaż grodziowy umożliwia zamocowanie zaworu w ścianie urządzenia, panelu kontrolnym czy rozdzielnicy w taki sposób, by rączka była po jednej stronie przegrody, a porty przyłączeniowe po drugiej. Nie jest to obligatoryjne, lecz znacząco ułatwia dostęp i obsługę zaworu w urządzeniach, które mają obudowę lub panel sterowania.

Pytanie 4: Jak długo mogę użytkować zawór, zanim konieczna będzie wymiana?
Odpowiedź: Żywotność zależy od intensywności eksploatacji, rodzaju medium i warunków otoczenia. Dzięki zastosowaniu trwałych materiałów (mosiądz niklowany, PTFE, NBR) i sprawdzonych konstrukcji kulowych, wiele zaworów pracuje bezawaryjnie przez lata. Regularne kontrole szczelności i czystości medium pomogą wykryć ewentualne zużycie na wczesnym etapie.

Pytanie 5: Czy zawór kątowy L można stosować zamiast normalnego kolanka w instalacji?
Odpowiedź: Tak, model kątowy L pozwala poprowadzić przepływ pod kątem 90°. Jednak warto pamiętać, że to pełni rolę zarówno kolanka, jak i zaworu odcinającego bądź sterującego. Stosowanie go w miejsce zwykłego kolanka jest możliwe, gdy chcemy mieć dodatkową funkcję przełączania czy odcinania.

Pytanie 6: Czy istnieje ryzyko zapchania się zaworu przy zanieczyszczonym medium?
Odpowiedź: Każdy zawór kulowy może ulec ograniczeniu przepływu, jeśli medium zawiera stałe zanieczyszczenia. Drobinki mogą się gromadzić w przestrzeni pomiędzy kulą a korpusem. Zaleca się stosowanie filtrów wstępnych i regularne oczyszczanie instalacji, zwłaszcza przy pracy z cieczami zanieczyszczonymi osadami.

Pytanie 7: Czy mogę samodzielnie wymienić uszczelnienia kuli?
Odpowiedź: W większości przypadków tak, choć wymaga to odkręcenia obudowy i wyjęcia kuli z korpusu. Należy robić to ostrożnie i stosować wyłącznie oryginalne zestawy naprawcze zalecane przez producenta. W razie wątpliwości lepiej zwrócić się do autoryzowanego serwisu.

Pytanie 8: Jak rozpoznać prawidłowe ułożenie kuli w zaworze trójdrożnym?
Odpowiedź: Rączka zaworu zazwyczaj ma wskaźnik lub symbol, który wskazuje na położenie otworów w kuli (zwykle kreska bądź znacznik). W typie L znak ten odwzorowuje aktualne dwie drogi przepływu, w typie T – trzy drogi. Można także przekręcić zawór i obserwować, które porty stają się drożne.

Pytanie 9: Czy zawory te są odpowiednie dla gazów technicznych?
Odpowiedź: Tak, większość gazów technicznych (np. sprężone powietrze, azot) może być przesyłana przez zawory kulowe mini. Trzeba jednak sprawdzić zgodność materiałów uszczelnień z danym gazem i zadbać o to, by nie przekraczać zalecanych parametrów ciśnienia czy temperatury.

Pytanie 10: Jakie są zalecenia konserwacyjne?
Odpowiedź: Regularnie sprawdzaj szczelność i stan uszczelnień. Unikaj stosowania nadmiernej siły przy przełączaniu. W przypadku brudu wewnątrz zaworu warto przepuścić strumień czystej cieczy lub powietrza, aby wypłukać ewentualne osady. Jeśli zawór pracuje w środowisku o wysokiej wilgotności lub zapyleniu, przeglądy powinny być częstsze.
