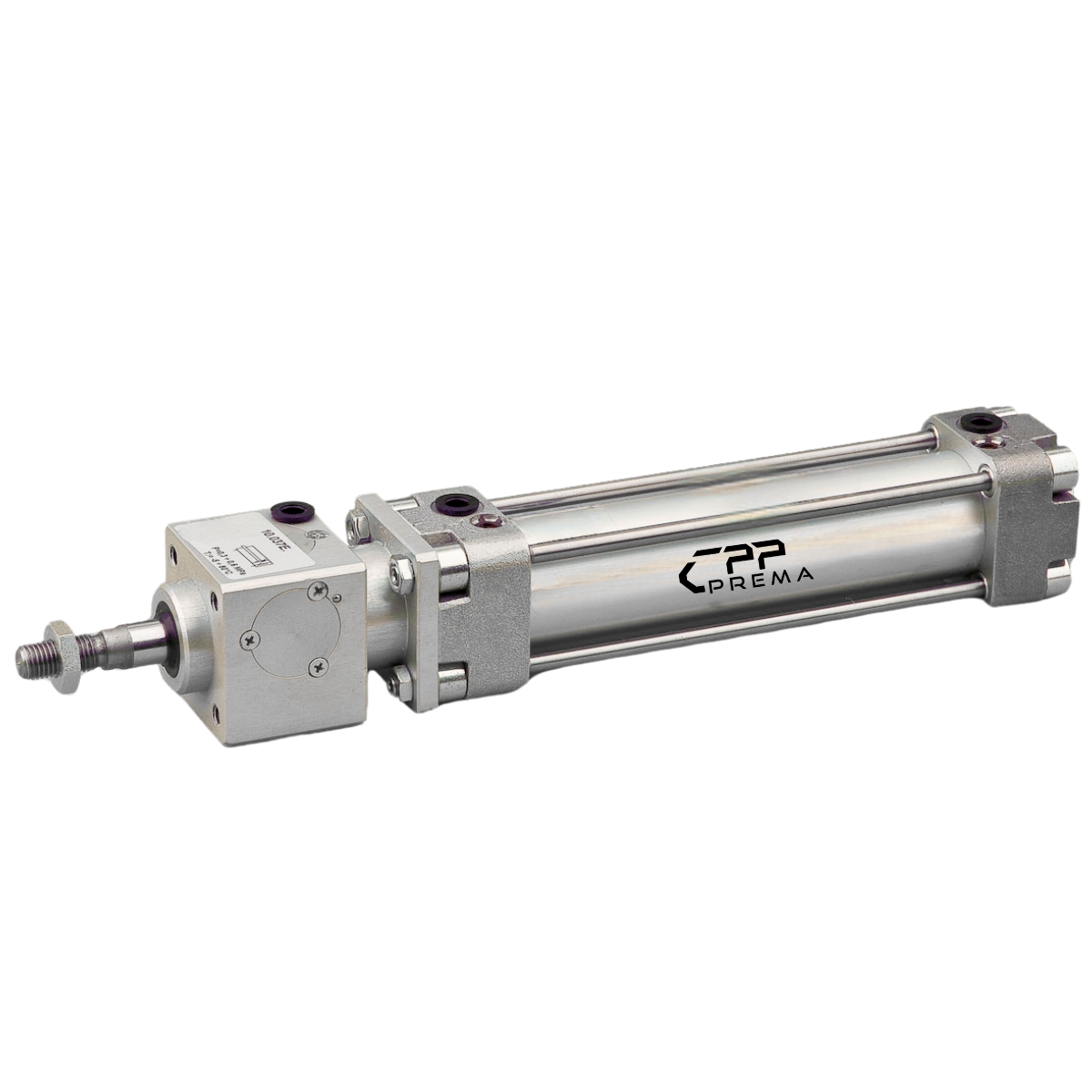

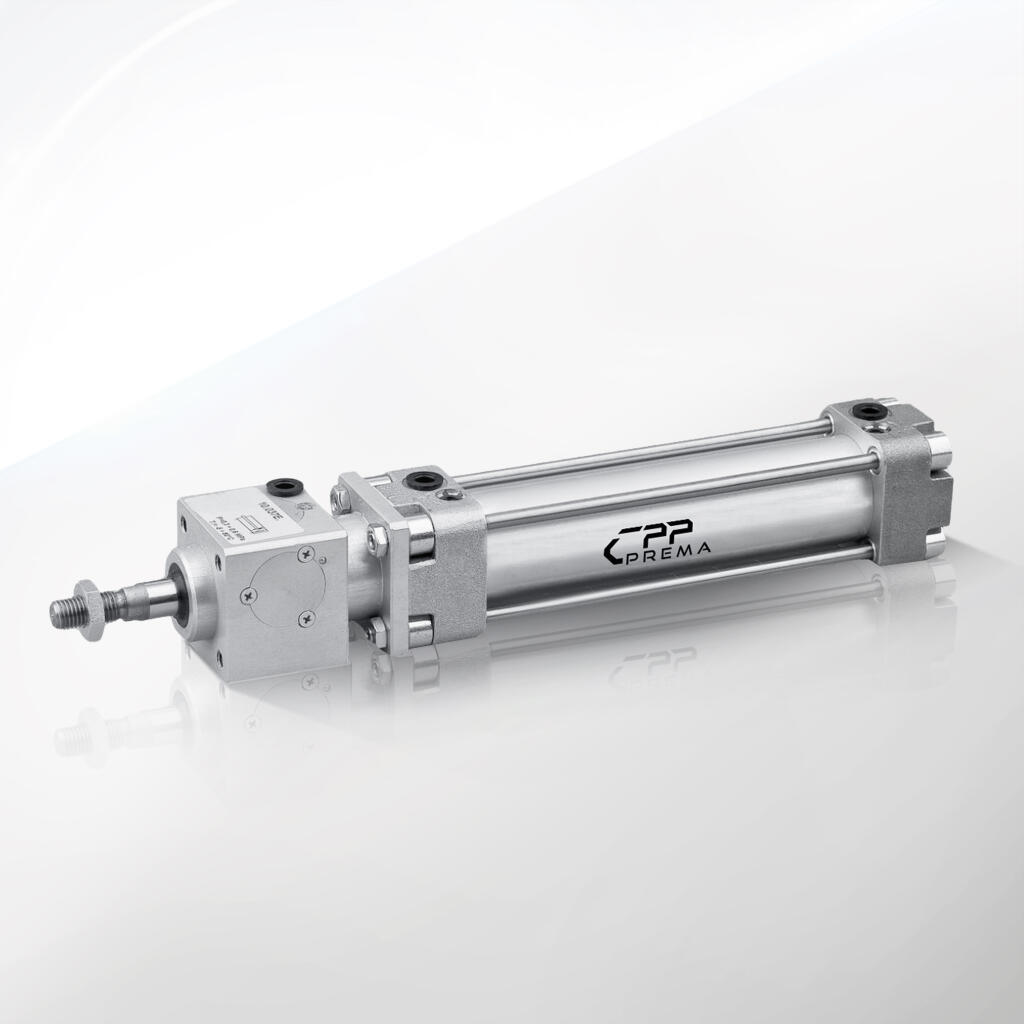

Siłowniki ze zgarniaczem do montażu blokady tłoczyska z wydłużonym tłoczyskiem [416 AB]

Siłowniki pneumatyczne serii SSI 416 AB z wydłużonym tłoczyskiem i wbudowanym zgarniaczem to zaawansowane podzespoły opracowane z myślą o zastosowaniach w najbardziej wymagających warunkach przemysłowych. Firma CPP PREMA, bazując na wieloletnim doświadczeniu w dziedzinie pneumatyki, stworzyła rozwiązanie, które łączy wytrzymałość, precyzję oraz wysoki poziom bezpieczeństwa pracy. Niezależnie od środowiska, siłowniki te sprawdzają się znakomicie, zachowując wysoką odporność na zużycie. Ich konstrukcja uwzględnia zarówno normy ISO 15552, jak i ISO 6431. Dzięki temu stanowią uniwersalne i łatwe w integracji rozwiązanie dla linii produkcyjnych, maszyn czy systemów sterowania ruchem.

Podstawową cechą wyróżniającą tę serię jest wydłużone tłoczysko. Zastosowanie takiej konstrukcji umożliwia dodatkowy montaż blokady tłoczyska. W efekcie operator lub projektant systemu może precyzyjnie zablokować położenie tłoczyska w wybranym momencie. To pozwala na skuteczniejszą kontrolę procesów technologicznych i wyższą stabilność pracy urządzeń. Blokada tłoczyska przydaje się wszędzie tam, gdzie konieczna jest ochrona przed niekontrolowanym ruchem, np. w trakcie konserwacji, wymiany narzędzi bądź przy precyzyjnych ustawieniach w cyklach produkcyjnych.

Zgarniacz, będący integralną częścią siłownika, spełnia kluczową funkcję w usuwaniu zanieczyszczeń z powierzchni tłoczyska. W czasie pracy w warunkach dużego zapylenia, obecności opiłków czy innych drobnych cząstek, ryzyko uszkodzenia uszczelnień lub powstania nieszczelności znacząco rośnie. Dlatego właśnie zgarniacz gwarantuje przedłużenie żywotności całego układu. Chroni tłoczysko i uszczelki przed zabrudzeniami, które mogłyby doprowadzić do przedwczesnego zużycia lub spadku efektywności siłownika.

Siłowniki ze zgarniaczem i wydłużonym tłoczyskiem są przystosowane do pracy w szerokim zakresie średnic. W ofercie CPP PREMA znaleźć można modele od D32 aż do D320 mm. Dzięki temu każdy projektant, inżynier czy automatyk jest w stanie dopasować odpowiedni rozmiar siłownika do wymagań swojej aplikacji. Ta elastyczność sprawia, że siłowniki SSI 416 AB znajdują zastosowanie zarówno w niewielkich maszynach montażowych, jak i w potężnych instalacjach przemysłowych, gdzie wymagana jest znaczna siła nacisku.

Wysoka jakość wykonania oraz rygorystyczne standardy produkcji to kolejne atuty tych siłowników. Obudowa najczęściej wytwarzana jest ze stopu aluminium o podwyższonej wytrzymałości, co zapewnia lekkość konstrukcji przy zachowaniu dużej odporności mechanicznej. Tłoczysko z kolei wykonywane jest z odpowiednio hartowanej stali nierdzewnej lub stali chromowanej. Takie materiały gwarantują odporność na korozję i minimalizują ryzyko powstawania rys czy wżerów. W efekcie cały układ pracuje płynnie i niezawodnie nawet w obecności wilgoci czy substancji agresywnych chemicznie.

Firma CPP PREMA stawia na uniwersalność, dlatego w siłownikach tej serii można stosować różne rodzaje uszczelnień. Standardowe uszczelnienia poliuretanowe skutecznie sprawdzają się w większości typowych aplikacji. Gdy jednak urządzenia pracują w wyższych temperaturach lub w kontakcie z substancjami chemicznymi, zalecane jest zastosowanie uszczelnień Viton. W ten sposób producent daje możliwość dostosowania parametrów siłownika do specyficznych wymagań procesowych, bez konieczności rezygnowania z najwyższej jakości wykonania.

Normy ISO 15552 / ISO 6431 regulują wymiary i standardy montażu siłowników pneumatycznych, co przekłada się na łatwość implementacji w zróżnicowanych układach automatyki. Dzięki temu siłowniki pneumatyczne SSI 416 AB mogą być szybko i bez problemu zaadaptowane do istniejącej infrastruktury. Projektanci nie muszą przeprojektowywać całych linii produkcyjnych. Wystarczy uwzględnić kompatybilność wymiarową oraz punktów mocowania, aby w pełni skorzystać z wydłużonego tłoczyska, blokady i zgarniacza.

Odporność na trudne warunki jest głównym czynnikiem sukcesu tej serii. W przemyśle ciężkim, górniczym czy metalurgicznym kluczowe jest, aby siłownik nie tracił swoich właściwości nawet przy intensywnych cyklach pracy. Dlatego konstrukcja SSI 416 AB została wzmocniona w najbardziej narażonych miejscach, co zapobiega uszkodzeniom i gwarantuje długotrwałą pracę. Solidne mocowania i precyzyjnie wykonane uszczelnienia decydują o zachowaniu sprawności i bezpieczeństwa przez wiele lat eksploatacji.

Blokada tłoczyska, w połączeniu z wydłużonym tłoczyskiem, pozwala na niemal bezobsługową pracę w miejscach, gdzie siłownik musi często utrzymywać określoną pozycję. W tradycyjnych rozwiązaniach do zatrzymania tłoczyska wymagany jest stały dopływ powietrza. Dzięki mechanicznej blokadzie ciśnienie potrzebne jest jedynie do zaciśnięcia blokady lub jej zwolnienia. To przekłada się na oszczędność energii i zwiększenie ogólnej wydajności systemu pneumatycznego. W rezultacie przedsiębiorstwa mogą zminimalizować koszty eksploatacyjne i zwiększyć niezawodność całego układu.

Siłowniki pneumatyczne CPP PREMA z serii SSI 416 AB to synonim wysokiej jakości, wszechstronności i bezpieczeństwa. Przystosowanie do pracy w skrajnie trudnych warunkach, kompatybilność ze standardami ISO, obecność wydłużonego tłoczyska, możliwość montażu blokady oraz zastosowanie zgarniacza czynią je jednym z najbardziej konkurencyjnych produktów na rynku. Dzięki starannemu projektowi i zastosowaniu materiałów premium, siłowniki te cieszą się uznaniem w wielu gałęziach przemysłu. Firma CPP PREMA wielokrotnie udowodniła, że dba o każdy detal, co finalnie przekłada się na satysfakcję klientów, niższe koszty serwisowania i maksymalną żywotność urządzeń.

Zróżnicowane branże przemysłowe wymagają elastycznych i wytrzymałych rozwiązań pneumatycznych. Siłowniki z wydłużonym tłoczyskiem oraz zgarniaczem, oferowane przez CPP PREMA w serii SSI 416 AB, doskonale wpisują się w te potrzeby. Ich konstrukcja umożliwia zastosowanie tam, gdzie standardowe siłowniki nie radzą sobie z pyłem, brudem czy intensywną eksploatacją. Rozwiązanie to sprawdza się w przemyśle spożywczym, motoryzacyjnym, chemicznym czy też w branży budowlanej, a w każdym z tych miejsc spełnia funkcje kluczowe dla bezpieczeństwa i wydajności procesu.

Jednym z najbardziej oczywistych miejsc zastosowania jest automatyka przemysłowa. Tutaj liczy się precyzja, powtarzalność i bezawaryjność. W liniach montażowych, gdzie każdy element musi być podawany i łączony w ściśle określony sposób, siłowniki pneumatyczne są nieodzownym elementem. Dzięki wydłużonemu tłoczysku, inżynierowie projektują mechanizmy blokujące, zatrzymujące czy pozycjonujące elementy z wyjątkową dokładnością. Natomiast wbudowany zgarniacz dba o to, by wszelkie pyły, pozostałości smarów czy cząstki materiałów nie przedostały się do wnętrza siłownika.

W przemyśle maszynowym i obróbce metali siłowniki pneumatyczne serii SSI 416 AB są kluczowe dla wielu procesów technologicznych. Podczas gięcia, wybijania otworów czy formowania detali, niezbędne jest stabilne utrzymanie położenia elementu roboczego. Zastosowanie blokady tłoczyska zapewnia pewność, że tłoczysko nie cofnie się w niekontrolowany sposób. Ponadto w tak trudnym środowisku pracy nieuniknione jest powstawanie wiórów i metalowych opiłków, co w dłuższej perspektywie mogłoby uszkodzić tradycyjny siłownik. Zgarniacz skutecznie zabezpiecza tłoczysko i uszczelki przed tymi zanieczyszczeniami.

W przemyśle spożywczym i farmaceutycznym istnieją surowe normy higieny. Urządzenia muszą być łatwe do czyszczenia i odporne na działanie środków chemicznych, jednocześnie nie mogą dopuszczać do przedostania się obcych cząstek do produktów. Siłowniki pneumatyczne SSI 416 AB, w konfiguracji ze stalą nierdzewną i uszczelnieniami Viton, zapewniają wysoki poziom bezpieczeństwa procesów oraz długą żywotność w środowisku wilgotnym lub narażonym na częste mycie agresywnymi detergentami. Zgarniacz minimalizuje osadzanie się resztek produktowych na tłoczysku, co ułatwia utrzymanie czystości.

W górnictwie i przemyśle ciężkim warunki pracy są często skrajnie trudne: wysoka wilgotność, zapylenie, zmienne temperatury i duże obciążenia mechaniczne. Siłowniki narażone są na wstrząsy, wibracje oraz intensywny kontakt z pyłem węglowym czy rudą. W takich aplikacjach liczy się przede wszystkim trwałość i niezawodność, ponieważ każdy nieplanowany przestój generuje duże straty finansowe. Siłowniki pneumatyczne CPP PREMA sprawdzają się tutaj znakomicie. Możliwość montażu blokady tłoczyska dodatkowo zwiększa bezpieczeństwo operatorów i stabilność instalacji podczas konserwacji lub wymiany narzędzi.

Branża logistyczna i systemy transportowe również chętnie korzystają z rozwiązań pneumatycznych. Mechanizmy podnoszenia, opuszczania i blokowania ładunków muszą działać niezawodnie, często w trybie ciągłym, przez wiele godzin dziennie. Siłowniki SSI 416 AB z zgarniaczem skutecznie chronią swoje podzespoły przed kurzem i brudem, który zazwyczaj unosi się w magazynach czy centrach dystrybucyjnych. Blokada tłoczyska pozwala na bezpieczne unieruchomienie ładunku w określonej pozycji, co ma ogromne znaczenie w procesach przeładunkowych.

Innym ważnym sektorem jest energetyka i wszelkie aplikacje związane z urządzeniami wykorzystywanymi w elektrowniach lub instalacjach wytwarzających energię. Tu siłowniki pneumatyczne odpowiadają za sterowanie zaworami, klapami oraz innymi elementami infrastruktury. Często pracują w wysokich temperaturach, przy dużej wilgotności, a czasem w atmosferze potencjalnie agresywnej chemicznie. Zastosowanie materiałów o odpowiedniej odporności korozyjnej i cieplnej sprawia, że siłowniki tej serii są idealnym wyborem, wydłużając okresy między przeglądowe oraz zmniejszając ryzyko awarii.

Siłowniki pneumatyczne z wydłużonym tłoczyskiem są także cenione w branży robotyki. Roboty przemysłowe, manipulatory czy chwytaki często potrzebują dodatkowego zakresu ruchu lub możliwości zablokowania określonej pozycji. Zastosowanie mechanicznej blokady daje pewność, że element roboczy nie zmieni przypadkowo swojego położenia. Z kolei zgarniacz chroni precyzyjne przeguby i uszczelnienia w złożonych mechanizmach robotycznych. To umożliwia wieloletnie i bezawaryjne funkcjonowanie nawet w zautomatyzowanych liniach 24/7.

Kolejne istotne obszary to przemysł drzewny, papierniczy oraz budownictwo. W procesach takich jak cięcie, sklejanie, prasowanie płyt czy produkcja elementów prefabrykowanych, kluczowa jest stabilna i precyzyjna kontrola ruchów. Zgarniacz zapobiega przedostawaniu się pyłów drzewnych i ścinek do wnętrza siłownika. Blokada tłoczyska natomiast zapewnia utrzymanie położenia nawet przy zaniku zasilania powietrzem. W tych aplikacjach siłowniki SSI 416 AB mogą działać w trybie ciągłym, bez konieczności częstej konserwacji czy wymiany elementów uszczelniających.

Siłowniki pneumatyczne serii SSI 416 AB firmy CPP PREMA zostały opracowane z zachowaniem surowych norm i standardów. Najważniejszym punktem odniesienia są ISO 15552 i ISO 6431, które definiują wymiary montażowe oraz sposób testowania i weryfikacji wytrzymałości urządzeń. Zgodność z tymi normami gwarantuje, że siłowniki można bez przeszkód wdrażać do istniejących systemów pneumatyki, bez konieczności projektowania niestandardowych elementów mocujących.

Kluczowym parametrem jest średnica siłownika. W serii SSI 416 AB dostępne są warianty od D32 do D320 mm. Taka rozpiętość pozwala na dobór siłownika adekwatnie do wymagań siłowych oraz rozmiarów maszyny. Im większa średnica, tym wyższa maksymalna siła generowana przez tłok, co istotne jest zwłaszcza w przemysłach ciężkich, takich jak górnictwo czy metalurgia. Z kolei mniejsze średnice przydają się w aplikacjach, gdzie liczy się kompaktowość i mniejsza siła działania.

Standardowy zakres skoku wynosi od 5 do 500 mm. Jednak w przypadku specjalnych zamówień firma CPP PREMA oferuje możliwość wykonania siłowników o niestandardowym skoku. To pozwala na jeszcze lepsze dopasowanie do specyfiki danej aplikacji, zwłaszcza wtedy, gdy urządzenie musi pracować na bardzo krótkich lub bardzo długich odcinkach ruchu. Wydłużone tłoczysko gwarantuje możliwość montażu blokady tłoczyska oraz zgarniacza, co wzmacnia funkcjonalność i bezpieczeństwo siłownika.

Ważnym parametrem jest zakres ciśnienia roboczego. W siłownikach SSI 416 AB wynosi on od 0,5 do 10 bar. Maksymalne dopuszczalne ciśnienie to 10 bar. Dzięki temu siłowniki te sprawdzą się w większości standardowych instalacji pneumatycznych, gdzie nominalne ciśnienie wynosi zazwyczaj 6–8 bar. Warto jednak pamiętać, by zawsze sprawdzać ciśnienie zasilania w odniesieniu do konkretnej aplikacji, aby uniknąć przeciążeń i przedłużyć żywotność układu.

W przypadku blokady tłoczyska, minimalne ciśnienie zasilania dla jej uruchomienia wynosi zwykle od 2,5 do 3,0 bar. To oznacza, że blokada może działać efektywnie nawet w sytuacjach, gdzie nie ma pełnego ciśnienia roboczego. Mechanizm blokady jest konstruowany w taki sposób, by zapewnić pewne utrzymanie tłoczyska w wybranej pozycji. Siłownik może zatem pracować w systemie, gdzie występują okresowe wahania ciśnienia lub spadki ciśnienia podczas cykli pracy.

Zakres temperatury pracy to kolejny istotny aspekt techniczny. Standardowe uszczelnienia wykonane z NBR lub poliuretanu zazwyczaj umożliwiają pracę od -20°C do +80°C. Jeśli jednak użyjemy uszczelnień Viton, zakres rozszerza się nawet do +150°C. Dlatego przed wyborem konkretnego wariantu warto przeanalizować warunki środowiskowe: czy w pobliżu występują źródła ciepła, czy siłownik narażony jest na gwałtowne zmiany temperatur, a także czy w procesie technologicznym występują substancje agresywne chemicznie.

Siłowniki SSI 416 AB mają mechaniczną blokadę tłoczyska, co pozwala na unieruchomienie tłoczyska nawet przy braku zasilania sprężonym powietrzem. W praktyce oznacza to wyższy poziom bezpieczeństwa i większą elastyczność w zarządzaniu ruchami siłownika. Kiedy ciśnienie jest przyłożone do blokady, tłoczysko może zostać zablokowane w dowolnej pozycji. Jest to szczególnie przydatne w zastosowaniach, gdzie konieczne jest unieruchomienie ładunku, zabezpieczenie przed swobodnym opadaniem elementów czy utrzymanie narzędzia w stabilnej pozycji przez dłuższy czas.

Jeśli chodzi o prędkość ruchu tłoczyska, to jest ona zależna od wielu czynników, w tym od obciążenia, ciśnienia zasilania, rodzaju zaworów sterujących czy długości przewodów pneumatycznych. Niemniej jednak, przy typowych warunkach zasilania (ok. 6 bar) i odpowiednich średnicach przewodów, siłowniki serii SSI 416 AB osiągają wysoką dynamikę pracy. Pozwala to na szybkie i płynne cykle robocze, co jest kluczowe w automatyce, gdzie tempo produkcji musi być maksymalnie zoptymalizowane.

Ważnym parametrem jest również siła generowana przez siłownik. Dla danego ciśnienia i danej średnicy istnieją określone wartości sił pchających i ciągnących. Przykładowo, przy 6 barach i średnicy 50 mm, siła pchająca może wynosić nawet kilkaset niutonometrów. W przypadku średnic większych, takich jak D100 czy D200, możliwe jest osiągnięcie sił rzędu kilkunastu, a nawet kilkudziesięciu kiloniutonów. Te wysokie wartości sprawiają, że siłowniki nadają się do ciężkich zadań przemysłowych, nie ustępując przy tym innym typom napędów.

Dobór odpowiednich materiałów w siłownikach pneumatycznych odgrywa kluczową rolę dla ich żywotności i wydajności. Firma CPP PREMA w serii SSI 416 AB wykorzystuje materiały, które łączą w sobie lekkość z wysoką wytrzymałością mechaniczną. To właśnie dlatego konstrukcja tych siłowników może sprostać nawet najcięższym warunkom pracy, takim jak intensywne obciążenia czy kontakt z agresywnymi substancjami chemicznymi.

Tłoczysko stanowi serce każdego siłownika pneumatycznego. W modelach SSI 416 AB najczęściej wykonuje się je ze stali nierdzewnej lub ze stali chromowanej. Stal nierdzewna jest nie tylko odporna na korozję, ale także łatwa w utrzymaniu czystości, co ma duże znaczenie w branżach spożywczych i farmaceutycznych. Powierzchnia tłoczyska jest dodatkowo szlifowana i polerowana, aby zminimalizować tarcie i ryzyko uszkodzeń mechanicznych. Dzięki temu ruch tłoczyska jest płynny, a zużycie uszczelnień znacznie mniejsze niż w przypadku materiałów o niższej jakości.

Obudowa siłownika, zwana również cylindrem, wykonana jest zazwyczaj ze stopu aluminium. Aluminium wyróżnia się niewielką masą, co ułatwia montaż i obsługę siłownika, szczególnie w układach, gdzie liczy się redukcja całkowitej wagi konstrukcji. Jednocześnie odpowiednio dobrany stop aluminium charakteryzuje się dużą wytrzymałością na odkształcenia i pęknięcia. W niektórych wersjach stosuje się również stal nierdzewną, zwłaszcza jeśli siłownik będzie pracował w środowisku narażonym na korozję lub w kontakcie z wodą morską.

Pokrywy stanowią istotny element zamykający siłownik od strony głowicy i denka. Często wykonywane są ze wzmocnionego aluminium lub ze stali kwasoodpornej. Pokrywy spełniają nie tylko funkcję konstrukcyjną, ale także zabezpieczają wnętrze siłownika przed zanieczyszczeniami i utrzymują uszczelnienia w odpowiednim położeniu. W modelach z wydłużonym tłoczyskiem konstrukcja pokryw jest dodatkowo wzmocniona, co minimalizuje ryzyko deformacji przy dłuższym skoku lub większych siłach bocznych.

Uszczelnienia są jednym z najbardziej newralgicznych elementów całego układu. W serii SSI 416 AB standardowo stosuje się uszczelnienia z poliuretanu (PU) lub z kauczuku nitrylowego (NBR). Są to materiały charakteryzujące się dobrą odpornością na ścieranie i pracą w zakresie temperatur typowych dla aplikacji przemysłowych. W sytuacjach ekstremalnych, np. przy wysokich temperaturach czy obecności substancji agresywnych chemicznie, lepszym wyborem będą uszczelki Viton. Ten materiał pozwala na pracę w temperaturach sięgających +150°C, a także cechuje się bardzo dobrą odpornością na oleje, smary i paliwa.

Mechanizm blokady tłoczyska jest zwykle wykonany ze stali hartowanej lub z zastosowaniem specjalnych powłok chroniących przed zużyciem. Ma to kluczowe znaczenie, gdy blokada musi wytrzymywać spore obciążenia siłowane, zwłaszcza w przypadku siłowników o dużych średnicach. Blokada działa mechanicznie, zaciskając się na wydłużonym tłoczysku. Dlatego powierzchnia kontaktu blokady z tłoczyskiem musi być odpowiednio wykończona, aby nie powodowała głębokich rys i jednocześnie zapewniała pewne utrzymanie pozycji.

Niezbędnym elementem tych siłowników jest zgarniacz, który zwykle wykonuje się z wysokiej jakości elastomerów lub tworzyw sztucznych odpornych na ścieranie. Często jest to poliuretan lub specjalne mieszanki gumowe o podwyższonej trwałości. Zgarniacz został zaprojektowany w taki sposób, aby przylegał do tłoczyska i skutecznie usuwał wszelkie zanieczyszczenia. Dzięki temu ogranicza się ryzyko przedostania pyłów, opiłków czy cząstek brudu do wnętrza siłownika. To z kolei przedłuża żywotność uszczelnień i ogranicza częstotliwość przeglądów serwisowych.

W sytuacjach, gdzie liczy się odporność na szczególnie agresywne media, np. w przemyśle chemicznym, niektóre części siłownika mogą być wykonane z teflonu (PTFE) lub pokryte powłokami typu hard-coat anodizing. Pozwala to jeszcze bardziej wydłużyć żywotność urządzenia oraz ochronić je przed korozją w środowisku kwaśnym czy zasadowym. Odpowiedni dobór powłok i materiałów zapewnia zachowanie wymaganego poziomu higieny oraz podwyższonej ochrony przed ścieraniem, co jest ważne w cyklach pracy ciągłej.

Firma CPP PREMA dokłada starań, aby proces produkcji materiałów konstrukcyjnych był ściśle kontrolowany na każdym etapie. Od wyboru surowców, poprzez obróbkę mechaniczną, aż po finalne testy jakości – wszystkie kroki są monitorowane i dokumentowane. To gwarantuje, że każdy siłownik spełnia restrykcyjne normy bezpieczeństwa i jakości. Ponadto użycie materiałów konstrukcyjnych o wysokim standardzie minimalizuje ryzyko awarii w trakcie eksploatacji i pozwala na wieloletnie użytkowanie bez konieczności częstej wymiany części.

Montaż siłowników pneumatycznych w serii SSI 416 AB wymaga przestrzegania kilku podstawowych zasad, które gwarantują bezpieczeństwo, długą żywotność i pełną funkcjonalność urządzenia. Przed przystąpieniem do instalacji warto zapoznać się z dokumentacją producenta, w której znajdują się szczegółowe informacje dotyczące wymiarów, rodzajów przyłączy i sposobu montażu blokady tłoczyska. Poniższe kroki stanowią ogólne wytyczne, które pomogą w prawidłowej instalacji siłownika.

Pierwszym etapem jest przygotowanie do montażu. Należy dokładnie sprawdzić, czy w zestawie znajdują się wszystkie niezbędne elementy: śruby mocujące, uszczelki przyłączy pneumatycznych, element blokady tłoczyska (jeśli nie jest zintegrowany fabrycznie) oraz zgarniacz. Dobrą praktyką jest również przejrzenie siłownika pod kątem uszkodzeń transportowych – wgnieceń na obudowie, zarysowań tłoczyska czy brakujących śrub. Jeśli coś budzi wątpliwości, warto skontaktować się z działem wsparcia technicznego producenta.

Następnie należy przygotować stanowisko montażowe. Powinno być czyste, wolne od pyłów i resztek materiałów, które mogłyby zabrudzić wnętrze siłownika lub uszkodzić uszczelnienia. Zaleca się również korzystanie z narzędzi odpowiedniej klasy, dopasowanych do rozmiarów śrub i gwintów siłownika. Nieprawidłowy dobór kluczy może doprowadzić do zdeformowania łbów śrub lub gwintów w obudowie. Jeśli instalacja odbywa się w warunkach przemysłowych, należy zabezpieczyć się przed potencjalnymi zagrożeniami, takimi jak upadek ciężkich elementów czy kontakt z substancjami niebezpiecznymi.

Kolejnym krokiem jest montaż siłownika na konstrukcji. W tym celu wykorzystuje się otwory montażowe zlokalizowane w pokrywach lub uchwyty dostarczone przez producenta. Upewnij się, że siłownik jest ustawiony w prawidłowej pozycji, a kierunek ruchu tłoczyska jest zgodny z założeniami projektowymi. Przy dokręcaniu śrub montażowych stosuj zalecane momenty dokręcania, aby nie uszkodzić korpusu siłownika ani uchwytów. Niewłaściwe dokręcenie może prowadzić do luzów lub przeciążenia konstrukcji.

Po zamocowaniu siłownika należy podłączyć przewody pneumatyczne. Z reguły siłowniki posiadają gwinty przyłączy w standardzie ISO-G (np. G1/8, G1/4, G3/8 itd.), ale warto to potwierdzić w dokumentacji. Zwróć uwagę na kierunek przepływu powietrza: jeden z portów zasila przestrzeń tłoka z jednej strony, drugi port odpowiada za zasilanie strony przeciwnej. Dzięki temu możliwe jest wywołanie ruchu tłoczyska w obu kierunkach. W przypadku montażu blokady tłoczyska w wersji sterowanej pneumatycznie konieczne będzie dodatkowe przyłącze. Upewnij się, że przewody są odpowiednio docięte i nie mają załamań, które mogłyby ograniczyć przepływ sprężonego powietrza.

Po zakończeniu podłączania przewodów należy ustawić skok tłoczyska zgodnie z wymaganiami aplikacji. Niektóre konfiguracje pozwalają na regulację krańcowych pozycji tłoka poprzez śruby regulacyjne lub ograniczniki. Sprawdź, czy wartości ustawionego skoku nie przekraczają maksymalnych dopuszczalnych parametrów określonych przez producenta. Przesadne wydłużenie skoku może skutkować przeciążeniem konstrukcji i szybszym zużyciem uszczelnień, a nawet pęknięciem obudowy przy maksymalnym obciążeniu.

Kolejnym etapem jest instalacja blokady tłoczyska. Jeśli blokada nie jest zintegrowana z siłownikiem fabrycznie, zamocuj ją na wydłużonym tłoczysku zgodnie z instrukcją. Zwykle wymaga to dokręcenia kilku śrub mocujących, których położenie bywa zdefiniowane w tabeli wymiarów. Podłącz również przewód pneumatyczny, jeśli blokada jest sterowana z zewnętrznego źródła sprężonego powietrza. Upewnij się, że wszystkie połączenia są szczelne i działają poprawnie. Zablokuj i odblokuj tłoczysko kilka razy testowo, aby sprawdzić prawidłowe działanie mechanizmu.

Po zakończeniu montażu wykonaj testy sprawdzające. Włącz zasilanie pneumatyczne i obserwuj ruch tłoczyska we wszystkich fazach cyklu. Zwróć uwagę na potencjalne wycieki powietrza, drgania lub nienaturalne dźwięki. Sprawdź też, czy zgarniacz prawidłowo czyści tłoczysko i nie powoduje nadmiernego oporu. W razie potrzeby można wykonać drobne regulacje ciśnienia w układzie lub podregulować ustawienia zaworów sterujących. Jeśli wszystko działa poprawnie, siłownik jest gotowy do pracy w cyklu produkcyjnym.

Po pomyślnych testach warto sporządzić dokumentację z przebiegu montażu, uwzględniając wszystkie ustawienia, wykorzystane elementy i ewentualne uwagi dotyczące specyfiki instalacji. Taki raport ułatwi przyszłe przeglądy serwisowe i pozwoli szybko zidentyfikować ewentualne źródła usterek. Wskazane jest również regularne sprawdzanie stanu uszczelnień i blokady tłoczyska po określonym czasie pracy, co pozwoli wykryć ewentualne ślady zużycia na wczesnym etapie.

Stosując się do powyższych wskazówek, zapewnisz sobie długotrwałe i bezproblemowe użytkowanie siłowników pneumatycznych SSI 416 AB. Pamiętaj o przestrzeganiu zasad bezpieczeństwa, w tym o odcięciu dopływu sprężonego powietrza podczas prac serwisowych czy regulacyjnych. Prawidłowy montaż przekłada się na większą wydajność procesu, wyższe bezpieczeństwo operatorów oraz znaczne ograniczenie ryzyka awarii. Dzięki temu inwestycja w sprzęt CPP PREMA szybko się zwraca, a urządzenia mogą pracować bez zarzutu przez wiele lat.

Poniższa sekcja zawiera najczęściej zadawane pytania dotyczące siłowników pneumatycznych SSI 416 AB z wydłużonym tłoczyskiem i zgarniaczem, zgodnych z normami ISO 15552 / ISO 6431. Zgromadziliśmy tu najważniejsze zagadnienia związane z montażem, eksploatacją oraz konserwacją urządzeń. Dzięki prostym i krótkim odpowiedziom każda osoba, niezależnie od poziomu doświadczenia, znajdzie tu pomoc w rozwiązywaniu potencjalnych problemów czy wątpliwości.

1. Czy siłowniki SSI 416 AB można stosować w warunkach wysokiej wilgotności?
   Tak, jak najbardziej. W takich środowiskach zaleca się wybór wersji ze stali nierdzewnej lub z powłokami antykorozyjnymi. Ponadto konieczne może być zastosowanie odpowiednich uszczelnień, np. Viton, jeśli w otoczeniu występują agresywne środki chemiczne lub skrajne temperatury. Zgarniacz zapewnia dodatkową ochronę tłoczyska przed osadzaniem się wody i zanieczyszczeń.

2. Jak często należy przeprowadzać konserwację zgarniacza?
   Częstotliwość zależy od intensywności eksploatacji oraz poziomu zanieczyszczeń w środowisku pracy. Zaleca się regularną kontrolę zgarniacza podczas rutynowych przeglądów siłownika. Jeśli pracujesz w bardzo zapylonym lub zabrudzonym miejscu, sprawdzaj zgarniacz częściej – np. co kilkadziesiąt godzin pracy. Upewnij się, że zgarniacz nie jest zużyty ani uszkodzony mechanicznie, co mogłoby zmniejszyć jego skuteczność.

3. Czy wydłużone tłoczysko wpływa na momenty zginające siłownik?
   Tak, dłuższe tłoczysko może generować większe momenty zginające przy obciążeniach bocznych. Dlatego ważne jest, aby unikać nadmiernych sił działających poprzecznie na tłoczysko. W razie potrzeby można zastosować dodatkowe prowadnice czy łożyska liniowe, które przejmą obciążenia boczne. Dzięki temu siłownik nie ulegnie przedwczesnemu zużyciu lub uszkodzeniu.

4. Jak działa blokada tłoczyska w siłownikach SSI 416 AB?
   Blokada tłoczyska w tych siłownikach ma zazwyczaj formę mechanicznego zacisku. Gdy ciśnienie powietrza zostanie podane do układu blokady, obejma lub szczęki ściskają tłoczysko, uniemożliwiając jego ruch. Po zwolnieniu ciśnienia blokada się odpręża, a tłoczysko może ponownie się poruszać. Rozwiązanie to jest skuteczne i niezawodne, minimalizuje też ryzyko niekontrolowanego ruchu tłoczyska przy zaniku zasilania.

5. Czy mogę samodzielnie wymienić uszczelnienia w siłowniku?
   Wiele prostych czynności serwisowych, w tym wymianę uszczelnień, można przeprowadzić we własnym zakresie, jeśli posiadasz odpowiednie kompetencje i narzędzia. Zalecane jest jednak, by w bardziej skomplikowanych przypadkach skorzystać z pomocy wykwalifikowanego serwisu. Nieprawidłowy montaż uszczelnień może prowadzić do wycieków, przedwczesnego zużycia czy uszkodzenia tłoczyska.

6. Jakie medium zasilające jest zalecane do siłowników SSI 416 AB?
   Standardowym medium jest sprężone powietrze, oczyszczone i osuszone do odpowiedniego poziomu. Należy je dodatkowo smarować, chyba że używamy siłowników w wersji bezsmarowej. Odpowiednia jakość powietrza zapewnia dłuższą żywotność uszczelnień i poprawne działanie zaworów sterujących. Unikaj używania gazów agresywnych czy płynów, które nie są rekomendowane przez producenta.

7. Czy istnieje możliwość zastosowania czujników położenia tłoka?
   Tak, w większości modeli SSI 416 AB istnieje możliwość montażu czujników indukcyjnych lub magnetycznych do odczytu pozycji tłoka. W obudowie siłownika często znajdują się rowki do montażu czujników zbliżeniowych. Jeśli wymagane jest precyzyjne pozycjonowanie tłoka, warto rozważyć takie rozwiązanie. Pamiętaj jednak, że w przypadku obecności zgarniacza należy zwrócić uwagę na sposób prowadzenia przewodów i ewentualne ograniczenia montażu.

8. Jak sprawdzić, czy siłownik jest zgodny z normą ISO 15552 / ISO 6431?
   Oznaczenie zgodności jest zwykle zamieszczane na tabliczce znamionowej lub w dokumentacji technicznej dołączonej do siłownika. Możesz też zweryfikować wymiary montażowe (rozstaw otworów, średnice gwintów przyłączy) i porównać je ze specyfikacjami zawartymi w normach. CPP PREMA zapewnia pełną dokumentację, potwierdzającą, że seria SSI 416 AB spełnia wymogi tych standardów.

9. Jakie są najczęstsze przyczyny awarii siłowników pneumatycznych?
   Do najpowszechniejszych przyczyn należą: nieodpowiednia jakość sprężonego powietrza (zbyt dużo wilgoci, zanieczyszczenia), brak regularnej konserwacji, przeciążenia mechaniczne (np. silne uderzenia, obciążenia boczne), niewłaściwy dobór uszczelnień i błędy montażowe. Stosując się do zaleceń producenta, można znacząco zredukować ryzyko wystąpienia awarii oraz przedłużyć żywotność siłownika.

10. Czy mogę stosować siłownik SSI 416 AB w niskich temperaturach, np. -40°C?
    Standardowe wykonanie pozwala na pracę od -20°C. Jeśli wymagana jest praca w temperaturach niższych niż -20°C, należy skonsultować się z producentem w sprawie specjalnej konfiguracji, np. zastosowania uszczelnień odpornych na bardzo niskie temperatury. W skrajnych warunkach zaleca się dodatkowe ogrzewanie siłownika lub użycie specjalistycznych smarów.

11. Czy blokada tłoczyska wymaga stałego zasilania powietrzem?
    Najczęściej blokada tłoczyska działa w ten sposób, że ciśnienie jest potrzebne jedynie do jej zaciśnięcia lub zwolnienia. Po uruchomieniu blokady mechanicznej sama blokada utrzymuje tłoczysko w danej pozycji. Nie ma więc konieczności ciągłego doprowadzania sprężonego powietrza. To przekłada się na oszczędność energii i większe bezpieczeństwo podczas przerw w zasilaniu.

12. Jak wybrać odpowiedni rozmiar siłownika do mojej aplikacji?
    Najważniejsze parametry to wymagana siła (zależna od ciśnienia i średnicy tłoka) oraz skok tłoczyska. Musisz też uwzględnić warunki środowiskowe (temperatura, zanieczyszczenia, ryzyko korozji). W przypadku wątpliwości warto skontaktować się z działem wsparcia technicznego CPP PREMA lub specjalistą ds. pneumatyki, który pomoże dobrać optymalny rozmiar i konfigurację siłownika.

13. Jak dbać o siłownik, aby przedłużyć jego żywotność?
    Regularnie sprawdzaj stan uszczelnień, czyść zewnętrzną powierzchnię z osadów i pyłów, kontroluj zgarniacz pod kątem ewentualnego zużycia. Upewnij się, że ciśnienie w układzie jest zgodne z zaleceniami, a sprężone powietrze jest odpowiednio osuszone i pozbawione olejów lub zanieczyszczeń, jeśli siłownik tego wymaga. Nie przeciążaj tłoczyska nadmiernymi siłami bocznymi. Przeprowadzaj okresowe przeglądy serwisowe według harmonogramu ustalonego na podstawie warunków eksploatacji.

14. Czy siłowniki SSI 416 AB są kompatybilne z akcesoriami z innych serii CPP PREMA?
    Wiele akcesoriów, takich jak uchwyty mocujące, czujniki położenia czy elementy przyłączy, jest projektowanych zgodnie z ogólnymi standardami ISO i może być stosowanych zamiennie. Jednak przed zakupem akcesoriów z innej serii warto sprawdzić, czy pasują one wymiarowo i czy nie ograniczają funkcjonalności zgarniacza czy blokady tłoczyska. Informacje o kompatybilności znajdziesz w kartach katalogowych poszczególnych produktów.

15. Czy istnieją jakieś specjalne wymagania dotyczące montażu siłownika w pozycji pionowej?
    Gdy siłownik jest montowany pionowo, trzeba szczególnie uważać na obciążenia wywołane masą własną tłoczyska i ewentualnie podnoszonych elementów. W aplikacjach pionowych blokada tłoczyska jest niezwykle przydatna, ponieważ zapobiega samoczynnemu opadaniu tłoczyska przy braku zasilania powietrzem. Upewnij się też, że konstrukcja wsporcza jest odpowiednio wytrzymała, a siłownik jest zabezpieczony przed wahaniami czy przekrzywieniami.

16. Czy siłowniki SSI 416 AB można stosować w aplikacjach wymagających szybkich cykli?
    Tak, o ile spełnione są warunki dotyczące odpowiedniego przepływu sprężonego powietrza i właściwego doboru zaworów sterujących. Duże przekroje przewodów czy szybko reagujące elektrozawory sprzyjają osiąganiu wyższych prędkości wysuwu i wsuwu tłoczyska. Należy także pamiętać o możliwości szybkiego odprowadzenia powietrza z drugiej strony tłoka, aby nie hamować ruchu.

17. Czy można zamontować siłownik z blokadą tłoczyska w strefach zagrożonych wybuchem (ATEX)?
    Istnieją wersje siłowników zaprojektowanych z myślą o strefach Ex, jednak należy dokładnie sprawdzić, czy dany model spełnia wymagania określone w dyrektywach ATEX. Zazwyczaj konieczne jest stosowanie materiałów anty iskrowych i specjalnych uszczelnień. Jeśli aplikacja wymaga pracy w strefie zagrożonej wybuchem, zawsze konsultuj się z producentem, który może zaproponować odpowiednio certyfikowane rozwiązania.

18. Czy mogę używać siłowników pneumatycznych jako elementów bezpieczeństwa, np. blokady awaryjnej?
    W niektórych przypadkach siłowniki z blokadą tłoczyska można stosować jako dodatkowy element bezpieczeństwa. Jednak zawsze trzeba pamiętać, że podstawowe systemy bezpieczeństwa w maszynach opierają się na certyfikowanych rozwiązaniach ochronnych (np. blokadach mechanicznych, czujnikach bezpieczeństwa). Siłownik może wspomagać taki system, ale nie powinien być jedynym urządzeniem odpowiedzialnym za ochronę ludzi czy sprzętu.

19. Czy zgarniacz wymaga dodatkowego smarowania?
    Zgarniacz sam w sobie nie wymaga specjalnego smarowania. Wystarczy, że tłoczysko jest utrzymane w dobrym stanie i stosujesz się do zaleceń dotyczących jakości sprężonego powietrza. W przypadku siłowników ze smarowaniem minimalnym warto jednak kontrolować stan warstwy smarnej na tłoczysku, aby zapewnić płynne działanie i mniejsze tarcie w strefie uszczelnień.
