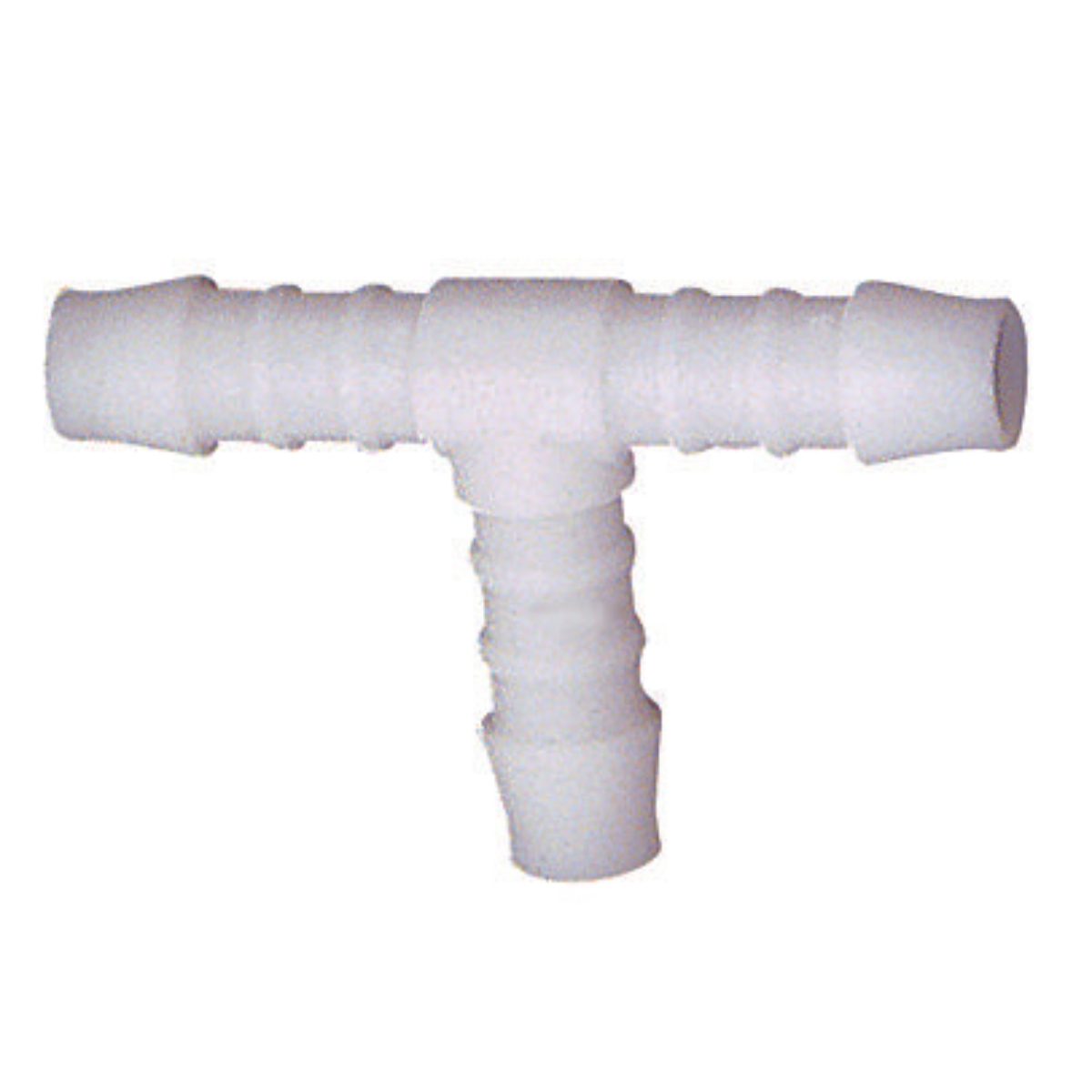

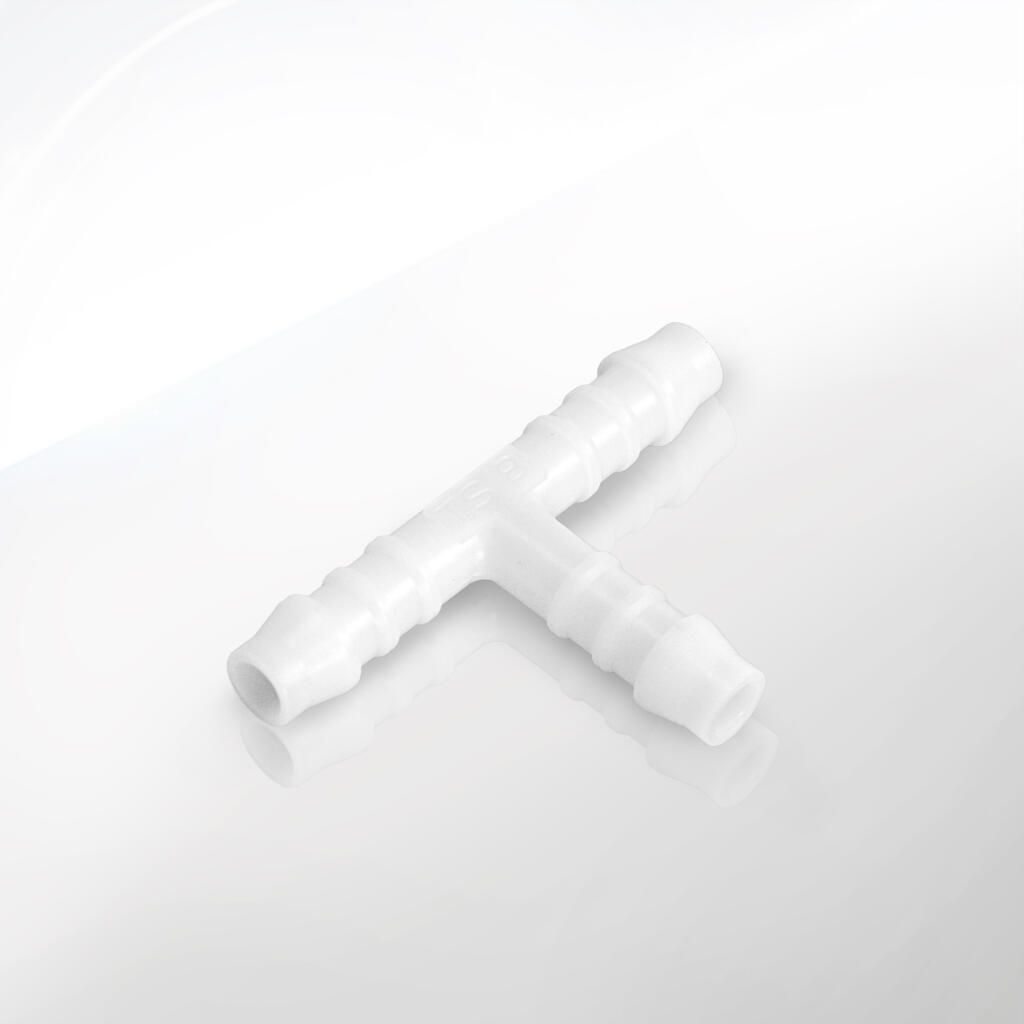

Trójniki typu T seria 80.0034.04

Trójniki karbowane typu T do węży PVC, wykonane z wysokiej jakości tworzywa POM, są niezawodnymi łącznikami dla różnego rodzaju instalacji. CPP PREMA, renomowany dostawca elementów złącznych i akcesoriów dla przemysłu, oferuje serię trójników T o średnicach choinek: 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm i 19 mm. Każda z tych złączek umożliwia szybkie oraz szczelne połączenie trzech odcinków węża PVC (lub innego elastycznego tworzywa) w układzie typu T, co pozwala na rozgałęzienie lub zebranie przepływu w jednym punkcie.

Dlaczego „karbowane” i „choinka”?
Zewnętrzne ząbki (karby) na króćcach w kształcie stożka przypominają gałązki choinki. Te ząbki wgryzają się w ściankę węża, dając stabilne i szczelne mocowanie, często bez konieczności użycia dodatkowych opasek. Przy wyższych ciśnieniach czy w instalacjach narażonych na drgania, można jednak użyć obejm, aby zapewnić jeszcze pewniejsze mocowanie. Konstrukcja trójnika typu T pozwala efektywnie rozdzielać media (np. wodę, powietrze, ciecze chłodzące, delikatne chemikalia) w trzech kierunkach, nie wymagając rozbudowanych adapterów czy kolanek.

Uniwersalne zastosowania
Trójniki T sprawdzają się w pneumatyce warsztatowej, systemach chłodniczych, akwarystyce, ogrodnictwie, branży spożywczej oraz w wielu innych obszarach. Możesz wybrać wariant o średnicy choinki idealnie pasującej do Twojego węża: fi 4, 6, 8, 10, 12, 16 lub 19 mm. Taka różnorodność gwarantuje dopasowanie do większości popularnych wymiarów węży PVC. Same złączki z tworzywa POM wyróżniają się wysoką odpornością mechaniczną, niskim tarciem powierzchniowym, wytrzymałością na ścieranie i odpornością na wiele substancji chemicznych. Dzięki temu możesz je stosować w wilgotnym środowisku, w kontakcie z wodą czy delikatnie agresywnymi płynami.

Solidność i niezawodność
CPP PREMA dba o to, by każdy trójnik przeszedł kontrolę jakości. Gwarantuje to powtarzalne wymiary i brak mikrouszkodzeń. Każda choinka posiada optymalną liczbę ząbków, dzięki którym wąż mocno się trzyma, nawet przy pracy pod ciśnieniem 3–8 bar (zależnie od jakości węży i dodatkowego zabezpieczenia opaską). Wewnętrzna geometria trójnika zaprojektowana jest tak, by zminimalizować opory przepływu i uniknąć nadmiernego zawirowania medium.

Dostępne rozmiary

• Trójnik fi 4 mm: do cienkich wężyków, popularnych w akwarystyce, sterowaniu pneumatycznym drobnych siłowników i napowietrzaniu.

• Trójnik fi 6 mm: najczęściej używany w warsztatach, branży akwarystycznej, w systemach mgłowych i nawadniających o niewielkim przepływie.

• Trójnik fi 8 mm: przydatny tam, gdzie chcemy nieco większy przepływ, np. w układach chłodzenia urządzeń czy niskociśnieniowej instalacji wodnej.

• Trójnik fi 10 mm: wykorzystywany w rozmaitych projektach, od motoryzacji po ogrodnictwo, zapewnia umiarkowany przepływ.

• Trójnik fi 12 mm: popularny w branży warsztatowej i automatyce przemysłowej, gdzie przepływ wody lub powietrza jest już większy, a ciśnienie sięga kilku bar.

• Trójnik fi 16 mm: do bardziej wymagających zastosowań, w których przenosimy większą objętość medium, np. w systemach chłodzenia wodnego czy zasilania wody użytkowej na niskim ciśnieniu.

• Trójnik fi 19 mm: największy z serii, przydatny w sytuacjach wymagających szybkiego transportu wody lub innych cieczy w układach niskociśnieniowych, np. do nawadniania rozległych terenów.

Trójniki karbowane typu T z tworzywa POM do węży PVC to rozwiązanie uniwersalne. Niezależnie od tego, czy prowadzisz profesjonalny warsztat, czy jesteś hobbystą, który chce zbudować system zraszania roślin, te złączki ułatwią Ci pracę. Poniżej przedstawiamy najpopularniejsze obszary zastosowań:

1. Branża pneumatyczna

   • W warsztatach i małych liniach produkcyjnych, gdzie ciśnienie sięga do 6–8 bar, trójniki fi 6, 8, 10 lub 12 mm pozwalają rozdzielić dopływ powietrza z kompresora między kilka narzędzi.

   • W automatyce i robotyce, mniejsze rozmiary (fi 4 czy fi 6 mm) wspierają rozgałęzienie obwodów sterujących czujnikami czy siłownikami.

2. Systemy chłodzenia wodnego i przemysł lekkim

   • Często w układach chłodzących maszyny (np. obrabiarki CNC) trzeba rozdzielić przepływ wody na kilka gałęzi – trójnik fi 10, 12 czy 16 mm sprawdza się tu znakomicie.

   • W hydraulice niskociśnieniowej, wybór rozmiaru fi 19 mm umożliwia jeszcze większy przepływ, np. do chłodzenia intensywnego w elektrowniach wiatrowych lub w silnikach niskociśnieniowych.

3. Ogrodnictwo i rolnictwo

   • Do systemów nawadniania kropelkowego, zraszaczy, linii kroplujących i mgłownic. W zależności od wielkości instalacji, użyjesz fi 6, 8 czy 12 mm.

   • Jeśli działasz w szklarni lub sadzie, łatwo rozgałęzisz wodę w formie litery T, kierując ją do poszczególnych segmentów nawadniania.

4. Akwarystyka i terrarystyka

   • W instalacjach napowietrzania zbiorników, węże 4 i 6 mm dominują. Trójnik T pozwala zasilać np. kilka akwariów z jednej pompki lub łączyć strumienie CO₂, powietrza i wody w systemach filtracyjnych.

   • W terrariach często stosuje się mgłownice i węże o małym przekroju. Montaż trójnika T przyspiesza proces tworzenia gałęzi do kilku dysz zraszających.

5. Motoryzacja i tunning

   • W samochodach, motocyklach i innych pojazdach wykorzystuje się różnego rodzaju węże podciśnieniowe (zwykle fi 4, 6 i 8 mm) do sterowania zaworami, układami chłodzenia (choć tu często jest ciśnienie wyższe).

   • Trójnik fi 6 mm może się przydać do rozprowadzenia płynu spryskiwacza albo podłączenia dodatkowego wskaźnika podciśnienia (np. w silnikach z turbodoładowaniem).

6. Systemy mgłowe i chłodzenia odparowego

   • W branży spożywczej i klimatyzacyjnej, tam gdzie rozprowadzamy mgłę wodną w celu chłodzenia lub utrzymania wilgotności (hale, obiekty inwentarskie), trójniki fi 8–12 mm pozwalają szybko i efektywnie rozdzielić linie.

   • Dodatkowa końcówka w kształcie T eliminuje konieczność użycia dwóch łączników – jednego do prostej linii i drugiego do odgałęzienia.

7. Aplikacje DIY i projekty hobbystyczne

   • Majsterkowicze uwielbiają łączniki T z choinką ze względu na prosty i szybki montaż. Wystarczy wziąć wąż, nasunąć na końcówkę i gotowe. Bez konieczności użycia szczeliwa czy gwintów.

   • Tworzenie prototypowych instalacji, np. w modelarstwie czy systemach do chłodzenia wodnego komputera, staje się łatwiejsze i bardziej estetyczne.

8. Zastosowania w branży spożywczej (niskociśnieniowej)

   • Węże PVC czasem transportują napoje o niskiej lepkości, syropy, mleko czy wodę o umiarkowanej temperaturze. Trójnik T fi 10 czy 12 mm jest wtedy wystarczający, by rozdzielić je na kilka linii.

   • Tworzywo POM charakteryzuje się dobrymi właściwościami pod kątem czystości mikrobiologicznej, choć przed zastosowaniem w kontakcie z żywnością należy sprawdzić atesty.

9. Branża medyczna lub laboratoryjna (o ile parametry są odpowiednie)

   • W niektórych aparaturach do pomiaru przepływu, do dystrybucji gazów medycznych, ciepłej wody lub sterylizującej, mniejsze średnice (4, 6 mm) znajdują zastosowanie. Należy jednak zwrócić uwagę na sterylność i dopuszczenia do kontaktu z danym medium.

1. Zakres średnic: fi 4, 6, 8, 10, 12, 16, 19 mm (oznacza to średnicę wewnętrzną węża dopasowaną do choinki).

2. Kształt: litera T, z trzema króćcami choinkowymi. Dwa króćce zwykle w linii prostej (tzw. przelot), a trzecia odnoga prostopadła do osi głównej.

3. Materiał: POM (polioksymetylen) w formie wtryskowej. Zapewnia dużą sztywność, odporność na ścieranie i niewielką rozszerzalność cieplną. Nie koroduje w środowisku wilgotnym.

4. Maksymalne ciśnienie robocze: zależy od średnicy i jakości węży. Zwykle w instalacjach do 6–8 bar cieszy się popularnością. Przy większych ciśnieniach warto zastosować opaski zaciskowe i przeprowadzić testy.

5. Temperatura pracy: W większości wypadków do +60°C ciągłej, krótkotrwale do +80°C. Powyżej tych wartości może dojść do deformacji lub utraty wytrzymałości.

6. Odporność chemiczna: Bardzo dobra na wodę, wilgoć, powietrze, oleje, smary, łagodne kwasy i zasady, alkohole, płyny chłodzące. Przy silnych rozpuszczalnikach lub stężonych substancjach należy skonsultować się z tabelą odporności POM.

7. Konstrukcja karbowana: Każdy króciec posiada kilka pierścieniowych ząbków (2–4), które poprawiają chwyt węża i uszczelnienie.

8. Opory przepływu: Minimalne, jednak należy pamiętać, że każde rozgałęzienie wprowadza pewne lokalne straty. Układ T dzieli (lub łączy) przepływy, co należy uwzględnić przy projektowaniu instalacji (szczególnie, gdy jedna odnoga jest dość długa).

9. Waga i wymiary: Bardzo lekkie (zwykle kilka–kilkadziesiąt gramów), co ułatwia transport i montaż. Niewielkie gabaryty pozwalają na instalację w trudno dostępnych miejscach.

 POM (polioksymetylen), zwany też acetalem czy poliacetalem, to termoplastyczne tworzywo sztuczne o znakomitych parametrach:

• Wytrzymałość mechaniczna: Nie łamie się łatwo, dobrze znosi uderzenia i naciski w codziennym użytkowaniu.

• Niska ścieralność: Karbowane ząbki nie szlifują się nadmiernie, a wewnętrzna powierzchnia przepływu pozostaje gładka.

• Odporność na wilgoć: Niska chłonność wody, co redukuje pęcznienie lub deformacje. Znakomite w środowisku akwarystycznym i ogrodniczym.

• Odporność na korozję: Tworzywo nie rdzewieje, co zapewnia długą żywotność w układach wodnych i przy wysokiej wilgotności.

• Możliwość recyklingu: POM można poddawać recyklingowi, przyczyniając się do ochrony środowiska.

W zestawieniu z wężami PVC powstaje wytrzymały duet: PVC jest elastyczne i odporne na warunki atmosferyczne, a POM z łatwością wgryza się w ściankę węża, zapewniając pewne mocowanie. Gładka struktura POM minimalizuje tarcie podczas montażu, a jednocześnie sprawia, że wewnętrzne kanały trójnika nie staną się siedliskiem osadów lub kamienia (co może się zdarzać w instalacjach wody twardej).

Jak zamontować trójnik karbowany typu T z tworzywa POM w wężu PVC? Proces jest stosunkowo prosty i nie wymaga specjalistycznych narzędzi:

1. Przygotuj węże: Odetnij węże na odpowiedniej długości, upewniając się, że koniec jest równo przycięty (najlepiej nożem lub nożycami do węży).

2. Sprawdź średnicę: Dobierz trójnik w rozmiarze choinki pasującym do średnicy wewnętrznej węża (np. fi 10 mm do węża 10 mm ID).

3. Nasuwanie węża: Uchwyć trójnik jedną ręką, a drugą wsuwaj koniec węża na choinkę (z karbami). Rób to zdecydowanie, by wąż przeszedł przez wszystkie ząbki.

4. Nawilżanie (opcjonalne): Jeśli wąż jest bardzo ciasny, możesz zwilżyć go niewielką ilością wody, gliceryny lub innego neutralnego smaru. Ułatwi to nasunięcie.

5. Docisk: Upewnij się, że wąż sięgnął końca ząbków. Brak wolnej przestrzeni między wężem a korpusem trójnika oznacza szczelne połączenie.

6. Opaski zaciskowe (opcjonalne): Przy ciśnieniach przekraczających 3–4 bar lub węzłach narażonych na wibracje, warto założyć na wąż niewielką opaskę. Zapewnia to dodatkowe zabezpieczenie przed zsunięciem się.

7. Powtórzenie na pozostałych króćcach: Procedurę nasuwania węża powtarzasz na dwóch pozostałych ramionach T.

8. Test szczelności: Uruchom przepływ (woda, powietrze, inny płyn) i sprawdź połączenia. Przy wodzie, jeśli pojawiają się kropelki, należy jeszcze mocniej docisnąć wąż lub założyć opaskę.

Demontaż jest równie prosty. Z reguły wystarczy chwycić wąż i ściągnąć go z karbów. Jeśli wąż mocno się wbił i wyrobił wokół karbów, możesz przyciąć jego koniec. Pozwala to założyć wąż ponownie bez ryzyka nieszczelności z powodu odkształconej ścianki.

Konserwacja trójników T polega głównie na utrzymaniu czystości, jeśli medium jest zanieczyszczone lub może się osadzać w wężach. Sam POM nie wymaga smarowania ani ochrony antykorozyjnej. W skomplikowanych instalacjach wodnych warto okresowo przepłukać układ i sprawdzić, czy węże się nie starzeją (zwłaszcza w miejscach intensywnego promieniowania UV, w wysokiej temperaturze lub przy kontakcie z substancjami chemicznymi).

1. Czy mogę stosować trójnik fi 4 mm w instalacjach powyżej 6 bar?
Tak, ale to zależy od jakości węża i czy używasz opasek zaciskowych. Sam POM wytrzymuje zwykle ok. 8–10 bar, jednak węże fi 4 mm mają cienkie ścianki, co może ograniczyć ich wytrzymałość. Zawsze testuj przy docelowym ciśnieniu w kontrolowanych warunkach.

2. Czy trójnik fi 16 mm nadaje się do wody o temperaturze 70°C?
POM może krótkotrwale wytrzymać do +80°C, ale długotrwałe działanie wysokiej temperatury skraca żywotność tworzywa i węża PVC. Zalecamy maks. 60°C w pracy ciągłej. W wyższych temperaturach lepiej wybrać specjalistyczne tworzywa lub metal.

3. Jakie media mogę przesyłać przez trójnik T?
Najczęściej jest to woda, powietrze, delikatne chemikalia, oleje niskociśnieniowe, płyny chłodzące czy mgła wodna. POM jest odporny na większość łagodnych substancji, ale zawsze sprawdź konkretną kompatybilność chemiczną, jeśli masz wątpliwości.

4. Czy muszę używać narzędzi do montażu?
Zwykle nie. Możesz nasunąć wąż ręcznie, ewentualnie wspomóc się opaskami zaciskowymi lub prostym kluczem do śrub, aby dociągnąć opaskę. Nie potrzebujesz gwintowania ani klejenia – to duża zaleta złączek choinkowych.

5. Czy jeden trójnik T wystarcza, żeby połączyć trzy różne średnice węży?
Nie w tej serii, bo tu mówimy o jednolitym rozmiarze na każdym króćcu (np. 10/10/10). Jeśli potrzebujesz 10/8/10, sięgnij po trójniki redukcyjne lub dedykowane adaptery od CPP PREMA.

6. Jak sprawdzić szczelność?
Dla wody – patrzysz, czy nie ma przecieków. Dla powietrza – można użyć roztworu mydlanego i szukać pęcherzyków. Jeśli połączenie jest szczelne, pęcherzyków nie zobaczysz.

7. Czy opłaca się wybierać trójnik fi 19 mm dla przepływu ok. 5 l/min?
Możesz, ale to będzie przerost formy nad treścią. Duża średnica to większy koszt i gabaryt, a przy małym przepływie 5 l/min pewnie wystarczy fi 10 czy fi 12 mm, by uniknąć zbędnych kosztów i przestrzeni.

8. Czy w systemach mgłowych (np. do hodowli roślin) trójnik fi 8 mm będzie odpowiedni?
Zwykle tak. 8 mm to powszechny wybór w zraszaniu czy mgłownicach. Woda pod ciśnieniem 2–4 bar tworzy rozproszoną mgłę. POM znosi długotrwałą wilgoć i nie rdzewieje.

9. Czy wielokrotny montaż i demontaż nie uszkadza karbów?
Jeśli wąż jest miękki (PVC, PU) i nie wymuszasz gwałtownego szarpania, ząbki wytrzymują liczne montowania. Jeśli zauważysz, że ząbki są wytarte lub wąż się deformuje, warto wymienić trójnik lub przyciąć końcówkę węża.

10. Czy trójniki typu T są sterylne i nadają się do kontaktu z wodą pitną?
Zasadniczo POM bywa używany w branży wodnej, jednak do wody pitnej w instalacjach publicznych wymaga się czasem atestów (np. PZH w Polsce). Jeśli taki atest nie jest dostępny, możesz użyć tych trójników do celów technicznych lub prywatnych. Zastosowania stricte spożywcze wymagają weryfikacji zgodności z przepisami danego kraju.

11. Jakie są alternatywy dla POM w trójnikach T?
Na rynku spotkasz trójniki z PP (polipropylenu), PE (polietylenu), mosiądzu czy stali. Każdy materiał ma inne plusy i minusy. POM wyróżnia się doskonałą wytrzymałością i gładką powierzchnią. Metalowe bywają wytrzymalsze ciśnieniowo, ale droższe i podatne na korozję (jeśli to stal zwykła) bądź cięższe (mosiądz).

12. Czy można łączyć fi 4 mm z fi 6 mm w jednym trójniku T?
Nie w tej rodzinie – tutaj każda choinka ma tę samą średnicę (np. 6/6/6). Jeśli chcesz 4/6/4 lub 6/4/6, sięgnij po trójniki redukcyjne (dostępne w innej serii, też produkcji CPP PREMA).

13. Jak reaguje POM na słońce i promieniowanie UV w długim okresie?
Promieniowanie UV może z czasem osłabić niektóre właściwości mechaniczne POM. Jeśli instalacja jest na pełnym słońcu, warto ją osłonić lub zastosować inny materiał z dodatkami stabilizującymi UV. Niemniej, w praktyce trójnik T z POM bywa stosowany w ogrodach i służy wiele sezonów.

14. Czy ścianka węża musi być gruba?
To zależy od ciśnienia i warunków pracy. Im wyższe ciśnienie, tym ważniejsze, by ścianka węża miała odpowiednią grubość i wzmocnienie (czasem nicią). Sam trójnik T pomoże, ale zbyt cienkościenny wąż może się zsuwać z ząbków lub pękać.

15. Jakie są ograniczenia ciśnieniowe w branży motoryzacyjnej?
Dla przewodów podciśnieniowych (np. fi 4, 6, 8 mm) z reguły ciśnienia są niewielkie. W kluczowych liniach chłodzenia silnika występują czasem ciśnienia i temperatury przekraczające możliwości POM i PVC. W podciśnieniu czy wspomaganiu hamulców należy się upewnić, że parametry są dopuszczalne.

16. Czy można nabyć trójniki T w innych kolorach?
Zazwyczaj POM występuje w kolorze białawym, szarym lub czarnym. Producent mógłby barwić materiał na zamówienie, ale standardowo spotykane są neutralne odcienie.

17. Czy wewnętrzny przepływ w trójniku T jest dość duży, by nie ograniczać instalacji?
Tak, przepływ jest zaprojektowany tak, by nie powodować nadmiernych strat. Kluczowe jest natomiast dopasowanie rozmiaru: np. jeśli użyjesz fi 8 mm do grubej linii 16 mm, przepływ będzie ograniczony przez węższy przekrój.
