Złączki do węży PVC

Złączki do węży PCV oferowane przez CPP PREMA to rozbudowana linia produktów, która spełnia najwyższe wymagania użytkowników przemysłowych, instalatorów technicznych oraz serwisantów urządzeń wodnych i pneumatycznych. Główną funkcją tych złączek jest szybkie, bezpieczne i trwałe łączenie przewodów wykonanych z elastycznego tworzywa PVC (polichlorku winylu). Produkty dostępne w tej kategorii są dostępne w dwóch głównych wariantach materiałowych — z mosiądzu niklowanego oraz z technicznego tworzywa POM (polioksymetylen). Oba typy różnią się właściwościami mechanicznymi, odpornością chemiczną, wagą oraz zastosowaniem, ale łączy je jeden wspólny cel — tworzenie niezawodnych, szczelnych i wytrzymałych połączeń przewodów elastycznych.

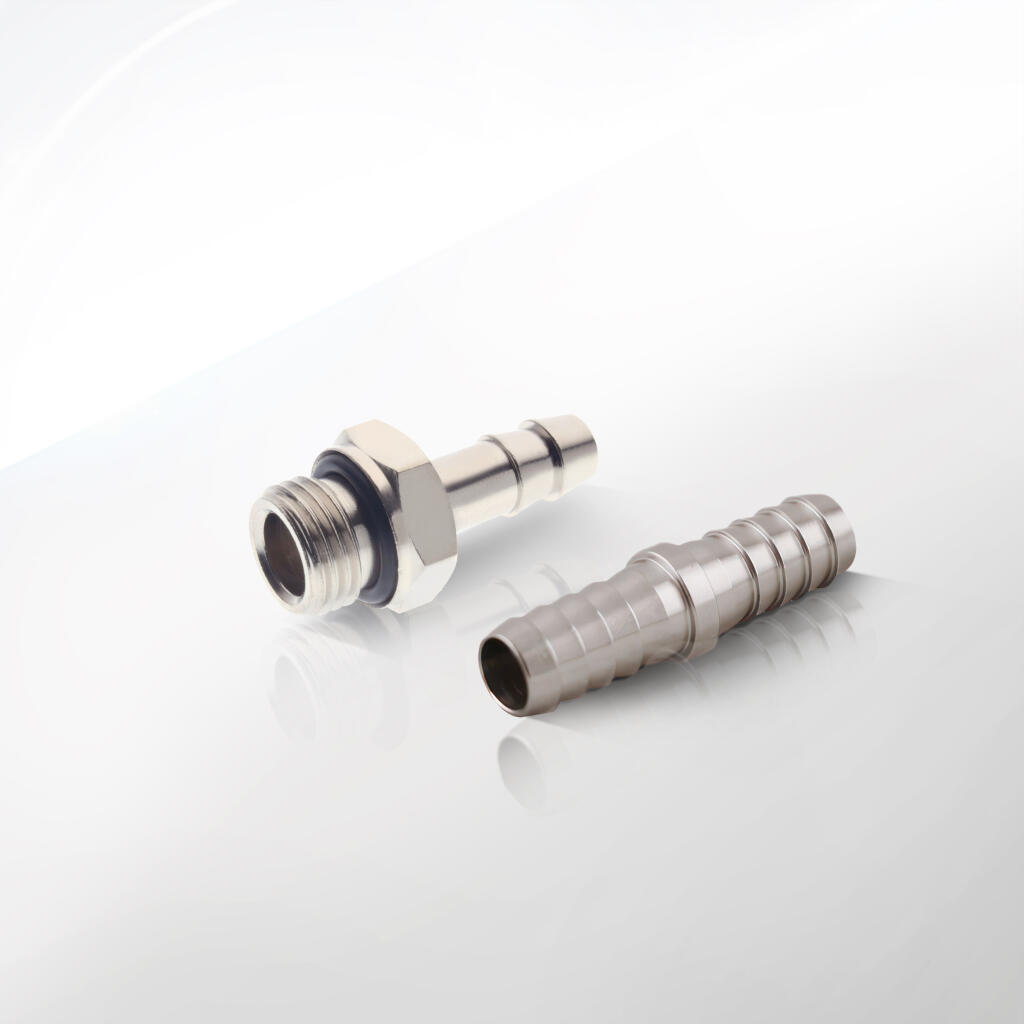

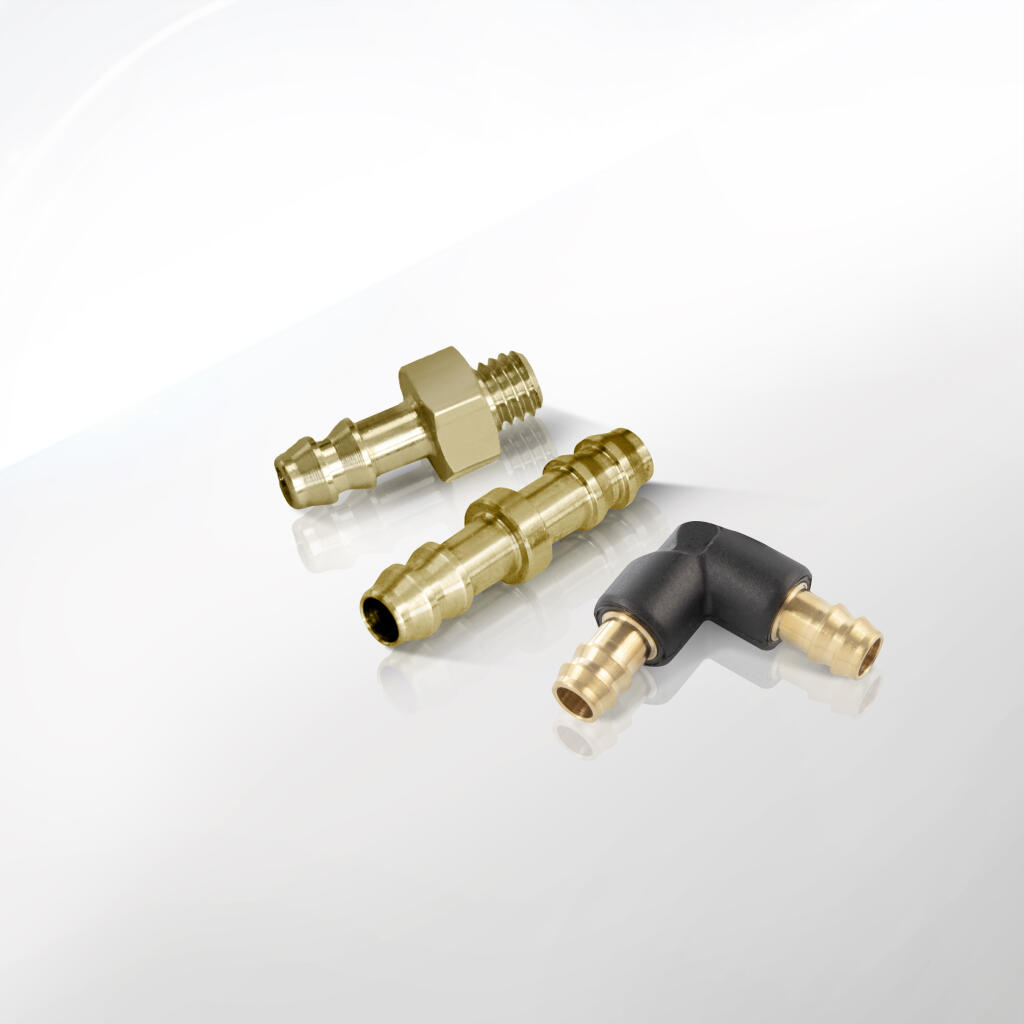

Złączki mosiężne do węży PVC należą do najtrwalszych i najczęściej stosowanych komponentów montażowych w branżach: wodno-kanalizacyjnej, chłodniczej, pneumatycznej oraz w aplikacjach przemysłowych i technicznych. Są dostępne w czterech podstawowych konstrukcjach:

• Łączniki proste do węży PVC – umożliwiają bezpośrednie przedłużanie przewodów elastycznych o tej samej średnicy.

• Króćce proste z gwintem zewnętrznym i choinką – służą do połączenia przewodu z elementem instalacji wyposażonym w otwór gwintowany.

• Króćce kątowe z gwintem zewnętrznym i choinką – umożliwiają zmianę kierunku prowadzenia przewodu przy jednoczesnym zachowaniu kompaktowości połączenia.

• Króćce proste z gwintem wewnętrznym i choinką – przydatne tam, gdzie zachodzi potrzeba połączenia węża z urządzeniem posiadającym gwint zewnętrzny.

Każdy z powyższych elementów posiada charakterystyczną część roboczą w formie karbowanej końcówki, potocznie zwanej „choinką”. Jej profil został zaprojektowany tak, aby maksymalizować tarcie pomiędzy wężem a króćcem, eliminując ryzyko samoistnego zsunięcia się przewodu podczas pracy pod ciśnieniem lub przy wibracjach. To niezwykle ważna cecha, zwłaszcza w aplikacjach przemysłowych, gdzie awaria nawet jednego połączenia może prowadzić do przestojów i strat produkcyjnych.

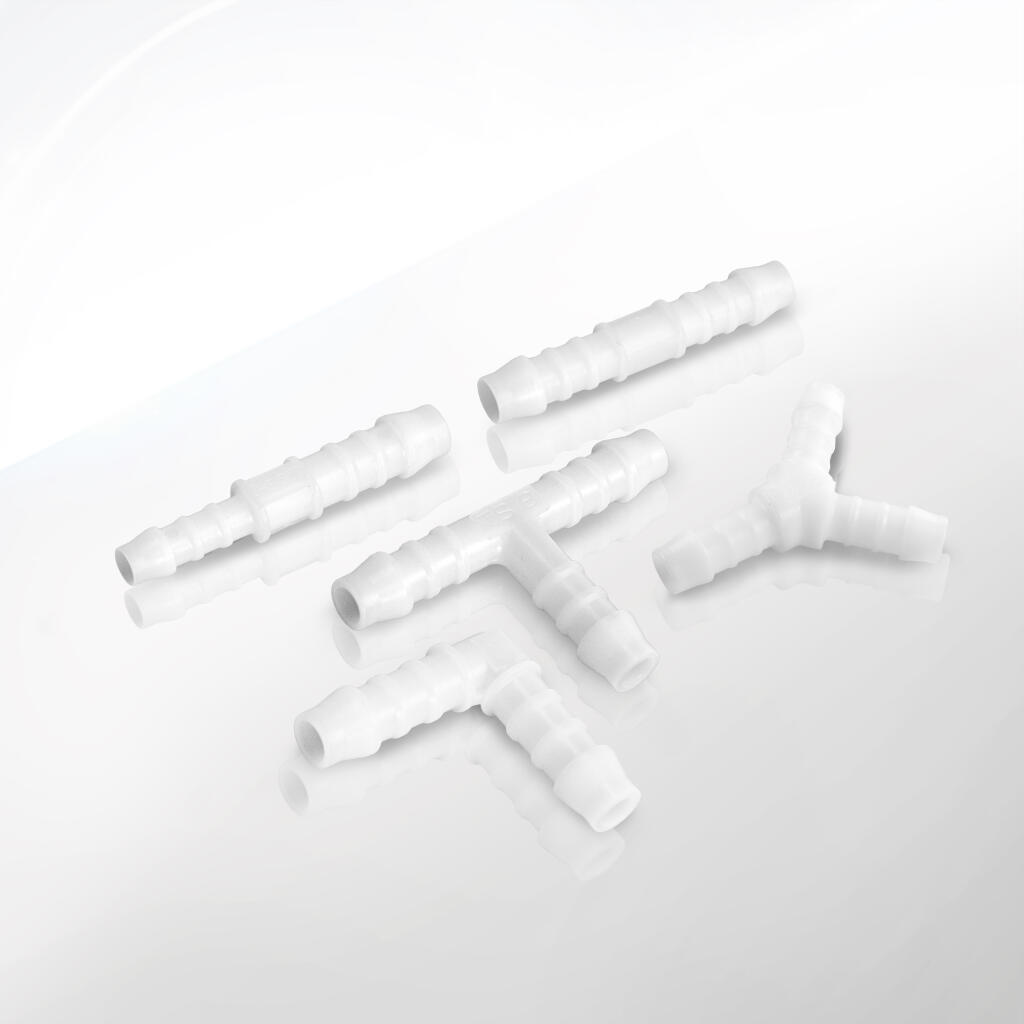

Z kolei złączki do węży z tworzywa POM to nowoczesna alternatywa dla komponentów metalowych. Produkowane z wysokogatunkowego polioksymetylenu, cechują się bardzo dobrą wytrzymałością mechaniczną, niskim współczynnikiem tarcia i wysoką stabilnością wymiarową. Dzięki temu sprawdzają się zarówno w instalacjach sprężonego powietrza, jak i w prostych układach hydraulicznych czy systemach chłodniczych. Ich zaletą jest również niewielka masa, co ułatwia montaż w urządzeniach mobilnych oraz instalacjach narażonych na drgania.

Do najważniejszych rodzin złączek POM należą:

• Łączniki proste przelotowe – do łączenia odcinków przewodów o tej samej średnicy.

• Łączniki proste redukcyjne – umożliwiają przejście między przewodami o różnych średnicach.

• Trójniki typu T i Y – do tworzenia rozgałęzień w układzie.

• Czwórniki – do scalania lub rozdzielania czterech linii przewodów.

• Łączniki kątowe – pozwalają na zmianę kierunku prowadzenia węża bez zagięć i ryzyka deformacji.

Zarówno komponenty mosiężne, jak i plastikowe dostępne są w szerokim zakresie średnic i gwintów — od standardowych metrycznych (np. M5, M12) po calowe BSPP (G1/8, G1/4, G3/8, G1/2). Taka różnorodność ułatwia dopasowanie złączek do niemal każdej instalacji przemysłowej, niezależnie od branży czy wymagań konstrukcyjnych. Użytkownik ma możliwość wyboru między estetyką i wytrzymałością metalu a lekkością i odpornością chemiczną tworzywa sztucznego.

Złączki do węży PCV CPP PREMA to rozwiązania wyprodukowane z zachowaniem najwyższych standardów jakościowych. Mosiężne wersje pokrywane są warstwą niklu, która zwiększa ich odporność na korozję oraz nadaje powierzchni estetyczny wygląd, szczególnie pożądany w instalacjach spożywczych, sanitarnych czy ekspozycyjnych. Produkty POM charakteryzują się natomiast dobrą odpornością chemiczną oraz możliwością pracy w środowiskach wilgotnych, gdzie złączki metalowe mogłyby ulec korozji w dłuższym okresie eksploatacji.

Wszystkie komponenty są produkowane z dużą dbałością o detale. Procesy obróbki, takie jak precyzyjne skrawanie gwintów, profilowanie karbów oraz kontrola wymiarowa, zapewniają powtarzalność wykonania i gwarantują bezproblemowy montaż — nawet w najbardziej wymagających warunkach. Produkty są również kompatybilne z armaturą i urządzeniami większości renomowanych producentów, co znacznie ułatwia ich integrację w istniejących systemach.

Podsumowując, kategoria Złączki do węży PCV CPP PREMA to kompleksowa oferta produktów, które łączą w sobie:

• solidność konstrukcji,

• różnorodność wariantów montażowych,

• kompatybilność z wieloma systemami przemysłowymi,

• wysoką estetykę i odporność na zużycie.

Złączki do węży PCV marki CPP PREMA znajdują szerokie zastosowanie w licznych branżach przemysłu, instalacjach technicznych, systemach mobilnych i stacjonarnych, a także w rozwiązaniach półprofesjonalnych, warsztatowych oraz domowych. Dzięki swojej funkcjonalności, odporności na korozję i możliwościom konfiguracji, komponenty te są niezastąpione wszędzie tam, gdzie zachodzi potrzeba szybkiego, pewnego i szczelnego połączenia elastycznych przewodów z elementami gwintowanymi lub innymi odcinkami rur.

Zastosowania można podzielić na kilka głównych obszarów:

1. Instalacje wodne i systemy nawadniania

Złączki mosiężne i z POM do węży PCV znajdują zastosowanie w:

• instalacjach ogrodowych (linie kroplujące, zraszacze, pompy ogrodowe),

• systemach doprowadzania wody do szklarni i tuneli foliowych,

• przydomowych systemach nawadniających i fontannach,

• liniach zasilających wody deszczowej.

Dzięki zastosowaniu króćców z choinką oraz możliwości gwintowania, instalatorzy mogą tworzyć stabilne układy odporne na drgania i warunki atmosferyczne. Króćce kątowe pozwalają łatwo zmieniać kierunek prowadzenia węża, co ułatwia prowadzenie instalacji wokół przeszkód.

2. Pneumatyka przemysłowa i warsztatowa

W pneumatyce złączki CPP PREMA są wykorzystywane do łączenia węży przesyłających sprężone powietrze w:

• narzędziach pneumatycznych (szlifierki, wkrętarki, pistolety lakiernicze),

• układach zasilania siłowników pneumatycznych,

• systemach sterowania automatycznego i mechatronicznego,

• układach zasilania sprzętu warsztatowego (podnośniki, wyważarki, kompresory).

Mosiężne króćce z choinką oraz wersje POM umożliwiają elastyczne prowadzenie przewodów oraz ich szybki demontaż i ponowny montaż podczas serwisu lub modyfikacji układu.

3. Przemysł spożywczy i browarniczy

Choć złączki z tej kategorii nie zawsze posiadają certyfikaty kontaktu z żywnością, są często stosowane w instalacjach, w których:

• transportowane są ciecze spożywcze bezpośrednio lub pośrednio,

• prowadzona jest woda użytkowa i płyny myjące (CIP),

• montowane są tymczasowe układy chłodzenia czy zasilania.

Powłoka niklowa chroni mosiądz przed korozją, co ma znaczenie w kontakcie z wodą o wysokiej zawartości związków mineralnych. Łatwość utrzymania higieny, brak osadów oraz estetyczne wykończenie sprawiają, że złączki te znajdują miejsce w browarach rzemieślniczych, mleczarniach i zakładach przetwórstwa warzywnego.

4. Rolnictwo i przemysł ogrodniczy

W rolnictwie złączki do węży PCV wykorzystuje się w:

• systemach niskociśnieniowego transportu cieczy (np. nawozy płynne, woda do pojenia),

• układach mobilnych w maszynach rolniczych,

• systemach nawadniania i zraszania pól oraz sadów,

• rozprowadzaniu cieczy w szklarniowych systemach automatyki klimatycznej.

Wersje z gwintem zewnętrznym i wewnętrznym pozwalają na łatwe łączenie z zaworami, filtrami czy trójnikami układów rurkowych. Produkty POM wykazują dobrą odporność na liczne środki nawozowe i detergenty rolnicze.

5. Akwakultura, hodowla ryb, przemysł akwarystyczny

Złączki z tej grupy znajdują zastosowanie w systemach:

• napowietrzania zbiorników i stawów,

• cyrkulacji i filtracji wody w akwariach przemysłowych,

• podłączenia systemów UV i filtrów biologicznych,

• układów pompowych zasilających zamknięte obiegi wody.

Króćce proste i kątowe są montowane w ściankach pojemników i zbiorników technicznych, umożliwiając szczelne przejście przewodu przez przegrodę. Materiały odporne na wilgoć i osady biologiczne zapewniają długą żywotność elementów w środowisku wodnym.

6. Systemy chłodzenia i przemysł maszynowy

W systemach chłodzenia wody lub cieczy technologicznych złączki te sprawdzają się w:

• instalacjach maszyn CNC,

• agregatach chłodniczych i klimatyzacyjnych,

• urządzeniach produkcyjnych z wymiennikami ciepła,

• układach form wtryskowych.

Dzięki szerokiemu wyborowi gwintów i średnic możliwe jest łączenie węży z portami chłodzącymi, króćcami obiegów czy rozdzielaczami. Mosiężne złączki z choinką zapewniają dobrą szczelność nawet przy ciśnieniu do 10 barów.

7. Branża chemiczna (wybrane media)

W instalacjach niskociśnieniowych, w których stosuje się nieagresywne chemicznie ciecze, złączki do węży PCV pełnią funkcję elementów połączeniowych między zbiornikami, pompami i armaturą pomocniczą. Należy jednak zawsze zweryfikować kompatybilność medium z mosiądzem i niklem (lub z POM w wersjach tworzywowych).

8. Systemy basenowe i SPA

Złączki do węży PCV są powszechnie wykorzystywane w:

• układach filtrujących wody basenowej,

• instalacjach doprowadzania wody do urządzeń hydromasażu,

• systemach napowietrzania i dezynfekcji wody,

• montażach technicznych pod wannami z hydromasażem i jacuzzi.

Powłoka niklowa chroni mosiądz przed wpływem chloru, co wydłuża żywotność złączki. Niewielki ciężar wersji z POM ułatwia montaż w przestrzeniach technicznych.

9. Mobilne instalacje demonstracyjne i stoiska targowe

Złączki do węży PCV są również stosowane podczas:

• prezentacji technologicznych,

• konfiguracji tymczasowych instalacji powietrznych i wodnych,

• demonstracji urządzeń zasilanych cieczą lub sprężonym powietrzem.

Ich zaletą jest możliwość wielokrotnego montażu i demontażu, niewielka masa oraz uniwersalność rozmiarowa.

Złączki do węży PCV oferowane przez CPP PREMA cechują się wysokimi parametrami technicznymi, które zapewniają trwałość, szczelność oraz niezawodność pracy w różnych warunkach eksploatacyjnych. Produkty te zostały zaprojektowane tak, aby odpowiadały zarówno wymaganiom norm przemysłowych, jak i potrzebom użytkowników profesjonalnych oraz półprofesjonalnych.

Poniżej przedstawiono szczegółową specyfikację techniczną dotyczącą obu grup produktowych: złączek mosiężnych niklowanych oraz złączek wykonanych z tworzywa POM.

1. Średnice złączek i kompatybilność z przewodami PVC

• Zakres średnic wewnętrznych przewodów: najczęściej stosowane złączki przystosowane są do węży o średnicach od 4 mm do 16 mm, przy czym:

  • najczęściej spotykane to: 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm;

  • niektóre serie mogą obejmować nietypowe rozmiary, np. 5 mm lub 13 mm.

• Zasada doboru złączki do przewodu:

  • średnica zewnętrzna karbowanej części (choinki) powinna być minimalnie większa niż średnica wewnętrzna węża;

  • taki dobór gwarantuje szczelność i odporność na wyrwanie przewodu.

2. Gwinty i ich rodzaje

• Gwinty zewnętrzne i wewnętrzne występujące w ofercie:

  • BSPP (G): G1/8, G1/4, G3/8, G1/2, G3/4;

  • metryczne: M5, M10, M12, M14, M20, M22;

  • rzadziej stosowane gwinty stożkowe (BSPT - R): w wybranych aplikacjach pneumatycznych.

• Typ gwintu a zastosowanie:

  • gwinty typu G (proste) wymagają zastosowania uszczelki lub taśmy PTFE;

  • gwinty typu R (stożkowe) mogą zapewnić szczelność samoczynną przez docisk, ale również stosuje się dodatkowe uszczelniacze;

  • gwinty metryczne częściej pojawiają się w rozwiązaniach kompaktowych lub specjalistycznych.

3. Kształty i konfiguracje konstrukcyjne

Złączki są dostępne w następujących wariantach konstrukcyjnych:

• Łączniki proste przelotowe – do bezpośredniego przedłużania odcinków węży o tej samej średnicy;

• Króćce proste z gwintem zewnętrznym i choinką – do przyłączania węża do gwintowanego portu instalacji;

• Króćce kątowe z gwintem zewnętrznym i choinką – umożliwiają zmianę kierunku przepływu o 90°;

• Króćce proste z gwintem wewnętrznym i choinką – służą do łączenia węża z elementami posiadającymi gwint zewnętrzny;

• Trójniki T, Y i czwórniki (dla POM) – stosowane do rozdzielania lub scalania przepływu w instalacji.

4. Zakres temperatur roboczych

• Złączki mosiężne niklowane:

  • typowy zakres pracy od -20°C do +80°C, zależnie od zastosowanego przewodu PVC;

  • nikiel jako powłoka ochronna utrzymuje odporność na utlenianie nawet w warunkach podwyższonej wilgotności.

• Złączki z tworzywa POM:

  • zakres temperatur roboczych wynosi zazwyczaj od 0°C do +60°C;

  • POM zachowuje stabilność wymiarową w umiarkowanych temperaturach, jednak nie powinien pracować w bliskości źródeł ciepła.

Uwaga: PVC jako materiał przewodu ogranicza dopuszczalny zakres temperatury całej instalacji — zwykle do +60–70°C. W wyższych temperaturach wąż może zmięknąć, co obniża skuteczność połączenia na „choince”.

5. Ciśnienie robocze i szczelność

• Mosiężne złączki CPP PREMA:

  • przystosowane są do pracy przy ciśnieniu do 10 barów, a wybrane modele wytrzymują nawet 15 barów (przy poprawnym doborze średnicy i zastosowaniu opaski);

  • ciśnienie rozrywające połączenie zwykle przekracza 3–5 razy wartość nominalną.

• Złączki z POM:

  • deklarowane wartości robocze sięgają do 8–10 barów, w zależności od modelu;

  • wysoka szczelność zapewniana jest przez precyzyjne gniazda i odpowiedni dobór tolerancji.

6. Materiały uszczelniające i montażowe

• Uszczelnienie gwintów:

  • najczęściej używa się taśmy PTFE (teflonowej);

  • w niektórych przypadkach stosuje się pasty uszczelniające z dodatkiem pakuł lub o-ringów (dla wersji specjalnych).

• Dodatkowe zabezpieczenia:

  • opaski zaciskowe są rekomendowane przy ciśnieniach > 6 barów lub przy dużych wibracjach;

  • w standardowych warunkach wąż nasunięty na choinkę trzyma się stabilnie nawet bez opaski.

7. Właściwości mechaniczne i wykończenie powierzchni

• Mosiądz niklowany:

  • odporny na zarysowania, utlenianie i osady mineralne;

  • powierzchnia gładka, łatwa w utrzymaniu higieny;

  • nikiel nadaje metaliczny, estetyczny połysk.

• Tworzywo POM:

  • bardzo dobre właściwości ślizgowe;

  • odporność na ścieranie;

  • niska masa, co zmniejsza obciążenie konstrukcji.

8. Normy techniczne i tolerancje wymiarowe

• Tolerancje dla średnic i gwintów:

  • zazwyczaj ±0,1 mm na średnicy choinki;

  • gwinty wykonywane zgodnie z normami ISO lub DIN, zapewniając kompatybilność z armaturą branżową.

• Dokumentacja techniczna:

  • producent CPP PREMA zapewnia szczegółowe karty katalogowe z:

    • długościami całkowitymi,

    • średnicami zewnętrznymi choinki,

    • długościami gwintów,

    • momentami dokręcania.

Materiały zastosowane w produkcji złączek do węży PCV oferowanych przez CPP PREMA są kluczowym czynnikiem determinującym ich trwałość, odporność na korozję, łatwość montażu oraz kompatybilność chemiczną z przesyłanymi mediami. Dobór odpowiednich tworzyw konstrukcyjnych i metali, a także zastosowanie dodatkowych powłok zabezpieczających, przekłada się na wysoką jakość i niezawodność produktów tej kategorii.

W ofercie złączek do węży PCV CPP PREMA występują dwie podstawowe grupy materiałowe:

• mosiądz niklowany – stosowany w złączkach metalowych (króćce proste, króćce kątowe, króćce z gwintem zewnętrznym/wewnętrznym),

• tworzywo konstrukcyjne POM (polioksymetylen) – wykorzystywane w złączkach do węży z serii tworzywowych (łączniki proste, trójniki, kolanka, czwórniki).

Każdy z tych materiałów posiada unikalny zestaw właściwości, które sprawiają, że dana złączka lepiej sprawdza się w konkretnym środowisku pracy.

1. Mosiądz niklowany – właściwości i zalety

Mosiądz (stop miedzi z cynkiem) jest jednym z najczęściej stosowanych metali w produkcji elementów armatury przemysłowej, sanitarnej oraz pneumatycznej. Zastosowanie go jako materiału bazowego dla złączek CPP PREMA wynika z jego wyjątkowych właściwości mechanicznych i odporności na zużycie.

Cechy charakterystyczne mosiądzu:

• Wysoka wytrzymałość mechaniczna – doskonale znosi naprężenia ściskające i zginające;

• Dobra skrawalność – umożliwia dokładną obróbkę gwintów i powierzchni uszczelniających;

• Odporność na korozję atmosferyczną – mosiądz nie ulega rdzewieniu w standardowych warunkach;

• Zdolność do pracy z wodą pitną i użytkową – zgodnie z normami krajowymi (zależnie od składu).

Aby dodatkowo zwiększyć odporność na działanie wilgoci, związków chemicznych zawartych w wodzie oraz zjawisko odcynkowania (wypłukiwanie cynku z powierzchni), złączki CPP PREMA są pokrywane warstwą niklu technicznego.

2. Niklowanie – funkcja i korzyści

Niklowanie to proces pokrywania powierzchni metalu cienką warstwą niklu metodą galwaniczną. W przypadku złączek do węży PCV pełni ono kilka istotnych funkcji:

• Zwiększenie odporności na korozję – szczególnie w środowisku wilgotnym lub zawierającym sole mineralne (np. woda studzienna, woda obiegowa);

• Poprawa estetyki – powłoka niklu nadaje połyskliwą, jednolitą powierzchnię;

• Zwiększenie twardości powierzchniowej – co przekłada się na mniejszą podatność na zarysowania i ścieranie;

• Ułatwienie utrzymania higieny – powierzchnie niklowane są łatwe do czyszczenia i odporne na osady biologiczne.

Typowa grubość warstwy niklu w produktach CPP PREMA wynosi od 5 do 12 mikrometrów, co gwarantuje optymalne zabezpieczenie powierzchni przy zachowaniu precyzji gwintów i wymiarów krytycznych.

3. Tworzywo konstrukcyjne POM (polioksymetylen)

Złączki do węży wykonane z tworzywa sztucznego są produkowane z materiału inżynieryjnego o nazwie POM (inaczej: poliacetal, acetal, Delrin®). Jest to techniczne tworzywo sztuczne o bardzo dobrych właściwościach mechanicznych i chemicznych.

Główne właściwości POM:

• Wysoka stabilność wymiarowa – minimalna rozszerzalność cieplna, niska absorpcja wilgoci;

• Bardzo dobra wytrzymałość mechaniczna – POM nie pęka ani nie odkształca się pod obciążeniem dynamicznym;

• Dobre właściwości ślizgowe i odporność na ścieranie – istotne przy częstym montażu/demontażu;

• Odporność na wiele substancji chemicznych – m.in. alkohole, oleje, paliwa, detergenty.

Złączki wykonane z POM charakteryzują się również niską masą własną, co czyni je idealnym wyborem do aplikacji mobilnych lub w miejscach o ograniczonym udźwigu (np. lekkie ramiona maszyn, układy mobilne, przenośniki).

4. Dodatkowe komponenty i akcesoria materiałowe

Do prawidłowego montażu złączek zaleca się stosowanie następujących materiałów uzupełniających:

• opaski zaciskowe metalowe lub plastikowe – zabezpieczają wąż na końcówce typu choinka;

• taśma PTFE – zapewnia szczelność gwintów zewnętrznych;

• oringi z NBR, EPDM lub FKM – stosowane w wersjach z uszczelnieniem statycznym (na życzenie klienta lub w wersjach specjalnych).

5. Odporność materiałowa w zależności od medium roboczego

• Woda czysta i użytkowa – obie grupy materiałowe są odporne;

• Oleje techniczne i smary – zalecane złączki POM i mosiężne (weryfikacja MSDS środka);

• Środki chemiczne – POM wykazuje większą odporność, ale zawsze należy sprawdzić kartę odporności chemicznej;

• Powietrze sprężone – obie grupy złączek nadają się do pracy przy ciśnieniach do 10 barów

Prawidłowy montaż złączek do węży PCV ma kluczowe znaczenie dla zapewnienia szczelności, trwałości i bezpieczeństwa całej instalacji. Niezależnie od tego, czy stosujemy złączki mosiężne niklowane, czy wykonane z tworzywa POM, przestrzeganie zaleceń montażowych CPP PREMA pozwala na maksymalne wykorzystanie ich parametrów technicznych.

W niniejszej sekcji opisano szczegółowy proces instalacji złączek, dobór komponentów, techniki zabezpieczenia przed rozszczelnieniem oraz typowe błędy, jakich należy unikać.

1. Przygotowanie do montażu – narzędzia i akcesoria

Przed rozpoczęciem montażu przygotuj:

• odpowiednio dobrane złączki (średnica, gwint, kształt),

• wąż PVC o właściwej średnicy wewnętrznej,

• taśmę teflonową (PTFE) lub pastę uszczelniającą do gwintów,

• opaski zaciskowe (stalowe lub z tworzywa) – przy ciśnieniach powyżej 6 bar lub w przypadku długotrwałej pracy,

• klucze płaskie lub nastawne – do dokręcania gwintów (dla wersji mosiężnych),

• nożyk techniczny lub obcinarkę do węży – do przygotowania czystych zakończeń przewodu.

2. Dobór odpowiedniej złączki

Dobór złączki powinien uwzględniać:

• średnicę wewnętrzną węża – musi odpowiadać zewnętrznej średnicy choinki złączki;

• rodzaj gwintu – zgodny z portem, do którego będzie wkręcana złączka (np. G1/4, G3/8, M12);

• warunki pracy – mosiądz do aplikacji o podwyższonym ciśnieniu i temperaturze, POM do lekkich i mobilnych instalacji;

• kształt – prosty lub kątowy, zależnie od konfiguracji układu i wymaganego kierunku przepływu.

3. Przygotowanie węża PVC

Przed montażem należy:

• obciąć wąż równo – za pomocą obcinarki lub nożyka, pod kątem prostym;

• usunąć ewentualne zadziorności – wygładzenie końcówki zapobiega nieszczelności i ułatwia nasunięcie na choinkę;

• sprawdzić elastyczność węża – bardzo twarde przewody mogą wymagać podgrzania końcówki (np. suszarką techniczną) dla łatwiejszego nasunięcia.

4. Montaż złączki na wąż – krok po kroku

Dla złączek z końcówką typu „choinka” (karbowaną):

1. Nasuwanie węża:

   • wciśnij koniec węża na złączkę ruchem obrotowym, aż do pełnego osadzenia na ostatnim zwoju choinki;

   • w przypadku oporu – delikatnie podgrzej końcówkę węża ciepłym powietrzem (nie wolno używać otwartego ognia).

2. Zabezpieczenie opaską:

   • umieść opaskę zaciskową za ostatnim zwojem choinki;

   • dociągnij opaskę równomiernie, unikając nadmiernego ścisku, który może uszkodzić wąż;

   • stosuj stalowe opaski tylko w środowiskach suchych – w wilgoci zalecane są opaski nierdzewne lub z tworzywa.

5. Montaż gwintu – technika uszczelnienia

Dla gwintów G (BSPP – prostych):

• nałóż 3–5 zwojów taśmy PTFE zgodnie z kierunkiem gwintu;

• nawin taśmę ciasno, zaczynając od 1–2 mm za początkiem gwintu;

• dokręć złączkę ręcznie, a następnie użyj klucza, aby dokręcić do oporu (nie przekraczać momentu zalecanego w dokumentacji).

Dla gwintów R (BSPT – stożkowych):

• gwinty stożkowe mogą uszczelnić się samoczynnie przez docisk powierzchni, ale również zaleca się taśmę PTFE lub pastę uszczelniającą;

• dokręcanie powinno odbywać się z wyczuciem – nadmierna siła może uszkodzić gwint lub obudowę.

6. Kontrola montażu

Po zakończeniu montażu:

• sprawdź ręcznie stabilność połączenia wąż–choinka (powinien być nieruchomy);

• sprawdź szczelność gwintu przy pierwszym uruchomieniu instalacji (brak pęcherzyków powietrza lub wycieków cieczy);

• w przypadku wystąpienia nieszczelności – demontuj, oczyść, nałóż nową taśmę PTFE i powtórz montaż.

7. Demontaż i ponowny montaż

Złączki CPP PREMA są przeznaczone do wielokrotnego montażu/demontażu, jednak zaleca się:

• każdorazowe użycie nowej taśmy PTFE przy ponownym skręcaniu gwintów;

• nieużywanie wcześniej zdeformowanych węży (po długiej pracy mogą być luźne na złączce);

• unikanie ponownego stosowania pękniętych lub nadmiernie zużytych opasek.

8. Najczęstsze błędy montażowe – czego unikać

• Nieodpowiedni dobór średnicy – zbyt luźna choinka powoduje wycieki;

• Brak opaski zaciskowej w wymagających aplikacjach – może prowadzić do wysunięcia węża;

• Nadmierna siła przy dokręcaniu gwintu – skutkuje pęknięciem elementu lub zerwaniem gwintu;

• Brak uszczelnienia gwintu – powoduje nieszczelności przy pierwszym uruchomieniu;

• Montaż pod niewłaściwym kątem – skutkuje naprężeniem węża i jego degradacją w czasie pracy.

9. Wskazówki eksploatacyjne

• Regularnie kontroluj połączenia węży z choinkami – szczególnie w aplikacjach o dużej liczbie cykli start/stop;

• W warunkach przemysłowych stosuj tylko złączki odpowiednie do ciśnienia i temperatury;

• Unikaj naprężeń mechanicznych i wibracji działających bezpośrednio na złączki – stosuj uchwyty odciążające wąż.

1. Jak dobrać właściwą złączkę do konkretnego węża PVC?

Dobór złączki powinien opierać się na dokładnej analizie średnicy wewnętrznej węża, rodzaju zastosowanego medium oraz warunków ciśnieniowo-temperaturowych panujących w instalacji.

Dla przykładu:

• Jeśli posiadasz wąż PVC o średnicy wewnętrznej 8 mm, wybierz złączkę z końcówką typu choinka o zewnętrznej średnicy pierwszego rzędu zbliżonej do 8 mm lub nieco większej.

• Do zastosowań z wodą o ciśnieniu do 6 bar wystarczające będą złączki z POM, natomiast do instalacji sprężonego powietrza lub cieczy technicznych przy wyższych ciśnieniach warto wybrać złączki mosiężne niklowane, które zapewniają wyższą wytrzymałość.

Rada: zawsze sprawdź zakres średnic i ciśnień roboczych w dokumentacji technicznej lub karcie katalogowej CPP PREMA przed zakupem.

2. Czy złączki POM można stosować w instalacjach przemysłowych?

Tak, złączki z tworzywa POM doskonale sprawdzają się w wielu aplikacjach przemysłowych – szczególnie w środowiskach, gdzie kluczowe znaczenie mają:

• niewielka masa elementów (np. systemy z robotami przemysłowymi),

• dobra odporność chemiczna (instalacje z obecnością olejów, alkoholi, środków czyszczących),

• oraz niska temperatura pracy (do około +60°C).

Warto jednak unikać ich w układach narażonych na bardzo wysokie ciśnienia, gwałtowne uderzenia hydrauliczne lub promieniowanie UV – w takich przypadkach bezpieczniejszym wyborem będą złączki metalowe.

3. Jakie są zalecenia dotyczące uszczelniania gwintów w złączkach?

Sposób uszczelniania zależy od rodzaju gwintu:

• Gwinty G (BSPP) – są proste, wymagają zawsze dodatkowego uszczelnienia, najczęściej w postaci:

  • taśmy PTFE (2–4 zwoje na gwincie),

  • lub pasty uszczelniającej stosowanej w instalacjach wodnych czy gazowych.

• Gwinty R (BSPT) – są stożkowe, uszczelniają się częściowo przez docisk, ale dla pewności również stosuje się PTFE lub pasty.

Wskazówka: nie zaleca się stosowania pakuł z pastą przy złączkach z tworzywa POM – może dojść do przeciążenia lub pęknięcia gniazda.

4. Czy montaż opaski zaciskowej jest zawsze konieczny?

Opaska zaciskowa nie jest obowiązkowa we wszystkich przypadkach, ale zdecydowanie zalecana w poniższych sytuacjach:

• gdy ciśnienie robocze przekracza 6 bar,

• przy obecności wibracji, drgań lub zmian temperatury,

• w układach poziomych, gdzie istnieje ryzyko wysunięcia węża,

• gdy wąż był wcześniej używany lub ma oznaki utraty elastyczności.

Wybór opaski zależy od środowiska – stalowe w suchych warunkach, nierdzewne lub z tworzywa w środowisku wilgotnym.

5. Jak postępować, gdy po montażu pojawi się nieszczelność?

W przypadku stwierdzenia wycieku:

1. Zdemontuj złączkę – starannie odkręć i usuń pozostałości starej taśmy lub pasty.

2. Oczyść gwint – dokładnie sprawdź, czy nie doszło do jego uszkodzenia.

3. Nałóż nową taśmę PTFE – ciasno i równomiernie, zgodnie z kierunkiem gwintu.

4. Zamontuj ponownie – dokręć ręcznie, a następnie kluczem z wyczuciem (nie przekraczając momentu siły zalecanej przez producenta).

Jeśli nieszczelność dotyczy połączenia węża z choinką, należy sprawdzić:

• czy średnica węża była właściwa,

• czy wąż nie był zbyt stary lub zbyt twardy,

• czy opaska została dobrze zamocowana.

6. Czy złączki można wielokrotnie demontować i używać ponownie?

Zarówno złączki mosiężne, jak i POM mogą być używane wielokrotnie, jednak pod pewnymi warunkami:

• Zawsze wymieniaj taśmę PTFE przy każdym nowym montażu.

• Sprawdź stan gwintu – czy nie został uszkodzony, złamany, zanieczyszczony.

• Nie używaj złączek, których powierzchnie są zdeformowane lub wykazują ślady korozji (dotyczy to zwłaszcza modeli z POM).

• Jeśli wąż PVC był wcześniej zamontowany i posiada widoczne odkształcenia – przytnij końcówkę lub użyj nowego odcinka.

7. Czy złączki można stosować na zewnątrz, w ekspozycji na UV i warunki atmosferyczne?

Złączki metalowe (mosiądz niklowany) są odporne na warunki atmosferyczne, w tym deszcz, zmienne temperatury oraz promieniowanie UV – dzięki niklowaniu nie korodują i nie matowieją przez długi czas.

Z kolei złączki z POM nie powinny być długotrwale wystawiane na działanie promieni UV – może to prowadzić do degradacji tworzywa, pękania powierzchni i utraty elastyczności. W takich przypadkach zaleca się:

• osłony przeciwsłoneczne,

• montaż złączek w skrzynkach technicznych lub pod daszkami ochronnymi.

8. Czy można stosować złączki do innych typów węży niż PVC?

Tak, ale tylko pod warunkiem, że materiał i wymiary przewodu są kompatybilne z konstrukcją choinki i warunkami pracy. Najczęściej stosowane alternatywy to:

• PU (poliuretan) – większa elastyczność, wymaga pewniejszego zacisku;

• PE (polietylen) – możliwy do zastosowania, choć bardziej sztywny;

• PA (poliamid) – twardszy, zaleca się dobór choinek o agresywnym profilu i stosowanie opasek;

• Guma EPDM lub NBR – tylko dla złączek z szerszymi rowkami, może być wymagany klej techniczny.
