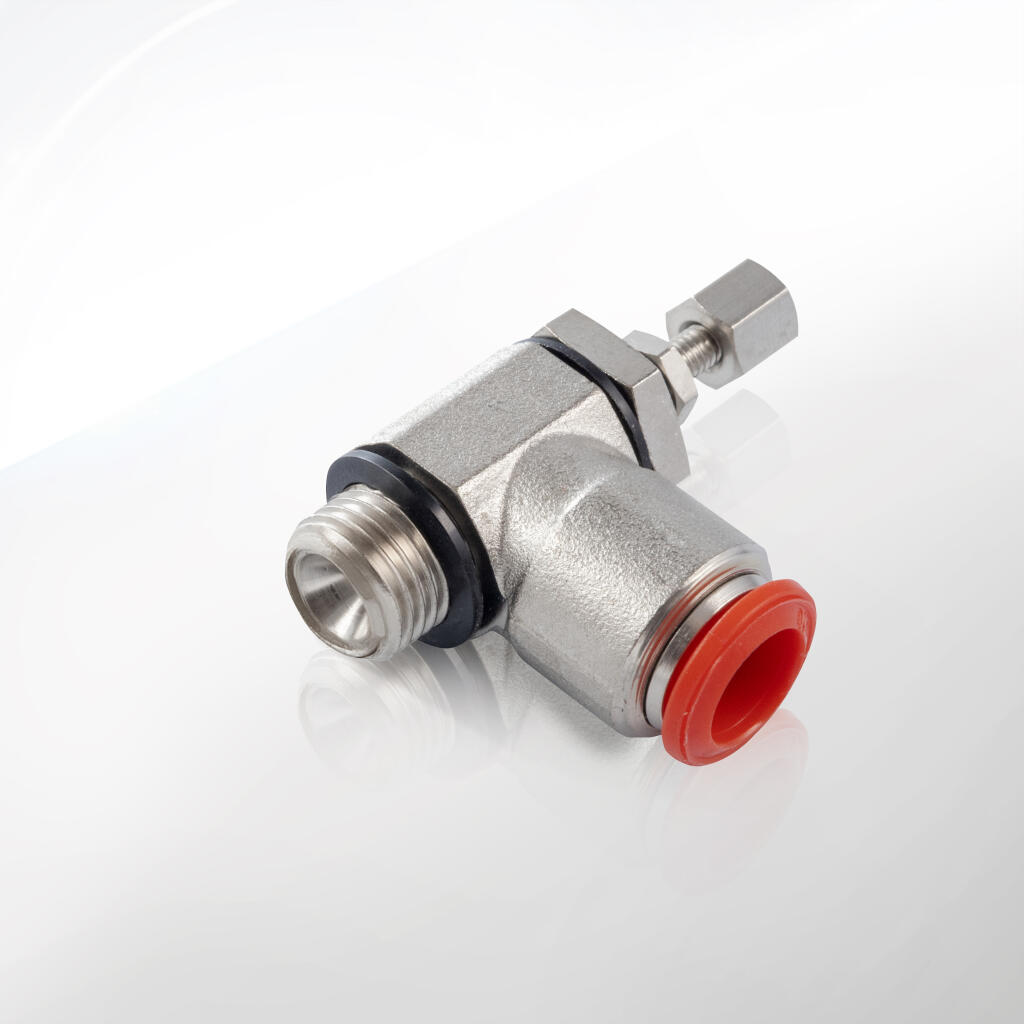

Zawory dławiąco - zwrotne kątowe wtykowe z gwintem zewnętrznym, regulacja pokrętłem typ 80.5082

Zawory dławiąco-zwrotne kątowe wtykowe z gwintem zewnętrznym i regulacją pokrętłem to wysoce specjalistyczne elementy układów pneumatycznych, cenione w wielu gałęziach przemysłu za swoją niezawodność, precyzję sterowania przepływem powietrza oraz prosty montaż. Produkty CPP PREMA z tej kategorii są projektowane, by sprostać najróżniejszym wymaganiom w zakresie kontroli prędkości działania siłowników i innego osprzętu pneumatycznego. Dzięki temu przedsiębiorstwa, warsztaty i producenci maszyn mogą z powodzeniem wykorzystywać je w liniach produkcyjnych, systemach montażowych czy rozwiązaniach zautomatyzowanych.

Wśród proponowanych modeli znajdziemy rozwiązania dostosowane do zróżnicowanych średnic węża (np. fi 4x2 mm, 6x4 mm, 8x6 mm, 10x8 mm, a także 12 mm w przypadku złączy wtykowych) oraz różne rodzaje gwintu (od M5 do G1/2). Tak szeroka gama wariantów pozwala na bezproblemowe wpasowanie się w istniejącą infrastrukturę pneumatyczną. Co więcej, każdy z tych zaworów powstał z użyciem wysokiej jakości mosiądzu niklowanego, zapewniającego nie tylko odporność na korozję, lecz także stabilność wymiarową i trwałość przez długi okres eksploatacji.

Ważnym atutem tych produktów jest możliwość precyzyjnej regulacji dławienia przy pomocy pokrętła. Regulacja ta pozwala ustalić prędkość przepływu w jednym kierunku, zapewniając przy tym swobodny przepływ (dzięki wewnętrznemu elementowi zwrotnemu) w kierunku przeciwnym. W praktyce oznacza to, że np. siłownik pneumatyczny może poruszać się wolno i płynnie przy ruchu roboczym, a wracać szybko i bez dławienia w drodze powrotnej. Taka funkcja daje duże oszczędności czasu w cyklu maszynowym, chroni delikatne elementy przed uderzeniami i zapewnia większe bezpieczeństwo obsługi.

CPP PREMA, jako producent o ugruntowanej pozycji rynkowej, dba o to, aby zawory odznaczały się nie tylko doskonałymi parametrami użytkowymi, lecz także ergonomiczną formą. Korpus kątowy daje bowiem duże możliwości aranżacyjne w ograniczonej przestrzeni. Wtykowy system montażu węża (push-in) ułatwia szybką instalację i serwis — wystarczy przyciąć wąż prostopadle i wcisnąć go do złącza. Zastosowanie gwintu zewnętrznego (M5, G1/8, G1/4 bądź G1/2 w zależności od modelu) pozwala wkręcić zawór bezpośrednio w otwór siłownika, rozdzielacza lub innego podzespołu pneumatycznego.

W niniejszej rodzinie produktów znajdują się m.in. następujące pozycje:

• Zawór dławiąco-zwrotny skręcany M5 na wąż fi 4x2 mm z regulacją pokrętłem, mosiądz niklowany

• Zawór dławiąco-zwrotny skręcany M5 na wąż fi 6x4 mm z regulacją pokrętłem, mosiądz niklowany

• Zawór dławiąco-zwrotny skręcany G1/8 na wąż fi 6x4 mm z regulacją pokrętłem, mosiądz niklowany

• Zawór dławiąco-zwrotny skręcany G1/4 na wąż fi 6x4 mm z regulacją pokrętłem, mosiądz niklowany

• Zawór dławiąco-zwrotny skręcany G1/8 na wąż fi 8x6 mm z regulacją pokrętłem, mosiądz niklowany

• Zawór dławiąco-zwrotny skręcany G1/4 na wąż fi 8x6 mm z regulacją pokrętłem, mosiądz niklowany

• Zawór dławiąco-zwrotny skręcany G1/4 na wąż fi 10x8 mm z regulacją pokrętłem, mosiądz niklowany

• Zawór dławiąco-zwrotny wtykowy z regulacją pokrętłem G1/2 fi 12 mm, mosiądz niklowany /8958-A/

• Zawór dławiąco-zwrotny wtykowy z regulacją pokrętłem G1/8 fi 6 mm, mosiądz niklowany /8958-A/

Każdy z modeli charakteryzuje się kątem 90°, który pozwala na kompaktowe prowadzenie przewodu. Zwarta budowa ułatwia montaż nawet w miejscach, gdzie dostęp jest mocno utrudniony. Ponadto rozwiązanie z tzw. pokrętłem zapewnia wygodę i szybkość regulacji w warunkach przemysłowych — operator nie musi sięgać po dodatkowe narzędzia (jak śrubokręt), lecz po prostu kręci pokrętłem w odpowiednim kierunku, aby zmieniać poziom dławienia.

Seria ta jest przeznaczona głównie do pracy ze sprężonym powietrzem w typowym zakresie ciśnienia do 10 bar. Projektanci zwracają jednak uwagę na dokładność filtracji powietrza (zwykle zaleca się filtr 40 µm bądź nawet dokładniejszy) i smarowanie mgłą olejową, aby wydłużyć żywotność elementów uszczelniających i iglic. Zakres temperatur pracy (od 0°C do +60°C) jest w zupełności wystarczający dla większości standardowych aplikacji przemysłowych, takich jak linie montażowe, pakowanie czy robotyka przemysłowa.

Kolejnym aspektem, na który warto zwrócić uwagę, jest fakt, że zawory te spełniają funkcję „2 w 1”: dławienia oraz zaworu zwrotnego. W efekcie zamiast stosować dwa oddzielne komponenty, wystarczy użyć jednego zaworu. To z kolei upraszcza instalację, zmniejsza liczbę połączeń, ogranicza liczbę potencjalnych punktów nieszczelności oraz finalnie przyczynia się do spadku kosztów. W wielu zakładach taki minimalizm konstrukcyjny jest bardzo istotny, zwłaszcza przy modernizacjach linii produkcyjnych, gdzie każda oszczędność miejsca i czasu montażu przekłada się na lepszą efektywność.

W praktyce te zawory najczęściej montuje się bezpośrednio w przyłączu siłownika, aby bezpośrednio kontrolować prędkość jego ruchu. Przy ruchu „roboczym” powietrze jest zdławione poprzez ustawienie iglicy (sterowanej pokrętłem), natomiast przy ruchu powrotnym zawór zachowuje się jak klasyczny zawór zwrotny, przepuszczając medium bez istotnych oporów. Taka koncepcja pozwala uniknąć zbędnych spowolnień w drodze powrotnej, co zmniejsza czasy cykli i zwiększa wydajność produkcji.

Z perspektywy BHP i niezawodności zawory dławiąco-zwrotne kątowe wtykowe z gwintem zewnętrznym, regulowane pokrętłem, są pewnym wyborem. Projekt CPP PREMA uwzględnia solidne uszczelnienia (NBR) i wykończenie powierzchni (nikiel), co oznacza, że nawet przy intensywnym użytkowaniu i wibracjach zachowują pierwotne parametry. Użytkownicy cenią sobie także intuicyjność obsługi: wystarczy obrócić pokrętło, by precyzyjnie zmienić prędkość siłownika. Nie ma tu ryzyka, że nastawa zostanie przypadkowo przestawiona, bo konstrukcja pokrętła jest dość stabilna i wymaga celowego działania operatora.

Zawory dławiąco-zwrotne kątowe wtykowe z gwintem zewnętrznym, regulowane pokrętłem, znajdują bardzo szerokie zastosowanie w różnych branżach i sytuacjach, w których stosuje się siłowniki pneumatyczne i inne urządzenia zasilane sprężonym powietrzem. Poniżej przedstawiamy listę najważniejszych obszarów oraz przykłady konkretnych wdrożeń, pozwalających w pełni docenić funkcjonalność tych zaworów:

1. Linie montażowe w przemyśle samochodowym
   W halach produkcyjnych sektora automotive, precyzja i powtarzalność pracy siłowników przekłada się na jakość montowanego pojazdu. Zawory dławiąco-zwrotne kątowe wtykowe pozwalają ustawić idealne prędkości dociskania czy podnoszenia części karoserii, zapewniając płynność i brak gwałtownych ruchów. W drodze powrotnej siłownik nie traci cennego czasu, co przyczynia się do skrócenia całkowitego cyklu montażu. Regulacja pokrętłem ułatwia szybką korektę parametrów, bez konieczności długotrwałego wyłączania linii.

2. Przemysł spożywczy i napojowy
   Produkcja żywności i napojów często wykorzystuje siłowniki do manipulowania delikatnymi opakowaniami, takimi jak butelki PET, kartony czy puszki. Zawory dławiąco-zwrotne kątowe gwarantują, że produkt nie ulegnie zgnieceniu w trakcie docisku, a jednocześnie przy powrocie tłoka nie powstanie ryzyko spowolnienia linii. Mosiądz niklowany jest materiałem łatwym w czyszczeniu i dobrze znosi standardowe środki dezynfekujące używane w branży spożywczej.

3. Urządzenia pakujące i etykietujące
   Maszyny do pakowania w folie, kartony czy woreczki strunowe nierzadko używają siłowników do dociskania lub termicznego zgrzewania. Zbyt wysoka prędkość docisku może uszkodzić opakowanie, a zbyt niska wydłużyć proces pakowania. Zawory dławiąco-zwrotne kątowe wtykowe z regulacją pokrętłem dają możliwość optymalnego ustawienia, by uniknąć marnotrawstwa surowców i przyspieszyć produkcję. Dzięki wtykowym przyłączom, ewentualna wymiana przewodów czy samych zaworów jest szybka i nie powoduje długich przestojów.

4. Przemysł elektroniczny i montaż komponentów
   Podczas składania precyzyjnych elementów (np. płytki PCB, układy scalone, delikatne czujniki), istotne jest, aby siłownik poruszał się z równomierną prędkością i nie wywoływał wstrząsów mogących uszkodzić drogie podzespoły. Zawory dławiąco-zwrotne kątowe pomagają uzyskać kontrolowaną prędkość ruchu, a pokrętło pozwala na natychmiastową korektę, jeśli zmienią się warunki montażu.

5. Maszyny stolarskie i obróbka drewna
   W procesach typu docisk materiału, cięcie, formatowanie itp. siłowniki muszą delikatnie przesuwać lub blokować drewno, by uniknąć pęknięć czy zarysowań. Dławienie umożliwia wolny i precyzyjny ruch docisku, a przepływ zwrotny gwarantuje szybką gotowość do kolejnego cyklu. W warsztatach, gdzie liczy się każdy centymetr przestrzeni, konstrukcja kątowa zaworów i wtykowy system montażu węża to dodatkowe ułatwienie.

6. Branża farmaceutyczna
   W obszarze produkcji leków czy kosmetyków czystość, higiena i delikatność pracy odgrywają kluczową rolę. Zawory wtykowe w mosiądzu niklowanym pozwalają na utrzymanie linii w sterylnym stanie oraz błyskawiczne rozłączenie przewodów celem przemycia lub zdezynfekowania instalacji. Możliwość szybkiej regulacji prędkości ruchu siłownika minimalizuje ryzyko zalania, przepełnienia czy uszkodzenia opakowania z lekiem.

7. Automatyzacja magazynowa i transport wewnętrzny
   Różnego rodzaju roboty mobilne, podajniki czy chwytaki w magazynach muszą działać sprawnie, bez zbędnych opóźnień. Zawory dławiąco-zwrotne zapewniają płynny rozruch i przyspieszenie, a przy powrocie – szybki spust powietrza. Pozwala to lepiej zorganizować przepływ towarów i ograniczyć zatory na liniach transportowych.

8. Branża chemiczna (wybrane aplikacje)
   Tam, gdzie nie występują agresywne media bezpośrednio oddziałujące na mosiądz, zawory dławiąco-zwrotne kątowe wtykowe sprawdzają się jako elementy precyzyjnych układów dozujących. Dzięki niewielkiej masie i kompaktowym wymiarom można je montować w ciasnych przestrzeniach instalacji. Należy jednak pamiętać, że w kontakcie z substancjami żrącymi trzeba dobierać bardziej odporne materiały (np. stal nierdzewna). W standardowych warunkach (sprężone powietrze, brak agresywnych chemikaliów) niklowany mosiądz w zupełności wystarcza.

9. Robotyka i linie testowe
   W systemach testowych, gdzie sprawdzane są parametry różnych komponentów (np. części mechanicznych), siłowniki z zaworami dławiąco-zwrotnymi realizują precyzyjne cykle dociskania bądź blokowania przedmiotu. Można w ten sposób badać wytrzymałość czy szczelność, przy zachowaniu stabilnych warunków i powtarzalnych ruchów. Pokrętło regulacyjne przydaje się do szybkiej adaptacji stanowiska testowego do nowych wymagań.

10. Aplikacje w niewielkich warsztatach i liniach prototypowych
    Nie tylko wielkie fabryki zyskują na zastosowaniu tych zaworów. Również małe firmy, projektanci prototypów czy warsztaty rzemieślnicze docenią możliwość szybkiego podłączenia i regulacji prędkości siłownika. Wtykowy system push-in usprawnia wielokrotne przekonfigurowanie układu, co w fazie projektowania bywa niezwykle cenne.

11. Instalacje szkoleniowe i edukacyjne
    Szkoły zawodowe, uczelnie techniczne i centra szkoleniowe wykorzystują zawory dławiąco-zwrotne do pokazów i nauki, bo umożliwiają studentom poznanie zasady dławienia, funkcji zwrotnej czy wpływu regulacji przepływu na ruch siłownika. Kątowa budowa i pokrętło to atuty, które ułatwiają zrozumienie i obserwację zjawisk zachodzących w systemie pneumatycznym.

12. Maszyny specjalistyczne i niestandardowe projekty
    Istnieje wiele aplikacji specyficznych (np. linie do testów szczelności, aparatura naukowa, urządzenia pomiarowe), w których controlling przepływu powietrza w jedną stronę z jednoczesnym swobodnym powrotem jest kluczowy. Zawór dławiąco-zwrotny kątowy wtykowy w takich przypadkach umożliwia płynną regulację, a jednocześnie ogranicza konieczność stosowania wielu oddzielnych elementów. Montaż gwintowy i wtykowy pozwala też na łatwą rozbudowę urządzenia o kolejne moduły.

13. Systemy w sektorze rolniczym
    Pneumatyka bywa wykorzystywana przy maszynach rolniczych – do sortowania warzyw i owoców, sterowania klapami silosów czy przenośników. Również tam liczy się płynność ruchu, a jednocześnie szybki powrót. Zawory kątowe wtykowe z regulacją pokrętłem mogą obsługiwać węże różnej średnicy, co daje rolnikom i inżynierom swobodę w projektowaniu niezawodnych urządzeń.

14. Przemysł morski i okrętownictwo (ograniczone zastosowanie)
    Jeśli warunki korozyjne nie są zbyt surowe (np. brak bezpośredniego kontaktu z wodą morską czy solanką), mosiądz niklowany potrafi zachować trwałość na wystarczająco długi czas. Układy pneumatyczne wspierające operacje w portach czy statkach często bazują na zaworach dławiąco-zwrotnych, by regulować różne czynności mechaniczne.

15. Modernizacje i wymiana starych układów
    Zawory te doskonale sprawdzają się także w sytuacjach, gdy firma postanawia zmodernizować swoje maszyny i poprawić ich wydajność. Można wówczas zastąpić stare, toporne zawory dławiące nowoczesnymi zaworami dławiąco-zwrotnymi kątowymi, co nie tylko przyspiesza procesy, lecz także minimalizuje liczbę elementów w całym układzie.

16. Zastosowania hobbystyczne i amatorskie
    Czasem pasjonaci modelarstwa, majsterkowicze czy konstruktorzy niewielkich projektów pneumatycznych wybierają takie zawory, by zrealizować ciekawe i nieszablonowe pomysły, np. amatorskie roboty, siłowniki do precyzyjnego sterowania. Prosta regulacja i niewielki koszt to spore atuty w takich przedsięwzięciach.

17. Zastosowania w mechatronice i systemach sterowania
    W mechatronice łączy się mechanikę, elektronikę i informatykę, a siłowniki są często kluczowym elementem ruchomym. Dzięki zaworom z funkcją dławiąco-zwrotną z łatwością definiuje się prędkości poszczególnych ruchów. Pokrętło umożliwia operatorowi szybką korektę w razie zmiany wymagań programowych lub gdy potrzeba delikatniejszego docisku.

18. Technologie bezpieczeństwa
    W niektórych systemach bezpieczeństwa (np. szybki wyrzut blokad, zamknięcie określonych przejść) zawory dławiąco-zwrotne mogą wspomagać kontrolowane wygaszanie ruchu siłownika. W przypadku alarmu istotne jest, by pewne mechanizmy zareagowały natychmiast (przez kierunek zwrotny zaworu), natomiast w normalnych warunkach – by ruch był łagodny i regulowany.

19. Aplikacje wysokiego standardu czystości
    Mosiądz niklowany jest stosunkowo łatwy do utrzymania w czystości, a w zestawieniu z uszczelnieniami NBR i prostą budową kątową stanowi przyjazne rozwiązanie do systemów tzw. „czystego powietrza”. Często tego typu rozwiązania są potrzebne w laboratoriach czy w działach R&D przedsiębiorstw.

Precyzyjne dane techniczne stanowią fundament do zrozumienia, jak zawory dławiąco-zwrotne kątowe wtykowe z gwintem zewnętrznym i regulacją pokrętłem funkcjonują, w jakim zakresie mogą pracować oraz jak dostosować je do wymagań konkretnej aplikacji. Poniżej przedstawiamy główne parametry, na które należy zwrócić uwagę:

1. Zakres ciśnienia roboczego

   • Maksymalne ciśnienie pracy najczęściej sięga 10 bar. To powszechnie uznawany standard w aplikacjach przemysłowych, w których sprężone powietrze jest nośnikiem energii do napędzania siłowników.

   • Minimalne ciśnienie otwarcia elementu zwrotnego bywa rzędu 0,15–0,2 bar. W praktyce oznacza to, że aby przepływ zwrotny był w pełni efektywny, należy utrzymywać ciśnienie powyżej tej wartości.

2. Zakres temperatur pracy

   • Typowe wartości to od 0°C do +60°C. W niższych temperaturach uszczelnienia NBR mogą tracić elastyczność, a w wyższych powyżej 80°C mogą się odkształcać lub degradować.

   • Z tego względu zaleca się eksploatację w standardowych warunkach przemysłowych, w których temperatura otoczenia nie przekracza 60°C. Przekroczenie tego limitu może skrócić żywotność zaworu.

3. Gwint zewnętrzny

   • Dostępne rozmiary to głównie M5, G1/8, G1/4, G3/8 i G1/2. Wybór odpowiedniego gwintu zależy od wymagań instalacji — trzeba zweryfikować otwór w korpusie siłownika lub innego elementu (np. zespół przygotowania powietrza czy blok rozdzielaczy).

   • Precyzja wykonania gwintu ma duże znaczenie dla szczelności i łatwości montażu. W przypadku gwintów stożkowych i cylindrycznych używa się np. taśmy teflonowej lub innego środka do uszczelnienia zewnętrznego.

4. Rodzaj połączenia węża

   • System wtykowy (push-in) oferowany przez CPP PREMA umożliwia szybkie wpięcie i wypięcie węża o określonej średnicy zewnętrznej. Można znaleźć modele dedykowane do fi 4x2 mm, 6x4 mm, 8x6 mm, 10x8 mm czy 12 mm.

   • Ważne jest właściwe przycięcie węża (pod kątem 90° do osi), co zapewnia dobre uszczelnienie. Po wsunięciu węża w gniazdo, specjalny pierścień blokujący trzyma go na swoim miejscu.

5. Kątowa budowa (90°)

   • Dzięki takiemu wyprofilowaniu przepływ powietrza zmienia kierunek o 90°, co eliminuje potrzebę montowania dodatkowych kolanek czy złączek.

   • Korpus kątowy minimalizuje długość rurociągu w miejscu przyłączenia siłownika, oszczędzając przestrzeń i upraszczając układ.

6. Regulacja pokrętłem

   • Każdy zawór wyposażony jest w pokrętło pozwalające na płynną i dość precyzyjną zmianę natężenia przepływu w kierunku dławionym.

   • Zwykle wystarcza kilka obrotów (często w zakresie 1–2 obrotów) do uzyskania istotnej zmiany prędkości ruchu siłownika. Obrót w kierunku zgodnym z ruchem wskazówek zegara zwiększa dławienie (czyli zmniejsza przepływ), a w kierunku przeciwnym je ogranicza.

7. Funkcja zwrotna

   • W kierunku przeciwnym do dławienia zawór działa jako zawór zwrotny, umożliwiając swobodny przepływ powietrza z minimalnym oporem.

   • Ta charakterystyka pozwala na szybki powrót siłownika do pozycji wyjściowej, bez konieczności pokonywania dodatkowych oporów lub tracenia energii sprężonego powietrza.

8. Materiały

   • Korpus z mosiądzu niklowanego zapewnia wytrzymałość mechaniczną i odporność na korozję. Nikiel sprawia, że powierzchnia jest gładka, co ogranicza przywieranie zanieczyszczeń.

   • Uszczelnienia najczęściej wykonane z NBR (kauczuk nitrylowy), który cechuje się odpornością na oleje i standardowe smary.

   • Iglica może być wykonana z mosiądzu albo stali, często dodatkowo pokrytej warstwą ochronną (cynk). Dzięki temu nie ulega łatwemu zużyciu nawet przy intensywnej eksploatacji.

9. Rozmiar i waga

   • Zawory kątowe wtykowe są z natury dość kompaktowe. Szczegółowe wymiary (długość całkowita, wysokość pokrętła, rozstaw itp.) różnią się w zależności od średnicy gwintu i fi węża.

   • Waga zaworów jest niewielka, więc nie obciąża nadmiernie siłownika ani konstrukcji maszyny.

10. Strzałki i oznaczenia na korpusie

• Producent umieszcza zwykle strzałkę wskazującą kierunek dławienia (lub dopuszcza, by kierunek został opisany w dokumentacji). Ta informacja jest kluczowa dla poprawnego montażu.

• Nieprawidłowe wkręcenie zaworu może skutkować brakiem dławienia w ruchu „roboczym” i odwrotnie.

11. Minimalne ciśnienie i przepływ

• Aby zawór działał prawidłowo, ciśnienie nie może spaść poniżej pewnego poziomu (zwykle ok. 1–2 bar). Przy niskich wartościach ciśnienie w układzie może być niewystarczające do przełamania siły sprężyny lub wytworzenia stabilnego przepływu.

• Przepływ (NL/min) zależy od ustawienia dławienia, średnicy węża oraz wartości ciśnienia zasilania. Dokumentacja często zawiera wykresy lub tabele, ułatwiające oszacowanie prędkości ruchu siłownika przy danym ustawieniu.

12. Możliwość pracy w pozycji dowolnej

• Zazwyczaj pozycja montażu nie ma znaczenia – zawór może pracować pionowo, poziomo, skośnie. Istotne jest jedynie, aby dostęp do pokrętła był wygodny i aby strzałka kierunku dławienia była zgodna z założoną koncepcją.

• W praktyce, montaż kątowy i wtykowy pozwala uniknąć niewygodnych i długich odcinków przewodów.

13. Wymagania dotyczące jakości sprężonego powietrza

• Producent zaleca stosowanie filtracji powietrza (np. 40 µm) i ewentualnie smarowania mgłą olejową (2–5 kropli/m³), co przedłuża żywotność iglic i uszczelnień.

• Zanieczyszczenia, takie jak pył czy rdza, mogą blokować iglicę, utrudniając regulację lub powodując przedwczesne zużycie elementów mechanicznych.

14. Zalecenia co do momentu dokręcania

• Mosiądz, choć wytrzymały, jest bardziej wrażliwy na zbyt mocne dociąganie gwintu niż np. stal. Dlatego rekomenduje się umiar i stosowanie klucza dynamometrycznego (jeśli wymagają tego rygorystyczne normy zakładowe).

• Zbyt słabe dokręcenie może skutkować nieszczelnością. W większości przypadków taśma teflonowa lub pasta uszczelniająca wystarczają do zapewnienia szczelności.

15. Dokładność regulacji

• Zawór można uznać za element „precyzyjny” w tym sensie, że niewielki obrót pokrętła potrafi znacząco zmienić przepływ. Dzięki temu można dopasować prędkość siłownika z dużą dokładnością.

• Jednak w aplikacjach wymagających ekstremalnie małych przepływów (mikroprzepływy) warto sprawdzić w dokumentacji, czy dany model spełni wymagania.

16. Odporność na wibracje i uderzenia

• Konstrukcja kątowa i solidne gwinty pozwalają na pracę w środowiskach, gdzie maszyny podlegają drganiom (np. prasy, wtryskarki, przenośniki).

• Pokrętło zwykle nie ulega samoistnemu odkręcaniu się, jednak w warunkach intensywnych drgań wskazana jest okresowa kontrola ustawienia.

17. Kierunek przepływu dławionego

• Możemy określić, że np. kierunek dławiony dotyczy ruchu „wysuwu” siłownika, a kierunek zwrotny – ruchu „powrotu”. Zadaniem użytkownika jest jednak montaż zgodnie z potrzebami aplikacji.

• Niektóre modele mają czytelne oznaczenia IN (wejście) i OUT (wyjście). W kątowych zaworach wtykowych często jest to strzałka i opis, wskazujące, gdzie przypada dławienie.

18. Długość life-cycle

• Przy standardowym użytkowaniu w warunkach 3–8 bar i temperaturze otoczenia do 40°C, zawory te mogą działać bez zarzutu przez tysiące lub setki tysięcy cykli, o ile przestrzegane są zalecenia dotyczące filtracji powietrza.

• Ewentualne uszkodzenia najczęściej wynikają z zabrudzeń, zbyt wysokiego ciśnienia lub niewłaściwego montażu.

19. Dostępne opcje

• Różne fi węży, różne gwinty, różna wielkość pokrętła. Czasem producent oferuje wersje z nakrętką kontrującą bądź inne rozwiązania zapobiegające niepożądanym zmianom nastawy.

• Istnieją również zawory wyposażone w dodatkowe tłumiki czy filtry akustyczne, jednak w standardowej wersji (tu opisywanej) mamy „czysty” zawór dławiąco-zwrotny kątowy z pokrętłem.

Zastosowanie odpowiednich materiałów w produkcji zaworów dławiąco-zwrotnych kątowych wtykowych z gwintem zewnętrznym, regulowanych pokrętłem, ma kluczowe znaczenie dla ich trwałości, odporności na korozję oraz stabilności pracy w wymagających warunkach przemysłowych. Poniżej opisano najważniejsze aspekty związane z doborem surowców i ich obróbką:

1. Korpus z mosiądzu niklowanego

   • Mosiądz (najczęściej stop miedzi i cynku w odpowiednich proporcjach) jest ceniony za swoje właściwości mechaniczne, łatwość obróbki i umiarkowaną masę. Stanowi materiał wystarczająco sztywny, by wytrzymać ciśnienia do 10 bar.

   • Niklowanie sprawia, że powierzchnia korpusu zyskuje dodatkową odporność na korozję, utlenianie i działanie czynników zewnętrznych. Jest też gładka, co utrudnia przywieranie zanieczyszczeń i ułatwia utrzymanie czystości.

   • Mosiądz niklowany cechuje się także dobrą przewodnością cieplną, jednak w układach pneumatycznych aspekt ten rzadko bywa kluczowy.

2. Elementy regulacyjne z tworzyw sztucznych

   • Pokrętło najczęściej wykonane jest z wysokiej jakości tworzywa (np. poliamid, politereftalan butylenu PBT, czy poliwęglan wzmocniony), które wyróżnia się wytrzymałością i odpornością na uderzenia.

   • Rozwiązanie takie gwarantuje, że manipulowanie pokrętłem będzie wygodne i ergonomiczne, a w razie przypadkowego uderzenia – pokrętło nie ulegnie natychmiastowemu zniszczeniu.

3. Iglica dławienia

   • Iglica, odpowiedzialna za zmniejszanie przekroju przepływu, bywa wykonywana ze stali lub mosiądzu, często pokrytego powłoką przeciwzużyciową (cynk, nikiel).

   • Dokładność wykonania tej części wpływa na precyzję regulacji. Stożkowa lub specjalnie wyprofilowana końcówka iglicy musi pasować do gniazda w korpusie, by uniknąć wycieków i umożliwić płynne zmiany przepływu.

4. Sprężyna elementu zwrotnego

   • W zaworach dławiąco-zwrotnych występuje sprężyna pozwalająca na unoszenie się grzybka zwrotnego lub kulki (zależnie od konstrukcji) w kierunku przeciwnym do dławienia.

   • Materiałem jest przeważnie stal sprężynowa (np. stal węglowa w gatunku odpowiednim do odkształceń sprężystych). Ważne jest, aby sprężyna nie traciła swoich właściwości w standardowym zakresie temperatur pracy.

5. Uszczelki NBR

   • Kauczuk nitrylowy (NBR) to jeden z najpopularniejszych elastomerów w pneumatyce. Jego atutami są: odporność na oleje i smary, elastyczność w typowym zakresie temperatur, niska ścieralność i stosunkowo niska cena.

   • Dzięki tym właściwościom uszczelki NBR pomagają utrzymać szczelność w punkcie styku iglicy i korpusu oraz w złączu wtykowym (pierścień zaciskowy).

6. Złącze push-in

   • Składa się z pierścienia rozprężnego (często metalowy, np. ze stali nierdzewnej) oraz okrągłego „uchwytu” z tworzywa, który zaciska się na wężu, gdy ten zostaje wepchnięty do środka.

   • Konstrukcja takiego złącza musi być odpowiednio elastyczna, by zapewnić mocne trzymanie węża przy ciśnieniu do 10 bar, a zarazem łatwą deinstalację (wystarczy wcisnąć pierścień i pociągnąć wąż).

7. Warstwy ochronne i estetyka

   • Niklowanie korpusu to nie tylko walor estetyczny — duża twardość i nieporowatość warstwy niklu chroni przed czynnikami korozyjnymi.

   • W procesie produkcji mosiądz jest najpierw odlewany bądź toczony, a następnie poddawany obróbce mechanicznej, polerowaniu i galwanizowaniu (niklowaniu). Taka sekwencja działań zapewnia wysoką jakość powierzchni i długotrwałą ochronę.

8. Optymalizacja masy

   • Wybór mosiądzu (zamiast stali) i tworzywa sztucznego (zamiast metalu) dla części regulacyjnych ma na celu ograniczenie masy całkowitej zaworu. Ma to znaczenie zwłaszcza w aplikacjach mobilnych lub tam, gdzie liczy się obniżenie bezwładności ruchomych elementów.

9. Odporność na media

   • Standardowo zawory są dedykowane do sprężonego powietrza. W przypadku kontaktu z innymi mediami (np. gazy obojętne), najczęściej mosiądz niklowany i NBR radzą sobie poprawnie, o ile te media nie działają agresywnie chemicznie.

   • Jeśli instalacja wymaga pracy w wysoce korozyjnych środowiskach lub w strefach zagrożenia wybuchem, należy sprawdzić, czy dany model spełnia dodatkowe normy (np. ATEX).

10. Wpływ temperatury na materiały

• W temperaturach poniżej 0°C tworzywa sztuczne (pokrętło, elementy złącza) i uszczelki NBR twardnieją, tracąc część elastyczności. Pojawić się mogą drobne nieszczelności lub utrudniony ruch iglicy.

• Z kolei przy temperaturach powyżej +60°C do +80°C NBR zaczyna się starzeć, co skraca żywotność zaworu. Dotyczy to również właściwości mechanicznych tworzyw sztucznych w pobliżu granicznych wartości.

11. Obróbka CNC i kontrola jakości

• Produkcja korpusu z mosiądzu często obejmuje procesy toczenia i frezowania na maszynach CNC. Następnie następuje kontrola wymiarów kluczowych (np. gwint, średnica kanałów) w celu zapewnienia szczelności i właściwych przepływów.

• Iglica i sprężyna też muszą być zbadane pod kątem dopasowania do gniazda. Każda niewielka nieszczelność w strefie dławienia mogłaby zakłócać pracę systemu.

12. Konfiguracja gwintu w korpusie

• Gwint zewnętrzny wymaga, by w korpusie był odpowiedni otwór i kołnierz do wkręcania w siłownik lub inny element. Producenci często zalecają użycie taśmy PTFE bądź szczeliwa, co zapobiega mikronieszczelnościom przy łączeniu.

• Niektóre wersje gwintu (np. stożkowy NPT) nie są standardem w Europie, ale można je spotkać na rynkach międzynarodowych. Najczęściej jednak stosuje się G (BSPP) o profilu cylindrycznym.

13. Połączenie tworzywo–metal

• W miejscu, w którym pokrętło z tworzywa sztucznego styka się z iglicą (metal), ważne jest zapewnienie odpowiedniego spasowania i uniknięcie zjawiska ścierania. W niektórych modelach występuje dodatkowa tuleja metalowa lub łożysko stożkowe, co poprawia płynność i precyzję regulacji.

14. Sposób oznaczania zaworów

• Wersje przeznaczone do większych przepływów (np. fi 10x8 mm, fi 12 mm) różnią się budową kanałów wewnętrznych i przekrojem gniazda iglicy. Producent najczęściej wskazuje w dokumentacji, jaka jest wartość K_v lub ilu Nl/min można się spodziewać przy danym ciśnieniu.

• Informacje takie pozwalają inżynierom i projektantom maszyn wyliczyć, czy zawór wystarczy do uzyskania potrzebnej prędkości siłownika.

15. Trwałość powłoki niklowej

• Jakość procesu galwanicznego (niklowania) ma kluczowe znaczenie dla odporności korozyjnej. Grubość i jednorodność warstwy musi być na tyle duża, by wytrzymać długą ekspozycję na wilgoć czy mgłę olejową.

• W rzadkich przypadkach, w aplikacjach agresywnych chemicznie, nawet powłoka niklu może nie wystarczyć. Wtedy rozważa się zawory z innych stopów lub powłoki chromowe.

16. Sprężyna i element zwrotny

• Podczas przepływu w kierunku zwrotnym sprężyna zostaje ściśnięta, a element (kulka, grzybek) otwiera przepływ. W kierunku dławionym element jest dociskany do gniazda i przepływ przechodzi przez szczelinę dławienia, regulowaną iglicą.

• Materiał kulki czy grzybka to często tworzywo (np. POM) lub metal pokryty gumową nakładką (NBR), co umożliwia miękkie i szczelne przyleganie.

17. Złączki o podwyższonej wytrzymałości

• W niektórych sytuacjach (np. drgania, wstrząsy) kluczowe jest, by wąż nie wysunął się z złącza. W standardowych wtykach push-in mechanizm zapobiegający wysunięciu jest dość skuteczny, ale istnieją modele z dodatkowymi nakrętkami lub ząbkami.

• M5 bywa drobny i delikatny, dlatego montaż i demontaż przy tym gwincie wymaga precyzji i stosowania niewielkich sił.

18. Odprowadzanie ładunków elektrostatycznych

• W zwykłych warunkach nie jest to priorytet, ale w strefach ESD (Electrostatic Discharge) może istnieć potrzeba uziemienia elementów metalowych. Mosiądz niklowany jest metalem przewodzącym, natomiast tworzywa sztuczne pokrętła są izolatorami.

• W razie konieczności stosuje się dodatkowe uziemienie korpusu bądź specjalne wersje antystatyczne.

19. Zużycie w czasie

• Ze względu na to, że w zaworach dławiąco-zwrotnych występuje ruch iglicy, a także cykliczne otwieranie przepływu zwrotnego, można spodziewać się pewnego zużycia w perspektywie wielu lat intensywnej eksploatacji.

• Regularne kontrole i czyszczenie (zwłaszcza przy braku filtrów wstępnych) znacznie wydłużają okres bezawaryjnego działania.

Prawidłowy montaż zaworów dławiąco-zwrotnych kątowych wtykowych z gwintem zewnętrznym i regulacją pokrętłem to klucz do stabilnego działania i bezawaryjnej eksploatacji. Poniższe wskazówki pozwolą poprawnie zainstalować i przygotować zawór do pracy w układzie pneumatycznym:

1. Wstępne przygotowanie

   • Upewnij się, że instalacja jest odcięta od źródła sprężonego powietrza i ciśnienie zostało spuszczone do zera. To warunek konieczny, by bezpiecznie pracować z elementami pneumatycznymi.

   • Zgromadź niezbędne narzędzia: klucz (pasujący do rozmiaru sześciokąta zaworu), taśmę teflonową lub pastę uszczelniającą do gwintów, nożyk do równego przycięcia węża, oraz środek czyszczący (jeśli to konieczne).

2. Weryfikacja kompatybilności

   • Sprawdź, czy gwint zaworu (M5, G1/8, G1/4, G3/8, G1/2) zgadza się z gwintem w siłowniku lub innym elemencie (np. płyta zaworowa, blok rozdzielaczy).

   • Upewnij się, że fi węża (4x2 mm, 6x4 mm, 8x6 mm, 10x8 mm, 12 mm) jest zgodne z modelem wtyku w zakupionym zaworze. Niedopasowanie może skutkować wyciekami.

3. Uszczelnianie gwintu zewnętrznego

   • Nałóż 1–3 zwoje taśmy teflonowej (w zależności od rozmiaru gwintu) w kierunku wkręcania. Unikaj nadmiaru taśmy, by nie zanieczyścić wnętrza zaworu.

   • Alternatywnie użyj pasty uszczelniającej przeznaczonej do pneumatyki. Dobrze rozsmaruj ją na zwojach gwintu.

4. Wkręcanie zaworu w gniazdo

   • Najpierw nałóż zawór ręcznie, by złapać pierwszy gwint. Zapobiegnie to „przekoszeniu” i zerwaniu gwintu w korpusie siłownika.

   • Następnie użyj klucza, dokręcając zawór do momentu, aż poczujesz wyraźny opór. Unikaj przesadnej siły, aby nie uszkodzić gwintu mosiężnego.

   • Upewnij się, że kątowe wyjście wtykowe jest w takim położeniu, które umożliwi wygodne wpięcie węża. Jeśli model posiada nakrętkę kontrującą (w nielicznych wersjach), można nią ustabilizować położenie.

5. Przygotowanie węża

   • Przytnij wąż (o odpowiednim fi zewnętrznym) na żądaną długość, stosując narzędzie umożliwiające cięcie pod kątem 90°. Końcówka węża musi być równa i pozbawiona zadziorów.

   • Usuń ewentualne opiłki czy resztki materiału powstałe podczas cięcia.

6. Podłączenie węża do złącza wtykowego

   • Wsuń koniec węża w złącze push-in, naciskając aż do wyraźnego „kliknięcia”. Zwykle da się to wyczuć, ponieważ pierścień blokujący zaciśnie się wokół węża.

   • Delikatnie pociągnij wąż, aby sprawdzić, czy trzyma się pewnie. Przy prawidłowym montażu wąż nie wypadnie nawet przy lekkim szarpnięciu.

7. Sprawdzenie kierunku przepływu dławionego

   • Zazwyczaj zawór jest oznaczony strzałką bądź symbolem, który pokazuje, w którą stronę przepływ będzie dławiony, a w którą jest zwrotny. Dopilnuj, aby zgadzało się to z założeniami projektowymi (np. dławienie w ruchu wysuwu siłownika).

   • Jeśli nie ma widocznych oznaczeń, posiłkuj się rysunkami w dokumentacji producenta.

8. Wstępna regulacja pokrętła

   • Obróć pokrętło do pozycji wstępnej — przykładowo do środkowego ustawienia. Dzięki temu tuż po włączeniu zasilania sprężonym powietrzem ruch siłownika nie będzie ani skrajnie wolny, ani zbyt szybki.

   • Jeśli nie jesteś pewien, zacznij od minimalnego dławienia i stopniowo je zwiększaj, aby uniknąć gwałtownego uderzenia siłownika.

9. Próba ciśnieniowa

   • Powoli włącz dopływ sprężonego powietrza i sprawdź, czy nie pojawiły się nieszczelności. Najłatwiej wykryć je, słysząc syk lub przy pomocy detektora nieszczelności (np. woda z mydłem).

   • Oceń stabilność węża w złączu push-in. Jeżeli zauważysz wyciek w okolicy gwintu, odetnij powietrze, spuść ciśnienie i dokręć zawór nieco mocniej lub na nowo zastosuj uszczelnienie.

10. Dokręcenie i pozycjonowanie

• Jeśli zawór ma się znajdować w określonej orientacji (np. by zapewnić wygodny dostęp do pokrętła), ustal to przed całkowitym dokręceniem.

• W modelach z kołnierzem mocującym (spotykanych rzadko w przypadku wtykowych) należy upewnić się, że kołnierz nie koliduje z innymi elementami.

11. Ustawienie prędkości dławienia

• Po uruchomieniu siłownika obserwuj, jak szybko się wysuwa (zakładając, że dławienie dotyczy kierunku wysuwu). Jeśli jest za szybko, dokręć pokrętło, by zmniejszyć przepływ. Jeśli za wolno — poluzuj pokrętło, pozwalając na większy przepływ powietrza.

• Sprawdź też kierunek zwrotny (powrót siłownika). Powinien być prawie niezdławiony, co daje szybszy powrót.

12. Test cykliczny

• Wykonaj kilka cykli pracy siłownika, by przekonać się, że zawór działa stabilnie i nie ma wycieków. W razie potrzeby dokonaj korekty pokrętłem.

• Upewnij się, że operatorzy lub maszyna sterująca nie zmieniają przypadkowo ustawienia. Niektóre modele zaworów posiadają dodatkową blokadę, nakrętkę lub rowek na opaskę zabezpieczającą.

13. Kolejne zawory

• Jeśli w instalacji jest kilka siłowników, proces montażu powtórz dla każdego z nich. Warto oznaczyć każdy zawór etykietą, aby w razie serwisu wiedzieć, jaki jest docelowy poziom dławienia dla konkretnej stacji.

• Różnice w ustawieniach pokrętła między poszczególnymi siłownikami mogą wynikać z różnic w masie, obciążeniu czy celu ruchu.

14. Kontrola i konserwacja

• Z czasem może się okazać, że warunki pracy lub wymagania co do prędkości siłownika uległy zmianie. Wtedy wystarczy obrócić pokrętło, by dostosować przepływ. Jest to jedna z dużych zalet pokrętła w porównaniu do śrubokręta — szybka i intuicyjna zmiana.

• Przy regularnych przeglądach instalacji pneumatycznej sprawdź szczelność na gwincie i w złączu push-in. W razie zabrudzeń możesz przepłukać zawór lub przedmuchać sprężonym powietrzem (po demontażu i odłączeniu węża).

15. Rozbudowa systemu

• W razie potrzeby dołożenia kolejnych siłowników lub zmian w rozprowadzeniu węży wystarczy odłączyć wąż (zwalniając pierścień wtykowy) i przeprojektować linię. Zawór można wkręcić w nowe miejsce, oczywiście z zastosowaniem taśmy teflonowej.

• Zawsze pamiętaj o sprawdzeniu kierunku przepływu i właściwej filtracji powietrza.

16. Montaż w miejscach trudno dostępnych

• Konstrukcja kątowa jest duża zaletą, bo pozwala ograniczyć długość węża i kolanek w ciasnych przestrzeniach. Po ustaleniu pozycji kątowej instalator powinien jednak zadbać o to, by mieć dość miejsca na manipulowanie pokrętłem przy serwisie.

• W niektórych przypadkach, jeśli zawór jest schowany w obudowie maszyny, warto zrobić otwór rewizyjny lub inny dostęp, by można było szybko skorygować dławienie.

17. Uruchomienie w wyższej temperaturze

• Jeśli temperatura w otoczeniu jest bliska 60°C (np. w pobliżu pieców, suszarek), wzmaga się ryzyko szybszego starzenia uszczelnień. Dobrze jest pamiętać o częstszych przeglądach lub rozważyć wentylację stanowiska.

• Również intensywne wibracje, pył czy chemikalia w powietrzu mogą skrócić czas eksploatacji. Wtedy zaleca się filtr o większej skuteczności (np. 5 µm).

18. Zasady BHP

• Wszystkie prace montażowe należy prowadzić w odzieży ochronnej, z użyciem okularów i rękawic. Zawór pod ciśnieniem może niebezpiecznie wyrzucić wąż bądź wystrzelić resztki powietrza.

• Informuj współpracowników o prowadzonych działaniach, szczególnie w zakładach, gdzie wiele urządzeń jest zasilanych tym samym układem sprężonego powietrza.

19. Częste błędy montażowe

• Odwrotny kierunek przepływu niż planowano, powodujący brak dławienia lub brak zwrotu.

• Niewystarczająca ilość taśmy teflonowej, prowadząca do mikronieszczelności i stopniowej utraty ciśnienia.

• Zbyt długie przycięcie węża lub niewłaściwe poprowadzenie go, skutkujące załamaniem przewodu i ograniczeniem przepływu.

1. Czy muszę stosować dodatkowy zawór zwrotny, jeśli mam zawór dławiąco-zwrotny?
   Nie, to nie jest konieczne, ponieważ zawór dławiąco-zwrotny sam w sobie ma funkcję zwrotną w jednym kierunku. Jeśli chcesz dławienia przy wysuwie siłownika, ale swobodnego powrotu, wystarczy ten jeden element.

2. W jakim miejscu najlepiej zamontować zawór dławiąco-zwrotny?
   Najkorzystniej jest umieścić go jak najbliżej siłownika — zazwyczaj w samym przyłączu siłownika. Zapewnia to stabilną i szybką reakcję na zmianę przepływu oraz minimalizuje objętość sprężonego powietrza w przewodzie dławionym.

3. Czy regulacja pokrętłem jest lepsza od regulacji śrubokrętem?
   To zależy od potrzeb. Pokrętło zapewnia szybsze i wygodniejsze zmiany ustawień. Regulacja śrubokrętem jest bezpieczniejsza w aplikacjach, gdzie niepożądane byłoby przypadkowe przestawianie (np. przy częstych wibracjach). Jeśli jednak liczy się czas i wygoda, pokrętło jest preferowane.

4. Co zrobić, jeśli wąż cały czas wypada ze złącza push-in?
   Najpierw skontroluj, czy końcówka węża została równo przycięta. Sprawdź też, czy średnica węża jest zgodna ze specyfikacją zaworu. Możliwe, że wąż jest uszkodzony, zniekształcony lub zanieczyszczony. W rzadkich przypadkach pierścień blokujący może być zużyty lub uszkodzony.

5. Jak często należy regulować pokrętło?
   Ustawienie dławienia zmienia się zazwyczaj tylko wtedy, gdy zmienia się rodzaj zadania siłownika (np. w innym procesie). Przy stałej aplikacji wystarczy raz ustawić optymalny przepływ i potem ewentualnie kontrolować, czy nic się nie rozregulowało.

6. Czy zawory te wymagają konserwacji?
   Sama konstrukcja jest raczej bezobsługowa. Jednakże warto dbać o filtrację sprężonego powietrza i co pewien czas (np. przy przeglądzie maszyny) sprawdzić, czy w zaworze nie zebrały się zabrudzenia. Jeśli to konieczne, można przedmuchać zawór sprężonym powietrzem po wcześniejszym jego wymontowaniu.

7. Czy mogę je stosować w środowisku o wysokiej wilgotności?
   Tak, warstwa niklu chroni korpus z mosiądzu. Istotne jest jednak, by woda nie dostawała się do wnętrza zaworu i nie zamarzała (o ile temperatura spada poniżej 0°C). Z kolei w przypadku kontaktu z mgłą solną bądź wodą morską, lepsze mogą być zawory z innego stopu.

8. Co jeśli chciałbym dławienia w obu kierunkach?
   Wówczas trzeba rozważyć użycie dwóch oddzielnych zaworów dławiąco-zwrotnych (jeden odwrotnie zamontowany) bądź zwykłych zaworów dławiących. Zawór dławiąco-zwrotny z definicji ma zawsze jeden kierunek dławiony, a drugi zwrotny.

9. Czy zawór dławiąco-zwrotny może służyć jako zawór odcinający przepływ?
   Nie, nie zapewnia on pełnego odcięcia medium. W pozycji maksymalnego dławienia przepływ jest bardzo mały, ale nie jest to całkowite zamknięcie. Dla funkcji odcinania lepiej użyć zaworów kulowych odcinających.

10. Czy można go używać w układach próżniowych?
    Zazwyczaj nie zaleca się, bo zawory dławiąco-zwrotne zostały zaprojektowane z myślą o sprężonym powietrzu z ciśnieniem dodatnim. W warunkach podciśnienia zawór zwrotny może nie zadziałać poprawnie.

11. Czy dostępne są modele z innymi gwintami, np. NPT?
    W Europie najpopularniejsze są gwinty G (BSPP). Na rynkach amerykańskich i azjatyckich bywa, że pojawiają się wersje z gwintem stożkowym NPT. Można zapytać producenta o możliwość zamówienia wersji niestandardowej.

12. Jak ustalić właściwą średnicę węża?
    Zależy to od wielkości siłownika i przepływu niezbędnego do osiągnięcia zakładanej prędkości ruchu. Zazwyczaj w dokumentacji siłownika widnieje zalecany przekrój przewodów. Filozofia jest taka, by nie przewymiarować węża (i zaworu), bo to kosztuje, a jednocześnie nie zaniżać, bo to ograniczy prędkość i może powodować zbyt duże spadki ciśnienia.

13. Czy w przypadku uszkodzenia iglicy można ją wymienić osobno?
    Z reguły zawory dławiąco-zwrotne traktuje się jako komponenty jednorazowe w razie mechanicznego zniszczenia wewnątrz. Możliwe jest jednak sporadycznie dokupienie zestawu naprawczego (uszczelka + iglica), ale zależy to od polityki producenta i stopnia zaawansowania konstrukcji.

14. Jak sobie radzić z powolną reakcją zaworu w niskim ciśnieniu (np. 1–2 bar)?
    Niższe ciśnienie oznacza mniejszy przepływ w tym samym czasie, więc siłownik porusza się wolniej. Zawór, choć zapewni dławienie w jednym kierunku, może nie dać aż tak szerokiego zakresu regulacji, jak przy wyższych ciśnieniach. W takich aplikacjach trzeba wybrać model o większym przekroju przepływu lub po prostu zaakceptować dłuższy czas ruchu.

15. Jakie są najczęstsze przyczyny przecieku powietrza?

• Niedokładne lub zbyt mocne dokręcenie zaworu w gwincie.

• Zbyt mało lub zła jakość taśmy teflonowej/pasty uszczelniającej.

• Niewłaściwa średnica węża lub uszkodzenie jego końcówki.

• Zabrudzenie lub pęknięcie uszczelki w złączu wtykowym.

16. Czy zawór może zostać zainstalowany odwrotnie (przepływ w drugą stronę)?
    Można go fizycznie wkręcić w odwrotną stronę, ale wtedy dławienie i zwrotność odwrócą się, co może być niezgodne z oczekiwaniami w kontekście ruchu siłownika. Ważne, aby instalator sprawdził oznaczenia kierunku na korpusie.

17. Czy istnieje ryzyko samoczynnego przestawiania się pokrętła?
    W standardowych warunkach wibracje raczej nie wpływają na istotne przesunięcie, ponieważ pokrętło jest zaprojektowane tak, by oferować pewien opór podczas kręcenia. Jeśli istnieją obawy, można zastosować system kontrujący, np. delikatną nakrętkę dociskającą lub inną blokadę.

18. Jak sprawdzić, czy zawór nie jest uszkodzony wewnątrz?
    Przy wystąpieniu podejrzenia (np. siłownik nie wraca swobodnie mimo poluzowania pokrętła) można wymontować zawór i przepuścić przez niego powietrze w obu kierunkach, obserwując, czy dławienie i zwrot przebiegają zgodnie z założeniami. Jeśli przepływ jest ograniczony w obu kierunkach, może to oznaczać uszkodzenie lub zanieczyszczenie wewnętrzne.

19. Czy w przypadku wycieku z pokrętła można je dokręcić mocniej?
    Jeśli powietrze uchodzi u podstawy pokrętła, prawdopodobnie doszło do uszkodzenia uszczelnienia iglicy bądź innych elementów. Dokręcenie pokrętła nic nie da. Zaleca się demontaż i ocenę stanu uszczelki lub wymianę zaworu.
