Zawory dławiąco - zwrotne kątowe mosiężne

Zawory dławiąco-zwrotne kątowe mosiężne to nieodzowny element w szerokiej gamie układów pneumatycznych. Firma CPP PREMA, znana z produkcji wysokiej jakości armatury i komponentów dla przemysłu, oferuje całą rodzinę takich zaworów funkcyjnych. W tej rodzinie produktowej znajdują się między innymi:

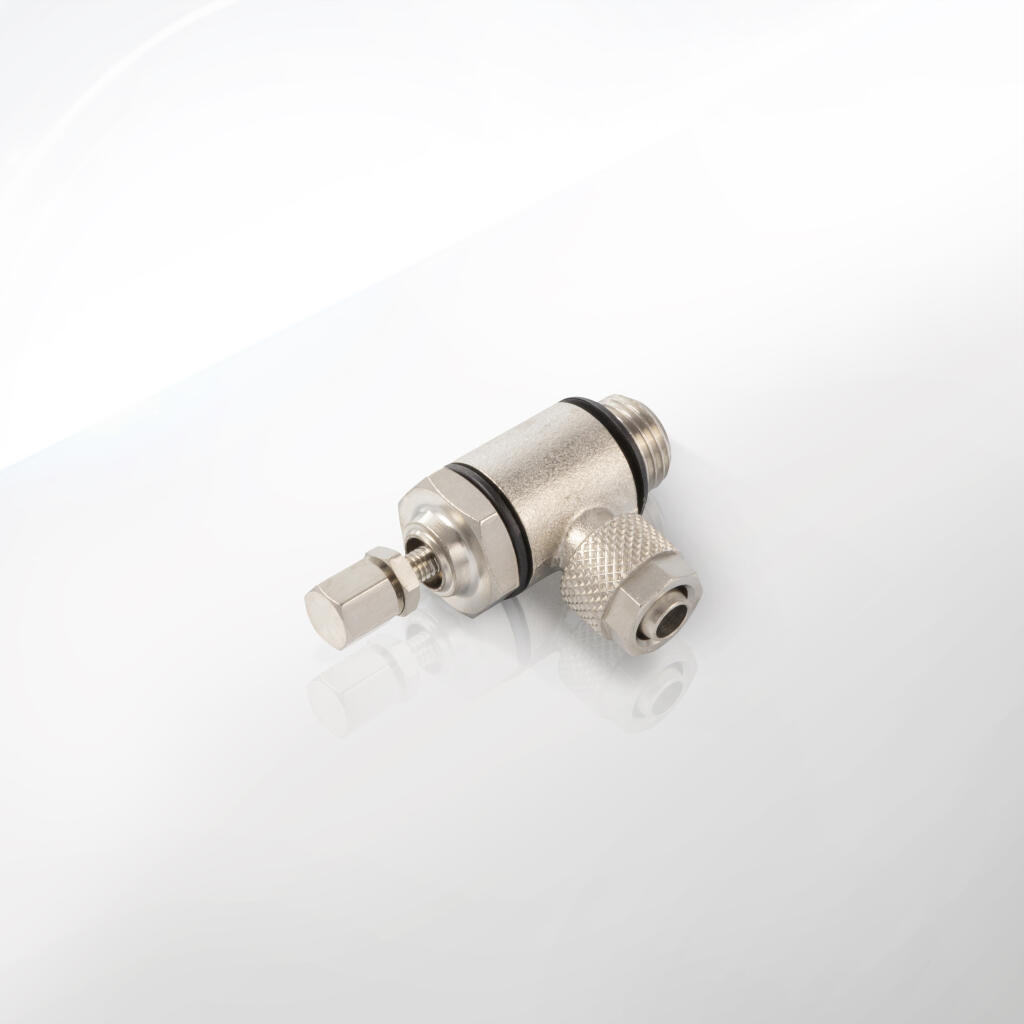

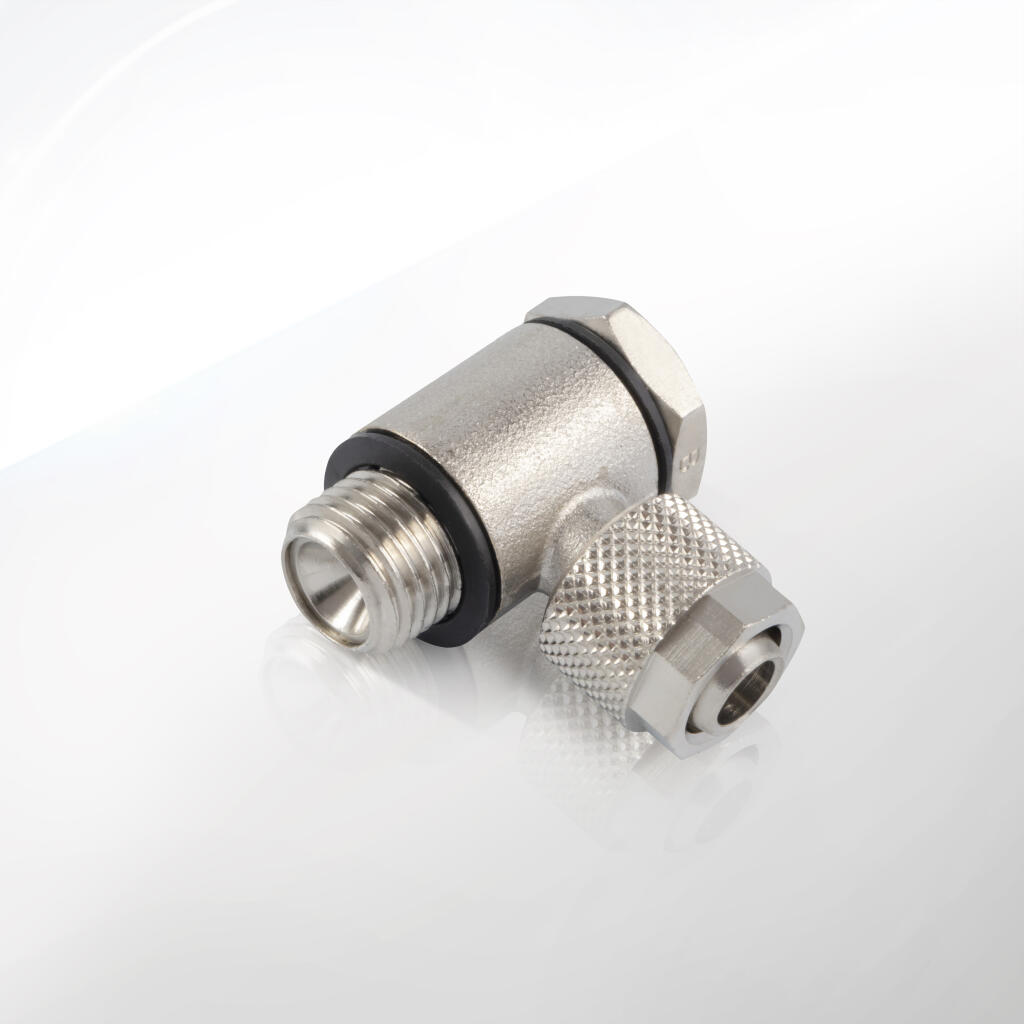

• Zawory dławiąco-zwrotne kątowe skręcane z gwintem zewnętrznym, regulacja pokrętłem,

• Zawory dławiąco-zwrotne kątowe skręcane z gwintem zewnętrznym, regulacja śrubokrętem,

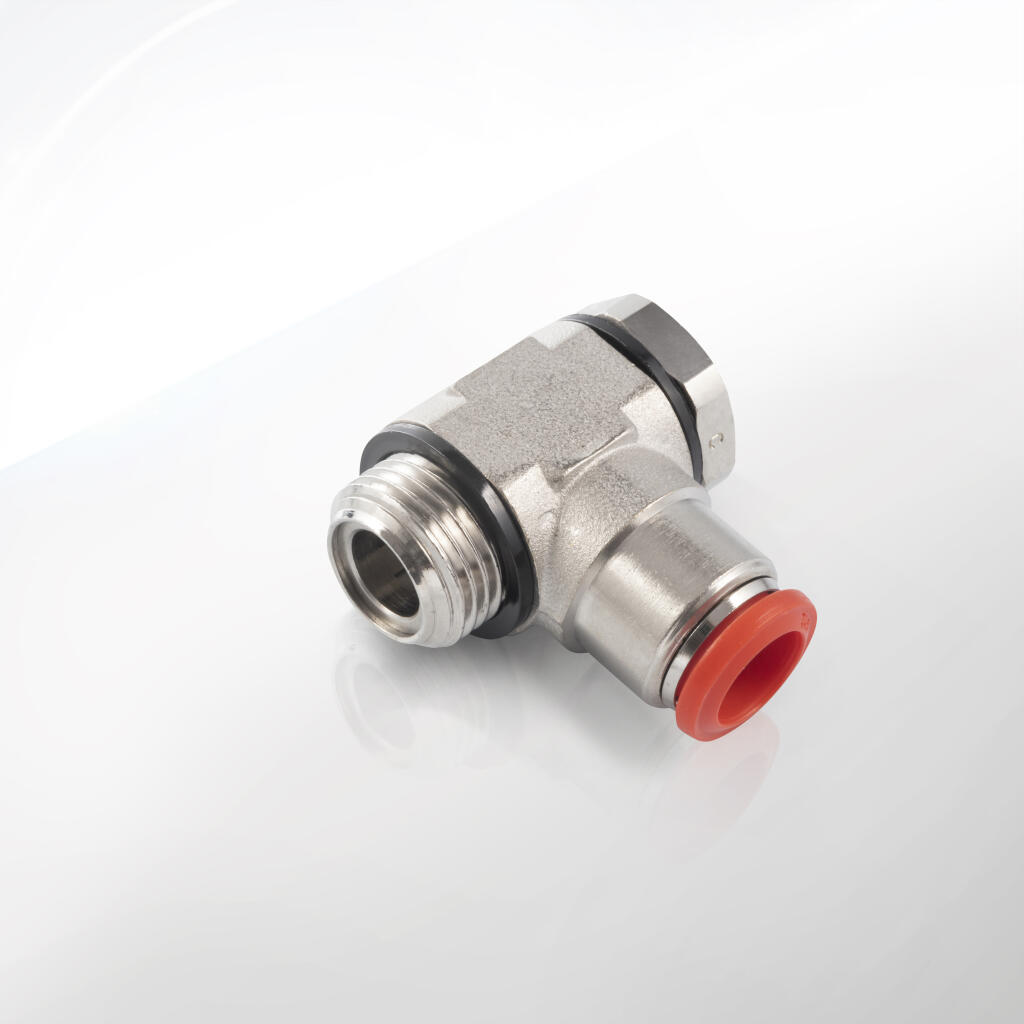

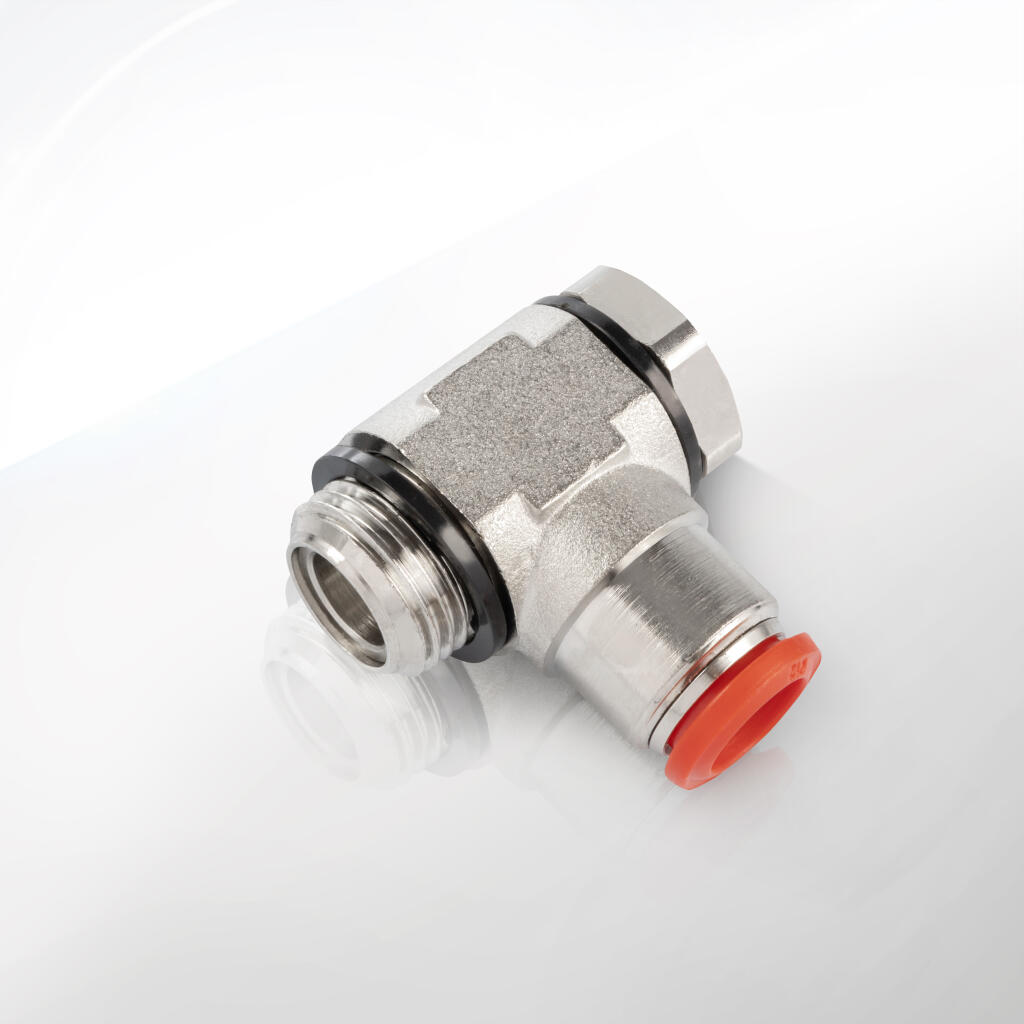

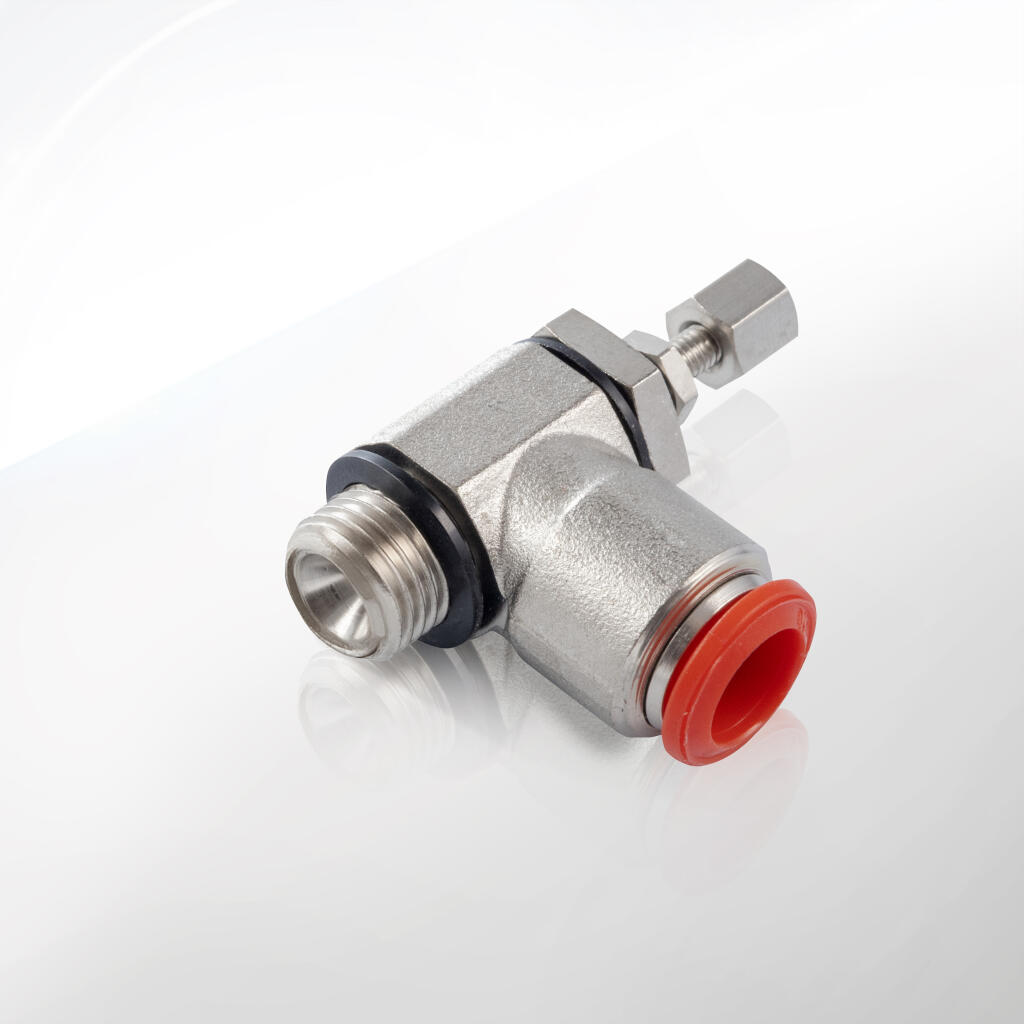

• Zawory dławiąco-zwrotne kątowe wtykowe z gwintem zewnętrznym, regulacja śrubokrętem,

• Zawory dławiąco-zwrotne kątowe wtykowe z gwintem zewnętrznym, regulacja śrubokrętem,

• Zawory dławiąco-zwrotne kątowe wtykowe z gwintem zewnętrznym, regulacja pokrętłem,

• Zawory dławiąco-zwrotne kątowe z dławieniem na dolocie,

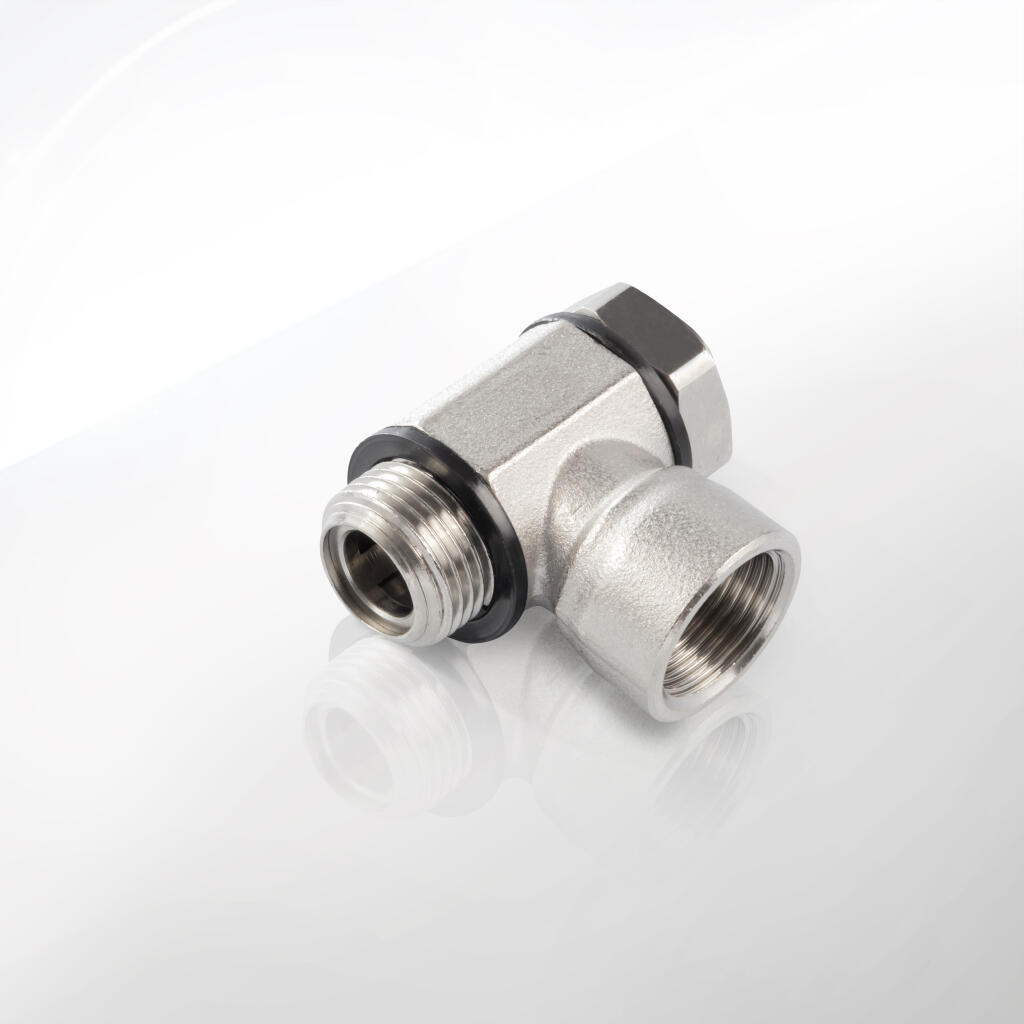

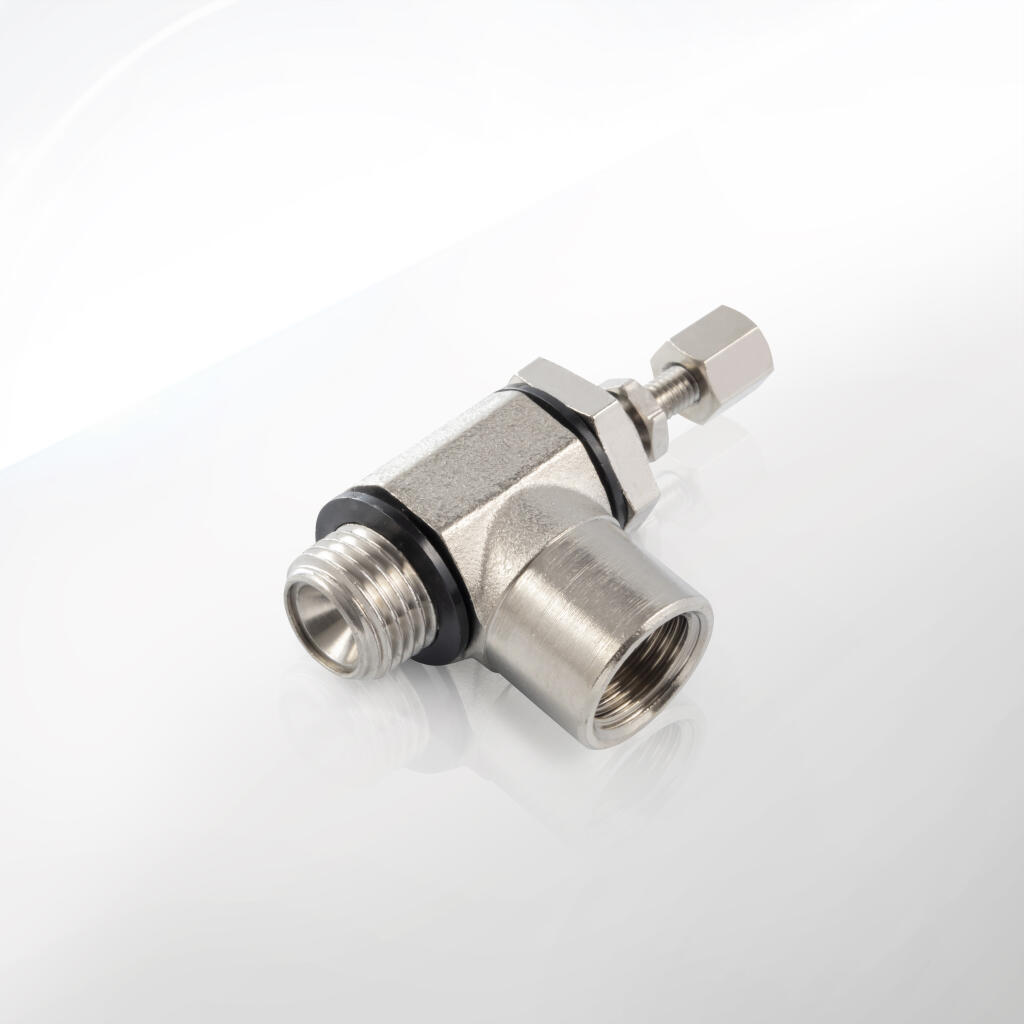

• Zawory dławiąco-zwrotne kątowe z gniazdem gwintowanym, regulacja śrubokrętem,

• Zawory dławiąco-zwrotne kątowe z podwójnym gniazdem gwintowanym, regulacja pokrętłem.

Wszystkie wymienione warianty zaliczają się do kategorii: Zawory funkcyjne, dławiące, zwrotne \ Zawory dławiąco-zwrotne \ Zawory dławiąco-zwrotne kątowe mosiężne. Ta grupa produktowa zyskuje coraz większą popularność w branży przemysłowej, gdzie liczy się niezawodność, precyzja i łatwość montażu. Zawory te umożliwiają jednoczesne dławienie przepływu powietrza (w jednym kierunku) i blokowanie bądź przepuszczenie medium w kierunku przeciwnym. W praktyce oznacza to, że w jednym kierunku można precyzyjnie kontrolować prędkość przepływu powietrza (co wpływa np. na ruch siłowników), a w drugim kierunku zawór działa jak zawór zwrotny.

CPP PREMA przywiązuje ogromną wagę do jakości swoich wyrobów. Korpusy zaworów dławiąco-zwrotnych kątowych mosiężnych są najczęściej wykonane z wysokogatunkowego mosiądzu, pokrywanego warstwą niklu lub chromu. Taka konstrukcja wyróżnia się dużą wytrzymałością i odpornością na korozję. Mosiądz jest materiałem docenianym w pneumatyce od lat, zaś pokrycie galwaniczne dodatkowo zwiększa trwałość. Dzięki temu zawory CPP PREMA pracują niezawodnie nawet w trudnych warunkach przemysłowych.

Regulacja przepływu może odbywać się na różne sposoby. Niektórzy użytkownicy preferują pokrętło, które pozwala szybko dostosować dławienie bez narzędzi. Inni wolą warianty z gniazdem na śrubokręt, zwłaszcza w układach, gdzie dostęp do zaworu bywa ograniczony i gdzie przypadkowa, niepożądana zmiana ustawień jest niemile widziana. W ofercie znajdziemy więc różne modele zaworów o zbliżonych parametrach, ale wyposażonych w odmienne sposoby regulacji.

Szczególnym atutem tych zaworów jest ich kątowa konstrukcja. Zapewnia to wygodę montażu w miejscach o ograniczonej przestrzeni, a także pozwala na sprytne prowadzenie przewodów. Właśnie w tej formie – kątowej – zawory dławiąco-zwrotne najczęściej występują w profesjonalnych liniach produkcyjnych i systemach pneumatycznych o zaawansowanej topologii.

Jeśli chodzi o zastosowanie praktyczne w zakładach przemysłowych, zawory te często montuje się tuż przy siłownikach, aby ograniczyć wahania ciśnienia i ustabilizować pracę całego układu. Niejednokrotnie można je też spotkać w obrębie maszyn pakujących, przenośników, manipulatorów i wielu innych rozwiązań, w których kluczowa jest kontrola prędkości ruchu i zapobieganie niepożądanemu cofaniu się medium.

Z uwagi na rosnące wymagania rynkowe w zakresie bezpieczeństwa i higieny pracy, zawory dławiąco-zwrotne kątowe mosiężne stają się praktycznym wyborem. Dzięki funkcji zwrotnej chronią instalację przed niekontrolowanym spadkiem ciśnienia, np. w razie pęknięcia węża. Umożliwiają też płynną regulację dławienia, co redukuje zagrożenie gwałtownym ruchem elementu wykonawczego (jak siłownik czy manipulator) i ogranicza ryzyko wypadków.

Ciekawym rozwiązaniem są też modele z dławieniem na dolocie. Pozwalają one precyzyjnie kontrolować dopływ powietrza do elementu wykonawczego, jednocześnie pozostawiając kierunek powrotny swobodnie otwarty (lub odwrotnie). W niektórych zastosowaniach bywa to kluczowe, by zapewnić szybki odprowadzenie powietrza i jednocześnie wolny, kontrolowany wlot.

Dużą popularnością cieszą się także zawory wtykowe z gwintem zewnętrznym. Wtykowe przyłącza umożliwiają jeszcze szybszy montaż przewodów, bez potrzeby używania klasycznych złączy gwintowanych po obu stronach. Takie podejście oszczędza czas i redukuje liczbę połączeń (miejsc potencjalnych nieszczelności).

CPP PREMA stawia na uniwersalność i modułowość. Każdy rodzaj zaworu dławiąco-zwrotnego kątowego można w prosty sposób łączyć z popularnymi systemami rur i węży pneumatycznych. Standardowe gwinty zewnętrzne, wewnętrzne, wtykowe czy warianty z podwójnym gniazdem gwintowanym są dostępne we wielu rozmiarach, co pozwala na elastyczny dobór do praktycznie każdej instalacji.

Warto także podkreślić, że wybierając zawory z portfolio CPP PREMA, inwestujemy w produkt wsparty doświadczeniem i profesjonalnym zapleczem serwisowym. Firma dostarcza nie tylko sam towar, ale i pomoc doradczą, wsparcie przy projektowaniu układów oraz możliwość szybkiej wymiany uszkodzonych czy zużytych egzemplarzy. Dla użytkownika końcowego przekłada się to na niższe koszty utrzymania ruchu oraz możliwość szybkiej reakcji w razie wystąpienia problemów.

1. Linie produkcyjne w przemyśle samochodowym
   W branży automotive niezbędne są rozwiązania, które gwarantują wysoką powtarzalność i bezpieczeństwo procesów. Linie montażowe, w których roboty i siłowniki pneumatyczne przenoszą podzespoły, muszą mieć precyzyjnie ustawioną prędkość ruchu. Zbyt szybkie przesuwy mogą skutkować błędami montażowymi czy uszkodzeniem elementów. Zbyt wolne – stratą cennego czasu. Zawory dławiąco-zwrotne kątowe z rodziny skręcanych czy wtykowych, umożliwiają szybką adaptację do zmieniających się warunków. Często stosuje się warianty z regulacją pokrętłem, bo pozwalają one na korekty prędkości bez wyłączania całej linii.

2. Przemysł spożywczy i farmaceutyczny
   W aplikacjach, gdzie kluczowa jest czystość i sterylność, zawory z mosiądzu pokrytego warstwą niklu lub chromu doskonale się sprawdzają. Powierzchnia takiego zaworu jest gładka, łatwa do umycia i dezynfekcji. Dodatkowo, użycie pneumatyki w procesach pakowania produktów spożywczych czy dozowania substancji w przemyśle farmaceutycznym wymaga utrzymania wysokiej dokładności. Regulacja prędkości docisku lub odciągania siłowników bywa krytyczna. Zawory dławiąco-zwrotne kątowe mogą tu zapewnić odpowiednie tempo ruchu, a przy tym ochronę przed cofaniem się medium w razie nagłego spadku ciśnienia.

3. Automatyka przemysłowa i robotyka
   Projektanci układów automatyki często wybierają kątowe zawory dławiąco-zwrotne z uwagi na kompaktowy rozmiar i łatwość wkomponowania w maszynę. Skręcane z gwintem zewnętrznym lub wtykowe z gwintem zewnętrznym, w zależności od preferencji projektanta, pomagają zaoszczędzić przestrzeń. Równie istotna jest prosta regulacja śrubokrętem lub pokrętłem, dzięki czemu inżynierowie są w stanie szybko dostosować parametry pracy robotów do nowych zadań.

4. Układy transportu i magazynowania
   Wiele firm stosuje pneumatyczne przenośniki i podajniki w magazynach wysokiego składowania. Regulacja prędkości przenoszenia drobnych elementów bywa kluczowa, aby uniknąć wstrząsów czy zsuwania się towarów. Zawory dławiąco-zwrotne z dławieniem na dolocie, a jednocześnie z możliwością swobodnego przepływu na wylocie, pomagają precyzyjnie sterować ruchem taśm czy rolek napędzanych siłownikami pneumatycznymi.

5. Maszyny pakujące i sortujące
   W branży opakowaniowej liczą się stabilne i równomierne ruchy mechanizmów pakujących. Zawory dławiąco-zwrotne kątowe są tutaj cennym wsparciem. Ich zdolność do precyzyjnej regulacji przepływu zapewnia płynność ruchu ramion pakujących czy siłowników dociskowych. Z kolei funkcja zwrotna zapobiega cofaniu się tłoków, co mogłoby doprowadzić do zablokowania linii w sytuacjach awaryjnych.

6. Przemysł drzewny i meblarski
   Podczas produkcji mebli często stosuje się siłowniki do podnoszenia, dociskania czy ustalania elementów drewnianych. Siłowniki te pracują w środowisku o umiarkowanym zapyleniu. Dla bezpieczeństwa operatorów i maszyn ważna jest kontrola prędkości wysuwu. Zawory dławiąco-zwrotne kątowe mosiężne, dzięki korpusowi o dobrej odporności korozyjnej, znakomicie spisują się w takich układach, a jednocześnie można je łatwo czyścić, gdy pojawi się na nich pył.

7. Systemy HVAC
   W instalacjach wentylacyjnych i klimatyzacyjnych również pojawiają się rozwiązania pneumatyczne, szczególnie tam, gdzie regulacja przepływu powietrza w kanałach wymaga szybkiej zmiany nastaw. Zawory dławiąco-zwrotne kątowe mogą stabilizować ciśnienie w różnych częściach systemu, zapewniać właściwe sterowanie przepływem w jednym kierunku i zapobiegać cofaniu się powietrza w drugim.

8. Maszyny drukarskie
   W maszynach drukarskich, działających często z dużą prędkością, pneumatyka odpowiada za przemieszczanie materiału, docisk wałków czy napinanie taśm. Zawory dławiąco-zwrotne kątowe mosiężne pozwalają wyregulować siłę i szybkość tych ruchów, co jest ważne dla zachowania jakości nadruku i uniknięcia zacięć. Dodatkowo, funkcja zwrotna chroni elementy maszyny przed niekontrolowanym ruchem wstecznym, gdy ciśnienie zewnętrzne spada.

9. Branża lotnicza i kosmiczna
   Choć może się to wydawać odległe, w niektórych segmentach przemysłu lotniczego i kosmicznego także wykorzystuje się proste układy pneumatyczne, np. przy testach symulacyjnych czy urządzeniach wspomagających obsługę naziemną. Zawory dławiąco-zwrotne, z racji swojej trwałości i przewidywalnej charakterystyki, bywają elementem kluczowym w stanowiskach testowych.

10. Aplikacje laboratoryjne i medyczne
    W laboratoriach, gdzie liczy się precyzja dozowania gazów, niewielkie zawory dławiące pełnią rolę regulatorów przepływu, a część modeli z funkcją zwrotną może zapobiegać niepożądanemu mieszaniu gazów. Kiedy liczy się bezpieczeństwo i higiena, kątowa konstrukcja mosiężna ułatwia zabudowę w aparaturze, a powłoka niklowa uodparnia korpus na wilgoć i drobne chemikalia.

Warto też wyróżnić szczególne walory poszczególnych wariantów:

• Skręcane z gwintem zewnętrznym: zapewniają trwałe połączenie i pewną szczelność nawet przy wyższych ciśnieniach.

• Wtykowe z gwintem zewnętrznym: idealne tam, gdzie liczy się maksymalna szybkość montażu i demontażu przewodów.

• Regulacja pokrętłem: wygodna w miejscach, gdzie potrzebujemy częstych zmian nastaw.

• Regulacja śrubokrętem: pozwala chronić zawór przed przypadkową zmianą ustawień, co bywa istotne w intensywnie wibrujących maszynach.

• Dławienie na dolocie: kluczowe tam, gdzie chcemy ściśle kontrolować sposób napełniania danej przestrzeni gazem.

• Podwójne gniazdo gwintowane: sprawdza się w instalacjach, gdzie konieczne jest elastyczne podłączenie różnych typów przewodów lub dodatkowych elementów.

Zastosowania można zatem mnożyć. W każdej z wymienionych branż zawory dławiąco-zwrotne kątowe mosiężne CPP PREMA pełnią ważną rolę, podnosząc niezawodność oraz bezpieczeństwo maszyn i całych procesów produkcyjnych. Dodatkowo, z uwagi na wykorzystywane materiały konstrukcyjne, można je stosować w stosunkowo szerokim zakresie temperatur i przy umiarkowanych ciśnieniach (zwykle do 10 bar).

Istotna zaleta to także prostota obsługi. Pracownicy montujący instalacje nie potrzebują specjalistycznych narzędzi, by dokonać szybkiej regulacji pokrętłem. Natomiast w wersjach z wkrętem pod śrubokręt, regulację przeprowadza się łatwo i pewnie, bez ryzyka przypadkowego odkręcenia. Montaż kątowy pozwala na ułożenie przewodów w sposób efektywny przestrzennie, co w niektórych maszynach i systemach jest na wagę złota.

Wraz z rozwojem przemysłu 4.0 i automatyki, rola zaworów dławiąco-zwrotnych rośnie. Zapotrzebowanie na elementy sterujące przepływem powietrza stale się zwiększa. Istnieje też trend upraszczania projektów maszyn, który preferuje komponenty łączące kilka funkcji naraz – a zawór dławiąco-zwrotny łączy funkcję kontroli prędkości z zabezpieczeniem zwrotnym.

Pamiętajmy także o bezpieczeństwie. Dzięki zapobieganiu cofaniu się medium, ryzyko niekontrolowanych ruchów siłowników zostaje znacząco ograniczone. To wpływa na komfort pracy operatorów oraz zmniejsza ryzyko kolizji sprzętu. W większości nowoczesnych linii produkcyjnych występują systemy bezpieczeństwa oparte na zaworach, które w razie zaniku ciśnienia blokują siłownik w ustalonej pozycji, chroniąc ludzi i maszyny.

Omawiane zawory idealnie wpisują się też w koncepcję konserwacji prewencyjnej (TPM – Total Productive Maintenance). Są trwałe, łatwe do przeglądu i nie mają skomplikowanych mechanizmów, co sprzyja szybkiej kontroli i ewentualnej wymianie uszkodzonych elementów. Proste oznaczenia na korpusie (strzałki kierunkowe, symbole dławienia) eliminują pomyłki w trakcie przeglądów.

Ponadto, jeśli w przyszłości pojawi się potrzeba zmiany konfiguracji linii lub wdrożenia nowego procesu, zawory dławiąco-zwrotne kątowe można łatwo przełożyć lub zastąpić innymi modelami. Modularność i standaryzowane gwinty to cechy, które zdecydowanie ułatwiają modyfikacje i zmniejszają przestoje.

Zastosowanie zaworów dławiąco-zwrotnych kątowych mosiężnych jest wyjątkowo szerokie. Można je spotkać w niemal każdej dziedzinie przemysłu, począwszy od produkcji żywności, poprzez motoryzację, aż po zaawansowaną automatykę w liniach montażowych robotów. Wszędzie tam, gdzie wymagana jest precyzyjna regulacja przepływu powietrza oraz pewna blokada zwrotna, te niewielkie, ale niezwykle funkcjonalne elementy okazują się niezastąpione.

1. Ciśnienie pracy

   • Większość standardowych zaworów dławiąco-zwrotnych kątowych od CPP PREMA przystosowano do pracy przy ciśnieniu do 10 bar.

   • Ten zakres ciśnień odpowiada potrzebom większości aplikacji przemysłowych, w których najczęściej wykorzystuje się powietrze o ciśnieniu ok. 6–8 bar.

   • Należy zawsze upewnić się, czy nie przekraczamy maksymalnych wartości ciśnienia roboczego określonych przez producenta.

2. Zakres temperatur

   • Standardowo zawory te pracują w temperaturach od 0°C do +60°C, choć wiele modeli – ze względu na mosiężny korpus i odpowiednie uszczelnienia – może działać w nieco szerszym przedziale.

   • Jeśli w instalacji występują skrajne warunki termiczne (np. poniżej -10°C lub powyżej +80°C), warto potwierdzić z producentem lub w dokumentacji, czy dany model będzie pracować stabilnie.

   • Uszczelnienia typu NBR czy EPDM decydują o ostatecznej odporności termicznej.

3. Gwinty i przyłącza

   • Zawory kątowe mosiężne występują z gwintami zewnętrznymi (np. G1/8, G1/4, G3/8), wewnętrznymi, a także w wersji wtykowej z gwintem zewnętrznym.

   • Rozmiar gwintu należy dobrać do planowanego przepływu oraz do średnicy przewodów w instalacji.

   • Dostępne są również modele z podwójnym gniazdem gwintowanym i wersje z dławieniem na dolocie.

4. Funkcja dławienia i zwrotna

   • Mechanizm dławiący opiera się na iglicy (lub podobnym elemencie) i sprężynie wewnątrz korpusu. Regulacja (pokrętłem albo śrubokrętem) pozwala na zmianę przekroju przepływu w jednym kierunku.

   • Funkcja zwrotna blokuje przepływ w przeciwną stronę bądź umożliwia go bez dławienia, zależnie od konstrukcji.

   • Niektóre modele posiadają regulację od strony dolotu, co wpływa na charakterystykę pracy siłownika.

5. Materiał korpusu

   • Mosiądz pokrywany warstwą niklu lub chromu stanowi rdzeń konstrukcji zaworu.

   • Taki korpus zapewnia wysoką odporność na czynniki mechaniczne, korozję, działanie olejów i innych substancji obecnych w powietrzu sprężonym.

   • W zależności od modelu, zewnętrzna powłoka może mieć różną grubość lub matowe bądź błyszczące wykończenie.

6. Uszczelnienia

   • Najczęściej stosowane uszczelnienia to NBR (kauczuk nitrylowo-butadienowy), choć w niektórych wersjach mogą występować uszczelki EPDM czy FKM.

   • Wybór typu uszczelnienia zależy od temperatur pracy, rodzaju medium (powietrze suche, powietrze z mgłą olejową) i wymagań chemicznych.

   • Uszczelki w zaworach dławiąco-zwrotnych powinny być okresowo kontrolowane, szczególnie w środowiskach silnie zanieczyszczonych.

7. Regulacja przepływu

   • Pokrętło: największa wygoda obsługi, brak konieczności używania dodatkowych narzędzi.

   • Śrubokręt: lepsza ochrona przed niepożądanym przestawieniem, szczególnie w maszynach o wysokich wibracjach.

   • Pokrętło z nakrętką kontrującą: dodatkowe zabezpieczenie pozycji.

   • Skala lub wskaźnik: niektóre zaawansowane modele mogą mieć oznaczenia stopnia otwarcia, co ułatwia powtarzalne ustawienia.

8. Przepływ nominalny

   • W kartach katalogowych producenta często znajdziemy informację o wartości KV (przepływ nominalny), np. w Nl/min przy zadanym ciśnieniu (np. 6 bar).

   • W praktyce oznacza to, ile powietrza przepływa przez zawór przy danej różnicy ciśnień.

   • Dobierając zawór do konkretnej aplikacji, warto upewnić się, że przewidywany przepływ w układzie nie przekroczy maksymalnych możliwości zaworu, aby uniknąć spadków ciśnienia.

9. Konstrukcja kątowa

   • Zawory kątowe zajmują mniej miejsca w płaszczyźnie łączenia.

   • Ułatwiają prowadzenie przewodów, zwłaszcza w miejscach o ograniczonym dostępie.

   • Nadają się szczególnie do montażu przy siłownikach, gdzie wlot/wylot powietrza musi być wyprowadzony pod kątem 90° względem przewodu zasilającego.

10. Minimalne ciśnienie otwarcia

• Niektóre zawory zwrotne wymagają osiągnięcia minimalnego ciśnienia różnicowego (np. 0,15 bar), aby element zwrotny się otworzył.

• Ta cecha jest ważna w układach, gdzie wstępują niewielkie ciśnienia.

• Informacja o minimalnym ciśnieniu otwarcia powinna znaleźć się w dokumentacji producenta.

11. Zabezpieczenia antykorozyjne

• Mosiądz sam w sobie jest odporny na standardowe warunki atmosferyczne i środowisko przemysłowe.

• Dodatkowa warstwa niklu sprawia, że korpus dłużej zachowuje estetyczny wygląd i nie ulega korozji powierzchniowej przy kontakcie z wilgocią czy mgłą olejową.

• Większość modeli nadaje się do długotrwałej eksploatacji w typowym środowisku przemysłowym, jednak w środowiskach agresywnych chemicznie należy skonsultować się z producentem w celu doboru wariantu specjalistycznego.

12. Wymiary fizyczne i masa

• W zależności od rozmiaru gwintu i typu zaworu, wymiary mogą się znacznie różnić.

• Zwykle producenci publikują schematy i tabele przedstawiające długość całkowitą (L), wysokość (H), szerokość (W) oraz rozmiar klucza (SW) niezbędny do montażu.

• Masa zaworów kątowych jest niewielka, co ułatwia ich instalowanie bez potrzeby dodatkowego wspornika w większości aplikacji.

13. Dokumentacja i normy

• Zawory CPP PREMA są zazwyczaj zgodne z normami ISO odnoszącymi się do armatury pneumatycznej, co gwarantuje kompatybilność z innymi elementami układu.

• Produkt powinien mieć oznaczenie producenta, numer katalogowy i wyraźne wskazanie kierunku przepływu.

• Szczegółowe karty katalogowe zawierają wszystkie dane niezbędne do prawidłowego projektowania układów, w tym wykresy ciśnienie–przepływ czy zalecenia dotyczące montażu (moment dokręcania, rodzaj uszczelnienia gwintów, itp.).

14. Konserwacja i serwis

• Dobrą praktyką jest cykliczny przegląd instalacji pneumatycznej. Obejmuje on weryfikację stanu zaworów dławiąco-zwrotnych.

• Należy sprawdzać, czy pokrętło/regulacja śrubokrętem działa płynnie, czy nie ma wycieków i czy zawór nie został zanieczyszczony.

• Przy prawidłowo filtrowanym i smarowanym powietrzu, zawory CPP PREMA wytrzymują często wiele lat bez konieczności napraw.

15. Przykładowe wartości

• Dla zaworów w rozmiarach G1/8, G1/4 i G3/8 producent często podaje wartości przepływu w okolicach setek do kilku tysięcy Nl/min przy typowym ciśnieniu 6 bar.

• Wartości te pozwalają zasilić nawet duże siłowniki, o ile sam przewód i pozostałe komponenty instalacji mają odpowiednią przepustowość.

1. Mosiądz

   • Mosiądz to stop miedzi i cynku, często wzbogacany o niewielkie dodatki poprawiające właściwości mechaniczne.

   • W zaworach pneumatycznych jest ceniony za wysoką odporność na korozję i dobre parametry wytrzymałościowe w warunkach do 10 bar.

   • Mosiądz jest łatwy w obróbce, co pozwala precyzyjnie wykonać gwinty i gładkie kanały przepływowe.

   • Jest też stosunkowo lekki, co redukuje obciążenie linii pneumatycznych.

2. Pokrycie niklem

   • Powłoka niklowa stanowi dodatkową barierę przed utlenianiem, korozją i uszkodzeniami mechanicznymi.

   • Nadaje korpusowi zaworu estetyczny, metaliczny połysk i gładką powierzchnię.

   • Niklowanie ułatwia czyszczenie i przeciwdziała osadzaniu się zanieczyszczeń i drobinek oleju.

   • Trwałość pokrycia zależy od jakości procesu galwanicznego. CPP PREMA dba o to, by warstwa miała odpowiednią grubość i była nałożona równomiernie, co przekłada się na wieloletnią trwałość.

3. Elementy wewnętrzne (iglica, grzybek, sprężyna)

   • W zależności od modelu, iglica dławienia bywa wykonana z mosiądzu, stali nierdzewnej lub stali węglowej zabezpieczonej antykorozyjnie.

   • Sprężyna w mechanizmie zwrotnym z reguły jest stalowa, nierdzewna lub pokrywana specjalną powłoką. Dzięki temu nie traci sprężystości pod wpływem wilgoci i pracy w warunkach zmiennego ciśnienia.

   • Kulka bądź grzybek w części zwrotnej zaworu musi być dobrze dopasowany do gniazda, aby zapewnić szczelność. Tu również używa się metali odpornych na ścieranie lub tworzyw sztucznych (np. POM, PTFE).

4. Uszczelnienia

   • Najpopularniejsze są oringi i uszczelki z NBR (kauczuk nitrylowy), który znakomicie sprawdza się w kontakcie z olejami i tłustym powietrzem.

   • W wyższych temperaturach lub w kontakcie z chemikaliami stosuje się warianty EPDM, FKM czy PTFE.

   • Kluczowe jest, by materiał uszczelnień był dostosowany do zakresu temperatur pracy i charakterystyki medium. Jeśli używamy powietrza wilgotnego lub z dodatkiem smarów, to NBR zwykle okazuje się odpowiedni.

5. Pokrętła i śruby regulacyjne

   • W zaworach z regulacją pokrętłem często spotyka się tworzywo sztuczne, takie jak poliamid (PA), polipropylen (PP) czy ABS.

   • Tworzywo zapewnia dobry chwyt, izoluje termicznie dłoń operatora od metalowego korpusu i nie rdzewieje.

   • W wersjach regulowanych śrubokrętem najczęściej mamy do czynienia z metalową śrubą (ze stali nierdzewnej lub węglowej ocynkowanej) z nacięciem pod płaski bądź krzyżowy wkrętak.

6. Mosiądz kontra inne materiały

   • Zdarza się, że w niektórych urządzeniach używa się zaworów z aluminium, stali lub tworzyw sztucznych. Jednak w kategorii „zawory dławiąco-zwrotne kątowe mosiężne” dominującym materiałem jest właśnie mosiądz.

   • Przewaga nad aluminium: mosiądz jest bardziej odporny na ścieranie, cechuje się lepszym przyleganiem powłok galwanicznych i zwykle ma dłuższą żywotność w warunkach wysokiej wilgotności.

   • Przewaga nad stalą: mosiądz nie koroduje tak łatwo jak stal węglowa, a ponadto jest lżejszy. Stal nierdzewna bywa droższa, więc mosiądz jest często korzystniejszy cenowo.

   • Przewaga nad tworzywami sztucznymi: mosiądz z niklem jest bardziej odporny na uszkodzenia mechaniczne i wysokie temperatury, a także lepiej znosi uderzenia ciśnienia.

7. Odporność chemiczna

   • W typowych warunkach przemysłowych (sprężone powietrze z kroplami oleju i niewielką zawartością wody) mosiądz niklowany sprawdza się znakomicie.

   • Jeśli jednak w układzie występują silnie agresywne chemikalia, warto skonsultować się z dostawcą, czy standardowy zawór będzie odpowiedni. W pewnych sytuacjach konieczna może być wersja specjalna, np. z innym rodzajem powłoki czy uszczelnień.

8. Elementy mocujące

   • W niektórych konstrukcjach występują dodatkowe nakrętki czy łapki mocujące. Mogą być również wykonane z mosiądzu, stali ocynkowanej albo aluminium.

   • Istnieją również modele, w których występują zabezpieczenia antywibracyjne (np. dodatkowe nakrętki kontrujące), także najczęściej z metali.

9. Trwałość i proces produkcji

   • Wysokiej jakości stop mosiądzu i profesjonalny proces obróbki (toczenie, frezowanie, gwintowanie) to klucz do uzyskania precyzyjnych wymiarów, a zatem i do szczelności.

   • Niklowanie, jeśli jest przeprowadzone równomiernie i w odpowiednich warunkach, zapewnia szczelną warstwę chroniącą przed czynnikami zewnętrznymi.

   • Uszczelki i oringi powinny być montowane w kontrolowanych warunkach, aby uniknąć mikrocząstek, które mogłyby zaburzyć późniejszą pracę zaworu.

10. Dlaczego warto zwracać uwagę na materiały?

• Od materiałów zależy żywotność zaworu. Jeśli korpus lub uszczelki ulegną szybkiemu zużyciu, konieczna będzie kosztowna wymiana.

• Materiały wpływają na bezpieczeństwo i higienę (szczególnie w branży spożywczej, farmaceutycznej).

• Wreszcie decydują o spadkach ciśnienia. W dobrze wykonanym mosiężnym zaworze z gładkimi kanałami przepływ powietrza jest bardziej efektywny niż w zaworze o kiepskim wykończeniu.

11. Wpływ jakości materiałów na montaż

• Mosiądz daje się łatwo uszczelnić za pomocą powszechnych metod (taśma teflonowa, pasta uszczelniająca).

• Nie ma tendencji do „zacierania się” gwintu przy dokręcaniu, co niekiedy bywa problemem w słabej jakości odlewach aluminiowych.

• Przy tworzywach sztucznych istnieje ryzyko „przekręcenia” gwintu, natomiast w mosiądzu jest ono minimalne, o ile stosujemy odpowiedni moment dokręcania.

12. Projekty proekologiczne

• Coraz częściej klienci zwracają uwagę na to, czy produkt można poddać recyklingowi. Mosiądz i stal nierdzewna są materiałami, które da się dość łatwo przetworzyć ponownie.

• Dłuższy cykl życia zaworu zmniejsza ogólny koszt wytworzenia i obniża ślad węglowy.

13. Aspekty estetyczne i branding

• W branży maszynowej estetyka bywa mniej priorytetowa, ale w niektórych gałęziach, np. spożywczej czy farmaceutycznej, istotne jest, aby urządzenia wyglądały schludnie i profesjonalnie.

• Niklowany mosiądz ma jednolity, srebrzysty wygląd, co często dobrze komponuje się ze stalą nierdzewną i innymi metalami w fabryce.

• Zawory często mają nadruki lub grawerowane logo producenta, co pozwala na szybką identyfikację w czasie konserwacji.

14. Dopasowanie do warunków pracy

• Jeśli instalacja pracuje w pomieszczeniach o dużej wilgotności lub w kontakcie z mgłą wodną, mosiądz niklowany jest bezpiecznym wyborem.

• Gdy przewiduje się kontakt z substancjami chemicznymi, może być konieczne zastosowanie dodatkowych powłok lub innych materiałów na uszczelki.

• W środowiskach o dużej ilości pyłu (np. tartaki, lakiernie proszkowe) warto zwracać szczególną uwagę na szczelność i częstotliwość konserwacji.

15. Przyszłość materiałów w pneumatyce

• Mimo ciągłego rozwoju nowoczesnych tworzyw sztucznych, mosiądz z niklem wciąż jest złotym standardem w produkcji zaworów pneumatycznych.

• Jego parametry idealnie pasują do typowych wymogów ciśnieniowych i temperaturowych, jednocześnie zapewniając wieloletnią pracę przy minimalnej konserwacji.

1. Przygotowanie narzędzi i stanowiska

   • Zbierz klucze płaskie, oczkowe lub nastawne odpowiednie do rozmiaru gwintów.

   • Jeśli używasz wariantu z regulacją śrubokrętem, upewnij się, że masz odpowiedni rodzaj i rozmiar wkrętaka (płaski lub krzyżowy).

   • Przygotuj uszczelniacze gwintów (taśma teflonowa, pasta lub uszczelki w zależności od zaleceń producenta).

   • Zapewnij czyste i dobrze oświetlone miejsce pracy. Unikaj zakurzonego środowiska, by zminimalizować ryzyko zanieczyszczenia wnętrza zaworu.

2. Zapoznanie się z dokumentacją

   • Przeczytaj uważnie kartę katalogową i instrukcję dołączoną do zaworu. Producent często wskazuje preferowaną metodę uszczelniania (taśma, pasta), dopuszczalny moment dokręcania czy minimalny promień gięcia przewodów w przypadku zaworów wtykowych.

   • Ustal, w jakim kierunku ma przebiegać przepływ powietrza: zawór dławiąco-zwrotny ma zwykle oznaczoną strzałkę wskazującą kierunek dławienia.

3. Sprawdzenie kierunku przepływu

   • To kluczowy krok. Zawór musi być zainstalowany tak, aby dławienie następowało w pożądanym kierunku, a funkcja zwrotna blokowała lub przepuszczała przepływ w kierunku odwrotnym.

   • Na korpusie zaworu zwykle są strzałki i napisy, np. “IN” i “OUT”. Upewnij się, że odpowiadają schematowi Twojego układu pneumatycznego.

4. Montaż gwintowy (skręcane z gwintem zewnętrznym lub wewnętrznym)

   • Oczyść gwint w korpusie urządzenia i gwint zaworu z ewentualnych zanieczyszczeń czy pozostałości poprzedniego uszczelniacza.

   • Nałóż równomiernie taśmę teflonową na gwint wlotowy lub wylotowy zaworu (lub użyj pasty uszczelniającej, jeśli producent tak rekomenduje).

   • Wkręć zawór ręcznie, upewniając się, że gwint chwyta się równo.

   • Użyj klucza, aby dokręcić zawór do momentu uzyskania szczelności. Nie przekręcaj zbyt mocno, ponieważ nadmierna siła może uszkodzić gwint lub korpus.

   • Jeśli zawór ma kształt kątowy, zadbaj o to, by właściwie ustawić kierunek wyjścia przewodu.

5. Montaż wtykowy

   • Wersje wtykowe z gwintem zewnętrznym będą wymagały wkręcenia w miejsce gwintowane (jak wyżej), ale przy łączeniu z przewodem stosuje się szybkozłącze wtykowe.

   • Upewnij się, że przewód pasuje do średnicy wtyku. Wsuń go do oporu, a następnie lekko pociągnij, by sprawdzić, czy jest bezpiecznie zablokowany.

   • Niektóre złącza wtykowe mają dodatkowe uszczelki lub tuleje zaciskowe. Zweryfikuj w dokumentacji, czy są poprawnie założone.

6. Regulacja pokrętłem lub śrubokrętem

   • Po zamontowaniu zaworu w instalacji, przystąp do ustawienia odpowiedniego poziomu dławienia.

   • Jeśli zawór ma pokrętło, zacznij od pozycji minimalnego przepływu (pokrętło dokręcone prawie do końca). Następnie stopniowo je odkręcaj, obserwując prędkość ruchu siłownika lub przepływ powietrza.

   • W przypadku regulacji śrubokrętem postępuj podobnie: dokręcaj śrubę regulacyjną do pozycji maksymalnego dławienia, a potem powoli luzuj, kontrolując efekt w układzie.

   • Rób małe kroki. Zbyt gwałtowne przestawienie może spowodować niepożądane uderzenia lub skoki ciśnienia.

7. Sprawdzenie szczelności i działania

   • Po podłączeniu zasilania sprężonym powietrzem obserwuj, czy w miejscu montażu nie występują wycieki. Jeśli słyszysz syk powietrza, ponownie dokręć elementy lub rozbierz połączenie i zastosuj więcej uszczelniacza.

   • Sprawdź, czy zawór działa zgodnie z oczekiwaniami: w jednym kierunku powinien dławić przepływ, a w drugim zapewnić albo swobodny przepływ, albo blokadę (zależnie od modelu).

   • Upewnij się, że zawór nie jest zamontowany odwrotnie. To najczęstszy błąd, który powoduje brak dławienia w żądanym kierunku.

8. Konserwacja i kontrola okresowa

   • Zaleca się regularne przeglądy zaworów, szczególnie w instalacjach o wysokiej intensywności pracy lub w warunkach zapylenia.

   • Sprawdzaj, czy pokrętło (lub śrubka) regulacyjna nie poluzowało się wskutek wibracji. W razie potrzeby użyj nakrętki kontrującej lub innego zabezpieczenia.

   • Wymieniaj uszczelki w razie wystąpienia mikrowycieków.

   • Jeśli zauważysz spadek wydajności dławienia, rozważ oczyszczenie wnętrza zaworu (o ile jego konstrukcja na to pozwala) lub wymianę na nowy egzemplarz.

9. Montaż w trudno dostępnych miejscach

   • Kątowa konstrukcja zaworu zdecydowanie ułatwia instalację w miejscach o ograniczonej przestrzeni.

   • Upewnij się, że przewody nie będą naprężone ani zaginane pod zbyt ostrym kątem.

   • W razie potrzeby zastosuj kolanka lub dodatkowe złączki, tak aby uniknąć mechanicznego przeciążenia zaworu.

10. Błędy montażowe i ich konsekwencje

• Zbyt mocne dokręcenie: może prowadzić do uszkodzenia gwintu, pęknięcia korpusu lub deformacji uszczelki.

• Brak taśmy teflonowej lub nieodpowiedni dobór pasty uszczelniającej: objawi się jako nieszczelność, spadek ciśnienia w układzie, a w skrajnych wypadkach niestabilna praca siłowników.

• Odwrócenie kierunku przepływu: zawór nie będzie dławiał w pożądanym kierunku, a funkcja zwrotna może działać odwrotnie niż zaplanowano, co utrudni lub wręcz uniemożliwi właściwe działanie maszyny.

• Brak wstępnej filtracji powietrza: cząstki stałe mogą zatkać zawór, powodować zacieranie się iglicy dławienia i tym samym znacznie skrócić żywotność elementów.

11. Uruchomienie układu i testy

• Po zakończonym montażu warto przeprowadzić kilka cykli testowych (np. siłownik wykonujący ruch do przodu i do tyłu).

• Obserwuj płynność ruchu, słuchaj odgłosów ewentualnych wibracji czy drgań w zaworze.

• Zweryfikuj czas ruchu siłownika z założeniami projektowymi. Jeśli prędkość jest zbyt duża lub zbyt mała, dokonaj korekty dławienia.

12. Wskazówki dla użytkowników końcowych

• Zawory dławiąco-zwrotne kątowe powinny być obsługiwane przez przeszkolony personel.

• Jeśli w trakcie pracy maszyny operator zauważy niepokojące objawy (nagłe drastyczne zmiany prędkości siłownika, hałas), należy przerwać pracę i skontrolować zawory.

• Systematyczne prowadzenie dokumentacji konserwacyjnej pomaga wykryć usterki na wczesnym etapie.

13. Montaż w układach łączonych szeregowo

• Niekiedy zdarza się, że w jednej linii występuje kilka zaworów dławiąco-zwrotnych kątowych. Wówczas zwróć uwagę na łączną utratę ciśnienia i sposób, w jaki dławienie nakłada się w kolejnych etapach.

• Każdy zawór powinien być regulowany indywidualnie, zgodnie z jego lokalizacją w układzie i oczekiwaną funkcją.

14. Odpowiednie planowanie przestrzenne

• Pamiętaj, by pozostawić wystarczająco dużo miejsca wokół zaworu, aby możliwa była swobodna regulacja pokrętła lub dostęp śrubokrętem.

• Unikaj sytuacji, w której zawór jest „ściśnięty” między innymi podzespołami, co utrudniłoby późniejsze prace serwisowe.

15. Podsumowanie i najważniejsze zasady

• Upewnij się, że wybrałeś właściwy kierunek przepływu, rodzaj gwintu i sposób regulacji.

• Dokładnie uszczelnij połączenia i nie przekręcaj gwintów zbyt mocno.

• Przeprowadź testy szczelności i działania po pierwszym uruchomieniu.

• Zapisz w dokumentacji ustawienia dławienia, by móc łatwo je odtworzyć w przyszłości.

1. Czy mogę stosować zawory dławiąco-zwrotne kątowe mosiężne w instalacjach z innymi mediami niż powietrze (np. woda)?
Tak, ale pod pewnymi warunkami. Zawory projektowane są głównie z myślą o powietrzu sprężonym. Mosiądz jest odporny na wodę, jednak uszczelnienia NBR mogą szybciej się zużywać w kontakcie z niektórymi cieczami. Zawsze sprawdź w dokumentacji, czy producent dopuszcza stosowanie danego zaworu w aplikacjach wodnych.

2. Czy zawory z regulacją śrubokrętem są lepsze od tych z pokrętłem?
To zależy od zastosowania. Regulacja śrubokrętem daje większą pewność, że nikt przypadkowo nie zmieni ustawień. Jest też bardziej „kompaktowa”. Z kolei pokrętło pozwala na szybką zmianę bez potrzeby sięgania po narzędzia. Wybór zależy od Twoich priorytetów: bezpieczeństwo ustawień czy szybkość regulacji.

3. Jak często powinienem wymieniać uszczelki w zaworze?
Nie ma jednej uniwersalnej reguły. Zależy to od intensywności pracy, jakości powietrza (filtracji) i warunków środowiskowych. W dobrze utrzymanych instalacjach uszczelki mogą pracować latami. Jeśli zauważysz nieszczelności lub spadek wydajności dławienia, rozważ wymianę oringów lub całego zaworu.

4. Czy zawór dławiąco-zwrotny może pełnić funkcję zaworu bezpieczeństwa?
Nie. Zawór bezpieczeństwa ma za zadanie upuścić medium po przekroczeniu określonego ciśnienia, chroniąc system przed uszkodzeniem. Zawór dławiąco-zwrotny steruje przepływem i blokuje cofanie się medium, ale nie jest zaprojektowany do awaryjnego upustu ciśnienia.

5. W jaki sposób ustawić optymalne dławienie dla siłownika pneumatycznego?
Rozpocznij od maksymalnego zdławienia (prawie zamknięty przepływ), uruchom siłownik i stopniowo zwiększ przepływ, aż osiągniesz wymaganą prędkość ruchu. Obserwuj, czy nie występują wibracje lub uderzenia. Kiedy ruch jest płynny i bezpieczny, zostaw zawór w tej pozycji.

6. Czy zawory dławiąco-zwrotne kątowe są trudniejsze do zamontowania niż proste zawory?
Właściwie nie. Kątowa konstrukcja często ułatwia dostęp klucza i wygodne poprowadzenie przewodu. Różnica polega na kącie wyjścia w stosunku do wlotu, co w niektórych układach bywa zaletą, bo nie musisz stosować dodatkowych kolanek.

7. Jak odróżnię zawór z gwintem zewnętrznym od tego z gwintem wewnętrznym?
Zerknij na koniec przyłącza. Jeśli widzisz zewnętrzne nacięcia (spiralę), to jest gwint zewnętrzny (np. GZ). Jeśli otwór jest w środku, a nacięcia są wewnątrz, to gwint wewnętrzny (np. GW). Informację o tym zawsze znajdziesz w oznaczeniu modelu lub w dokumentacji.

8. Czy muszę stosować jakiś specjalny smar do zaworów dławiąco-zwrotnych?
Z reguły nie ma takiej potrzeby. Powietrze w instalacjach pneumatycznych bywa dodatkowo olejone przez smarownice (tzw. mgła olejowa), co wystarcza do konserwacji. Jeśli układ jest całkowicie bezolejowy, należy utrzymywać wysoką czystość powietrza. Niektóre zawory mają własne uszczelnienia z fabrycznym smarowaniem.

9. Co daje zawór z dławieniem na dolocie zamiast na wylocie?
Dławienie na dolocie pozwala precyzyjnie kontrolować sposób napełniania przestrzeni siłownika lub innego komponentu. Efekt jest taki, że siłownik wypełnia się powietrzem wolniej, a wypuszcza je szybciej (swobodnie). To korzystne w aplikacjach, gdzie zależy Ci na płynniejszym rozruchu i szybkim powrocie.

10. Zauważyłem krople wody w przewodach pneumatycznych. Czy to może uszkodzić zawór mosiężny?
Mosiądz z warstwą niklu jest dość odporny na korozję, ale obecność wody może przyspieszyć zużycie uszczelnień. Zaleca się stosować osuszacze powietrza i filtry, aby minimalizować wilgoć w układzie. Długotrwały kontakt z wodą może też powodować osady, utrudniając płynne działanie iglicy.

11. Czy zawór ma określony moment dokręcania?
Tak, zwykle producent podaje rekomendowany moment dokręcania w dokumentacji. Zależy on od rozmiaru gwintu i rodzaju uszczelnienia. Jeśli wartość nie jest podana, stosuj się do ogólnych zasad: dokręcaj wystarczająco mocno, by uniknąć wycieku, ale nie tak mocno, by zniszczyć gwint.

12. Jak radzić sobie z wibracjami i drganiami w maszynie?
W przypadku maszyn narażonych na intensywne wibracje warto sięgnąć po modele zaworów z nakrętką kontrującą albo z regulacją śrubokrętem (bez pokrętła wystającego). Można też użyć specjalnych podkładek sprężystych. Dodatkowo zadbaj o stabilne mocowanie przewodów, by nie przenosić drgań na zawór.

13. Czy można montować zawory dławiąco-zwrotne kątowe pionowo?
Tak. Pozycja pracy z reguły jest dowolna, choć najczęściej montuje się je poziomo. Nie ma to większego znaczenia dla funkcji dławienia i zwrotnej, o ile przepływ jest zgodny ze strzałkami na korpusie.

14. Czy istnieją zawory o specjalnej wersji do wyższych ciśnień?
Zazwyczaj standard to 10 bar. Jeśli potrzebujesz wyższego zakresu, sprawdź ofertę CPP PREMA pod kątem linii do wysokich ciśnień (np. 16 bar lub więcej). Dostępne są też produkty innych serii, ale to już wykracza poza typowe zawory dławiąco-zwrotne kątowe do standardowej pneumatyki.

15. Jak odróżnić oryginalny zawór CPP PREMA od podróbki?
Oryginalne zawory mają wyraźne oznaczenia producenta, numer katalogowy i są dostarczane z odpowiednią dokumentacją. Jakość wykonania (dokładność gwintów, równomierna powłoka niklowa) także stanowi wskazówkę. Zakupy zawsze warto robić u autoryzowanych dystrybutorów.

16. Co się stanie, jeśli powietrze będzie mocno zanieczyszczone?
Zanieczyszczenia mogą osadzać się na iglicy dławienia, utrudniając jej ruch. Może to prowadzić do blokady zaworu albo nierównomiernego przepływu. W skrajnym przypadku sprężyna zwrotna nie będzie w stanie prawidłowo dociskać elementu uszczelniającego. Dlatego tak ważne jest stosowanie filtrów powietrza i regularna konserwacja.

17. Czy istnieją rekomendacje co do zakresu prędkości przepływu, jaką da się osiągnąć z pomocą dławienia?
Zawory dławiąco-zwrotne pozwalają na szeroki zakres regulacji, jednak fizyczne ograniczenia wynikają z przekroju przepływu i ciśnienia zasilania. W praktyce prędkość można redukować do minimalnych wartości (bardzo wolne ruchy siłownika) albo doprowadzić do dość szybkiego przepływu. Zaleca się zawsze testy praktyczne, by uzyskać optymalny rezultat.

18. Czy potrzebuję dodatkowej blokady antyrotacyjnej dla pokrętła?
W większości aplikacji wystarczy samo tarcie wewnątrz mechanizmu. Jeśli jednak układ narażony jest na silne drgania, warto rozważyć model z nakrętką kontrującą lub z regulacją śrubokrętem.

19. Czy mogę użyć tych zaworów w instalacjach próżniowych?
Zawory dławiąco-zwrotne są zaprojektowane głównie do dodatnich ciśnień. W instalacjach próżniowych mechanizm zwrotny może nie spełniać swojego zadania, a uszczelki mogą zachowywać się inaczej. Zaleca się stosowanie specjalnych zaworów przeznaczonych do próżni.

20. Gdzie uzyskam dodatkową pomoc w razie problemów z montażem lub wyborem modelu?
Najlepiej skontaktować się z działem wsparcia technicznego CPP PREMA lub z autoryzowanym dystrybutorem. Specjaliści pomogą dobrać właściwy wariant zaworu, doradzą w kwestiach montażu i rozwieją wszelkie wątpliwości.
