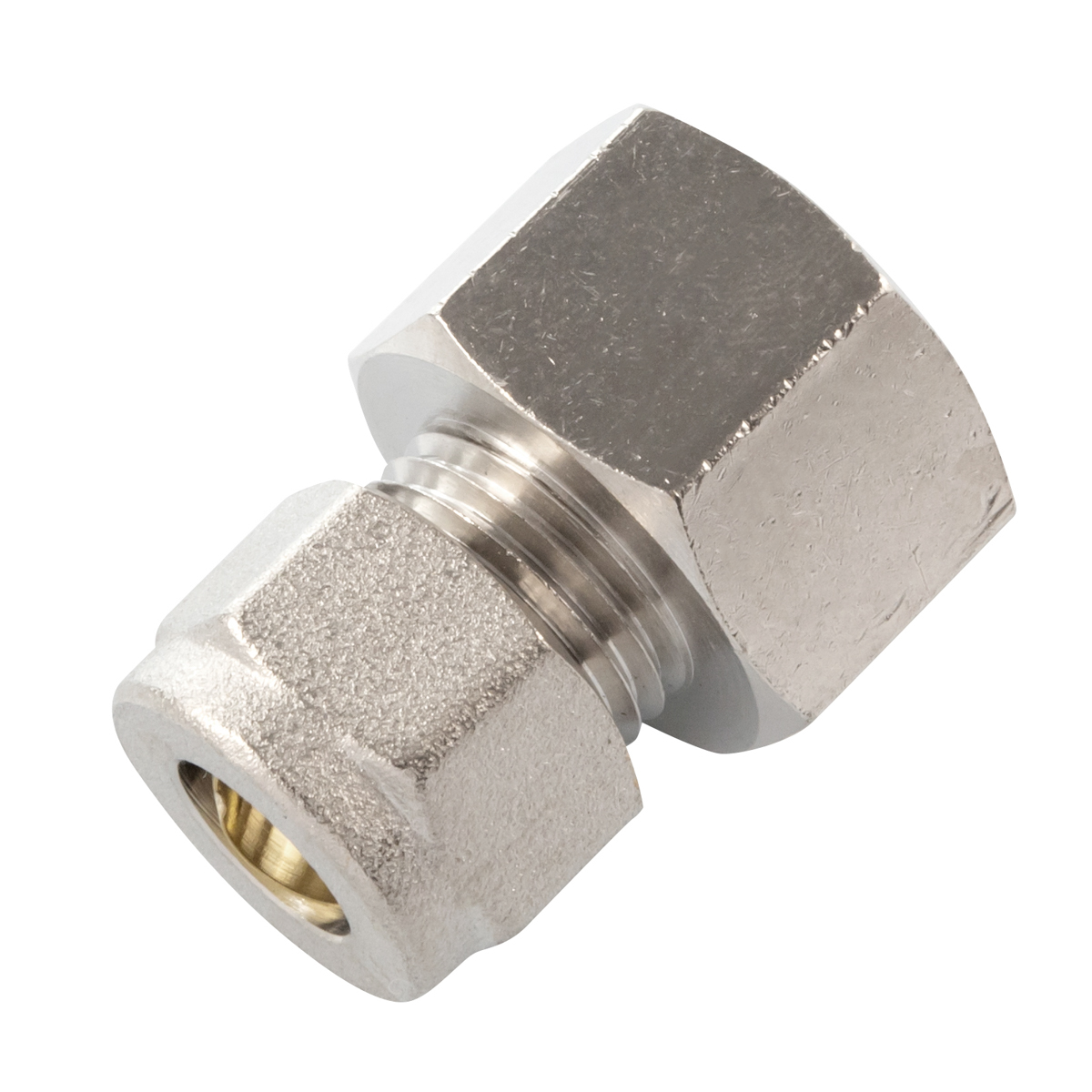

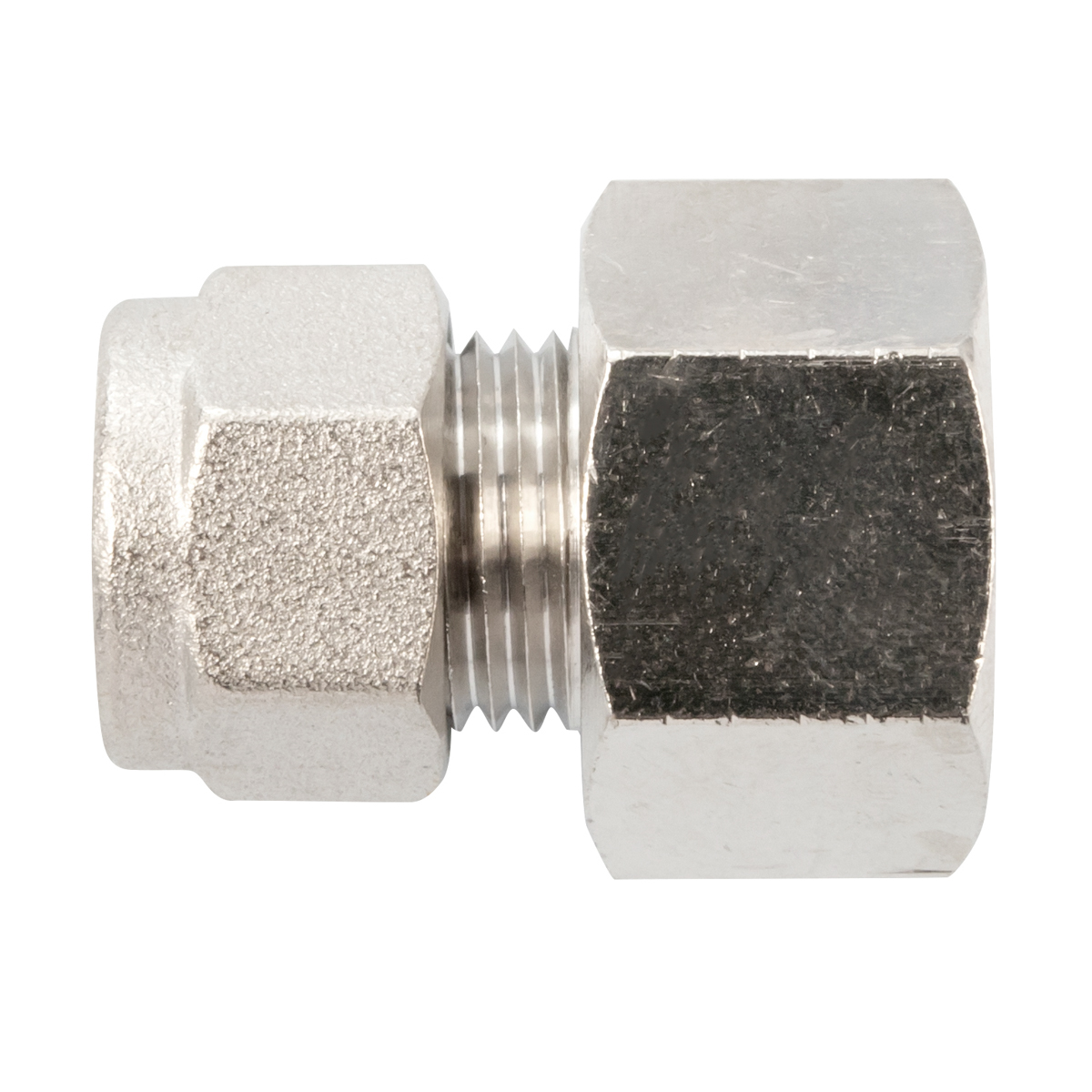

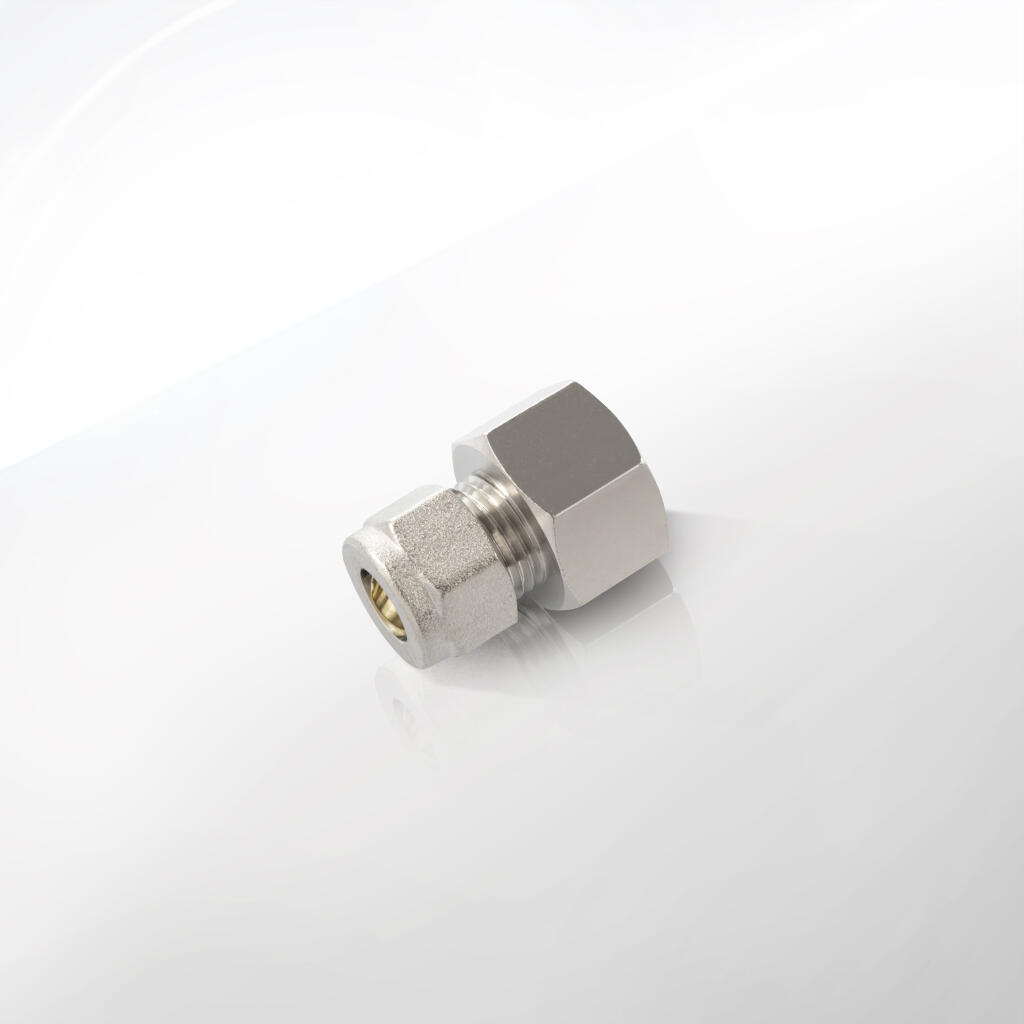

Złączka proste z gwintem wewnętrznym seria 80.1021

Złączki skręcane proste z gwintem wewnętrznym do rur miedzianych (oraz często kompatybilne z rurami PE i PA), wchodzące w skład serii 10000 marki CPP PREMA, stanowią jedną z kluczowych propozycji w dziedzinie łączenia rur i przewodów. Ich unikalna konstrukcja opiera się na połączeniu mosiężnego korpusu o gwincie wewnętrznym z tuleją zaciskową i nakrętką, co gwarantuje szczelność, trwałość i prostotę montażu. Dzięki tym cechom złączki cieszą się rosnącą popularnością zarówno w instalacjach profesjonalnych, jak i amatorskich.

Główne cechy:

• Gwint wewnętrzny (G1/8, G1/4, G3/8, G1/2) pozwala łatwo wkręcać złączkę w różne kształtki, kolektory bądź urządzenia wyposażone w gwint zewnętrzny, poszerzając zastosowanie w wielu gałęziach przemysłu.

• Mosiężna konstrukcja (stop miedzi i cynku) zapewnia wysoką odporność na korozję i uszkodzenia mechaniczne, a także długi czas bezawaryjnej eksploatacji.

• Proste łączenie umożliwia efektywne wydłużenie linii przewodów lub podłączanie urządzeń, przy zachowaniu minimalnych strat ciśnienia.

• Uniwersalność – oprócz rur miedzianych (CU) złączki mogą być w wielu sytuacjach używane z rurami PE, PA lub innymi tworzywami sztucznymi, pod warunkiem zgodności rozmiarów i parametrów roboczych.

CPP PREMA od lat wypracowała sobie renomę producenta, który stawia na jakość i innowacyjność. Seria 10000 jest tego najlepszym dowodem. Precyzyjne wykonanie, rygorystyczna kontrola jakości oraz długoletnia obecność na rynku powodują, że specjaliści z różnych branż chętnie sięgają po tę linię produktów. Jednym z kluczowych wyróżników jest skręcany mechanizm mocowania rury miedzianej – gwarantuje on szybką i bezproblemową instalację, bez konieczności używania specjalistycznych narzędzi (np. do lutowania czy zgrzewania).

W ofercie znajdują się różne rozmiary złączek, co pozwala na dopasowanie do potrzeb konkretnej instalacji. Rozmiary rur (4, 6, 8, 10, 12, 14, 16, 22 mm) i szeroki wachlarz gwintów wewnętrznych (m.in. G1/8, G1/4, G3/8, G1/2) sprawiają, że seria 10000 jest niezwykle elastyczna w zastosowaniach – zarówno w małych instalacjach domowych, jak i w dużych systemach przemysłowych.

Ze względu na mosiężną konstrukcję, złączki świetnie radzą sobie w kontaktach z wodą, olejami oraz wieloma innymi mediami nieagresywnymi. Ponadto wykazują wysoką wytrzymałość na ciśnienie, co czyni je niezastąpionymi w systemach pneumatycznych i hydraulicznych, w branży HVAC (Heating, Ventilation, Air Conditioning), motoryzacyjnej czy spożywczej. Ich optymalna konstrukcja minimalizuje straty ciśnienia i wpływa na poprawę efektywności energetycznej instalacji.

Złączki skręcane proste z gwintem wewnętrznym marki CPP PREMA to uniwersalne rozwiązanie dedykowane wszystkim, którzy chcą łączyć rury miedziane (lub alternatywne materiały) w sposób szybki, trwały i bezpieczny. Zaufanie, jakim klienci darzą te produkty, wynika z wieloletniego doświadczenia producenta, kompleksowej kontroli jakości i ciągłego doskonalenia technologii produkcji.

Złączki proste z gwintem wewnętrznym z serii 10000 znajdują niezwykle szerokie zastosowanie, począwszy od instalacji wodociągowych, aż po zaawansowane systemy pneumatyczne w przemyśle ciężkim. Ich mosiężna budowa pozwala skutecznie pracować w zróżnicowanych warunkach – zarówno jeśli chodzi o temperaturę, ciśnienie, jak i rodzaj medium.

Instalacje wodne i ciepłownicze

W systemach zaopatrzenia w wodę złączki proste z gwintem wewnętrznym sprawdzają się jako łączniki do rozbudowy instalacji lub do wpinania urządzeń wymagających gwintu zewnętrznego (np. zaworów, filtrów, wodomierzy). W ciepłownictwie (instalacje CO, sieci grzewcze, podłączenia do grzejników) ważna jest odporność na temperaturę oraz pewność połączenia – mosiądz nadaje się idealnie, dzięki czemu złączki przez lata utrzymują szczelność w układach z gorącą wodą.

Układy pneumatyczne i sprężonego powietrza

Skręcane złączki z gwintem wewnętrznym świetnie radzą sobie również w systemach pneumatyki przemysłowej. Mogą być stosowane do przyłączania przewodów miedzianych transportujących sprężone powietrze do narzędzi pneumatycznych, maszyn i stanowisk produkcyjnych. Konstrukcja odporna na ciśnienia rzędu kilkunastu bar oraz korzystne właściwości mechaniczne mosiądzu stanowią bazę trwałej instalacji o wysokim stopniu bezpieczeństwa.

Branża motoryzacyjna i maszynowa

W pojazdach oraz w zakładach produkcyjnych często występują rury miedziane przenoszące płyny eksploatacyjne (np. oleje, paliwa czy płyny chłodnicze). Złączki z gwintem wewnętrznym to wygodny sposób na przyłączanie dodatkowych urządzeń diagnostycznych lub elementów sterowania w miejscu, gdzie potrzebny jest prosty odcinek łączący. Korpus z mosiądzu wytrzymuje nawet intensywne drgania i zmienne warunki środowiskowe, co ma kluczowe znaczenie w przemyśle maszynowym.

Instalacje chłodnicze i klimatyzacyjne (HVAC)

Rury miedziane dominują w branży chłodnictwa i klimatyzacji. Złączki proste z gwintem wewnętrznym pomagają przyłączać różne elementy systemu, takie jak zawory rozprężne, czujniki, manometry czy przyrządy pomiarowe. Dzięki temu serwis i konserwacja układów klimatyzacyjnych stają się prostsze i bardziej efektywne. Dodatkowo mosiądz skutecznie chroni przed korozją, wydłużając żywotność instalacji.

Systemy dystrybucji gazów

Zastosowanie złączek /10500-A/ nie ogranicza się wyłącznie do cieczy. W wielu dziedzinach – takich jak laboratoria, branża półprzewodników czy systemy medyczne – konieczny jest przesył gazów przez rury miedziane. W takich przypadkach wymagane jest absolutnie szczelne i stabilne połączenie. Wraz z odpowiednimi uszczelkami i kontrolą jakości, złączki proste z gwintem wewnętrznym zapewniają bezpieczeństwo i niezawodność nawet w systemach o krytycznej roli.

Przemysł spożywczy i farmaceutyczny

Mosiądz może być stosowany w wielu aplikacjach spożywczych i farmaceutycznych, o ile potwierdzone jest, że stop ten spełnia wymogi higieniczne (np. niska zawartość ołowiu). Rury miedziane natomiast zyskują popularność ze względu na odporność na działanie bakterii i zdolność do utrzymania higieny. Złączki proste są wtedy wygodnym sposobem łączenia odcinków i urządzeń procesowych, np. w liniach produkcyjnych, systemach nalewania płynów czy instalacjach filtracyjnych.

Rolnictwo i systemy nawadniania

W systemach nawadniających (np. szklarnie, uprawy rolnicze) stosuje się różne materiały rur, często z tworzyw sztucznych. Bywa jednak, że pewne odcinki wymagają bardziej wytrzymałych połączeń – miedzianych lub dodatkowo zabezpieczonych przed uszkodzeniami mechanicznymi. Złączki mosiężne proste z gwintem wewnętrznym są wówczas dobrym wyborem w miejscach, gdzie konieczne jest przyłączanie instalacji do pomp, węży strażackich bądź urządzeń pomiarowych (manometr, przepływomierz).

Branża domowa i warsztatowa

Złączki proste z gwintem wewnętrznym są dostępne także dla hobbystów i majsterkowiczów, którzy chcą stworzyć w domu prostą instalację sprężonego powietrza, zmodernizować układ CO, czy podłączyć zbiornik ciepłej wody. Prosta forma (bez kolanek czy rozdzielaczy) pozwala na łatwe rozbudowanie przewodów lub dodanie nowego odbiornika. W porównaniu z innymi metodami (np. lutowanie) instalacja skręcana jest szybsza i często wystarczająco szczelna do domowych celów.

Dzięki dużej uniwersalności, przystępności montażu i dostępności różnych wymiarów gwintów wewnętrznych, złączki z serii 10000 znajdują zróżnicowane zastosowania w niemal każdej gałęzi przemysłu i poza nim. Ich niezawodność przekłada się na oszczędność czasu i kosztów, co jest kluczowe w realiach współczesnego rynku.

1. Rozmiary rur:

   • Od 4 mm do 16 mm, a nawet 22 mm, co pozwala obsłużyć szerokie spektrum przepływów i poziomów ciśnień.

2. Gwinty wewnętrzne:

   • Popularne typy: G1/8, G1/4, G3/8, G1/2 (a nawet G3/4 w niektórych wariantach).

   • Standard gwintu BSP (zwykle BSPP – gwint równy, lub BSPT – stożkowy) zapewnia zgodność z powszechnie stosowanymi elementami instalacyjnymi.

3. Maksymalne ciśnienie:

   • Zazwyczaj do ok. 10–16 bar (dokładna wartość zależy od średnicy złączki i ścianki rury, a także od temperatury i rodzaju medium).

4. Zakres temperatur:

   • Mosiądz wytrzymuje zarówno niskie, jak i wysokie temperatury, np. od –20°C do +120°C (warto sprawdzić, czy uszczelki nie ograniczają tego zakresu do np. +80°C).

5. Materiał:

   • Korpus z mosiądzu (w niektórych wersjach galwanizowany, np. niklowany), co podnosi odporność na korozję i ułatwia utrzymanie estetyki.

   • Uszczelki (pierścienie) zwykle z elastomerów (NBR, EPDM, FKM/Viton), o dobranej elastyczności i odporności na medium.

6. Konstrukcja zaciskowa:

   • Tuleja zaciskowa (pierścień) dociskana nakrętką do rury, co gwarantuje szczelność bez konieczności lutowania czy klejenia.

   • W zależności od grubości rury należy stosować właściwy rozmiar pierścienia, aby uniknąć przecieków lub nadmiernego ściskania.

7. Optymalizacja przepływu:

   • Wnętrze złączki zaprojektowano tak, aby zminimalizować straty ciśnienia i turbulencje. Przy przepływach wody, olejów czy gazów ważne jest, by wprowadzone opory były jak najmniejsze.

8. Zgodność z normami:

   • Produkty CPP PREMA zwykle spełniają odpowiednie normy (np. ISO, DIN), co potwierdza ich przydatność w instalacjach objętych przepisami prawnymi (np. instalacje wodociągowe).

9. Wymiary montażowe:

   • Każda złączka ma określone długości korpusu, rozmiar klucza (SW), głębokość osadzenia rury. Precyzyjne dane znajdziemy w katalogach producenta, co umożliwia łatwe planowanie rozbudowy instalacji.

10. Odporność chemiczna:

• Mosiądz jest odporny na wiele czynników, ale przy bardzo agresywnych substancjach (np. kwasy o wysokim stężeniu) konieczne jest skonsultowanie się z producentem.

• Dla większości standardowych mediów (woda, oleje, gazy przemysłowe) złączki spisują się doskonale.

1. Mosiądz – podstawa konstrukcji:

   • Odporny na korozję, co przedłuża żywotność złączki w warunkach wilgoci i kontaktu z wodą.

   • Dobre właściwości mechaniczne – łatwość toczenia, frezowania i gwintowania wpływa na precyzyjne wykonanie gwintów i krawędzi uszczelniających.

   • Wysoka odporność na ścieranie i działanie czynników zewnętrznych, w tym temperatury, sprawia, że złączki przez lata utrzymują swoje parametry.

2. Elementy uszczelniające:

   • Najczęściej spotyka się NBR (kauczuk butadienowo-akrylonitrylowy) jako materiał uszczelek, odporny na oleje, węglowodory i wiele substancji przemysłowych.

   • W aplikacjach specjalistycznych (np. wyższe temperatury, media agresywne) można spotkać EPDM lub FKM/Viton.

3. Nakrętka zaciskowa i tuleja:

   • Wewnętrzny pierścień zaciskowy (tuleja) również wykonany jest z metalu (zwykle mosiądz), co zapewnia odpowiednią sztywność i przyczepność do rury miedzianej.

   • Nakrętka, przy dokręcaniu, dociska tuleję do rury, tworząc szczelny i trwały kontakt – to fundament technologii skręcanej.

4. Opcjonalne powłoki:

   • Niekiedy mosiądz jest pokrywany warstwą niklu bądź chromu, co dodatkowo zwiększa walory estetyczne i odporność korozyjną.

   • Warstwa ta może być szczególnie istotna w środowiskach narażonych na działanie mgły solnej (np. instalacje na terenach nadmorskich).

5. Recykling i ekologia:

   • Mosiądz jest w dużym stopniu odnawialny. Ze względu na wysoką wartość złomu mosiężnego, elementy te mogą być poddawane recyklingowi, co wpisuje się w ideę gospodarki obiegu zamkniętego.

6. Technologia produkcji:

   • Proces wytwarzania obejmuje obróbkę skrawaniem (toczenie CNC), gwintowanie oraz kontrolę jakości (testy ciśnieniowe, pomiary wymiarowe).

   • Dzięki temu każda złączka /10500-A/ wychodząca z fabryki zachowuje wąskie tolerancje i powtarzalność wymiarową.

1. Przygotowanie narzędzi

   • Zazwyczaj wystarczy klucz płaski lub klucz nastawny (w razie potrzeby klucz dynamometryczny).

   • Dodatkowo warto mieć przy sobie nożyce do rur miedzianych bądź piłę drobnozębną (jeśli konieczne jest docięcie rury), a także narzędzie do fazowania końcówki rury.

2. Cięcie i fazowanie rury

   • Rurę miedzianą (CU) lub z tworzywa sztucznego (PE, PA) docinamy pod kątem prostym.

   • Usuwamy wszelkie zadziorniki wewnętrzne i zewnętrzne. Ostre krawędzie mogą naruszyć wewnętrzną uszczelkę lub nie doprowadzić do właściwego zacisku.

3. Założenie nakrętki i tulei

   • Nakładamy nakrętkę na rurę (gwintem w stronę miejsca łączenia), a następnie wsuwamy pierścień zaciskowy (stosownie zorientowany, zgodnie ze wskazówkami producenta).

   • Niektóre warianty złączek mogą mieć wbudowany pierścień, ale w przypadku klasycznych /10500-A/ te elementy są często odrębne.

4. Wsunięcie rury w korpus złączki

   • Wsuń rurę do oporu w korpus, zachowując prostoliniowe ułożenie. Jeżeli złączka posiada próg wewnętrzny, rura wchodzi do momentu wyczuwalnego zatrzymania.

5. Wstępne dokręcenie

   • Zakręć nakrętkę ręcznie, aby ustabilizować rurę i pierścień. Dzięki temu rura nie wysunie się podczas dalszego dokręcania.

6. Dokręcenie właściwe

   • Użyj klucza, by dokręcić nakrętkę do zalecanego momentu. Zazwyczaj wynosi on 1/2 lub 3/4 obrotu kluczem od momentu, gdy nakrętka przestaje się obracać swobodnie ręką.

   • Przekręcenie nakrętki zbyt mocno może spowodować uszkodzenie rury bądź nadmierne ściśnięcie pierścienia. Z kolei za słabe dokręcenie grozi nieszczelnością.

7. Połączenie z gwintem wewnętrznym

   • Drugą stronę złączki (gwint wewnętrzny) łączymy z elementem gwintowanym zewnętrznie (np. rurką z gwintem, zaworem).

   • W zależności od typu gwintu (stożkowy czy równy) możemy zastosować taśmę teflonową lub pastę do uszczelnienia. Przy gwintach typu G (BSPP) stosuje się dodatkowe uszczelki płaskie, przy R (BSPT) – taśmę PTFE lub pakuły z pastą.

8. Kontrola i próba ciśnieniowa

   • Po skończonym montażu przeprowadź wstępną próbę na niższym ciśnieniu, weryfikując ewentualne wycieki.

   • Jeśli połączenie wygląda poprawnie, stopniowo zwiększ ciśnienie do wartości roboczej.

   • W razie nieszczelności z reguły wystarczy lekko dokręcić nakrętkę lub sprawdzić poprawność fazowania rury i ułożenia pierścienia.

Najczęstsze błędy i wskazówki:

• Zbyt mocne dokręcanie: Może prowadzić do deformacji rury lub uszkodzenia gwintu.

• Brak fazowania rury: Krawędzie potrafią przeciąć uszczelkę albo nie osadzić się właściwie, co prowadzi do przecieków.

• Niewłaściwa taśma uszczelniająca: Używanie taśmy niskiej jakości bądź nakładanie jej w złym kierunku może skutkować słabym doszczelnieniem.

• Zabrudzona powierzchnia: Piasek czy opiłki w strefie docisku mogą naruszać konstrukcję uszczelnienia.

Dobrze przeprowadzony montaż zapewnia długą i bezproblemową eksploatację. W razie konieczności demontażu wystarczy odkręcić nakrętkę i wyjąć rurę. Co istotne, zwykle taki zdemontowany zestaw można ponownie zainstalować, choć zawsze warto ocenić stan zużycia pierścienia i uszczelki.

1. Czy te złączki proste są dedykowane wyłącznie do rur miedzianych (CU)?
Głównym założeniem jest współpraca z rurami miedzianymi, ale w wielu przypadkach można je stosować także z rurami PE, PA czy innymi o zbliżonej średnicy zewnętrznej i odpowiednich właściwościach materiałowych.

2. Jakie jest maksymalne ciśnienie robocze złączek /10500-A/?
Zazwyczaj do ok. 10–16 bar. Warto jednak pamiętać, że to rura i sama instalacja (łącznie z kształtkami) decydują o finalnej wytrzymałości. Dla pewności zawsze należy sprawdzić specyfikację producenta.

3. Czy mogę użyć ich w instalacjach z gorącą wodą, np. w CO?
Tak, mosiądz radzi sobie bardzo dobrze w temperaturach do 100–120°C. Kluczem jest tu także rodzaj zastosowanych uszczelek – NBR sprawdza się w większości aplikacji z wodą grzewczą.

4. Jak wygląda sprawa z częstym demontażem i ponownym montażem?
Złączki skręcane pozwalają na odkręcanie i ponowne dokręcanie, o ile nie dojdzie do uszkodzenia pierścienia zaciskowego ani gwintów. Jeżeli po ponownym montażu występują drobne nieszczelności, zaleca się wymianę uszczelek lub tulei zaciskowej.

5. Czy gwint wewnętrzny typu G1/4 wymaga dodatkowych uszczelnień (taśmy teflonowej)?
Zależy od charakteru gwintu. G1/4 zazwyczaj jest gwintem równym (BSPP), gdzie uszczelnienie polega na zastosowaniu podkładki czy o-ringu. Jeśli natomiast mamy do czynienia z gwintem stożkowym R1/4 (BSPT), wtedy uszczelnienie zapewnia docisk stożka i zazwyczaj dodatkowo używa się taśmy PTFE. Należy upewnić się, jaki dokładnie typ gwintu występuje w danym modelu /10500-A/.

6. Czy złączki mosiężne nadają się do przesyłu gazów i sprężonego powietrza?
Jak najbardziej. Mosiądz jest popularnym materiałem w układach pneumatycznych i gazowych (nieagresywnych). Przy gazach palnych lub niebezpiecznych (np. LPG, CNG) warto jednak sprawdzić przepisy i certyfikaty bezpieczeństwa.

7. Czy w miejscach narażonych na drgania (np. maszynowniach) te złączki się sprawdzą?
Tak, pod warunkiem poprawnego dokręcenia i wsparcia instalacji (uchwyty, obejmy). Mosiądz i rury miedziane są dość odporne na drgania, a tuleja zaciskowa zapewnia stabilne mocowanie.

8. Jaką żywotność mają takie złączki?
W typowych warunkach eksploatacyjnych, żywotność mierzona jest w dziesiątkach lat. Mosiądz ulega korozji w niewielkim stopniu, a elastomerowe uszczelki zachowują elastyczność w zalecanym zakresie temperatur.

9. Czy istnieje ryzyko patynowania powierzchni mosiądzu?
Mosiądz z czasem może pokryć się warstewką tlenków lub patyny, co jest całkowicie naturalne i nie szkodzi parametrom użytkowym. Jeśli jednak zależy nam na stałej, błyszczącej powierzchni, można wybrać wariant niklowany lub chromowany.

10. Jakie są różnice między złączkami skręcanymi a lutowanymi?
Złączki skręcane nie wymagają lutowania ani używania wysokich temperatur. Dzięki temu montaż jest szybki, a naprawy i przeróbki instalacji łatwiejsze. Natomiast lutowanie gwarantuje (w teorii) mniejszą liczbę połączeń rozłączanych, co czasem bywa preferowane w instalacjach o wysokich wymaganiach ciśnieniowych czy termicznych. Wszystko zależy od konkretnej aplikacji i preferencji instalatora.

11. Czy można stosować te złączki do wody pitnej?
W większości przypadków tak, ale należy potwierdzić, czy stop mosiądzu ma obniżoną zawartość ołowiu (tzw. low-lead). Zdarza się, że dany wyrób posiada dodatkowe atesty dopuszczające go do kontaktu z wodą przeznaczoną do spożycia.

12. Czy gwint wewnętrzny w złączce może służyć do wkręcenia np. manometru z gwintem zewnętrznym?
Jak najbardziej. Jeśli wymiary gwintu są zgodne, można przyłączyć manometr czy inne urządzenia diagnostyczne, np. w celu kontroli ciśnienia w instalacji.

13. Co robić w przypadku zauważenia niewielkiego wycieku zaraz po instalacji?
Najpierw spróbuj delikatnie dokręcić nakrętkę lub gwintowaną końcówkę. Jeśli to nie pomoże, sprawdź, czy rura została właściwie sfazowana i czy tuleja zaciskowa bądź uszczelki nie uległy uszkodzeniu. W skrajnym przypadku wymień pierścień.

14. Czy mogę używać tych złączek w instalacjach wysoko temperaturowych, np. powyżej 120°C?
Zazwyczaj maksymalna temperatura pracy wynosi ok. 120°C, ograniczona głównie przez uszczelki. Jeśli chodzi o aplikacje ekstremalnie gorące (np. para wodna pod ciśnieniem), warto sprawdzić dedykowane produkty do wyższych zakresów.

15. Jakie narzędzia są zalecane do dokręcania gwintów wewnętrznych?
Standardowo klucz nastawny lub płaski o odpowiednim rozmiarze. W przypadku profesjonalnych instalacji lub droższych elementów – klucz dynamometryczny dla zachowania precyzji i powtarzalności.

16. Czy złączki można zabezpieczyć przed odkręceniem, np. za pomocą kontrnakrętki?
Zazwyczaj w instalacjach nie ma takiej potrzeby, gdyż odpowiedni moment dokręcenia wystarcza do utrzymania szczelności. W wyjątkowych sytuacjach można stosować np. kleje anaerobowe na gwintach (jeśli normy na to zezwalają).

17. Czy złączki proste można używać w sytuacjach wymagających kątów (np. 90°)?
Z natury są to elementy proste, więc jeśli potrzebujesz zmiany kierunku przepływu, lepszym wyborem będzie złączka kątowa bądź kolanko. Możesz też łączyć kilka złączek, ale to często nieopłacalne i niepraktyczne.

18. Czy te złączki są zgodne z gwintami „NPT” używanymi w USA?
Nie, seria G (BSPP) i R (BSPT) ma inny skok i kąt gwintu niż NPT. Te systemy nie są kompatybilne. Jeśli potrzebujesz łączyć się z elementami NPT, poszukaj adaptera lub rozważ w pełni amerykański standard.
