Złączki mosiężne uniwersalne do rur miedzianych CU, PE, PA seria 10000

Seria 10000 od CPP PREMA reprezentuje najnowsze osiągnięcia w dziedzinie łączenia rur i przewodów w systemach hydraulicznych, pneumatycznych oraz różnorodnych aplikacjach przemysłowych. Powstała w odpowiedzi na rosnące zapotrzebowanie rynku na rozwiązania uniwersalne, trwałe i wyjątkowo odporne, zarówno pod kątem wysokich ciśnień, jak i zmiennych temperatur. Zgodnie z wcześniejszymi opracowaniami producenta, seria ta łączy w sobie sprawdzone technologie z innowacjami, które zapewniają jeszcze większą funkcjonalność i bezpieczeństwo.

Podstawowym założeniem serii 10000 jest uniwersalność. Oznacza to, że w obrębie jednej linii produktowej znajdziemy złączki, adaptery i akcesoria, które dają się stosować do różnych rodzajów rur: miedzianych (CU), ale także tworzywowych (PE, PA, PU). Taka wszechstronność bywa szczególnie istotna w przemyśle, gdzie w jednej instalacji często pojawiają się rozmaite materiały. CPP PREMA, dbając o spójność systemu, zdefiniowała serię 10000 tak, aby elementy te działały jako kompletny zestaw – od trójników typu T, przez łączniki proste, kątowe, czwórniki, aż po tulejki wzmacniające i pierścienie zaciskowe.

Wyróżnikiem tej serii jest zgodność z wieloma normami i standardami, takimi jak ISO 7.1, BS 21, DIN 2999, ISO 228 Class A czy ISO R/262. To gwarantuje, że produkty te można z powodzeniem stosować w projektach zorientowanych na rynki międzynarodowe, nie martwiąc się o brak kompatybilności gwintów czy rozmiarów. Oprócz tego, obecność norm DIN 3862 świadczy o wysokiej precyzji, potwierdzając również dbałość o szczegóły konstrukcyjne.

Seria 10000 to także szeroka paleta rozmiarów, dopasowanych do średnic rur i przewodów od 4 mm aż po 22 mm (i dalej, zależnie od specyficznej części asortymentu). Dzięki temu instalatorzy pracujący przy drobnej pneumatyce niskociśnieniowej, jak i projektanci potężnych systemów hydraulicznych wysokociśnieniowych, mogą czerpać korzyści z zastosowania tych samych, kompatybilnych produktów. W konsekwencji powstaje unikalna synergia – jeden system, liczne rozwiązania, łatwa kompletacja.

Kolejnym kluczowym aspektem jest materiał – mosiądz często pokrywany warstwą niklu, co czyni go jeszcze bardziej odpornym na korozję i uszkodzenia mechaniczne. Ta powłoka zapewnia długotrwały, estetyczny wygląd oraz zwiększa wytrzymałość złączek w środowiskach agresywnych. Opcjonalnie dostępne bywa również wykończenie z PTFE (politetrafluoroetylenu), co przydaje się w obecności silnie agresywnych chemikaliów.

W skład opisywanej rodziny wchodzą m.in.:

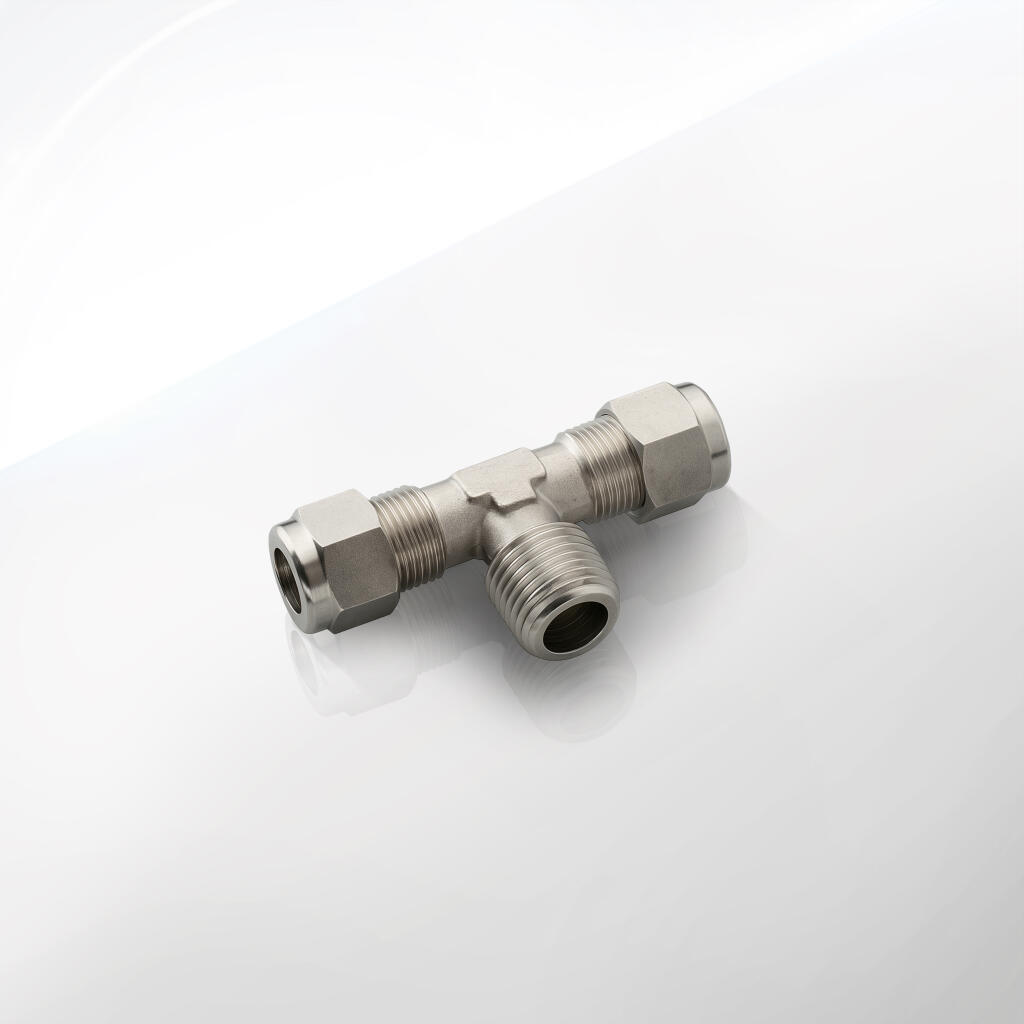

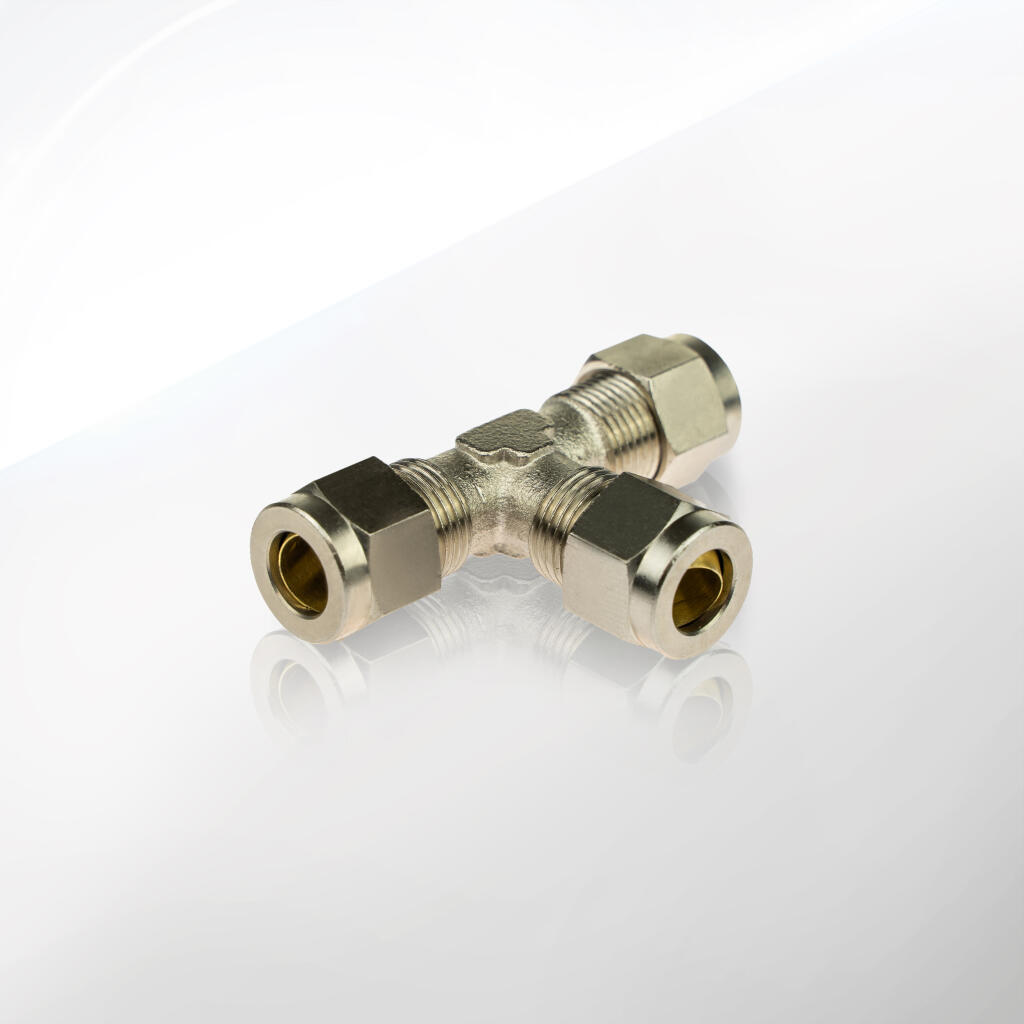

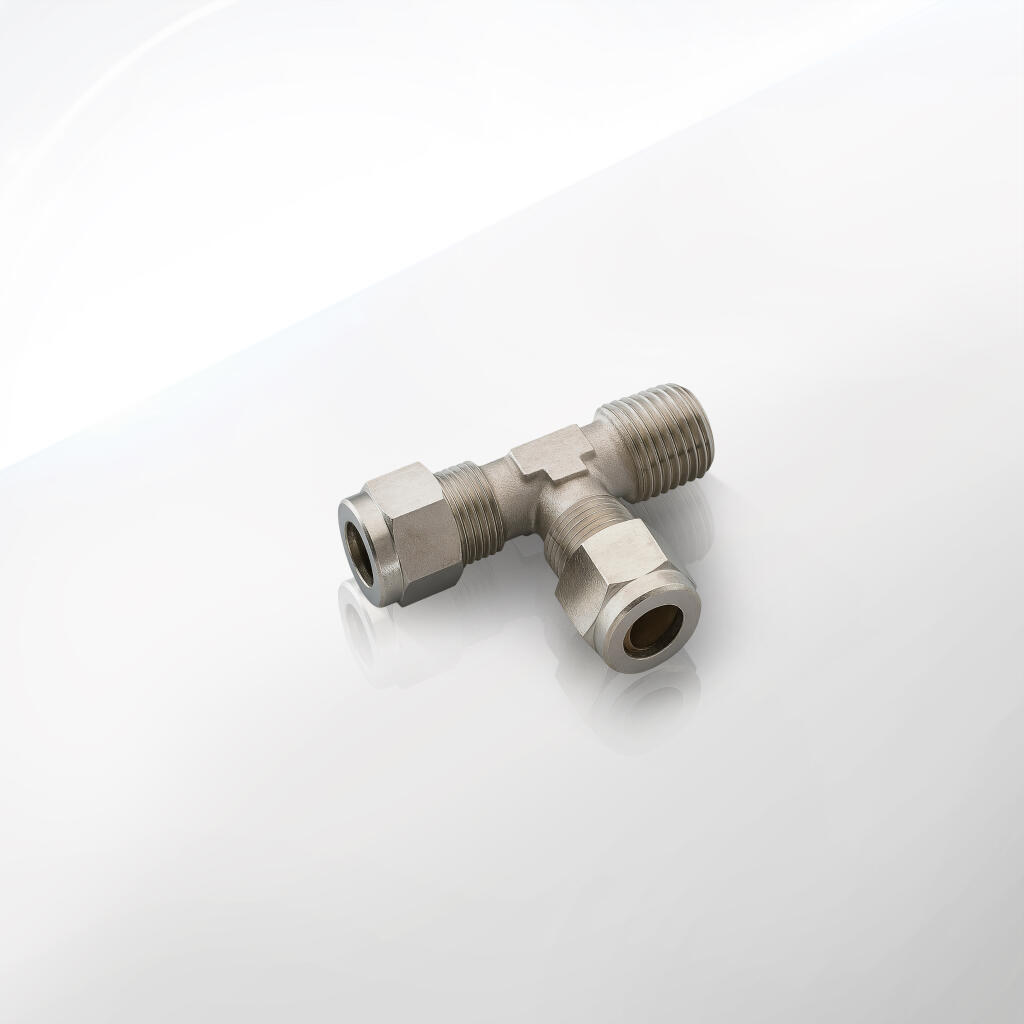

• Trójniki typu T (w wersji symetrycznej i asymetrycznej) z gwintami zewnętrznymi – do prostego rozdzielenia przepływu na trzy kierunki,

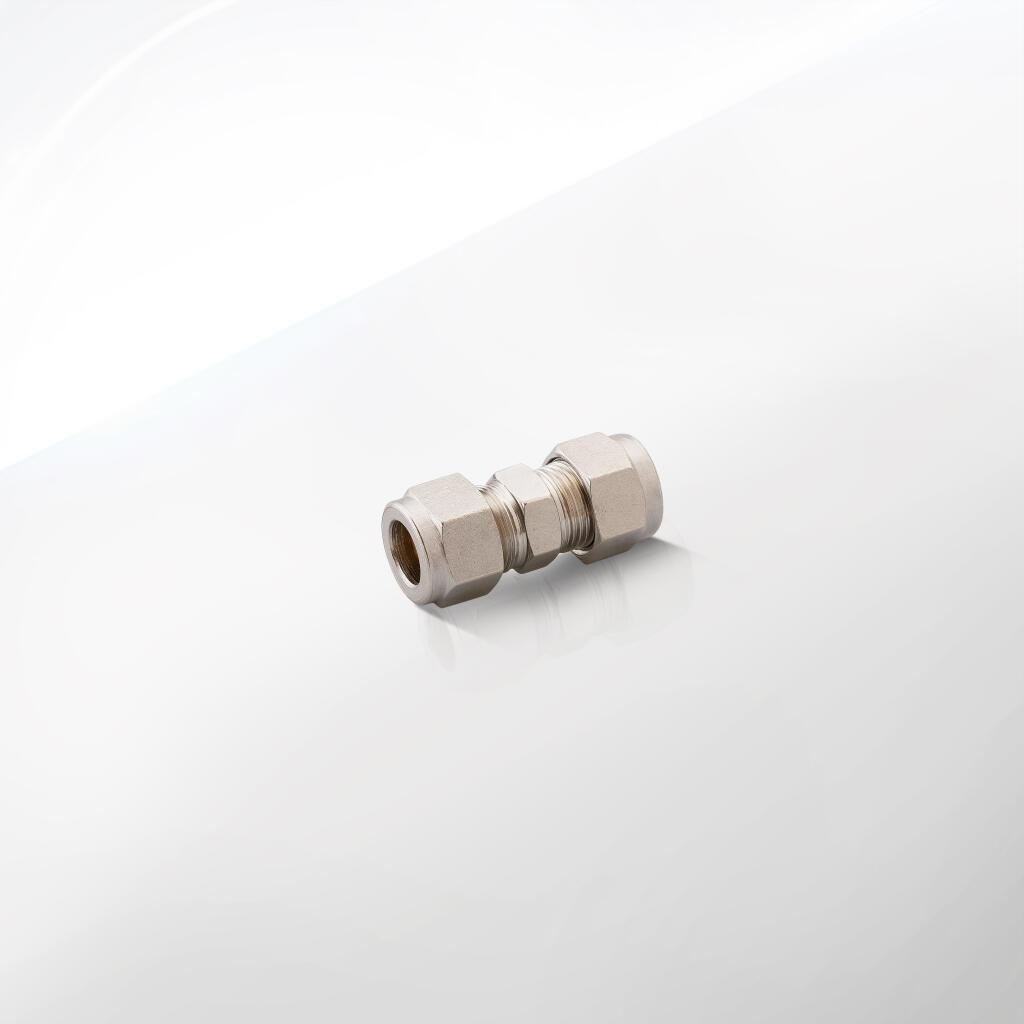

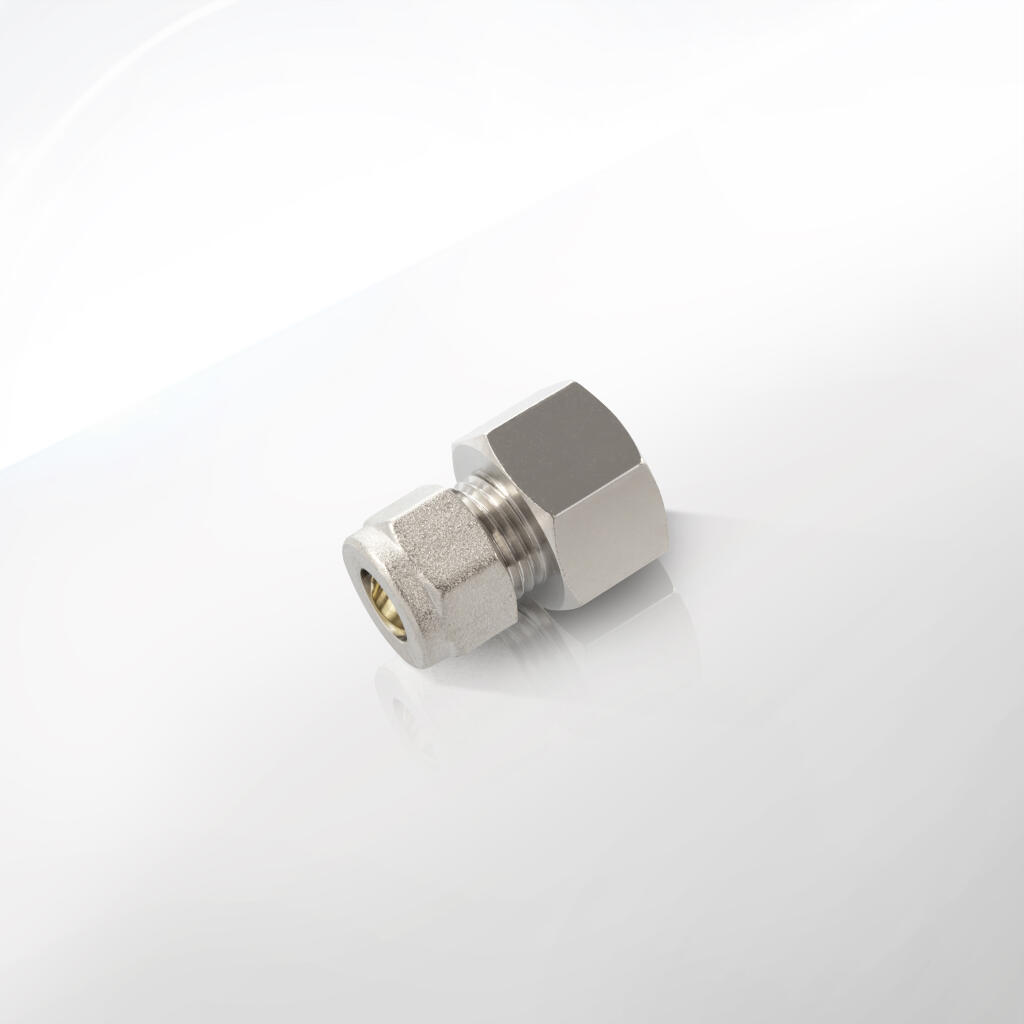

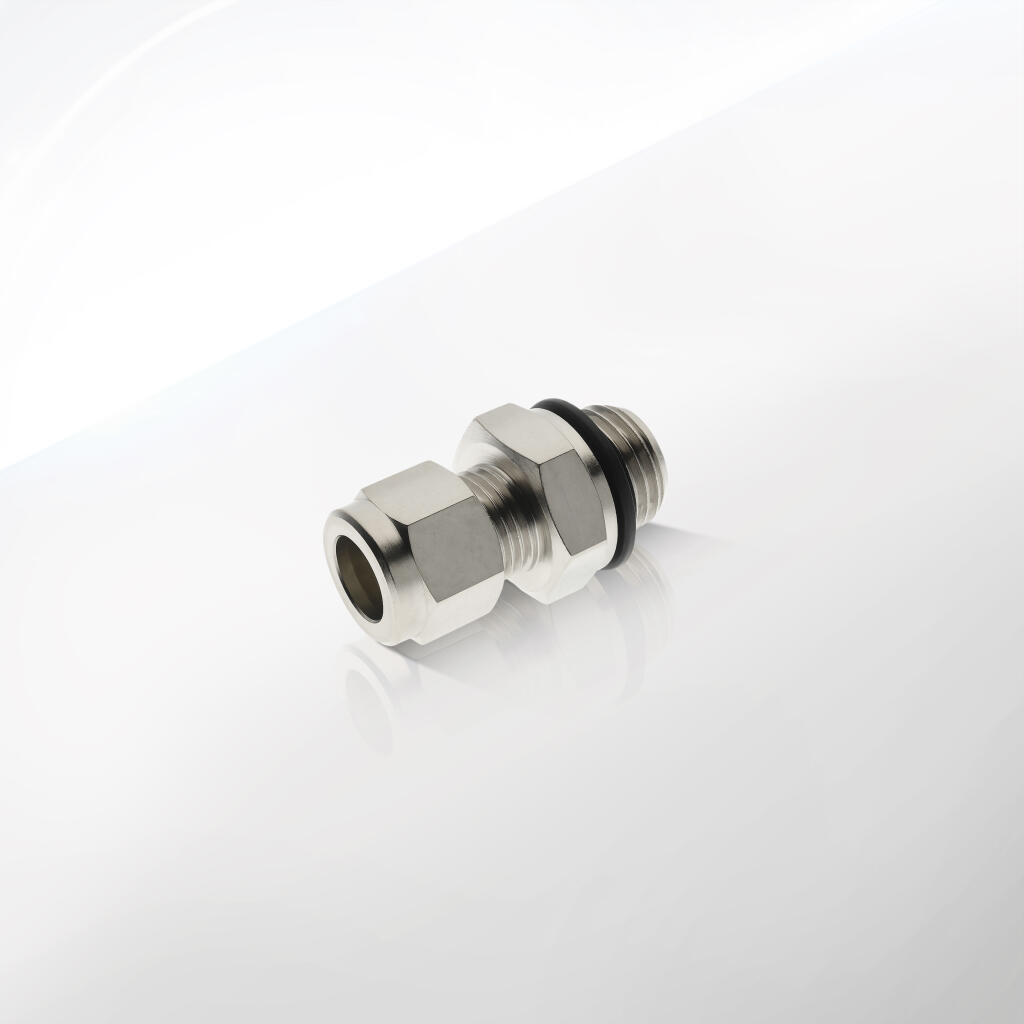

• Łączniki proste przelotowe – do łączenia przewodów w linii,

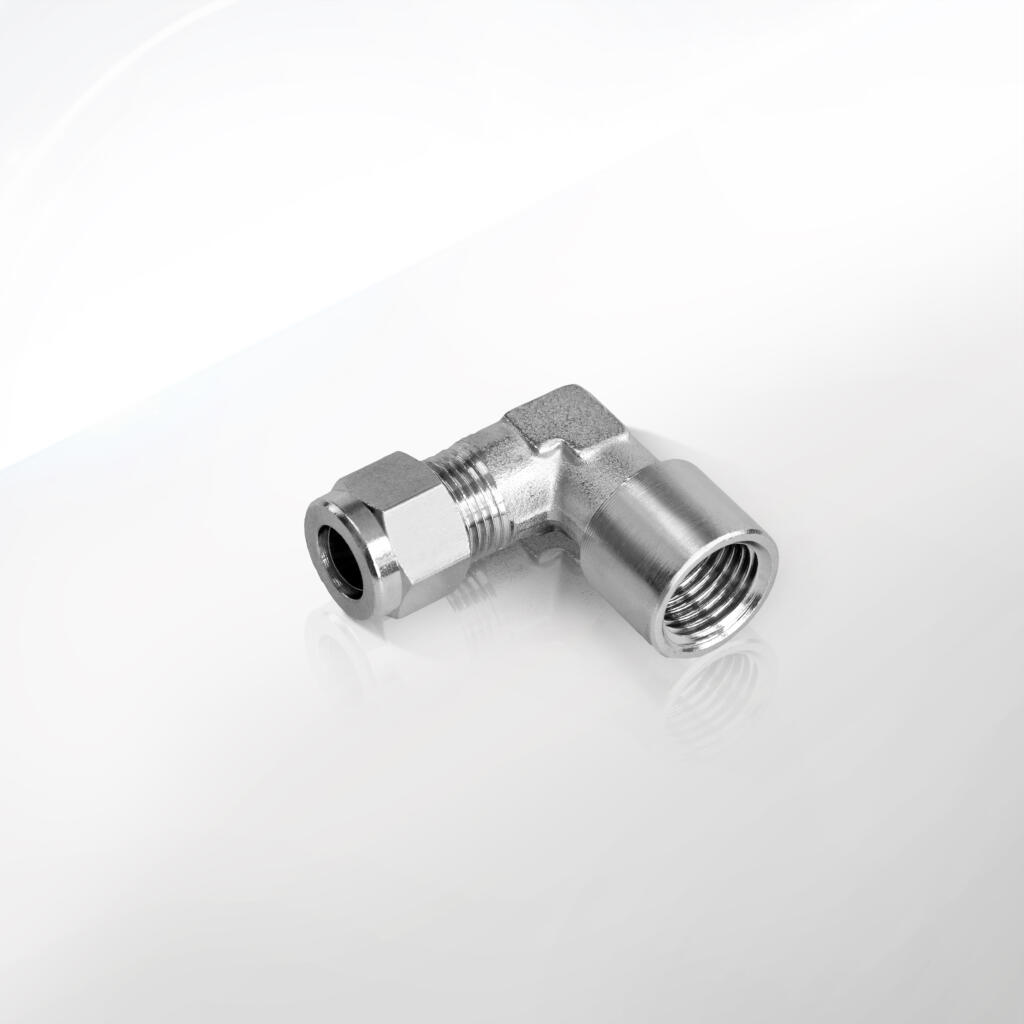

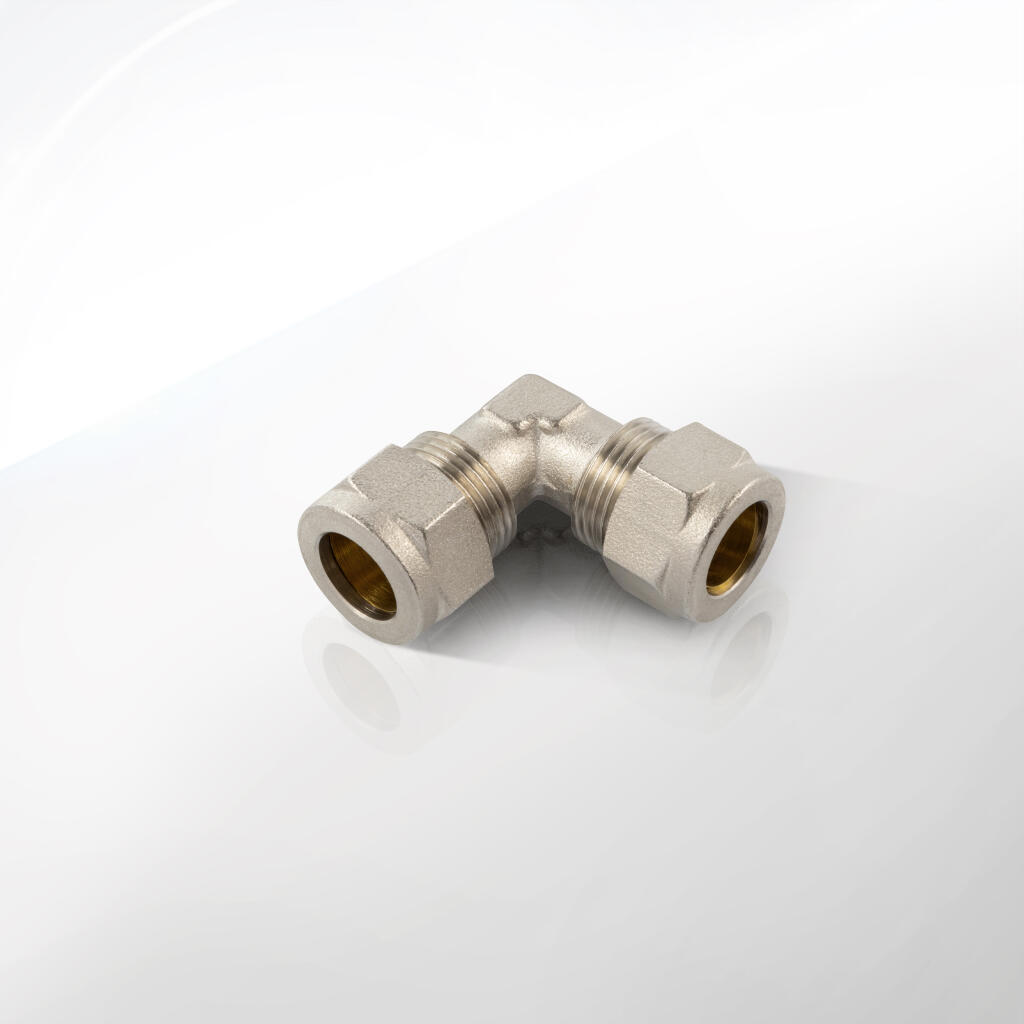

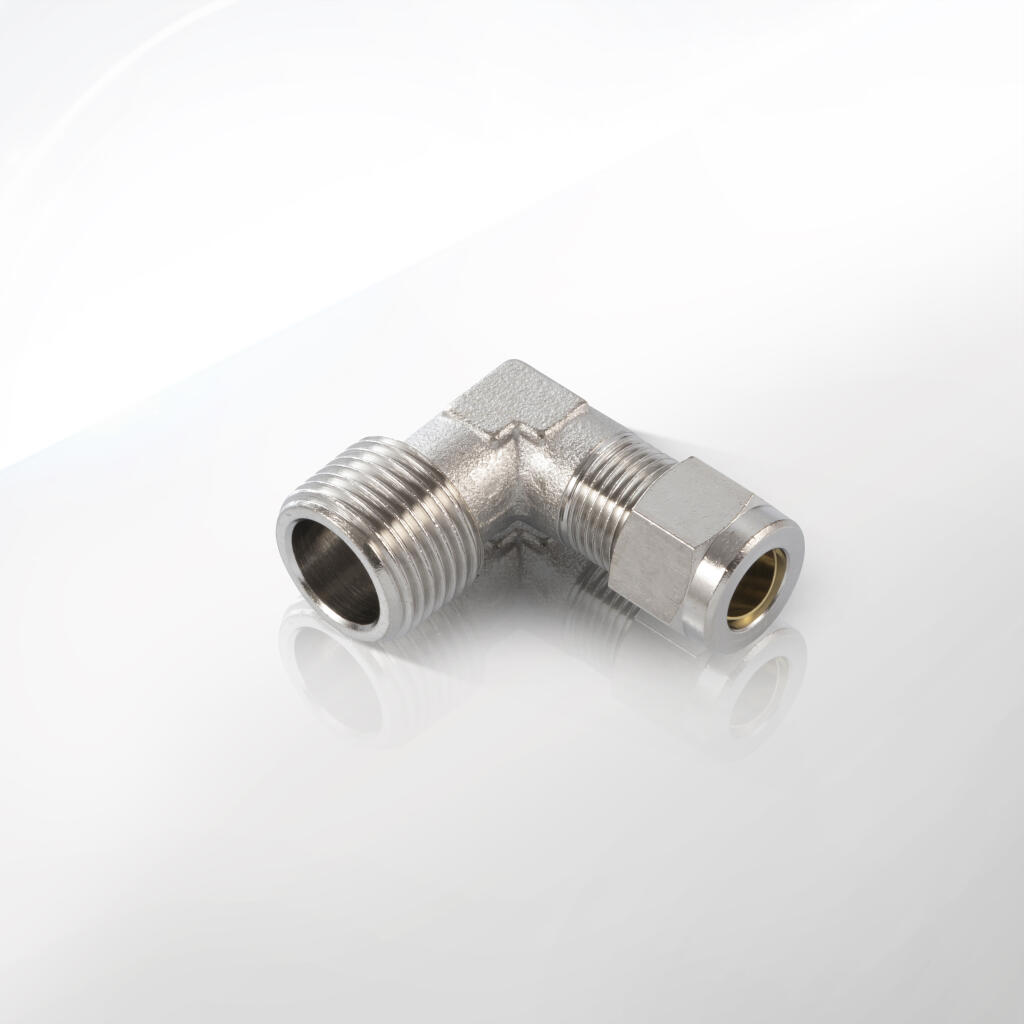

• Złączki kątowe z gwintem wewnętrznym czy zewnętrznym (w tym modele obrotowe typu Banjo) – pozwalające zmienić kierunek przepływu o 90°,

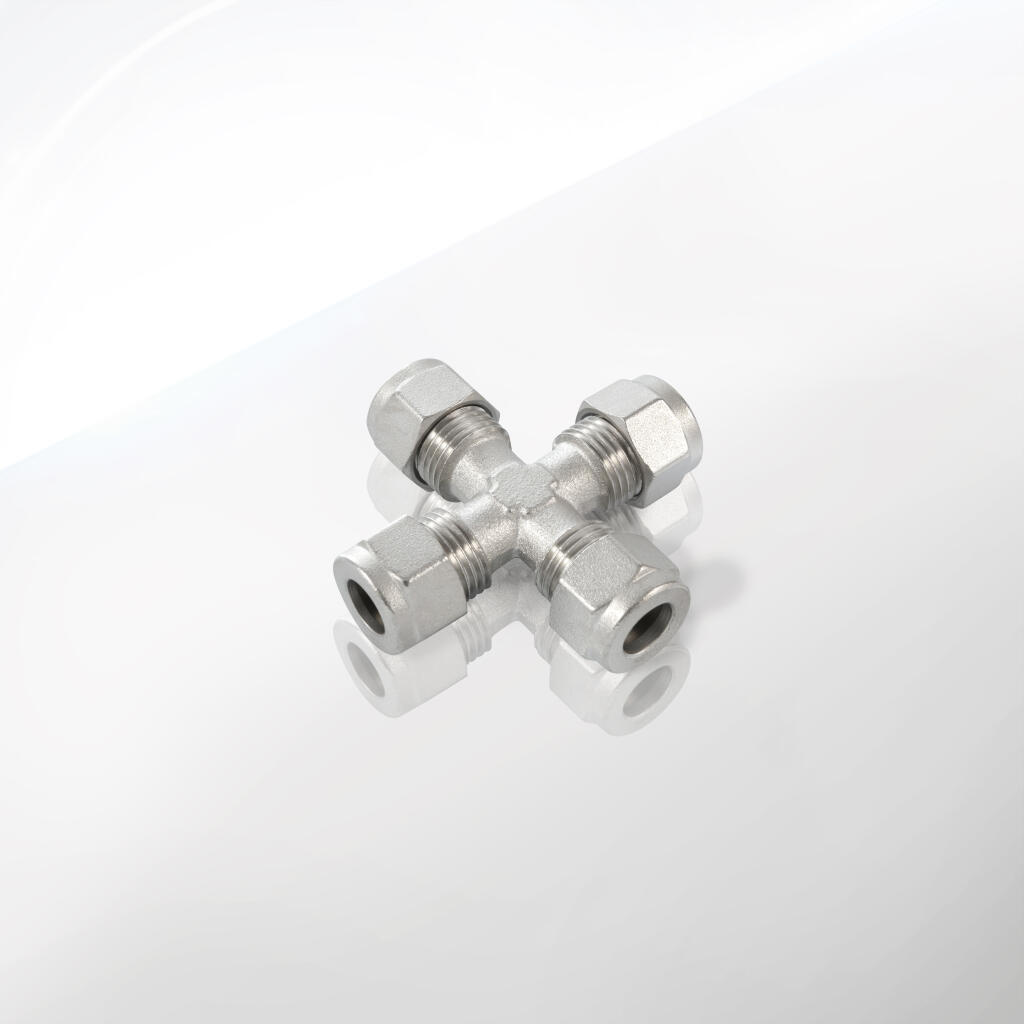

• Czwórniki – rzadziej spotykane, ale bardzo przydatne w instalacjach wymagających rozdziału na cztery gałęzie,

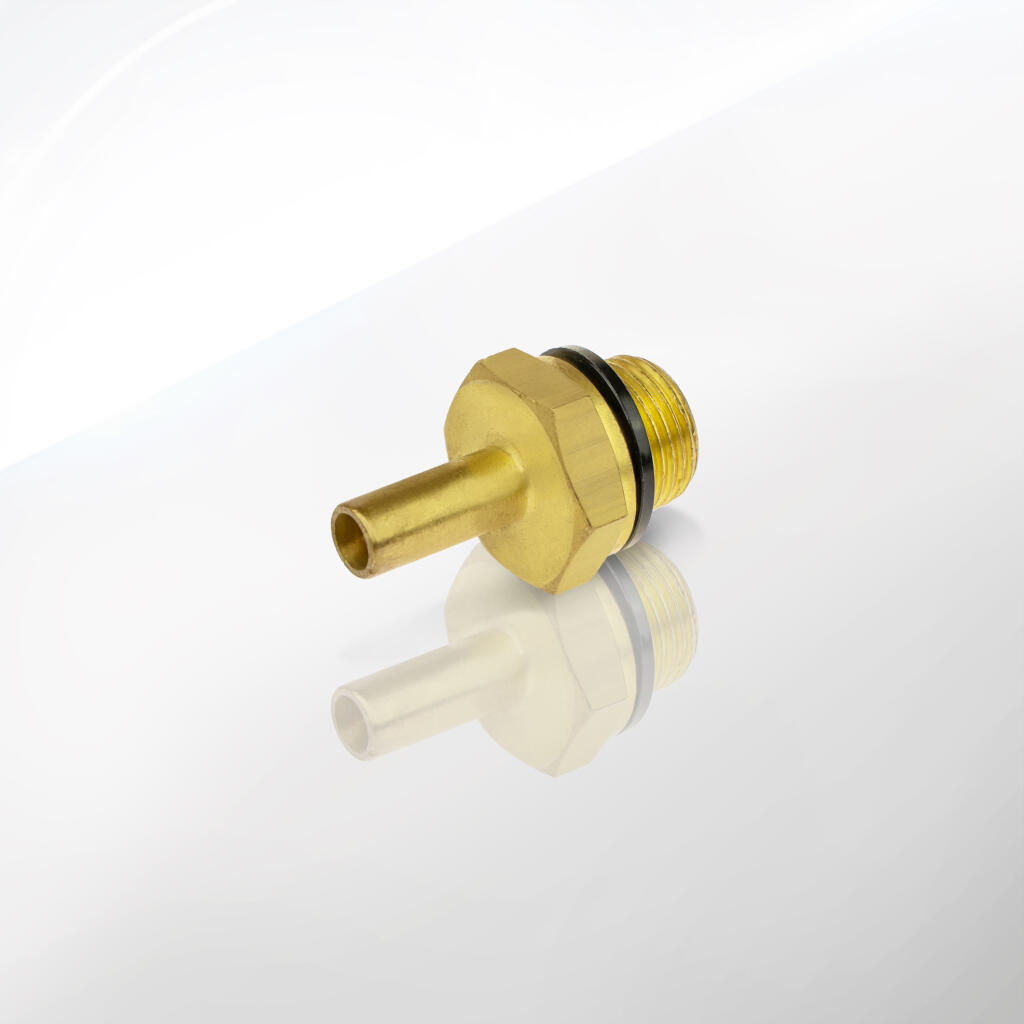

• Adaptery do złączek miedzianych – nieodzowne w sytuacjach, gdzie występuje kombinacja różnorodnych materiałów i wymagane jest przejście gwintowe bądź średnicowe,

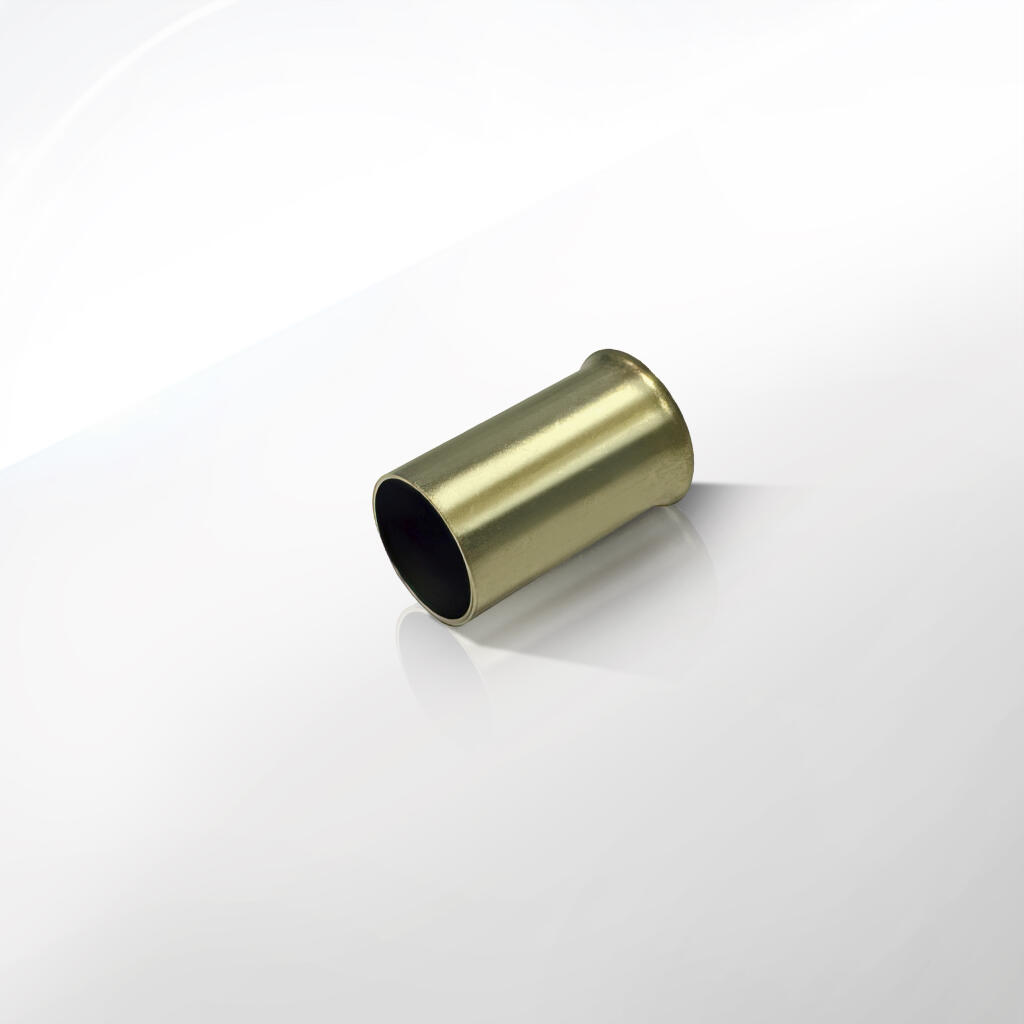

• Tulejki wzmacniające do rur PA, PE, PU – niezbędne przy połączeniach skręcanych (tzw. baryłkowych), aby zapobiec zgnieceniu ścianki tworzywa,

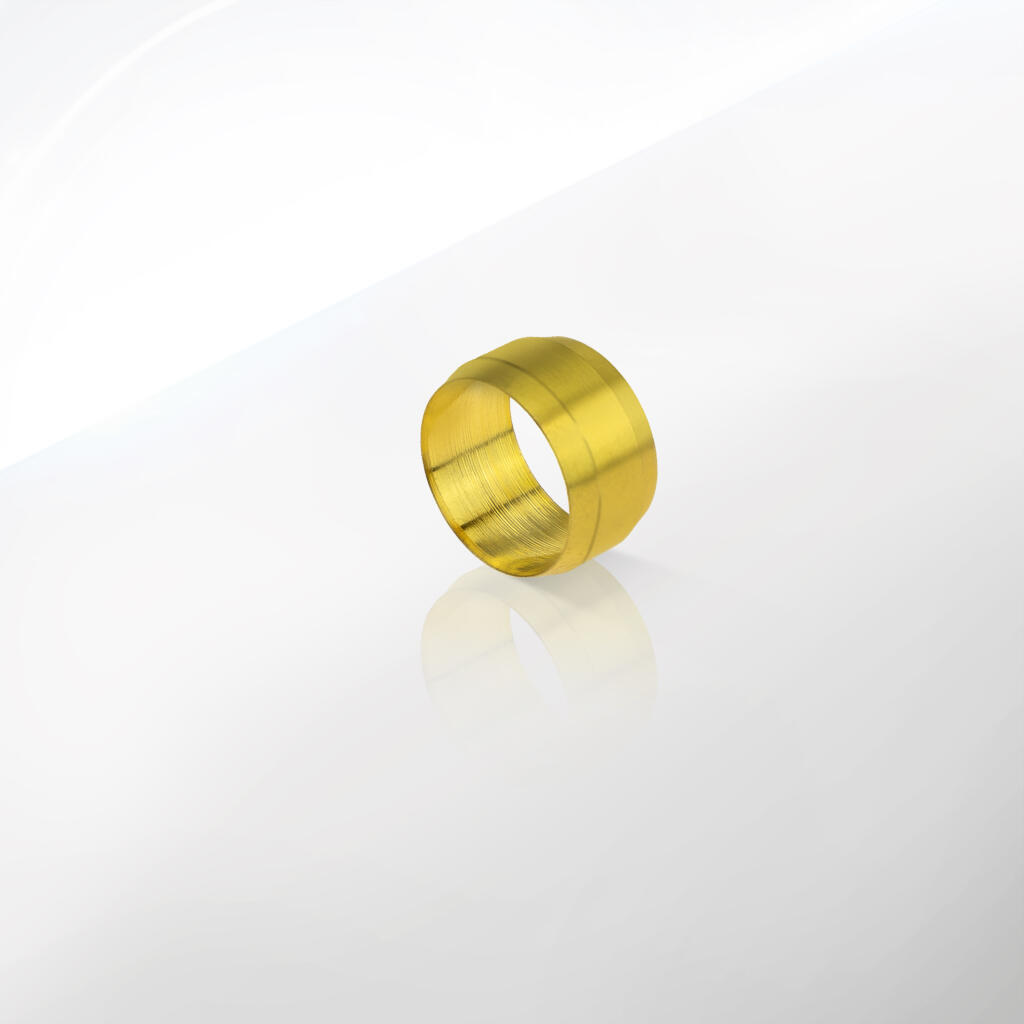

• Pierścienie zaciskowe do złączek miedzianych – ułatwiające pewne i szczelne łączenie w systemach CU.

Powyższe elementy, choć różnią się formą czy przeznaczeniem, tworzą spójną całość. Każdy z nich został opracowany tak, by współgrać z innymi i zapewniać wysoki stopień bezpieczeństwa i trwałości. Niezależnie od tego, czy mamy do czynienia z układem hydraulicznym, pneumatycznym, chłodniczym czy jeszcze innym – seria 10000 ma na celu sprostać potrzebom szerokiego spectrum branż.

Zalety w pigułce:

• Uniwersalność zastosowań (hydraulika, pneumatyka, branża spożywcza, energetyka, transport itd.).

• Kompatybilność z rurami miedzianymi, stalowymi, aluminiowymi oraz z tworzyw PE/PA/PU.

• Zgodność z licznymi normami, gwarantująca międzynarodowy standard jakości.

• Szeroki zakres rozmiarów, co ułatwia dopasowanie do konkretnej średnicy przewodu.

• Łatwość montażu i demontażu, bez konieczności specjalistycznych narzędzi (poza standardowymi kluczami).

• Odporność na działanie ciśnień i temperatur, potwierdzona badaniami i testami praktycznymi.

Seria 10000 to zatem nie tylko zbiór złączek i akcesoriów, lecz przemyślany, kompleksowy system, który ułatwia pracę wszystkim zaangażowanym w tworzenie i konserwację instalacji przemysłowych. Można powiedzieć, że jest to „szczyt inżynierii połączeń” – jak ujęto w jednej z wcześniejszych publikacji. Producent zadbał, by każdy element – od drobnych pierścieni zaciskowych, poprzez trójniki, aż po duże czwórniki – wpisywał się w spójną wizję jakości i niezawodności.

Produkty z kategorii Złączek mosiężnych uniwersalnych do rur CU, PE, PA seria 10000 znajdują zastosowanie w bardzo szerokim wachlarzu branż. Ich wszechstronność wynika z faktu, że poszczególne rodzaje złączek (proste, kątowe, trójniki, czwórniki) można w prosty sposób skompletować, dostosowując układ do dowolnych wymagań – niezależnie od tego, czy w grę wchodzi woda, powietrze, gaz, czy nawet chemikalia o średniej agresywności.

Przemysł maszynowy i hydraulika siłowa

W hydraulice siłowej często wykorzystuje się rury i przewody miedziane lub stalowe, nierzadko jednak spotykane są również mieszane systemy z wężami PA (poliamidowymi) odpornymi na wysokie ciśnienia. Właśnie w takich miejscach seria 10000 staje się nieodzowna. Można napotkać na konieczność rozdzielenia przepływu (np. trójniki typu T symetryczne z gwintem zewnętrznym) bądź zmiany kierunku (złączki kątowe). Gdzie indziej używa się adapterów, gdy trzeba przejść z gwintu calowego na metryczny. Z uwagi na wysoką odporność na ciśnienie i dużą wytrzymałość mechaniczną, złączki te służą w intensywnych warunkach pracy (ciśnienia kilkudziesięciu bar).

Pneumatyka i automatyka produkcyjna

Układy pneumatyczne stosuje się w dziesiątkach maszyn przemysłowych, linii automatyki, procesów manipulacji, robotyki i wielu innych dziedzinach. Złączki baryłkowe i wtykowe cieszą się tu ogromną popularnością, a seria 10000, dostosowana do przewodów PE, PA i PU, świetnie wpisuje się w potrzeby rynku. Możemy tu wyróżnić:

• Trójniki asymetryczne – przydatne, gdy potrzebujemy odejść od linii głównej mniejszym lub większym przewodem.

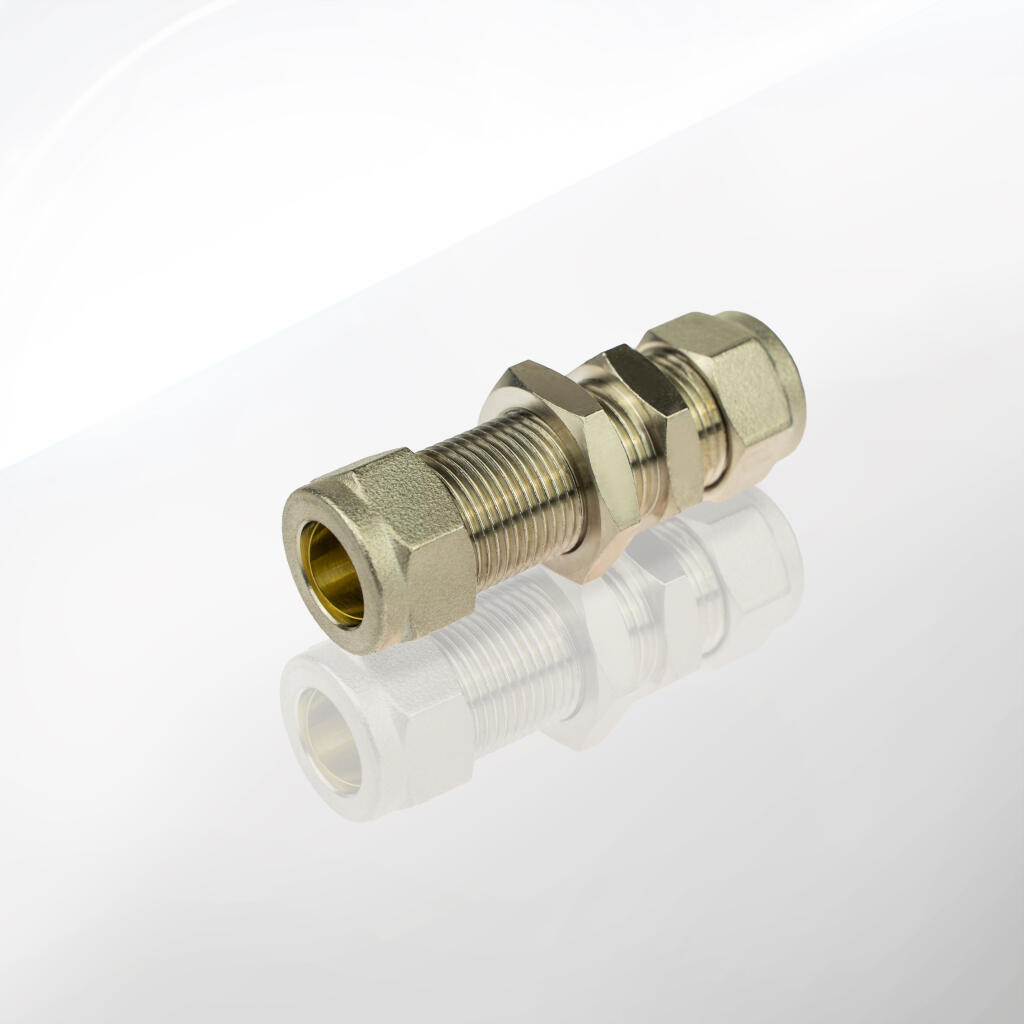

• Łączniki grodziowe proste przelotowe – w automatyce ważne są przejścia przez panele bądź obudowy maszyn; wówczas grodziowy łącznik pozwala stabilnie i szczelnie przepuścić przewód przez ściankę.

• Złączki Banjo z gwintem zewnętrznym – często wykorzystywane do podłączeń elementów wykonawczych (np. siłowników) w kompaktowych przestrzeniach, bo mogą się obracać i zapewniać wygodę instalacji.

Branża chemiczna i spożywcza

W instalacjach spożywczych lub pół-chemicznych (gdzie mamy do czynienia z łagodniejszymi substancjami) rury miedziane i tworzywowe nierzadko dominują nad stalowymi, głównie ze względu na koszty oraz łatwość obróbki. Z uwagi na wymóg wysokiej higieny, łatwości czyszczenia i odporności na korozję, mosiężne złączki (często niklowane) z serii 10000 stają się wygodnym wyborem. Dodatkową korzyścią jest opcja powłoki PTFE w niektórych wariantach, co zwiększa odporność na działanie substancji lekko agresywnych.

Przykładowo, do transportu wody w browarach czy do linii dozowania syropów w zakładach przetwórczych, trójniki typu T bądź czwórniki potrafią szybko i pewnie rozdzielić płyn na różne sekcje linii produkcyjnej. W razie konieczności łączenia węży PE, które często mają właściwości spożywcze (tzw. food-grade), można dodać tulejki wzmacniające i pierścienie zaciskowe, zapewniając szczelne i solidne połączenie.

Energetyka, ciepłownictwo, systemy chłodzące

W elektrowniach czy instalacjach ciepłowniczych, gdzie liczy się niezawodność, wszelkie prace konserwacyjne muszą przebiegać sprawnie. Złączki z serii 10000, zwłaszcza te proste przelotowe i kątowe, pozwalają budować lub modernizować rurociągi pomocnicze (np. do wody, powietrza sterującego, glikolu, chłodziw). W wielu takich aplikacjach kluczowe jest szybkie i pewne wpięcie się w istniejącą magistralę – stąd popularność adapterów i łączników grodziowych. Jeśli w systemie występują zmiany temperatur w szerokim zakresie, mosiądz niklowany zachowuje dużą stabilność, a uszczelnienia (np. z oringami NBR) pozwalają na utrzymanie szczelności.

Transport i motoryzacja

Rury miedziane i węże poliamidowe to standard w wielu układach (np. pneumatyka hamulcowa w pojazdach ciężarowych, linie wspomagania). Seria 10000 bywa stosowana w warsztatach naprawczych i firmach produkujących przyczepy, gdzie łączniki z gwintem zewnętrznym i tulejki wzmacniające do węży PA przydają się w finalnym montażu. Z kolei trójniki symetryczne lub asymetryczne bądź czwórniki mogą rozdzielić powietrze z jednego kompresora do wielu układów.

Systemy HVAC (klimatyzacja, wentylacja, ogrzewanie)

Chociaż w dużych układach HVAC dominują rury stalowe bądź miedziane, w mniejszych gałęziach systemu (np. doprowadzanie czynnika chłodniczego do podzespołów) stawia się często na elastyczne przewody i złączki. Łatwość skręcania i rozbudowy instalacji to walor, jaki zapewnia rodzina 10000. Gdy konieczna jest zmiana kierunku przepływu w ograniczonej przestrzeni, złączki kątowe obrotowe typu Banjo stają się wręcz niezastąpione. Można je dopasować co do milimetra, a gwint zewnętrzny lub wewnętrzny ułatwia wkręcenie w obudowę urządzenia.

Wszelkie inne obszary

Faktycznie, trudno wymienić wszystkie dziedziny, gdzie te złączki i akcesoria nie mogłyby się przydać. Od domowych instalacji warsztatowych (np. do sprężarki w garażu), po wysokospecjalistyczne systemy przemysłu petrochemicznego. Wszędzie tam, gdzie liczy się niezawodność, prostota montażu i odporność, seria 10000 spełnia oczekiwania. Nawet w niewielkich liniach technologicznych automatyki rolniczej, w instalacjach gazowych (jeśli parametry norm dopuszczają mosiądz i rodzaj gwintu), lub w przemyśle morskim (pod warunkiem kontroli zjawiska korozji i odcynkowania w wodzie morskiej) – możemy napotkać złączki z rodziny 10000.

Wszystkie produkty z serii 10000, w tym różne warianty trójników, łączników, czwórników i adapterów, cechują się określonymi parametrami technicznymi, które stanowią ich główny atut w branży inżynieryjnej. Zrozumienie i uwzględnienie tych danych pomaga projektować i budować instalacje w sposób efektywny, bezpieczny i zgodny z normami.

Zakres ciśnień i temperatur

Produkty z serii 10000 zaprojektowano do pracy w szerokim zakresie ciśnienia, typowo od podciśnienia (-0,99 bar) aż do wartości sięgających 20 bar lub więcej, w zależności od szczegółowych specyfikacji danego modelu i średnicy gwintu. W hydraulice siłowej (np. 100–200 bar lub więcej) stosuje się raczej inne typy złączek (np. stalowe), ale część elementów z serii 10000 może pracować w zakresie do kilkudziesięciu bar, wystarczających w większości aplikacji przemysłowych i pneumatycznych.

Co do temperatur, standardowy zakres to mniej więcej od -20°C do +120°C (choć w praktyce ograniczeniem bywa często materiał uszczelnień i rodzaj transportowanego medium). Z uwagi na możliwość stosowania oringów z różnego rodzaju elastomerów (NBR, EPDM, FKM), można dopasować produkt do specyficznych warunków (np. wysoka temperatura lub kontakt z niektórymi chemikaliami).

Gwinty i normy

Seria 10000 jest zgodna z wieloma międzynarodowymi normami gwintów – m.in.:

• ISO 7.1 (gwinty rurowe stożkowe i cylindryczne do połączeń ciśnieniowych),

• BS 21 (brytyjski standard gwintów rurowych),

• DIN 2999 (niemiecki standard gwintów rurowych),

• ISO 228 Class A (gwint rurowy walcowy do połączeń nieuszczelnianych na gwincie),

• ISO R/262 (dotyczące gwintów metrycznych).

Dzięki temu instalator nie musi się martwić, że dany wyrób niepasuje do popularnych systemów złącz, zaworów czy kształtek. Jest to kluczowe w projektach wielonarodowych bądź w modernizacjach, gdzie instalacja już istnieje i ma określone typy gwintów.

Rozmiary i przepustowość

W ofercie znajdują się złączki dedykowane średnicom zewnętrznym od 4 mm do 22 mm (lub calowym odpowiednikom). W przypadku gwintów zewnętrznych i wewnętrznych zazwyczaj mówimy o 1/8", 1/4", 3/8", 1/2", 3/4", 1", co pokrywa zdecydowaną większość zastosowań w branży wod-kan, HVAC czy systemach przemysłowych. Wpływa to również na przepustowość, kluczową w aplikacjach, gdzie liczy się minimalne straty ciśnienia. Projektanci instalacji mogą dobierać trójniki symetryczne czy czwórniki tak, aby idealnie dostosować przekrój.

Materiały uszczelniające

Wielu użytkowników zwraca uwagę na uszczelnienia (oringi, taśmy teflonowe), niezbędne do zachowania szczelności połączeń gwintowych. Złączki serii 10000 często mają fabrycznie zamontowane uszczelnienia lub są przystosowane do stosowania teflonu (PTFE). W przypadku węży z tworzyw (np. PA, PU), stosuje się z kolei baryłki i tulejki, które – w połączeniu z nakrętką – zapewniają uszczelnienie mechaniczne. Znaczenie ma też powierzchnia styku, dlatego producent dba o odpowiednie wykończenie mosiądzu lub niklowanego mosiądzu, by uniknąć mikronierówności.

Dopuszczenia i certyfikaty

Wiele przedsiębiorstw potrzebuje potwierdzenia, że złączki są odpowiednie do użytku np. z wodą pitną lub w strefach potencjalnie zagrożonych wybuchem (ATEX). W kontekście wody pitnej niektóre elementy serii 10000, w zależności od składu mosiądzu (zredukowana zawartość ołowiu), mogą spełniać europejskie wytyczne. W praktyce warto przejrzeć karty katalogowe lub skonsultować się z CPP PREMA, by uzyskać pewność.

Wytrzymałość mechaniczna

Z uwagi na to, że w serii 10000 zastosowano mosiądz (a niekiedy stal nierdzewną w wybranych adapterach), wytrzymałość mechaniczna, m.in. na rozciąganie i ścinanie, stoi na wysokim poziomie. Testy laboratoryjne i doświadczenie w terenie pokazują, że nawet przy intensywnych wibracjach i obciążeniach dynamicznych (np. w instalacjach pojazdów ciężarowych) złączki zachowują stabilność i nie ulegają rozszczelnieniu. Oczywiście warunkiem jest prawidłowy montaż i użycie dedykowanych narzędzi do dokręcania.

Masa i gabaryty

Ze względu na mosiądz i ewentualne powłoki (nikiel, chrom, PTFE) elementy te są stosunkowo lekkie, co ułatwia przenoszenie i montaż w trudno dostępnych miejscach. To istotne, gdy instalacja przebiega na wysokościach czy w ograniczonej przestrzeni. Brak zbędnych nadlewek i zoptymalizowany kształt to kolejne atuty w serii 10000.

Żywotność i konserwacja

Typowy okres eksploatacji złączek z mosiądzu może wynosić kilkanaście, a nawet kilkadziesiąt lat, zależnie od warunków pracy (obecność wody morskiej, wysokiej wilgotności, substancji abrazyjnych itp.). Minimalna konserwacja – np. okresowe sprawdzenie szczelności i dokręcenia – wystarczy, aby zachować niezawodne działanie. W przypadku gwintów stożkowych ważne jest regularne kontrolowanie uszczelnień, bo mikroruchy termiczne mogą wpływać na połączenia.

Głównym materiałem wykorzystywanym w serii 10000 jest mosiądz (często w postaci mosiądzu niklowanego). Warto bliżej przyjrzeć się, dlaczego akurat ten stop metali zdominował produkcję złączek i jakie korzyści płyną z jego zastosowania. Jednocześnie, w zależności od konkretnego elementu (np. tulejki wzmacniające czy pierścienie zaciskowe), materiał może się lekko różnić.

Mosiądz – podstawa konstrukcji

Mosiądz stanowi od wielu dekad wypróbowany surowiec w produkcji armatury i elementów instalacyjnych. Jego najważniejsze cechy:

1. Odporność na korozję: w warunkach zwykłej wody, powietrza czy olejów mineralnych mosiądz radzi sobie znakomicie. Nie rdzewieje jak żelazo, a proces degradacji w normalnym środowisku przebiega bardzo powoli.

2. Łatwość obróbki: mosiądz dobrze poddaje się procesom toczenia, frezowania i gwintowania. Pozwala to na precyzyjne wytwarzanie elementów takich jak czwórniki czy trójniki z wieloma gwintami.

3. Wysoka wytrzymałość: mosiądz jest dostatecznie twardy, aby znieść naciski i siły montażu. Dlatego gwinty nie ulegają łatwemu zerwaniu, co byłoby ryzykowne w intensywnej eksploatacji przemysłowej.

4. Plastyczność: przy jednoczesnej twardości, mosiądz zachowuje pewien margines plastyczności, co pozwala uniknąć nagłego pęknięcia pod wpływem udarów czy drgań.

Powłoka niklowa i warstwy ochronne

Wiele złączek w serii 10000 jest niklowanych, co ma dwa główne cele:

• Zwiększenie odporności na korozję w środowiskach bardziej agresywnych, np. mgła solna, wilgoć przemysłowa.

• Poprawa walorów estetycznych: nikiel nadaje lekki połysk i bardziej jednolity kolor, co bywa cenione, zwłaszcza jeśli instalacja jest odsłonięta i ma wyglądać profesjonalnie.

W aplikacjach narażonych na mocniejszą chemię (kwasy, zasady), bywa stosowana również powłoka PTFE lub inna uszlachetniona warstwa (np. chromowanie). Oczywiście dobór powłoki zależy od charakteru medium i wymagań branżowych (np. w spożywce – atest do kontaktu z żywnością).

Uszczelki i elementy dodatkowe

Oprócz głównego korpusu (mosiężnego) w złączkach pojawiają się:

• Uszczelki gumowe (NBR, EPDM, FKM) – montowane w rowkach gwintów lub krawędziach stykowych.

• Pierścienie zaciskowe (mogą być ze stali nierdzewnej lub mosiądzu, zależnie od systemu).

• Tulejki wzmacniające (również z mosiądzu), wkładane do przewodów PE/PA/PU, by zapobiec deformacji ścianki.

Każdy z tych komponentów jest starannie dobierany, by całość instalacji była szczelna i odporna na warunki pracy.

Współczynnik rozszerzalności cieplnej

Ponieważ w instalacjach często występują wahania temperatury, istotne jest, by materiał złączki nie pracował w zupełnie innym tempie rozszerzania się niż sam przewód. Zastosowanie mosiądzu jest tu dobrym kompromisem. Miedziane rury mają współczynnik rozszerzalności zbliżony do mosiądzu, co redukuje naprężenia. Z kolei w wężach tworzywowych (PE/PA) różnica jest większa, ale tulejki i pierścienie zaciskowe niwelują te rozbieżności w miejscu złączenia.

Certyfikaty materiałowe

Wiele elementów z serii 10000 może być – na żądanie – dostarczanych z atestami materiałowymi. To istotne w branżach, gdzie dokumentacja jakościowa jest szczególnie rygorystyczna (np. petrochemia, farmacja). Zwykle potwierdza się wówczas skład chemiczny mosiądzu (np. CW614N, CW617N) oraz proces obróbki (odkuwki, odlewy ciśnieniowe, toczenie CNC).

Przyszłość i ewentualne warianty

Ze względu na ciągły rozwój technologii, nie jest wykluczone, że w przyszłości CPP PREMA wprowadzi jeszcze inne kombinacje materiałowe, np. korpus z mosiądzu plus powłoka antybakteryjna czy antyelektrostatyczna. Już teraz jednak oferta jest bogata i spełnia standardowe wymogi branży. Wpływ na wybór wariantu ma zawsze ocena warunków pracy: medium (woda, powietrze, olej itp.), temperatura, ciśnienie i ewentualne wibracje.

 Montaż złączek i akcesoriów z serii 10000 od CPP PREMA cechuje się prostotą i wygodą, jednak warto pamiętać o kilku zasadach, aby zapewnić długotrwałe i szczelne połączenie. Poniższa instrukcja obejmuje typowe kroki montażowe w systemach hydraulicznych i pneumatycznych, z wykorzystaniem elementów mosiężnych o gwintach zewnętrznych/wewnętrznych oraz akcesoriów takich jak baryłki, tulejki, pierścienie zaciskowe.

1. Przygotowanie narzędzi i elementów

Zanim przystąpisz do montażu, przygotuj:

• Złączki (trójniki, kątowe, proste itd.),

• Przewody (miedziane, poliamidowe, polietylenowe, poliuretanowe, w zależności od projektu),

• Akcesoria (tulejki wzmacniające, pierścienie zaciskowe, jeśli używasz metod baryłkowych),

• Narzędzia: klucz płaski/szczękowy dopasowany do rozmiaru nakrętek złączek, ewentualnie klucz dynamometryczny, taśma teflonowa (jeśli połączenie gwintowe jest uszczelniane na gwincie stożkowym).

Upewnij się, że powierzchnie styku są czyste, a przewody pozbawione opiłków, zadziorów czy innych zabrudzeń. Zanieczyszczenia mogłyby spowodować problemy z uszczelnieniem.

2. Dopasowanie gwintów i rozmiarów

Sprawdź, czy gwint zewnętrzny złączki pasuje do gwintu wewnętrznego w urządzeniu/instalacji. W przypadku węży tworzywowych – zmierz średnicę zewnętrzną i wewnętrzną. Jeśli wąż ma np. 8 mm zewnętrznej średnicy i 6 mm wewnętrznej, używasz tulejki D 8/6 wraz z baryłką i nakrętką z serii 10000. Montaż węży miedzianych (CU) wymaga innego podejścia (często zaciśnięcie baryłki na rurze miedzianej, czasem lutowanie, jeśli tak stanowi projekt).

3. Montaż złączek z gwintem

Jeżeli złączka posiada gwint zewnętrzny stożkowy, nawiń taśmę teflonową (PTFE) na gwint w kierunku przeciwnym do wkręcania, aby nie rozwijała się w trakcie dokręcania. Upewnij się, że taśma równomiernie pokrywa kilka pierwszych zwojów gwintu, ale nie wystaje do wnętrza przepływu. Następnie wkręć złączkę w gniazdo gwintowe do momentu wyczucia oporu. Dociągnij kluczem – zazwyczaj 1-2 obroty, w zależności od normy i rodzaju gwintu.

Przy gwintach walcowych (ISO 228), uszczelnienie może odbywać się na uszczelce czołowej lub oringu. Jeśli złączka posiada taki oring, sprawdź czy jest w dobrym stanie i lekko posmaruj go olejem silikonowym lub gliceryną w celu poprawienia poślizgu podczas dokręcania.

4. Montaż złączek na wężach (PA, PE, PU) z wykorzystaniem baryłek i tulejek

• Krok 1: Upewnij się, że koniec węża został równo obcięty (prostopadle).

• Krok 2: Załóż nakrętkę i baryłkę (pierścień zaciskowy) na wąż, pamiętając o poprawnym kierunku (baryłka zwykle ma kształt ściętego stożka).

• Krok 3: Wsuń tulejkę wzmacniającą w przewód, tak aby dotarła na właściwą głębokość. Tulejka zapobiegnie deformacji ścianki węża przy zaciskaniu.

• Krok 4: Wprowadź wąż (z tulejką w środku) do trójnika lub łącznika (korpusu), dociskając aż do oporu.

• Krok 5: Przesuń baryłkę w stronę korpusu, a następnie dokręć nakrętkę. Początkowo ręcznie, potem kluczem. Zwykle wystarcza 1/2 do 1 pełnego obrotu klucza od momentu wyczucia wyraźnego oporu. Uważaj, by nie przekręcić i nie zgnieść nadmiernie węża.

5. Montaż złączek do rur miedzianych (CU)

Jeżeli używasz serii 10000 do rur miedzianych, bywa że instalacja wymaga dodatkowo lutowania (tzw. mufy do lutowania) albo stosuje się baryłkę zaciskową zaprojektowaną specjalnie do CU. W takiej sytuacji:

• Dociąć rurę CU, oczyścić krawędzie.

• Nałożyć nakrętkę i baryłkę, wprowadzić rurę do złączki.

• Dokręcić zgodnie z zaleceniami.
  Niektóre modele mogą też wykorzystywać pierścienie zaciskowe do miedzi. Metoda jest bardzo zbliżona do opisanego powyżej montażu węży tworzywowych, tylko bez tulejki (gdyż rura CU jest sztywna).

6. Kontrola szczelności i testy eksploatacyjne

Po zmontowaniu układu warto wykonać test ciśnieniowy:

• W instalacji pneumatycznej – wprowadzić powietrze o ciśnieniu roboczym lub lekko powyżej. Następnie sprawdzić, czy nie słychać świstu powietrza. Można użyć roztworu wody z mydłem do wykrywania ewentualnych pęcherzyków.

• W instalacji wodnej – napełnić wodą, obserwować miejsca połączeń pod kątem wycieków czy sączenia.

• W instalacjach chemicznych – próba powinna być przeprowadzona ze względami bezpieczeństwa (np. pod nadzorem specjalisty, z użyciem medium testowego lub inertnego).

Jeśli pojawią się przecieki, często wystarczy lekko dokręcić nakrętkę (o ułamek obrotu). W razie dalszych problemów – sprawdź, czy wąż lub rura nie są uszkodzone lub czy pierścień/tulejka nie jest źle dobrany.

7. Eksploatacja i konserwacja

W zależności od rodzaju instalacji, co pewien czas warto kontrolować:

• Dokręcenie nakrętek, czy nie uległo poluzowaniu wskutek drgań.

• Stan uszczelek – zwłaszcza oringów w złączkach kątowych Banjo, które bywają narażone na ruch obrotowy.

• Ogólną czystość – zanieczyszczenia na gwintach mogą prowadzić do nieszczelności.

• Kondycję węży (pęknięcia, starzenie się tworzywa). Tulejki i pierścienie zaciskowe chronią przed spłaszczeniem, ale nie przed naturalnym zużyciem.

8. Typowe błędy i sposoby zapobiegania

• Zastosowanie nieodpowiedniej tulejki (np. D 10/8 do węża 10/7) – prowadzi do wadliwego zacisku. Zawsze dobieraj nominalne wymiary według tabel producenta.

• Brak uszczelnienia gwintu stożkowego – może skutkować mikro-wyciekami. Zawsze używaj taśmy PTFE lub szczeliwa dopuszczonego do kontaktu z medium.

• Nadmierne dokręcanie – może zniszczyć gwint lub spowodować pęknięcie węża. Zalecany jest klucz dynamometryczny, a w razie braku – ostrożność i stopniowe sprawdzanie.

• Montowanie w zanieczyszczonych warunkach – drobne opiłki czy kurz na gwincie i w miejscu styku uszczelek to „cichy zabójca” szczelności. Wystarczy dbać o czystość w miejscu montażu.

1. Czy wszystkie elementy serii 10000 są kompatybilne ze sobą?

Tak, główną ideą tej serii jest zapewnienie pełnej kompatybilności. Oznacza to, że trójniki, kątowe, proste łączniki, czwórniki, adaptery i inne akcesoria (tulejki, pierścienie) są zaprojektowane w taki sposób, aby można je było dowolnie łączyć w jedną spójną całość. Oczywiście trzeba dobrać właściwe rozmiary gwintów lub średnic rur.

2. Jak dobrać odpowiedni rozmiar tulejki wzmacniającej do węża tworzywowego?

W dokumentacji producenta lub na stronie CPP PREMA znajdziesz tabele, w których wskazane jest, że np. tulejka D 6/4 jest przeznaczona do węża o średnicy zewnętrznej 6 mm i wewnętrznej 4 mm. Wystarczy znać nominalną średnicę węża (np. 8 × 6, 10 × 8), by dopasować tulejkę. To ważne, bo nieprawidłowy dobór grozi nieszczelnością lub uszkodzeniem.

3. Czy seria 10000 obejmuje również złączki wtykowe (quick couplings)?

Standardowo seria 10000 koncentruje się na złączkach skręcanych, baryłkowych i gwintowanych (różnych kształtach: proste, kątowe, trójniki). Jeżeli szukasz złączek wtykowych (tzw. „quick couplings” lub „push-in”), CPP PREMA może oferować je w innej linii produktowej. Rekomenduje się kontakt z działem handlowym, by zweryfikować asortyment.

4. Jakie jest maksymalne ciśnienie pracy złączek z tej serii?

W większości przypadków seria 10000 może pracować do ok. 20 bar w instalacjach pneumatycznych i kilkunastu bar w hydraulicznych niskociśnieniowych. Dla wyższych wartości warto sprawdzić karty katalogowe i łączyć to z odpowiednimi wężami/ rurami. Producent wskazuje limity w zależności od rozmiaru gwintu i rodzaju uszczelnienia. Przekroczenie zalecanych ciśnień może spowodować wycieki albo uszkodzenia.

5. Czy produkty serii 10000 sprawdzą się w aplikacjach z wodą pitną?

Jak najbardziej, zwłaszcza jeśli stosujesz mosiądz niskoołowiowy lub z powłoką, która spełnia wymogi kontaktu z wodą pitną (np. „CW617N do wody pitnej”). Rekomenduje się jednak zweryfikowanie, czy w twojej lokalnej jurysdykcji nie obowiązują dodatkowe przepisy (np. higieniczne atesty). W większości przypadków niklowany mosiądz jest akceptowalny.

6. Jak montować elementy z gwintem stożkowym bez uszczelki?

W przypadku gwintów stożkowych (np. BSPT, NPT) stosuje się zwykle taśmę PTFE lub pastę uszczelniającą, nakręcaną na gwint. Złączka wkręcana do oporu tworzy szczelne połączenie. Należy pamiętać, by nakładać taśmę w kierunku zgodnym z gwintem, aby nie zsuwała się podczas dokręcania.

7. Czy trójniki asymetryczne można zastąpić symetrycznymi, a różnicę wymiarów skompensować innymi redukcjami?

Teoretycznie tak, można łączyć trójnik symetryczny i dodatkową redukcję, ale może to być mniej wygodne i wymagać większej ilości połączeń (co oznacza potencjalnie wyższe ryzyko przecieku). Zawsze lepsze jest użycie dedykowanego trójnika asymetrycznego, jeśli taka jest architektura przewodów.

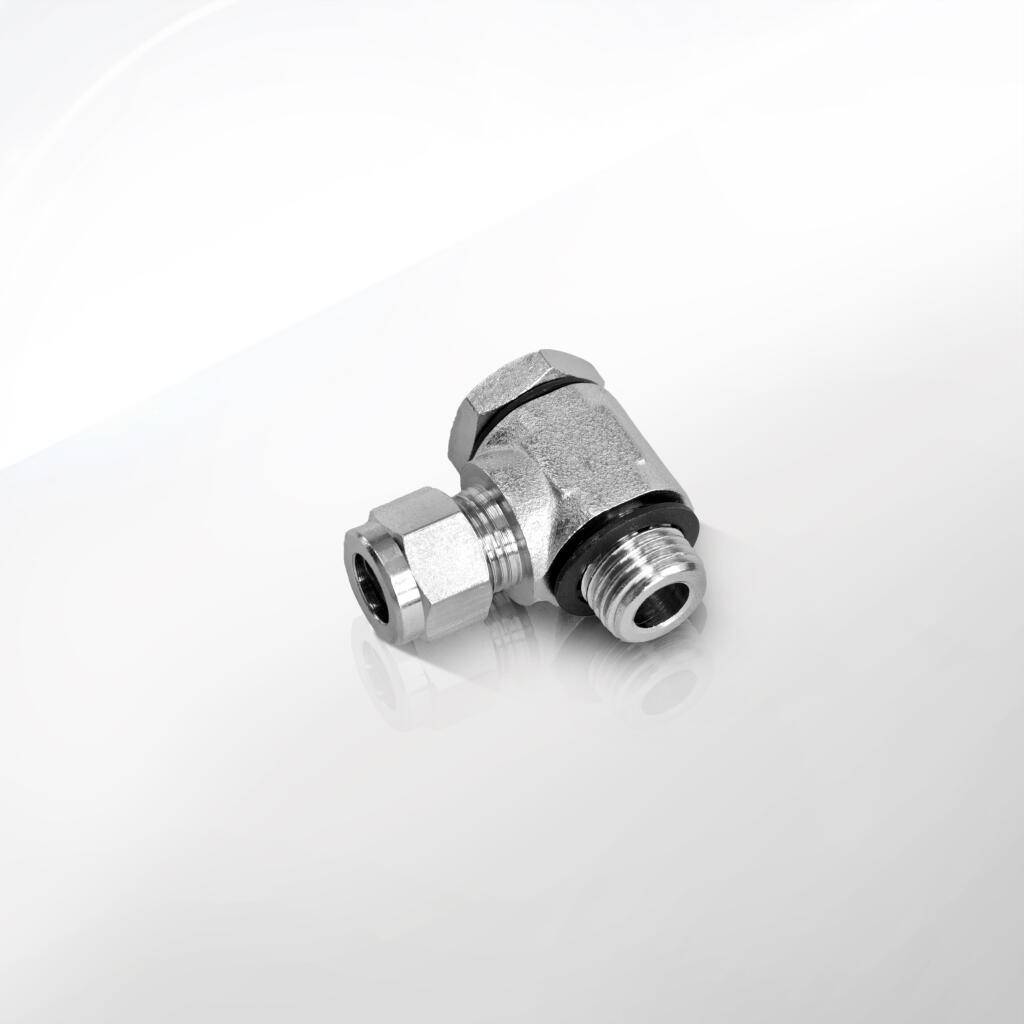

8. Jak działają złączki kątowe obrotowe typu Banjo?

Złączki Banjo mają konstrukcję umożliwiającą obrót korpusu (zwykle w zakresie do 180° lub 360°, zależnie od modelu) względem osi gwintu. Dzięki temu, po wkręceniu gwintu w korpus siłownika czy zaworu, można ustawić kąt wyjścia przewodu w optymalny sposób, bez potrzeby kręcenia całym wężem. Uszczelnienie jest zapewnione przez oring i odpowiedni docisk osiowy. To szczególnie użyteczne w miejscach o ograniczonej przestrzeni.

9. Czy czwórniki są powszechnie dostępne w tej serii?

Tak, czwórniki (czasem zwane krzyżowymi łącznikami) są dostępne, choć częściej stosuje się trójniki. Jeśli projekt wymaga rozdzielenia strumienia w cztery strony, czwórnik bywa niezastąpiony. Oczywiście należy zadbać o poprawne rozmiary gwintów/przewodów, by uniknąć dławienia przepływu.

10. Które elementy są najbardziej narażone na zużycie?

W systemach o bardzo częstych wibracjach lub zmianach temperatur, uszczelki i baryłki (w systemach z wężami) mogą ulec naturalnemu zużyciu. Mosiężny korpus zwykle wytrzymuje dłużej. Dlatego rutynowa konserwacja i wymiana drobnych elementów (uszczelek) potrafi przedłużyć żywotność całej złączki.

11. Czy można używać smarów do ułatwienia montażu?

Można, ale powinny to być smary obojętne chemicznie, np. silikonowe lub dedykowane do instalacji wodnych/pneumatycznych. Trzeba unikać substancji, które mogą reagować z mosiądzem lub z uszczelkami (np. niektóre oleje mineralne atakujące gumę). W aplikacjach spożywczych należy stosować jedynie smary dopuszczone do kontaktu z żywnością.
