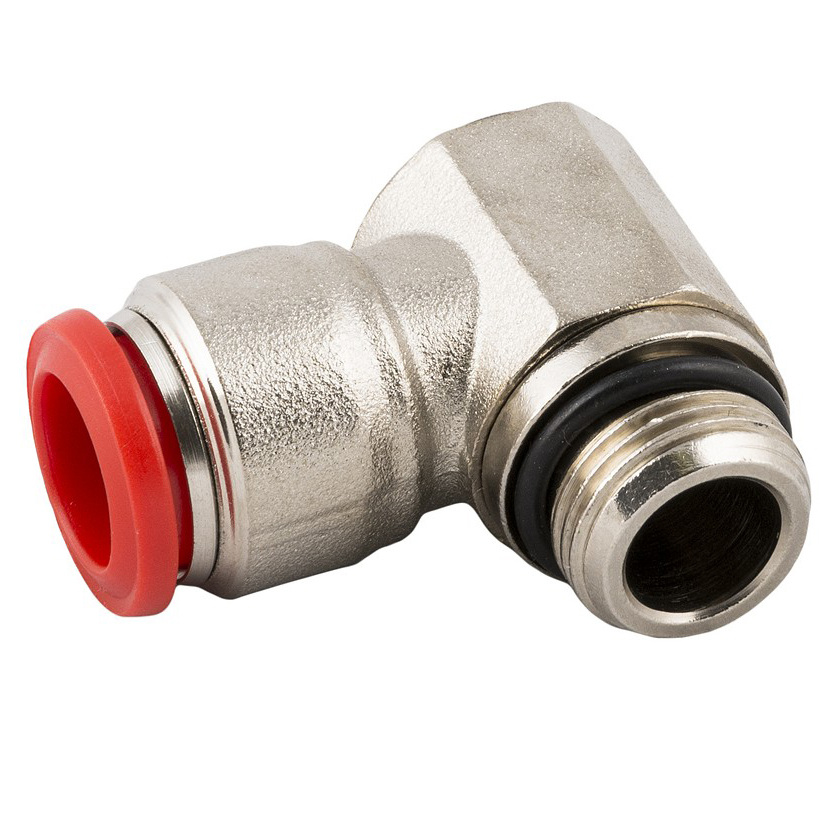

Złączki kątowe obrotowe typu BANJO typ 80.0050.13

Złączki pneumatyczne wtykowe kątowe obrotowe typu BANJO serii 50000 marki CPP PREMA to innowacyjne komponenty, które sprawdzają się w różnorodnych układach pneumatycznych. Ich charakterystyczną cechą jest mechanizm obrotowy „BANJO”, umożliwiający zmianę kierunku wyjścia przewodu bez konieczności demontażu całego połączenia. Takie rozwiązanie bywa kluczowe w instalacjach, w których przestrzeń jest ograniczona lub w których wymagana jest elastyczność w kształtowaniu trasy przewodów. Złączki BANJO, wykonane z mosiądzu niklowanego, są jednocześnie trwałe i odporne na korozję, co zapewnia wieloletnią, niezawodną pracę w wymagających warunkach.

Producenci instalacji pneumatycznych zwracają szczególną uwagę na detale konstrukcyjne. Marka CPP PREMA to renomowany dostawca w dziedzinie pneumatyki, cieszący się uznaniem dzięki wysokiej jakości materiałom oraz precyzji wykonania. Złączki kątowe obrotowe BANJO serii 50000 powstały właśnie po to, by zaoferować użytkownikom pewność połączenia i swobodę konfiguracji. W praktyce oznacza to, że nawet w rozbudowanych liniach produkcyjnych i skomplikowanych układach można szybko i bezpiecznie zmienić orientację przewodów, oszczędzając cenny czas i minimalizując ryzyko błędów.

W skład tej kategorii wchodzą różne warianty gwintów zewnętrznych (G1/4, G1/8, G3/8, M5) oraz średnice przewodów (od fi 4 mm do fi 12 mm). Dzięki temu złączki BANJO znajdują zastosowanie zarówno w niewielkich układach sterowania, jak i w dużych systemach dystrybucji powietrza. W zależności od potrzeb można wybrać model dostosowany do konkretnych wymagań przepływu i ciśnienia. Seria 50000 cechuje się również standaryzacją wymiarów, co przekłada się na kompatybilność z większością popularnych węży pneumatycznych i gwintów w urządzeniach przemysłowych.

Samo określenie „BANJO” odnosi się do konstrukcji kolanka kątowego z charakterystycznym kształtem przepustu, który umożliwia ruch obrotowy względem gwintu. Taki typ złączki ułatwia optymalne ustawienie przewodów w wąskich lub trudno dostępnych miejscach. Dodatkowo niklowanie mosiądzu stanowi warstwę ochronną, wydłużającą żywotność produktu i uodparniającą go na wpływ wilgoci, mgły olejowej czy czynników korozyjnych.

Ważnym aspektem, na który zwracają uwagę użytkownicy, jest łatwość montażu. Konstrukcja wtykowa sprawia, że przewód wystarczy włożyć w gniazdo przyłączki, aby uzyskać stabilne i szczelne połączenie. Aby wypiąć wąż, trzeba jedynie nacisnąć pierścień zwalniający. Ten prosty mechanizm oszczędza czas podczas serwisów, przestojów czy modernizacji linii. Z kolei gwint zewnętrzny G (tzw. BSPP – gwint walcowy równoległy) lub M5 jest powszechnie stosowany w pneumatyce, co gwarantuje szeroką kompatybilność. Wspomniane modele gwintu (G1/4, G1/8, G3/8, M5) pokrywają ogromną część rynku przemysłowego.

Wewnątrz złączek BANJO serii 50000 zastosowano uszczelki z elastomerów (najczęściej NBR), które zapewniają szczelność w szerokim zakresie ciśnień (zwykle do 10–15 bar) i temperatur (z reguły od -18°C do +70°C, choć wartość może się różnić w zależności od modelu). Konstrukcja jest też odporna na pracę z typowymi mediami przemysłowymi, takimi jak sprężone powietrze, neutralne gazy i w wielu przypadkach ciecze o niskiej agresywności chemicznej. Dzięki temu złączki BANJO często są spotykane w aplikacjach spożywczych, farmaceutycznych czy w układach automatyki.

Zastosowanie kolanka obrotowego typu BANJO przynosi wiele korzyści, takich jak redukcja liczby dodatkowych elementów (na przykład osobnych kolanek i przejściówek), co minimalizuje ryzyko nieszczelności i ogranicza koszty. Sama nazwa „BANJO” bywa stosowana też w motoryzacji i hydraulice. W pneumatyce odnosi się do rozwiązania, w którym ważne jest dostosowanie wyjścia przewodu do potrzeb i jego swobodne ustawienie kątowe względem gwintu mocującego.

Złączki pneumatyczne wtykowe kątowe obrotowe typu BANJO serii 50000 marki CPP PREMA służą do realizacji połączeń w instalacjach pneumatycznych, gdzie istotne jest jednoczesne zachowanie szczelności, elastyczności montażu i trwałości. Ich specyfika umożliwia wykorzystanie w bardzo szerokim zakresie aplikacji, począwszy od niewielkich systemów automatyki, aż po kompleksowe linie produkcyjne w różnych gałęziach przemysłu. Poniżej przedstawiamy najważniejsze obszary zastosowań:

1. Przemysł spożywczy i farmaceutyczny
   Złączki BANJO stosuje się chętnie w branży spożywczej, gdzie higiena i czystość to priorytety. W tych sektorach często instaluje się liczne przewody pneumatyczne doprowadzające sprężone powietrze do maszyn pakujących, dozujących czy napełniających. Możliwość szybkiej zmiany kierunku wyjścia przewodu oraz łatwego demontażu pomaga utrzymać higienę, przeprowadzać regularne mycie i dezynfekcję. Z kolei mosiądz niklowany wykazuje lepszą odporność korozyjną w wilgotnym środowisku, co przekłada się na dłuższą żywotność złączek.

2. Automatyka przemysłowa
   W systemach automatyki, złącza kątowe obrotowe BANJO są wykorzystywane do podłączeń siłowników, zaworów i innych elementów sterujących ruchem. Często spotyka się je na stanowiskach montażowych, liniach produkcyjnych, robotach i manipulatorach, gdzie zmiana orientacji wyjścia powietrza przydaje się w celu ograniczenia kolizji z innymi podzespołami. Złączki typu BANJO pomagają zachować porządek w układzie, co ułatwia diagnozowanie i ewentualną konserwację systemu.

3. Przemysł maszynowy
   Linia obróbki metali, systemy pneumatycznego wyrównywania czy transportu detali często korzystają ze sprężonego powietrza, które wymaga starannie zaprojektowanych tras. Złączki BANJO przydają się tam, gdzie elementy maszyny poruszają się lub drgają. Obrotowa część pozwala na lekkie przemieszczanie przewodu bez narażania go na zbyt duże naprężenia. W efekcie taki wąż nie pęka tak łatwo i rzadziej dochodzi do rozszczelnienia instalacji.

4. Transport wewnętrzny i logistyka
   Wózki AGV, przenośniki taśmowe, stoły podnośne – wszystkie te urządzenia mogą mieć elementy pneumatyczne, które sterują procesem przesuwu czy załadunku. Złączki wtykowe kątowe BANJO upraszczają montaż przewodów w przestrzeniach o ograniczonym dostępnie. Dzięki opcji obrotu, można idealnie dopasować trasę węża, zapobiegając jego załamaniom.

5. Sektor warsztatowy i rzemieślniczy
   W mniejszych warsztatach i pracowniach również używa się sprężonego powietrza, np. do zasilania narzędzi pneumatycznych (klucze, szlifierki, pistolety lakiernicze). Złączki BANJO sprawdzają się tam, gdzie wymagana jest szybka regulacja trasy przewodu w niewielkiej przestrzeni. Powszechnie docenia się łatwy montaż i demontaż: wymiana czy przedłużanie przewodu trwa zaledwie kilka sekund.

6. Instalacje w pojazdach i mobilnych maszynach
   Choć w przemyśle motoryzacyjnym i rolniczym częściej występują inne standardy (np. złączki tzw. banjo do przewodów hydraulicznych), to w systemach pneumatycznych do sterowania podzespołami można bez trudu zastosować złączki kątowe obrotowe BANJO. Ich kompaktowa konstrukcja i mocny gwint G lub M5 pasują do wielu układów ciśnieniowych, w tym do systemów hamulcowych w pojazdach ciężarowych (tam jednak obowiązują konkretne normy). Zawsze trzeba weryfikować zgodność z odpowiednimi regulacjami i wytycznymi bezpieczeństwa.

7. Przemysł chemiczny i laboratoryjny
   Jeśli media są nieagresywne, to BANJO z mosiądzu niklowanego, z uszczelnieniami NBR, może z powodzeniem pracować w układach przesyłu różnorodnych gazów i cieszy. W laboratoriach i w niektórych procesach chemicznych istotna jest łatwość rearanżacji aparatury, co złączki wtykowe obrotowe umożliwiają w trybie natychmiastowym.

8. Systemy chłodzenia i wentylacji
   W niektórych układach chłodzenia czy odprowadzania ciepła (z użyciem sprężonego powietrza albo mgły olejowej) również znajdziemy złączki BANJO. Odpowiedni kąt oraz możliwość obrotu minimalizują konflikty z innymi elementami instalacji. Niekiedy takie złączki znajdują zastosowanie w odciągach pyłów i drobnych cząstek, choć główną domeną pozostaje szeroko pojęta pneumatyka.

9. Zastosowania wymagające mobilności i częstego przepinania
   Wiele firm decyduje się na stoły robocze, które mają modułową konstrukcję. Sprężone powietrze jest tam doprowadzane z szybkozłącza, a poszczególne moduły łączy się za pomocą węży z złączkami wtykowymi. Zastosowanie typu BANJO daje luksus zmiany orientacji przewodu, co bardzo się przydaje, gdy stoły trzeba przestawiać lub reorganizować.

10. Sytuacje prototypowe i tymczasowe
    W fazach projektowych czy w czasie tworzenia prototypów maszyn, złączki obrotowe BANJO można szybko przełożyć z jednej sekcji na drugą, testując różne warianty ułożenia przewodów. Możliwość obrotu bez wykręcania z gwintu przyspiesza prace badawczo-rozwojowe, a w sytuacjach awaryjnych lub pilnych pozwala wprowadzić korekty w instalacji w ciągu paru minut.

Zastosowania złączek kątowych obrotowych BANJO są więc bardzo wszechstronne. Ten typ łącznika łączy w sobie łatwość montażu i demontażu, szczelność na wysokim poziomie, swobodę regulacji kąta wyjścia przewodu oraz wysoką odporność mechaniczną i chemiczną (dzięki niklowanemu mosiądzowi). Tak szeroki wachlarz zalet powoduje, że projektanci i serwisanci bardzo cenią rozwiązania BANJO, zarówno w nowoczesnych liniach przemysłowych, jak i w starszych układach wymagających modernizacji.

Głównymi czynnikami decydującymi o wyborze złączek BANJO są:

• Konieczność zmian kierunku prowadzenia węża w trakcie eksploatacji,

• Brak miejsca na typowe kolanko stałe (ciężko z góry przewidzieć finalne ułożenie węży),

• Intensywna eksploatacja – praca w warunkach, gdzie istnieje ryzyko obciążeń dynamicznych, wibracji czy uderzeń,

• Różne standardy gwintów (G1/4, G1/8, G3/8, M5) oraz szeroki wybór średnic węży,

• Wymagania dotyczące higieny i wysokiego poziomu czystości, np. w sektorze spożywczym.

Złączki kątowe obrotowe typu BANJO serii 50000 od CPP PREMA opierają się na przemyślanej konstrukcji, dopasowanej do wymagań nowoczesnych instalacji pneumatycznych. Ich parametry techniczne uwzględniają zarówno kwestie wytrzymałości, jak i kompatybilności z innymi elementami układów. Poniżej znajduje się omówienie kluczowych danych technicznych:

1. Rodzaj gwintu zewnętrznego

   • Gwint walcowy G (BSPP): Występuje w popularnych rozmiarach G1/4, G1/8, G3/8. Są to wymiary powszechnie używane w pneumatyce przemysłowej w Europie.

   • Gwint metryczny M5: Stosowany przy najmniejszych złączkach, dedykowanych przewodom o średnicy fi 4 mm lub fi 6 mm w niewielkich układach sterujących.

2. Średnice przewodów

   • Złączki BANJO mogą obsługiwać przewody o zewnętrznej średnicy od 4 mm do 12 mm, w zależności od wybranego modelu. Zwykle w opisie produktu podaje się konkretną średnicę węża, np. fi 8 mm czy fi 10 mm.

   • Każdy rozmiar złączki posiada precyzyjnie zaprojektowaną uszczelkę i pierścień zaciskowy, aby utrzymać szczelność.

3. Zakres ciśnienia roboczego

   • Zazwyczaj maksymalne ciśnienie robocze wynosi około 10–15 bar, co jest wystarczające w większości standardowych aplikacji pneumatycznych.

   • Przy niektórych modelach (w tym M5) maksymalne wartości ciśnienia mogą się wahać, dlatego warto zapoznać się z dokumentacją producenta.

4. Temperatura pracy

   • Typowy zakres temperatur to od -18°C do +70°C, co pokrywa wymagania większości zastosowań.

   • Przy niższych temperaturach należy zwrócić uwagę na elastyczność przewodów i uszczelek (NBR w niskich temperaturach może tracić elastyczność), a przy wyższych na stabilność materiału. W niektórych specjalistycznych przypadkach można sięgnąć po elastomery FKM, jeśli producent oferuje taką opcję.

5. Materiał korpusu

   • Korpus i elementy gwintu wykonane są z mosiądzu (OT58), następnie pokryte warstwą niklu w procesie galwanizacji. Warstwa niklowa chroni złączkę przed korozją i ułatwia utrzymanie jej w czystości.

   • Wewnętrzne elementy obrotowe (o ile występują) oraz pierścienie sprężyste mogą być ze stali nierdzewnej, co dodatkowo zwiększa wytrzymałość na tarcie i zużycie.

6. Uszczelnienia

   • Najczęściej stosuje się uszczelki z elastomeru NBR. Zapewniają one dobre właściwości uszczelniające w typowym zakresie temperatur i ciśnienia.

   • Konstrukcja wtykowa opiera się na zewnętrznym pierścieniu zaciskowym, który trzyma przewód, oraz uszczelce wargowej, zapewniającej szczelność wokół obwodu węża.

7. Mechanizm obrotowy

   • Kluczowa cecha BANJO to główka obrotowa kolanka, którą można ustawiać pod różnymi kątami względem osi gwintu. Zakres obrotu zwykle obejmuje 360°, co pozwala na ustawienie przewodu niemal w dowolnym kierunku.

   • Ten mechanizm nie wymaga odkręcania gwintu, ponieważ obrót następuje w punkcie przylegania kolanka do korpusu, a nie w miejscu styku gwint–gniazdo.

8. Wymiary klucza (SW)

   • Złączki są projektowane pod popularne rozmiary kluczy (np. SW9, SW11, SW13, SW17, SW19).

   • W zależności od wielkości gwintu i przewodu, złączki mają różne wartości SW, co należy wziąć pod uwagę przy planowaniu narzędzi do montażu w ciasnych przestrzeniach.

9. Kontrola szczelności i wymagania norm

   • Produkty CPP PREMA z serii 50000 często spełniają krajowe i międzynarodowe standardy, np. normy ISO czy PN. Mają także odpowiednie atesty i certyfikaty, co istotne w branżach o wysokich wymaganiach jakościowych.

   • W trakcie produkcji stosuje się testy ciśnieniowe i kontrolę wymiarową, aby wykluczyć wady fabryczne.

10. Dostosowanie do różnych mediów

• Podstawowym medium jest sprężone powietrze. Nic nie stoi jednak na przeszkodzie, by złączki pracowały z innymi gazami obojętnymi bądź cieczami nieagresywnymi o podobnych parametrach fizycznych.

• Należy zawsze sprawdzić, czy materiał uszczelek i powłoka niklowana są kompatybilne z konkretnym medium (np. węglowodorami, rozpuszczalnikami itp.).

Trwałość i jakość złączek pneumatycznych w dużej mierze zależą od materiałów, z jakich zostały wykonane. CPP PREMA przykłada ogromną wagę do odpowiedniego doboru surowców i procesów produkcyjnych, tak aby gotowy wyrób z powodzeniem wytrzymywał duże obciążenia, pracę w trudnych warunkach oraz działanie substancji mogących przyspieszać korozję. W przypadku złączek kątowych obrotowych BANJO, zastosowane materiały można scharakteryzować następująco:

1. Mosiądz (stop OT58)

   • Bazowym materiałem do produkcji jest mosiądz – połączenie miedzi i cynku. Taka mieszanka wyróżnia się doskonałą obrabialnością, a przy tym zachowuje wysoką wytrzymałość mechaniczną i odporność na korozję.

   • Wiele lat doświadczeń w branży pneumatycznej potwierdza, że mosiądz w tej formie dobrze sprawdza się w instalacjach z ciśnieniem do 10–15 bar i w typowym zakresie temperatur. Dodatkowo jest on odporny na uderzenia i drgania.

2. Powłoka niklowa

   • Po obróbce skrawaniem korpus złączki jest poddawany galwanizacji, w wyniku czego na powierzchni osadza się warstwa niklu. Powłoka ta pełni funkcję ochronną i dekoracyjną, nadając charakterystyczny połysk.

   • Niklowanie mosiądzu podnosi odporność korozyjną w środowiskach wilgotnych czy narażonych na kontakt z mgłą solną lub olejową. Ponadto ułatwia czyszczenie i konserwację złączki.

   • Grubość powłoki jest dobrana tak, by nie zaburzać precyzyjnych wymiarów gwintów czy gniazd wtykowych, a jednocześnie wystarczająca, by skutecznie chronić metal przed odkształceniem powierzchni.

3. Stal nierdzewna w elementach sprężynujących

   • W mechanizmie wtykowym (pierścień zaciskowy, czasem sprężyna) często wykorzystuje się stal nierdzewną. Zapewnia ona odpowiednią sprężystość i wytrzymałość na liczne cykle wpinania i wypinania przewodu.

   • Stal nierdzewna pozwala uniknąć rdzewienia w kontakcie z wilgocią, co podnosi niezawodność całego systemu, zwłaszcza w aplikacjach o podwyższonej wilgotności (np. w przemyśle spożywczym).

4. Elastomery uszczelniające (NBR)

   • Kluczowym elementem jest uszczelka wargowa, która zapewnia szczelne przyleganie do zewnętrznej powierzchni przewodu. W złączkach BANJO serii 50000 najczęściej stosuje się NBR (kauczuk akrylonitrylo-butadienowy).

   • NBR cechuje się dobrą odpornością na oleje i smary, co jest ważne w układach pneumatycznych, gdzie do powietrza może być domieszkowany olej smarujący.

   • W temperaturach od -18°C do ok. +70°C zachowuje elastyczność, dzięki czemu nie dochodzi do mikroprzecieków na styku przewód–uszczelka.

5. Tworzywa sztuczne (czasem w elementach kołnierza zwalniającego)

   • Zewnętrzne kołnierze lub przyciski służące do odblokowania węża często wykonuje się z wytrzymałych tworzyw sztucznych, takich jak POM (polioksymetylen) czy PBT (politereftalan butylenu). Zapewnia to odporność na ścieranie i ułatwia sprawne działanie mechanizmu wpinania i wypinania.

   • Tworzywa te potrafią przenosić obciążenia mechaniczne i nie odkształcają się w codziennej eksploatacji.

6. Proces obróbki i kontroli

   • Mosiądz OT58 trafia do obróbki tokarskiej, gdzie z dużą precyzją kształtuje się korpus złączki oraz wykonuje gwinty.

   • Następnie elementy przechodzą przez etap galwanizacji niklem, co zabezpiecza je przed korozją i nadaje finalny wygląd.

   • Po nałożeniu powłoki metalicznej wszystkie elementy są montowane, dołączane uszczelki i sprawdzane pod kątem szczelności. W fabryce prowadzi się testy ciśnieniowe, by wyeliminować produkty wadliwe.

7. Odporność na czynniki chemiczne i środowiskowe

   • Niklowany mosiądz wykazuje wysoką odporność na wodę, roztwory wodne i wiele olejów przemysłowych. Dzięki temu złączki BANJO mogą pracować w środowiskach o różnorodnych parametrach, narażonych na wilgoć czy mgłę olejową.

   • W przypadku silnie korozyjnych mediów (np. kwasów, zasad) należy sprawdzić kompatybilność materiału i ewentualnie szukać wersji z innym stopem lub uszczelnieniem.

8. Recykling i ekologia

   • Mosiądz jest stopem nadającym się do wielokrotnego przetworzenia, a warstwa niklu nie uniemożliwia recyklingu. Dzięki temu, po wycofaniu z eksploatacji, złączki mogą być oddane do utylizacji metali i odzyskiwania surowców.

   • Długi cykl życia produktu sprawia, że mniej elementów trafia na składowiska odpadów. W wielu branżach kładzie się rosnący nacisk na trwałość i możliwości wtórnego zagospodarowania materiałów, dlatego złączki BANJO dobrze wpisują się w politykę zrównoważonego rozwoju.

Poprawny montaż złączek kątowych obrotowych BANJO serii 50000 to klucz do zapewnienia bezawaryjnej eksploatacji i zachowania szczelności instalacji pneumatycznej. Poniżej przedstawiamy szczegółowy poradnik, który krok po kroku przeprowadzi przez proces instalacji:

1. Wybór odpowiedniego rozmiaru złączki

   • Upewnij się, że gwint zewnętrzny złączki (G1/4, G1/8, G3/8 lub M5) pasuje do gniazda w urządzeniu lub w innym elemencie instalacji.

   • Sprawdź, czy średnica węża (fi 4 mm, 6 mm, 8 mm, 10 mm, 12 mm) jest zgodna z opisem na złączce. Dobranie niewłaściwej średnicy prowadzi do nieszczelności lub uszkodzenia węża.

2. Przygotowanie przewodu

   • Zmierz potrzebną długość węża i przytnij go pod kątem prostym. Użyj specjalistycznych nożyc do węży pneumatycznych, aby krawędź była równa i pozbawiona zadziorów.

   • Przed wsunięciem węża do złączki, upewnij się, że jego powierzchnia zewnętrzna jest czysta i sucha. Zabrudzenia mogą uszkodzić uszczelkę wargową.

3. Zastosowanie uszczelki gwintu (jeśli potrzeba)

   • W przypadku gwintów typu G (BSPP) często zaleca się użycie taśmy teflonowej (PTFE) lub innej masy uszczelniającej, by zapewnić pełną szczelność na połączeniu gwint–gniazdo.

   • Nałóż 2–3 warstwy taśmy w kierunku zgodnym z wkręcaniem złączki, omijając pierwsze zwoje gwintu, żeby nie zanieczyścić wnętrza instalacji drobinkami teflonu.

4. Wkręcenie złączki w gniazdo

   • Rozpocznij wkręcanie ręcznie, aby zapewnić właściwe osiowanie gwintów i uniknąć zniszczenia.

   • Gdy poczujesz wyraźny opór, użyj klucza o odpowiednim rozmiarze (SW). Jeśli dysponujesz kluczem dynamometrycznym, sprawdź zalecany moment dokręcania. Zbyt duże siły mogą spowodować uszkodzenie korpusu lub zerwanie gwintu, natomiast za małe – nieszczelność.

5. Wpięcie przewodu do złączki

   • Wsuń przycięty koniec węża w gniazdo złączki tak głęboko, aż poczujesz wyraźny opór. Uszczelka wargowa powinna się równomiernie zacisnąć na ściance węża.

   • Pociągnij lekko wąż wstecz, by upewnić się, że jest zablokowany. Jeśli przewód wychodzi bez oporu, trzeba sprawdzić, czy na pewno wcisnąłeś go do końca lub czy wąż jest odpowiedniej średnicy.

6. Regulacja kąta wyjścia przewodu (mechanizm BANJO)

   • W złączkach obrotowych BANJO możliwa jest zmiana orientacji wyjścia węża względem gwintu bez odkręcania całej złączki z gniazda.

   • Delikatnie obróć korpus kolanka (lub dedykowane pokrętło, jeśli występuje) do pożądanej pozycji. W większości modeli możesz to zrobić nawet wtedy, gdy instalacja jest pod ciśnieniem, choć zazwyczaj zaleca się wyłączyć dopływ powietrza dla pewności i bezpieczeństwa.

7. Sprawdzenie szczelności

   • Uruchom przepływ powietrza i stopniowo zwiększaj ciśnienie do docelowej wartości.

   • Nasłuchuj ewentualnych syczeń powietrza i obserwuj połączenia. Możesz skorzystać z roztworu wody z mydłem lub innego środka do detekcji nieszczelności (tworzenie się pęcherzyków).

   • Jeśli pojawi się wyciek, spróbuj dokręcić złączkę nieco mocniej (ale z rozwagą) lub ponownie sprawdź stan przewodu i uszczelnienia gwintu.

8. Konserwacja i przeglądy

   • Złączki BANJO serii 50000 są przystosowane do długiej pracy bez potrzeby intensywnej konserwacji. Jednak w agresywnym środowisku (wilgoć, zapylenie) warto co jakiś czas przetrzeć je z osadu i sprawdzić mechanizm obrotowy.

   • Podczas okresowych przeglądów instalacji pneumatycznej zwracaj uwagę na pęknięcia, odkształcenia węży czy ślady korozji na korpusie. W razie potrzeby wymień zużyte elementy.

9. Demontaż lub wymiana węża

   • Aby wypiąć wąż, ściśnij pierścień zewnętrzny (kołnierz) w złączce i jednocześnie wyciągnij przewód. Ten prosty mechanizm pozwala błyskawicznie przenieść wąż w inne miejsce lub wymienić go na nowy.

   • Jeśli chcesz zmienić pozycję całej złączki, odkręć ją kluczem po wcześniejszym odcięciu dopływu powietrza i spuszczeniu ciśnienia z układu.

10. Najczęstsze błędy montażowe

• Za długie wkręcanie gwintu i uszkodzenie korpusu lub zerwanie gwintu.

• Za krótkie wkręcanie, czego efektem jest mikronieszczelność.

• Nieprawidłowa średnica węża – wąż za cienki bądź za gruby nie zostanie właściwie uszczelniony.

• Brak cięć prostopadłych – krawędź skośna węża nie przylega dobrze do uszczelki.

• Pominięcie taśmy uszczelniającej na gwincie, jeśli konstrukcja gniazda tego wymaga.

Poniżej przedstawiamy listę najczęściej zadawanych pytań dotyczących złączek kątowych obrotowych BANJO z serii 50000 marki CPP PREMA. Odpowiedzi opierają się na praktycznym doświadczeniu monterów, projektantów i użytkowników tych komponentów w różnych branżach przemysłowych.

1. Czym dokładnie różni się złączka BANJO od zwykłej kątowej wtykowej?
   Zwykła kątowa złączka ma stały kąt wyjścia przewodu, ustawiony na stałe podczas montażu. BANJO wyposażono w dodatkowy element obrotowy, który pozwala swobodnie zmieniać kierunek wyjścia węża. Dzięki temu nie trzeba wykręcać całej złączki z gniazda, aby poprowadzić przewód inaczej. To ogromne ułatwienie w miejscach z ograniczoną przestrzenią czy w systemach często modyfikowanych.

2. Czy mogę korzystać z złączek BANJO w aplikacjach z wyższym ciśnieniem niż 15 bar?
   Standardowo producent zaleca maksymalnie ok. 10–15 bar. Jeżeli planujesz pracę w wyższym ciśnieniu, skonsultuj się z dokumentacją techniczną lub doradcą technicznym. Niekiedy konieczne będzie użycie wzmocnionych komponentów albo zastosowanie innej technologii złączy.

3. Czy złączki te nadają się do cieczy, np. wody lub chłodziwa?
   Tak, o ile medium nie jest agresywne chemicznie wobec mosiądzu niklowanego i uszczelki NBR. W wielu układach chłodzenia, płukania czy w obiegu wody przemysłowej złączki BANJO pracują skutecznie. Trzeba jednak pamiętać, że były one projektowane głównie do pneumatów. Przy zastosowaniu z cieczą warto unikać gwałtownych uderzeń hydraulicznych i sprawdzić kompatybilność elastomeru z płynem.

4. Jakiego narzędzia użyć do dokręcania gwintu?
   Najwygodniejsze są klucze płaskie lub oczkowe o rozmiarze SW odpowiednim dla danej złączki. Jeśli masz dostęp do klucza dynamometrycznego, możesz użyć zalecanych wartości momentu dokręcania (zwykle 8–12 Nm dla G1/8, 12–18 Nm dla G1/4, itd.). Zbyt mocne dokręcenie może uszkodzić korpus, a za słabe skutkować nieszczelnością.

5. Czy możliwa jest rotacja kolanka BANJO pod ciśnieniem?
   Zwykle tak, choć bezpieczniej jest wyłączyć ciśnienie przed regulacją. W zależności od konstrukcji, przy niedużym ciśnieniu można obrócić kolanko bez wycieku, lecz warto zachować ostrożność, by nie obciążać gwintu bocznym momentem siły.

6. Jak długo wytrzymuje mechanizm obrotowy?
   Przy standardowym użytkowaniu mechanizm może wytrzymać wiele tysięcy cykli obrotu. Nie jest to jednak układ zaprojektowany do ciągłego, intensywnego kręcenia. W normalnych warunkach, gdzie okazjonalnie zmienia się kąt wyjścia węża, trwałość jest praktycznie równa żywotności całej złączki.

7. Czy muszę stosować uszczelki płaskie w gnieździe gwintowanym?
   Nie, ponieważ gwint G (BSPP) najczęściej uszczelnia się albo za pomocą taśmy teflonowej (PTFE), albo w przypadku gniazd z dodatkowym o-ringiem – na czołowej powierzchni. Sprawdź dokumentację swojego elementu z gniazdem. Złączka BANJO sama w sobie posiada uszczelki w części wtykowej, ale uszczelnienie gwintu zależy głównie od charakteru połączenia i rodzaju gwintu wewnętrznego.

8. W jaki sposób dobrać średnicę przewodu do gwintu?
   Kieruj się przepływem wymaganym w aplikacji i zaleceniami projektowymi. Przykładowo, G1/4 chętnie łączy się z wężami fi 6 mm lub fi 8 mm, co zapewnia wystarczający przepływ w większości układów średniej wielkości. G3/8 bywa łączony z fi 10 mm lub fi 12 mm, a M5 – z fi 4 lub fi 6 mm w instalacjach kompaktowych.

9. Co zrobić, jeśli przewód wciąż się wysuwa, mimo że został wepchnięty do oporu?
   Sprawdź, czy:

   • Średnica węża jest prawidłowa (za cienki wąż nie będzie dobrze trzymany).

   • Krawędź węża została równo przycięta.

   • Mechanizm pierścienia zaciskowego nie jest zabrudzony lub uszkodzony.

   • Ciśnienie robocze nie przekracza zalecanych limitów.

W razie wątpliwości warto przejrzeć wąż i złączkę. Być może uszczelka lub pierścień zaciskowy wymaga wymiany.

10. Czy BANJO jest dobrym rozwiązaniem, gdy w systemie występują wibracje?
    Złączki BANJO sprawdzają się dobrze, bo pozwalają uniknąć naprężeń skrętnych i umożliwiają delikatny ruch przewodu. Jednakże przy bardzo silnych wibracjach zawsze warto stosować dodatkowe elementy tłumiące (uchwyty do węży, kompensatory drgań). Samo obrotowe kolanko zapobiega głównie uszkodzeniom wynikającym z przypadkowego szarpnięcia przewodem.

11. Czy złączka BANJO jest rozbieralna i da się wymienić np. uszczelkę wargową?
    Przeważnie tak, ale bywa to nieopłacalne. Większość producentów zaleca wymianę całej złączki, jeśli dojdzie do uszkodzenia któregokolwiek z elementów (np. gwintu czy sprężyny). Cena nowej złączki często jest niższa niż koszty naprawy i niepewność dotycząca szczelności po takiej naprawie.

12. Czy można stosować złączki BANJO w układach próżniowych?
    Tak, z reguły do wartości około -0,9 bar. Trzeba się jednak upewnić, że uszczelka wargowa będzie wystarczająco ściśle przylegać przy ujemnym ciśnieniu. Warto też zweryfikować, czy producent dopuszcza taki zakres pracy dla konkretnego modelu.

13. Jak chronić złączki przed korozją w agresywnym środowisku?
    Powłoka niklowa już sama w sobie stanowi ochronę, ale przy wyjątkowo agresywnych warunkach (silne zasolenie, chemikalia) można rozważyć dodatkowe zabezpieczenia, np. powłoki lakiernicze, otulinę lub dobór specjalnych stali nierdzewnych. Sposób zależy od specyfiki aplikacji.

14. Czy można zamontować złączkę bezpośrednio do siłownika pneumatycznego?
    Tak, jeśli siłownik ma gwint wewnętrzny G1/8, G1/4, G3/8 lub M5, odpowiedni do złączki BANJO. Wiele siłowników oferuje właśnie takie przyłącza gwintowane, aby użytkownik mógł samodzielnie dobrać rodzaj złącza.

15. Jak długo trwa montaż takiej złączki?
    Zazwyczaj kilka minut, wliczając przygotowanie węża i nałożenie taśmy PTFE. W produkcji seryjnej, gdzie monterzy mają wprawę, czas ten może być krótszy. Szybki system wtykowy w znacznym stopniu usprawnia proces instalacji.

16. Jakie są najczęstsze przyczyny awarii?
    Zwykle spowodowane są błędami montażowymi (zbyt mocne lub za słabe dokręcenie), użyciem niewłaściwej średnicy węża, uszkodzeniami mechanicznymi wynikającymi z uderzeń bądź korozją w bardzo agresywnym środowisku. Sporadycznie zdarzają się też wady fabryczne, lecz w produktach renomowanych dostawców, takich jak CPP PREMA, są one rzadkością.

17. Czy BANJO da się wykorzystać w innych mediach niż powietrze, np. gazach technicznych?
    Tak, jeśli gazy te są obojętne dla materiałów (mosiądz, nikiel, NBR). Przy mediach palnych lub niebezpiecznych (jak np. tlen) obowiązują dodatkowe zasady bezpieczeństwa i należy sprawdzić kompatybilność czy aprobaty producenta.

18. Czy występują wersje BANJO z gwintem stożkowym (R)?
    W asortymencie niektórych producentów spotyka się także gwint stożkowy, choć w tym konkretnym segmencie (seria 50000) dominują złączki z gwintem równoległym (G). W przypadku stożka R (BSPT) sposób uszczelniania bywa nieco inny, niemniej zasada działania kolanka obrotowego pozostaje podobna.

19. Jak przechowywać zapasowe złączki BANJO?
    Najlepiej w suchym i wolnym od kurzu miejscu. Unikaj przechowywania w bezpośrednim świetle słonecznym i w pobliżu źródeł ciepła. Dłuższe składowanie w zbyt wilgotnym pomieszczeniu może wywołać przebarwienia lub osady na powierzchni niklu, choć w praktyce ryzyko korozji jest niewielkie.

20. Czy BANJO są dostępne w wersjach z różnymi typami uszczelek (np. FKM)?
    Zazwyczaj tak, ale może to wymagać zamówienia specjalnego wariantu (wersja „na życzenie klienta”). Standardowo NBR pokrywa większość potrzeb pneumatyki. Przy wyższych temperaturach lub w kontakcie z chemikaliami agresywnymi FKM (Viton) może być konieczny.
