Złączki wtykowe mosiądz niklowany

Złączki wtykowe z mosiądzu niklowanego dostępne w sklepie CPP PREMA to wysokiej klasy komponenty łączeniowe, zaprojektowane z myślą o wymagających systemach pneumatycznych, gdzie liczy się niezawodność, szczelność oraz szybki montaż. Produkty te stanowią trzon oferty serii 50000 i 57000, reprezentujących dwa główne standardy jakości i funkcjonalności dla aplikacji przemysłowych.

Główne cechy tych złączek to:

• Trwałość materiałowa, wynikająca z zastosowania wysokogatunkowego mosiądzu pokrytego warstwą ochronnego niklu.

• Szybki montaż typu push-in, umożliwiający beznarzędziowe łączenie przewodów pneumatycznych.

• Wysoka odporność na korozję, ścieranie oraz warunki środowiskowe (np. wilgoć, mgła olejowa, pył).

• Uniwersalność konfiguracji, dzięki szerokiej gamie typów przyłączy – prostych, kątowych, trójników T i Y, redukcji, króćców, adapterów gwintowanych itp.

• Zgodność z normami DIN i ISO, co czyni złączki odpowiednimi do zastosowań w instalacjach międzynarodowych.

Złączki te zostały zaprojektowane z myślą o użytkownikach profesjonalnych, ale ich intuicyjny montaż i kompaktowa konstrukcja sprawiają, że z powodzeniem stosują je także mniejsze zakłady usługowe, warsztaty i użytkownicy prywatni.

Seria 50000 – klasyka precyzyjnej pneumatyki

Złączki z serii 50000 cechują się klasyczną budową z prostym systemem wtykowym i metalowym korpusem o dużej odporności na czynniki mechaniczne. Są to rozwiązania:

• Modularne – umożliwiają dowolne zestawianie elementów bez konieczności stosowania przejściówek spoza systemu.

• Standardowe – kompatybilne z przewodami o średnicach od fi 4 do fi 12 mm.

• Szczelne i trwałe – dzięki pierścieniom zaciskowym ze stali nierdzewnej oraz uszczelkom NBR.

Idealnie sprawdzają się w układach o średnim ciśnieniu roboczym do 15 barów.

Seria 57000 – złączki do zadań specjalnych (Heavy Duty)

Jeśli instalacja narażona jest na trudne warunki, drgania, skrajne temperatury czy ryzyko uszkodzeń mechanicznych, warto sięgnąć po złączki serii 57000. Te komponenty zostały stworzone do pracy:

• w środowiskach spawalniczych, chemicznych i motoryzacyjnych,

• w aplikacjach bezsilikonowych, gdzie czystość procesu produkcyjnego ma krytyczne znaczenie,

• w dynamicznych układach narażonych na uderzenia i wibracje.

Wyróżnia je solidny mechanizm sprężysty, powiększony pierścień zaciskowy oraz odporność na czynniki chemiczne i termiczne.

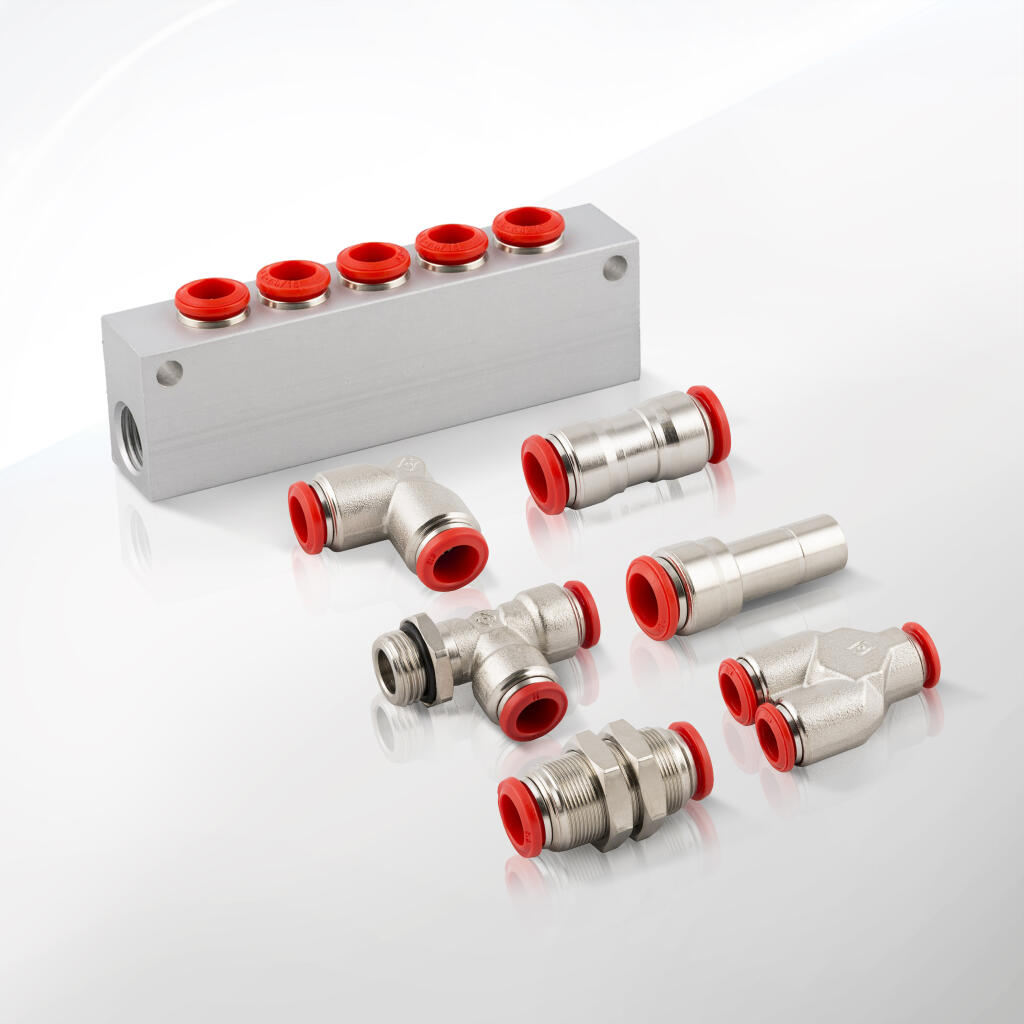

Szeroka gama produktów w kategorii

W ramach kategorii „Złączki wtykowe mosiądz niklowany” dostępne są m.in.:

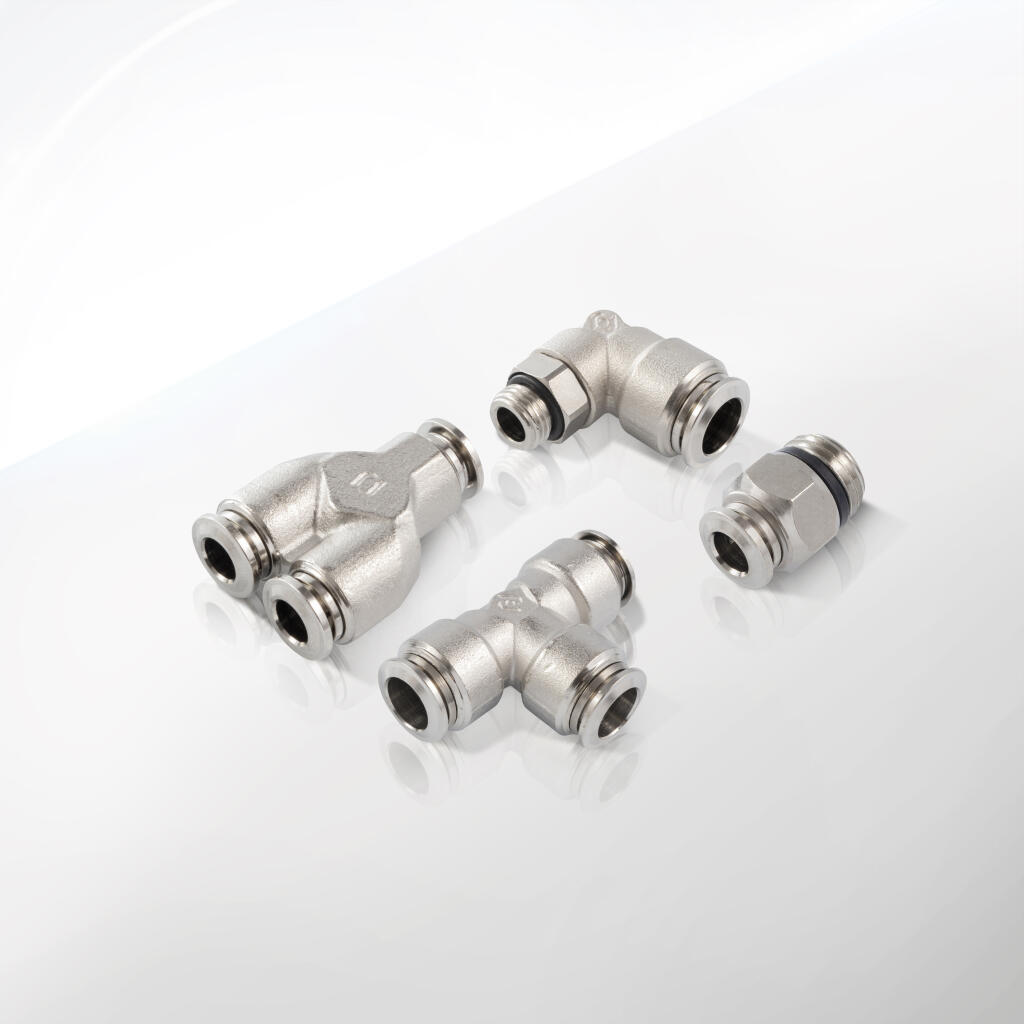

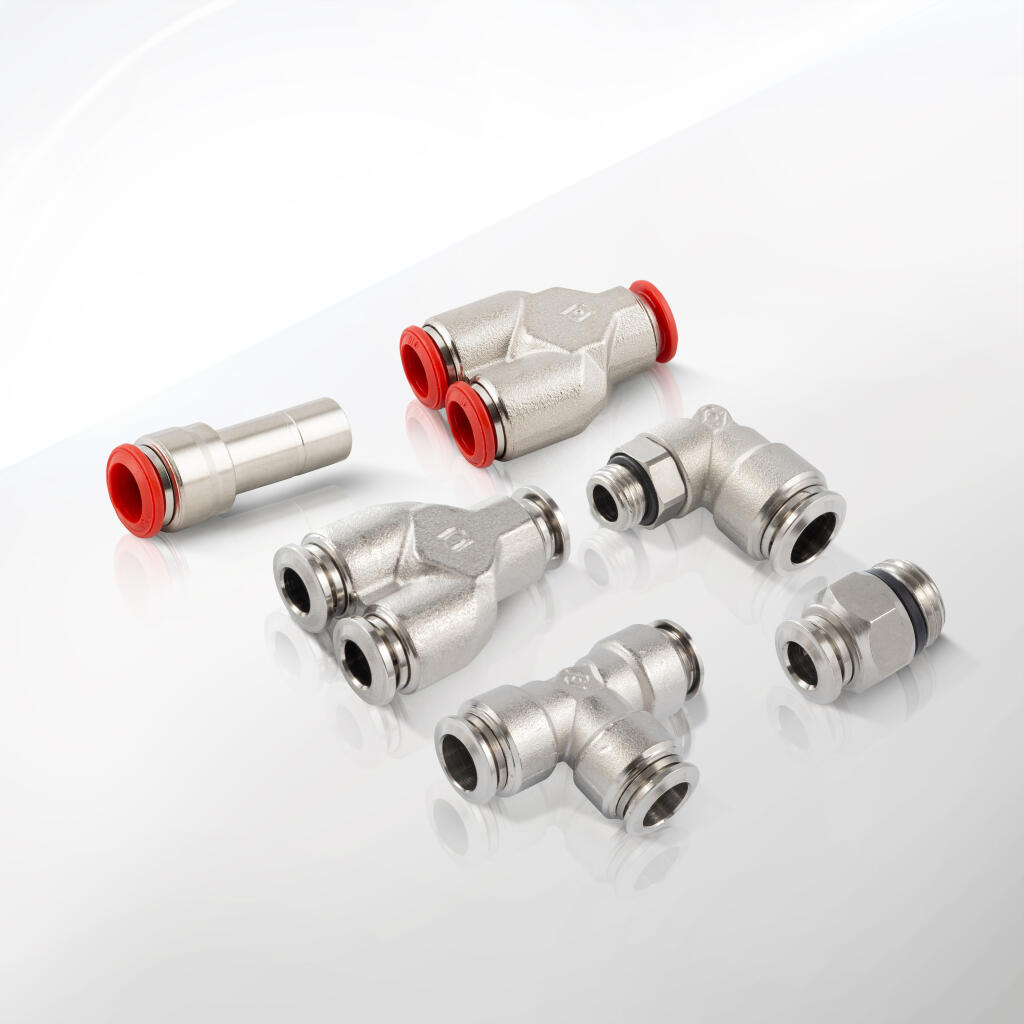

• Złączki proste z gwintem zewnętrznym i wewnętrznym,

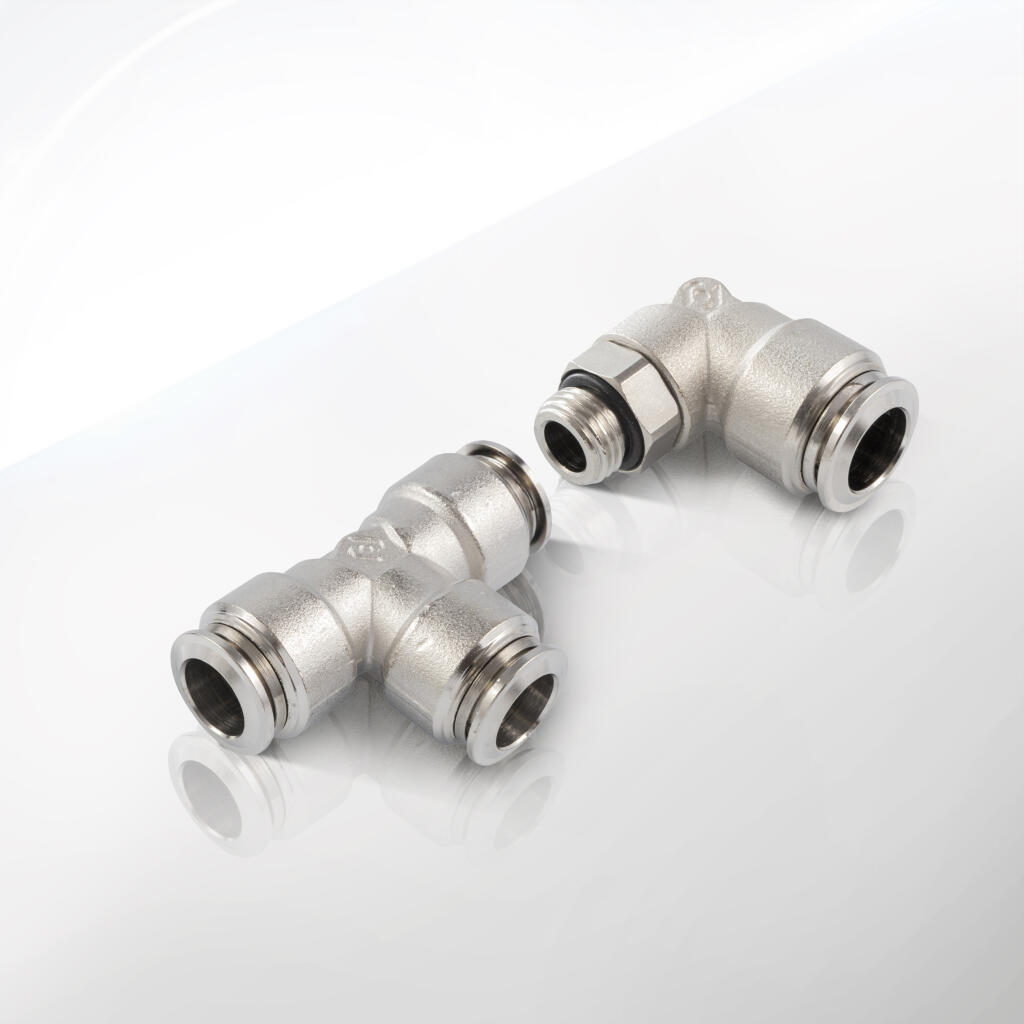

• Kolanka 90° (obrotowe i stałe),

• Trójniki T i Y – do rozdziału medium na wiele gałęzi,

• Adaptery przejściowe – np. z węża fi 10 na fi 6 mm,

• Złączki redukcyjne – umożliwiające adaptację do innych średnic przewodów,

• Króćce i przelotki – do zastosowań serwisowych i montażu tymczasowego.

Każdy z tych produktów jest odpowiednio oznaczony, co ułatwia kompletację instalacji zgodnie z dokumentacją techniczną.

Dlaczego mosiądz niklowany?

Mosiądz to materiał o znakomitych właściwościach:

• Wysoka odporność na ciśnienie i udary mechaniczne,

• Doskonała podatność na obróbkę, dzięki czemu złączki są precyzyjnie wykonane,

• Nikiel chroni przed utlenianiem – istotne w środowiskach wilgotnych i oleistych.

Złączki wykonane z tego materiału mają estetyczny wygląd (metaliczny połysk) oraz nie wymagają częstej konserwacji.

Korzyści dla użytkownika końcowego

• Oszczędność czasu przy montażu i demontażu,

• Niska awaryjność – dzięki dokładnej obróbce i testom szczelności,

• Długa żywotność – nawet przy intensywnym użytkowaniu,

• Minimalizacja strat ciśnienia – zoptymalizowane przekroje przepływowe,

• Bezproblemowy serwis – dostępność części zamiennych i powtarzalność wymiarowa.

Zastosowanie – Gdzie najlepiej sprawdzają się złączki wtykowe z mosiądzu niklowanego?

Złączki wtykowe wykonane z mosiądzu niklowanego to uniwersalne rozwiązania łączeniowe, które z powodzeniem stosuje się w wielu gałęziach przemysłu. Dzięki wyjątkowej konstrukcji i wysokiej odporności na czynniki zewnętrzne, produkty te znajdują zastosowanie zarówno w nowoczesnych systemach produkcyjnych, jak i w serwisie technicznym, automatyce przemysłowej czy pracowniach badawczo-rozwojowych.

Zastosowania złączek z serii 50000 i 57000 można podzielić na kilka kluczowych grup:

1. Automatyka przemysłowa i robotyka

W zautomatyzowanych liniach produkcyjnych złączki pneumatyczne typu push-in:

• Zapewniają szybki montaż siłowników, chwytaków, zaworów i czujników pneumatycznych.

• Minimalizują przestoje dzięki beznarzędziowej wymianie przewodów.

• Gwarantują szczelność, nawet przy intensywnym użytkowaniu i wibracjach maszyn.

Są chętnie wykorzystywane w robotach przemysłowych, liniach pakujących, maszynach sortujących oraz wszędzie tam, gdzie potrzebna jest precyzja, powtarzalność i niezawodność.

2. Przemysł spożywczy i farmaceutyczny

Choć w strefach bezpośredniego kontaktu z żywnością dominuje stal nierdzewna, to w pozostałych częściach linii technologicznych złączki mosiężne z niklowaną powłoką:

• Sprawdzają się jako elementy układów pneumatycznych i płynowych.

• Są łatwe do utrzymania w czystości dzięki gładkiej, niklowanej powierzchni.

• Współpracują z medium powietrznym i wodnym w systemach pomocniczych.

Z tego względu złączki te znajdują się m.in. w zakładach przetwórstwa mlecznego, browarach, piekarniach przemysłowych, a także w fabrykach leków i kosmetyków.

3. Motoryzacja i produkcja komponentów OEM

W fabrykach motoryzacyjnych złączki z mosiądzu niklowanego używane są w:

• Stanowiskach montażowych – do zasilania narzędzi pneumatycznych,

• Lakierniach i strefach diagnostycznych – gdzie wymagana jest wysoka szczelność,

• Układach automatycznego sterowania – bazujących na siłownikach i zaworach.

Ceni się je za odporność na uszkodzenia, kompaktową formę i łatwość przezbrojeń w przypadku zmiany wariantu montowanego elementu.

4. Branża chemiczna i petrochemiczna

Choć agresywne środki chemiczne wymagają szczególnej uwagi przy doborze materiałów, to w wielu mniej inwazyjnych aplikacjach chemicznych stosuje się właśnie złączki z serii 50000:

• W układach transportujących gazy techniczne, sprężone powietrze lub oleje,

• W instalacjach kontroli parametrów procesów chemicznych (przepływ, ciśnienie, temperatura),

• W systemach dozujących i mieszających.

Niklowana powłoka chroni mosiądz przed działaniem mgły chemicznej, wilgoci czy czynników atmosferycznych.

5. Serwis techniczny i warsztaty przemysłowe

Złączki wtykowe z mosiądzu niklowanego to również doskonałe rozwiązanie dla warsztatów i działów utrzymania ruchu:

• Szybkość montażu pozwala zminimalizować czas naprawy i serwisowania.

• Możliwość wielokrotnego montażu czyni je ekonomicznym rozwiązaniem.

• Sprawdzają się w narzędziach pneumatycznych, kompresorach, podnośnikach, liniach naprawczych.

Ich wytrzymałość mechaniczna przekłada się na długą eksploatację – nawet w warunkach częstej zmiany przyłączy.

6. HVAC, chłodnictwo i instalacje wodne

W systemach sterowania przepływem powietrza lub cieczy:

• Złączki push-in są wykorzystywane do napędu klap i zaworów w systemach wentylacyjnych,

• W obiegach chłodzenia do wody, glikolu czy cieczy technologicznych,

• W instalacjach próżniowych i pneumatyki niskociśnieniowej.

Ich kompaktowy kształt i łatwa rekonfiguracja układu są cenione w instalacjach HVAC i automatyki budynkowej.

7. Górnictwo, kolejnictwo, przemysł ciężki

W sektorach o wysokim poziomie wibracji, uderzeń i zmiennych temperatur – złączki muszą spełniać rygorystyczne normy bezpieczeństwa:

• Seria 50000 wytrzymuje pracę w kopalniach, na platformach wiertniczych, w zakładach hutniczych,

• Seria 57000 znajduje zastosowanie w pociągach, tramwajach, systemach zasilania wagonów,

• Odporność na mikrourazy i udary czyni je przydatnymi w obrabiarkach i maszynach CNC.

To komponenty dla aplikacji, w których przestój może oznaczać poważne straty finansowe.

8. Edukacja techniczna i laboratoria badawcze

Z uwagi na intuicyjną obsługę i niskie ryzyko błędów:

• Złączki są stosowane w szkołach technicznych, uczelniach, centrach R&D.

• Ułatwiają naukę projektowania układów pneumatycznych i testowanie różnych konfiguracji.

• Dzięki kompaktowym rozmiarom idealnie nadają się do prototypów i stanowisk eksperymentalnych.

To doskonałe rozwiązanie dydaktyczne, łączące praktyczność z trwałością.

Złączki wtykowe z mosiądzu niklowanego dostępne w ofercie CPP PREMA to precyzyjnie wykonane komponenty o wysokich parametrach eksploatacyjnych. Seria 50000 oraz seria 57000 spełniają wymagania nowoczesnych instalacji pneumatycznych i mieszanych (pneumatyczno-hydraulicznych), gdzie kluczowe są szczelność, niezawodność i odporność na warunki przemysłowe. W tej sekcji przedstawiamy szczegółowe dane techniczne, które ułatwiają dobór odpowiednich wariantów złączek do danego systemu.

1. Zakres temperatur pracy

Złączki z mosiądzu niklowanego są przystosowane do pracy w standardowym zakresie temperatur:

• Od -20°C do +60°C – dla większości wersji z uszczelnieniami z NBR.

• W niektórych zastosowaniach dopuszcza się krótkotrwałą pracę do +70°C, choć może to wpłynąć na trwałość elastomerów.

• Możliwość rozszerzenia zakresu po zastosowaniu specjalnych uszczelek (np. FKM lub PTFE – na zamówienie).

Dzięki temu produkty nadają się do eksploatacji zarówno w chłodniach, jak i w systemach pracujących w podwyższonych temperaturach, o ile zostaną odpowiednio dobrane materiały uszczelniające.

2. Ciśnienie robocze i wytrzymałość ciśnieniowa

Złączki z serii 50000 i 57000 są projektowane z myślą o instalacjach średniego i wysokiego ciśnienia:

• Maksymalne ciśnienie robocze: do 15 bar w standardowych instalacjach pneumatycznych.

• Niektóre konfiguracje (przy odpowiednich przewodach miedzianych i grubościennych) wytrzymują ciśnienia do 180 bar – należy jednak każdorazowo weryfikować takie zastosowanie z dokumentacją producenta.

• Podciśnienie: do -0,5 bar – przy zachowaniu szczelności systemu typu push-in.

• Możliwość zastosowania przy impulsach ciśnieniowych, jeśli spełnione są warunki montażu i jakość przewodów.

3. Średnice przewodów i zakres przyłączy

Złączki dostępne są w szerokim zakresie wymiarów:

• Średnice przewodów zewnętrznych:

  • fi 4 mm

  • fi 6 mm

  • fi 8 mm

  • fi 10 mm

  • fi 12 mm

• Gwinty przyłączy:

  • BSPP (G): G1/8", G1/4", G3/8", G1/2", G3/4"

  • NPT – w niektórych wersjach (na zamówienie)

  • Metrówka – M5x0,8, M6x1 – w wersjach do mikroukładów

Każda złączka posiada znormalizowany gwint o dokładnie określonych tolerancjach, zgodny z normami ISO/DIN, co gwarantuje kompatybilność z innymi komponentami układu.

4. Materiał korpusu i elementów wewnętrznych

• Korpus z mosiądzu OT58 – wysokowytrzymały stop miedzi i cynku, odporny na odkształcenia.

• Powłoka niklowa galwaniczna – stanowi ochronę antykorozyjną i dekoracyjną.

• Pierścienie zaciskowe ze stali nierdzewnej – sprężyste, trwałe, odporne na korozję.

• Uszczelki z NBR (kauczuk nitrylowy) – odporne na oleje i smary, powszechnie stosowane w pneumatyce.

W niektórych wariantach możliwe jest zastosowanie innych elastomerów (np. FKM/Viton, EPDM) oraz dodatkowych warstw ochronnych (np. chromowanie, anodowanie – na życzenie klienta).

5. Szczelność i jakość połączenia

System wtykowy push-in umożliwia:

• Natychmiastową szczelność po wprowadzeniu przewodu – dzięki uszczelce wargowej i pierścieniowi zaciskowemu.

• Minimalne straty ciśnienia – zoptymalizowana geometria przepływu.

• Stabilność połączenia nawet przy wibracjach i częstym demontażu.

• Odporność na wyrywanie przewodu – zabezpieczenie mechaniczne w postaci stalowego pierścienia sprężystego.

Producent gwarantuje szczelność klasy przemysłowej (brak wycieków przy ciśnieniu roboczym) przy prawidłowym montażu.

6. Normy i zgodność techniczna

Złączki z mosiądzu niklowanego CPP PREMA:

• Spełniają wymagania ISO 14743:2020 (złączki pneumatyczne typu push-in).

• Są zgodne z normami DIN EN ISO 8434, DIN 3852, DIN 2353, w zależności od wersji.

• Przechodzą testy jakościowe: testy szczelności, odporności na ciśnienie, testy wibracyjne i cykle robocze (otwarcia/zamknięcia).

Wszystkie produkty przechodzą kontrolę jakości na etapie produkcji, co zapewnia powtarzalność i zgodność z dokumentacją techniczną.

7. Trwałość i cykle pracy

Złączki CPP PREMA z serii 50000 i 57000:

• Wytrzymują tysiące cykli montażu/demontażu bez utraty szczelności.

• Czas życia zależny jest od:

  • jakości przewodu,

  • temperatury i agresywności medium,

  • częstotliwości zmian ciśnienia.

W standardowych warunkach przemysłowych okres bezawaryjnej pracy liczony jest w latach, nawet przy pracy ciągłej.

8. Parametry przepływu i efektywność energetyczna

• Konstrukcja złączek minimalizuje zawirowania i opory przepływu.

• Producent udostępnia dane dotyczące spadków ciśnienia przy określonych przepływach – co ułatwia projektowanie instalacji pneumatycznych z zachowaniem wysokiej efektywności.

• Złączki kątowe, trójniki czy adaptery projektowane są z myślą o minimalizacji strat energetycznych.

Materiały, z których wykonano złączki wtykowe serii 50000 i 57000, determinują ich niezawodność, trwałość i odporność na warunki środowiskowe. Dobór odpowiednich surowców konstrukcyjnych to jeden z filarów sukcesu tej grupy produktów. W tej sekcji opisano wszystkie istotne komponenty materiałowe użyte do produkcji złączek mosiężnych niklowanych CPP PREMA, z uwzględnieniem ich właściwości fizykochemicznych oraz znaczenia praktycznego.

1. Mosiądz OT58 – fundament konstrukcji

Podstawowym surowcem używanym do produkcji korpusów złączek jest mosiądz typu OT58.

• Jest to stop miedzi z cynkiem, w którym udział miedzi wynosi około 58%.

• Odporność mechaniczna mosiądzu pozwala na stosowanie w układach średniego ciśnienia i dynamicznych obciążeniach.

• Mosiądz OT58 wykazuje dobrą odporność na ścieranie, drgania, deformacje, a także łatwość obróbki skrawaniem i gwintowania.

Z tego materiału powstają wszystkie elementy główne złączek: korpusy, gwinty, powierzchnie nośne i części zewnętrzne.

2. Powłoka niklowa – estetyka i ochrona

Wszystkie elementy mosiężne złączek CPP PREMA są pokrywane warstwą niklu w procesie galwanicznym.

• Nikiel stanowi barierę antykorozyjną, chroniąc powierzchnię mosiądzu przed utlenianiem.

• Zwiększa odporność złączki na:

  • wilgoć,

  • mgłę olejową,

  • drobne substancje chemiczne (np. zasadowe lub lekko kwaśne).

• Powierzchnia uzyskuje srebrzysty połysk, co ułatwia inspekcję stanu technicznego.

• Niklowanie poprawia także twardość warstwy zewnętrznej, co przekłada się na lepszą odporność na zarysowania i ścieranie.

Zastosowanie powłoki galwanicznej to jeden z najskuteczniejszych sposobów przedłużenia żywotności elementów pneumatycznych.

3. Stal nierdzewna – elementy sprężyste i zaciskowe

Wewnątrz złączek wtykowych typu push-in znajdują się pierścienie sprężyste oraz elementy utrzymujące przewód w odpowiednim położeniu.

• Wykonane są ze stali nierdzewnej, odpornej na korozję i utlenianie.

• Cechują się:

  • elastycznością, niezbędną do działania mechanizmu zaciskowego,

  • wysoką trwałością – nie ulegają odkształceniu nawet po setkach cykli montażu i demontażu,

  • odpornością na skoki temperatur i drgania.

Dzięki temu system push-in działa niezawodnie przez cały okres eksploatacji.

4. Uszczelki z kauczuku NBR – gwarancja szczelności

Uszczelnienia stosowane w złączkach CPP PREMA produkowane są z elastomeru NBR (kauczuk butadienowo-akrylonitrylowy).

• NBR to tworzywo odporne na:

  • oleje mineralne,

  • smary przemysłowe,

  • sprężone powietrze z cząstkami aerozolu.

• Typowy zakres temperatur pracy to od -20°C do +70°C.

• Uszczelki zachowują elastyczność i parametry uszczelniające nawet po wielokrotnym cyklu pracy.

Dzięki zastosowaniu uszczelnień NBR złączki sprawdzają się zarówno w instalacjach produkcyjnych, jak i mobilnych systemach pneumatycznych.

5. Inne materiały – opcjonalne komponenty konstrukcyjne

W wybranych wersjach lub na specjalne zamówienie możliwe jest zastosowanie innych materiałów:

• PTFE (teflon) – w elementach uszczelniających do mediów agresywnych chemicznie.

• FKM (Viton) – elastomer odporny na wysokie temperatury, często stosowany w automatyce procesowej.

• Tworzywa techniczne (POM, PA6) – w obudowach pomocniczych, zaślepkach lub pierścieniach pomocniczych.

Te materiały nie są standardem w każdej złączce, ale producent oferuje możliwość indywidualizacji produktu zgodnie z wymaganiami środowiska pracy.

6. Właściwości antykorozyjne całego systemu

Połączenie mosiądzu i niklu, wraz z elementami stalowymi i elastomerami NBR, daje produkt odporny na:

• korozję atmosferyczną,

• działanie mgły solnej (w ograniczonym czasie ekspozycji),

• zanieczyszczenia przemysłowe i czynniki urbanizacyjne.

Dzięki temu złączki mogą być stosowane zarówno wewnątrz hal produkcyjnych, jak i na zewnątrz urządzeń lub maszyn, o ile nie są bezpośrednio narażone na agresywne środowisko chemiczne.

7. Znakowanie materiałów i identyfikacja komponentów

CPP PREMA przykłada wagę do identyfikacji materiałowej produktów:

• Na korpusach złączek znajdują się trwałe oznaczenia, ułatwiające dobór zamiennika lub inspekcję instalacji.

• Informacje takie jak średnica przewodu, gwint, numer serii lub typ powłoki są łatwe do odczytania.

Ułatwia to serwis, konserwację oraz zarządzanie dokumentacją techniczną w zakładach produkcyjnych.

Złączki wtykowe typu push-in to jedne z najprostszych i najszybszych w montażu komponentów instalacji pneumatycznej. Mimo pozornej prostoty, ich prawidłowa instalacja wymaga przestrzegania kilku istotnych zasad. Odpowiednie przygotowanie przewodu, dbałość o czystość i właściwa technika wprowadzenia to czynniki wpływające na szczelność i trwałość połączenia. Poniżej przedstawiamy szczegółową instrukcję montażu złączek wtykowych z mosiądzu niklowanego CPP PREMA – zarówno dla instalatorów, jak i użytkowników serwisujących istniejące układy.

1. Przygotowanie przewodu pneumatycznego

Aby połączenie było trwałe i szczelne, należy starannie przygotować końcówkę przewodu:

• Użyć przewodu o odpowiedniej średnicy zewnętrznej (np. fi 6, 8, 10, 12 mm – zgodnie z typem złączki).

• Przeciąć przewód pod kątem 90° – używając specjalnego obcinaka do przewodów pneumatycznych.

• Unikać deformacji – końcówka nie może być owalna, zgnieciona lub uszkodzona.

• Nie stosować przewodów z zabrudzeniami, resztkami oleju, piasku czy opiłków – mogą one uszkodzić uszczelkę złączki.

Uwaga: W przypadku rur sztywnych (np. poliamidowych) konieczne jest zachowanie większej ostrożności przy wprowadzaniu, by nie uszkodzić uszczelki pierścieniowej.

2. Wprowadzanie przewodu do złączki

Złączki CPP PREMA działają na zasadzie automatycznego zacisku – wystarczy wsunąć przewód do oporu:

• Trzymając korpus złączki w jednej ręce, drugą wprowadź przewód zdecydowanym ruchem.

• Przewód musi pokonać opór sprężyny i uszczelki – w końcowym etapie powinien zostać zablokowany przez pierścień zaciskowy.

• Po prawidłowym osadzeniu przewód nie powinien się cofać ani ruszać w osi złączki.

Test ręczny: delikatnie pociągnij przewód w przeciwną stronę – nie powinien się wysunąć.

3. Demontaż przewodu

W przypadku potrzeby odłączenia przewodu:

• Naciśnij pierścień (kołnierz) otaczający przewód – w kierunku korpusu złączki.

• Trzymając pierścień wciśnięty, wyciągnij przewód płynnym ruchem.

• Nie używaj narzędzi do wyciągania przewodu – może to uszkodzić korpus lub uszczelkę.

Uwaga: Przed demontażem zawsze należy odciążyć instalację z ciśnienia – rozłączenie złączki pod ciśnieniem grozi urazem lub uszkodzeniem przewodu.

4. Montaż złączki do elementu gwintowanego

W zależności od wersji złączki (prosta, kątowa, trójnik), proces przyłączenia do elementu gwintowanego przebiega następująco:

• Sprawdź typ i rozmiar gwintu: BSPP G1/8", G1/4", G3/8", G1/2" itd.

• Zastosuj taśmę teflonową lub płynne uszczelnienie gwintów tylko wtedy, gdy złączka nie posiada wbudowanego pierścienia uszczelniającego (w większości przypadków nie jest to wymagane).

• Wkręć złączkę do gniazda ręcznie, a następnie dokręć kluczem płaskim – nie przekraczając momentu siły zalecanego przez producenta.

• Nie stosuj narzędzi udarowych ani nie dokręcaj złączki za mocno – grozi to uszkodzeniem gwintu lub pęknięciem korpusu.

5. Test szczelności po montażu

Po wykonaniu instalacji należy wykonać test:

• Uruchom ciśnienie w układzie.

• Sprawdź miejsce połączenia za pomocą środka do wykrywania nieszczelności (np. spray z pianą).

• Upewnij się, że nie występują bąbelki powietrza ani wycieki.

W przypadku nieszczelności należy:

• Wyłączyć ciśnienie,

• Odłączyć przewód,

• Wymienić uszczelkę lub sprawdzić stan końcówki przewodu.

6. Wskazówki eksploatacyjne

Aby zapewnić długą żywotność złączek:

• Regularnie kontroluj stan przewodów – zużycie mechaniczne może prowadzić do nieszczelności.

• Unikaj zginania przewodów bezpośrednio przy złączce – może to prowadzić do poluzowania połączenia.

• Przy wielokrotnym demontażu – wymieniaj przewód na nowy lub przycinaj jego końcówkę.

7. Warunki środowiskowe montażu

Złączki mogą być montowane:

• W pozycji pionowej, poziomej lub ukośnej – nie ma znaczenia orientacja przestrzenna.

• W suchym i czystym środowisku, wolnym od pyłu i opiłków.

• W strefach o podwyższonej wilgotności lub zapyleniu, o ile złączka ma powłokę niklowaną i odpowiednie zabezpieczenia (co spełniają złączki CPP PREMA).

Nie zaleca się montażu przy skrajnych temperaturach otoczenia, które mogą spowodować twardnienie uszczelnień (np. poniżej -20°C).

8. Czynności konserwacyjne

Choć złączki push-in nie wymagają smarowania, warto:

• Regularnie czyścić zewnętrzną powierzchnię korpusu, by zapobiec zanieczyszczeniom dostającym się do gniazda.

• Wymieniać złączkę po kilkuset cyklach roboczych lub w razie wystąpienia luzów lub nieszczelności.

1. Czy złączki wtykowe CPP PREMA pasują do każdego rodzaju przewodu pneumatycznego?

Nie każda złączka pasuje do każdego przewodu. Złączki wtykowe CPP PREMA są przystosowane do:

• przewodów kalibrowanych o precyzyjnej średnicy zewnętrznej (np. fi 6, 8, 10, 12 mm),

• przewodów z tworzyw sztucznych: poliuretanowych (PU), poliamidowych (PA), polietylenowych (PE),

• w niektórych przypadkach – do miękkich przewodów gumowych, ale wyłącznie z tuleją wzmacniającą (dostępną osobno).

Zaleca się użycie przewodów o tolerancji ≤ ±0,1 mm oraz gładkiej, czystej powierzchni. W przypadku wątpliwości należy dobrać przewód według katalogu CPP PREMA.

2. Czy mogę użyć złączek w instalacji wodnej lub z olejem?

Złączki wtykowe z mosiądzu niklowanego są projektowane głównie do sprężonego powietrza.

Jednak możliwe jest ich zastosowanie do:

• wody – tylko zimnej i pod warunkiem użycia odpowiednich uszczelek (np. EPDM),

• olejów – wyłącznie lekkich olejów hydraulicznych przy krótkotrwałej pracy,

• próżni – do poziomu -0,5 bar (w ograniczonym zakresie, zależnie od typu przewodu).

Zastosowania z agresywnymi mediami (np. kwasy, substancje chemiczne) wymagają konsultacji z producentem i użycia wersji specjalnych.

3. Jak długo mogę eksploatować złączki bez wymiany?

Przy prawidłowym montażu i użytkowaniu:

• Złączki CPP PREMA mogą pracować przez wiele lat bez awarii.

• Trwałość uszczelnień wynosi nawet do 100 000 cykli podłączeń/odłączeń.

• Okres eksploatacji zależy od warunków: ciśnienia, temperatury, częstotliwości zmian medium, jakości przewodu.

Zaleca się coroczne przeglądy instalacji i wymianę złączek, gdy wystąpią pierwsze objawy nieszczelności.

4. Czy złączki można stosować w warunkach zewnętrznych?

Tak, ale pod pewnymi warunkami:

• Mosiądz niklowany jest odporny na korozję atmosferyczną.

• W przypadku długotrwałej ekspozycji na wilgoć, promieniowanie UV czy zmienne temperatury zaleca się stosowanie przewodów odpornych na warunki atmosferyczne.

• Złączki nie powinny być instalowane w sposób narażający je na zalanie wodą, błoto lub działanie środków agresywnych (np. zasady, detergenty).

5. Czy złączkę można użyć wielokrotnie z tym samym przewodem?

Tak, ale pod warunkiem dobrego stanu końcówki przewodu.

• Przy demontażu warto przyciąć końcówkę przewodu o 5–10 mm, by uzyskać nową, gładką powierzchnię.

• W przypadku uszkodzenia przewodu lub deformacji – należy użyć nowego odcinka.

• Niewłaściwa końcówka może prowadzić do nieszczelności, uszkodzenia uszczelki lub wyrwania przewodu pod ciśnieniem.

6. Czy potrzebuję narzędzi do montażu złączek push-in?

Nie.

• Montaż nie wymaga użycia narzędzi – przewód wsuwany jest ręcznie do oporu.

• W przypadku montażu do elementów gwintowanych można użyć klucza płaskiego lub oczkowego, zachowując ostrożność i nie przekraczając momentu siły.

Uwaga: Montaż pod ciśnieniem jest zabroniony – należy zawsze opróżnić instalację przed pracą.

7. Co zrobić, gdy złączka zaczyna przepuszczać powietrze?

Należy przeprowadzić następujące kroki diagnostyczne:

• Sprawdzić, czy przewód jest prawidłowo wsunięty.

• Oczyścić przewód i złączkę – usunąć ewentualne zabrudzenia.

• Spróbować odłączyć i ponownie zamontować przewód.

• Jeśli problem się utrzymuje – wymienić uszczelkę lub całą złączkę.

8. Czy mogę łączyć złączki różnych producentów?

Z technicznego punktu widzenia – często tak, ale nie zawsze.

• Złączki CPP PREMA są produkowane zgodnie z normą ISO 14743.

• Inni producenci mogą stosować zbliżone wymiary, ale różnice w kształcie uszczelki, pierścieniu czy długości zabudowy mogą powodować problemy.

• Zaleca się stosowanie przewodów i złączek jednej marki, aby zapewnić pełną kompatybilność i niezawodność.

9. Czy złączki są zgodne z normami przemysłowymi?

Tak. Złączki z mosiądzu niklowanego CPP PREMA:

• Spełniają wymagania ISO 14743 (systemy push-in),

• Są zgodne z DIN 3852 oraz EN ISO 8434 w zakresie gwintów i połączeń,

• Przechodzą wewnętrzne testy jakościowe (ciśnienie, szczelność, wibracje).

10. Czy producent oferuje dokumentację techniczną i certyfikaty?

Tak.

• Do każdej serii produktowej dostępna jest karta katalogowa i karta techniczna.

• Istnieje możliwość uzyskania deklaracji zgodności, raportów z badań oraz rysunków 2D/3D.

• Dokumentacja dostępna jest na życzenie – w wersji PDF lub elektronicznej do pobrania.
