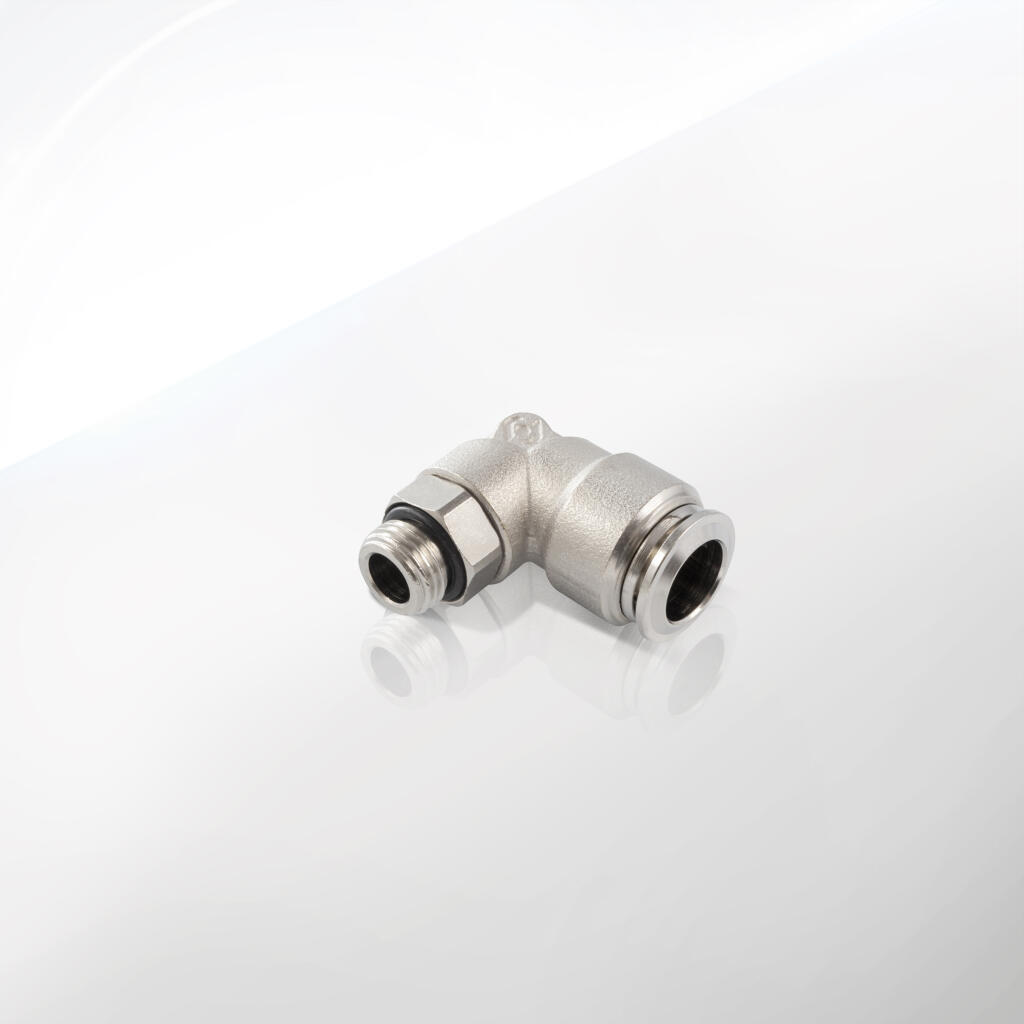

Złączki kątowe obrotowe z gwintem zewnętrznym typ 82.0050.04

Przyłączka kątowa wtykowa G1/4 D 8 z gwintem zewnętrznym i uszczelnieniem FKM zaprojektowana została z myślą o wymagających zastosowaniach w przemyśle spożywczym, chemicznym i innych gałęziach produkcji, w których niezawodność i wysoka odporność na temperaturę, a także na czynniki chemiczne, są priorytetem. Należy do rodziny złączy pneumatycznych wtykowych SERII 7000 do przemysłu spożywczego, cechujących się wysoką jakością wykonania i zgodnością ze standardami higieny. Wybrany wariant wykonany jest z niklowanego mosiądzu, co dodatkowo zwiększa odporność powierzchni na korozję oraz ułatwia utrzymanie czystości. Gwint zewnętrzny w rozmiarze G1/4 umożliwia szybki i pewny montaż w gniazdach gwintowanych, a średnica przyłącza węża (D 8) zapewnia kompatybilność z typowymi przewodami w pneumatyce.

Podstawową cechą, która wyróżnia omawiany produkt, jest zastosowanie uszczelnień z elastomeru FKM. Zwykle w branży spotykamy się z NBR czy EPDM, ale FKM oferuje znacznie wyższą odporność na działanie temperatur – w tym przypadku od -15°C aż do +190°C. Dzięki temu złączka może pracować w warunkach, w których zachodzą procesy z użyciem pary wodnej, gorących cieczy czy sprężonego powietrza o wysokiej temperaturze. Jest to szczególnie istotne w przemyśle spożywczym, gdzie często stosowane są procesy mycia i sterylizacji w podwyższonej temperaturze (CIP i SIP).

Omawiana przyłączka kątowa wtykowa wyróżnia się także obrotową konstrukcją. Pozwala to na swobodne obracanie węża bądź rurki w stosunku do osi gwintu, co zdecydowanie ułatwia prowadzenie przewodu w trudno dostępnych miejscach. Obrotowa głowica kątowa zapobiega dodatkowym naprężeniom w układach pneumatycznych, zapewniając jednocześnie bezpieczny przepływ medium (np. powietrza, gazów obojętnych bądź cieczy) bez ryzyka nieszczelności. To wysoka jakość wykonania, precyzja gwintu, a także specjalnie zaprojektowane pierścienie zaciskające minimalizują ryzyko rozszczelnień w trakcie eksploatacji.

Istotnym aspektem w branży spożywczej jest łatwość utrzymania higieny. Powierzchnia mosiądzu niklowanego jest gładka, co ułatwia mycie i dezynfekcję. Niklowana warstwa zabezpiecza też mosiądz przed niepożądanym utlenianiem i jednocześnie nadaje elegancki, metaliczny połysk, istotny w aplikacjach, w których ważna jest estetyka oraz standardy czystości. Właściwości powierzchni niklowanej sprawiają, że ewentualne osady czy zanieczyszczenia mają utrudnioną przyczepność, co bezpośrednio przekłada się na ograniczenie zjawiska rozwoju mikroorganizmów.

W celu zwiększenia żywotności i niezawodności przyłączka posiada konstrukcję zoptymalizowaną pod kątem wytrzymałości ciśnieniowej. Standardowo złączki pneumatyczne wtykowe mosiądz niklowany przystosowane są do pracy z ciśnieniem roboczym do 15 bar (wartość często spotykana w katalogach i dokumentacjach). Oczywiście, w każdej aplikacji należy uwzględniać rzeczywiste warunki pracy, takie jak medium, temperatura i wahania ciśnienia, aby zachować maksymalny poziom bezpieczeństwa. Omawiana przyłączka, dzięki zastosowaniu FKM, ma rozszerzony zakres temperatur, co daje dodatkową ochronę w systemach o wyższych wymaganiach termicznych.

Należy też wspomnieć o ergonomii montażu. Konstrukcja wtykowa umożliwia szybkie podłączenie węża, bez potrzeby stosowania dodatkowych narzędzi czy nakrętek. Wystarczy odpowiednio przyciąć przewód (zwracając uwagę na prostopadłe cięcie), wsunąć go aż do wyczuwalnego oporu i sprawdzić stabilność połączenia. Aby zdemontować przewód, wystarczy wcisnąć pierścień odblokowujący i jednocześnie wysunąć wąż. Taki system znacznie przyspiesza prace konserwacyjne i serwisowe, co w branży spożywczej może mieć kluczowe znaczenie – każde skrócenie przestoju to mniejsze straty w procesie produkcji.

Wśród zalet produktu wyróżnić można także jego uniwersalność. Choć zaprojektowany został głównie z myślą o przemyśle spożywczym (gdzie kluczowe są wysokie standardy czystości, wytrzymałość na mycie gorącą wodą, kontakt z detergentami czy parami wodnymi), to znakomicie sprawdzi się również w obszarach, w których wymagana jest podwyższona odporność termiczna i chemiczna. Laboratoria, branża chemiczna, farmaceutyczna czy kosmetyczna – wszędzie tam, gdzie wymagane jest zachowanie czystości mediów i bezpieczeństwa pracy, przyłączka kątowa wtykowa z uszczelnieniem FKM może stanowić doskonałe rozwiązanie.

Na uwagę zasługuje także spore spektrum zastosowań w pneumatyce niskociśnieniowej oraz średniociśnieniowej. Można wykorzystywać ją m.in. w układach sterowania, zasilania urządzeń pneumatycznych, liniach pakujących i sortujących, aplikacjach z wykorzystaniem powietrza o wysokiej wilgotności czy wręcz nasyconego parą. Przewagę konkurencyjną zapewnia tu właśnie długotrwała odporność na podwyższone temperatury, co odróżnia FKM od standardowych uszczelnień w złączkach z NBR.

W kontekście norm i standardów przyjętych w przemyśle spożywczym, mosiądz niklowany jest powszechnie akceptowanym materiałem, chociaż w miejscach szczególnie narażonych na agresywną chemię czy korozję można czasem spotkać odmiany złączek całkowicie wykonanych ze stali nierdzewnej. Jednak w większości sytuacji w branży spożywczej złączki mosiężne niklowane – zwłaszcza z uszczelkami FKM – zapewniają wystarczający stopień ochrony, łatwość czyszczenia i odporność na detergenty. W niektórych przypadkach węże i przewody pneumatyczne transportują także produkty takie jak powietrze do napowietrzania, gazy obojętne (np. azot), co nie wymaga kontaktu z samym produktem spożywczym, lecz nadal wiąże się z koniecznością zachowania higieny i sterylności linii technologicznej.

Złączki pneumatyczne wtykowe, w tym przyłączka kątowa wtykowa G1/4 D 8 z gwintem zewnętrznym FKM -15 do 190°C (mosiądz niklowany), mają bardzo szerokie spektrum zastosowań w różnych branżach. W kontekście SERII 7000 do przemysłu spożywczego, głównym obszarem, dla którego stworzono ten produkt, jest sektor produkcji, przetwórstwa i pakowania żywności oraz napojów. Jednakże z uwagi na doskonałe parametry termiczne i chemiczne, złączka równie dobrze sprawdzi się w innych środowiskach. Poniżej prezentujemy szeroki przekrój zastosowań:

1. Przemysł spożywczy:

   • Linie produkcyjne pakujące artykuły spożywcze wymagają często doprowadzania sprężonego powietrza w celu zasilania podnośników, siłowników czy automatycznych elementów transportujących.

   • W browarach, mleczarniach i przetwórniach owocowo-warzywnych stosuje się gorącą wodę i detergenty, aby utrzymać wysoki poziom higieny. Złączka z uszczelnieniem FKM jest tu idealna, bo zapewnia szczelność i trwałość nawet przy wysokich temperaturach mycia.

   • W procesach CIP (Cleaning In Place) przewody i elementy instalacji są narażone na cykliczne działanie gorących roztworów myjących. Materiał FKM jest odporny na wiele środków czyszczących, co znacznie wydłuża żywotność całego systemu.

2. Przemysł chemiczny i farmaceutyczny:

   • W miejscach, gdzie kluczowe jest zachowanie czystości procesowej oraz odporności na substancje aktywne chemicznie, złączki wykonane z mosiądzu niklowanego z uszczelką FKM stanowią korzystny kompromis między ceną a trwałością.

   • W laboratoriach i zakładach farmaceutycznych często stosuje się gaz obojętny lub sprężone powietrze o podwyższonej czystości. Złączki kątowe ułatwiają prowadzenie przewodów w ograniczonej przestrzeni, a obrotowy element pozwala na swobodne manipulowanie kierunkiem wyjścia przewodu.

3. Automatyka przemysłowa:

   • Wszędzie tam, gdzie mamy do czynienia z siłownikami, zaworami czy innymi elementami pneumatyki, przyłączka kątowa wtykowa zapewnia sprawne prowadzenie przewodów.

   • W strefach narażonych na podwyższoną temperaturę (np. przy piecach przemysłowych, tunelach grzewczych czy liniach suszących), szeroki zakres temperatur roboczych jest nieoceniony.

4. Branża kosmetyczna:

   • Procesy mieszania, transportu i dozowania w produkcji kosmetyków często opierają się na instalacjach pneumatycznych. Substancje używane w tej branży mogą być agresywne chemicznie, co wymaga wysokiej odporności złączek.

   • Szczelność oraz możliwość łatwego demontażu i czyszczenia sprawia, że prezentowana przyłączka świetnie nadaje się do wielokrotnego użytku w różnych etapach linii produkcyjnej.

5. Branża motoryzacyjna:

   • Choć może się wydawać, że produkt dedykowany jest głównie sektorowi spożywczemu, to wszędzie tam, gdzie pojawiają się wysokie temperatury czy agresywne warunki (np. linie lakiernicze, procesy suszenia czy strefy mycia i czyszczenia komponentów), złączka wykona swoje zadania bez zarzutu.

   • Obrotowa głowica kątowa minimalizuje ryzyko załamań i uszkodzeń węża, co wpływa na bezpieczeństwo i wydłużenie cyklu życia instalacji.

6. Systemy HVAC:

   • Instalacje wentylacyjne czy klimatyzacyjne często wymagają elastycznych rozwiązań przy prowadzeniu przewodów. Choć w większości przypadków nie ma tu ekstremalnych temperatur, istnieją strefy w pobliżu wymienników ciepła czy nagrzewnic, gdzie temperatura może znacząco wzrosnąć.

   • W miejscach o podwyższonej wilgotności lub intensywnym działaniu związków chemicznych (np. baseny z chlorowaną wodą) właściwości antykorozyjne niklowanego mosiądzu okazują się bardzo korzystne.

7. Transport i logistyka:

   • W systemach pneumatycznego przenoszenia ładunków (np. w automatycznych magazynach) istotne jest szybkie i proste łączenie oraz rozłączanie przewodów. Przyłączka wtykowa skraca czas montażu, co poprawia wydajność linii transportowej.

   • W chłodniach czy mroźniach temperatura może czasem spadać poniżej zera, ale w większości wypadków -15°C jest wystarczającym minimum, aby utrzymać niezawodne połączenie.

8. Instalacje specjalne:

   • Branże takie jak medycyna, elektronika czy prototypownie nowych urządzeń mogą wymagać niezawodnego i czystego prowadzenia gazów, a zarazem kompaktowych i wytrzymałych złączy.

   • Złączka kątowa o obniżonej średnicy i gwincie G1/4 to rozwiązanie, które można łatwo zaadaptować w wielu rodzajach aparatury i urządzeń badawczych.

Wymienione przykłady nie wyczerpują całego spektrum możliwości. Podstawową zaletą opisanej przyłączki jest bowiem jej uniwersalny charakter: odporność na temperatury, łatwość montażu i szeroka kompatybilność z różnymi mediami czynią z niej rozwiązanie preferowane w bardzo wielu zastosowaniach. Nie można przy tym pominąć aspektu higienicznego, który w przemyśle spożywczym czy farmaceutycznym jest kluczowy. Powierzchnia niklowana oraz elastomer FKM spełniają wysokie wymogi czystości, co pomaga ograniczać ryzyko skażenia produktu finalnego.

Dodatkowym atutem jest możliwość szybkiej wymiany poszczególnych elementów instalacji. W zastosowaniach ciągłych (ciągła produkcja, linie pakujące działające w trybie 24/7) ewentualny przestój, spowodowany na przykład uszkodzeniem przewodu, można zminimalizować dzięki prostemu systemowi wtykowemu. To z kolei przekłada się na oszczędności i podniesienie efektywności produkcji. Współcześnie jest to szczególnie ważne, ponieważ wiele zakładów dąży do skracania czasu przestoju do absolutnego minimum.

Nie sposób też pominąć aspektu bezpieczeństwa. W wielu przypadkach nie tylko sama temperatura, ale także agresywne środki chemiczne są obecne w procesach – na przykład kwasy używane do mycia czy środki dezynfekcyjne o wysokim stężeniu. FKM radzi sobie z takimi wyzwaniami znacznie lepiej niż standardowe NBR. Dlatego jeżeli w linii produkcyjnej używa się detergentów, środków czyszczących, a także istnieje konieczność sterylizacji instalacji gorącą parą, to prezentowana przyłączka może służyć przez dłuższy czas, zachowując doskonałą szczelność i nie ulegając deformacjom.

Zastosowanie w układach sprężonego powietrza jest oczywiste, jednakże nic nie stoi na przeszkodzie, aby wykorzystywać ten typ złączy także do transportu cieczy o charakterze neutralnym czy obojętnych gazów procesowych. Konstrukcja mosiężna niklowana wytrzymuje charakterystyczne dla branży spożywczej i przemysłowej obciążenia, a obrotowa głowica w kształcie kąta prostego sprawia, że wąż można poprowadzić w dowolnym kierunku bez ryzyka jego załamania.

Z punktu widzenia projektantów instalacji pneumatycznych, istotna jest też kompaktowa budowa złączek kątowych. Umożliwia ona gęste zabudowanie elementów w szafach sterowniczych, na panelach maszyn czy przy podzespołach wymagających dużej ilości połączeń. W wielu maszynach miejsce jest bowiem towarem deficytowym, a możliwość obrotu złączki i dopasowania kąta wyjścia przewodu to jeden z kluczowych czynników decydujących o wyborze tego modelu.

W tej części przedstawimy główne dane techniczne dotyczące przyłączki kątowej wtykowej G1/4 D 8 z gwintem zewnętrznym, wykonanej z mosiądzu niklowanego i wyposażonej w uszczelnienie FKM o zakresie temperatur od -15°C do +190°C. Parametry te odnoszą się zarówno do specyfiki samego materiału i konstrukcji, jak i do charakterystyki pracy złącza w różnych warunkach:

1. Zakres temperatur pracy:

   • Minimalna temperatura: -15°C.

   • Maksymalna temperatura: +190°C (osiągalna dzięki uszczelnieniom z elastomeru FKM).
     Ten rozbudowany zakres temperatur jest jednym z największych atutów omawianego produktu, szczególnie w branży spożywczej, gdzie nierzadko dochodzi do mycia w temperaturach bliskich 100°C.

2. Ciśnienie robocze:

   • Standardowo złączki pneumatyczne mosiężne niklowane przystosowane są do pracy z ciśnieniem do 15 bar, co wynika z typowych wartości podawanych w katalogach.

   • Warto jednak pamiętać, że rzeczywiste dopuszczalne ciśnienie zależy od warunków pracy (temperatura, medium, częstotliwość cykli). Zawsze należy kierować się wskazaniami producenta i normami bezpieczeństwa.

3. Gwint zewnętrzny:

   • Zastosowany gwint to G1/4, zgodny z powszechnie przyjętymi standardami. Dzięki temu można go łatwo wkręcać w gniazda gwintowane o tym samym wymiarze.

   • Powierzchnia gwintu w mosiądzu niklowanym jest gładka, co ułatwia uszczelnianie za pomocą taśmy teflonowej, past uszczelniających czy specjalnych pierścieni.

4. Średnica wtyku dla węża / przewodu:

   • Prezentowana wersja jest przeznaczona do przewodu o średnicy zewnętrznej 8 mm. Mechanizm zaciskowy z pierścieniem sprężystym i uszczelką zapewnia pewne trzymanie węża bez ryzyka wysunięcia.

   • Konstrukcja typu wtykowego (quick-release) umożliwia wielokrotne podłączanie i odłączanie bez konieczności wymiany elementów.

5. Materiał korpusu:

   • Mosiądz niklowany (stosowany m.in. wg norm OT58 UNI 5705, spotykanych w dokumentacjach).

   • Niklowana powłoka zabezpiecza przed korozją i nadaje większą odporność na ścieranie oraz na niektóre środki chemiczne.

6. Materiał uszczelnień:

   • Elastomer FKM (czasem określany jako Viton® w obrocie handlowym).

   • Wyróżnia się wysoką odpornością termiczną i chemiczną, co jest szczególnie pożądane w środowiskach agresywnych chemicznie czy w aplikacjach o podwyższonej temperaturze.

7. Konstrukcja obrotowa:

   • Dzięki specjalnie zaprojektowanej głowicy kątowej złączka może się obracać wokół własnej osi, zapewniając elastyczność przy układaniu przewodu.

   • Ten aspekt jest nie do przecenienia w aplikacjach o skomplikowanym układzie instalacji, gdzie liczy się minimalizacja punktów naprężeń i ewentualnych wycieków.

8. Waga i wymiary:

   • Dokładna masa przyłączki zależy od grubości ścianki korpusu, długości ramienia kątowego i innych detali technicznych. W przypadku standardowego modelu z gwintem G1/4 i wyjściem na przewód 8 mm, waga wynosi zazwyczaj kilkanaście gramów.

   • Rozmiary zewnętrzne obejmują długość całkowitą od podstawy gwintu do końca wtyku oraz wysokość kolanka. Z reguły tego typu złączki są dość kompaktowe, co sprzyja zabudowie w ciasnych przestrzeniach.

9. Kompatybilność z mediami:

   • Oprócz sprężonego powietrza, złączki można stosować z innymi gazami obojętnymi, a w niektórych aplikacjach także z cieczami o niewielkiej lepkości i braku agresywnego oddziaływania na mosiądz bądź elastomer FKM.

   • W zastosowaniach, gdzie kluczowa jest sterylność, należy zwrócić uwagę, czy nie występują substancje zdolne do długotrwałej reakcji chemicznej z mosiądzem. W przypadku większości środków myjących, spotykanych w branży spożywczej, niklowanie i FKM w pełni spełniają wymagania.

10. Normy i standardy:

• Produkty przeznaczone do przemysłu spożywczego często muszą spełniać określone regulacje, takie jak FDA, 3-A Sanitary Standards itp. W przypadku opisywanej złączki producent może deklarować zgodność z wytycznymi, co potwierdza się stosownymi certyfikatami lub raportami testów.

• Choć sama złączka niekoniecznie musi posiadać osobną homologację spożywczą, materiał użyty do produkcji i sposób niklowania często jest już zgodny z powszechnymi normami higienicznymi.

Biorąc pod uwagę powyższe dane techniczne, łatwo zauważyć, że podstawowym wyróżnikiem jest tu uszczelnienie FKM, pozwalające na pracę w szerszym zakresie temperatur. Standardowe złączki mosiężne wyposażone w uszczelnienia NBR zwykle ograniczone są do temperatur pracy do około +70°C (lub niewiele ponad tę wartość). Tutaj mamy do czynienia z nawet +190°C, co znacznie poszerza pole eksploatacji.

W aspekcie ciśnieniowym, należy zawsze weryfikować, czy ciśnienie robocze instalacji, w szczególności ciśnienie maksymalne (np. w chwili rozruchu bądź przy skokach w sieci sprężonego powietrza), nie przekracza zalecanych wartości. Mosiądz niklowany sam w sobie jest odpornym stopem, jednak przy wyższych ciśnieniach należy upewnić się, że przekroczone nie zostaną limity bezpieczeństwa. Z tego powodu kluczowe jest, aby w dokumentacji producenta sprawdzić dokładne tabele ciśnienia/temperatury i dopasować parametry pracy do wymagań użytkownika.

W celu zapewnienia poprawnego i bezpiecznego działania, producent rekomenduje też, by przewody pneumatyczne były zgodne wymiarowo i materiałowo z zaleceniami. Najczęściej używane są węże wykonane z poliamidu (PA) bądź poliuretanu (PU), w zależności od wymagań elastyczności, odporności na ścieranie czy kompatybilności chemicznej. Istotne jest także, aby końcówka przewodu była przycięta prostopadle i wolna od zanieczyszczeń. W innym wypadku może dochodzić do mikronieszczelności lub problemów z poprawnym wprowadzeniem przewodu do złączki.

Pod względem fizycznej konstrukcji, kolano kątowe w wersji obrotowej zwykle umożliwia obrót wokół osi gwintu w zakresie 360°, co znacząco poprawia elastyczność pozycjonowania węża. Niektóre modele mogą mieć dodatkowe zabezpieczenia przed samoistnym odkręceniem się złączki w trakcie eksploatacji. Niekiedy stosuje się też wbudowane uszczelki czołowe lub oringi, umieszczone tuż przy podstawie gwintu, by uprościć instalację i wyeliminować konieczność stosowania zewnętrznych taśm czy mas uszczelniających.

W praktyce przemysłowej ważne jest też regularne sprawdzanie stanu złączek, zwłaszcza w środowiskach ciężkich, gdzie występują wibracje czy uderzenia (np. ramiona robotów, ruchome prowadnice). Mosiądz niklowany jest dość odporny na ścieranie, lecz przy intensywnym użytkowaniu i braku odpowiedniej konserwacji możliwe jest pojawienie się zarysowań. W przypadku elementów uszczelniających z FKM, należy dbać o to, by nie były one eksponowane na substancje, na które FKM nie jest odporny (choć lista ta jest krótka, zawsze warto sprawdzić karty charakterystyk chemikaliów).

Omawiana złączka kątowa wtykowa G1/4 D 8, należąca do SERII 7000 do przemysłu spożywczego, wyróżnia się starannie dobranymi materiałami konstrukcyjnymi, które zapewniają jej trwałość, odporność na korozję i zróżnicowane temperatury robocze. Znajomość właściwości poszczególnych materiałów jest kluczowa zarówno dla projektantów instalacji, jak i dla służb utrzymania ruchu, ponieważ pozwala na właściwe dobranie złączki do konkretnego zastosowania. Poniżej znajduje się omówienie kluczowych komponentów:

1. Korpus złączki – mosiądz niklowany

   • Mosiądz (np. typ OT58 zgodnie z normą UNI 5705, co bywa wspominane w katalogach i dokumentacjach) jest popularnym stopem miedzi i cynku, charakteryzującym się dobrymi właściwościami mechanicznymi, takimi jak plastyczność i wytrzymałość.

   • Niklowanie stanowi dodatkową warstwę ochronną, poprawiając odporność mosiądzu na korozję i działanie czynników zewnętrznych. Warstwa niklu nadaje też walory estetyczne i poprawia gładkość powierzchni, co ułatwia utrzymanie higieny w przemyśle spożywczym.

   • Korpus mosiężny dobrze przewodzi ciepło, co umożliwia stosowanie go w instalacjach o podwyższonej temperaturze bez ryzyka przegrzewania się samej złączki.

2. Uszczelnienie FKM

   • FKM to rodzaj fluorowego elastomeru, często nazywanego też Viton® (nazwa handlowa). Jest to materiał wyróżniający się wysoką odpornością na temperaturę (w tym przypadku do +190°C), a także na liczne substancje chemiczne, w tym oleje, smary, paliwa czy wiele rozpuszczalników.

   • W przemyśle spożywczym uszczelnienie FKM bywa wykorzystywane w sytuacjach, gdy konieczne jest okresowe czyszczenie układów gorącą wodą lub parą. Dzięki temu złączka może przetrwać znacznie dłużej niż standardowe warianty z uszczelnieniem NBR, zwłaszcza w trybach CIP czy SIP.

   • FKM zachowuje elastyczność w szerokim zakresie temperatur, nie ulega tak łatwo deformacjom i starzeniu, co zwiększa szczelność i wydłuża cykl życia złączki.

3. Pierścień zaciskowy i elementy sprężyste

   • Kluczową częścią konstrukcji wtykowej są elementy, które umożliwiają łatwe wsunięcie i wysunięcie przewodu, a zarazem utrzymanie go na miejscu pod ciśnieniem.

   • Zazwyczaj stosuje się tu stal nierdzewną lub stopy o wysokiej wytrzymałości mechanicznej, czasem również w wersji niklowanej. Stal nierdzewna odznacza się odpornością korozyjną i zachowuje sprężystość w trudnych warunkach (wilgoć, kontakt z detergentami).

4. Obudowa głowicy obrotowej

   • W przypadku kolanka kątowego obrotowego konstrukcja może zawierać dodatkowe łożyskowanie lub powierzchnie ślizgowe. Nierzadko stosuje się mosiądz z powłoką niklową, która redukuje tarcie.

   • Ważne jest, aby ta część była wykonana z materiału odpornego na ścieranie, gdyż ciągły ruch obrotowy i naciski przewodu mogą powodować zużycie z biegiem czasu.

5. Opcjonalne elementy antyadhezyjne

   • W przemyśle spożywczym dba się o to, aby na powierzchni elementów instalacji nie osadzały się zanieczyszczenia czy biofilm. W niektórych rozwiązaniach stosuje się dodatkowe, specjalistyczne powłoki ograniczające adhezję.

   • Niklowanie, samo w sobie, jest już dobre pod kątem zmniejszenia przyczepności, dzięki czemu złączka jest stosunkowo łatwa w utrzymaniu w czystości.

6. Zależności pomiędzy materiałami

   • Mosiądz w połączeniu z niklem oraz FKM tworzy układ o zrównoważonych parametrach: wysoka wytrzymałość mechaniczna, odporność chemiczna i cieplna, a jednocześnie stosunkowo niewielki koszt w porównaniu do np. stali nierdzewnej w całości.

   • Warto pamiętać o ewentualnych reakcjach galwanicznych, jeśli w układzie pojawiają się inne metale bardziej szlachetne niż miedź czy nikiel. Zwykle w instalacjach przemysłowych standardowe łączenie metali w ramach maszyn nie stanowi problemu, jednak w przypadkach skrajnych warto skonsultować się z producentem.

7. Bezpieczeństwo kontaktu z żywnością

   • Dla elementów mających kontakt z surowcami spożywczymi lub wodą pitną wymaga się, by materiały konstrukcyjne nie uwalniały szkodliwych substancji do medium.

   • Mosiądz z powłoką niklową jest w tym kontekście materiałem często stosowanym. Wysoka czystość powierzchni i stabilność termiczna sprawiają, że nie dochodzi do znacznej migracji metali ciężkich.

   • Jeśli złączka ma bezpośredni kontakt z produktem spożywczym, warto sprawdzić certyfikacje (np. NSF, FDA czy inne krajowe regulacje). Przy montażach w przemyśle spożywczym, gdzie medium (np. sprężone powietrze) ma kontakt tylko z zewnętrznymi elementami przewodu, a nie z samym produktem, takie certyfikaty mogą być wymagane w mniejszym stopniu – istotne jest jednak zachowanie higieny, aby zapobiec ewentualnym zanieczyszczeniom.

8. Odporność na ścieranie i uderzenia

   • Niklowana powłoka zwiększa twardość zewnętrzną, przez co złączka jest mniej podatna na zarysowania czy ścieranie w trakcie wielokrotnego łączenia i rozłączania węża.

   • Mosiądz sam w sobie jest stopem dość plastycznym, co bywa zaletą przy gwałtownych uderzeniach mechanicznych, ponieważ element się odkształca, zamiast pękać.

9. Łatwość utylizacji / recykling

   • Po zakończeniu cyklu życia, elementy mosiężne mogą zostać poddane recyklingowi. Przemysł metalowy dysponuje technologiami pozwalającymi na odzysk znacznego procentu materiału.

   • Elastomery, takie jak FKM, są trudniejsze w recyklingu, ale często stanowią bardzo niewielki procent całego ciężaru złączki.

Znajomość powyższych aspektów pomaga w zrozumieniu, dlaczego akurat mosiądz niklowany z FKM stanowi optymalne połączenie w kontekście złączek do przemysłu spożywczego i innych wymagających branż. Zapewnia to wysoką wytrzymałość na warunki zewnętrzne, łatwość czyszczenia, a także długą żywotność w warunkach wysokich temperatur. Konstrukcja kątowa obrotowa dodatkowo podnosi walory użytkowe, dając swobodę pozycjonowania.

Odpowiedni montaż złączek pneumatycznych, a w szczególności przyłączek kątowych wtykowych G1/4 D 8 z gwintem zewnętrznym FKM -15 do 190°C (mosiądz niklowany), jest niezbędny do zapewnienia bezawaryjnej i długotrwałej pracy systemu. Poniżej przedstawiamy szczegółowe wskazówki dotyczące kolejnych etapów instalacji:

1. Przygotowanie stanowiska pracy

   • Upewnij się, że masz wystarczająco dużo miejsca na swobodny dostęp do punktu montażu.

   • Zadbaj o czystość otoczenia. W przemyśle spożywczym kluczowe jest unikanie wprowadzania zanieczyszczeń do instalacji.

   • Przygotuj niezbędne narzędzia: klucz płaski bądź oczkowy (odpowiedni rozmiar do gwintu G1/4), przycinarkę do węży pneumatycznych (z ostrzem gwarantującym czyste, prostopadłe cięcie) oraz ewentualnie taśmę teflonową lub pastę uszczelniającą, jeśli wymaga tego dany rodzaj gwintu i uszczelnienia czołowego.

2. Kontrola elementów złączki

   • Obejrzyj przyłączkę kątową, zwracając uwagę na stan powierzchni niklowanej. Nie powinno być żadnych ubytków, pęknięć czy ognisk korozji.

   • Sprawdź, czy pierścień wtykowy pracuje płynnie. Naciśnij lekko pierścień, aby upewnić się, że sprężyna działa i nie ma zacięć.

   • Upewnij się, że uszczelka FKM jest poprawnie osadzona i nie posiada wybrzuszeń, pęknięć czy deformacji.

3. Przygotowanie gwintu G1/4

   • Jeżeli gniazdo gwintowane w urządzeniu lub w instalacji posiada uszczelnienie czołowe (np. oring w rowku), nie ma konieczności stosowania dodatkowych taśm teflonowych.

   • W innym wypadku, nanieś na gwint niewielką ilość taśmy teflonowej lub pasty przeznaczonej do aplikacji spożywczych (o ile masz do czynienia z branżą spożywczą). Owiń taśmę zgodnie z kierunkiem gwintu, dbając o to, by nie nachodziła na krawędź czoła gwintu, co mogłoby spowodować przedostanie się fragmentów taśmy do instalacji.

4. Wkręcanie przyłączki

   • Umieść gwint złączki w otworze, uważając, by nie krzyżował się z gwintem gniazda. Zacznij wkręcać ręcznie, wywierając lekki nacisk w osiowy sposób.

   • Kiedy opór stanie się wyczuwalny, skorzystaj z klucza odpowiedniego rozmiaru. Staraj się nie przekręcić złączki zbyt mocno – zbytnia siła może doprowadzić do uszkodzenia gwintu lub zniekształcenia uszczelki.

   • Zaleca się stosowanie momentu dokręcania zgodnie z tabelami producenta (zwykle wynosi on kilka-kilkanaście Nm, zależnie od gwintu i materiału). W przemyśle spożywczym szczególnie istotne jest unikanie mikropęknięć, które mogłyby stać się źródłem zanieczyszczeń.

5. Przygotowanie przewodu

   • Wybierz przewód o średnicy zewnętrznej 8 mm, zgodny z zaleceniami (zwykle poliamid, poliuretan lub inny materiał kompatybilny z medium).

   • Za pomocą ostrego narzędzia przytnij przewód pod kątem 90°, tak aby krawędź była równa i pozbawiona zadziorów. Wszelkie nierówności mogą spowodować słabsze uszczelnienie wewnątrz złączki.

   • Jeśli przewód jest zabrudzony wewnątrz, przepłucz go lub przedmuchaj sprężonym powietrzem, by uniknąć wprowadzenia ciał obcych do instalacji.

6. Podłączenie przewodu do złączki

   • Wciśnij przewód w otwór wtykowy złączki, aż poczujesz wyraźny opór.

   • W większości modeli usłyszysz bądź wyczujesz „klik”, sygnalizujący zablokowanie się pierścienia zaciskowego.

   • Delikatnie pociągnij za przewód, aby upewnić się, że jest pewnie zamocowany i nie wysuwa się.

   • Jeśli złączka jest typu obrotowego, ustaw właściwy kąt wyjścia przewodu. Możesz obracać kolankiem nawet po wpięciu przewodu, co ułatwia dopasowanie ułożenia instalacji.

7. Sprawdzenie szczelności i test ciśnieniowy

   • Po zakończeniu montażu warto przeprowadzić próbę szczelności. Włącz system pneumatyczny i stopniowo zwiększaj ciśnienie.

   • Nasłuchuj ewentualnych nieszczelności. Możesz też użyć roztworu wody z mydłem lub specjalistycznego sprayu do wykrywania wycieków.

   • Skontroluj, czy żadne połączenie gwintowe nie wykazuje pęcherzyków powietrza. Sprawdź też, czy wtyk nie wykazuje luzów przy nacisku bocznym na przewód.

8. Regulacja pozycji i ewentualne dokręcenie

   • Jeśli istnieje konieczność lekkiego przestawienia kąta, skorzystaj z obrotowej funkcji złączki – nie odkręcaj jej całkowicie, wystarczy obrót wokół osi.

   • Unikaj zbyt częstego odkręcania i przykręcania gwintu, ponieważ może to zużyć uszczelkę lub gwint. Lepiej jest zaprojektować instalację w taki sposób, by wystarczyło pojedyncze, poprawne ustawienie złączki.

   • Gdyby jednak pojawiły się drobne nieszczelności, czasem wystarczy dokręcić złączkę o niewielki kąt, zachowując ostrożność, by nie przekroczyć momentu zalecanego przez producenta.

9. Demontaż przewodu

   • Jeżeli w przyszłości zaistnieje potrzeba wymiany przewodu, wystarczy wcisnąć pierścień odblokowujący (zwykle koloru innego niż korpus, np. czarny lub niebieski) i jednocześnie wysunąć wąż.

   • W przypadku złączek z uszczelnieniem FKM można zachować pewność, że wielokrotne operacje wpinania i wypinania nie uszkodzą uszczelki, o ile były przeprowadzane zgodnie z zaleceniami producenta.

10. Konserwacja i przeglądy okresowe

• Regularnie sprawdzaj stan złączek, zwłaszcza w warunkach wysokiej temperatury lub intensywnego działania chemikaliów czyszczących.

• W przemyśle spożywczym warto przeprowadzać inspekcje wizualne przy każdej okazji przestoju w produkcji, zwracając uwagę na ewentualne przebarwienia, ślady korozji czy uszkodzenia mechaniczne.

• Jeśli zauważysz pogorszenie jakości uszczelnienia, wymień uszczelkę (jeżeli jej konstrukcja to umożliwia) bądź całą złączkę, aby uniknąć nieplanowanych przestojów w przyszłości.

Poniżej prezentujemy najczęściej zadawane pytania dotyczące przyłączki kątowej wtykowej G1/4 D 8 z gwintem zewnętrznym, uszczelnieniem FKM (-15 do +190°C) i korpusem z mosiądzu niklowanego, wraz z wyczerpującymi odpowiedziami. Sekcja ta ma na celu rozwiać wątpliwości i ułatwić właściwe korzystanie z produktu, zwłaszcza w kontekście branży spożywczej i innych wymagających zastosowań.

1. Czy przyłączka kątowa wtykowa z uszczelnieniem FKM nadaje się wyłącznie do przemysłu spożywczego?
Nie. Choć jest ona szczególnie polecana do przemysłu spożywczego z uwagi na odporność na wysokie temperatury i łatwość utrzymania higieny, w praktyce może być stosowana w wielu innych sektorach. Odnajduje się m.in. w branży chemicznej, farmaceutycznej, kosmetycznej, a nawet motoryzacyjnej czy przy produkcji elektroniki. Kluczowa jest wysoka odporność elastomeru FKM na temperaturę i działanie agresywnych mediów, co sprawia, że przyłączka jest uniwersalnym rozwiązaniem.

2. Jak długo uszczelnienie FKM zachowuje swoje właściwości w temperaturze sięgającej 190°C?
Czas pracy w tak wysokiej temperaturze zależy od intensywności i częstotliwości cykli cieplnych oraz od składu chemicznego medium. W typowych procesach CIP w branży spożywczej (gorąca woda, para, detergenty) FKM wykazuje wielokrotnie wyższą żywotność niż NBR. Oznacza to realne wydłużenie okresów międzykonserwacyjnych. Jednakże każde uszczelnienie ulega w końcu naturalnemu zużyciu, dlatego zaleca się regularne przeglądy, aby wcześnie wykryć ewentualne oznaki starzenia materiału.

3. Czy można stosować tę złączkę z mediami innymi niż sprężone powietrze?
Tak. Mosiądz niklowany z uszczelnieniem FKM pozwala na pracę z wieloma gazami obojętnymi i cieczami nieagresywnymi. Ważne jest jednak, by sprawdzić chemiczną kompatybilność medium z elastomerem FKM i warstwą niklowaną. Jeśli medium nie reaguje z tymi materiałami, wówczas złączka może być bez obaw stosowana.

4. Jak rozpoznać, czy złączka wymaga wymiany?
Podczas rutynowych inspekcji należy zwrócić uwagę na oznaki korozji, pęknięcia bądź uszkodzenia powierzchni niklowanej i uszczelnienia FKM. Gdy pojawiają się trudności z wpinaniem lub wypinaniem przewodu, może to oznaczać zużycie mechanizmu sprężystego. Ponadto, jeśli pojawiają się nieszczelności lub zauważalny spadek ciśnienia, warto dokładniej przebadać stan złączek i przewodów. W instalacjach spożywczych nawet drobne usterki mogą być powodem do wymiany, ponieważ higiena i bezpieczeństwo mają najwyższy priorytet.

5. Czy można przedłużyć żywotność uszczelnienia poprzez stosowanie specjalnych środków smarnych?
W większości przypadków uszczelnienie FKM nie wymaga dodatkowych smarów. Jednakże w bardzo wymagających warunkach, gdzie występuje wysoka temperatura lub intensywne działanie środków czyszczących, niektórzy producenci rekomendują stosowanie certyfikowanych smarów silikonowych bądź fluorowych, zgodnych z normami spożywczymi. Należy jednak pamiętać, że nadmierne smarowanie może sprzyjać zanieczyszczeniom w branży spożywczej, więc decyzję należy podejmować rozważnie.

6. Jakie są najczęstsze przyczyny wycieków w przypadku złączek kątowych wtykowych?
Zazwyczaj wycieki wynikają z nieprawidłowego montażu:

• Nieprostopadłe przycięcie przewodu.

• Niewłaściwe dokręcenie złączki w gnieździe gwintowanym (za słabe lub zbyt mocne).

• Uszkodzenie uszczelki spowodowane zanieczyszczeniami przy montażu.

• Zużycie mechaniczne przy częstym wypinaniu i wpinaniu węża.
  W instalacjach spożywczych często także agresywne detergenty i wysoka temperatura mogą przyspieszać degradację uszczelnień, jeśli dobór materiałów był niewłaściwy (np. użyto NBR zamiast FKM).

7. Czy można stosować te złączki w warunkach podciśnienia (vacuum)?
Wiele modeli złączy wtykowych nadaje się do pracy w warunkach podciśnienia, niemniej jednak należy sprawdzić specyfikację producenta. Mosiądz niklowany i uszczelnienia FKM często dobrze radzą sobie w układach podciśnieniowych, aczkolwiek istotne jest, by zweryfikować maksymalne dopuszczalne ciśnienie negatywne.

8. Jak prawidłowo czyścić złączki kątowe w przemyśle spożywczym?
Zazwyczaj wystarcza mycie wodą z dodatkiem delikatnych detergentów. Przy bardziej zaawansowanych zabrudzeniach stosuje się metody CIP z gorącą wodą lub parą wodną. Dzięki powłoce niklowej i uszczelnieniu FKM złączka znosi takie warunki bez uszkodzeń. Zaleca się jednak unikanie ściernych szczotek czy agresywnych chemikaliów (np. na bazie chloru w wysokim stężeniu), jeśli nie ma pewności, że nie uszkodzą powłoki. Po zakończeniu czyszczenia istotne jest dokładne wypłukanie z pozostałości detergentów.

9. Czy można łączyć różne rodzaje złączek (np. z NBR i FKM) w jednej instalacji?
Jak najbardziej tak, o ile każda z nich spełnia wymogi lokalnego miejsca pracy (temperatura, ciśnienie, chemia). Jednak w branży spożywczej i wysokotemperaturowej, zaleca się stosowanie jednego rodzaju uszczelnienia w całej instalacji, aby nie pomylić parametrów pracy i uniknąć ewentualnych rozbieżności w trwałości uszczelek.

10. Czy obracanie złączki kątowej podczas pracy może spowodować jej poluzowanie i wyciek?
Obrotowa konstrukcja została tak zaprojektowana, by umożliwiać ruchy skrętne niezależnie od siły nacisku na gwint. Prawidłowo zamontowana złączka pozostaje szczelna nawet przy delikatnej rotacji. Jeśli jednak złączka zostanie zbyt słabo dokręcona, ciągłe obracanie pod obciążeniem może w dłuższej perspektywie ją poluzować. Dlatego ważne jest, by montować złączkę z zachowaniem odpowiedniego momentu dokręcania.

11. Jakie są różnice między złączkami kątowymi z mosiądzu niklowanego a złączkami całkowicie ze stali nierdzewnej?

• Mosiądz niklowany jest zwykle tańszy i wystarczająco odporny na korozję w większości zastosowań spożywczych.

• Stal nierdzewna (np. AISI 316L) jest bardziej odporna na niektóre skrajnie agresywne chemikalia i skrajne warunki korozyjne (np. w kontakcie z solankami).

• W wielu przypadkach mosiądz niklowany w zupełności wystarcza, zwłaszcza jeśli nie ma ciągłego kontaktu z wyjątkowo żrącymi substancjami.

12. Jak często należy przeprowadzać przeglądy?
Zależy to od specyfiki procesu produkcyjnego. W branży spożywczej często przyjmuje się okresowe przeglądy zgodne z harmonogramem CIP lub ogólnym harmonogramem konserwacji linii (np. co kilka miesięcy). Istotne jest jednak natychmiastowe reagowanie na wszelkie oznaki nieszczelności. Regularne inspekcje wizualne – zwłaszcza w obszarach gwintów i uszczelnień – pozwalają uniknąć większych problemów.

13. Czy zakres temperatur -15 do +190°C jest rzeczywiście osiągalny w codziennej pracy?
Tak, złącze z uszczelnieniem FKM radzi sobie w tym przedziale. Trzeba jednak zwrócić uwagę, czy nie ma dodatkowych czynników, które mogłyby ograniczać górną granicę temperatury (np. wibracje, bardzo wysokie ciśnienie, agresywne media). W aplikacjach o skrajnie wysokich temperaturach zawsze dobrze jest przeanalizować profil cieplny całego procesu i sprawdzić, czy elementy współpracujące (np. przewód) także wytrzymują takie warunki.

14. Co zrobić w razie uszkodzenia gwintu w korpusie urządzenia?
Jeśli to gwint G1/4 w urządzeniu (gniazdo), można rozważyć naprawę poprzez tuleję gwintowaną bądź powiększenie otworu i zastosowanie redukcji, jednakże w instalacjach spożywczych takie działania mogą być niewskazane z uwagi na higienę i bezpieczeństwo. Najbezpieczniej jest wymienić uszkodzony element lub skonsultować się z działem utrzymania ruchu w celu dobrania odpowiedniej metody naprawy.

15. Czy możliwe jest doposażenie złączki w dodatkowy zawór zwrotny albo filtr?
Złączki kątowe wtykowe zazwyczaj nie są wyposażane w dodatkowe zawory czy filtry w samej obudowie, choć dostępne są modele zintegrowane z funkcją dławienia czy zwrotu (zawory dławiąco-zwrotne). Jeśli chcesz rozbudować system o filtr, separatory czy zawory, warto zainstalować je jako oddzielne komponenty w linii pneumatycznej.
