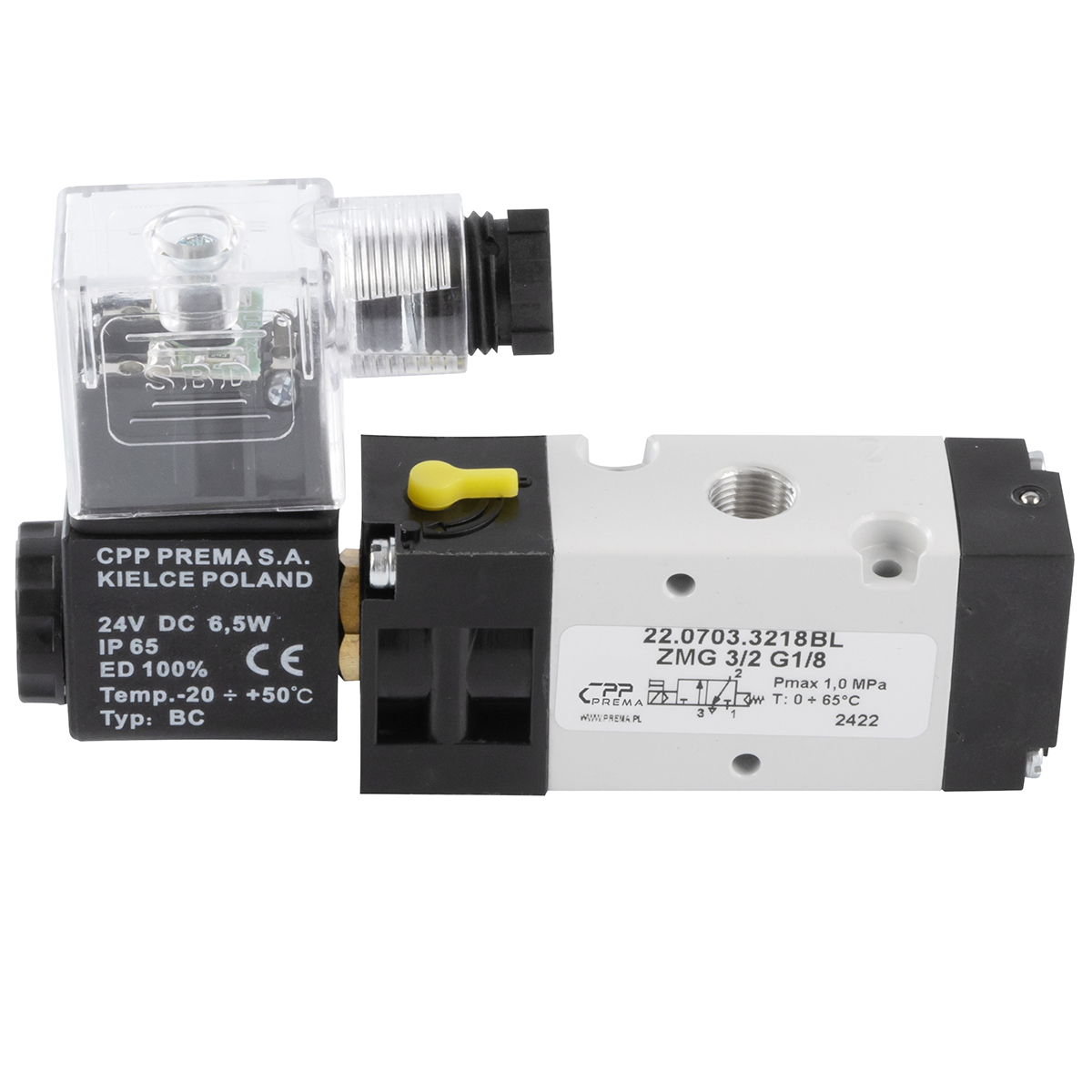

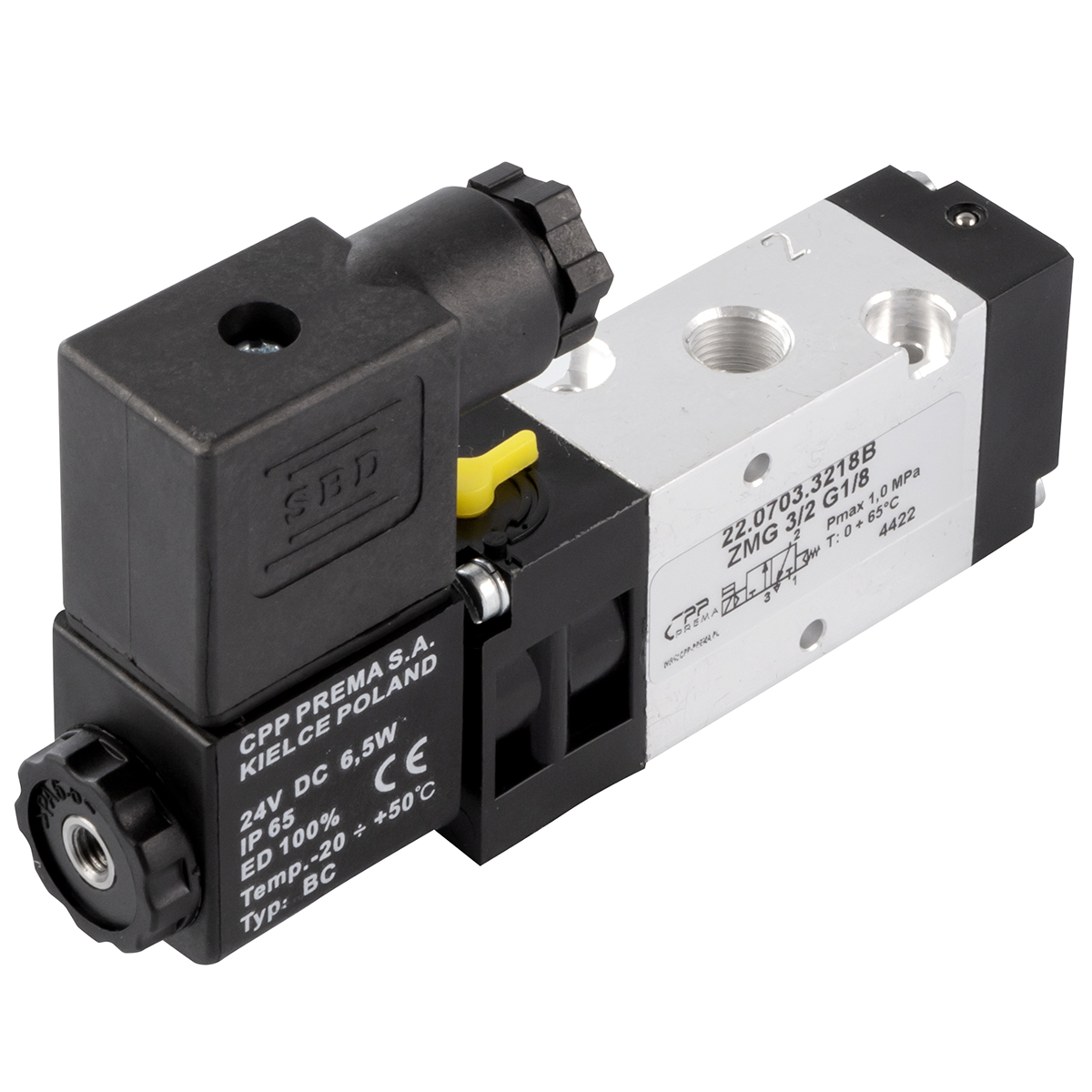

22.0703.3214B - Elektrozawór pneumatyczny rozdzielający ZMG 3/2 G1/4 NC monostabilny cewka 24V DC 6,5W

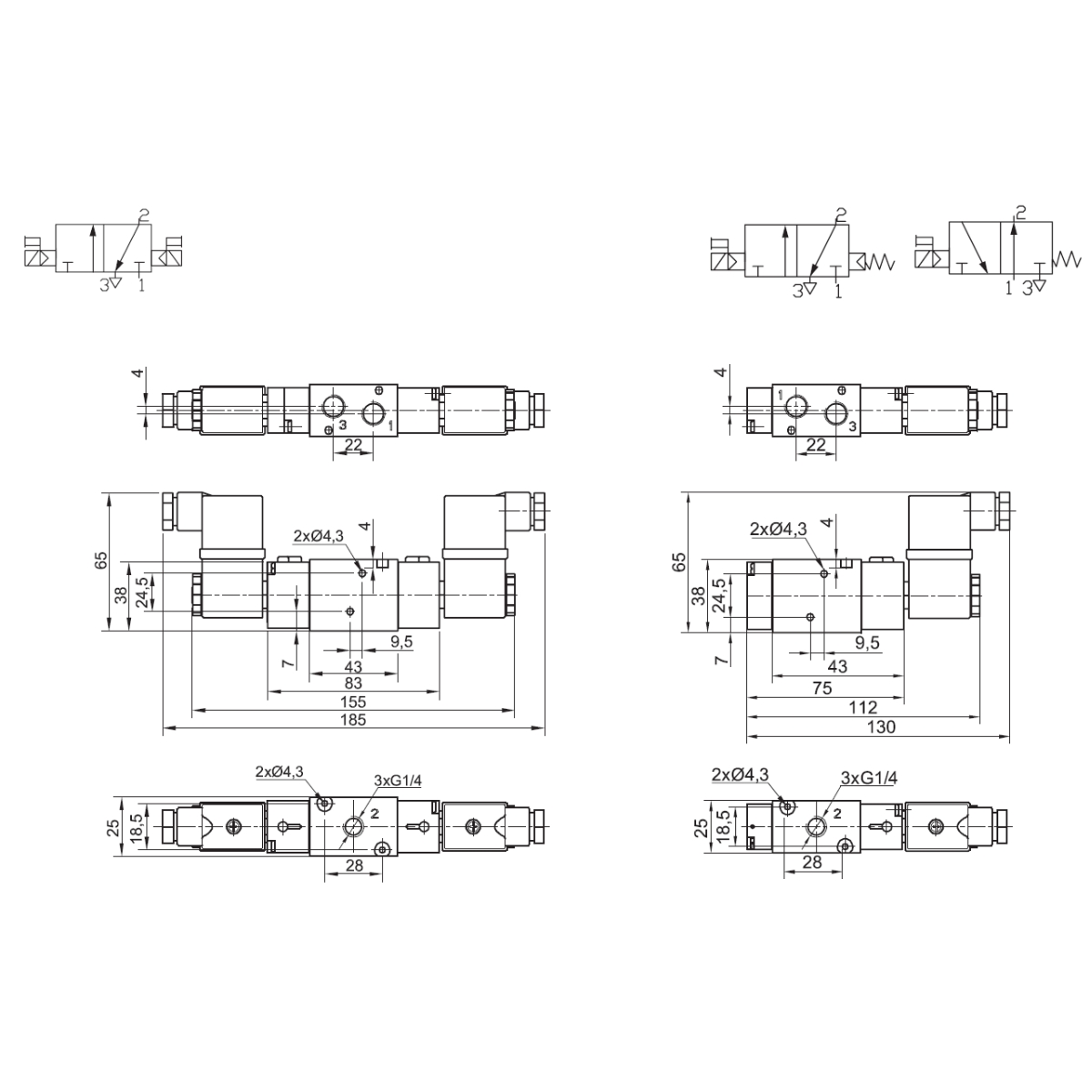

Elektrozawór pneumatyczny rozdzielający ZMG 3/2 G1/4 NC monostabilny cewka 24V DC 6,5W. Dla tego wykonania funkcję określono jako 3/2. Napięcie układu sterowania wynosi 24 V DC - prąd stały; musi być zgodne z zasilaniem przewidzianym dla instalacji. Specyfikacja wykonania zawiera następujące wartości: funkcja zaworu – 3/2; gwint przyłączy – G1/4; seria – ZMG; liczba przyłączy – 3; rodzaj przyłączy – przewodowo; rodzaj sterowania – elektromagnetycznie; liczba sygnałów sterujących – jednostronnie - powrót sprężyną; pozycja stabilna – monostabilny; napięcie sterowania – 24 V DC - prąd stały; liczba wyjść – 1; maksymalny przepływ – 75 m3/h / 1250 l/min; ATEX – nie. Wartości robocze zapisane na karcie produktu: Pmax 1,0 MPa; T: 0 ÷ 65°C. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem działania maszyny. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy należy rozpatrywać łącznie. Podzespół może współdziałać z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Przed wyborem wykonania dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania elementu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol pracy należy traktować jako wiążące. Przy wyborze powinno się porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Porty należy podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Przewody powinno się podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z obwodu pozostałości po pracach montażowych. Jakość medium i zanieczyszczenia w obwodzie mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. Nieregularna reakcja, zwłoka w przełączeniu albo nieszczelność są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Produkt nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Przed przywróceniem pracy konieczna jest kontrola szczelności i funkcji, przeprowadzona najpierw przy bezpiecznych nastawach, a następnie w normalnych warunkach pracy. Przed demontażem należy usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
